Подшипник подвесной карданного вала: замена, диагностика, ремонт

Способы покупки подвесного подшипника

В современных условиях купить запасную деталь к автомобилю — не проблема. Для этого существует множество способов:

Стоимость в каждом из приведённых способов будет розниться, где-то дороже, где-то дешевле. Но для каждого из них характерно приобретение низкокачественного товара, при условии отсутствия опыта при выборе продукции. С целью минимизации рисков рекомендовано осуществлять покупку только с помощью мастеров сервисного центра.

Существует и более практичный результат – покупка с последующей установкой в мастерской. Последнее время этот способ становится наиболее популярным по следующим причинам:

  • широкий ассортимент запасных частей и комплектующих;
  • квалифицированная консультация специалистов;
  • оперативная установка на автомобиль;
  • гарантийное и послегарантийное обслуживание;
  • возможность предварительного заказа;
  • 100% оригинальность детали.

Диагностика подвесного подшипника

В мастерской специалисты сначала осматривают неисправную деталь. Если подшипник съемный, его снимают и осматривают на предмет явных повреждений или следов появления коррозии. Очень часто одного лишь осмотра достаточно для того, чтобы точно сказать, можно восстановить работу детали или нет.

Если подшипник несъёмный, его осмотр можно произвести только на автомобиле. Эффективность диагностики из-за этого снижается, специалисты предпочитают сразу проверять элемент в деле. Для этого проводят тест-драйв с целью установления постороннего гула, который исходит от неисправной детали.

В каких случаях проводится замена подвесного подшипника

Загоните автомобиль на смотровую яму или эстакаду.
Омотрите карданный вал.
Условно разделите передний кардан на четыре сектора (если представить его в разрезе).
Найдите небольшой грузик весом 30–50 г и прикрепите его на передней части вала при помощи скотча или изоленты.
Прокатитесь по ровному участку дороги, обращая внимание на выбрацию.
Если вибрация не исчезла или увеличилась, переместите грузик в другой сектор и повторите процесс проверки.

Когда груз окажется на своём месте, вибрация должна прекратиться, если, конечно, она обусловлена дисбалансом вала.

  • Интервал замены прямо указан изготовителем.
  • Механическое повреждение корпусной части или целого карданного вала.
  • Выход из строя редуктора, сальника.
  • При проведении капитального ремонта всего технического средства.
  • В области расположения крестовин видны следы маслянистого характера.
  • При работе на средних и высоких скоростных режимах слышны гул, вибрации, биение в рулевое колесо.
  • При старте с места слышны отчётливый металлический звон, лязг, указывающий на неисправность механизма карданного вала.
  • Автомобиль помещают в периметр ремонтной зоны. Перед этим настоятельно рекомендовано провести полную диагностику работниками СТО с целью выяснения общего состояния, выявления проблемных участков.
  • Мастер проводит демонтаж всего карданного вала задней части.
  • Выпрессовывает пальцы крестовины на стыке двух карданных валов.
  • С помощью головки на «22» отвинчивает крепёжную гайку, фиксирующую вилку проушины вала, снимает её.
  • Аккуратным постукиванием молотком по корпусной части срывает подвесной подшипник с посадочного места.
  • Проводит профилактику, очищает шлицевой механизм от остатков отработанной смазки, металлической стружки.
  • Наносит тонкий слой новой смазки типа Литол или иного аналога.
  • Устанавливает на штатное место новый подвесной подшипник.
  • Проводит сборку в обратном порядке.
  • Обязательно проводится балансировка вала, несмотря на то, что крестовины остаются прежние. Таков порядок и требования регламента.

Важно! В редких случаях на полноприводных автомобилях устанавливается два подвесных подшипника, спереди и сзади. В большей части это касается внедорожников с удлинённой кузовной формой, нежели классических вариантов седана или универсала

Общепринятые нормы гласят, что средний срок использования равен 20-35 тыс. км для отечественного транспорта. Иностранные модели имеют увеличенный пробег в десятки тысяч и больше.

Мастера автомастерских рекомендуют проводить замену или по сроку, прямо указанному в инструкции по эксплуатации, или при проявлении первых признаков неисправности, которые описаны выше.

Важно! Владельцы отечественного транспорта придерживаются такого плана – профилактика и замена каждое второе ТО, при условии отсутствия форс-мажорных обстоятельств

Инструмент для ремонта

На автомобилях “Форд” подвесной подшипник имеет аналогичные функции, но у него немного иные требования к установке и снятию. И процедура замены несколько отличается от той, которая используется на автомобилях семейства ВАЗ. Желательно, конечно, иметь полный комплект ключей. Но если это невозможно, достаточно обзавестись следующими:

1. Размер 12 и 13 рожкового типа.

2. Торцового типа на 27 и 13.

Из специального инструмента вам потребуется:

  • наставка из мягкого металла (алюминий, бронза, медь);
  • молоток;
  • съемник для стопорных колец;
  • бывший в употреблении фланец муфты или же съемник.

Вот и все, имея эти инструменты, можно начинать ремонт. Конечно, желательно также под рукой иметь плоскую отвертку и плоскогубцы.

Как определить неисправность подвесного подшипника

Неисправность подшипника карданного вала определяется по характерному шуршащему звуку. Исправный подшипник при вращении практически не издает шум, вращается без усилия, плавно и без подклинивания.

На карданном валу в автомобиле расположен важный элемент конструкции под названием «подвесной подшипник». Он необходим для поддержания правильного положения карданного вала и оси, а также для восприятия и передачи нагрузки как осевой, так и радиальной. Подобное изделие обеспечивает качение, вращение и линейное перемещение вдоль оси, производимое с наименьшим сопротивлением.

Подшипник подвесной конструктивно состоит из металлического корпуса с отверстием в нем, в которое вставляется втулка. Зазор, образованный между ними, заполняется смазочным материалом, который позволяет легкое перемещение основных частей друг относительно друга. Это значительно сокращает трение элементов друг о друга, уменьшает величину теплопроводности, защищает от негативных воздействий окружающей среды, а также способствует повышению надежности и эффективности работы механизма.

Основные эксплуатационные особенности и конструктивные преимущества, которыми обладает подвесной подшипник:

  • виброустойчивость;
  • бесшумность;
  • возможность работы при значительных радиальных и угловых нагрузках;
  • эффективная защита от агрессивных сред;
  • простота ремонта.

Первыми признаками неисправности считаются по кузову, который можно ощутить через сиденье, спустя некоторое время после этого может появиться гул и вибрация. Наиболее частой проблемой становится старение и износ резинки. В таком случае необходимо сразу же обратиться в автосервис, поскольку замена подвесного подшипника возможна только при снятии всего карданного вала.

1. По возможности приобретайте подшипники в специализированных автомагазинах, которые гарантируют наличие качественного и нового оборудования. Поскольку при покупке бывшего в употреблении элемента вы не можете даже предположить его срок эксплуатации, а значит не можете сказать, когда он выйдет из строя, если будет установлен на ваш автомобиль.

2. Выбирайте только оригинальные запчасти, которые соответствуют вашей машине. Если же требуемая модель снята с производства, то следует обратиться к фирме-производителю. В таких случаях она дает некоторые рекомендации и приводит пример заменителя, который максимально близок к оригинальной конструкции.

3. Проверьте наличие достаточного количества смазки. Подвесной подшипник мог быть уже заполнен смазочным материалом на заводе-изготовителе, а мог выпуститься «сухим». В первом случае возможна безотлагательная установка, во втором необходимо провести некоторые дополнительные действия по заполнению смазкой подшипника. Эти мероприятия не являются сложными и зачастую описываются на этикетке или упаковке изделия.

4. При покупке выявите отсутствие люфта. Считается, что наличие люфта на новом подшипнике — производственный брак, и отсев некачественной продукции осуществляется еще на заводе. Однако никто не застрахован от ошибки. Поэтому сразу же при продавце проверяйте целостность и исправность приобретаемой конструкции.

Подвесной подшипник — неотъемлемая составляющая карданного вала, следовательно срок службы этой части конструкции напрямую зависит от характера эксплуатации транспортного средства в целом.

Предлагает услуги по замене подвесного подшипника.

Замена карданного вала своими руками

Для замены карданного вала целиком или его отдельных частей нужно выполнить определенную последовательность действий:

Первым делом проверить наличие необходимого инструмента. Нам понадобится молоток, отвертка, съемник стопорных колец, наставка из алюминия или меди, а также набор ключей. Очень часто можно обойтись всего тремя размерами последних – 12, 13 и 27.
Перед разборкой поставить метки в узлах стыковки карданного вала. Самое ответственное место – соединение с задним мостом. Обычно метки ставят зубилом или наносят при помощи краски. Простая процедура, помогающая избежать проблем от неправильной сборки. Если же пренебречь этим советом, после ремонта КВ вероятно появление вибраций или полный выход из строя деталей карданного вала.
Можно снимать КВ. Для этого при помощи ключа на 13 отвернуть болты, соединяющие подвесной подшипник и поперечную опору. Далее следует заняться гайками, удерживающими карданный вал и задний мост.
Первостепенная задача – замена крестовины карданного вала. Чтобы сделать это, нужно снять стопорные кольца. Соответствующий инструмент у вас должен иметься. Далее следует расположить кардан таким образом, чтобы крестовина оказалась на весу.
Демонтаж крестовины нужно произвести оправкой и молотком. Аккуратными ударами выпрессовать чашку.
Повернув КВ на пол-оборота, можно достать чашку, которая уже выбита. Затем приступить к извлечению второй.
Если замена карданного вала не планируется, нужно тщательно прочистить проушины, в которые вставляются чашки крестовины

Не должно остаться коррозии и грязи
Особое внимание стоит уделить местам установки стопорных колец. Загрязнения в этих местах совершенно недопустимы.
Из новой крестовины нужно извлечь чашечки и установить их в проушины КВ
Затем можно одеть на место чашку

Но осторожно – очень легко потерять иголки.
Устанавливать деталь надо таким образом, чтобы стала доступна канавка стопорного кольца. Поместить последнее в соответствующее углубление, тем самым фиксируя чашечку. После чего провернуть карданный вал.
Проделать такие же действия для второй чашечки

То есть сдвинуть крестовину и установить чашечку. Зафиксировать стопорным кольцом. Вторую чашечку монтировать сложнее, поэтому необходимо запастись терпением.
При наличии сильного износа нужно произвести также замену подвесного подшипника карданного вала.
Когда крестовина снята, можно вставить шлицевую часть кардана в муфту. Затем открутить гайку, крепящую шарнир и передний вал. Обычно для этого нужен ключ на 27.
Стянуть вилку шарнира при помощи съемника. Затем можно демонтировать подвесной подшипник. Для этого либо используется молоток, либо разрезается наружное кольцо, а потом уже применяется съемник.
Проще всего заменить карданный вал в сборе.
Чтобы собрать кардан, нужно выполнить все действия в обратной последовательности. Обязательно руководствуемся метками, оставленными в начале процесса. Если устанавливается новый КВ, иногда нужно отбалансировать его

После чего провернуть карданный вал.
Проделать такие же действия для второй чашечки. То есть сдвинуть крестовину и установить чашечку. Зафиксировать стопорным кольцом. Вторую чашечку монтировать сложнее, поэтому необходимо запастись терпением.
При наличии сильного износа нужно произвести также замену подвесного подшипника карданного вала.
Когда крестовина снята, можно вставить шлицевую часть кардана в муфту. Затем открутить гайку, крепящую шарнир и передний вал. Обычно для этого нужен ключ на 27.
Стянуть вилку шарнира при помощи съемника. Затем можно демонтировать подвесной подшипник. Для этого либо используется молоток, либо разрезается наружное кольцо, а потом уже применяется съемник.
Проще всего заменить карданный вал в сборе.
Чтобы собрать кардан, нужно выполнить все действия в обратной последовательности. Обязательно руководствуемся метками, оставленными в начале процесса. Если устанавливается новый КВ, иногда нужно отбалансировать его.

При наличии необходимых навыков заменить карданный вал целиком или отдельные его части можно за несколько часов. Главное сразу же обнаружить неисправность и незамедлительно заняться ремонтом.

Как заменить крестовины карданного вала:

Основные неисправности подвесного подшипника и их причины

  • заклинивание подвесного подшипника;
  • повреждение резиновой детали;
  • вымывание или высыхание смазки.
  • Моторесурс детали попросту превышен. Завод-изготовитель отводит любой запчасти определенный срок ее эксплуатации. По его истечении необходимо задуматься о замене детали.
  • Автомобиль эксплуатируется в слишком суровых условиях. Это, к примеру, касается машин, на которых автовладельцы ездят в лес. Подвесные подшипники в таких случаях выходят из строя довольно часто.
  • Водитель перемещается по глубоким лужам или броду. Попадание воды на подвесной подшипник способно сильно навредить ему. В частности, жидкость способна вымыть смазку, что чревато негативными последствиями.
  • Водитель наезжает на высокие препятствия. Подобных преград рекомендуется избегать, иначе без ремонта точно не обойтись. Речь идет о таких препятствиях, как пни, камни, бордюры и другие подобные объекты.

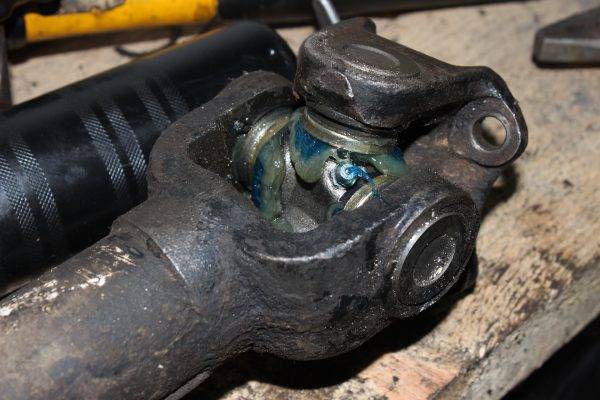

Крестовины карданного вала

При выборе крестовин карданного вала стоит обратить внимание на качество их изготовления, а так же размерность крестовин. На Nissan X-Trai (T31,T32 кузов), Nissan Qashqai (+2),Renault Koleos я бы рекомендовал крестовины под кернение по исполнению близкие к заводским, это крестовины фирмы GMB артикульный номер GU-1670 размер 24x 62,5

Данный производитель имеет обширную распространенность (можно найти даже в розничных магазинах) и малый процент бракованных деталей, примерно 1-2 единицы на 1000 крестовин.

На NissanX-trail (T30) крестовины отличаются размерностью и артикульным номером. Рекомендованные крестовины для установки GMBGUT-24 22×57,5

Пример крестовин GU-1670 из новой партии (старая партия идет под тем же артикулом, в упаковке зеленого цвета)

Так же могут идти в коробке зеленого цвета (старая партия с тем же артикулом).

Как поменять подвесной подшипник Форд Фокус 2?

Замена должна выполняться на смотровой яме с подъемом авто на домкрате.

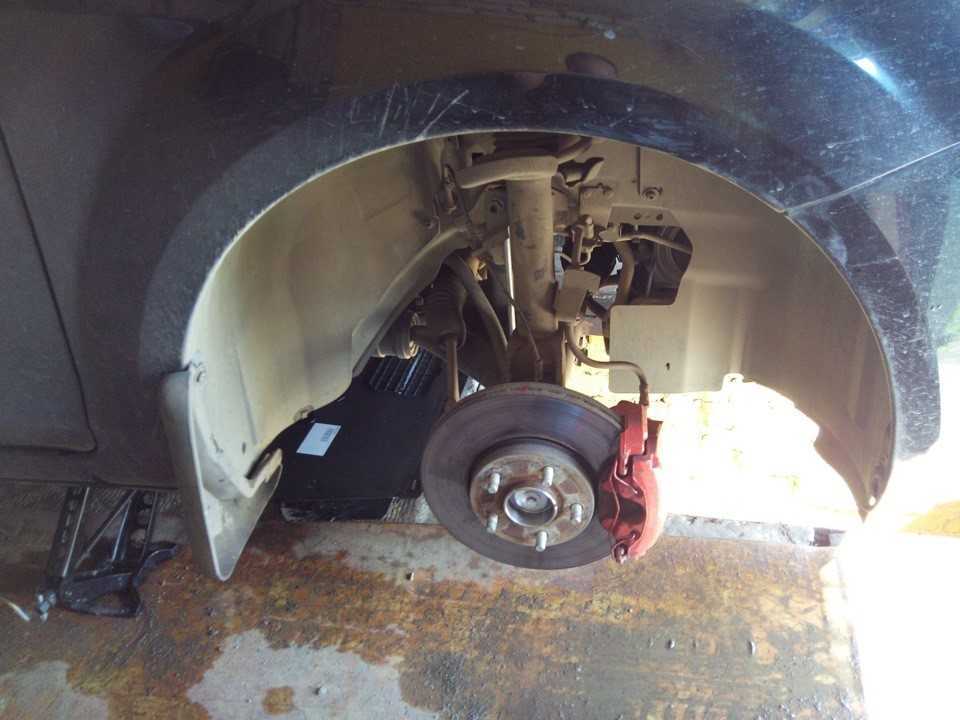

Снимаются передние колеса для получения полного доступа к подвесному подшипнику.

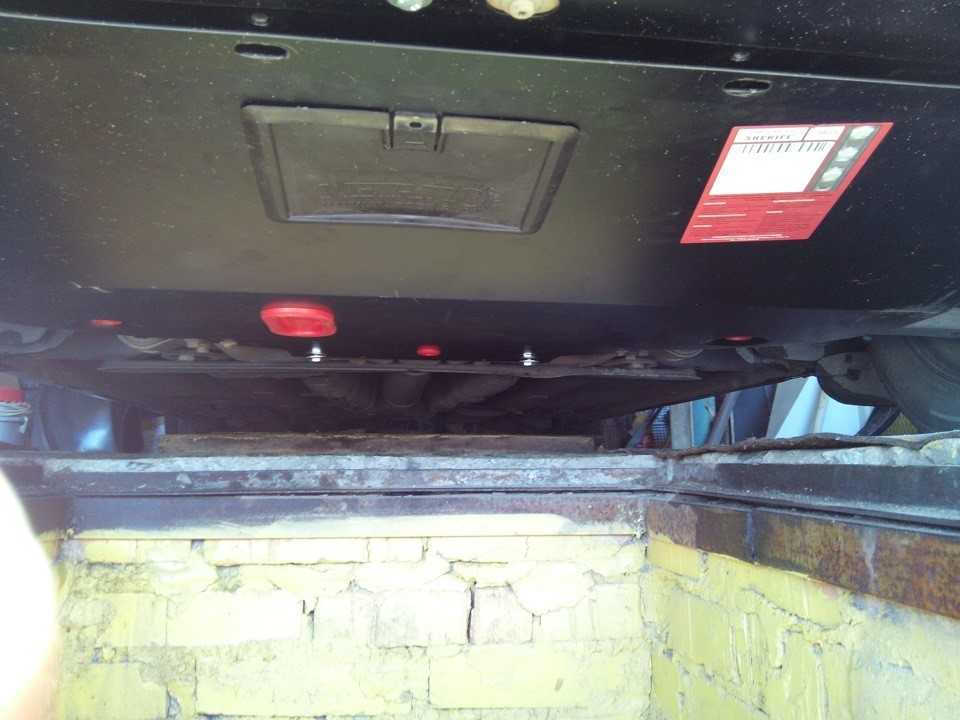

Затем демонтируется защита, сливается масло. С помощью соответствующего инструмента откручиваются скобы.

Следующий этап заключается в откручивании и извлечении рулевой тяги и шаровой. Из-за плотной компоновки сделать это трудно, поэтому потребуется приложить физические усилия. Выполняйте плавные движения, натягивая привод в сторону колеса. Так удастся минимизировать риск повредить другие узлы.

Постарайтесь избегать рывкообразных движений, которые часто выполняются при ремонте. Можно нанести повреждения, которые серьезно повлияют на управляемость автомобиля.

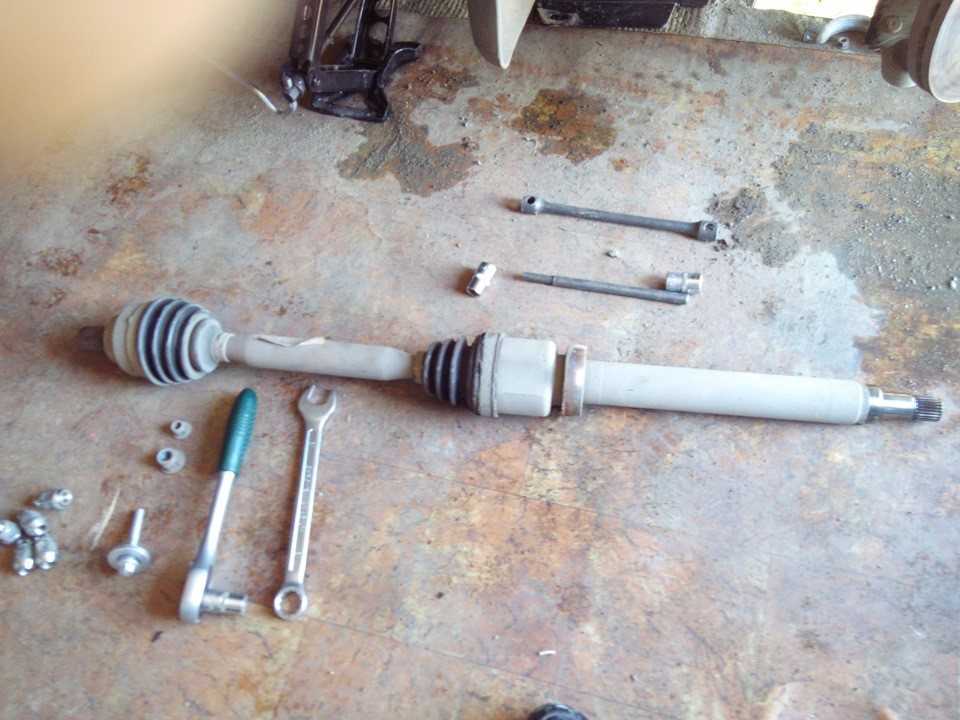

После получения доступа к элементу водитель без труда извлечёт его и заменит. Процесс сбора необходимо выполнять в обратном порядке – дополнительных действий не требуется. После завершения замены посторонний шум (или гул) должен полностью исчезнуть.

Специализированные механики выполняют подобную работу за 4-6 тысяч рублей. Мастеру-любителю понадобятся нескольких часов.

Различия для автомобилей Форд Фокус с двигателями 1.6 и 1.8

При замене подвесного подшипника Форд Фокус большей мощности с двигателем 1.8 литров следует обратить особое внимание на запрессовку подшипника. Нередко используются ударные способы, предполагающие применение специальных аппаратов или обычных зубил

Помните, что удары необходимо наносить опосредованно, через металлическую болванку или деревянный брус. В случае прямого удара поверхность компонента может деформироваться.

После завершения ремонта увеличьте уровень масла в коробке передач, так как при замене некоторое его количество вытекает. Недостаток может привести к повышению трения деталей.

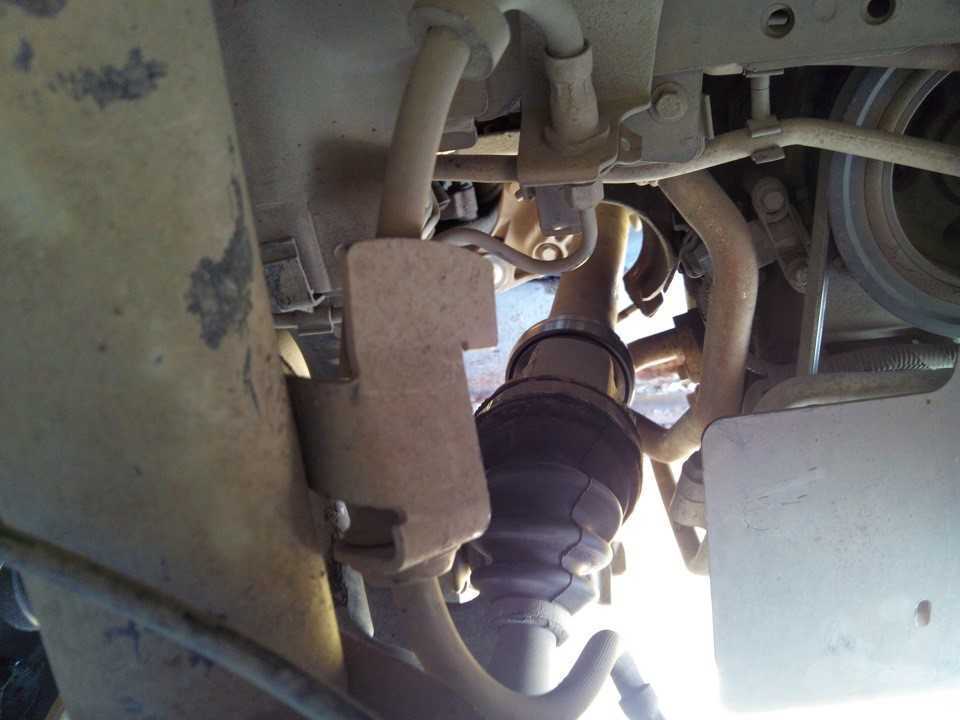

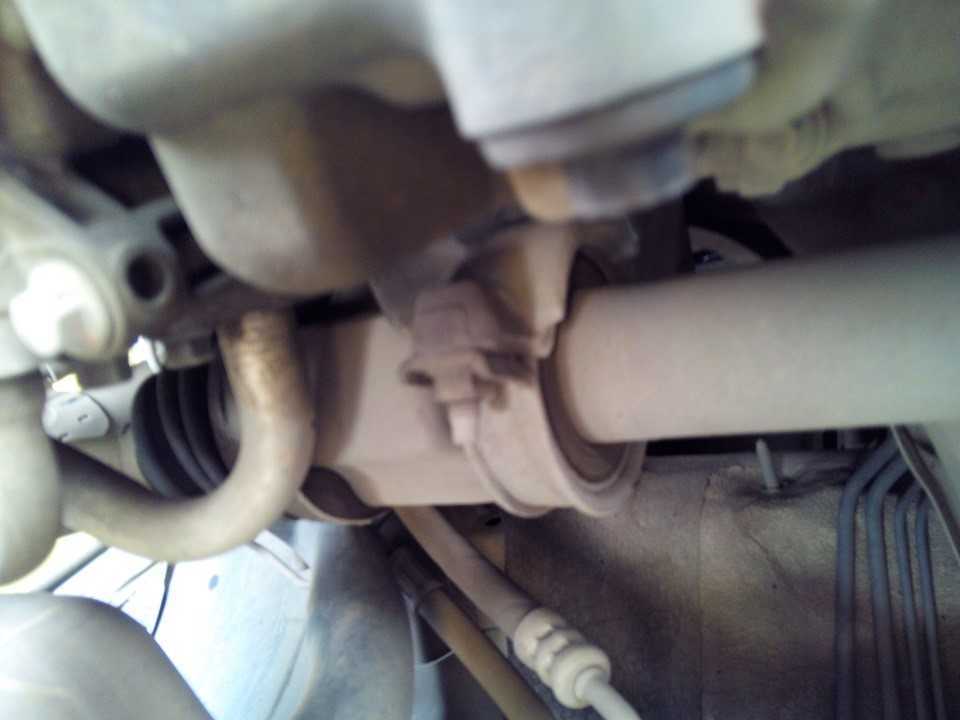

Подвесной подшипник промежуточного вала Форд Фокус 2 расположен на правом приводном валу, и служит его опорой. Так как коробка передач на Фокусах смещена влево к моторному отсеку (относительно водителя), то справа привод длиннее, поэтому необходима дополнительная опора в виде подшипника. Замена подвесного подшипника Форд Фокус 2, как и замена переднего ступичного, требуется сразу, при обнаружении первых признаков неисправности. Если авто с неисправным подшипником правого привода длительное время эксплуатируется, то есть риск повредить смежные узлы (ступицу, ШРУС, АКПП, сам привод).

Неисправности и их устранение

Информация » Карданная передача » Неисправности и их устранение

Основными признаками неисправности карданной передачи являются стуки и рывки при трогании с места и переключении передач, вибрации и шумы. Сильные вибрации карданной передачи проявляются на определенных скоростях движения автомобиля, когда уровень вибрации и шума может достигать максимальной величины. (Обычно это скорость 80 .90 км/ч.) Весь автомобиль охватывает мелкая дрожь и слышится монотонный гул. Ездить с вибрирующей карданной передачей недопустимо.

Неисправности в карданной передаче заключаются в ослаблении затяжки болтов крепления фланцев карданов, в износе деталей карданов и, в частности, подшипников, из шлицевого соединения карданного вала. Эти неисправности надо устранять, так как это опасно для движения автомобиля.

Почувствовав неисправность карданной передачи, следует остановить автомобиль, проверить и, если необходимо, подтянуть болты крепления фланцевой вилки к фланцу ведущей шестерни заднего моста, болты крепления упругой промежуточной опоры, а также болты крепления упругой муфты к фланцу ведомого вала коробки передач. При проверке необходимо убедиться, что нет повышенного биения фланца ведущей шестерни заднего моста, люфта в кардане, задиров в шлицевых соединениях и не погнут карданный вал. Если при контроле окажется, что биение фланца больше (превышает 0,15 мм), то снять фланец с шестерни, повернуть на 180° и снова установить. Если этим биение не устранено, то выправить или заменить фланец. Наличие люфта в кардане можно проверить, толкая его снизу вверх. При наличии люфта в подшипниках кардана надо заменить крестовину и подшипник.

При установке подшипников необходимо убедиться в том, что все иглы вставлены в стаканчик. Отсутствие хотя бы одной иглы будет причиной разрушения подшипника вследствие перекоса игл.

Возможные неисправности карданной передачи, их причины и способы устранения

Причина неисправности Способ устранения
Стук в карданной передаче при трогании с места, при резком разгоне или переключении передач
Ослабление гаек болтов крепления эластичной муфты и фланцев карданных валов Затяните гайки моментами, указанными в приложении
Увеличенный окружной зазор в шлицевом соединении переднего или заднего карданных валов Проверьте величину зазора на среднем диаметре шлицев. Если он больше 0,30 мм, замените детали
Износ карданных шарниров Отремонтируйте шарниры с заменой изношенных деталей
Шум и вибрация карданной передачи
Деформация переднего или заднего карданных валов Выправьте на прессе или замените валы
Дисбаланс карданных валов Проверьте и отбалансируйте валы
Износ или повреждение центрирующего кольца вторичного вала коробки передач Замените кольцо
Износ карданных шарниров Отремонтируйте вал с заменой изношенных шарниров
Утечка смазки
Ослабление обоймы сальника шлицевого соединения переднего, заднего или промежуточного карданных валов Подожмите сальник и обожмите обойму, изношенный сальник замените. Смажьте шлицевое соединение
Повреждение защитного чехла шарнира равных угловых скоростей промежуточного вала Разберите шарнир, замените защитный чехол. При повреждении деталей замените шарнир в сборе. Заполните шарнир смазкой и установите заглушку
Износ или повреждение сальников крестовин Замените карданный шарнир в сборе

Другое по теме:

Анализ производственно-финансовой деятельности вагонного депо ст. Кинель Важнейшим показателем производственно-финансовой деятельности любого хозяйствующего субъекта, являются эксплуатационные расходы. Таблица 2.1. Эксплуатационные расходы Наименование 2005 2006 2007 1. Объем работы по перев …

Главные характеристики системы ДЦ «Нева» Особенностью системы «Нева» является применение циклического контроля управляемых и контролируемых объектов устройств. Информация о состоянии объектов передаётся на диспетчерский пост периодически, независимо от того, изменялось это состо …

Группировка автомобилей по времени пребывания в эксплуатации Таблица 6 До 3-х лет включи­тельно Свыше 3-х до 8-ми лет свыше 8-ми до 1 0-ти лет Свыше 10-ти до 13 -ти лет Свыше 13 -ти лет Всего На конец 2000 года, ед. 28 35 56 67 25 211 На конец 2000 г …

Замена крестовин кардана ВАЗ 2107

Неисправные крестовины восстановлению не подлежат. Теоретически карданный шарнир считается очень надёжной деталью с ресурсом более 500 тыс. км. В действительности же даже самая качественная крестовина требует замены через 50–70 тыс. км. Причиной этого являются плохие дороги, интенсивная эксплуатация автомобиля и т. п. Для замены КК ВАЗ 2107 потребуются следующие инструменты и материалы.

  • набор гаечных ключей;
  • молоток и прокладка из мягкого металла;
  • проставка чуть меньшего размера, чем диаметр проушин крестовины;

Демонтаж кардана ВАЗ 2107

Перед заменой КК необходимо демонтировать карданную передачу. Делается это следующим образом.

  1. Если автомобиль эксплуатировался довольно долго, гайки крепления кардана заливаются составом WD-40 или керосином. После этого они легко откручиваются.
  2. Острым зубилом или другим инструментом ставятся метки на фланцах кардана и моста. Это необходимо для обеспечения взаимной соосности при последующем монтаже кардана.
  3. Гаечным или накидным ключом на 13 (желательно изогнутым, чтобы не повредить резьбу гаек) откручиваются гайки крепления кардана. Если болты начнут прокручиваться, следует зафиксировать их с помощью отвёртки.

Снятие крестовины кардана ВАЗ 2107

Чашки и подшипники можно снять с зажатого в тисках карданного вала с помощью специального съёмника. Однако это приспособление не очень удобно и применяется крайне редко. Обычно используют стандартный набор инструментов. Демонтаж крестовины осуществляется в следующем порядке.

  1. Круглогубцами или пассатижами с четырёх сторон крестовины снимаются стопорные кольца.

Перед установкой новых КК проушины, вилка и канавки для стопорных колец очищаются от грязи и ржавчины щёткой по металлу. Сама установка производится следующим образом.

  1. С новых крестовин снимаются две любые стоящие напротив друг друга чашки.
  2. Крестовина заводится в проушины конца кардана.
  3. Чашки с подшипниками обильно смазываются солидолом или смазкой «G’ Energy» и устанавливаются на место.
  4. С помощью молотка и мягкой металлической прокладки чашки вколачиваются до появления канавки для стопорного кольца.

Установка кардана

При установке кардана с новыми крестовинами на место необходимо:

  • смазать все соединения солидолом;
  • следить, чтобы на смазку не попал песок или грязь;
  • проверить состояние сальников крестовины и при необходимости заменить их;
  • устанавливать детали в соответствии со сделанными при демонтаже метками;
  • сначала вставить во фланец шлицевую часть, а затем закрутить болты кардана.

Видео: замена крестовины кардана ВАЗ 2107

Таким образом, для замены крестовины кардана потребуется лишь желание автовладельца сделать это самостоятельно и стандартный набор слесарных инструментов. Тщательное соблюдение инструкций специалистов позволит сделать работу качественно и избежать возможных ошибок.

Заднеприводная вазовская классика кажется надежной и неубиваемой, по крайней мере, это касается фиатовской трансмиссии, от которой удара в спину ждать не приходится. Однако для того чтобы быть уверенным в надежности, необходимо тщательно относиться к подбору запчастей

На примере замены крестовины кардана семерки мы убедимся в том, как важно купить качественную железку и отличить ее от хлама
