Признаки неисправности рулевой рейки, которые нельзя игнорировать

Неисправности рулевого механизма

Тяжело переоценить значимость рулевой системы автомобиля. Она отвечает непосредственно за управление транспортным средством, и любая поломка может привести к повреждениям «железного коня», а в худшем случае – к гибели пассажиров и водителя. Именно поэтому не стоит недооценивать любые признаки того, что с управлением происходит что-то не то. Симптомы «болезни» могут быть следующими:

— вращение руля требует отличных от привычных усилий – действие происходит либо слишком туго, либо слишком легко;

— при повороте руль вращается не плавно, присутствуют рывки и заедания;

— раздается стук в рулевом колесе, а также иные нехарактерные звуки вроде скрипа, хруста, скрежета и так далее;

— биение руля;

— автоматический возврат руля в исходное нейтральное положение неполное или происходит с излишними задержками;

— требуется постоянно подкручивать руль из-за мелкого юза автомобиля из стороны в сторону;

— в области рулевой системы появляются протечки масла.

Это лишь основные симптомы неисправности системы, которых, по факту, еще предостаточно. Так или иначе, если вы замечаете любое нетипичное поведение руля при езде, то следует немедленно обратиться к мастеру.

Причин также может быть масса. Основными являются низкое качество автомобильных дорог, неправильная эксплуатация транспорта, использование некачественных комплектующих при ремонте, низкоквалифицированная работа по техническому обслуживанию, а также общий износ системы. Причиной может стать даже проблемы непосредственно с колесами – неправильное давление в шинах, износ покрышек, некачественная балансировка и так далее. Помните, что своевременное обращение в квалифицированную мастерскую поможет вам избежать неприятностей на дороге.

Некоторые проблемы может устранить лично автолюбитель. К числу таковых относятся подтягивание ослабленных креплений, замена изношенных шлангов, герметизация швов, пополнение запаса масла в гидроусилителе и прочее. После самостоятельной диагностики системы следует еще раз проверить рулевое колесо и послушать своего «железного коня». Если посторонние звуки или механические дефекты не исчезли после гаражного ремонта, то следует воспользоваться помощью специалистов со своим оборудованием, которые досконально проверят все элементы рулевой системы.

Возьмем для примера такой симптом, как люфт рулевого колеса. Он может возникнуть, если зазор в ступицах управляемых колес увеличится, или наконечники рулевой тяги повреждены, или крепления рулевых сошек ослаблены, или рулевая рейка изношена. Весьма внушительный список того, что без специального оборудования не узнать, не так ли? Здесь не подойдет метод «на глазок», в данной ситуации нужен научный подход. Дело в том, что некоторые из этих проблем можно устранить самостоятельно, но никто не даст гарантии того, что вы сделали всё верно, учтя каждую мелочь. А дьявол, как известно, кроется в деталях. Поэтому стоит повторить рекомендацию о том, что не следует всё доверять воле случая, а надо обратиться в сервис-центр. Вы заплатите за эту процедуру деньги, зато не заплатите потом жизнью.

Не стоит забывать и о плановой диагностике. Ее требуется проводить каждые 10-15 тысяч километров пробега. Это позволит вам исключить вероятность возникновения неполадок, которые могут безвозвратно повредить столь сложный и дорогостоящий элемент системы, как рулевой механизм. А после 100 тысяч километров пробега требуется полная замена подверженных быстрому износу элементов этого механизма – наконечники рулевых тяг, втулки, прокладки, подшипники и сальники.

Вывод из всего этого достаточно прост – всегда обращайте внимание даже на самое незначительное нехарактерное поведение руля вашего автомобиля. Посторонние звуки, слишком тугое или легкое кручение, а также иные симптомы, могут стать причиной ДТП

Своевременное устранение недочетов и поломок позволит избежать неприятностей и сделает поездки на автомобиле более безопасными и приятными.

Запишись и получи скидку

Менять или ремонтировать рулевую рейку

Замена рулевой системы у официальных дилеров стоит весьма дорого. Поэтому многие автовладельцы предпочитают устанавливать этот узел от сторонних производителей. Их привлекает значительно меньшая стоимость. При этом такие неоригинальные запчасти от некоторых производителей сделаны вполне качественно. Они имеют ресурс работы, сравнимый с оригинальными рулевыми рейками.

Некоторые в погоне за экономией выбирают самые дешевые или восстановленные механизмы, но такая рулевая рейка может сломаться уже через 3–6 месяцев использования.

Также в продаже имеется ремонтный комплект, состоящий из набора пыльников, сальников, втулок и других деталей.

Рациональнее, конечно, делегировать восстановление рулевой рейки хорошо зарекомендовавшей себя СТО. Ведь выполнение таких работ подразумевает наличие навыков и опыта у исполнителей. Весомый вклад в надежность рулевой рейки в будущем вносит качество ремкомплекта, который планируется установить.

Признаки неисправности рулевой рейки. Диагностика ГУР своими руками

О пользе ГУР и рулевой рейки сказано немало, каждый автомобилист ежедневно эксплуатируя свой автомобиль, уже даже не задумывается над тем, каким было бы управление автомобилем не будь в нем гидроусилителя руля (ГУР). Рулевое управление без усилителя и рулевой рейки было бы адской машиной для каждого автомобилиста, поскольку для поворота колес пришлось бы прилагать не дюжее усилие, а женщинам-водителям вообще сесть за руль никогда бы и в голову не пришло. Проще говоря, современное рулевой управление — это незаменимое в автомобиле устройство, благодаря которому мы можем вращать руль одним пальчиком. Но как не крути, даже такое совершенное, на первый взгляд, изобретение может легко выйти из строя без надлежащего ухода или в результате больших нагрузок. Неисправность рулевой рейки доставляет автомобилистам немало хлопот, поэтому сегодня я расскажу вам, дорогие читатели vaz-remont.ru о том, как самостоятельно распознать поломку рулевой рейки и понять в чем она заключается.

Признаки неисправности рулевой рейки

Пожалуй, самым явным признаком неисправности является стук доносящийся из-под передней оси. По началу стук несильный, иногда он даже может быть еле заметным или появляется во время проезда по неровной дороге

Если вы вовремя не обратите внимание на стук в рулевой рейке, со временем он усилится, износ в соединениях увеличится и стук станет более громким, кроме того появляется существенная отдача на руль. Если вы даже после этого ничего не предпримете и продолжите пользоваться машиной, то уже очень скоро рулевая рейка придет в негодность, управление станет невыносимым и ни о каком ремонте уже речь идти не будет, выход будет один — полностью заменить рулевую рейку ВАЗ

Причина появления стука — вероятнее всего, центральный зуб серьезно изношен, нежно проверить состояние сайлентблоков крепления рулевой рейки, также возможно, что проблема заключается в рулевых тягах, когда изнашивается шаровой шарнир в области рулевой рейки могут возникать стуки.

Следует уяснить кое-какие моменты, а именно на то, когда появляются стуки, лишь во время проезда мелких ям, а на глубоких все нормально, или стук доносится постоянно, независимо от размера выбоин и качества дорожного покрытия. Кроме стуков, свидетельствующих о неисправности, существуют другие признаки по которым можно определить, что рулевая рейка вышла из строя. Ниже я перечислю их и постараюсь дать ответ на вопрос, что именно вышло из строя, то есть, что конкретно стало причиной неисправности рулевой рейки.

  • Руль слишком туго вращается в двух направлениях при этом может слышаться свист. Причина может заключаться в ослабленном ремне привода. Свист может возникать и по причине серьезного износа роторной пары, а также в случае падения уровня жидкости ГУР до критической отметки.
  • Руль слишком тугой, но после разгона руль значительно легче поворачивается, при этом может появляться зудящий звук, причина которого кроется в появившихся задирах привалочных плоскостей и на роторе.
  • Туго вращается руль лишь в одну или две стороны при температуре жидкости ГУР ниже 30°, и при нагревании жидкости до 50° управление нормализуется.
  • Когда руль находится в центральном положении усиление пропадает.
  • Поворот рулевого колеса не соответствует углу поворота колес автомобиля, как правило при таких неисправностях автомобиль на скорости может «бросать» со стороны в сторону.
  • Вибрация руля во время движения по не совсем ровной дороге при центральном положении руля. При повороте руля до упора вправо или влево, стук исчезает частично или полностью.
  • Появление жидкости ГУР на пыльниках, падение уровня жидкости гидроусилителя руля. Утечка жидкости ГУР может произойти из-за повреждения сальников вала, коррозии или чрезмерного износа вала.
  • Рулевое колесо плохо возвращается или не возвращается вообще в исходное положение. Причина может заключаться в погнутом картере рейки или вале.
  • Самопроизвольный поворот руля во время движения.

Неисправный ГУР проявляет себя следующим образом:

  • Исчезает усиление руля в обе стороны. Возможно внутри ГУР разрушено резиновое кольцо плавающей шайбы.
  • Нет усиление на холостых оборотах, в случае повышения оборотов усиление появляется.
  • Посторонние звуки во время работы ГУР.
  • Пенится жидкость гидроусилителя.

Признаков неисправности, равно как и причин, может быть большое количество, перечислить их все, наверное, невозможно, однако я думаю, что вышеперечисленных «симптомов» неисправности рулевой рейки и ГУР вам будет достаточно для того чтобы сделать заключение о том, что деталь вышла из строя и требует немедленного ремонта или замены. Желаю удачи в самостоятельной диагностике и ремонте рулевой рейки.

Снимаем рейку

Снимется рейка по разному в разных автомобилях, из-за индивидуальных особенностей, однако, порядок сохраняется:

переднюю балку надо вывесить, упоставив авто на подпорки, затем, колеса снимаются;

рулевые наконечники расшплинтовают, откручивают гайки и выпрессовывают съемником;

откручивают экран;

для машин с ГУР – откручивают шланги, предварительно подложив поддон, для стекания масла;

для машин с ЭУР – отключают разъем и снимают датчик;

затем, откручивают болты, крепящие рейку;

ослабляется болт карданчика, связывающего рейку с валом руля;

тянут рейку вниз, для освобождения от соединения с валом (допустимо сбивать молотком, ударяя через дощечку);

вынимается рейка через колесную арку (через ту, которая удобнее в вашем случае);

Важно: Далеко не в каждом авто рейку вынуть просто — часто этому препятствует подрамник. Заниматься снятием подрамника долго

Пробуйте выкрутить задние болты на подрамнике и опору мотора, после этого подрамник отводится вниз. Тогда, появляется возможность высвободить рейку.

Рейку необходимо тщательно вымыть перед разборкой.

Устройство и основные составляющие

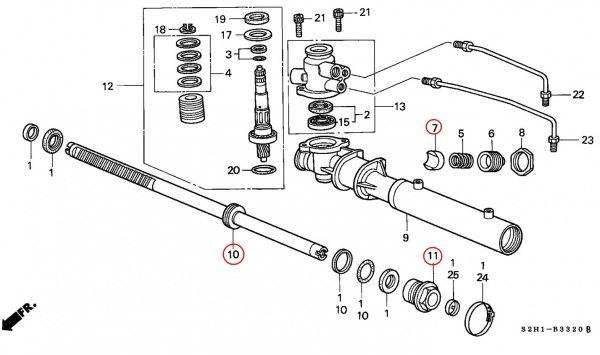

Схема рулевой рейки

Рассмотрим, как устроена рулевая рейка. Описываться будет в целом. Итак, его основные составляющие:

  • рулевое колесо (или руль) – устройство для управления движением автомобилем в заданном направлении;
  • рулевой вал – металлический стержень, который имеет шлицы (пазы) для закрепления руля с одной стороны, а с другой – шлицы для крепления самого рулевого вала к ;
  • рулевая рейка – силовой узел, который состоит из зубчатой рейки и шестерни. Именно она приводит в движение рейку. Данный узел собран в корпус из легкого сплава и закреплен к кузову машины;
  • рулевые тяги – металлические стержни. Каждая тяга с одной стороны имеет резьбу, а с противоположной – шарнирное шаровое устройство, на котором также имеется резьба;
  • рулевой наконечник – деталь для вкручивания тяги. Имеет шаровый шарнир и внутреннюю резьбу.

Отметим, что иногда рулевой механизм имеет еще один компонент – демпфер рулевой рейки. Этот элемент устанавливается между тягами и корпусом рулевой рейки. Демпфер является амортизатором двустороннего действия. Основная задача демпфера – снизить вибрации на рулевом колесе. Демпфер рулевой рейки часто предустановлен на различных внедорожниках, так как именно этот тип машин чаще всего передвигается по плохим дорогам.

Диагностика

Вначале нужно убедиться в самом наличии проблемы. Для этого необходимо выключить двигатель, предварительно поставив машину на смотровую яму. Затем нужно несколько раз повернуть руль до упора в одну сторону и другую.

При этом чтобы определить неисправность необходимо как минимум два человека. Один будет поворачивать руль, другой оценивать работу рейки снизу. Это позволит проверить наличие зазоров в шарнирах. Если стук остался даже после отсоединения тяг и рычагов, узел придётся заменить.

Причин, почему стучит рулевая рейка, может быть множество. Поэтому огромную роль в ремонте играет диагностика. Чаще всего стучат рулевые наконечники и тяги. Главным признаком порванного наконечника является повреждённый пыльник. Именно из-за этого шаровое соединение приходит в негодность. Диагностировать поломку тяги гораздо сложнее.

Это интересно: Причины стука клапанов на холодном двигателе и как их устранить

К сожалению, убедиться в том, что стучит рулевая рейка именно из-за тяги сложно, ведь если машина была куплена с пробегом, то предыдущий владелец вполне мог заменить порвавшуюся запчасть, не утрудив себя более серьёзным ремонтом.

Важно! Чтобы понять, что рулевая рейка стучит именно из-за тяги, необходимо снять пыльник и проверить тягу на предмет люфтов

В большинстве случаев причиной того, что стучит рулевая рейка, является втулка. Это деталь под номером 7 на рисунке. Она не имеет жёсткой фиксации и подталкивается вперёд пружиной, которая регулируется болтом с контргайкой.

Важно! В большинстве сервисных центров вместо того чтобы заменить исключительно втулку, предлагают установить новый узел. Чаще всего подобная политика сервисных центров связана с банальным желанием разжиться на автомобилисте

Действительно, существуют детали, которые меняются только при сборке. Но это не тот случай. Втулка для автомобилей Honda есть в открытой продаже. Мало того, её можно сделать самостоятельно, если в наличии будут чертежи

Чаще всего подобная политика сервисных центров связана с банальным желанием разжиться на автомобилисте. Действительно, существуют детали, которые меняются только при сборке. Но это не тот случай. Втулка для автомобилей Honda есть в открытой продаже. Мало того, её можно сделать самостоятельно, если в наличии будут чертежи.

Гул при повороте

Если при вывернутом в крайнее (или близкое к нему) положение рулевом колесе слышен гул — значит, надо проверять состояние гидро- или электроусилителя и составляющие его рабочей системы. При этом гул может возникнуть даже в случае, если уровень жидкости будет в норме. Проверять нужно состояние лопастей насоса (зачастую со временем производительность насоса снижается), состояние его подшипников, натяжение приводного ремня.

Утечка жидкости ГУР

Регулярная утечка — повод проверить систему гидроусилителя, ее уплотнителей. В частности, если автовладелец вынужден часто доливать жидкость в расширительный бачок системы. При этом сопутствующим симптомом неисправности рулевой рейки будет утечка жидкости из магистрали. Она может стекать прямо на землю под машиной (обычно прямо под расширительным бачком) либо потеки видны на пыльниках рулевых тяг.

Зачастую при утечке жидкости в систему попадает воздух (система «завоздушивается»). Его можно видеть по бурлящей жидкости в расширительном бачке. Как указывалось выше, причиной утечки может быть ржавчина на рейке. Чтобы избавиться от нее в дальнейшем, желательно пользоваться нестандартными пластиковыми хомутами для затяжки пыльников, а их металлическими аналогами, обеспечивающими более высокий уровень герметичности.

Стук при езде в передней оси

На самом деле подобный стук может сигнализировать и о неисправности в ходовой автомобиля, поэтому необходимо выполнить дополнительную диагностику. Стук может быть как по центру так с левой с правой стороны. В лучшем случае стук может сигнализировать о порванном пыльнике тяги, в худшем — о проблемах с тягами, рычагами или другими элементами.

Чтобы точно понять из-за чего возникла такая неисправность лучше снять и разобрать рейку. Ведь самым безобидным может быть попускание регулировочной гайки или износ втулки (когда стук справа), а более серьезной проблемой является износ червячной пары.

Порванный пыльник на тяге

При проверке работоспособности рейки необходимо обратить внимание и на целостность пыльника тяги. В идеале он должен быть целым, а резина эластичной

Если он порвался, и внутрь попала грязь — его нужно обязательно заменить, добавить смазки предварительно удалив с механизмов грязь, влагу, мусор.

Рулевая рейка с электроусилителем

Для локализации неисправностей в электрической рулевой рейки необходимо выполнить проверку следующих элементов.

Признаки сломанной рулевой рейки

Современные автомобили оборудованы электроусилителем (ЭУР) либо гидроусилителем (ГУР) руля. Рулевая рейка в обоих механизмах имеет схожие проблемы, но есть также и нюансы

Поэтому уделим внимание каждому механизму.

Неполадки рулевой рейки с гидроусилителем

Признаки поломки рулевой рейки с гидроусилителем взаимосвязаны с гидравликой — насосом и рабочей жидкостью. Как понять, что сломалась рулевая рейка? В этом помогут следующие признаки:

  • Возрастание необходимого усилия для управления автомобилем. По-другому это называют «тяжелым» рулем. То есть раньше можно было повернуть рулевую колонку практически одним пальцем, сейчас же это требует более серьезного усилия.
  • Постоянный уход гидравлической жидкости из расширительного бачка. Это можно определить как по светящемуся на приборной панели индикатору, так и на основании масляных пятен на месте парковки машины, следов масла на деталях под капотом.
  • Движение со стуком. Наиболее отчетливо шум проявляется при преодолении неровных участков пути.
  • Значительный гул при повороте руля. Возрастание угла отклонения колес от нормали усиливает гул, при этом сторона поворота не имеет значения. Часто вместе с шумом наблюдается небольшая вибрация руля.
  • После поворота руль или вовсе не возвращается в исходную точку или делает это очень неторопливо.
  • При прямолинейном движении передние колеса не выдерживают направления, что вызывает виляние автомобиля.
  • Дефекты рулевой рейки с электроусилителем

Рулевая рейка с электрическим усилителем подвержена тем же неисправностям, что и гидравлическая. Невозможны лишь подтеки трансмиссионного масла. Поломка рейки, оборудованной ЭУР, обычно проявляется так:

  • стук при повороте рулевого колеса;
  • заклинивание руля;
  • руль вращается с неодинаковым усилием;
  • самопроизвольное вращение рулевого колеса;
  • индикация «красный руль» на приборной панели.

Таким образом, понять, что сломалась рулевая рейка, можно по общим признакам независимо от механизма усиления. ЭУР особенно боится контакта с водой. Влага опасна при попадании на шток или в блок управления механизмом.

Порядок разборки

Ремонт рейки нужно проводить в условиях чистоты, не допуская попадания в нее пыли или песка. Попадание любых частиц внутрь, приводит к быстрому разрушению резиновых уплотнителей, и утечке смазки. Без смазки, любой агрегат долго не протянет. Корпус рейки зажимается в тисках, действуя аккуратно, чтобы он не лопнул, от сильного нажима. Затем:

снимаются хомуты и пыльники на тягах;

откручивают сами тяги (муфты имеют выточки под ключ);

откручивают контргайку, затем гайку регулирующего механизма (считая при этом обороты) и достают шайбы и втулку;

не забудьте отцентрировать шток рейки и нанести соответствующие отметки;

откручивают гайку (или часть корпуса) приводного вала (может потребоваться спец ключ), вынимают вал из корпуса;

достают шток рейки;

затем, вынимаются из корпуса втулки, манжеты и кольца их фторопласта;

Типовые неисправности и методы их устранения

Тяжело вращается руль

В нормальном состоянии при запущенном двигателе руль легко вращается одним пальцем. Если же для его вращения приходится прикладывать заметное усилие, значит имеется проблема с гидроусилителем руля или вышел из строя насос ГУР. Возможна утечка рабочей жидкости и попадание в гидравлическую систему воздуха. Нужно также проверить целостность и натяжение приводного ремня насоса.

Кроме того, «тяжелый» руль может быть следствием неправильной работы золотника или кольцевого износа внутри распределителя.

Кольцевая выработка возникает в результате трения тефлоновых колец катушки золотника о внутреннюю стенку корпуса распределителя. При этом на стенке постепенно появляются борозды. Из-за неплотного прилегания колец к стенкам давление масла в системе падает, что приводит к утяжелению руля. Устранить поломку возможно путем растачивания внутренней стенки и запрессовки бронзовой гильзы, подходящей под размеры золотникового механизма.

Предотвратить кольцевой износ невозможно, но если следить за чистотой жидкости, периодически менять ее и промывать гидравлическую систему, то можно значительно продлить срок службы данного узла. Дело в том, что выработке сильно способствует наличие металлической стружки, которая появляется в масле в результате трения взаимодействующих деталей.

Точная диагностика и ремонт гидроусилителя требует разборки рулевой рейки, поэтому если есть подозрения на поломку ГУРа, следует обратиться в автосервис. Причем лучше поискать опытных мастеров.

Стук

Во время движения даже по не сильно разбитой дороге или по некоторым видам дорожного покрытия (щебень, булыжник), а также при переезде через рельсы отчетливо слышен стук в передней части автомобиля слева, справа либо по центру. При этом часто может наблюдаться люфт руля и вибрация на рулевом колесе.

Такой симптом ни в коем случае нельзя оставлять без внимания. И дело вовсе не в дискомфорте. Если стучит, значит, что-то где-то разболталось, износилось. Игнорирование только ухудшит ситуацию и может в конечном итоге привести к полному выходу из строя рулевого управления. Поэтому не следует медлить с выявлением и устранением такой неисправности.

Стук может возникать из-за разбитых опорных втулок рейки, втулки рулевой тяги или втулки рулевого вала. Стучать может разболтанный шарнир наконечника или тяги. Также может быть разбит подшипник в нижней части распределителя, на котором вращается рулевой вал. Если снять рейку полностью, то неисправный элемент выявить скорее всего будет не сложно. Изношенные элементы необходимо заменить.

Еще одна возможная причина стука — зазор между червяком и зубчатой рейкой, появившийся в результате износа. Можно попытаться сделать подтяжку, но в случае серьезного износа регулировка не даст нужного результата, и тогда рулевую рейку придется заменить.

Стук и заедание руля возможны также из-за деформации рулевой рейки в результате удара. В этом случае она подлежит замене.

Следует помнить, что похожий стук могут издавать некоторые детали подвески, в частности, амортизационные стойки. Поэтому, если с рулевой системой все в порядке, а стук имеется, проверьте ходовую часть.

Гул и скрежет

Гул возникает из-за насоса ГУР, который находится на последнем издыхании и требует замены. Либо ослабло натяжение ремня привода помпы. Кроме того нужно проверить, нет ли утечки жидкости. Этот симптом часто сопровождается «тяжелым» рулем.

В системе с электрической рулевой рейкой гудеть может изношенный мотор ЭУР.

Если же во время вращения руля вы слышите скрежет, то это признак коррозии рулевого вала или подшипника в распределителе. Подшипник в этом случае необходимо заменить, рулевой вал можно отшлифовать, если ржавчины немного. Если коррозия сильно повредила распределитель, его придется заменить.

Быстро расходуется рабочая жидкость

Если вам постоянно приходится доливать жидкость в бачок гидравлической системы, значит, где-то происходит ее утечка. Нужно проверить целостность шлангов, выявить и заменить изношенные сальники и уплотнения в рейке, насосе и распределителе. Износ сальников и уплотнительных колец происходит естественным образом из-за трения подвижных деталей и воздействия давления и высокой температуры. Процесс их изнашивания заметно ускоряет ржавчина на деталях рейки, которая может появляться в результате попадания влаги через порванный пыльник.

Заедание руля

Такая неисправность может быть вызвана разными причинами. Для ее выявления требуется комплексная дефектовка рулевого управления в автосервисе. Не исключено, что ситуация достигла критического уровня, поэтому ремонт следует произвести как можно скорее.

Разновидности

Как проверить исправность её расскажу чуть позже, начну с разновидностей:

  • Самая простая, которая может называться прародительницей остальных видов, это механическая конструкция. Дополнительного усиления передачи усилий она не предусматривает.
  • Гидравлический механизм, сегодня наиболее распространенный вариант. Называют еще рейка с ГУР. К привычному механическому управлению добавлена гидравлическая усиливающая система. Поворачивая руль, водитель задействует гидроусилитель, который дает дополнительное усиление передаваемой нагрузки, снижая затраты усилий водителя.
  • Рейка с электрическим усилением (ЭУР), добавляет усилие за счет электрического мотора. Мотор запускается, как только водитель начинает крутить руль и срабатывает датчик поворота. Как и гидроусилитель ЭУР не требует от водителя приложения особых усилий к рулевому колесу.
  • Комбинированная электрогидравлическая рейка называется гибридной, имеет оба варианта усиления. Она не имеет недостатков гидравлического варианта, однако её стоимость намного выше.
