Рулевое управление автомобиля

Виды рулевых реек

Работа простейшей червячно-реечной пары может быть реализована без привлечения дополнительных устройств, помогающих вращать рулевое колесо. Стремление облегчить усилия водителя привело к оснащению механизма специальными блоками, освобождающими от необходимости напрягаться для осуществления манёвра. По мере своего развития схема последовательно совершенствовалась, пройдя три ступени улучшений, и реализуется в следующих типах:

  1. Механическая (ручной).
  2. С гидроусилителем руля (ГУР).
  3. С электрическим усилителем руля (ЭУР).

Поскольку на автомобильном рынке имеются машины, использующие все указанные варианты реечного управления, следует рассмотреть их подробнее.

Механическая рулевая рейка

Это самый простой вид конструкции, представляющий собой прямой привод крутящего момента от руля через согласующий карданный вал и зубчатый валик. Схематически механическая рулевая рейка представлена на рисунке.

Очевидными недостатками такого решения будут необходимость приложения значительного усилия к рулю (что может ограничивать круг лиц, способных управлять такой машиной) и передача неровностей дороги, ухабов, толчков и ударов на руки шофера, передаваемые на кузов авто вибрации.

Стремление уменьшить затраты сил водителя на управление движением привело к появлению гидравлических и электрических устройств, усиливающих крутящий момент.

Гидравлическая рулевая рейка

Самая распространённая схема с ГУР представлена на рисунке. Гидравлическая рулевая рейка работает по схеме, заключающейся в перемещении синхронно с поворотом руля водителя под воздействием перепада давления в жидкости поршня. Принцип работы рулевой рейки с гидроусилителем изображён на рисунке.

Связь зубчатого валика (pinion) с рейкой (rack) обычная, однако в месте его сопряжения с валом рулевой колонки (steering column), имеются специальные поворотные клапаны (rotary valve), регулирующие направление подачи жидкости (окрашена на схеме в оранжевый цвет) под давлением от насоса (from pump). При повороте, например, руля вправо, давление через клапан передаётся по нижней (по схеме) жидкостной магистрали (fluid line) в часть цилиндра справа от поршня. При этом он (piston), жёстко связанной с рейкой (rack), помогает ей перемещаться влево (по схеме) и выдавливает лишнюю жидкость, которая направляется поворотным клапаном в расширительный бачок (to reservoir). При вращении руля в другую сторону направление циркуляции масла изменяется на противоположное.

Устройство гидравлической рулевой рейки требует дополнительной установки на двигатель насоса ГУР, отбирающего определённую мощность с мотора. Кроме того, устройство рулевой рейки с гидроусилителем подразумевает работу ГУР только при запущенном двигателе, когда достигается номинальное давление гидравлической жидкости в замкнутом контуре.

Электрическая рулевая рейка

Электрическая рулевая рейка — это вариант облегчения прилагаемого водителем к рулю усилия с использованием электромотора, связанного червячным зацеплением с шестернёй, закреплённой на рулевом валу.

Принцип работы электрической рулевой рейки прост: контроллер двигателя синхронизирует направление его вращения с движениями рук шофера. Такое решение делает движение руля лёгким, почти не требующим усилий.

Однако простая червячно-шестерёнчатая пара имеет одну особенность, которая заключается в том, что передача крутящего момента возможна только в одном направлении — от червяка к ведомому ободу шестерни. В обратном порядке механизм блокируется. Поэтому использование простой шестерни не решает проблемы, и приходится усложнять червячную передачу, дополняя её планетарным узлом с тремя сателлитами для связи усилителя крутящего момента с приводом зубчатого вала.

На рисунке выше изображена электрическая рулевая рейка: устройство и принцип работы этого узла. Стрелками показано воздействие дополнительного усилия через червячную передачу и сателлиты на приводной вал перемещения. В случае отказа электромотора такая конструкция обеспечивает возможность ручного управления движением, что иллюстрирует рисунок внизу.

Так, если в червячном зацеплении возникли неполадки и оно блокируется, крутящий момент беспрепятственно передаётся напрямую от рук водителя через реечный механизм поворота к колёсам (показано голубыми стрелками). При этом потребуется лишь приложить больше сил ввиду выхода из строя электрического усилителя руля, однако управляемость автомобиля не пострадает.

Основные типы приводов и рулевых механизмов

Рулевой механизм.

предназначен для поворота управляемых колес с небольшим усилием на рулевом колесе. Что достигается за счет увеличения передаточного числа рулевого механизма. Однако передаточное число ограничивается количеством оборотов рулевого колеса. Если выбрать передаточное число с количеством оборотов рулевого колеса больше 2-3, то существенно увеличивается время поворотаавтомобиля, что является недопустимым в условиях движения. В следствии этого производят огрничение передаточного числа в рулевых механизмах в пределах 20-30, а для уменьшения усилия на рулевом колесе в рулевой механизм или привод встраивают усилитель.

Ограничение передаточного числа рулевого механизма также связано со свойством обратимости (способностью передавать обратное вращение через механизм на рулевое колесо). При больших передаточных числах увеличивается трение в зацеплениях механизма, свойство обратимости пропадает и самовозврат управляемых колес после поворота в прямолинейное положение оказывается невозможным.

Рулевые механизмы в зависимости от типа рулевой передачи разделяют на:

  • • червячные,
  • • винтовые,

• шестеренчатые.

Рулевой механизм с передачей типа червяк — ролик имеет в качестве ведущего звена червяк, который закреплен на рулевом валу, а ролик установлен на роликовом подшипнике на одном валу с сошкой. Для полного зацепление при большом угле поворота червяка, нарезку червяка выполняют по дуге окружности — глобоиде. Такой червяк называют глобоидным.

В винтовом механизме вращение винта, связанного с рулевым валом, передается гайке, заканчивающейся рейкой, зацепленной с зубчатым сектором, а сектор установлен на одном валу с сошкой. Данный рулевой механизм образован рулевой передачей типа винт-гайка-сектор.

В шестеренчатых рулевых механизмах рулевая передача образуется цилиндрическими или коническими шестернями, к ним же относят передачу типа шестерня-рейка. В последних цилиндрическая шестерня связана с рулевым валом, а рейка, зацепленная с зубьями шестерни, выполняет роль поперечной тяги. Реечные передачи и передачи типа червяк-ролик преимущественно применяют на легковых автомобилях, так как обеспечивают сравнительно небольшое передаточное число.

Рулевой привод.

Конструкции рулевого привода различают по расположению рычагов и тяг, составляющих рулевую трапецию, по отношению к передней оси. Если рулевая трапеция находится впереди передней оси, то конструкция рулевого привода называется передней рулевой трапецией, при заднем расположении — задней трапецией. Большое влияние на конструктивное исполнение и схему рулевой трапеции оказывает конструкция подвески передних колес.

При зависимой подвеске рулевой привод имеет более простую конструкцию, так как состоит из минимума деталей. Поперечная рулевая тяга в этом случае сделана цельной, а сошка качается в плоскости, параллельной продольной оси автомобиля. Можно сделать привод и с сошкой, качающейся в плоскости, параллельной переднему мосту. В следствии этого продольная тяга будет отсутствовать, а усилие от сошки передается прямо на две поперечные тяги, связанные с цапфами колес.

При независимой подвеске передних колес схема рулевого привода конструктивно сложнее. В данном случае появляются дополнительные детали привода, которых нет в схеме с зависимой подвеской колес. Изменяется конструкция поперечной рулевой тяги. Она сделана расчлененной, состоящей из трех частей: основной поперечной тяги 4 и двух боковых тяг — левой и правой. Для опоры основной тяги служит маятниковый рычаг, который по форме и размерам соответствует сошке . Соединение боковых поперечных тяг с поворотными рычагами цапф и с основной поперечной тягой выполнено с помощью шарниров, которые допускают независимые перемещения колес в вертикальной плоскости. Рассмотренная схема рулевого привода применяется главным образом на легковых автомобилях.

Рулевой привод, являясь частью рулевого управления автомобиля, обеспечивает не только возможность поворота управляемых колес, но и допускает колебания колес при наезде ими на неровности дороги. При этом детали привода получают относительные перемещения в вертикальной и горизонтальной плоскостях и на повороте передают усилия, поворачивающие колеса. Соединение деталей при любой схеме привода производят с помощью шарниров шаровых либо цилиндрических.

Нормативные требования к рулевому управлению

Требования к элементам рулевого управления транспортных средств регламентируются Правилами ЕЭК ООН № 79.

Суммарный люфт в рулевом управлении в регламентированных условиях испытаний не должен превышать предельных значений, установленных изготовителем в эксплуатационной документации, а при отсутствии таких данных он не должен превышать 10° для легковых автомобилей и созданных на их базе агрегатов грузовых автомобилей и автобусов; 20° для автобусов; 25° для грузовых автомобилей.

Суммарный люфт в рулевом управлении — это угол поворота рулевого колеса от положения, соответствующего началу поворота управляемых колес в одну сторону, до положения, соответствующего началу их поворота в сторону, противоположную положению, примерно соответствующему прямолинейному движению транспортного средства.

Начало поворота управляемого колеса — это угол поворота управляемого колеса на 0,06 ± 0,01°, измеряемый от положения прямолинейного движения.

При проверке суммарного люфта необходимо выдерживать следующие условия испытаний:

  • шины управляемых колес должны быть чистыми и сухими;
  • управляемые колеса должны находиться в нейтральном положении на сухой ровной горизонтальной асфальтоили цементнобетонной поверхности;
  • испытания автомобилей, оборудованных усилителем рулевого привода, проводятся при работающем двигателе.

Значение суммарного люфта в рулевом управлении определяют по углу поворота рулевого колеса между двумя зафиксированными положениями в результате двух или более измерений.

Натяжение ремня привода насоса усилителя рулевого управления и уровень рабочей жидкости в бачке должны соответствовать требованиям, установленным изготовителем ТС в эксплуатационной документации.

При органолептической проверке рулевого управления проверяется выполнение следующих нормативных требований:

  • вращение рулевого колеса должно происходить без рывков и заеданий во всем диапазоне угла его поворота, неработоспособность усилителя рулевого управления (при его наличии на ТС) не допускается;
  • самопроизвольный поворот рулевого колеса от нейтрального положения при неподвижном состоянии ТС с усилителем рулевого управления и работающем двигателе не допускается;
  • максимальный поворот рулевого колеса должен ограничиваться только устройствами, предусмотренными конструкцией ТС;
  • не предусмотренные конструкцией перемещения деталей и узлов рулевого управления относительно друг друга или опорной поверхности не допускаются;
  • резьбовые соединения должны быть затянуты и зафиксированы способом, предусмотренным изготовителем ТС;
  • применение в рулевом механизме и рулевом приводе деталей со следами остаточной деформации, трещинами и другими дефектами не допускается.

Повреждение и отсутствие деталей крепления рулевой колонки и картера рулевого механизма, а также не предусмотренное изготовителем ТС в эксплуатационной документации повышение подвижности деталей рулевого привода относительно друг друга или кузова (рамы) не допускаются.

Не допускается подвижность рулевой колонки в плоскостях, проходящих через ее ось. Рулевая колонка должна надежно соединяться с сопрягаемыми деталями и не иметь повреждений. Устройство фиксации положения рулевой колонки с регулируемым положением рулевого колеса, а также устройство, предотвращающее несанкционированное использование ТС, должны быть в рабочем состоянии.

Привод

Привод в конструкции рулевого управления используется для передачи перемещения рейки или сошки на управляемые колеса. Причем в задачу этой составляющей входит изменение положения колес на разные углы. Обусловлено это тем, что колеса при повороте движутся по разным радиусам. Поэтому колесо с внутренней стороны при изменении траектории движения должно поворачиваться на больший угол, чем внешнее.

Конструкция привода зависит от используемого механизма. Так, если на авто используется «шестерня-рейка», то привод состоит всего лишь из двух тяг, соединенных с поворотным кулаком (роль которого выполняет амортизационная стойка) посредством шарового наконечника.

К рейке эти тяги могут крепиться двумя способами. Менее распространенным является жесткая фиксация их болтовым соединением (в некоторых случаях соединение осуществляется через сайлент-блок). Для такого соединения в корпусе механизма проделано продольное окно.

Более распространенный метод соединения тяг – жесткое, но подвижное соединение с концами рейки. Для обеспечения такого соединения на конце обеих тяг сделан шариковый наконечник. Посредством гайки этот шар прижимается к рейке. При передвижении последней тяга меняет свое положение, что и обеспечивает имеющееся соединение.

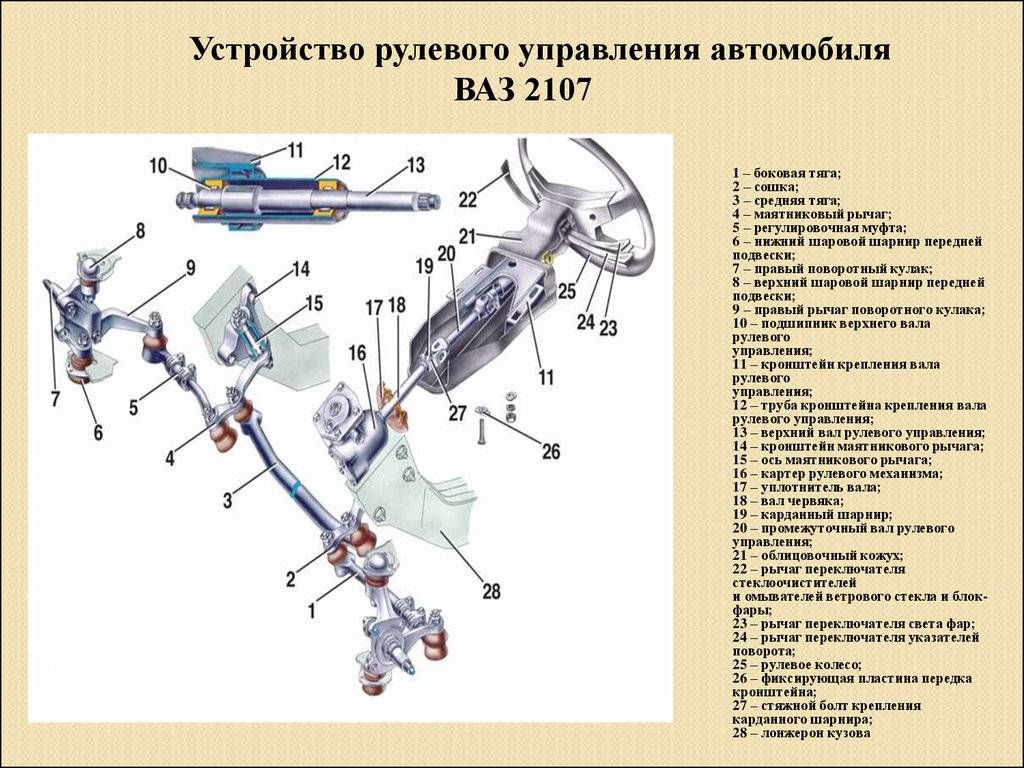

В приводах, где используется механизм «червяк-ролик», конструкция значительно сложнее и представляет собой целую систему рычагов и тяг, получивших называние рулевой трапеции. Так, к примеру, на ВАЗ-2101 привод состоит из двух боковых тяг, одной средней, маятникового рычага и поворотных кулаков с рычагами. При этом для обеспечения возможности изменения угла положения колеса поворотный кулак крепиться к рычагам подвески при помощи двух шаровых опор (верхней и нижней).

Большое количество составных элементов, а также соединений между ними делает такой тип привода более подверженным износу и возникновению люфтов. Этот факт — еще одна причина отказа от червячного механизма в пользу реечного.

Рулевая колонка

Выполняет передачу вращательного усилия, которое создает водитель для изменения направления. Состоит она из рулевого колеса, располагаемого в салоне (на него и воздействует водитель, вращая его). Оно жестко посажено на вал колонки. В устройстве этой части рулевого управления очень часто используется вал, разделенный на несколько частей, соединенных между собой карданными шарнирами.

Такая конструкция сделана не просто так. Во-первых, это позволяет менять угол положения рулевого колеса относительно механизма, смещать его в определенную сторону, что нередко необходимо при компоновке составных частей авто. В дополнение такая конструкция позволяет повысить комфортабельность салона – водитель может менять положение рулевого колеса по вылету и наклону, обеспечивая максимально удобное его положение.

Во-вторых, составная рулевая колонка имеет свойство «ломаться» в случае ДТП, снижая вероятность травмирования водителя. Суть такова – при фронтальном ударе двигатель может сместиться назад и толкнуть рулевой механизм. Если бы вал колонки был цельным, изменение положения механизма привело бы к выходу вала с рулевым колесом в салон. В случае же со составной колонкой, перемещение механизма будет сопровождаться всего лишь изменением угла одной составляющей вала относительно второй, а сама колонка остается неподвижной.

Винтовой рулевой механизм

Винтовой рулевой механизм объединяет следующие конструктивные элементы: винт на валу рулевого колеса; гайку, перемещаемую по винту; зубчатую рейку, нарезанную на гайке; зубчатый сектор, соединенный с рейкой; рулевую сошку, расположенную на валу сектора.

Особенностью винтового рулевого механизма является соединение винта и гайки с помощью шариков, чем достигается меньшее трение и износ пары.

Принципиально работа винтового рулевого механизма схожа с работой червячного механизма. Поворот рулевого колеса сопровождается вращением винта, который перемещает надетую на него гайку. При этом происходит циркуляция шариков. Гайка посредством зубчатой рейки перемещает зубчатый сектор и с ним рулевую сошку.

Винтовой рулевой механизм в сравнении с червячным механизмом имеет больший КПД и реализует большие усилия. Данный тип рулевого механизма устанавливается на отдельных легковых автомобилях представительского класса, тяжелых грузовых автомобилях и автобусах.

Рулевой механизм

Предназначен для преобразования вращения вала рулевой колонки в поступательные движения элементов привода.

Наибольшее распространение на легковых автомобилях получили механизмы типа «шестерня-зубчатая рейка». Ранее же использовался еще один вид – «червяк-ролик», который сейчас в основном используется на грузовых авто. Еще один вариант для грузовиков – «винтовой».

«шестерня-рейка»

Распространение тип «шестерня-рейка» получил благодаря сравнительно простому устройству рулевого механизма. Состоит этот конструктивный узел из трех основных элементов – корпус, в котором размещается шестерня и перпендикулярно ей – рейка. Между двумя последними элементами имеется постоянное зубчатое зацепление.

Работает этот вид механизма так: шестерня жестко связана с рулевой колонкой, поэтому она вращается вместе с валом. Из-за зубчатого соединения вращение передается на рейку, которая при таком воздействии смещается внутри корпуса в ту или иную сторону. Если водитель вращает рулевое колесо влево, взаимодействие шестерни с рейкой приводит к тому, что последняя перемещается вправо.

Зачастую на авто применяются механизмы «шестерня-рейка» с фиксированным передаточным числом, то есть диапазон поворота рулевого колеса для изменения угла колес одинаков при всех их положениях. Для примера, предположим, что для поворота колес на угол 15° необходимо сделать 1 полный оборот руля

Так вот, неважно, в каком положении находятся управляемые колеса (крайнее, прямолинейное), для поворота на указанный угол придется сделать 1 оборот

Но некоторые автопроизводители устанавливают на свои авто механизмы с меняющимся передаточным числом. Причем достигается это достаточно просто – изменением угла положения зубьев на рейке в определенных зонах. Эффект от этой доработки механизма такой: если колеса стоят прямо, то для изменения их положения на те же 15° (пример) требуется 1 оборот. Но если они находятся в крайнем положении, то из-за измененного передаточного числа, колеса повернуться на указанный угол уже через пол-оборота. В результате диапазон поворота руля «от края до края» значительно меньше, чем в механизме с фиксированным передаточным числом.


Рейка с переменным передаточным числом

Помимо простоты устройства тип «шестерня-рейка» используется еще потому, что в такой конструкции возможна реализация исполнительных механизмов гидроусилителя (ГУР) и электроусилителя (ЭУР), а также электрогидравлического (ЭГУР).

«червяк-ролик»

Следующий тип – «червяк-ролик», менее распространен и на легковых авто сейчас практически не используется, хотя его можно встретить на автомобилях ВАЗ классического семейства.

В основе этого механизма положена червячная передача. Представляет червяк собой винт с резьбой особого профиля. Этот винт располагается на валу, соединенном с рулевой колонкой.

С резьбой этого червяка контактирует ролик, соединенный с валом, на который посажена сошка – рычаг, взаимодействующий с элементами привода.


Червячный рулевой механизм

Суть работы механизма такова: при вращении вала, винт вращается, что приводит к продольному перемещению ролика по его резьбе. А поскольку ролик установлен на валу, то это смещение сопровождается поворотом последнего вокруг своей оси. Это в свою очередь приводит к полукруговому движению сошки, которая и воздействует на привод.

От механизма типа «червяк-ролик» на легковых авто отказались в пользу «шестерни-рейки» из-за невозможности интегрировать в него гидроусилитель (на грузовых авто он все же имелся, но исполнительный механизм был вынесенным), а также достаточно сложной конструкции привода.

Винтовой тип

Конструкция винтового механизма – еще сложнее. В ней также имеется винт с резьбой, но контактирует он не с роликом, а со специальной гайкой, на внешней стороне которой нанесен зубчатый сектор, взаимодействующий с таким же, но сделанным на валу сошки. Также существуют механизмы с промежуточными роликами между гайкой и зубчатым сектором. Принцип же действия такого механизма практически идентичен червячному – в результате взаимодействия вал проворачивается и тянет сошку, а та в свою очередь – привод.


Винтовой рулевой механизм

На винтовой механизм можно установить гидроусилитель (гайка выполняет роль поршня), но на легковых авто он не применяется из-за массивности конструкции, поэтому и используется он только на грузовиках.

Износ и неисправности

Система управления автомобилем обладает сравнительно простой конструкцией, что обеспечивает узлу большой ресурс. Но со временем составные компоненты рулевого управления изнашиваются (ломаются они реже), что сильно сказывается на управляемости авто, а соответственно и на безопасности движения.

Износу подвержены компоненты, которые взаимодействуют с иными составляющими или обладают подвижными элементами:

  • карданные шарниры колонки;
  • пара «шестерня-рейка»;
  • втулки рейки;
  • рулевые наконечники;

Износы указанных компонентов приводят к появлению люфта в рулевом управлении, из-за которых снижается управляемость машины (уменьшается взаимосвязь между управляемыми колесами и рулем).

Поскольку люфты в компонентах узла появляются сразу и от них не избавиться, установлены граничные нормы износа рулевого управления. Для легковых авто критическим является суммарный люфт, превышающий 10 град., а для грузовых авто – 20 град. Суммарный люфт определяется с помощью специального прибора – люфтомера.

Если люфт превышает граничные нормы, узел требует ремонта. Устранение износа в наконечниках, карданных шарнирах выполняется путем их замены.

Для устранения люфта в паре «шестерня-рейка» в конструкции механизма предусмотрен специальный регулировочный винт, которым «выбирается» зазор, образованный между зубьями. Но при сильном износе зубьев регулировка уже невозможна, и восстановление нормальной работоспособности механизма выполняется путем ремонта с заменой изношенных элементов.

Помимо износа в узле возможно и появление неисправностей, которые проявляются в виде повышения усилия при повороте в сторону, подклиниваний, хрустов. Такие симптомы указывают на поломки в механизме – выкрашивание зубьев шестерни и сектора рейки, их граничный износ.

Разновидности и типы рулевых механизмов

Прежде, чем говорить об усилителях руля, давайте немного внимания уделим рулевому механизму. Одним из первоклассников рулевых механизмов стал рулевой механизм типа «червяк–ролик», работа которого основана на использовании шестеренчатой червяной пары, но данный тип механизма, можно сказать, уже остался в прошлом.

Широкое распространение получил реечный тип рулевого механизма, еще его называют «шестерня–рейка». Реечный рулевой механизм в основном используется на переднеприводных автомобилях с подвеской типа МакФерсон. Рулевой механизм типа «шестерня–рейка» обеспечивает удобное, легкое и точное управление автомобилем.

Неисправности, диагностика и ремонт рейки рулевой

Как уже было сказано выше, есть три основных вида рулевых реек:

  • механическая;
  • гидравлическая;
  • электрическая;

Также можно выделить комбинированные системы, однако подобные решения не так широко распространены и обычно встречаются на дорогих авто высокого класса. Так или иначе, существуют как общие неполадки для всех типов, так и поломки, зависящие от конкретного вида рулевой рейки.

В любом случае, нужно помнить, что рулевая рейка является далеко не самым дешевым узлом. По этой причине при появлении малейших признаков неисправности нужна диагностика рулевой рейки, после чего принимается решение о ремонте или замене узла.

Первое, водителю нужно знать признаки неисправности рулевой рейки. Как правило, основная причина выхода данного узла из строя — сбои в работе управляющей электроники, течь рабочей жидкости или сильный износ отдельных частей.

На проблему укажет снижение уровня рабочей жидкости (масла) в бачке системы с гидроусилителем или электрогидроусилителем. Если же течи масла нет, тогда основными признаками неполадок рейки принято считать:

  • явное изменение усилия на руле (обычно в сторону утяжеления);
  • руль крутится рывками, толчками, усилие неравномерно;
  • в определенных точках руль «клинит» (рейку закусывает);
  • при проезде неровностей слышен стук, появилось биение руля;
  • имеют место заметные люфты рулевой колонки;

При появлении даже одного из указанных симптомов нужна диагностика. Для проверки на конкретном авто нужно, как минимум, поднять машину на подъемнике, осмотреть рейку и пыльники на предмет повреждений корпуса, трещин, течей масла.

Также нужно оценить люфты в области рулевых тяг, на рулевой колонке, отдельно проверяется усилие на руле и т.д

Если система сложная (особенно с ЭУР и комбинированными решениями), отдельное внимание уделяется электронике, датчикам, сервомеханизмам (часто необходима компьютерная диагностика)

При этом следует помнить, что затягивать с проверкой рейки нельзя. Дело в том, что даже малейшая неисправность будет прогрессировать, а эксплуатация авто с неисправным рулевым управлением небезопасна и может стать причиной ДТП.

Также важно учитывать, что в ряде случаев на начальном этапе можно остановить разрушение рейки, то есть ограничиться ремонтом. Если же проблему игнорировать, через время узел будет поврежден так сильно, что нужна будет только его полная замена в сборе, что достаточно дорого

В случае, когда выявлено, что неисправна рулевая рейка, ремонт часто бывает возможен. Для этого необходимо приобрести ремкомплект рулевой рейки. Как правило, ремкомплект на рулевую рейку предполагает возможность замены ряда комплектующих в рамках переборки данного узла.

Зачастую, в таком комплекте есть пыльники, сальники и уплотнительные кольца, а также подшипники, опорные втулки и втулки скольжения, пружины и т.д. Такие детали позволяют восстановить работоспособность рулевой рейки без необходимости полной замены узла.

Однако, это решение подходит только для реек, которые изношены естественным путем. Если рейка повреждена (разбита), вал поражен коррозией, имеются проблемы с золотниковым механизмом и т.д, в такой ситуации нужна или полная реставрация рулевой рейки, или замена на новый узел. Как правило, второй вариант предпочтительнее, но получается заметно дороже.

В свою очередь, реставрация рейки рулевой предполагает шлифовку зубчатого вала, восстановление зубьев, изготовление втулок и сальников под новые размеры, пескоструйную обработку корпуса рейки и т.д. Качество работы и надежность такого узла напрямую будет зависеть от опыта и квалификации специалиста, выполняющего ремонт.

Конструкция гидроусилителя автомобиля МАЗ

1 — гидроцилиндр; 2 — шток; 3 — нагнетательный трубопровод; 4 — поршень; 5, 31 и 32 — пробки; 6— корпус шаровых шарниров; 7 — регулировочная гайка зазора шарового шарнира продольной тяги; 8 — толкатель; 9 — шаровой палец продольной рулевой тяги; 10 — шаровой палец сошки; 11 — сливной трубопровод; 12 — крышка; 13 — корпус распределителя; 14 — фланец; 15 и 17 — трубопроводы; 16 — хомут крепления уплотнителя; 18 — масленка; 19— сухарь; 20 — стопорный винт; 21 — крышка гидроцилиндра; 22— винт; 23— внутренняя шайба крепления чехла; 24 — головка штока; 25 — шплинт; 26 — штуцер сливного трубопровода; 27— штуцер нагнетательного трубопровода; 28 — держатель шлангов; 29 — регулировочная пробка зазора шарового шарнира сошки; 30 — золотник; 33 — стяжной болт; 34 — соединительный канал; 35 —стакан; 36 — обратный клапан.

Жидкость, подаваемая насосом по магистрали нагнетания в распределитель, заполняет две крайние кольцевые полости и в прямолинейном движении автомобиля, проходя между кромками золотника в центральную кольцевую полость, по трубопроводу возвращается в бачок насоса. При повороте рулевого колеса шаровой палец сошки перемещает золотник в сторону от нейтрального (среднего) положения. Вследствие этого крайняя и центральная кольцевые полости разъединяются буртиком золотника и жидкость насосом подается в одну из полостей силового цилиндра, а из другой сливается в бачок. Под действием давления жидкости силовой цилиндр перемещает шаровой палец продольной рулевой тяги и весь золотниковый механизм. Через каналы в золотнике жидкость под давлением всегда передается в реактивные камеры, поэтому золотник стремится вернуться в нейтральное положение.

Особенности правостороннего и левостороннего рулевого управления

Ни для кого не является секретом, что закон некоторых стран предусматривает левостороннее движение по дороге. В этом случай рулевое колесо будет установлено с правой стороны авто, а водитель, естественно, будет сидеть там, где привычно в нашем регионе видеть переднего пассажира.

Разница такого рулевого управления заключается не только в расположении руля в салоне. Производитель адаптирует также и рулевой механизм в соответствии с подключением к редуктору. Но даже в таком случае автомобиль, предназначенный для эксплуатации на дорогах с левосторонним движением, можно переоборудовать под условия правостороннего. Для этого перед покупкой оригинального автомобиля следует выяснить, продаются ли соответствующие рулевые механизмы, позволяющие переоборудовать данный автомобиль.

На некоторых типах сельскохозяйственной техники используется гидравлическая система, которая позволяет устанавливать руль в любой части кабины. В этом случае связь между рулевым колесом и приводом рулевого механизма обеспечивается гидравликой, которая управляется насосом-дозатором.

В такой модификации отсутствует люфт (даже заводской), так как в ней нет редуктора с шестеренчатой, червячной или винтовой передачей. Конечно, в легковом транспорте такая система встречается крайне редко. Основное ее применение – крупная спецтехника.

Требования к системе рулевого управления

Система рулевого управления преобразует соз­даваемые водителем вращательные движения рулевого колеса в изменение угла поворота управляемых колес автомобиля. Конструкция и схема системы призваны обеспечить удобное и безопасное рулевое управление автомобиля во всех ситуациях и на всех скоростях. Вся си­стема рулевого управления, от рулевого колеса и до управляемых колес, должна в этих целях обладать следующими свойствами.

Передача инициируемых водителем руля­щих движений на рулевом колесе без люфта особенно важна при движении по прямой. Это гарантирует безопасное, неутомительное для водителя управление автомобилем, пре­жде всего на средних и высоких скоростях.

Поэтому рулевой механизм должен быть очень жестким. Это необходимо для обеспе­чения точной управляемости и преодоления отклонения от заданного угла поворота ру­левого колеса под действием изменяющихся возвратных сил, возникающих, например, при изменении бокового ускорения.

Слабое трение в рулевом механизме по­зволяет водителю получать через реактивные силы тактильную обратную связь, дающую информацию о коэффициенте сцепления между дорогой и шинами. Слабое трение также помогает колесам выровняться для движения по прямой. В системах рулевого управления с мускульной энергией слабое трение обеспечивает небольшие движущие силы. В системах рулевого управления с усилителем оно повышает эффективность управления.

Кинематические параметры рулевого управления и конструкция управляемой оси автомобиля должны быть такими, чтобы во­дитель мог чувствовать величину сцепления между шинами и дорогой.

Требования к рулевому управлению

Требованиями к функционированию системы рулевого управления являются:

Легкое, безопасное рулевое управление автомобилем. Сюда, к примеру, относится тенденция рулевого управления автоматиче­ски возвращаться в положение прямолиней­ного движения при отпускании руля.

Максимально возможное демпфирование колебаний, передаваемых от колес автомо­биля на рулевое колесо при движении по не­ровным дорогам. Но этот процесс не должен приводить к потере обратной связи в рулевом управлении.

Для обеспечения чистого качения колес и, соответственно, предотвращения их из­быточного износа вся рулевая кинематика должна удовлетворять условию Аккермана. Это означает, что оси управляемых колес должны пересекаться в одной точке с осью задних колес (рис. «Условие Аккермана» ).

Достаточно жесткая схема всех компонен­тов рулевого механизма означает, что даже малые инициируемые водителем рулевые движения преобразуются в изменение на­правления управляемых колес, обеспечивая безопасную и точную управляемость авто­мобиля.

Угол поворота рулевого колеса от упора до упора по соображениям комфорта дол­жен быть как можно меньше при парковке и движении с небольшой скоростью. Однако на средних и высоких скоростях рулевое управ­ление не должно быть столь чувствительным.

Требования законодательства, предъявляемые к системам рулевого управления автомобилей

Требования законодательства, предъявляе­мые к системам рулевого управления автомо­билей, описаны в международных правилах ECE-R79. К этим требованиям, наряду с базовыми функциональными требованиями, относятся максимально допустимые управ­ляющие силы для исправной и неисправной систем рулевого управления. Эти требования регламентируют прежде всего поведение ав­томобиля и рулевого управления при въезде на круг и выезде с круга. Для автомобилей всех категорий: после отпускания рулевого колеса при движении автомобиля по окруж­ности на скорости 10 км/ч, радиус поворота автомобиля должен увеличиться или как ми­нимум остаться тем же.

Для автомобилей категории М1 (легко­вые автомобили с числом посадочных мест до 8): когда автомобиль в тангенциальном направлении выезжает из круга с радиусом 50 м на скорости 50 км/ч, в системе рулевого управления не должно возникать никаких не­обычных вибраций. В автомобилях категорий М2, М3, N1, N2 и N3 это поведение должно демонстрироваться на скорости 40 км/ч или, если это значение не достигается, то на мак­симальной скорости.

Это поведение также предписывается в случае неисправности у автомобилей с гидро- или электроусилителем рулевого управления. У автомобилей категории М1 это должно быть возможно в случае отказа сер­вопривода рулевого управления для въезда со скоростью 10 км/ч в течение 4 секунд в круг радиусом 20 м. Управляющее усилие на рулевом колесе не должно превышать 30 даН (табл. «Нормы рабочих усилий в системе рулевого управления» ).
