Прогорела прокладка головки блока цилиндров: симптомы неисправности

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

  1. Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
  2. Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
  3. Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
  4. Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

Появление  масляной пленки в системе охлаждения

Это самый редкий вариант пробоя прокладки, так как, как правило, масляный канал уплотняется медной вставкой.  И, тем не менее, такой пробой встречается.

Выглядит пробой вот так:

Дело в том, что давление в системе смазки достигает 6 кг/см и естественно оно превосходит давление в системе охлаждения, поэтому масло начинает попадать в антифриз и образуют масляную пленку в расширительном бачке.

Диагностируется такой пробой просто —  если вы часто заглядываете под капот и  видите в расширительном бачке появление  масляной пленки, можно сделать предположение о том, что пробита прокладка ГБЦ.

Конечно, если у вас автомобиль оборудован теплообменником масло — антифриз,  или в машине установлена автоматическая коробка перемены передач,  необходимо сначала проверить эти узлы,  а потом уже проверять на неисправность прокладку головки блока цилиндров.

Признаки и причины прогорания прокладки головки блока цилиндров

Прогорание прокладки головки блока может привести к течи и (или) смешению рабочих жидкостей и газов двигателя, так как она уплотняет соединения каналов и камер сгорания. Например, моторное масло с охлаждающей жидкостью (ОЖ), охлаждающая жидкость с газами из камер сгорания. В результате нарушается нормальная работа двигателя автомобиля практически на всех режимах, так как отказывает один из цилиндров.

Признаки неисправности: прогорела («пробита») прокладка головки блока цилиндров

Моторное масло смешивается с охлаждающей жидкостью (ОЖ), признаки неисправности

Прогорела часть прокладки между масляным каналом и каналом охлаждающей жидкости.

— При этом на масляном щупе и на пробке маслоналивной горловины появляется светлый налет (водно-масляная эмульсия). Количество этой эмульсии может быть больше или меньше, в зависимости от степени прогорания прокладки. Уровень масла в поддоне повышается. В расширительном бачке системы охлаждения на поверхности охлаждающей жидкости возможны масляные разводы.

— Уровень охлаждающей жидкости в расширительном бачке падает без видимой утечки.

— Наблюдается белый дым из глушителя с сладковатым запахом тосола, который не исчезает после прогрева.

— Двигатель «троит», теряет мощность и приемистость, повышается расход топлива.

— Свеча в нерабочем цилиндре мокрая.

Устраняется неисправность только заменой прокладки, проверкой головки блока (возможно, ее «повело» от перегрева) и ее шлифовкой, заменой масла и охлаждающей жидкости с промывкой систем.

Охлаждающая жидкость смешивается с газами из камеры сгорания, признаки неисправности

Прогорела часть прокладки между каналом охлаждающей жидкости и камерой сгорания одного из цилиндров.

В зависимости от степени прогорания прокладки симптомы могут быть следующие.

— Бурление охлаждающей жидкости от выходящих газов и сильное, постоянное повышение уровня в расширительном бачке системы охлаждения.

— Течь ОЖ через крышку в расширительном бачке, в особо запущенных случаях выбивание этой крышки или раздувание бачка (так как прорвавшиеся газы создают избыточное давление в системе охлаждения). По этой же причине начинают течь радиатор, патрубки, насос охлаждающей жидкости и т.п. Патрубки становятся твердыми их сложно прожать рукой.

— Постоянное завоздушивание системы охлаждения, приводит к тому, что перестает работать печка (так она самая высокая точка СО и газы скапливаются именно в ней), термостат без видимых причин начинает несвоевременно открываться, что вызывает перегрев двигателя. Температура при прогреве и работе скачет то выше, то ниже.

— Цилиндр двигателя, в котором произошло такое прогорание, начинает хуже работать или отказывает вовсе, что приводит к «троению» двигателя, падению мощности и приемистости, повышению расхода топлива.

Убедиться в наличии газов в охлаждающей жидкости можно, надев тонкую резиновую перчатку или воздушный шарик на горловину расширительного бачка (крышка горловины снята) и запустив двигатель – выходящие из горловины газы будут надувать перчатку.

Лечится проблема установкой новой прокладки под головку блока и шлифовкой головки блока, если требуется.

Течь масла или ОЖ, прорыв газов с боковых сторон двигателя из-под прокладки головки блока

Течь ОЖ или масла можно наблюдать, визуально осмотрев двигатель со всех сторон в районе прилегания головки блока к блоку цилиндров. Звуки от прорывающихся наружу газов можно услышать, прислушавшись к работе двигателя на холостом ходу. При этом в зависимости от степени прогара будет наблюдаться падение уровня ОЖ в расширительном бачке и уровня масла в поддоне.

Причины неисправности: прогорела прокладка головки блока цилиндров

— Перегрев двигателя в следствии неправильно установленного угла опережения зажигания (позднее зажигание), либо неисправности системы охлаждения или ее вентилятора.

— Слабая или неравномерная затяжка болтов головки блока после ремонта.

— Установка прокладки головки наперекос при ремонте.

— Применение некачественного топлива.

— Низкое качество изготовления ремонтной прокладки под головку блока.

Примечания и дополнения

— Помимо прогорания прокладки головки блока «троение» могут вызвать такие неисправности двигателя как: прогорание клапана, нарушение зазоров в клапанном механизме, износ поршней и цилиндров, смещение фаз газораспределения (ремень ГРМ перескочил на зуб-другой), наличие трещин в головке блока или блоке цилиндров.

— Измерение компрессии поможет определить не герметичный цилиндр при повреждении прокладки в районе камер сгорания.

Источник

Какой материал для прокладки лучше

Прокладки из разных материалов

При замене прокладки у многих автовладельцев возникает резонный вопрос, какая прокладка лучше — из металла или паронита? Каждый из этих материалов имеет свои преимущества и недостатки. При этом нужно понимать, что если производитель рекомендует использовать прокладки из определенного материала, то необходимо придерживаться этих требований.

Как правило, металлическая прокладка более крепкая, чем ее паронитовый аналог. Поэтому ее целесообразно ставить на мощные турбированные или форсированные двигатели. Если же вы не планируете тюнинговать мотор вашего автомобиля, а просто эксплуатируете его в щадящем режиме, то для вас не имеет большого значения выбор материала. Соответственно, вполне подойдет и паронитовая прокладка. Тем более, что этот материал является более гибким, и способен плотнее прилегать к рабочим поверхностям.

Также при выборе необходимо учитывать, что материал, из которого изготовлена прокладка, не оказывает первоочередное влияние на срок ее службы. Гораздо более важным показателем является то, как была установлена прокладка. Дело в том, между отдельными группами отверстий очень тонкие стенки. Поэтому, если прокладку установить не точно на посадочное место, то велика вероятность прогара даже у самого крепкого материала.

Самым явным признаком, того, что прокладка была установлена неверно, является ее быстрый выход из строя. Также если вы неправильно установили ее, машина может попросту не завестись. У дизельных двигателей при этом еще может слышаться и стук поршней. Это происходит по причине того, что поршень задевает край прокладки.

Заключение

В случае, если у вас пробита прокладка ГБЦ, то ездить на неисправном автомобиле нежелательно. Поэтому рекомендуем вам при обнаружении пробития прокладки сразу же заменить ее

Кроме этого, важно не только обнаружить сам факт того, что она пробита, но и причину этого. В частности, почему перегревается двигатель или возникают другие неисправности

В процессе замены контролируйте значение момента на крепежных болтах. Своевременная замена прокладки ГБЦ избавит вас от больших финансовых трат по ремонту более дорогостоящих узлов. Чем дольше вы будете ездить на машине с пробитой прокладкой ГБЦ, тем больше вероятность, что из строя выйдут другие, более дорогостоящие и важные узлы двигателя.

Источник

Причины прогорания прокладки

Причин, почему прогорает прокладка ГБЦ немного, а у нового двигателя всего одна – перегрев. Даже незначительное время работы мотора при температуре выше нормы может стать причиной этой неисправности. В данном случае прокладка может прогореть совсем немного, и неопытные автомобилисты не замечают первые появившиеся симптомы. В процессе дальнейшей эксплуатации прогар увеличивается, и признаки проявляется все сильнее. Из-за того, что многие владельцы машин обращаются к специалистам не после перегрева, а спустя некоторое время эксплуатации, когда неисправность становится явным фактом, они не связывают прогорание прокладки с имевшим место недавним перегревом и требуют от мотористов других объяснений почему прогорела прокладка ГБЦ.

При недостаточном объеме охлаждающей жидкости, можно не заметить незначительный перегрев головки, так как жидкость, циркулируя в системе, успевает охлаждаться в радиаторе, но при этом не успевает отводить тепло в нужном количестве. Приборы в авто показывают температуру охлаждающей жидкости, а не температуру деталей мотора. Таким образом, эксплуатируя машину с недостаточным уровнем тосола можно пропалить прокладку, не поняв, что причиной стал перегрев.

Бывает прогорание из-за некачественной прокладки, но это в большей степени касается двигателей после ремонта. На новых автомобилях это случается крайне редко. Еще на ремонтных моторах причиной подобной неисправности могут стать факторы, связанные с качеством проведенного ремонта:

  • неудовлетворительное состояние привалочных поверхностей (плохо очищены остатки старой прокладки, раковины или царапины на плоскостях, деформация головки);
  • неправильный момент затяжки болтов ГБЦ;
  • нарушен порядок затяжки болтов ГБЦ;
  • неправильно подобрана толщина прокладки (на моторах, где они бывают разных размеров).

Как узнать что пробита прокладка ГБЦ


Как узнать что пробита прокладка ГБЦ Понять, пробита ли прокладка ГБЦ, можно, воспользовавшись одним из нескольких методов. В данном случае диагностика несложная, и по плечу любому, даже начинающему и неопытному водителю.

Для проверки целостности прокладки необходимо выполнить одно из следующих действий:

При запущенном двигателе визуально осмотреть, не идет ли дым из щели между ГБЦ и БЦ. Также послушать, не доносятся ли оттуда громкие звенящие звуки, которых до этого не было.

Осмотреть поверхности крышек радиатора и расширительного бачка системы охлаждения, а также горловины для заливки масла в двигатель. Для этого их нужно просто открутить и визуально осмотреть. В случае, если антифриз попал в двигатель, то на крышке масляной горловины будет эмульсия рыжеватого цвета. Если же масло попало в антифриз, то на крышках радиатора или расширительного бачка будут маслянистые отложения.

Убедиться, что из выхлопной трубы не идет белый дым (на самом деле это пар). Если он есть — значит, велика вероятность прогара прокладки. Особенно, если выхлопной дым имеет сладковатый запах (в случае, если вы в качестве охлаждающей жидкости используете антифриз, а не обычную воду). Параллельно с этим обычно уровень ОЖ в радиаторе падает. Это косвенный признак упомянутой неисправности.

Проверить, поступают ли выхлопные газы в систему охлаждения. Это можно сделать двумя способами — визуально и с помощью подручных средств. В первом случае достаточно открутить крышку радиатора или расширительного бачка и посмотреть, нет ли там интенсивного бурления. Однако даже если интенсивных “гейзеров” там не наблюдается, необходимо воспользоваться подручными средствами. Чаще всего для этого используют банальный презерватив.

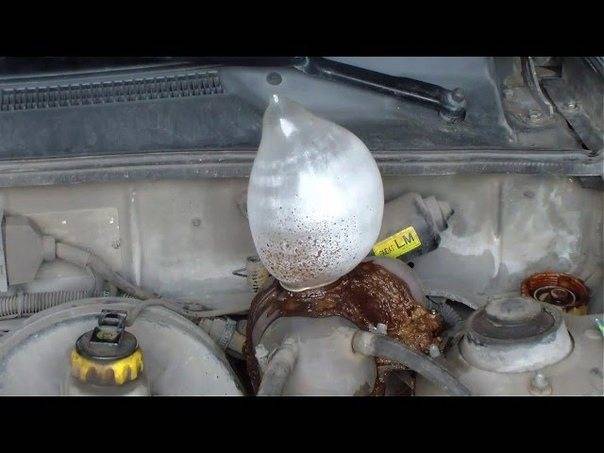

Как проверить прокладку ГБЦ с помощью презерватива

Одним из действенных и популярных методов проверки является метод с использованием воздушного шарика или презерватива. Его надевают на горловину расширительного бачка, предварительно открутив крышку. Главное, чтобы презерватив сидел на горловине плотно и обеспечивал герметичность (вместо презерватива можно использовать пакет или воздушный шарик, однако диаметр презерватива обычно идеально подходит для горловины бачка). После того, как вы наденете его на бачок, необходимо запустить двигатель и дать ему поработать несколько минут на оборотах , если он начал наполняться выхлопными газами — это значит, что пробита прокладка ГБЦ.

Проверка прокладки бутылкой

Еще один метод, как определить, пробита ли прокладка ГБЦ, часто используют на грузовых машинах. Для этого достаточно иметь небольшую бутылку с водой (например, объемом 0,5 литра). Как правило, на расширительных бачках имеется сапун (трубка, с помощью которой поддерживается одинаковое с атмосферным давлением в закрытой емкости). Метод очень прост. При заведенном двигателе необходимо конец сапуна поместить в емкость с водой. В случае, если прокладка пробита, то из трубки начнут выходить пузырьки воздуха. Если их нет — значит, с прокладкой все в порядке. Если при этом из сапуна начала появляться охлаждающая жидкость — это также означает, что с прокладкой все в порядке.

Два описанных выше метода подходят для диагностики неисправности, когда выхлопные газы прорываются в рубашку охлаждения. Эти методы очень действенны и используются автомобилистами уже десятки лет.

Прогар прокладки между двумя соседними камерами сгорания

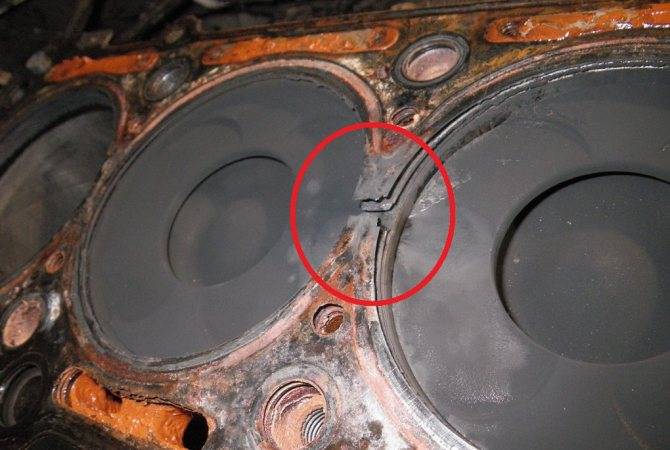

Прогар прокладки между 2 и 3 цилиндром. Ожидаемо, так как компрессия в них упала.

Отдельно стоит отметить случай, когда прокладка прогорает между двумя соседними камерами сгорания. Явных, визуальных признаков такого прогара нет.

Зато есть симптомы, говорящие о прогаре такого характера — снижение мощности двигателя, высокий расход топлива, трудный пуск при полностью исправных системах зажигания, питания и отрегулированном газораспределительном механизме.

Диагностика

Замер компрессии

В случае пробоя прокладки компрессия в двух соседних цилиндрах будет на порядок ниже номинальной, что говорит о пробое.

В этом случае при замене прокладки стоит внимательно изучить место прогара, возможно, там появилась раковина или микротрещина, а она и дальше будет вызывать прогар прокладки именно в этом месте.

Рекомендуем: Всё о давлении масла в двигателе: какое должно быть, как измерить

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9…10 кгс.

По статистике, в около 80% случаев, когда прокладка выходила из строя причиной этому служили неправильные моменты затяжки или несоблюдение ее последовательности (схемы).

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

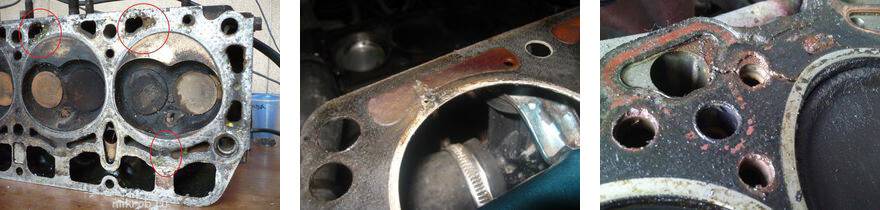

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов

В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Процесс замены (для 8 клапанного авто)

Процедуру лучше проводить на эстакаде и или смотровой яме. Для работы следует приготовить:

  • динамометрический ключ;
  • гаечные ключи;
  • торцовые головки, в том числе «Torx»;
  • отвертку;
  • новую прокладку;
  • емкость для слива охлаждающей жидкости (ОЖ);
  • чистые тряпки.

Процедура замены прокладки ГБЦ на ВАЗ 2114 своими руками состоит из следующих шагов:

  1. Сначала необходимо обесточить автомобиль. Для этого отсоединяется минусовая клемма от аккумулятора.
  2. Далее следует зафиксировать поршень первого цилиндра в положение ВМТ.
  3. Затем сливаем ОЖ в приготовленную тару.
  4. После этого нужно стравить давление в топливной системе, если автомобиль был недавно в поездке.
  5. На следующем шаге приемную трубу выхлопной системы необходимо отсоединить от выпускного коллектора.
  6. Демонтируем крышку ГБЦ. Вместе с ней можно отсоединить ресивер и дроссельный узел, а также впускной и выпускной коллекторы.
  7. Ослабив хомут, удерживающий воздухоподводящий патрубок на дроссельном узле, снимаем его с узла вместе со шлангом забора воздуха и корпусом воздухофильтра.
  8. На левом торце головки ВАЗ 2114 находятся «массовые провода», которые нужно отсоединить и снять топливную рамку с элементами топливной системы.
  9. Открутив крепежные винты, которыми крепится передняя крышка, снимаем ее и ремень ГРМ. Обязательно следует зафиксировать коленвал и распредвал от прокручивания.
  10. Далее следует извлечь натяжной ролик и дистанционную шайбу.
  11. Открутив крепежный болт снимаем зубчатый шкив распредвала.
  12. На следующем этапе снимаем заднюю крышку: сначала откручиваем гайку, удерживающую крышку, а потом остальные крепежные болты.
  13. Используя крестовую отвертку, откручиваем винты, ослабляя хомуты и последовательно отсоединяя все шланги от выпускного патрубка головки блока цилиндров ВАЗ 2114: подводящий патрубок радиатора, термостат со шлангом, а также подводящие шланги дроссельного узла и отопления, Крестовой отверткой ослабляем хомуты
  14. Открутив крепежные гайки нужно отсоединить от топливных трубок шланги слива и подачи топлива.
  15. Далее, с помощью шестигранника нужно открутить 10 болтов крепления. Желательно их проворачивать последовательно на половину оборота по определенной схеме. Благодаря этому снимается напряжение и исключается деформация крышки. Затем следует вытащить винты вместе с шайбами. Откручиваем шестигранником 10 болтов
  16. На следующем этапе демонтируется ГБЦ вместе с прокладкой.
  17. Далее, обязательно нужно очистить соприкасающиеся поверхности от загрязнений и металлической стружки. Кроме того, следует проверить, чтобы в резьбовых отверстиях крепежных болтов головки отсутствовало масло.
  18. Устанавливаем новую прокладку с учетом 2-х центрирующих втулок так, чтобы отверстие, имеющее медную окантовку, предназначенное для прохождения масла, находилось между третьим и четвертым цилиндрами. Устанавливаем новый расходник с учетом направляющих
  19. Прежде чем устанавливать ГБЦ необходимо проверить, чтобы на 1-м цилиндре были закрыты оба клапана.
  20. Далее, винты вставляем в отверстия и закручиваем в четыре этапа соответственно указанной ниже схеме. Схема закручивания болтов крепления головки На первом этапе винты следует затягивать с моментом 20 Н.м, на втором — 69,4–85,7 Н.м, на третьем нужно дотянуть винты на 90 градусов, на четвертом винты окончательно доворачиваем на 90 градусов.
  21. Установив на место головки блока цилиндров, следует присоединить в обратной последовательности все шланги и подключить провода и разъемы датчиков. Устанавливая шкив распредвала, следует проследить, чтобы выступающая часть ступицы была обращена к двигателю.
  22. Далее, необходимо проверить и отрегулировать при необходимости зазоры в приводе клапанов. После установки ремня ГРМ поверить его натяжку.

Признаки пробитой прокладки головки блока цилиндров

Чтобы точно определить пробой ГБЦ, нет необходимости разбирать агрегат или снимать головку. Мотор сам укажет на неисправность появлением некоторых важных симптомов.

Нарушение прокладки между цилиндром и системой охлаждения

В систему охлаждения двигателя входит головка цилиндров. По специальным каналам антифриз циркулирует внутри головки и блока, затем в систему. На пробой между цилиндром и системой охлаждения укажет следующее:

  1. В картере двигателя существенно возрастёт объем масла из-за попавшего в него тосола. Поступившая в поршневую группу жидкость начнет испаряться, выходить вместе с рециркулируемыми газами. Будет заметно, как выхлопные газы приобретут белый цвет.


Белый дым из выхлопной системы автомобиля с пробитой прокладкой ГБЦ

  1. Появление масляных пятен в радиаторе или расширительном баке, наличие густой смеси на клапане радиатора. Причина в том, что горючее попало в систему охлаждения.

Все эти признаки можно определить визуально, без необходимости демонтажа головки.

Повреждение прокладки между цилиндрами

Этот пробой определяется по работе двигателя. Появляется нестабильность оборотов, плохой запуск. Компрессионный замер внутри цилиндров поможет узнать причину нестабильной работы мотора. Компрессия в двух, рядом стоящих цилиндрах, будет завышена из-за пробития прокладки между ними.


Повреждение прокладки между цилиндрами

Выход отработанных газов из-под головки блока цилиндров

Этот пробой — следствие перегрева двигателя, неравномерного натяжения гаек, скрепляющих головку и блок. Из-за высокого давления в системе сжатия выхлопные газы будут выходить в месте стыка двух узлов. Это можно определить визуально, обычным осмотром места сочленения головки с блоком.

Появление масла на стыке головки и блока цилиндров

Похожая проблема, но теперь неисправно место прохождения масла по каналу из блока в головку. Высокое давление выбивает масло через неплотно прилегающее место соединения.


Появление масла на стыке головки и блока цилиндров

Другие признаки

Если визуально не удается определить пробитие ГБЦ, значит, она неисправна не по внешнему контуру, а в центральной части. Признаки ухудшения герметичности:

  1. Двигатель перегревается из-за недостатка тосола в системе, без признаков его утечки.
  2. Печка недостаточно прогревает салон автомобиля, заметна потеря температуры. Происходит по причине появления стороннего «потребителя» антифриза в системе охлаждения. Тосол уходит еще куда-то.
  3. Свечи зажигания после демонтажа мокрые. При этом нет запаха бензина. Если свеча высохла, на ней присутствует рыжий или красный налет. Антифриз испарился при воздействии высокой температуры в цилиндре.

  1. В расширительном баке возникает пар. Эта причина указывает на попадание отработанных газов в тосол.


Пар в расширительном бачке

  1. На конце выхлопной трубы масляный налет. Указывает на попадание масла в цилиндры.


Масляный налет на конце выхлопной трубы

  1. При попадании тосола в картер двигателя повышается уровень масла и меняется его состав. Масло приобретает белый оттенок со множеством воздушных пузырей. Так как тосол имеет значительную часть воды в составе, она не смешивается с маслом, но закипает от воздействия температуры и давления.
  2. Наличие жидкости на конце выхлопной трубы указывает на смешивание антифриза и отработанного газа. Это признак пробоя прокладки между цилиндром и системой охлаждения.

Все эти симптомы можно выявить во время эксплуатации автомобиля. Пробой не может возникнуть сам по себе. После определения симптомов разгерметизации нужно выявить причину пробоя этого элемента двигателя.
