Если забит катализатор: как понять и что делать водителю

Устройство катализатора и его неисправности

Вначале немного теории по устройству катализатора. Устройство состоит из корпуса, внутри которого помещены специальные бобины.

Бобина состоит из большого количества сот и зачастую изготовлена из керамики. Вся поверхность сот покрыта благородными металлами или их сплавами.

Именно эти металлы и вступают в реакцию с вредными элементами, содержащимися в выхлопных газах, нейтрализуя их.

Катализатор является элементом системы отвода выхлопных газов и размещен он сразу за коллектором.

Работа устройства контролируется двумя лямбда-зондами, один из которых установлен перед нейтрализатором, а второй – за ним.

Сверяя показания этих датчиков электронный блок контролирует работу устройства.

Именно конструкция катализатора и является его слабым местом. Соты бобины имеют достаточно мелкие размеры, поэтому забиться они могут достаточно быстро.

Рассмотрим самые распространенные неисправности каталитического нейтрализатора.

Забивание сот.

Данная проблема возникает зачастую из-за использования некачественного топлива, или же из-за неисправности двигателя, в результате которой в цилиндры попадает масло.

Большое количество сажи в выхлопных газах, образованной в результате неполного сгорания «плохого» бензина или наличия масла в топливе, начинает оседать на стенках сот, приводя к их забиванию.

Разрушение бобины в результате сильного удара по корпусу.

Встречается эта неисправность хоть и редко, но она является очень опасной.

В результате удара по катализатору, к примеру, во время поездок по пересеченной местности, бобина разрушается. При этом мелкие части ее могут попасть в ЦПГ, приводя к еще большим проблемам, можно полностью «убить» двигатель.

Оплавление сот.

Внутренние составляющие катализатора хоть и рассчитаны на работу в среде высоких температур, но превышение их выше критической точки приводит к оплавлению керамической основы.

Исчерпан ресурс катализатора.

Даже если на авто ездили бережно, заправляли его только качественным топливом, со временем устройство все равно выйдет из строя.

Дело в том, что химические реакции постепенно уменьшают слой металла, нанесенного на керамическую основу. Поэтому после длительной эксплуатации слой металла полностью растворяется, и катализатор перестает выполнять свои функции.

Плюсы сотрудничества с компанией «Автокатализатор»

Мы принимаем в скупку катализаторы, снятые с машин отечественного и импортного производства. Сгоревшие, колотые, битые, измельченные, в корпусе и без него — состояние детали не имеет никакого значения.

Если все симптомы указывают на то, что катализатор осыпался, сгорел или вышел из строя по другой причине — смело звоните нам. Мы предлагаем максимально выгодные условия сотрудничества:

1. Покупаем катализаторы в любых количествах — от одной штуки до бесконечности.

1. Работаем с физическими и юридическими лицами, частными фирмами и государственными структурами.

1. Посредникам, перекупщикам и оптовым продавцам начисляем бонусы при каждой сделке (при условии регулярных поставок).

1. Самостоятельно выезжаем на дом, если нет возможности привезти катализатор к нам в офис, и организовываем бесплатную доставку для тех, кто находится за пределами Воронежа.

1. Рассчитываем стоимость катализатора строго в присутствии клиента.

1. Для проверки используем метод спектрального анализа, который позволяет с высокой точностью установить справедливую стоимость катализатора.

Итоговая сумма зависит от содержания в катализаторе драгоценных металлов — платины, палладия и родия. Также на цену влияет год выпуска автомобиля и объем двигателя. Чем они выше, тем дороже можно продать неисправный катализатор. В среднем стоимость составляет от 2000 рублей для отечественных авто, от 2500 — для иномарок.

Расчеты осуществляются любым удобным для вас способом — наличными, переводом на банковскую карту (Visa, MasterCard, Maestro, МИР), с помощью электронных платежей (системы Webmoney, Яндекс Деньги, Qiwi, Paypal).

Налицо симптомы того, что катализатор неисправен? Не беда — его можно удалить или заменить на новый, а демонтированную деталь выгодно продать! Свяжитесь со специалистами компании «Автокатализатор» по телефону, с помощью онлайн-чата или через форму обратной связи — выслушаем, проконсультируем и предложим максимально выгодные условия сотрудничества!

Admiral367 › Блог › Три способа как выявить забитый катализатор.

Как проверить катализатор на противодавление. Три способа выявить забитый катализатор

В статье описаны принципы проверки катализатора в домашних условиях. Благодаря трем проверенным способам вы сможете сами проверить катализатор и вовремя распознать забитый катализатор.

Проверять катализатор нет необходимости до тех пор, пока вы не заметите следующие симптомы:

Авто словно “с якорем” набирает и едет очень туго до определенной скорости, после чего у двигателя словно просыпается второе дыхание, он начинает работать в привычном режиме.Кроме того, эта проблема идет по нарастающей, т. е. авто сначала с трудом набирает 150, потом 120, а через некоторое время с огромным трудом преодолевает отметку в 100 км/час.В некоторых самых тяжелых случаях мотор и вовсе может не запуститься.

Причиной всех вышеописанных симптомов могут быть разные части двигателя, однако не редко проблемы с динамикой начинаются именно когда его пропускная способность снизилась до критической отметки или когда в выхлопной системе полностью забитый катализатор. Производительность двигателя снижается в результате существенного ухудшения вентиляции цилиндров, силовой агрегат не может “вдохнуть” требуемое количество воздуха из-за того, что увеличено противодавление катализатора. Другими словами часть выхлопа застревает в цилиндрах, не позволяя топливно-воздушной смеси как следует заполнить пространство камеры сгорания, кроме того это ведет к разбавлению последней, как результат — снижение мощности (тяги) ухудшение динамики.

Что и почему забивает катализатор?

-Забитый катализатор — результат длительного нарушения в системе выхлопа и двигателе в целом. Причиной может стать повешенное содержание масла в выхлопе, например тогда когда мотор “кушает” масло, а владелец долго ничего не предпринимает по этому поводу.-Катализатор забивается из-за того, что его пропускные соты довольно малы и для того чтобы забить их не требуется много времени, достаточно несколько капель, которые приклеиваются намертво при высокой температуре.-Топливо низкого качества — довольно часто становится причиной того, что забивается катализатор. Остатки топлива, которые не сгорели в цилиндрах — догорают в выпускном коллекторе, вызывая перегрев или оплавление катализатора.-Следующий негативно влияющий на состояние катализатора фактор — дорога вернее то, что у нас принято называть дорогой. Ухабы и бугры, а также любые повреждения механического характера типа удар о “лежачий полицейский” или бордюр может нанести сокрушающий удар хрупкой начинке катализатора. Соты катализатора забивает мелкая крошка, которая отлетела от поврежденной соты.

Теперь собственно о том как проверить катализатор на противодавление?

Три способа выявить забитый катализатор

1. Наиболее простым способом распознать забитый катализатор считается — полный демонтаж катализатора и последующий его визуальный осмотр на предмет просвета в нем. Крепление катализатора иногда настолько прикипает, что снять его получается только при помощи болгарки или других аналогичных приспособлений. Кроме того, конструкции выхлопных систем некоторых производителей настолько замысловатые, что для их демонтажа может потребоваться не один день, в некоторых сложных случаях снять выхлопную вообще не представляется возможным.

2. Самый верный способ как проверить катализатор на противодавление состоит в том, чтобы измерить давление в выпускной системе. Чтобы это сделать нужно вместо первого кислородного датчика, используя переходник, вкрутить манометр, после чего снять показания в разных режимах работы мотора. Общепринятым значением является давление 0,3 кгс/см2 при оборотах 2500 в минуту. Есть правда у этого способа свои недостатки, иногда бывает очень неудобно снимать датчик для проверки этой процедуры. Кроме того, датчики довольно крепко прикипают к выпуску, поэтому для того чтобы их снять приходится изрядно повозиться.

3. Третий способ можно считать самым техничным, поскольку он предусматривает измерение противодавления посредством мотор-тестера. Принцип такой: в место свечи в цилиндр устанавливается специальный датчик давления, после чего производится анализ осциллограммы на повышенных оборотах.

Если давление в выпускной системе превышает 200 кПа, что равно почти 2 кгс/см2 — нужна замена катализатора.

Замена катализатора, если он забился

Стоимость каталитического элемента достаточно высокая. Поэтому многие владельцы недорогих авто, например отечественного производства, не хотят тратить крупную сумму на приобретение нового нейтрализатора. Решение — монтаж пламегасителей (стронгеров) или «пауков». Цена на эти детали небольшая, прослужат они долго.

Что делать, если катализатор забился, а соты разрушились? Придется устанавливать новый агрегат.

Некоторые владельцы авто решают удалить каталитический элемент. Происходит это следующим образом: из нейтрализатора убирают керамические соты и устанавливают на место пустой блок.

При этом на пламегаситель вместо спекшихся керамических сот монтируют трубу, в которой есть много отверстий. В пустоты укладывается базальтовая вата. Делать такой ремонт можно, если ваш бюджет ограничен. При этом можно заливать топливо не самого высокого качества. Срок службы такого усовершенствованного нейтрализатора увеличивается, через него свободно проходят выхлопные газы, мотору будет легче работать.

Несмотря на перечисленные плюсы, у данного способа есть и минусы: двигатель станет громко рычать, система выхлопа быстро выйдет из строя, ведь через нее будут проходить отработанные газы с более высокой температурой. Кроме того, процентное содержание вредных веществ в выхлопных газах возрастет.

Что делать, если катализатор забился, но удалять его вы не хотите? Можно монтировать универсальный нейтрализатор. Его стоимость будет небольшая, установка выполняется просто. Универсальный каталитический элемент – наилучший альтернативный вариант, когда ваш бюджет ограничен.

Катализатор забился, не знаете, что делать? Если вы умеете обращаться со сварочным аппаратом, то сможете установить универсальный катализатор своими руками. Демонтируем трубу, удаляем родной нейтрализатор и ввариваем универсальный.

Что делать, если катализатор забился на современном автомобиле? Удалить нейтрализатор и монтировать пламегаситель не получится. Ведь задний кислородный датчик зафиксирует, что уровень СО превышен. На приборной панели высветится индикатор ошибки.

Что делать: когда будете менять нейтрализатор, придется монтировать «обманку». Выглядит она как маленькая втулка из металла, в которой есть проходные отверстия внутри, а также резьба для лямбда-зонда.

Обратите внимание! В этом случае придется делать перепрошивку электронного блока управления (в зависимости от модели вашего авто).

«Пауки» (впускные коллекторы) устанавливаются взамен верхнего катализатора, если он забился на авто отечественного производства, например Lada. Производит такие впускные коллекторы ООО «СтингерСпорт». Приобрести «пауки» можно в отделе автозапчастей либо в онлайн-магазине. Установка «паука» выполняется просто, поэтому эту процедуру можно делать самостоятельно.

Разберем принцип замены на примере автомобиля Lada Priora:

• В подкапотном пространстве находим гайки крепления выпускного коллектора и откручиваем их. Расположены они снизу под авто, всего 3 крепежа приемной трубы.
• С лямбда-зондов снимаем провода, вытаскиваем коллектор вместе с нейтрализаторами и датчиками.
• Отсоединяем датчики, подключаем их к «пауку».
• Монтируем обратно новый коллектор. Подсоединяем провода. Если вы не хотите, чтобы на приборной панели светился индикатор ошибки, придется делать перепрошивку ЭБУ. Либо установите «обманку» под нижний лямбда-зонд.

Катализатор забился, в результате мощность авто упала. Что делать? Монтируйте «паук», машина будет ехать лучше. Единственный недостаток его использования — в выхлопных газах увеличится процентное содержание СО. Однако динамика машины от этого точно не ухудшится.

Сегодня, даже если состав отработанных газов не будет соответствовать нормам, ездить на машине в нашей стране вам никто не запретит. Однако через 2-3 года правила могут ужесточить. Что делать, если катализатор забился, но вы заботитесь о будущем авто и не хотите наносить вред окружающей среде? В таком случае стоит отказаться от перепрошивки электронного блока управления под Евро-2.

Как проверить катализатор на машине

Как видно, причин для выхода из строя катализатора много. Это может быть качество топлива, сбои в системе зажигания, общее состояние ДВС и т.д. Так или иначе, если двигатель потерял мощность, на панели горит «чек», а также появился нехарактерный шум (напоминает стук мелкого щебня в области выпускного коллектора, звон при разгоне), необходимо проверять катализатор.

Еще один простой способ быстрой проверки катализатора — метод, в рамках которого следует приложить руку к выхлопной трубе и почувствовать, насколько свободно проходят выхлопные газы. Если возникли подозрения, тогда нужна более глубокая диагностика.

Параллельно в ситуации, когда горит «чек», следует сначала выполнить компьютерную диагностику, однако чтобы проверить автомобиль именно на предмет забитого катализатора, желательно применение следующих способов:

• Проверка на противодавление, когда измеряется давление выхлопа, после чего его сравнивают с оптимальными показателями. Чтобы выполнить диагностику, нужен манометр, а также переходник, чтобы его подключить. Далее снимается первый лямбда-зонд и на его место через переходник подсоединяется манометр. Главное, получить максимальную герметичность соединения. После остается завести мотор, погазовать до 3000 тыс. об/мин в течение 10-15 сек. и фиксировать данные с манометра.
• Средние данные таковы: если давление составляет 0.3 кгс/см2, тогда все в порядке, если показатель 0.35 кгс/см2 для ДВС без тюнинга, тогда показания превышают норму. Кстати, если мотор доработан, а давление составляет от 0.5 кгс/см2, тогда это тоже говорит о проблемах с катализатором.

Неисправности катализатора

В принципе существует 4 признака неисправности катализатора:

1. Горящий чек (как было сказано выше ошибка P0420 при диагностике);
2. Снижение тяги;
3. Не приятный запах выхлопа;
4. Дребезжащий звук из-под днища.

Теперь обо всех признаках и симптомах неисправного катализатора автомобиля подробнее.

Ошибка о неисправном каталике загорается лишь в том случае, когда автомобиль имеет два датчика кислорода, а если только одним (тот, что до него), то лямбда и не будет знать что с каталитическим нейтрализатором, что-то случилось.

По поводу оборотов при выходе из строя катализатора — авто начинает что называется «тупить». Наблюдается ухудшение динамики машины, падает мощность двигателя, начинает плохо набирать скорость. В некоторых случаях может наблюдаться дергание или плавание стрелки оборотов на приборке на холостом ходу.

Когда разрушаются соты и происходит нарушение химических процессов выхлопные газы могут приобретать ядовитый и резкий запах сероводорода (он же запах тухлых яиц), очень часто водители могут жаловаться на такие запахи сидя в салоне авто или если принюхаться к газам исходящих с выхлопной. При наличии спец оборудования можно замерить уровень CO и CH, наверняка он будет завышен. На начальной стадии не значительное загрязнение сот катализатора можно и не заметить, ведь выхлоп от некачественного бензина будет похожим. Но водителю потребуется немного интенсивнее жать на педаль акселератора для компенсации потери мощности.

Если уже совсем печаль и катализатор разрушился, то будет слышен дребезжание, бренчанье рассыпавшихся керамических сот либо гудение пустого бочка.

Перечисленные причины неисправности катализатора могут проявляться как комплексно, так и по отдельности. Когда проявились такие признаки неисправности катализатора автомобиля, необходимо делать ремонт катализатора (вырезать и ставить пламегаситель, потребуется устанавливать дополнительно обманку) или же если сеть деньги менять на новый. Так как в таком случае выхлопная система стает не способной эффективно функционировать, а это становится серьёзной опасностью для двигателя. Поэтому если возникли первые симптомы неисправного катализатора нужно предпринимать уже какие-то действия и не запускать ситуацию.

Чаще всего выход из строя катализатор случается по тем причинам:

• нарушены правила эксплуатации (прописаны в руководстве). Вследствие чего оплавляется керамическая сердцевина или забивание сот сажей;
• кончился срок эксплуатации, происходит естественное разрушение каталитического слоя или керамики при долгой эксплуатации авто.
• вследствие механического воздействия, например, после ДТП.

Как проверить катализатор на забитость не снимая

Засоренный каталитический нейтрализатор может быть трудно диагностировать. Прежде чем отправить свой автомобиль в мастерскую или принять решение о замене потенциально хорошего преобразователя, следующая серия тестов поможет вам устранить неполадки устройства, используя некоторые специальные, но недорогие инструменты.

Если вы чувствуете запах «тухлых яиц», то ваш катализатор практически наверняка неисправен. Топливо содержит небольшое количество серы, которая обычно сжигается без запаха. Вероятно, каталитический нейтрализатор имеет внутренние повреждения и не может правильно преобразовать выхлопные газы. Несмотря на то, что тест на запах прост, он не на 100% точен, поэтому попробуйте некоторые из других способов.

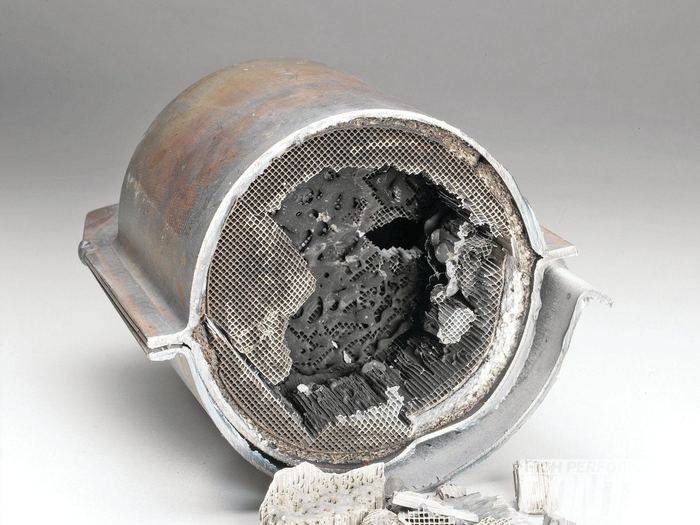

Разрушенный катализатор

В некоторых случаях вы можете услышать дребезг от каталитического нейтрализатора, если элемент внутри него ослабнет или распадется.

Если ускорение автомобиля стало заметно слабее, и вы подозреваете поломку, проедете на своем автомобиле в течение 20-30 минут, чтобы полностью прогреть его. Желательно именно поездить, так как на холостом ходу могут быть другие результаты, катализатор при этом должен разогреться до 400ºС минимум. После поездки поднимите автомобиль с помощью домкрата и снова заведите. Возьмите ИК-термометр и спуститесь под автомобиль.

Инфракрасный термометр — довольно полезная вещь. Недорогие модели стоят в пределах 500-1000 рублей:

Направьте лазер на трубу, по которой выхлопные газы попадают в катализатор, и запишите ее температуру. Затем переместите лазер на заднюю часть каталитического нейтрализатора, где выходят газы.

Места замера температуры

У правильно работающего катализатора температура на выходе (вторая запись) будет на 30-50ºС выше, чем на входе (первая запись).  Это связано с тем, что в катализаторе происходят химические реакции с выделением тепла. Если же у каталитического нейтрализатора проблемы, то температура на входе будет выше либо равна температуре на выходе.

Внимание!
На только заведенных автомобилях выходная температура может быть ниже или одинакова с выходной, так как катализатор не разогрелся и не начал работать во всю силу. Соответственно, нельзя точно сказать, забит он или нет. Инструкция по замеру температуры катализатора (на фото градусы в Фаренгейтах)

Инструкция по замеру температуры катализатора (на фото градусы в Фаренгейтах)

Если нет возможности проверить температуру через инфракрасный прибор, можно воспользоваться диагностическим адаптером (автосканером), например, ELM327. Такие сканеры довольно полезны и позволяют диагностировать общее состояние автомобиля и состояние отдельных его частей. Стоит он около 500-600 рублей.

Для начала нужно подключить сканер в диагностический разъем OBD2 (у старых авто разъем G12, потребуется переходник), включить зажигание и довести авто до рабочей температуры.

Чтобы получить информация об авто, потребуется смартфон или планшет с установленной на нем программой Torque (или аналогами). Подключить телефон к автосканеру можно по Bluetooth и WiFi. После в приложении добавляются два датчика температуры катализатора (Сat B1S1 и Сat B1S2).

Так выглядит информация с датчиков в приложении

Смысл замера как и в случае с ИК-прибором: после продолжительной работы авто температура до катализатора должна быть меньше, чем температура после.

Через данный сканер также можно узнать о состоянии катализатора и через другие другие датчики — датчики кислорода (лямбда-зонды). осциллограмма первого датчика должна быть волнообразной, как на изображении ниже. Второй же график (у датчика после катализатора) должен быть максимально прямой, с еле заметными отклонениями, в пределах между 0,7 и 0,9.

Так выглядят показания для исправного датчика

Ознакомиться с еще парой способов проверки каталитического нейтрализатора можете в видео ниже:

Почему это происходит?

В теории автомобильный катализатор рассчитан на 100-120 тысяч километров пробега. Затем деталь, как правило, выходит из строя — со временем слой металла, нанесенный на керамическую основу, истончается, и катализатор перестает выполнять свои функции.

Но бывает так, что катализатор требует ремонта и замены намного раньше положенного срока. Перечислим основные причины возникновения преждевременных неполадок:

• Некачественное топливо. В плохом горючем повышено содержание свинца, который способен быстро «убить» катализатор.
• Увеличенный расход моторного масла. Чаще всего возникает в случаях, если неисправен двигатель или его системы. Лишнее масло горит в цилиндрах, активно попадает в выхлоп и тем самым разрушает катализатор.
• Пропуски зажигания. Топливо не сгорает в цилиндре, остатки горючего и масло попадают в выхлопную систему, загрязняя и выводя из строя фильтр.
• Механические повреждения, поломки выхлопной системы. Катализатор — достаточно хрупкая деталь, поэтому его можно повредить при агрессивной езде или небрежной эксплуатации.

Как результат — забитый катализатор может сильно навредить двигателю. Если устройство начинает физически разрушаться, его частички могут попасть в цилиндры, что становится причиной серьезных неисправностей. В 80% случаев эксплуатация автомобиля с неисправным катализатором приводит к замене ДВС.

Подведем итоги

С учетом приведенной выше информации становится понятно, что в современных автомобилях катализатор является важным элементом, который в связке с кислородным датчиком оказывает прямое влияние на смесеобразование и работу двигателя в целом. Также проблемы с катализатором могут привести к сбоям в работе ДВС в том случае, если фильтр забит.

Напоследок отметим, что замена каталитического нейтрализатора является наиболее правильным решением, однако если нет средств на покупку новой детали, можно ограничиться установкой пламегасителя. Хотя уровень токсичности выхлопа в данном случае сильно повышается и не соответствует нормам и стандартам, владелец получает возможность нормально эксплуатировать автомобиль с исправно работающим ДВС.

Двигатель стал дымить: виды дымления силового агрегата, черный, белый или синий дым. Как определить, почему появился масляный выхлоп, кольца или колпачки.

Причины появления выстрелов и хлопков в глушителе на разных режимах работы двигателя: холостой ход, перегазовки и т.п. Как найти и устранить неисправность.

Причины дымления холодного и прогретого мотора белым, сизым, синим и черным дымом. Диагностика по цвету выхлопных газов. Как самому найти причину.

Почему дизельный двигатель дымит белым выхлопом. Белый выхлоп дизеля «на холодную» и после прогрева мотора. Основные причины, диагностика неисправностей.

Черный цвет выхлопа дизельного двигателя. Сажа из выхлопной трубы дизеля, причины неполного сгорания топлива. Определение основных неисправностей.

Доступные способы ремонта автомобильного глушителя. Как отремонтировать глушитель при помощи холодной сварки, ремонт глушителя без сварки и т.д.

Последствия забитого катализатора

Катализатор (он же нейтрализатор каталитический, конвертер) — очень нужное устройство для всех видов автомобилей, использующих двигатель внутреннего сгорания. Его главная задача – снизить уровень концентрации токсичных выбросов в выхлопных газах, превращая их в относительно нейтральные вещества.

Катализаторы устанавливают в выпускной системе двигателя. Они выполняют роль фильтров. Устройство представляет собой пористую, с небольшими канальцами, керамическую или металлическую массу покрытую слоем металла, как правило, палладием, родием или платиной.

Со временем каталитический фильтр может засоряться или даже частично разрушаться. Это может негативно влиять на состояние автомобиля.
