Противотуманки ВАЗ 2114 и ВАЗ 2115: что лучше выбрать

Обжалование лишения водительских прав за ксеноновые лампы

П.3 ст.12.5 КоАП четко прописывает, что за ксенон в ПТФ или иных фарах впереди авто полагается штраф – лишение прав с конфискацией.

Предлагаем ознакомиться Штраф за обгон под знак обгон запрещен в 2020 году — первый раз, без разметки, на камеру, повторно

То есть демонтаж ксеноновой фары на месте остановки ТС абсолютно легитимный. Другое дело, что инспектор обязан изъять осветительное устройство по закону, с соблюдением всех правил. Водитель может обжаловать в судебной инстанции не только конфискацию, но и лишение прав. При положительном решении суда водителю вернут права. Но, вполне возможно, ему не избежать штрафа.

Избежать изъятия прав возможно только с помощью оспаривания в суде. Лазейка кроется в следующем: в ст.12.5 КоАП ни словом не упоминается установленный ксенон в противотуманки или иное место. Сказано лишь о том, что недопустимо:

  • определенный цвет осветительных приборов;
  • нарушение режима их эксплуатации.

Строго говоря, популярные в России ксеноновые лампочки не нарушают ни правил дорожного движения, ни статей КоАП. Цвет и режим ксеноновой лампы соответствуют техническому регламенту – фара горит постоянно, не мигая, белым цветом.

Хороший адвокат может переквалифицировать нарушение на пункт 1 этой же статьи, где наказание минимально – штраф 500 рублей.


При установке ксеноновой лампы необходимо придерживаться технического регламента.

Судебная практика показывает, что для обжалования наиболее аргументированно звучат доводы:

  • протокол о правонарушении составлен не корректно, с допущением ошибок (неверные сведения, пустые графы, пр.);
  • в рассмотрении дела имеются нарушения (несоблюдение регламента, гражданин не был уведомлен в срок, пр.);
  • доказательная база неубедительна или недостоверна (смазанные снимки, нечеткое видео, пр.);
  • истек срок давности (3 месяца).

Мнение эксперта

Миронова Анна Сергеевна

Юрист и адвокат по автомобильному праву. Специализируется на административном и гражданском праве, страховании.

Итак, ездить с ксеноновыми фарами законом не запрещено. Главное – соблюдать технический регламент. В противном случае водителю грозит лишение прав на 6-12 месяцев с конфискацией светового приспособления. Компетентный адвокат сможет смягчить наказание до 500-рублевого штрафа.

Предлагаем ознакомиться Дарственная с обременением на квартиру какие возможны обременения и что запрещено

Трудный выбор между «четырнадцатой» и «пятнадцатой»

Давайте рассмотрим две эти модели более детально. Если говорить в целом, то данное семейство представлено в трех версиях, без учета модификаций:

  • ВАЗ-2113;
  • ВАЗ-2114;
  • ВАЗ-2115.

Все они являются рестайлингом семейства «Самара», соответственно, ВАЗ-2108, 09 и 99. Тем не менее конструкторы постарались в силу своих возможностей, конечно же, осовременить эти автомобили. Результат получился довольно неплохим, учитывая стоимость этих моделей. Это не шедевры дизайнерской мысли, однако они и не претендуют на это. Судя по всему, главной задачей здесь было просто освежить дизайн уже достаточно устаревших «Самар», придав им несколько измененное обличие.

Ранее в России наибольшей популярностью пользовался именно второй вариант. Автомобили с кузов седан почему-то считались более солидными, видимо, из-за того, что высокое начальство ездило на ГАЗ-2410 (позже – на ГАЗ-3102). Впрочем, после того как страну заполонили иномарки, отношение к хэтчбекам существенно изменилось.

Вместе с тем принято считать, что такие авто выбирают представители более молодого поколения, поскольку на вид они гораздо динамичные. Кстати, в данном конкретном случае это действительно так. «Четырнадцатая» разгоняется от нуля до сотни на 0,5 секунды быстрее, чем «пятнашка», поскольку она более легкая. С другой стороны, данную разницу человек уловить не в состоянии, поэтому особой роли этот показатель, в принципе, не играет.

Выбирая между типами кузова, следует исходить из соображений практичности. В частности, в хэтчбек можно загрузить гораздо более объемный груз. Помимо этого, если убрать задний ряд сидений, то «четырнадцатая» превращается практически в полноценный универсал. «Пятнадцатая», по вполне понятным причинам, похвастаться такой вместительностью не может.

Есть у ВАЗ-2014 и еще одно преимущество – это укороченный задний свес. Многие автовладельцы, которым довелось поездить и на «четырнадцатой», и на «пятнадцатой» моделях, утверждают, что хэтчбек немного удобнее парковать в условиях ограниченного пространства. Впрочем, это все лишь на уровне ощущений. По словам опытных водителей, главное при парковке заключается в том, насколько человек чувствует габариты своего авто, тогда как тип кузова играет второстепенную роль.

Вместе с тем пятая дверь – это не только преимущество, но и ее недостаток. Нередко она разбалтывается из-за езды по не самым лучшим дорогам, особенно где-нибудь в глубинке, и постепенно этот звук начинает все больше раздражать водителя. Помимо этого, в хэтчбеке постоянные проблемы с загрязнением заднего стекла, и ситуацию спасает только лишь «дворник».

По своим ходовым качествам автомобили практически одинаковы. Учитывая тот факт, что они относятся к одному семейству, ничего удивительного в этом нет. Ремонт также обойдется относительно недорого – как в первом, так и во втором случае. При этом стоимость «пятнашки» на вторичном рынке немного выше, чем у «четырнадцатой».

Получается, что сделать категоричный вывод в пользу одной из двух моделей практически невозможно. Здесь скорее нужно исходить из соображений практичности – напоминаем о большей вместительности «четырнадцатой». Если же объемные грузы приходится перевозить очень редко, то на первый план, скорее всего, выйдет эстетическое восприятие автомобиля. Кто-то находит седан более солидным, соответственно, хэтчбек ближе к спортивному варианту. Нельзя не отметить и недостатки, присущие этим автомобилям, например, отсутствие гидроусилителя, АБС и многих других устройств, облегчающих сегодня процесс вождения. С другой стороны, все эти недостатки с лихвой компенсирует цена.

Выбор корпуса и основные критерии при подборе ПТФ ВАЗ

При выборе ПТФ ВАЗ 2114 или для любого другого автомобиля важно учитывать, какая лампа будет стоять в туманках, для чего устанавливаются противотуманные фонари и т.д.  Как правило, сами такие фары  могут быть в пластиковом, алюминиевом или магниевом корпусе.  Вполне очевидно, что алюминий и магний надежнее и прочнее, но и стоят они дороже. Еще противотуманные фары могут иметь пластиковый или стеклянный рассеиватель света. Изделия из пластика устойчивы к повреждениям, однако быстро желтеют и мутнеют, светопропускная способность снижается

В результате уже через пару лет качество освещения дороги ухудшается

Изделия из пластика устойчивы к повреждениям, однако быстро желтеют и мутнеют, светопропускная способность снижается. В результате уже через пару лет качество освещения дороги ухудшается

Еще противотуманные фары могут иметь пластиковый или стеклянный рассеиватель света. Изделия из пластика устойчивы к повреждениям, однако быстро желтеют и мутнеют, светопропускная способность снижается. В результате уже через пару лет качество освещения дороги ухудшается.

ПТФ со стеклянными рассеивателями служат дольше, однако часто стекло трескается от перепада температур (особенно при установке диодных ламп) или в результате механических повреждений. Так или иначе, желательно подбирать модели, где рассеиватель можно заменить отдельно, не меняя всего корпуса.

Еще отметим, если машина эксплуатируется активно или в тяжелых условиях (например, езда по трассе с высокой скоростью или езда по плохим дорогам), при выборе лучше остановиться на моделях ПТФ, которые можно закрыть специальными заглушками противотуманок из пластика для защиты от камней и т.д.

Теперь перейдем к выбору. Чтобы решить, какие противотуманки поставить на ваз 2114, прежде всего, следует подобрать надежный корпус. Как известно, состояние дорог в РФ и на территории СНГ плохое, так что ПТФ из устойчивого к повреждениям и перепадам температур материала будут лучшим решением. Если есть защитные заглушки, это будет дополнительным плюсом. Также в комплекте должны быть крепления хорошего качества, провода, а также реле.

Сами туманки должны давать максимально широкое пятно света, распределять свет равномерно, с минимумом потерь на преломление и рассеивание светового потока.  Также должна быть реализована возможность регулировки и настройки светового пятна (как по вертикали, так и горизонтальная), чтобы не слепить водителей встречных автомобилей. Еще в случае перегорания лампы доступ для замены должен быть простым. Это позволяет быстро поменять ламу своими руками.

Также отметим, что выбирая ПТФ 2114 или 2115, а также для других авто, важно учитывать  их мощность. Дело в том, что слишком мощные туманки могут создавать большую нагрузку на генератор и проводку. Как правило, вполне достаточно ламп мощностью 55 Вт

Как правило, вполне достаточно ламп мощностью 55 Вт

Если ПТФ линзованные (противотуманки с линзой), отдельное нужно обращать внимание на качество линзы, надежность ее фиксации и т.д.

Напоследок отметим, что также при выборе ПТФ важно, чтобы такие фары имели приемлемые аэродинамические показатели, хорошо вписывались в общий экстерьер автомобиля. Как показывает практика, в качестве ПТФ на ВАЗ 2114  автолюбители ставят отечественные туманки ВАЗ или Автосвет. В списке импортных решений можно выделить Bosch или Hella, а также разные китайские ПТФ

Также часто на ВАЗ 2114 или 2115 ставят штатные ПТФ с Самары, Нивы, Приоры и т.д

В списке импортных решений можно выделить Bosch или Hella, а также разные китайские ПТФ. Также часто на ВАЗ 2114 или 2115 ставят штатные ПТФ с Самары, Нивы, Приоры и т.д

Как показывает практика, в качестве ПТФ на ВАЗ 2114  автолюбители ставят отечественные туманки ВАЗ или Автосвет. В списке импортных решений можно выделить Bosch или Hella, а также разные китайские ПТФ. Также часто на ВАЗ 2114 или 2115 ставят штатные ПТФ с Самары, Нивы, Приоры и т.д.

На деле, качественным бюджетным вариантом считаются продукты Автосвет

Однако важно помнить, что часто встречаются неоригинальные подделки.  Если говорить о дорогих фарах, тогда Hella является признанным лидером, но цена на ПТФ Hella достаточно высокая.

Зачем нужны ПТФ на ВАЗ 2113, 2114, 2115

Туман располагается над поверхностью земли (дороги) на некотором расстоянии и этот промежуток остаётся прозрачным. Благодаря противотуманным фарам (ПТФ) формируется пучок света: широкий в горизонтальной и узкий в вертикальной плоскости.

Он направлен параллельно дорожному полотну. При включённых противотуманках туман подсвечивается снизу, что улучшает освещение дороги.

Благодаря широкому лучу боковая разметка и обочина хорошо видны, за счёт чего снижается риск съезда с проезжей части.

Установка ПТФ обеспечивает лучшее освещение обочины и боковой разметки, снижая риск съезда с дороги

На самом деле дорогу достаточно хорошо освещают приборы как с белыми, так и с жёлтыми стёклами. Обозначенные цвета по сравнению с зелёным, красным или любым другим, характеризуются максимальной световой энергией в спектре.

Однако стоит учитывать, что при установке даже самых качественных ПТФ при сильной плотности тумана видимость будет не более 10 м. Но поскольку при таких погодных условиях скорость движения невысокая, то этих показателей вполне достаточно.

Иногда на транспортные средства устанавливаются задние противотуманные фонари, работа которых направлена на улучшение видимости автомобиля при движении в тумане.

Монтаж противотуманок может быть выполнен несколькими способами. На каком из них остановиться, каждый автовладелец решает сам, исходя из своих возможностей и предпочтений. Рассмотрим наиболее распространённые варианты установки:

  1. Покупка переднего бампера с ПТФ. В этом случае фары продаются уже вмонтированными в передний бампер. Как правило, деталь можно без проблем приобрести в автомобильных тюнинг-ателье и тут же произвести её монтаж и подключение. К недостаткам этого варианта стоит отнести высокие финансовые затраты.

    Покупка бампера с установленными ПТФ является самым дорогостоящим вариантом установки противотуманок на автомобиль

  2. Покупка бампера с отверстиями под ПТФ. При таком способе установки следует приобрести бампер с отверстиями под фонари и сами фары со всеми необходимыми элементами (провода, реле, кнопка включения и т. д.).

    При покупке бампера с отверстиями под противотуманную оптику потребуется приобрести сами фонари и все необходимые комплектующие для подключения

  3. Самостоятельная установка ПТФ является самым распространённым способом монтажа, поскольку требует минимальных финансовых вложений. Автовладельцу нужно приобрести лишь фары с необходимым установочным комплектом и облицовочные элементы.

    Наиболее распространённым вариантом установки ПТФ является приобретение и последующий монтаж комплекта противотуманных фар своими руками

Прежде чем подключить противотуманные фары, приборы важно правильно установить на передней части машины. Выполняется это в соответствии с определёнными правилами, в которых чётко оговорено место монтажа источника света

На современных автомобилях ещё с завода размечаются места установки противотуманных фар. В основном такие элементы освещения устанавливаются на более дорогих комплектациях машин.

Если фары с завода не были установлены, то места под их установку закрываются заглушками.

Немало автовладельцев стремятся установить в противотуманные фары ксенон, аргументируя свои действия повышением эффективности освещения. Действительно ли это так? Давайте разберёмся.

Прежде всего, при монтаже ксенона в штатные корпуса ПТФ происходит нарушение фокусировки, что связано с иным принципом работы в отличие от обычных ламп. Поскольку штатные противотуманки рассчитаны на работу определённых ламп, с ксеноном они попросту не справляются.

Результатом таких изменений будет слишком сильное отражение в отражателе, лучи преломляются, свет становится размытым. Возникает всем известная ситуация — ослепление водителей встречных транспортных средств, что повышает риск возникновения ДТП.

Установка ксенона в ПТФ — решение далеко не самое удачное и эффективность от такого света сомнительная, поэтому от него следует отказаться.

При установке ксенонового света в штатные противотуманки нарушается фокусировка, что приводит к ослеплению встречных водителей

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

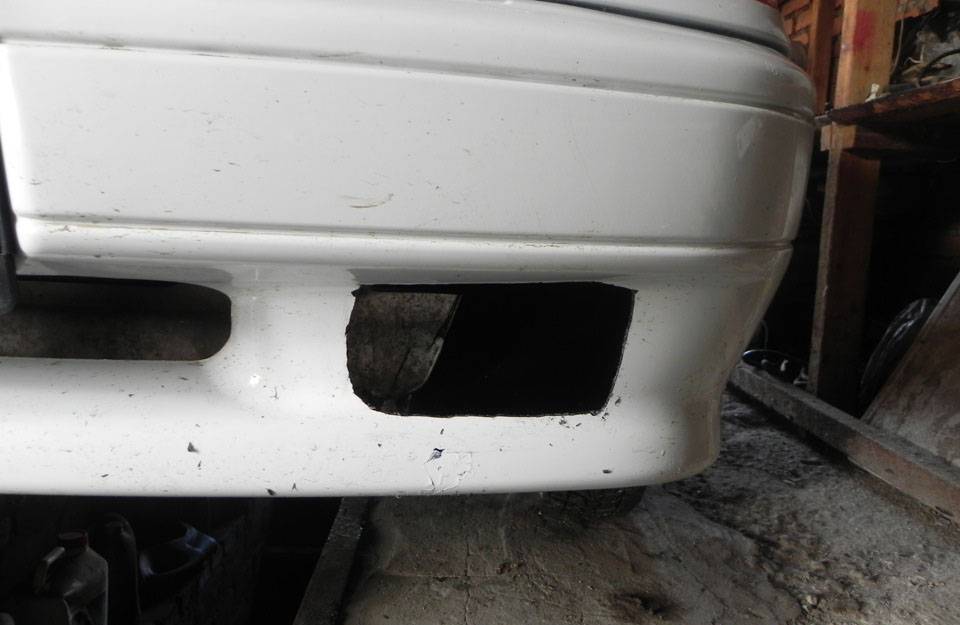

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Вам понадобится:

  • напильник;
  • дрель и свёрла;
  • электрический лобзик;
  • рулетка;
  • маркер.

Материалы для монтажа

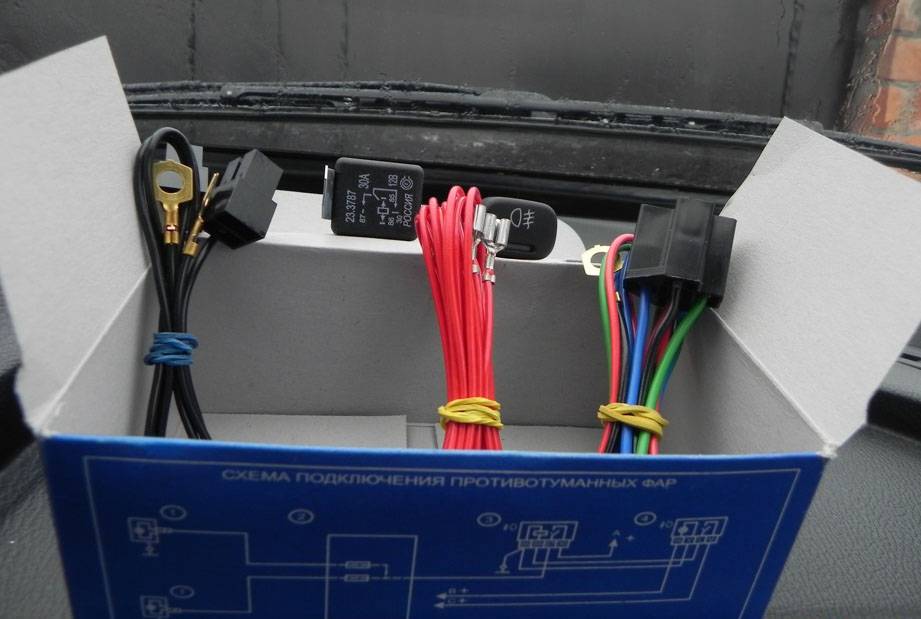

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

  • фары с лампочками;
  • комплект проводов;
  • электромагнитное реле;
  • кнопка включения ПТФ;
  • стяжки и клипсы для фиксации проводов;
  • схема подключения ПТФ ВАЗ 2113, 2114, 2115.

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

  1. Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.

  2. С передней панели снимают решётку с динамической головкой. За ней расположены две колодки, рассчитанные на включение фар, индикацию о работе ПТФ и подсветку кнопки.
  3. Расположив кнопку в удобном месте, к ней подключают разъёмы. После этого решётку можно поставить на место.
  4. Установку реле выполняют под капотом на перегородке моторного отсека возле монтажного блока. Чтобы его снять, необходимо открутить 2 гайки, приподнять и отыскать 2 колодки (номер 7 и 8).

  5. К блоку реле прокладывают колодку со жгутом из четырёх проводов с контактами, идущими в комплекте.

  6. Подключение проводов, которые идут от реле ПТФ, выполняется согласно схеме в следующем порядке: к колодке №8 монтажного блока на 8 клемму подсоединяют провод от 30 контакта реле, 87 контакт реле идёт на 1 клемму разъёма, 86 — «масса», а 85 соединяют с 17 клеммой колодки №7.

  7. Протягивают плюсовые провода к ПТФ, массу в основном закрепляют на гайку блок-фар. Напряжение «+» на противотуманки подаётся со 2 и 3 контакта колодки №8.

  8. После всех соединений разъёмы устанавливают в монтажный блок и выполняют его крепление.

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Видео: установка ПТФ на ВАЗ 2114

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.

После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть

Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Какие Противотуманки Лучше Поставить На Ваз 2114

Мы выяснили, какие ПТФ лучше всего подходят для ВАЗ 2114 Хорошее освещение дорог очень важно для плавной езды. Противотуманные фары обеспечивают лучшую видимость в плохую погоду

Даже сегодня они используются для лучшего вида как дополнение к дальнему свету. Так что в какой-то момент вопрос в том, какой ПТФ лучше для ВАЗ 2114?

ВА серия 1 2114

тумана не было В последних модификациях, конечно, автомобили, которые идут с PTF и другими, имеют заглушки для установки.

Есть водители, которые довольны обычной версией ПТФ на ВАЗе. К сожалению, большинство из них ищут и общаются, чтобы выбрать лучшую модель для своего автомобиля.

Типы противотуманных фар

Туманы 4,5 видов:

Фары изготавливаются для конкретной модели автомобиля с такими же опорами и кузовом, что и у оригинала.

Универсальные фары имеют крепления, которые позволяют устанавливать их на любой машине в бампере, решетке радиатора или подвесить бампер.

В зависимости от типа лампы, огни делятся на:

Галогенные лампы дешевле, чем другие варианты. Тем не менее, они часто выгорают и требуют частой замены.

Ксеноновые фары лучше, чем галогенные ПТФ осветить дорогу

и служить дольше. Но строгие световые завесывстречные водители, и они будут оштрафованы за чрезмерную яркость. Светодиодные фары более экономичны и даже не имеют такой же нагрузки на батарею, как последние два фары. Они долговечны и отлично освещают дорогу. При неправильной установке, другими словами, вентиляции, светодиодные фары перегреваются и становятся неработоспособными.

ПТФ доступен в пластиковом, дюралюминиевом и магниевом корпусах. Варианты дюралюминия и магния считаются более долговечными и надежными.

Противотуманные фары оснащены пластиковыми или стеклянными рассеивателями света. Пластиковые диффузоры со временем размывают и пропускают ужасающий свет, что влияет на видимость дороги и безопасность движения. Если выбраны фары стеклянного диффузора, убедитесь, что они предназначены для дизайна, вы можете изменить их.

Если противотуманные фары

не используется, для большей безопасности, конечно, закройте их пластиковыми заглушками.

Критерий отбора

Чтобы определить, какие противотуманные фары Чтобы поставить вазу 2114, нужно знать правильные аспекты выбора.

Блок предохранителей бампера Противотуманные фары

.

KIRJACH H1 VAZ 2115 противотуманные фары распаковать машину и проверить

Свет. 900 рублей пара Лампа Маяк H1 100% Супер лайт. 200 рублей за пару Монтажные работы. бесценны.

  1. Сильный бизнес. Ситуация на российских дорогах, корпус фар должен быть выполнен из материала, который устойчив к повреждениям и колебаниям температуры. Предпочтительно, чтобы в конструкции предусмотрены заглушки.
  2. Надежные светильники и провода, реле и светильники включены.
  3. Широкий точечный свет, равномерное распределение света и низкие потери рассеяния и преломления.
  4. Регулировка и регулировка светового пятна по вертикали и горизонтали.
  5. Не ослепительно встречные водители.
  6. Легкая смена перегоревшей лампы. Посмотрите на покупку аннотации по замене лампы. Чем проще и быстрее это можно изменить, тем меньше времени потребуется, чтобы лампа внезапно сгорела. Идеально, если следующая замена не требуется после замены лампы.
  7. Рентабельность. При выборе фар старайтесь избегать чрезмерных электрических и генераторных нагрузок. Почти всегда хватает ламп до 55 Вт.
  8. Толстые прочные линзы.
  9. Отличные аэродинамические характеристики.
  10. Соответствие конструкции машины.

илучше. Из доступных ПТФ в большинстве случаев на ВАЗ 2114 установлены следующие модели:

Схема подключения

Теперь займемся подключением ПТФ. Для этого нам понадобится установочный комплект. Лучше использовать «родной» для ВАЗ 2114, в который входят:

  • электромагнитное реле;
  • кнопка включения ПТФ;
  • монтажные провода с колодками.

Схемой будем пользоваться той, что идет с комплектом и нанесена прямо на упаковку.

Схема подключения ПТФ на ВАЗ 2114

На схеме цифрами обозначены:

  1. Противотуманные фары.
  2. Монтажный блок.
  3. Реле включения противотуманных фар.
  4. Выключатель противотуманных фар.

Точки «А» и «С» мы подключим к “плюсу” источника питания, «В» – к питанию освещения панели приборов. Схему электропроводки ВАЗ 2114 мы сейчас рассматривать не будем, поскольку во всех модификациях ВАЗ 2114 есть вся необходимая проводка, колодки и даже места под предохранители в монтажном блоке:

Схема довольно простая, и собрать ее может практически каждый владелец ВАЗ 2114. Прежде всего лезем под бампер и подключаем провода из комплекта к лампам ПТФ. Один из проводов питания каждой ПТФ протягиваем в моторный отсек – именно там находится монтажный блок.

Сделать это можно через отверстия, сквозь которые проходят жгуты питания фар головного света. Второй провод каждой фары подключаем к кузову автомобиля, используя для этого винты крепления фар головного света.

Теперь реле. Находим в комплекте жгут из четырех проводов. На одном его конце колодка под реле, на другом – ножевые контакты, которые мы установим в колодку монтажного блока.

Выбираем место установки реле и подходящий для этого болт – креплений в моторном отсеке много. Отворачиваем болт и зажимаем под него реле. Заодно под этот же болт зажимаем провод жгута, идущий с 86-го контакта реле.

Теперь разберемся, как подключить кнопку включения противотуманных фар. Как уже отмечалось выше, все необходимые провода и разъемы уже установлены. Нужно просто их найти. Справа от водителя находим решетку динамика и за ней видим два свободных разъема. Один служит для управления реле включения ПТФ, второй отвечает за подсветку кнопки.

Выдавливаем изнутри заглушку, находящуюся на отливе выше динамика, пропускаем туда колодки. Подключаем к ним кнопку, вставляем ее в гнездо и защелкиваем.

Теперь монтажный блок. Чтобы добраться до колодок Ш7 и Ш8, придется блок снять. Вооружаемся торцевым ключом и отворачиваем две гайки, расположенные по бокам блока. Места, где они находятся, на фото ниже отмечены стрелками.

Аккуратно приподнимаем монтажный блок, переворачиваем его, насколько хватит проводов и выдергиваем из гнезд колодки Ш7 и Ш8.

Местоположение и нумерация колодок обозначены на рисунке ниже.

Вставляем ножевые клеммы от ПТФ и реле в колодки согласно монтажной схеме (см. рисунок выше). Вставляем колодки в гнезда, устанавливаем монтажный блок на место, фиксируем гайками. Осталось проверить наличие предохранителей F8 и F9 – именно они отвечают за питание противотуманных фар. Если их нет (а, скорее всего, их нет), устанавливаем номиналом 10 А.

Осталось отрегулировать наши противотуманные фары так, чтобы они не слепили встречных водителей.

Сделать это можно по методике, описанной в статье «Как установить противотуманные фары на Газель Бизнес». Единственное отличие будет состоять лишь в том, что регулировочный винт находится немного в другом месте, нежели в фарах Киржач, используемых в Газели.

Место расположения регулировочного винта ПТФ на ВАЗ 2114
