Как определить давление в цилиндрах дизеля
Для организации процедуры потребуется приготовить хорошо заряженный аккумулятор и компрессометр для работы с дизелями (имеет специальные насадки и предел измерений до 60-70 атмосфер). Замер компрессии двигателя производится после его прогрева. Последующие действия:
- выверните свечу накаливания;
- вкрутите компрессометр по резьбе в освободившееся отверстие;
- отключите подачу солярки (снимите штекер питания с электромагнитного клапана);
- попросите товарища нажать на акселератор (если в дизеле имеется клапан, создающий разрежение, используемое в вакуумном тормозном усилителе и регуляторе) и включить стартер кнопкой «пуск»;
- запомните (запишите) данные, полученные с помощью прибора;
- сверьте полученные значения с теми, что рекомендует производитель авто (необходимая информация есть в сервисной книжке).
Рекомендуем: Как убрать рыжики с кузова автомобиля быстро в домашних условиях
Значение компрессии в дизеле зависит от марки мотора и находится в диапазоне 28-40 кг/кв. см. Интересна зависимость компрессии в дизеле от возможности его пуска при определенной температуре наружного воздуха. Ниже приведены значения компрессии, когда мотор без проблем заведется:
- до 28 кг/кв. см: температура воздуха не ниже минус 15 градусов;
- до 30 кг/кв. см: нормальный пуск при минус 20;
- до 32 кг/кв. см: мотор заведется при минус 25;
- до 36 кг/кв. см: пуск можно производить при минус 30;
- до 40 кг/кв. см: дизель способен завестись при 35 градусах мороза.
Падение компрессии в дизельных двигателях сопровождается появлением синеватого выхлопа из трубы глушителя, что связано с неполным сгоранием топлива из-за малой температуры. Еще одно следствие уменьшения давления в цилиндрах – плохое распыление солярки в камерах, ведущее к падению мощности силового агрегата.
Исключения из правил: когда приходится замерять давление на холодном двигателе
Иногда приходится оценивать состояние ЦПГ и клапанов в исключительных условиях. Например, на «холодном» двигателе измерение компрессии осуществляется, если:
- автомобиль не заводится изначально;
- силовой агрегат снят с машины;
- есть сомнения в том, что давления для запуска хватает.
Отдельный случай — проверка демонтированного двигателя. На разборках часто встречаются агрегаты в отличном состоянии, способные долго прослужить следующему хозяину. Перед покупкой мотора и производится диагностика состояния ЦПГ. Если узел снят вместе со стартером, компрессия измеряется обычным способом, только «на холодную». Для вращения коленвала нужно подключить к агрегату рабочий аккумулятор, а давление проверять компрессометром.
ЦПГ без стартера испытывается пневмотестером. Этот прибор представляет собой коллектор с регулятором воздуха и двумя манометрами, подключёнными к компрессору шлангами. Принцип прост: воздух подаётся в цилиндр под определённым давлением, которое отображается на первом манометре. Второй прибор показывает общую величину утечки через неплотности клапанов и поршней. Если значение потери находится в пределах нормы, двигатель можно покупать.
Как проверить компрессию на бензиновых и дизельных моторах
Проверка компрессии в цилиндрах двигателя различными методами позволяет более точно установить проблемное место, где следует сосредоточить свои силы. Производить замер можно в собственном гараже, не прибегая к услугам специалистов. Если вы решили собственноручно измерить этот чрезвычайно важный показатель, то необходимо вооружиться следующим арсеналом:
- Сам прибор замера – компрессометр.
- Заряженный автомобильный аккумулятор.
- Свечной ключ.
- Исправный стартер.
Рекомендуем: Коробка-автомат, вариатор и робот: плюсы, минусы, отличия
Специалисты зачастую проводят замер на непрогретом двигателе. Если должного опыта в проведении подобной работы нет, то предварительно необходимо прогреть мотор. После чего производится демонтаж воздушного фильтра, отключение низковольтных проводов.
Компрессометр – обычный манометр со специальным переходником. Устройство подключается к свечному отверстию и таким образом происходит замер в каждом цилиндре с одновременным запуском мотора на холостом ходу. Компрессометр удерживается несколько секунд. Как только стрелка перестаёт расти, прибор отсоединяется. Данную процедуру желательно проделать несколько раз, после чего вывести среднее значение. Вполне нормальная ситуация, когда полученные данные отличаются от заверенных производителем. Ведь в ходе эксплуатации авто происходит естественный износ деталей поршневой группы, что способствует уменьшению компрессии. Расхождение в пределах 10%!считаются допустимым.
Если некоторые отклонения от нормы компрессии бензинового мотора допустимы, то для дизельного двигателя всё намного серьёзней. Производить замеры дизеля стоит не только с целью определения состояния поршневой группы, но и для того, чтобы получить рамки температурного режима, при которых возможна стабильная работа «холодного» дизельного мотора. Для того, чтобы измерить давление в цилиндрах дизельного двигателя, необходимо отключить питание, оставив в работоспособном состоянии только стартер
При замере необходимо соблюдать, пожалуй, самое важное условие – коленчатый вал должен совершать 200-250 оборотов в минуту
Чтобы измерить данный параметр в цилиндрах дизельного мотора, необходимо соблюсти следующие условия:
- Отключить подачу топлива;
- Выкрутить одну форсунку;
- Убедиться в работоспособности аккумулятора и стартера.
Необходимо обесточить электромагнитный клапан подачи топлива по магистрали. После чего компрессометр подключается к отверстию форсунки. Прибор должен быть с пределом измерения, по меньшей мере, 60 атмосфер.
Анализируем полученные результаты
Анализ полученных результатов сводится к сравнению показаний манометра во всех цилиндрах
Стоит обратить внимание на тот цилиндр у которого уровень давления отличается от показаниях давления в других цилиндрах, он может быть, как меньше, так и больше
Если разница в показаниях не превышает одной атмосферы, то грешить на ЦПГ не стоит. Возвращайтесь к диагностики системы зажигания автомобиля, проверьте свечу. А так же проверьте подачу топлива в цилиндры.
Показания в более чем одну атмосферу так же свойственны автомобилям с пробегом более 50 тыс. км.
Причиной отличительно большего давления в цилиндре может быть наличие большого количества масла в нем, причину попадания которого нужно выяснять отдельно. Выверните свечу зажигания и посмотрите, если она в масле, то это наш случай.
Плохая компрессия в двигателе
Поведение автомобиля изменилось. Двигатель запускается не с первой прокрутки стартером или требует продолжительного вращения, а при минусовой температуре окружающей среды может вообще не запуститься. Если вывернуть свечи зажигания и осмотреть их визуально, то причина отказа в запуске становится ясной — свечи «мокрые» от переизбытка топлива, поступающего в цилиндры. Это симптомы плохой компрессии в двигателе.
Во избежание дальнейшего и скорого износа необходимо в кратчайшие сроки установить причины и выявить узлы, подлежащие ремонту.
По результатам замера компрессии возможны следующие показатели:
Повышение компрессии в моторе видно по выхлопным газам — цвет становится сизо-белым и увеличивается расход масла. При разгоне появляется звон поршневых пальцев. Большая компрессия вызывает увеличение нагара на тарелках клапанов и направляющих, а на стенках камеры сгорания образуется слой кокса, уменьшающий объем камеры и соответственно изменяющий степень сжатия цилиндров.
Высокая компрессия постепенно вызывает детонационные стуки двигателя, разрушающие шатунно-поршневую группу.
Причина завышенной компрессии
Анализ ревизии двигателя показывает, что причина не одна. В таблице приведены причины повышенной компрессии в моторе:
| 1 | Перегрев двc |
| 2 | Низкокачественное масло |
| 3 | Не соответствующее масла |
| 4 | Присадки |
| 5 | Некорректная установка меток газораспределения |
| 6 | Несвоевременная замена маслосъемных сальников клапанов |
Причина низкой компрессии
Слабая компрессия выявляется при его запуске, особенно в холодную погоду, а также признаки обнаруживаются в потере динамики и увеличению расхода топлива.
Низкая компрессия увеличивает скорость износа двигателя, а если дефект в одном цилиндре, то холостой ход неустойчив, машина часто глохнет или занижает обороты холостого хода.
В таблице приведены основные причины:
| 1 | Перегрев |
| 2 | Тепловой зазор клапанов ниже допустимого уровня |

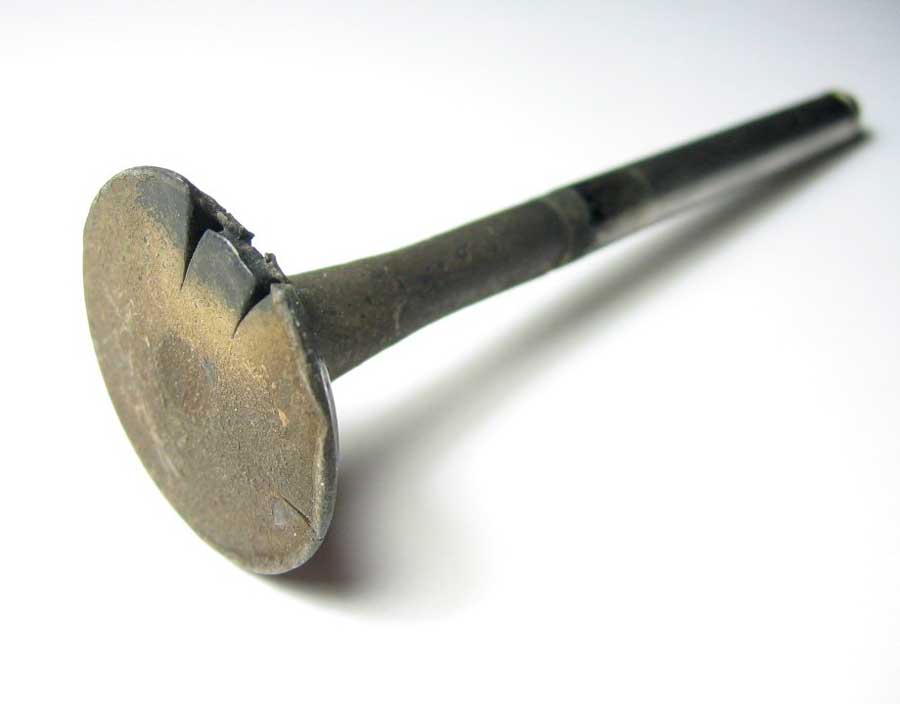

| 3 | Прогар или трещина на тарелке клапанов |
| 4 | Износ направляющих клапанов |
| 5 | Износ компрессионных колец поршня |
| 6 | Прогар прокладки головки блока цилиндров |
| 7 | Негерметичность пары седло-клапан |
Если нет компрессии в одном или более цилиндров, то двигатель очень плохо заводится, а заведенный тут же начинает работать несбалансированно, с сильными вибрациями и тряской.
Если же пропала компрессия одновременно во всех цилиндрах — двигатель не заведется. Одной из причин может быть обрыв ремня ГРМ на заведенном двигателе и столкновение поршня с клапанами. После удара клапана гнутся. Система газораспределения теряет герметичность, и сжимаемая топливовоздушная смесь с большой скоростью направляется в впускной и выпускной коллекторы.
Также пропадает компрессия в одном из цилиндров из-за сильного прожига тарелки клапана. Есть примеры, когда от 40 до 50% площади тарелки клапана оплавлено и компрессия равна нулю. Это легко определить и без компрессометра. Достаточно завернуть в этот цилиндр свечу и при прокрутке стартером коленчатый вал будет вращаться легко и однородно, не выделяя такты сжатия.
При замере компрессии желательно наблюдать за стрелкой измерителя давления (манометра) и следить за динамикой его нарастания. По скорости нарастания компрессии можно косвенно определить в какой группе деталей сильный износ. Если на первом такте манометр показывает низкую компрессию (3-5 атм), а при последующих тактах скорость нарастания давления увеличивается, то с большой вероятностью можно установить, что изношены поршневые кольца. В качестве перепроверки показаний можно применить метод искусственного создания масляной пленки на стенке цилиндров, добавив через свечное отверстие 5-10 мл масла. Если с добавленным маслом компрессия резко увеличится на первом же такте и установится номинальной, то можно уже конкретно утверждать об износе копрессионных колец. В случае измерения в двух соседних цилиндрах и получении низкого результата без масла и с маслом, можно сделать заключение о дефекте в прокладке головки блока цилиндров.
Возможен и другой вариант, когда достигается на первом такте 6-9 атм и на последующих тактах стрелка манометра зависает в этом же положении. При такой ситуации предполагается отсутствие герметичности клапана или прокладки ГБЦ. Более точно установить причину можно другими диагностическими приборами, такие как пневмотестер или электронный осциллограф.
Замер компрессии: без компрессометра или при помощи спецоборудования
Итак, на практике активно используются всего два способа, которые позволяют делать замеры компрессии:
- при помощи компрессометра;
- замер компрессии от руки;
Естественно, наличие прибора позволяет получить наиболее точные показания, однако в экстренных случаях или для получения приблизительных оценочных результатов также практикуется решение замерить компрессию вручную.
Сразу отметим, чтобы мерить компрессию без приборов, потребуются определенные навыки и знания, при этом больших сложностей операция не представляет, причем даже для начинающих автолюбителей.
- Для начала нужно выкрутить свечи зажигания, оставив только свечу в первом цилиндре.
- Затем коленвал нужно провернуть так, чтобы поршень в первом цилиндре оказался в конце такта сжатия.
- Чтобы точно определить, что поршень находится в правильном положении, нужно сверяться с метками.
- Далее следует приблизительно запомнить, с каким усилием проворачивался коленвал от руки.
- После этого вкручивается свеча во второй цилиндр и так далее.
Основная задача — выявить проблемный цилиндр, когда после вкручивания свечи коленчатый вал вращался наиболее легко (с наименьшим усилием). Другими словами, если компрессия понижена в одном цилиндре, тогда усилия, которые нужно приложить для прокручивания коленвала, будут меньше по сравнению с проверкой компрессии других цилиндров.
Отметим, что хотя способ достаточно примитивный, однако в ряде случаев даже он позволяет получить общее представление и выявить неполадку в том или ином цилиндре двигателя. Более точные измерения можно выполнить только при помощи компрессометра.
Прежде всего, нужно изучить техническую документацию применительно к конкретному типу установленного на машине ДВС.
Определив конкретное значение компрессии для двигателя, необходимо запустить мотор и прогреть его до выхода на рабочую температуру (происходит включение вентилятора охлаждения).
Затем аккуратно выкручиваются свечи зажигания
Далее необходимо пригласить помощника, который будет выжимать педаль газа (важное условие при замерах компрессии) и прокручивать двигатель стартером.
Если говорить о приборе, компрессометр имеет особый наконечник, который плотно вставляется в свечное отверстие.
После этого двигатель прокручивается стартером около 3-4 сек. Еще важно учесть, что мерить компрессию нужно при условии того, что АКБ заряжена и сам стартер полностью исправен
Дело в том, что недостаточная частота вращения коленвала может привести к заметному снижению показателей, однако это не будет означать, что в двигателе настолько сильно упала компрессия.
Затем, когда показания были получены, их нужно сравнить с номинальными для конкретного двигателя.
Еще добавим, что разница показаний компрессии по всем цилиндрам (разброс данных) не должна быть больше 1/10 от самого максимального показателя. Это значит, что если в каком-либо цилиндре компрессия упала на 15-20% сравнительно с остальными, тогда высока вероятность того, что изношен поршень и поршневые кольца, произошло повреждение клапанов ГРМ и т.д.
Также важно понимать, что дальше продолжительно эксплуатировать двигатель, в котором компрессия снижена в одном или нескольких цилиндрах, не рекомендуется. Дело в том, что детали в этом цилиндре будут еще больше изнашиваться, сам двигатель будет сильнее вибрировать и работать нестабильно, несгоревшее топливо в избытке стечет в масляный поддон, что вызовет разжижение масла, тем самым усилит общий износ ДВС и т.д
Какие факторы оказывают влияние на компрессию?
Топливный цилиндр – рабочая камера объёмного вытеснения. Является системой замкнутого типа, состоящей из большого количества деталей:
- клапанов;
- ГБЦ;
- поршня и колец;
- стенок цилиндра.
Каждый элемент влияет на работоспособность системы. Если один из них повреждён или сильно изношен, то снижается давление. Треснувший поршень приведёт к утечке отработавших газов. Это плохо отразится на мощностных характеристиках.
Уровень давления часто снижается из-за повреждения или загрязнения колец. Неправильно выставленные фазы газораспределения, низкокачественный состав рабочей смеси, угол опережения впрыска с ошибкой также становятся причиной образования нагара в клапанах. В итоге это приводит к потере давления и дальнейшим проблемам.
Высокая компрессия в двигателе
Итак, как уже было сказано выше, на компрессию в силовом агрегате может влиять целый ряд факторов. Начнем с повышенной компрессии. Прежде всего, повышенная компрессия обычно указывает на то, что в двигателе возникли проблемы. Как правило, основным признаком является неустойчивая работа двигателя, изменение цвета выхлопа и повышенный расход масла.
Обычно автолюбители во многих случаях сталкиваются с так называемой «масляной» компрессией, когда общая закоксовка двигателя и проблемы с маслосъемными кольцами приводят к тому, что лишнее масло и нагар фактически уменьшают объем камеры сгорания. В результате происходит увеличение компрессии.

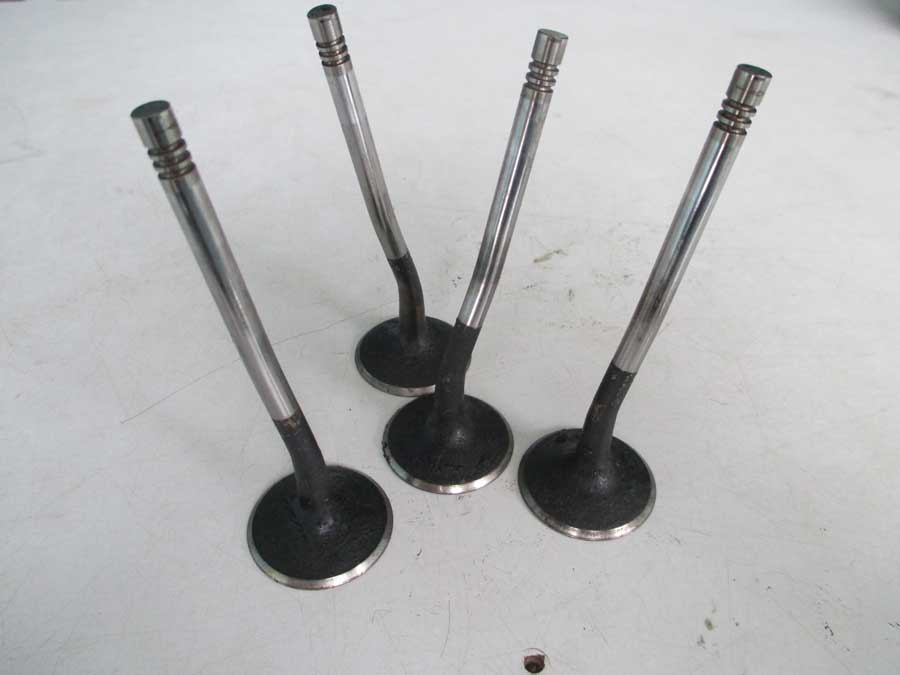

Другими словами, к повышению компрессии приводит нагар на клапанах ГРМ, скопление кокса в камере сгорания и залегание маслосъемных колец. Частой причиной также является перегрев двигателя, когда масло от высоких температур теряет свои свойства и быстро загрязняет камеру сгорания.
Еще в списке причин можно выделить использование присадок в систему смазки, заливку неподходящего для двигателя или низкокачественного масла, постоянную эксплуатацию двигателя на низкосортном горючем и т.д.
Так или иначе, но скопление кокса и нагара приводит к тому, что происходит уменьшение объема камеры сгорания, в котором сжимается топливно-воздушная смесь. Естественно, в таком случае при замерах компрессометр будет показывать слишком высокую компрессию.
Еще добавим, что к отклонениям от нормы может привести неправильная установка фаз газораспределения. Если просто, ошибки при выставлении шкивов по меткам при замене ремня или цепи ГРМ приведут к тому, что элемент привода перескакивает на несколько зубьев (на ДВС с ремнем) или звеньев (на цепных моторах) вперед или назад.
Чтобы избежать возможных проблем, необходимо с повышенным вниманием следить за расположением меток на шкивах, корпусе двигателя и т.д., то есть выставлять привод ГРМ, а также правильно натягивать цепь или ремень. Также причиной высокой компрессии может оказаться совокупность проблем с маслосъемными колпачками и кольцами
Если после откручивания свечей в цилиндрах виден явный избыток масла в виде толстой масляной пленки на стенках цилиндра, тогда это явно указывает на необходимость замены сальников клапанов
Также причиной высокой компрессии может оказаться совокупность проблем с маслосъемными колпачками и кольцами. Если после откручивания свечей в цилиндрах виден явный избыток масла в виде толстой масляной пленки на стенках цилиндра, тогда это явно указывает на необходимость замены сальников клапанов.
Если суммировать информацию, почему возникла повышенная компрессия в двигателе, причины следующие:
- много масла в цилиндрах двигателя (залегли кольца, изношены сальники клапанов и т.д.);
- изменение объема камеры сгорания в результате скопления отложений и нагара, а также перегрев двигателя и отложения сгоревшего масла;
Еще добавим, что на компрессию влияет температура воздуха, состояние воздушного фильтра. При замерах желательно отсоединить фильтр воздуха
Также важно понимать, что на многих СТО компрессометры имеют большую погрешность.
На практике это требует нескольких повторных замеров на горячем двигателе, причем желательно разными и заранее откалиброванными приборами. Бывали случаи, когда на одной станции водителю после замеров определяли компрессию, например, 12.5-13, а на другом сервисе показатели по всем цилиндрам уже были около 16.
Для решения проблемы высокой компрессии можно воспользоваться несколькими доступными способами. Первый- разборка двигателя, физическая очистка поршней и камеры сгорания от нагара, замена колец, маслосъемных колпачков и т.д. Более дешевым и менее эффективным решением является возможность раскоксовки двигателя. В двух словах, в камеру сгорания на определенное время заливается активный очиститель для удаления нагара и кокса, после чего смытые со стенок и поверхностей отложения затем выгорают во время работы мотора.
Как измеряют компрессию
Для получения достоверных результатов, при замере компрессии необходимо придерживаться нижеследующих правил:
- прогрейте мотор до 70-90 градусов;
- перекройте подачу горючего: отсоедините провод питания бензонасоса или отсоедините топливный шланг (чтобы в цилиндры не попадало много горючего);
- извлеките все свечи, чтобы уменьшить сопротивление вращению;
- убедитесь, что стартер в рабочем состоянии, а аккумулятор заряжен (рекомендуется применять пускозарядное устройство – тогда вал будет гарантировано вращаться с одинаковой скоростью при измерении компрессии в разных цилиндрах).
Методы замера компрессии на горячем двигателе
Существует пара основных способов измерения давления в цилиндрах ДВС: с открытым или закрытым дросселем. Здесь имеется в виду проведение процедуры с выжатой педалью акселератора или при отсутствии на нее воздействия. Каждый из этих методов позволяет получить свои результаты, помогающие более точно определить причину отсутствия компрессии.
Измерения при открытой заслонке
При такой ситуации в цилиндры подается много воздуха, и среднее давление будет в пределах 11-13 кг/кв. см (справедливо для бензина АИ95). В этом случае измерения утечки воздушной массы сопоставимы с его количеством, поступающим в цилиндр двигателя внутреннего сгорания. Т. е. если давление будет ниже нормы, то это значит, что утечки происходят «альтернативным методом». Это может быть неплотное прилегание клапана к посадочному месту, изъян профиля кулачка распредвала (в двигателях с гидротолкателями) или его износ, а также отсутствие герметичности прокладки ГБЦ либо сквозная трещина в камере сгорания.
Как проверить компрессию в двигателе с закрытой заслонкой
Здесь уже картина иная. В цилиндры поступает мало воздуха, благодаря чему давление в цилиндрах вырастает, что увеличивает утечки. Но их объем все равно будет меньше количества подаваемого воздуха. Компрессия должна составлять 12-14 кгс/кв. см. Данным методом можно определить наиболее грубые дефекты:
- закоксовывание колец (либо их залегание);
- прогар клапана (одного или нескольких) либо поршней (возможна поломка последних);
- износ стенок цилиндра.
Измерения с добавкой масла в цилиндры
Оба вышеизложенных способа не позволяют брать в расчет нарастание давления при вращении коленвала. Например, если оно при первых тактах невысокое – 4-5 кг/кв. см, а затем резко увеличивается, то это может свидетельствовать об износе или поломке поршневых колец. Однако есть смысл провести дополнительное тестирование. Как проверить компрессию с учетом нарастания давления? Для этого плесните в цилиндр немного (4-5 мл) моторного масла. Это повысит компрессию, поднимет давление при первом такте и не даст газам прорваться через кольца в картер. Если измеряемые параметры не изменились, то можно с большой долей вероятности утверждать, что пробита прокладка ГБЦ или прогорел поршень. При изменении давления в большую сторону можно говорить о залегании, деформации или закоксовывании колец.
Проверка компрессии на холодном двигателе
Этот способ обычно применяется в случае затрудненного пуска. Давление в цилиндрах холодного мотора иногда бывает в 2 раза (6-7 кг/кв. см) меньше нормального при серьезных выработках деталей цилиндро-поршневой группы. После запуска и последующего прогрева силового агрегата компрессия поднимается на 3-5 единиц. Если это не так, нужен капитальный ремонт двигателя. Т. е. очевидно, что комплексная проверка (на «холодную» и «горячую») эффективнее.
Проверка компрессии сжатым воздухом
Данный метод позволяет точнее понять причину уменьшения давления в проблемном цилиндре. Подгоните поршень под ВМТ на такте сжатия (все свечи нужно извлечь и заодно удалить пробку с маслозаливной горловины). Далее понадобится компрессор, с помощью которого нужно подать в «подозреваемый» цилиндр воздух под давлением от 2-х до 3-х атмосфер. Если из отверстия под свечу, находящегося рядом, идет воздух, значит, повреждена прокладка ГБЦ. Шипение из-под самой нижней прокладки карбюратора свидетельствует о неплотном прилегании (или прогаре) впускного клапана. Воздушный поток из горловины говорит о нарушении целостности корпуса поршня либо его прогаре. А если шипение идет из трубы глушителя, значит, неисправен выпускной клапан. Последняя неприятность – наиболее распространенная.
Ниже приведена таблица нормальной компрессии у наиболее популярных автомобилей:
Как проверить
Приборы для измерения
Измерение компрессии осуществляется при помощи специальных приборов — компрессометров. Подобные устройства просты в использовании и дают весьма точные показания.
Компрессометр — прибор для измерения компрессии двигателя
Современные модели компрессометров оснащаются адаптерами для разных двигателей, что делает их использование максимально эффективным. Подобные приборы являются любительскими, в то время как в автосервисах используются компрессографы и мотортестеры, являющиеся профессиональной разновидностью подобных устройств.
Компрессограф — професиональный прибор для измерения компрессии
Мотортестер, используемый в автосервисах для измерения компрессии
Компрессометр для дизельных двигателей
Компрессометр для бензиновых двигателей
Универсальный компрессометр для использования на разных двигателях
Приборы различаются в зависимости от принципа действия:
Резьбовой компрессор с резиновой втулкой
Прижимной компрессометр, используемый для работы с бензиновыми двигателями
Гибкий компрессометр — один из самых удобных приборов для измерения компрессии
Подходит для всех типов двигателей, не требует демонтажа деталей
Максимально точные результаты можно получить с использованием резьбового наконечника. При работе с ним клапан, которым измеряется давление, располагают в головке, вкручивающейся в отверстие свечи, а не под манометр.
Норма для бензиновых и дизельных двигателей
В среднем для бензинового двигателя компрессия составляет 9,5–10 атмосфер. Разница показаний между цилиндрами не должна превышать 0,5–1 атм. Для дизельного двигателя компрессия может колебаться от 16 до 25 атмосфер в зависимости от конкретного типа силового агрегата.
Совет: стандартные значения компрессии в цилиндрах двигателя указываются в руководстве по эксплуатации для конкретного вида силового агрегата.
Периодичность измерений
Специалисты и опытные автовладельцы советуют производить замеры компрессии двигателя каждые 30–40 тысяч километров пробега. Все показания желательно фиксировать, дабы следить за состоянием силового агрегата. Такое отслеживание позволит предупреждать различные неисправности — перегрев двигателя, закоксовывание клапанов и поршней.
Периодичность измерения компрессии двигателя видео:
Правила измерения давления в цилиндрах
Измерение компрессии двигателя осуществляется с соблюдением определённых правил:
Замеры компрессии могут производиться с закрытой и открытой дроссельной заслонкой, при этом каждый из методов даёт разные результаты, что позволяет провести более точную диагностику и устранить погрешности вычислений.
Измерение компрессионных показателей двигателя при помощи компрессометра
К примеру, при закрытой заслонке компрессия будет составлять 0,6–0,8 МПа, поскольку объем поступающего в цилиндры воздуха будет небольшим. Поступление воздуха и его утечки в этом случае равнозначны. По этой причине значение компрессии очень сильно реагирует на наличие утечек — даже минимальные зазоры могут стать причиной её резкого падения. Такие изменения замеров могут стать тревожным звонком для владельца автомобиля, оповещающим о дефектах и неисправностях клапана.
В случае с открытой заслонкой получаемые результаты будут достаточно сильно разниться: утечки воздуха будут возрастать за счёт поступления большого объёма воздуха и увеличения давления. Несмотря на это, они всегда будут меньше, чем количество поступающего воздушного потока. По этой причине значения компрессии не будут сильно падать — только до 0,8–0,9 МПа. Метод замера компрессии с открытой заслонкой больше всего подходит для определения «грубых» неисправностей силового агрегата — к примеру, дефектом поршневых колец, повреждений цилиндров.
Вне зависимости от выбранного способа измерения обязательно берётся в расчёт динамика нарастания давления, что позволит в итоге более точно провести диагностику и установить причину поломки. К примеру, при резком увеличении давления на втором и последующих тактах высок риск износа поршневых колец. Повысить компрессию можно, если залить в цилиндр порядка 3–5 кубических сантиметров масла.
В обратном случае на лицо свидетельства негерметичности прокладки головки клапана. Конечно. Установить конкретную причину неисправности можно только после проведения тщательной диагностики, но сузить круг вполне можно и замерами компрессии.
Измерение компрессии двигателя при помощи компрессометра видео:
Особенности замеров на дизельном ДВС
Измерение давления в цилиндрах на дизельном силовом агрегате происходит немного по-другому в сравнении с бензиновым ДВС:
Проверка компрессии на дизельном двигателе видео:
Компрессия двигателя: что это такое и с чем это едят
Компрессия, если говорить простым языком — давление, формируемое в высшей точке движения коленчатого вала во время такта сжатия. Факторы, влияющие на изменение степени сжатия, могут многое рассказать о состоянии двигателя, уровне его износа и вероятных неполадках, сказывающихся на его нормальном функционировании и поведении автомашины в целом.
Измерение компрессии двигателя при помощи приборов
К числу таких факторов относят дефекты ГРМ, износ поршневой группы, закоксовку деталей и многие другие. Ухудшение технических параметров силового агрегата, резкий скачок потребления топлива — все это последствия изменения значения компрессии в большую или меньшую сторону вне зависимости от того, какие именно причины послужили толчком для этого.
Измеряется давление в атмосферах. Некоторые манометры используют другие единицы измерений — бар, Мегапаскаль.
Факторы, влияющие на компрессию ДВС
Компрессионный уровень напрямую зависит от объёма поступающего воздушного потока, который, в свою очередь, зависит от перечисленных выше неполадок и дефектов. Отдельно стоит упомянуть заслонку дросселя, которая оказывает немалое воздействие на сжатие в цилиндрах: её положение регулируется воздушным потоком. Его интенсивность, в свою очередь, зависит от воздушного фильтра: зачастую водители забывают его чистить и менять по мере загрязнения, что приводит к ухудшению его пропускной способности.
Загрязненный воздушный фильтр снижает компрессию двигателя
Рекомендуем: 5 признаков того, что пора менять топливный фильтр
Значения компрессии могут сильно разниться в зависимости от выставленных фаз распределения газов: при допущении ошибок в процессе их установки меняется момент закрытия клапана впуска, что смещает цилиндр в определённом направлении.
Степень сжатия может меняться в зависимости от ширины просветов в клапанном приводе. К примеру, снизиться давление может при слишком маленьком зазоре, из-за чего закрывание впускных клапанов запаздывает. При этом увеличивается перекрытие клапанов — угол, при котором единовременно открываются клапаны. Это также отрицательно сказывается на уровне компрессии.
Поступающий в холодный двигатель поток воздуха из-за низкой температуры ДВС не успевает достаточно расшириться и прогреться, не создавая в дальнейшем нужное давление — соответственно, падает и компрессионная величина цилиндров.
Одна из причин сниженной компрессии — зазоры клапанов
Наличие зазоров клапанов приводит к появлению утечек воздуха. На их интенсивность влияют определённые факторы, которые оказывают аналогичное воздействие на величину компрессии:
- Температура мотора. С её увеличением возрастает и компрессия, поскольку уменьшается расстояние между деталями;
- Поступление моторного масла. Более плотное прилегание трущихся деталей двигателя друг к другу обеспечивается масляной прослойкой на их поверхности, что также позволяет уменьшить зазоры и снизить утечки воздуха сквозь них;
- Подача горючего. Образующаяся на внутренней поверхности цилиндров масляная плёнка при попадании капель топлива быстро смывается, что может застопорить работу всего ДВС, повышает трение и уменьшает плотность прилегания поверхностей друг к другу;
- Разгерметизация шлангов манометра, обратного клапана, высокое усилие, прикладываемое пружинами;
- Возрастание оборотов коленвала.
На что влияет компрессия двигателя
Уровень компрессии двигателя влияет на различные процессы и параметры двигателя:
- Полноту сгорания топлива;
- Расход моторного масла;
- Лёгкость пуска двигателя. Снижение давления ниже нормы значительно усложняет пуск мотора, особенно в холодное время года;
- Исправную работу цилиндров. Низкая компрессия может повысить риск троения двигателя;
- Мощность. Чем меньше компрессия, тем ниже мощность.
Компрессия недостаточная: что делать
Эксплуатация автомобиля при малом давлении в цилиндрах ведет к повреждению деталей ЦПГ и ГРМ. Причем чем дольше не предпринимать необходимых мер, тем дороже в конечном итоге обойдется ремонт силового агрегата. Наиболее характерные признаки падения компрессии:
- двигатель стал заметно хуже заводиться;
- работа мотора нестабильна на всех режимах;
- жор масла;
- вырос расход горючего;
- цилиндры работают плохо (мотор «троит»);
- рост давления в охлаждающей системе: из-под ее прокладок начнет выдавливаться антифриз;
- у дизеля при заведенном моторе слышны хлопки.
Если процесс износа элементов ГРМ и цилиндро-поршневой группы не дошел до критического уровня, то можно воспользоваться специальными присадками, которые несколько отодвинут капитальный ремонт. Также можно воспользоваться народным средством, но только тогда, когда причиной уменьшения компрессии является образование плотной корки отложений на зеркале цилиндров и днищах поршней. Процедура заключается в следующем:
- Приготовьте денатурированный спирт и керосин.
- Перемешайте по 25 мл каждого компонента в подходящей емкости (это объем раствора — 50 мл — для одного цилиндра).
- Заведите силовую установку и прогрейте ее, потом заглушите.
- Выверните свечи и в каждое отверстие введите по 50 г смеси.
- Оставьте транспортное средство на 12 ч (можно на ночь).
- Введите в цилиндры посредством одноразового шприца по 4-5 г моторного масла, вверните свечи, пустите ДВС и дайте ему поработать с полчаса. За это время образовавшиеся отложения выгорят.
Вместо смеси керосина с денатуратом можно воспользоваться специальными средствами для очистки нагара, реализуемыми в автомагазинах. В этом случае алгоритм действий немного другой:
- Выкрутите свечи зажигания и в освободившиеся отверстия влейте купленный раствор (30-40 г на цилиндр).
- Прикройте отверстия ветошью, чтобы туда не попала грязь.
- Оставьте машину на 10-12 ч.
- Уберите ветошь, и, не вкручивая свечей, прокрутите мотор стартером в течение 20-30 секунд.
- Очистите свечи и вверните их.
- Заведите машину, прогрейте двигатель и выезжайте на трассу. Разгоните автомобиль до 110-130 км/ч. На такой скорости рекомендуется проехать 25-30 км.
Проверка компрессии в двигателе может многое рассказать о состоянии его механических компонентов. Например, такая диагностика покажет снижение давления через кольца, цилиндры, клапана или прокладку головки блока цилиндров без необходимости полной разборки силового агрегата. Это поможет вам сэкономить много денег и времени.
