Прокладки для двигателя: назначение, виды и особенности автомобильных прокладок

Виды прокладок двигателя

Основная функция прокладок – это уплотнять стыки различных деталей. Именно поэтому и форму имеют разную, и материалы изготовления отличаются (все зависит от назначения и «среды обитания» прокладки). Кроме того, нельзя забывать о том, что у любого производителя двигателей есть свои внутренние стандарты и спецификации, которые всегда нужно учитывать при замене уплотнителей. Для начала немного остановимся на самой системе охлаждения. Из самого названия понятно, что она обеспечивает охлаждение двигателя, тем самым обеспечивая его надежную работу и длительный срок эксплуатации.

Сама система охлаждения состоит из:

  • Вентилятор (обеспечивает циркуляцию воздуха через радиатор);
  • Радиатор охлаждения (в него подается антифриз или другая охлаждающая жидкость);
  • Насос и система трубок, по которым происходит подача и циркуляция жидкости в системе.

В местах присоединения шлангов к агрегатам применяются разнообразные уплотнения. Они изготавливаются из синтетического каучука. Его преимуществом является то, что он инертен к маслам и другим техническим жидкостям, а также имеет большой диапазон рабочей температуры (-45 до +110 градусов по Цельсию).

Прокладка головки блока цилиндров

Работа цилиндра двигателя заключается в том, чтобы вырабатывать большое количество энергии при сгорании топливовоздушной смеси. Это происходит при высокой температуре и давлении. Соответственно, прокладка, которая уплотняет соединение головки цилиндров с блоком цилиндров, должна иметь высокую прочность и устойчивость к высоким температурам.

Материалы прокладок ГБЦ:

Металлические

Как правило, они производятся из тонких листов нержавеющей стали с вставкой резиновых уплотнителей. Могут выдерживать очень высокие давления и температуры.

  • Полимерные:
    • Асбестовые (изготавливаются из паронита, имеющего листовую структуру), которые хорошо противостоят перепадам температуры
    • Неасбестовые (производится из каучука и смеси полимерных волокон, путем смешивания под высоким давлением), имеющие лучшую износостойкость, по отношению к асбестовым.

Если сравнивать металлические прокладки с полимерными, то стоит заметить, что первые имеют больший ресурс работы при одинаковых условиях эксплуатации двигателя. И к выбору прокладок для головки цилиндра нужно внимательно отнестись, так как от корректной работы блока цилиндров зависит экономичность и КПД работы мотора.

Прокладки впускного и выпускного коллекторов, клапанной крышки

Задача прокладок впускного и выпускного коллектора – это избежать потери газо-воздушной смеси. И если между впускным коллектором и блоком цилиндров устанавливают картонные прокладки, то вот между блоком цилиндра и выпускным коллектором применяют в основном безасбестовую бумагу или же металлические прокладки (но первые – предпочтительней). Причина проста – на входе в выпускной коллектор высокая температура, поэтому и нужны материалы с соответствующими свойствами.

Что же касается прокладки для клапанной крышки, то материалом для нее служит пробка и резина. Что не удивительно, ведь основное назначение данного вида прокладки – не допустить утечки масла. А благодаря своей структуре эти материалы эффективней, чем металлические.

В любом случае, при выборе прокладок на двигатель нужно руководствоваться рекомендациями производителя. Безопасность и эффективность – самое главное.

Для любителей же сами копаться в моторе советуем посмотреть “Разборка двигателя самостоятельно”.

РЕГИОНЫ ДОСТАВКИ ТОВАРОВ ВЕСОМ БОЛЕЕ 10КГ: Харьков, Киев, Полтава, Луганск, Донецк, Днепропетровск, Суммы, Одесса, Львов, Симферополь, Севастополь, Черкассы, Запорожье, Кременчуг, Кривой Рог, Херсон, Луцк, Житомир, Винница, Хмельницкий, Ивано-Франковск, Каменец Подольский, Конотоп, Чернигов, Черновцы, Мариуполь, Мелитополь, Кировоград, Керчь, Знаменка, Бахмач, Артемовск, Белая Церковь, Ровно, Николаев, Нежин, Тернополь, Ужгород, Феодосия, Шепетовка, Коростень, Ковель, Коломия, Казатин, Жмеринка, Котовск, Здолбунов, Мукачево, Первомайск на Буге, Попасная, Ясиноватая

2008 – 2012 Автомагазин АвтоТо – фильтры, свечи зажигания, щетки с доставкой по Харькову и Украине

Как сделать прокладку самому

Прокладку карбюратора, можно изготовить самостоятельно. Такая необходимость возникает в том случае, когда не удалось отыскать оригинальную запчасть. Чтобы сделать прокладку понадобятся следующие инструменты и материалы:

  • Плотный картон;
  • Маникюрные ножницы;
  • Стержень от авторучки.

Для изготовления прокладки можно использовать любой плотный картон. Толщина материала должна быть около 0,8 мм. Если толщина больше, то такой картон тоже можно использовать для изготовления прокладки, но в этом случае потребуется дополнительно регулировать положение поплавка карбюратора.

Для изготовления прокладки, потребуется снять карбюратор с двигателя. Затем снимается крышка и поплавок способом описанным выше.

Старая прокладка удаляется, и поверхность крышки карбюратора зачищается от следов бензина.

Затем стержень шариковой ручки обрезается ножницами, и чернила тонким слоем наносятся на поверхность крышки карбюратора.

Следующий этап изготовления прокладки должен быть выполнен максимально аккуратно. Картон необходимо прислонить к крышке карбюратора и слегка прижать к поверхности детали, но таким образом, чтобы не произошло смещения листа в этот момент. Затем картон резко отделяется от поверхности детали с нанесёнными чернилами.

Отверстия под болты крышки можно сделать с помощью стреляной гильзы подходящего диаметра. Для этой цели заготовка прокладки укладывается на деревянную доску, и к обозначенным местам под отверстия прикладывается гильза полой стороной, а со стороны капсульного гнезда наносятся точные удары молотком.

Изготовленная прокладка устанавливается обычным способом, но если толщина картона для изготовления прокладки существенно отличалась от оригинальной, то обязательно необходимо выполнить регулировку положения поплавка в камере, а также произвести настройку работы карбюратора в режиме холостого хода.

Классификация генераторов

Генератор тока переменного

Классификация преобразователей энергии даёт чёткое понятие – что такое генератор электрического тока. Различают электрические генераторы по следующим признакам:

  • автономность;
  • фазность;
  • режим работы;
  • сфера применения.

Автономность

Главное преимущество, которым обладает электрический генератор, – это его полная независимость от централизованных поставщиков энергии. Автономность электротехнического оборудования бывает стационарной и мобильной.

Стационарные

Обычно это генераторные станции, работающие от дизельных двигателей. Станции используют для электроснабжения потребителей в местах, удалённых от централизованных электрических сетей.

Стационарные генераторные станции необходимы для обеспечения током производственных процессов там, где даже кратковременные перебои поставки электроэнергии недопустимы.

Мобильные

Электрогенераторы мобильного типа выполнены в виде компактных аппаратов, которые можно перемещать в пространстве. Передвижные станции используют для электросварки, местного освещения, снабжения током бытовых электроприборов и многое другое.

Оборудование включает в себя двигатель внутреннего сгорания, работающий на бензине или дизельном топливе. Агрегаты имеют различные габариты. Компактный аппарат может транспортировать один человек. Существуют мобильные агрегаты, которые устанавливаются на специальном автомобильном прицепе.


Бензиновый генератор на колёсной паре

Фазность

По фазовой структуре электрического потока различают однофазные и трёхфазные агрегаты.

Однофазные

Генераторы, производящие однофазный ток, предназначены в основном для питания бытовых приборов. Чаще всего это мобильные аппараты. Однофазными агрегатами хозяева оснащают свои частные домовладения для бытовых нужд (освещения, питания электротехники и др.).

Трёхфазные

Генераторные источники трёхфазного тока используются для питания силового электрооборудования. В некоторых случаях получаемый трёхфазный ток разделяют по фазам. Таким образом, делают развод электропроводки по всему дому для питания бытовых электроприборов.

Важно! Все ветви фазового разделения должны равняться между собой мощности потребления. Если разница нагрузок будет велика, то генератор быстро выйдет из строя

Режимы работы

В зависимости от того, в каком режиме эксплуатируются агрегаты, их подразделяют на основные и резервные.

Основные

Аппараты предназначены для работы в постоянном режиме. Мощные электрогенераторы с дизельными двигателями относят к промышленным установкам. Устанавливаются там, где требуется получение электроэнергии круглосуточно.

Резервные

Само название агрегатов говорит о применении их в исключительных случаях – при внезапном отключении централизованного электроснабжения. Генераторы могут включаться в работу при срабатывании реле, реагирующего на исчезновение напряжения в электросети централизованного источника. Резервные аппараты рассчитаны на беспрерывную работу в течение нескольких часов.

Сфера применения

Генераторы изготавливают, рассчитанные на две сферы применения: для быта и производства.

Быт

Сейчас торговая сеть предлагает широкий выбор бытовых генераторов. Это однофазные установки, предназначенные для аварийного обеспечения электроэнергией частных домостроений. Также компактные агрегаты используют для питания выносного электрооборудования

Для бытовых электроприборов, использующих цифровую элементную базу важно качество тока. Устройство должно выдавать электроэнергию следующих параметров: 220 В, 1 А, 50 Гц

Мощные бытовые агрегаты используют для электросварочных работ. Их преимуществом является способность производить ток большой силы для получения электрической дуги.

Обратите внимание! Если в инструкции бытового аппарата производитель не оговаривает применение для электросварки, то его нельзя использовать для сварочных работ. В противном случае генератор выйдет из строя

Производство

Независимыми мощными стационарными генераторами оснащают цеха промышленных предприятий, жилые районы, строительные объекты, больницы и объёмные общественные здания.

Что такое прокладка ГБЦ в автомобиле?

В корпусе мотора сделано много технических отверстий (по ним подается масло для смазки или отводится после обработки всех механизмов обратно в поддон), в том числе и сами цилиндры. Сверху на него надевается головка. В ней сделаны отверстия для клапанов, а также крепления для газораспределительного механизма. Сверху конструкция закрывается клапанной крышкой.

Прокладка гбц находится между блоком и головкой. В ней сделаны все необходимые отверстия: технические, для крепления и для цилиндров. Размеры и количество этих элементов зависит от модификации мотора. Здесь же имеются отверстия для циркуляции тосола по рубашке мотора, который обеспечивает охлаждение двс.

Прокладки изготавливаются из паронита или металла. Но бывают также асбестовые аналоги или из эластичного полимера. Некоторые автомобилисты используют вместо прокладки термостойкий силиконовый герметик, однако это не рекомендуется делать, так как излишки вещества после сборки мотора можно удалить только снаружи. Если силикон частично перекроет какое-либо отверстие (а это исключить крайне сложно), то это может отрицательно повлиять на работу двигателя.

Данную деталь можно легко найти в любом магазине автозапчастей. Стоимость ее невысокая, а вот работа по ее замене будет стоить хозяину авто немаленькой суммы. Конечно, это тоже зависит от модели двигателя.

Высокая стоимость работ обуславливается тем, что замену прокладки можно выполнить только после разборки агрегата. После сборки нужно настраивать ГРМ и выставлять его фазы.

Вот основные функции прокладки ГБЦ:

  • Удерживает газ, образовавшийся после воспламенения ВТС, от выхода за пределы корпуса мотора. Благодаря этому цилиндр сохраняет компрессию, когда смесь топлива и воздуха сжимается или происходит расширение после воспламенения;
  • Предотвращает попадание моторного масла в полость с антифризом;
  • Предотвращает утечку моторного масла или тосола.

Данный элемент относится к категории расходных материалов, так как со временем он приходит в негодность. Так как в цилиндрах создается большое давление, то износившийся материал может пробить, или прогореть. Допускать такое нельзя, а если это произошло, необходимо в кратчайшие сроки заменить деталь. Если проигнорировать необходимость в ремонте, можно испортить двс.

Симптомы и признаки пробитой прокладки ГБЦ

Самый явный и неоспоримый признак пробитой прокладки ГБЦ – это прострел наружу, то есть из под головки наружу вырываются газы. Не заметить сложно, будет очень громко.

Еще бывает вариант прострела между цилиндрами, допустим между вторым и третьим, снаружи такой прострел точно определить трудно, нужно мерить компрессию, по любому двигатель будет троить, и радуйтесь если причина троению двигателя и отсутствию компрессии в двух цилиндрах всего лишь пробитая прокладка ГБЦ, а не что-нибудь пострашнее.

Выхлопные газы в радиаторе, тоже как один из возможных признаков пробитой прокладки, но не всегда. Бывает что газики проходят через какую-нибудь маленькую трещину где то в головке или на стенке гильзы. В большинстве случаев двигатель будет работать вполне стабильно, единственно будет понемногу пропадать охлаждающая жидкость и выхлопная парить, а так в принципе ничего страшного, правда в дальнейшем, скорее всего, такой незначительный дефект разростется в полноценный прострел.

Итак, когда пробита прокладка ГБЦ, признаки этой неисправности проявляются по-разному, но основные симптомы выглядят следующим образом:

  1. Повышение температуры двигателя происходит из-за пробоя окантовки камеры сгорания. Горящие газы попадают в систему охлаждения и быстро нагревают антифриз. При попадании выхлопных газов в систему охлаждения в расширительном бачке наблюдается бурное газообразование.
  2. Смешивание моторного масла с антифризом, попадание топлива в охлаждающую жидкость также становятся следствиям повреждения прокладки ГБЦ. Появление маслянистых пятен в расширительном бачке системы охлаждения должно насторожить. Без промывки системы охлаждения в этом случае уже не обойтись.
  3. Сложно бывает сразу выявить неполадку в моторе, когда происходят перебои в работе цилиндров. Если прогорела прокладка ГБЦ между камерами сгорания, то происходит перемешивание топливной смеси в одном цилиндре с выхлопными газами другого цилиндра. При этом проблемы возникают при запуске двигателя, а после разогрева мотор начинает устойчиво работать.
  4. Иногда происходит разрыв внешней оболочки прокладки ГБЦ. Тогда на поверхности двигателя в районе стыка блока цилиндров и головки можно наблюдать маслянистые потеки.
  5. Часто пробой прокладки ГБЦ можно определить по внешнему виду выхлопных газов. Белый дым из глушителя свидетельствует о том, что в камеру сгорания попадает влага или антифриз. Это происходит тогда, когда появляется разрыв в прокладке между каналом рубашки охлаждения и камерой сгорания.

Важно отметить, что перегрев двигателя из-за пробоя прокладки ГБЦ может привести к искривлению плоскости ГБЦ. Это свойственно в основном алюминиевым головкам, чугунные такими расстройствами не страдают, по крайней мере мне не встречались, они любят давать трещины

Искривление во-первых нужно обнаружить, и если оно есть, головку нужно шлифовать, не нужно шлифовать головку просто так для профилактики если она ровная.

Итак, прогорела прокладка ГБЦ или продуло прокладку головки блока цилиндров по сути не важно, суть одна, ремонт неизбежен. Причем болячка эта свойственна большинству двигателей, но вот как бывает, хозяева одинаковых машин могут по разному ответить на вопросы об опыте замены прокладки ГБЦ, у одного такого опыта может не быть вовсе, а другой уже может рассказать пару историй, как он ездил в сервис или менял сам

Великие комбинаторы

В комбинированных соединениях камера сгорания уплотняется металлическим кольцом, а жидкостные каналы – мягкими прокладками. Чем хороши такие конструкции? А вот чем: они позволяют создать высокие контактные давления на небольших участках – буртиках гильз. Тем самым обеспечивается надежная герметизация при небольших, в сравнении с описанными выше металлическими прокладками, монтажных усилиях.

Каждый цилиндр закрывается отдельной алюминиевой головкой. Камера сгорания уплотняется стальным кольцом, контактирующим с «коллегой», запрессованным в головку. А герметизация жидкостных каналов осуществляется фторкаучуковой прокладкой. Подобные решения применяются на дизелях «Камминс», которые, кстати, встречаются и на камских грузовиках.

Безусловное преимущество описанных комбинированных уплотнений – это возможность вскрытия одного цилиндра без нарушения герметизации остальных. В целом же применение отдельных головок на каждый цилиндр и раздельных элементов уплотнений камер сгорания и каналов рабочих жидкостей применяется в дизелестроении очень широко.

Но это «отдельная песня». Ибо, как говорил Козьма Прутков, «нельзя объять необъятное». Подразумевая – в одной журнальной статье.

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

  1. Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
  2. Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
  3. Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
  4. Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

Появление  масляной пленки в системе охлаждения

Это самый редкий вариант пробоя прокладки, так как, как правило, масляный канал уплотняется медной вставкой.  И, тем не менее, такой пробой встречается.

Выглядит пробой вот так:

Дело в том, что давление в системе смазки достигает 6 кг/см и естественно оно превосходит давление в системе охлаждения, поэтому масло начинает попадать в антифриз и образуют масляную пленку в расширительном бачке.

Диагностируется такой пробой просто —  если вы часто заглядываете под капот и  видите в расширительном бачке появление  масляной пленки, можно сделать предположение о том, что пробита прокладка ГБЦ.

Конечно, если у вас автомобиль оборудован теплообменником масло — антифриз,  или в машине установлена автоматическая коробка перемены передач,  необходимо сначала проверить эти узлы,  а потом уже проверять на неисправность прокладку головки блока цилиндров.

Виды прокладок применяемых в карбюраторе

В карбюраторе используются следующие виды прокладок:

  • Прокладка между карбюратором и впускным коллектором. В большинстве моделей двигателей данная деталь изготавливается из паронита. Эта деталь устанавливается непосредственно на плоскость коллектора;
  • Теплоизоляционная прокладка. Эта деталь также устанавливается под карбюратор. Прокладка термоизоляционная, как правило, текстолитовая, поэтому отлично справляется со своей функцией;
  • Прокладка карбюратора нижняя. Эту деталь устанавливают между теплоизолирующей прокладкой и фланцем карбюратора. Нижняя прокладка карбюратора изготавливается из металлотекстолитового материала. Данная прокладка отлично предотвращает образование негерметичных участков в нижней части крепления карбюратора;
  • Прокладка верхняя. Эта деталь устанавливается между карбюратором и патрубком воздушного фильтра. Она изготавливается из плотной резины, поэтому обеспечивает герметичное соединение, предотвращая подсос неочищенного воздуха;
  • Прокладка крышки карбюратора. Изготавливается из плотного картона и служит для надёжной герметизации двух половинок карбюратора типа «Солекс». Прокладка карбюратора Солекс наиболее часто становится причиной неисправности карбюратора, но данная проблема легко решается, если будет осуществлена замена старой прокладки на новую.

Производство паронитовых прокладок

Паронитовый уплотнитель изготавливают при помощи прессования асбеста и каучука. Благодаря наличию армированной металлической сетки, полезные свойства изделия только увеличиваются. Герметизирующий материал паронит при повышении давления способен достичь текучего вязкого состояния. В таком виде материал заполняет все изъяны, надежно соединяя все узлы. К тому же паронит очень пластичен. Легко режется и беспрепятственно принимает самые различные формы.

Изготавливаются паронитовые прокладки на специальном высокоуровневом программно-аппаратном оборудовании, что разрешает выпускать уплотняющие детали различной формы. Применение плоттерной резки позволяет производить данную продукцию всевозможных размеров и любой сложности.

Recommendations

Comments 38

У меня есть именно такая))

от дэу купи обрежеш по кругу и дырки пробойником пробьеш самое главное по диаметру подходит внутренее кольцо

мы сделали проще… штатную прокладку под пайп с турбиной, рассверлили чуток одно отверстие, чтоб ровно вставала, затянули одним болтом ровно, остальные дырки засверлили по месту и затянули…два месяца, полёт нормальный)

как вариант можно сделать прокладку а-ля металлопакет) берешь алюминиевую банку (0,5 пепсика например или пивка) вырезаешь несколько одинаковых прокладок, кладешь стопкой и ставишь) главное чтоб прожим был равномерный

как вариант можно сделать прокладку а-ля металлопакет) берешь алюминиевую банку (0,5 пепсика например или пивка) вырезаешь несколько одинаковых прокладок, кладешь стопкой и ставишь) главное чтоб прожим был равномерный

прокладки с катализатора ланосов, там вроде даже больше диаметр

У ланоса больше 76?

достаточно промазать герметиком для высоких температур дать подсохнуть .закрепить .завести на полчаса на холостых пороботать.готова

У ланоса больше 76?

между коллектором и катализатором

У ланоса больше 76?

pancrat1.users.photofile.…0827/xlarge/121239027.jpg — получается больше, но погляди, может подойдет, дырки под шпильки не проблема. номер вроде этот, но могу ошибаться 96293025

pancrat1.users.photofile.…0827/xlarge/121239027.jpg — получается больше, но погляди, может подойдет, дырки под шпильки не проблема. номер вроде этот, но могу ошибаться 96293025

Почему пробивает прокладку ГБЦ

Автовладельцы часто спрашивают, почему прокладка ГБЦ не выдерживает и повреждается. Выделим основные причины.

Перегрев

Чаще всего прокладка ГБЦ прогорает из-за перегрева двигателя, поэтому важно на ранней стадии определить неисправность и устранить ее. Из-за изменения температурного режима крышка блока «уходит» и ухудшается контакт между участками мотора. Результат — отсутствие герметичности силового агрегата с последствиями для прокладки

Результат — отсутствие герметичности силового агрегата с последствиями для прокладки.

Как правило, такой проблеме подвержены ГБЦ из алюминия. Чугунная головка (устанавливается на дизельных моторах) более стойка к температурным перепадам. Но она может деформироваться или повредиться.

Действие температуры часто приводит к деформации самой прокладки, из-за чего нарушается герметичность системы.

Неправильное усилие при затяжке болтов ГБЦ

При сборке двигателя важно знать точный момент протяжки болтов, удерживающих головку на блоке цилиндров. Увеличение или уменьшение этого параметра может привести к разрушению или ухудшению герметичности соответственно. Во втором случае ГБЦ и БЦ неплотно прилегают друг к другу, из-за чего газы с атмосферным воздухом проходят в имеющиеся отверстия и разрушают прокладку

Во втором случае ГБЦ и БЦ неплотно прилегают друг к другу, из-за чего газы с атмосферным воздухом проходят в имеющиеся отверстия и разрушают прокладку.

Во избежание таких последствий необходимо закручивать болты с помощью динамометра и четко следовать инструкции производителя.

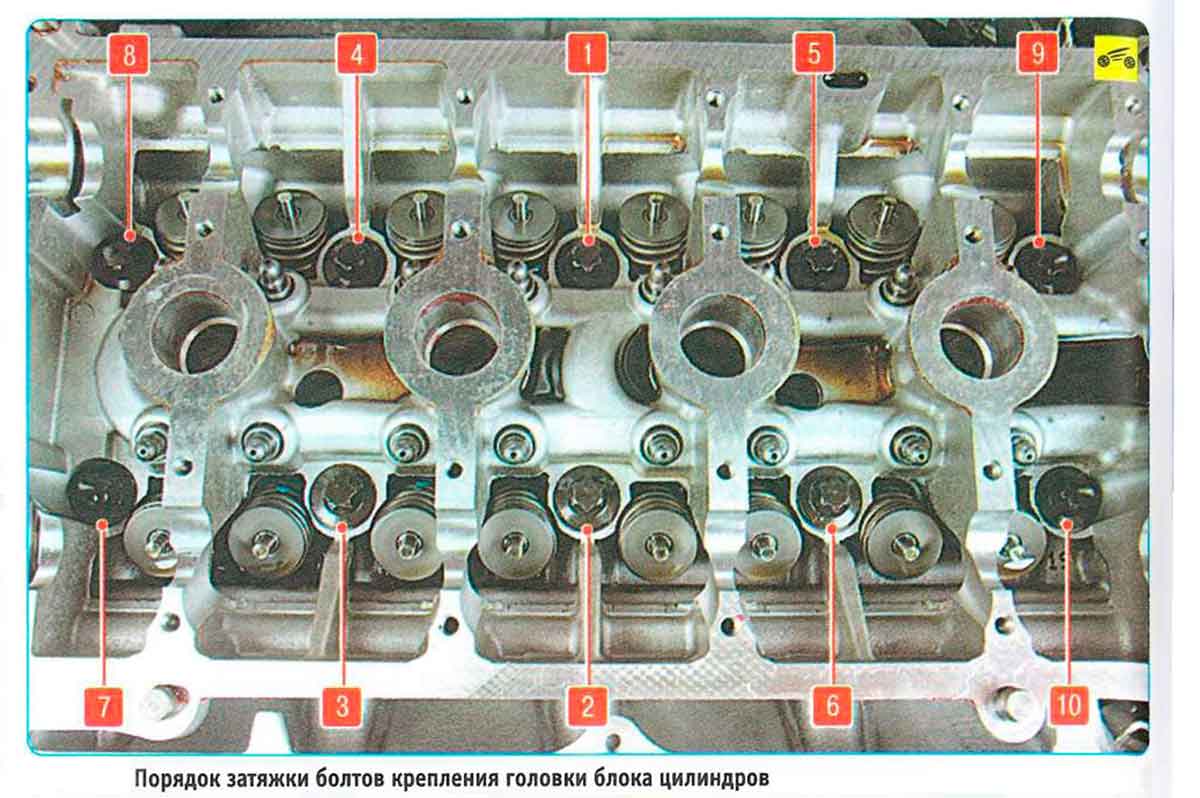

Не менее важный момент — соблюдение последовательности вкручивания. Подробные сведения по выполнении работы приведена в инструкции к автомобилю.

К примеру, на ВАЗ используются следующие правила:

  1. Сначала вкручиваются центральные болты, а потом — по диагонали.
  2. Усилие составляет 3 кг*с, а после дотягиваются до 6 кг*с и 9-10 кг*с.

В 8 из 10 случаев причина пробитой прокладки — несоблюдение правил протяжки в вопросах момента, последовательности и иных нюансов.

Поэтому обязательно прочитайте про правильную затяжку головки блока цилиндров и с каким усилием это нужно делать.

Низкокачественный материал

При покупке прокладки выбирайте товары в проверенных магазинах.

Изделия бывают следующих видов:

  1. Многослойные из стали. Содержат от двух до пяти слоев. На поверхности обработаны силиконом для окантовки каналов.
  2. Композитные. Старая технология, которая почти не применяется. В основе лежит асбест и графит, а поршневую часть окружают кольца из стали.
  3. Медные. Отличаются высокой степенью надежности, используются на некоторых видах авто.
  4. Эластомерные. Изготовлены из стали с нанесением на поверхность пластичного материала. На газовых стыках предусмотрены кольца из стали, а ходы имеют окантовку герметиком.
  5. Безасбестовые. Изготавливаются с применением более современных материалов.

Стоимость прокладки ГБЦ не слишком велика, поэтому на этом не рекомендуется сильно экономить, так как такая экономия может потом дорого обойтись.

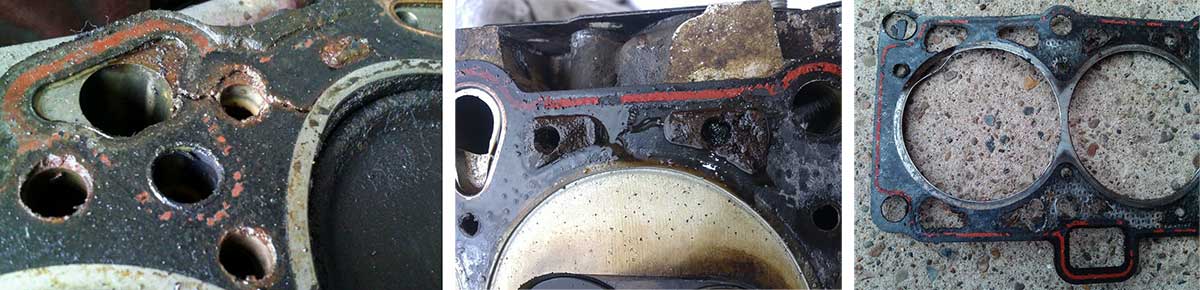

Места прогорания прокладок ГБЦ

Дополнительные причины

Выделяется и ряд дополнительных факторов, почему может перегореть прокладка:

  1. Естественное старение.
  2. Нарушение процесса сжигания горючего. Чаще всего проблемы возникают в головке, на которой возникают трещины. ГБЦ, как правило, имеет алюминиевую основу. При нагреве происходит быстрое расширение, и головка надавливает на прокладку. Последняя не выдерживает и повреждается.
  3. Повышенная температура в камере сгорания из-за неправильного угла зажигания и т. д.

Автовладелец должен понимать разницу между «пробоем» и «прогаром». В первом случае имеет место серьезное повреждение прокладки или ее элементов, а во втором — несущественные нарушения целостности, которые иногда не удается отыскать на поверхности.

Виды уплотнений ГБЦ

Говоря о герметизации соединений «блок-головка», не будем рассматривать двигатели с бесподкладочными стыками, – это тема отдельного разговора. В остальных случаях специалисты разделяют уплотнения на три группы:

• мягкие прокладки ГБЦ;

• металлические прокладки ГБЦ;

• комбинированные уплотнения.

Правда, в отношении металлических и мягких прокладок необходима оговорка. И те, и другие делаются из нескольких материалов, – например, мягкие прокладки содержат перфорированную жесть. Но один из материалов (металл или полимерная композиция) является преобладающим – он-то и определяет принадлежность прокладки к той или иной группе.

Например, на дизелях челябинского тракторного завода для военных гусеничных машин и танков применялась прокладка, состоящая из двух медных листов. Между ними закладывался лист из асбестовой бумаги толщиной 1 мм. Нижний металлический лист имел отбортовку не только на отверстия камер сгорания, но и на масляные каналы.

Существуют графитовые прокладки, выполненные из графитных листов (не путать с графитовым покрытием асбестовых прокладок и графитным наполнителем безасбестовых материалов). Однако ведущие зарубежные производители признают их малоперспективными.

К металлическим и комбинированным уплотнениям мы еще вернемся, а сейчас поговорим о мягких прокладках ГБЦ. Их преимущества определяются простотой: благодаря своей «мягкости» они компенсируют неровности и деформацию сопрягаемых поверхностей, обеспечивая тем самым герметизацию стыка. Отсюда и относительная дешевизна этих изделий.

А к недостаткам относится меньшая, в сравнении с металлическими «сестричками», надежность уплотнения (особенно при высоких давлениях), необходимость дополнительной подтяжки в процессе эксплуатации и, как правило, одноразовое использование.

Что в итоге

С учетом того, что в рамках одной статьи рассмотреть все типы прокладок мотора по отдельности не представляется возможным, выше были упомянуты только основные уплотнители, которые используются в ДВС.

Как правило, в продаже встречаются целые ремонтные наборы (ремкомплекты) прокладок для разных автомобилей

При этом важно понимать, что для каждого типа и модели двигателя даже у одного производителя прокладки и сальники отличаются. По этой причине необходимо точно подбирать необходимые детали и элементы по оригинальным каталогам запчастей для конкретной модели авто с учетом года выпуска, типа ДВС и т.д
