Что такое разминусовка двигателя

Масса в ВАЗ 2114: расположение, возможные проблемы и их решение

Электрическая сеть автомобиля подключена к общему «минусу», или массе, которым является весь корпус. То есть корпус как масса на ваз 2114 представляет собой единый источник отрицательного заряда. А источником отрицательного заряда является соединение корпуса и отрицательной клеммы аккумулятора.

Если провода, подключенные от электросети к массе, окисляются (отходят), возникают проблемы с электроникой, двигателем или системой управления. При типичных «массовых» неисправностях, например, «перемигивании» задних фонарей вместо включения поворотного сигнала или плохой прокрутке стартера сначала проверяют состояние проводов, подключенных к массе, и контактных точек.

Где находится масса эбу на ваз 2114

Первый вывод на массу от ЭБУ на машинах с 1.5 двигателем находится под приборами на усилителе крепления рулевого вала. Второй вывод расположен под панелью приборов, рядом с электродвигателем отопителя, на левой стороне корпуса отопителя.

На машинах с 1.6 двигателем первый вывод (масса эбу ваз 2114) находится внутри приборной панели, слева, над блоком реле/предохранителей, под шумоизоляцией.

Второй вывод расположен над левым экраном центральной консоли приборной панели на приварной шпильке (крепление – гайка М6).

Все шпильки не имеют никакой защиты от коррозии, кроме заводской краски. Когда краска отходит, шпилька ржавеет

Обращайте внимание на состояние шпильки и обрабатывайте ее защитной смазкой

Где находится масса ЭСУД

Масса ЭСУД расположена на креплениях заглушек с правой стороны головки 1.5 двигателя. На 1.6 двигателе масса на двигатель ваз 2114 выведена на приваренную шпильку, соединяющую металлический каркас центральной панели и тоннель пола.

Где находится масса аккумулятора

Масса аккумулятора состоит из двух проводов разной толщины. Толстый провод отходит от минуса батареи к корпусу двигателя. Тонкий провод прикрепляют к корпусу рядом с АКБ.

Где находится масса двигателя нива шевроле

Но если с реле все в порядке, а приборы не работают – то возможна проблема в другом – точке крепления масс. Минусовой провод выходя из аккумуляторной батареи замыкается на кузов автомобиля и идет к некоторым основным потребителям энергии в виде проводов. В этом иногда заключается сложность, при прозвоне электрики.

Архитектуру построения цепи можно описать следующим образом: из минусовой клеммы выходит жгут проводов, соединяющий приборы, работающие от одной точки масс, дальше к ним при помощи обжимной гильзы подключаются провода соединяющие другие точки масс. В итоге, найти конкретную точку крепления массы довольно сложно.

Например, масса блока управления зеркалами расположена за обшивкой багажника. Но с двигателем все немного проще. Так как он соединен с рамой и кузовом через подушки, являющиеся по сути диэлектриком, к нему подходит свой жгут проводов. Клеммы расположены с левой стороны двигателя, ниже модуля зажигания. Они отвечают за работу ЭБУ и датчики ЭСУД.

Причины и симптомы плохого заземления двигателя

Неисправность двигателя может быть вызвана:

Свободные, ржавые или поврежденные клеммы или провода заземления
Слабая, поврежденная или корродированная клемма заземления аккумулятора
Плохая установка или ремонт компонентов

Симптомы плохого заземления двигателя могут включать в себя:

Тусклые огни
Мерцающие огни
Электрические устройства работают беспорядочно
Неисправный топливный насос
Буксующая или сгоревшая муфта компрессора кондиционера
Прерывистый отказ датчиков
Повреждены дроссельные или передающие кабели
Жесткий старт
Разряженная батарея АКБ

Часто плохие основания относительно легко диагностировать и исправлять, обычно за считанные минуты. Вы можете диагностировать и выполнять ремонт в собственном гараже, используя только цифровой мультиметр (DMM) и некоторые распространенные инструменты.

Если вы не знаете, где находятся все двигатели или трансмиссии, в вашем автомобиле, возможно, вам следует обратиться к руководству по ремонту вашего автомобиля. Вы можете получить относительно недорогую копию через Amazon. Руководства Haynes поставляются с пошаговыми процедурами для многих проектов технического обслуживания, ремонта и устранения неисправностей. Таким образом, вы окупите свои небольшие инвестиции в короткие сроки.

ХОРОШО. Так что возьмите свой мультиметр и давайте найдем те плохие основания в вашем автомобиле.

Коррозия или повреждение заземляющих лент может привести к выходу из строя электрических принадлежностей.

МАССА ВАЗ 2114

Ненадежная масса на ВАЗ 2114 или ее отсутствие приводит к различным неприятным сюрпризам. Например,вместо поворотного сигнала на заднем фонаре вдруг начинается перемигивание лампочек (так называемая новогодняя елка), или еле крутит стартер. Если знать, где находятся массы ВАЗ 2114, можно справиться со многими неурядицами в электрической части автомобиля.

Местонахождение общих (массовых) проводов

Основной массовый провод короткий и толстый – он идет с аккумулятора и крепится на шпильке гайкой в районе переднего левого лонжерона. Толщина его порядка 14-16 мм. Также с минусовой клеммы АКБ идет тонкий провод, который выполняет функцию подачи питания различным потребителям энергии. Слабый контакт на клемме ведет к быстрой разрядке аккумуляторной батареи.

Для электронной системы управления двигателем также необходим общий провод. Масса ЭБУ на ВАЗ 2114 может крепиться в двух разных местах в зависимости от модификации автомобиля:

На версиях 2115 с мотором 1,5 л она берется с мотора (два болта М6 на задней заглушке распределительного вала).
На ДВС 1,6 л, а также моторах 1,5 л с ЭБУ Bosch или «Январь» версии 7.2 она фиксируется болтом, привернутым к металлическому каркасу центральной консоли под приборной панелью.

Если общий провод электроники плохо контачит с кузовом автомобиля, то ЭСУД на ВАЗ 2114 может давать различные сбои.

Обратите внимание, провод должен быть хорошо закреплен

Где находится масса панели приборов ВАЗ 2114? Для проводки панели приборов, жгута проводов багажного отсека и схемы блока предохранителей предусмотрена только одна общая массовая точка в салоне (модели 2108-09 и 2113-2114-2115),она находится под комбинацией приборов рядом с рулевой колонкой.

Для мотора отопителя также необходим минус. Он крепится к корпусу печки с водительской стороны в салоне.

Остается вопрос – где находится масса двигателя ВАЗ 2114. Массой как раз и считается место крепления основной минусовой клеммы аккумулятора к кузову.

Для чего нужна масса в автомобиле

Заземление двигателя обеспечивает электрический обратный путь для стартера. Плохое заземление двигателя является распространенной проблемой, приводящей к тяжелому запуску и отсутствию запуска.

В следующем тесте выполняется считывание падения напряжения, чтобы определить нежелательное сопротивление в цепи заземления двигателя.

Отключите зажигание или топливную систему, чтобы предотвратить запуск двигателя во время испытаний.

Если система зажигания оснащена распределителем, вы можете отсоединить кабель высокого напряжения от крышки распределителя и заземлить его на двигатель (болт или кронштейн) с помощью проволочной перемычки. В других системах вы можете удалить предохранитель топливного насоса. Обратитесь к руководству по эксплуатации вашего автомобиля или ремонту автомобиля, чтобы найти предохранитель. Вы также можете использовать дистанционный выключатель стартера. Подключите переключатель к клеммам цепи управления реле стартера или соленоида (втягивающее реле).

Установите для цифрового мультиметра постоянное напряжение и выберите максимально близкий диапазон, но больший, чем напряжение аккумулятора. Например, 20 вольт. Или выберите функцию автоматического выбора диапазона, в зависимости от ваших функций мультиметра.
Подсоедините красный провод прибора к чистой поверхности двигателя, а черный провод прибора – к отрицательному (-) полюсу аккумулятора.
Попросите помощника запустить двигатель примерно на пять секунд, этого достаточно, чтобы получить хорошее чтение значений тока.

Вы должны получить показание 0,2 вольт или меньше. При необходимости обратитесь к спецификациям вашего производителя в руководстве по ремонту вашего автомобиля. Вы получили более высокое чтение? В цепи заземления есть нежелательное сопротивление. Чтобы найти проблему, перейдите к следующим шагам.

Переместите красный провод вашего измерителя на основную клемму заземления со стороны двигателя.
Пусть ваш помощник провернет двигатель, пока вы снимаете показания падения напряжения.

Повторите два предыдущих шага, переместив красный провод к разъему, соединяющему черный основной провод заземления с клеммой аккумулятора. Когда вы получаете показание около 0,2 В или ниже, нежелательное сопротивление находится между этой и предыдущей контрольной точкой. Проверьте на наличие коррозии, оборванных или ослабленных проводов.

Дополнительная масса: преимущества

Разминусовка двигателя в целях усовершенствования имеет как сторонников, так и противников данного способа. Скептики считают данное решение бесполезной тратой времени и средств, ссылаются на то, что штатных решений в автомобиле вполне достаточно, сечения заводских проводов хватает, каждый датчик имеет свой отдельный минус-землю (sensor ground) и т.д.

Главным аргументом среди тех, кто уже реализовал процедуру, является стабильность искрообразования и работы всей системы зажигания в результате максимально эффективной и надежной массы в автомобиле. Также утверждается, что масса становится ровной для всех устройств, потребляющих электричество. Такого равномерного распределения невозможно добиться стандартной массой, даже при условии регулярного очисткой клемм. В списке основных плюсов силовой разминусовки двигателя отмечены:

экономия горючего на минимальной отметке от 5-7% и более достигается благодаря тому, что разгружается генератор, сопротивление уменьшается;
стартер активнее вращает коленчатый вал при отрицательных температурах в момент запуска;
двигатель после разминусовки работает более ровно и плавно;
силовая установка лучше откликается на педаль газа;
мотор отдает больше мощности;
аккумулятор служит дольше, эффективнее дозаряжается от генератора;
исчезают вибрации двигателя при включении мощных потребителей (кондиционер, повышение громкости музыки при использовании внешних усилителей и т.д.);

Такая доработка облегчает пуск автомобиля, повышается стабильность оборотов в режиме холостого хода (обороты не плавают). Также отмечено, что головные фары после разминусовки дизельного или бензинового двигателя начинают светить ярче, повышая комфорт и безопасность передвижения в темное время суток. Дополнительно стоить отметить, что после разминусовки минимизируются или полностью исключаются помехи и наводки, музыка с носителя и радио в акустической системе автомобиля начинает воспроизводиться чище. Еще одним плюсом является повышенная безопасность для электрооборудования в том случае, если провод штатной массы оборвется или разрушится его крепление к кузову.

Разминусовка

#1 Aleks92

Группа: Пользователи

Сообщений: 176
0 благодарностей

Регистрация: 08.10.17

Возраст: Н/В

Страна:
Город Днепропетровск
Авто: Opel omega a

Наверх
Имя или Цитата

#2 nemeckiy

Группа: Пользователи

Возраст: Н/В

Имя: K`[f
Страна:
Город Сумы
Авто: иная

Наверх
Имя или Цитата

#3 Aleks92

Автор темы

Группа: Пользователи

Сообщений: 176
0 благодарностей

Регистрация: 08.10.17

Возраст: Н/В

Страна:
Город Днепропетровск
Авто: Opel omega a

Сообщение отредактировал Aleks92: 21 Январь 2018 — 21:57

Наверх
Имя или Цитата

#4 nemeckiy

Группа: Пользователи

Возраст: Н/В

Имя: K`[f
Страна:
Город Сумы
Авто: иная

Aleks92 , ещё есть марка, модель, год, мотор.

Наверх
Имя или Цитата

#5 Aleks92

Автор темы

Группа: Пользователи

Сообщений: 176
0 благодарностей

Регистрация: 08.10.17

Возраст: Н/В

Страна:
Город Днепропетровск
Авто: Opel omega a

Наверх
Имя или Цитата

#6 nemeckiy

Группа: Пользователи

Возраст: Н/В

Имя: K`[f
Страна:
Город Сумы
Авто: иная

Наверх
Имя или Цитата

#7 Aleks92

Автор темы

Группа: Пользователи

Сообщений: 176
0 благодарностей

Регистрация: 08.10.17

Возраст: Н/В

Страна:
Город Днепропетровск
Авто: Opel omega a

Наверх
Имя или Цитата

#8 nemeckiy

Группа: Пользователи

Масса между двигателем и кузовом

Линия «31», в народе получившая название «масса», «минус» или «отрицательная цепь» имеет очень важное значения для автомобиля. И не только для электрооборудования, но и для многих других систем, в том числе и для двигателя или АКПП Практически все автомобили имеют однопроводную систему бортовой сети и роль «минуса» в этой цепи выполняют металлические части кузова

Это во много раз уменьшает количество проводов и уменьшает себестоимость автомобиля.

Получается, что все участники этой цепи имеют свое подключение к кузову — панель приборов, фары, ЭБУ, двигатель и т.д.

Не смотря на визуальную целостность этих подключений, со временем в следствие окисления и коррозии, контакт медленно и незаметно ухудшается, что приводит к просадкам напряжения во время включения мощных потребителей или нарушению работы системы.

Я бы разделил подключения массы на основные и локальные. Допустим, подключения масс головного света является локальным и при нарушении этого подключения пострадает только головной свет. А вот при нарушении контакта массы от АКБ к кузову пострадает вся бортовая сеть, и из-за чего могут возникнуть проблемы в работе двигателя и прочих важных узлов и агрегатов.

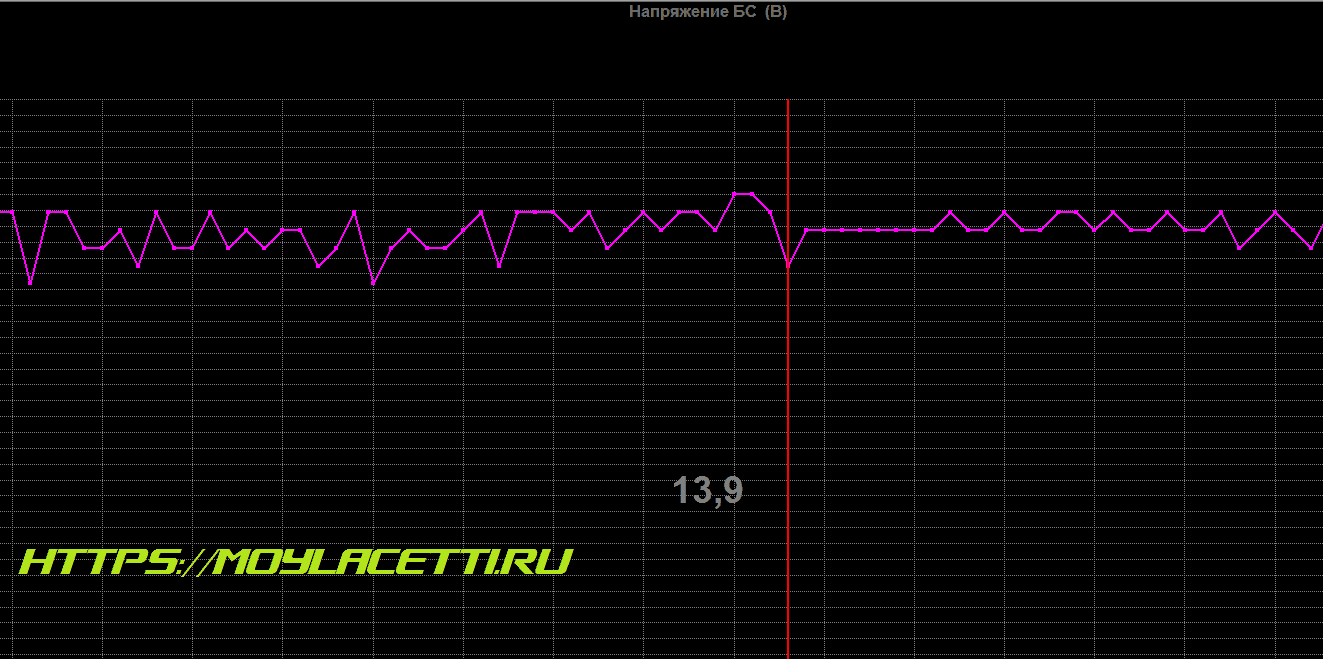

Вот так на графиках диагностики выглядит напряжение бортовой сети с проблемными массами

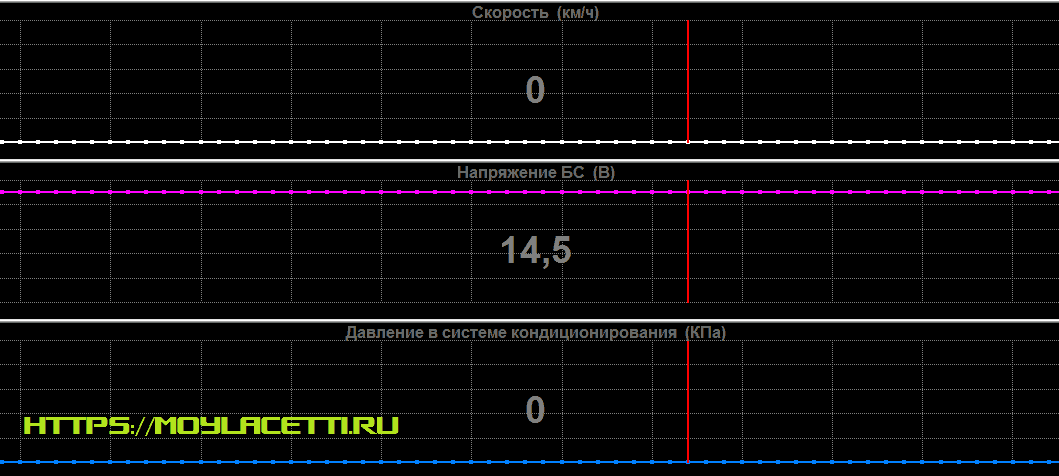

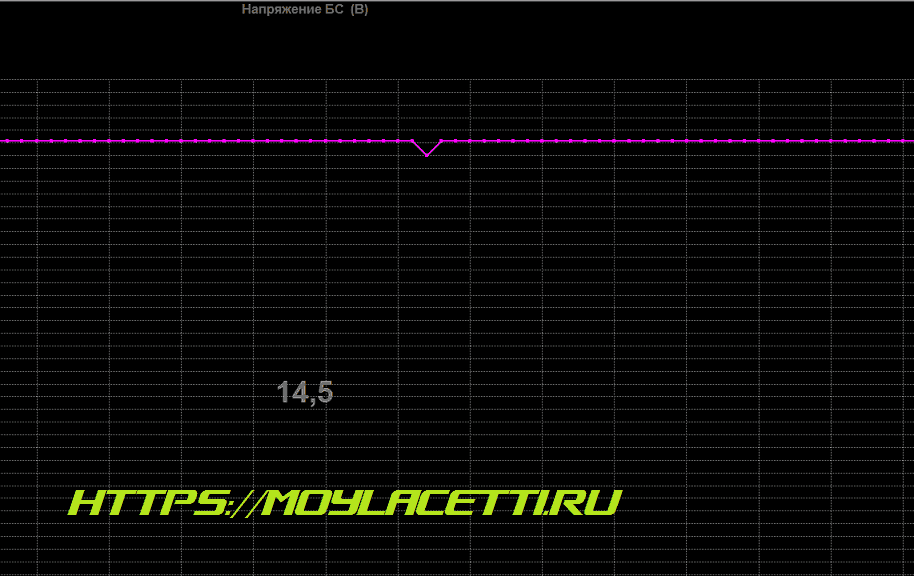

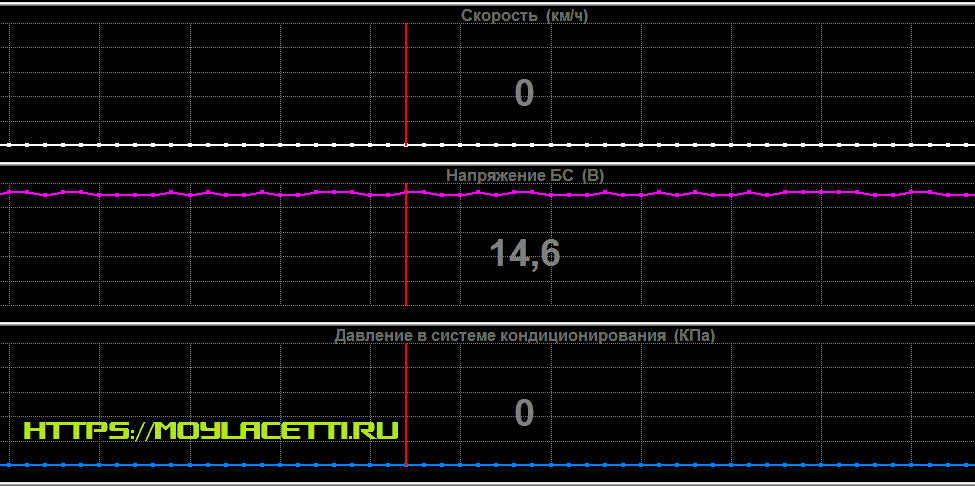

А вот график после профилактики массы АКБ — двигатель — кузов

Поэтому надежная масса двигатель — кузов очень важна для исправной и беспроблемной работы всего автомобиля.

А масса ЭБУ — двигатель имеет еще большее значение, так как напряжения в системе управления двигателем не превышают 5 В. Поэтому это ещё больше стимулирует владельцев автомобилей с системой управления двигателем более серьёзно подходить к вопросу масс, нежели владельцев карбюраторных авто, где напряжение 12 -14 В. Потому что, чем меньше напряжение, тем больше ущерб от потерь в цепи.

В общем, цепь массы необходимо поддерживать в идеальном состоянии. Это как аксиома.

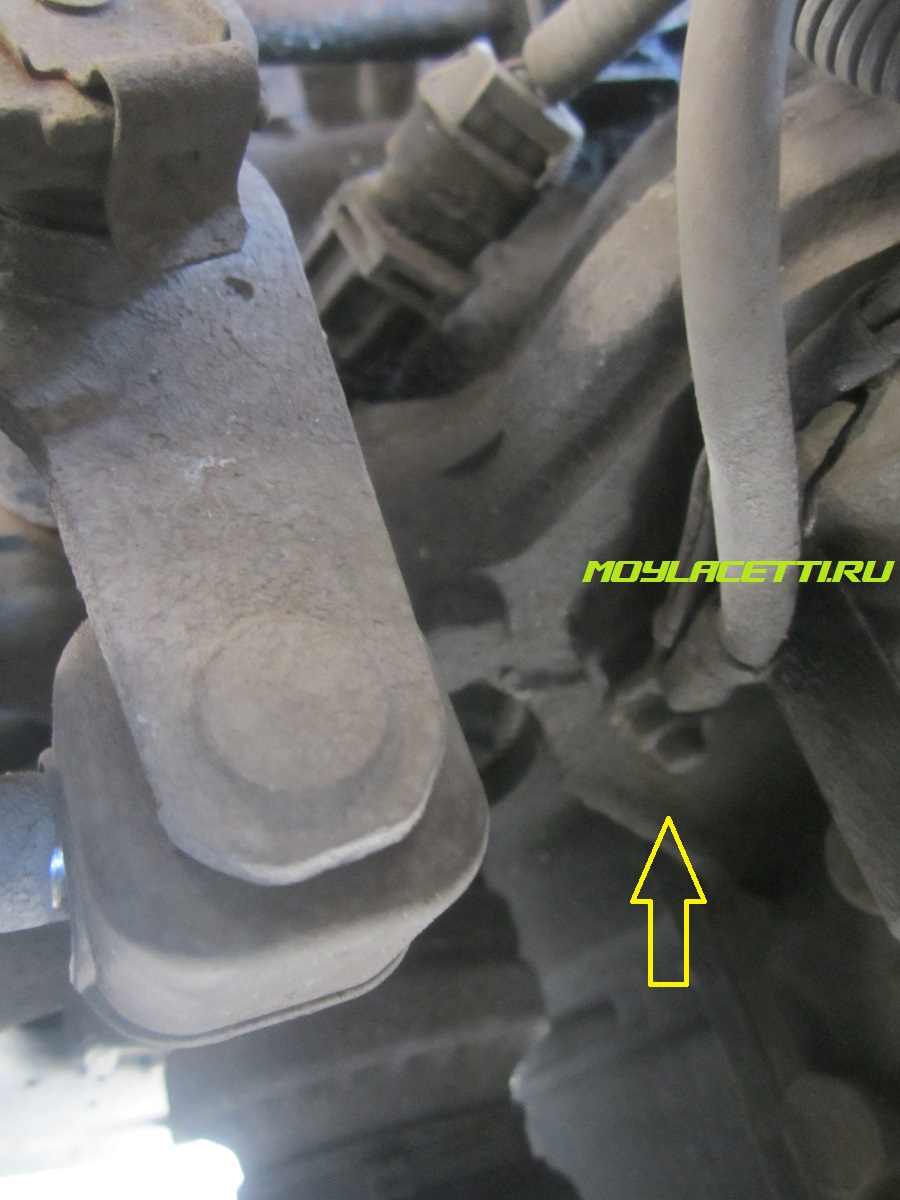

Дальше рассмотрим где находится масса двигатель — кузов и как её проверить.

Куда прикрепить дополнительную массу (заземление)

Как правило, со временем, все «массовые» соединения на кузов автомобиля подвергаются коррозии и окислению. Вследствие чего возникают просадки в напряжении, что может привести к различным последствиям: начиная от неработающей фары – кстати больная тема всех SAMAR с окисшими проводами(почему не горят фары?), заканчивая нездоровой работой двигателя.

Так же, особенно в зимний период времени, при большом количестве электро потребителей (печка, фары, магнитола, подогрев) просадки в напряжении могут падать до такой степени, что приборы откажутся работать. Так же, плохое соединение массы может влиять на утечку электроэнергии. Например плохая масса генератора потихоньку сжирает заряд аккумулятора (утечка заряда аккумулятора).

Есть два варианта решения просадок напряжения:

Найти и устранить источник «плохой» массы. Чтобы узнать, где крепится масса, воспользуйтесь следующей статьёй: Где крепится «масса» двигателя? Почему двигатель работает нестабильно?
Провести дополнительную массу. Дополнительную массу следует проводить только в том случае, если устранить источник плохого соединения заземления не удалось. Но стоит помнить, что «обвесив» свою машину дополнительными заземлениями, могут возникнуть помехи, которые будут влиять на работу электроприборов.

РАЗМИНУСОВКА!Мужики растолкуйте!

MITSUBISHI CRAZY CD5W

расскажи, что это значит. если не трудно.

ага, мне тоже расскажи.

MITSUBISHI CRAZY CD5W

Вот это из разряда знаю-но объяснить не могу,в общем применими к аудиосистемам примерно следующее :все компоненты системы например усилитель ,магнитолу и прочее лучше цеплять на общую землю лучше всего тянуть массу напрямую к аккуму ,если цеплять просто на массу например минус уся на крыло багажника а магнитолу к шурупу к металлу за панелью,то появляются контуры заземления ,и возникает так называемая разность потенциалов,отсюда помехи,наводки ,шипение в колонках. в общем примерно так . то же самое может и на датчики вляить. хотя по идее они все на двигле сидят. трудно судить о том чего не видел . смотреть нужно . думать

Это как так? Растолкуй, плз, а то меня, похоже, чему-то не тому много лет учили.

MITSUBISHI CRAZY CD5W

Ну в смысле минус магнитоллы . или ты просто дойэбаться решил ?Или ты не знаешь что такое контуры заземления . опиши поподробней плиз что растолковать то ,я растолкаю как могу

Конечно, если в результате грамотного вмешательства супер специалистов все ненужные провода устранены, то могут быть проблемы, т.к. мотор стоит на резиновых подушках.

Что касаемо разницы потенциалов и проч. вы б цеэшку взяли в руки да померили напругу на разных участках.

Скажу по секрету, что у датчиков как правило своя отдельная земля. (Sensor ground). И она не общаяя с массой кузова. (какраз для точности показаний) В ЕКУ есть свой стаб питания для этого.

А провод конечно ингода есть смысл кинуть. на зажигание и генератор. опутытавать весь мотор большого смысла не вижу.

Скажу по секрету, что у датчиков как правило своя отдельная земля. (Sensor ground). И она не общаяя с массой кузова. (какраз для точности показаний) В ЕКУ есть свой стаб питания для этого.

А провод конечно ингода есть смысл кинуть. на зажигание и генератор. опутытавать весь мотор большого смысла не вижу.

Все коротко и ясно . сразу видно — человек в теме . и добавить то больше нечего

ну это, как оно.. типа, чем там контуры образуются-то.

Как самому сделать разминусовку мотора

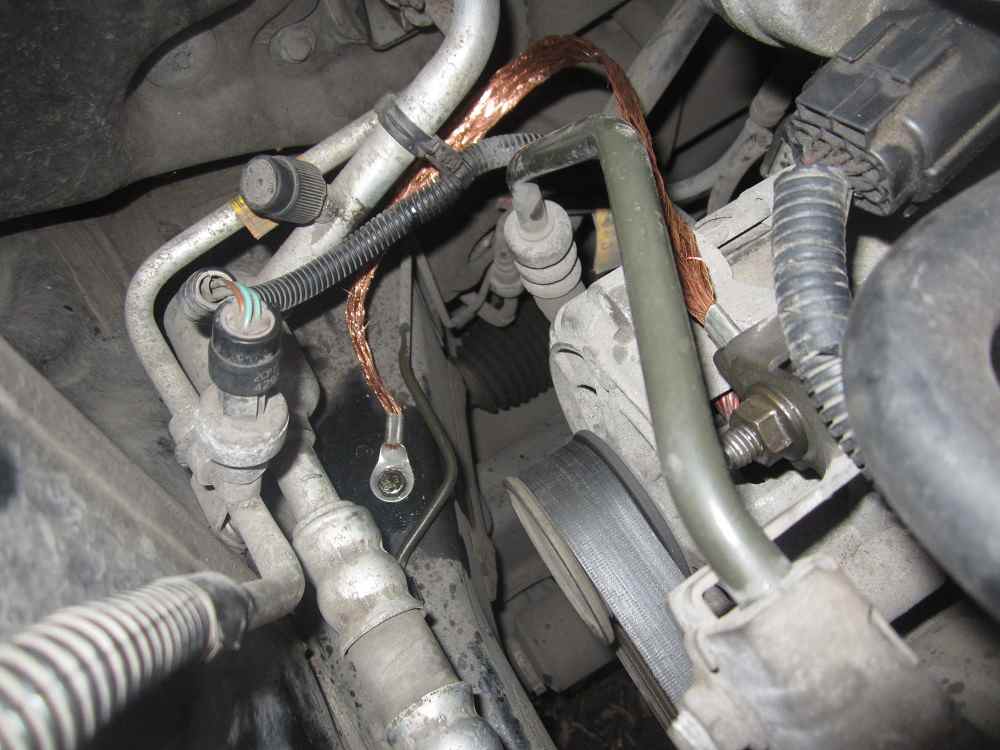

Процедура подразумевает проведение дополнительных проводов к массе от основных источников потребления тока. Для большинства автомобилей минус проводят от 4-6 источников:

минус генератора;
масса от стартера;
минусовой провод от двигателя (желательно не менее 2 точек);
масса коробки передач (при наличии АКПП);
минус кузова в подкапотном пространстве (удаленная часть от АКБ);

Провода должны быть гибкими, изготовленными из чистой меди высокого качества с минимальным содержанием примесей. Не рекомендуется использование проводки на основе медных сплавов.
Также провод должен иметь большое сечение

Это необходимо для обеспечения наилучшей проводимости электрического тока.
Дополнительно потребуется обратить внимание на изоляцию проводов. Она должна быть прочной, устойчивой к механическому износу и иметь способность противостоять значительным колебаниям температур (большой нагрев в подкапотном пространстве с последующим остыванием).

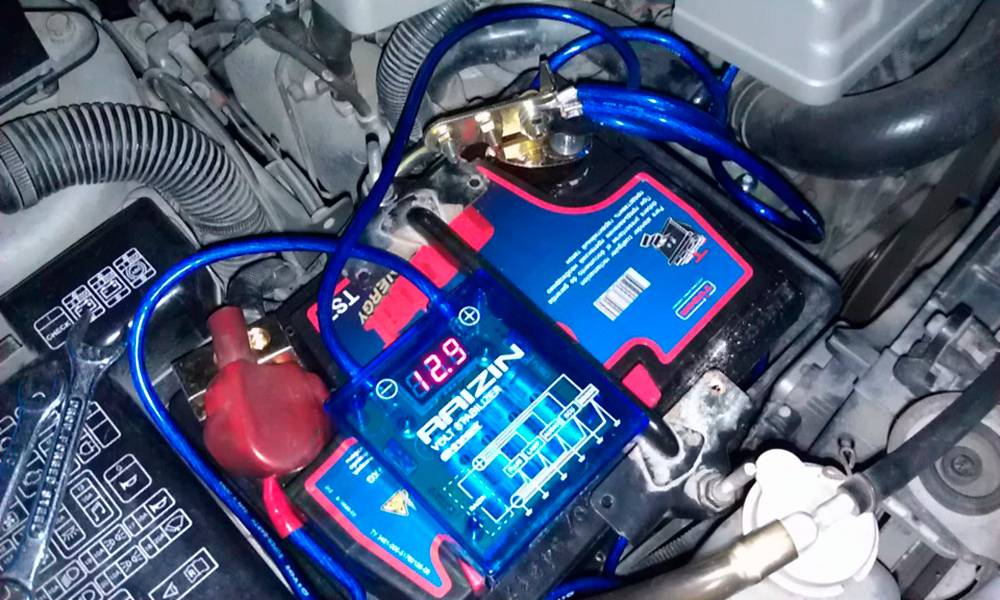

Стоит добавить, что в продаже можно приобрести как готовые решения, так и сделать разминусовку двигателя своими руками. Для изготовления потребуется медный кабель, термоусадочная трубка и клеммы. Длина кабеля и количество клемм будет зависеть от того, сколько устройств планируется заземлить на кузов (подключить к массе). После нарезки кабеля необходимо обжать клеммы и надеть термоусадку в тех местах, где кабель оголяется для соединения с клеммой. Завершающим этапом станет установка изготовленных проводов в подкапотном пространстве автомобиля.

https://youtube.com/watch?v=MUmIehk7XBg

Как работает кнопка запуска мотора. Доступные варианты и решения для самостоятельной установки кнопки стартера. Как самому установить кнопку запуска ДВС.

Признаки неисправности или пробоя высоковольтного свечного провода системы зажигания. Как проверить автомобильные бронепровода своими руками.

Стартер щелкает и/или жужжит, но мотор не крутится. Главные причины поломок стартера, диагностика и устранение неисправностей своими руками.

Как быстро завести двигатель при разряженной АКБ. Особенности и преимущества использования автономного пускозарядного устройства. Советы при выборе бустера.

Условия правильного хранения автомобильного аккумулятора. Снятие, осмотр и подготовка батареи. Как сохранить аккумулятор без регулярной подзарядки.

Основные способы ремонта треснувшего блока цилиндров двигателя. Обнаружение трещины, ремонт при помощи сварки, расклепывания или нанесения эпоксидного слоя.

С каждым годом количество электрооборудования на автомобиле увеличивается. И хотя благодаря миниатюризации электронных компонент пока ещё удаётся удержать всю эту громаду на 12-вольной бортовой сети, но ситуация в среднесрочной перспективе может стать критической. Но и сегодня очень многое зависит от проводки и, конечно же, от качества массы, которое оказывает самое непосредственное влияние на точность функционирования датчиков, сенсоров, контроллеров и других компонентов электрооборудования.

Электрическая масса, как известно, является частью бортовой электросети, соединяя АКБ и кузов транспортного средства, причём последний является условным возвратным сегментом, образующим замкнутую автономную систему.

Это означает, что кузов автомобиля выступает в роли проводника электронов с отрицательным зарядом. Но далеко не всегда возможности штатной массы удовлетворяют возросшим нагрузкам на сеть. Именно поэтому и делают разминусовку двигателя, подключая наиболее мощных потребителей к дополнительной массе.

Для чего делают разминусовку

В процессе эксплуатации авто можно столкнуться с тем, что электрическая бортовая сеть в буквальном смысле слова «проседает», особенно в моменты пиковых нагрузок (одновременное включение габаритов, ближнего и дальнего света фар, различных обогревов зеркал и стекол параллельно использованию климатической установки, электрических стеклоподъемников, мощной акустики и других устройств).

Также «провалы» в напряжении могут наблюдаться и без видимых причин, влияя на стабильность работы ДВС, его системы зажигания, ЭБУ, датчиков, сервоприводов и других электроустройств. Подобное может происходить в том случае, если в месте штатного крепления минусовой клеммы к кузову произошло окисление, контакт разрушился или появилась коррозия. Автомобильная электрическая сеть закономерно начинает работать нестабильно.

В первом случае дополнительная разминусовка мотора зачастую необходима по причине того, что кузов автомобиля старый, штатное место крепления массы пришло в негодность и т.п. Касательно улучшений и тюнинга, бытует мнение о том, что дополнительная разминусовка позволяет более равномерно распределить электричество в бортовой сети транспортного средства сравнительно с использованием штатной минусовой клеммы.

минус генератора;
масса от стартера;
минусовой провод от двигателя (желательно не менее 2 точек);
масса коробки передач (при наличии АКПП);
минус кузова в подкапотном пространстве (удаленная часть от АКБ);
