Как отрегулировать фары ВАЗ 2110 своими руками

Настройка

Если нет возможности настроить систему в автосервисе, это можно сделать самостоятельно. Для этого потребуется ровная площадка со стенкой или сплошным забором напротив нее. Это обязательное условие при любом варианте регулировки.

Ближний свет

В этом случае проще использовании универсальный способ, который почти одинаков для всех авто. Различаться может только расстояние от стены до машины, чаще всего оно составляет 7,5 метров, но некоторые модели ставятся в 5 метрах, данный момент лучше уточнить отдельно, чтобы правильно настраивать свет. Далее надо подготовить разметку.

  1. Машина подгоняется вплотную к стене или забору, после на поверхности делаются метки четко посередине фар ближнего света и напротив их. Это будут основные ориентиры.
  2. Далее машину можно отогнать и приступать к расчерчиванию. На 5 см ниже центра фар ставятся еще две метки и соединяются горизонтальной линией. Также рисуются вертикальные линии через точки, чтобы был четкий ориентир.
  3. Определяется центральная ось машины и тоже обозначается на стене. В итоге должно получиться примерно так же, как на схеме ниже.

Все параметры определяются индивидуально, так как размеры машин и расположение фар всегда отличаются.

Далее можно приступать к настройке

Важно, чтобы в машине было залито как минимум полбака бензина, а на водительском сиденье сидел человек или лежал груз, по весу примерно равный водителю. Отрегулировать фары возле стены проще всего так:

Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота

Важно выставить авто правильно.
Открывается капот и подготавливается отвертка или другой инструмент для регулировки. Включается свет и одна фара закрывается картонкой или любым другим непрозрачным элементом.
Верхний край светового потока (он четко виден) должен располагаться по линии

Если он смещен, проводится корректировка соответствующим винтом, регулирующим свет в вертикальной плоскости.
Регулировку в горизонтальной плоскости нужно делать так, чтобы место, где световой поток начинает подниматься вверх приходилось на вертикальную метку напротив фары.

Так выглядит настроенный световой поток.

Второй способ во многом похож на первый, но в этом случае потребуется расположить машину на расстоянии 10 метров от стены. Горизонтальная линия в этом случае чертится на 12 см ниже центра. Некоторые утверждают, что увеличение расстояния обеспечивает большую точность настройки, поэтому если хватает места, можно попробовать этот вариант.

Видео: Наглядный пример настройки головного света.

Дальний свет

У фар дальнего света нет четких линий, они распределяют свет равномерно, поэтому настройка будет на порядок проще. Процесс подготовки практически такой же, как с ближним светом, основным ориентиром будет горизонтальная линия на 5 см ниже центра фар и вертикальные линии напротив лампочек.

В этом случае нужно настраивать свет так, чтобы центр пучка приходился на пересечение вертикальной и горизонтальной линии соответствующей фары. Тут точность не настолько важна, так как дальнее освещение используется только тогда, когда встречного транспорта нет. Если ближний и дальний свет совмещены в одной лампочке, то регулировки одного варианта хватает для того, чтобы фара работала как нужно.

Дальний свет распределяется не так, как ближний.

В ролике выставляют дальний свет на Хундай туксон.

Противотуманки

В этом случае нет винтов для регулировки и менять положение светового потока можно только в вертикальной плоскости. Перед тем как начать работу, следует ослабить крепления противотуманных фар. Зачастую они окисляются, поэтому желательно заранее обработать их проникающей смазкой.

На стене проводится линия, ее высота должна быть на 10 см ниже расположения противотуманок. После этого машину нужно отогнать на 7,6 метра, выставить напротив разметки и включить фары. В этом случае верхняя граница светового потока должна совпадать с линией, только такое положение обеспечит нормальную видимость в туман.

Противотуманные фары также требуют настройки для нормальной работы.

Какие фары для ВАЗ 2110 лучше и проще в регулировке

На автомобилях ВАЗ 2110 с завода устанавливались два типа передней оптики:

  • отечественного производства, так называемые фары Киржач;
  • импортные комплектующие, сделанные компанией Бош.

Схемы и конструкция деталей несколько различны, однако методики регулировки угла наклона отличий не имеют. В запчасти часто поставляются изделия китайского или кустарного производства, которые не отличаются высоким качеством. Подобные фары нередко не удается настроить на совместную работу в допустимых стандартом пределах.

Фары Киржач

В конструкции изделий производства АО «Автосвет» (г. Киржач) использована линзовая оптика для ламп ближнего света. В теории подобное решение должно обеспечивать направленный и интенсивный пучок света, который легко подлежит регулировке. На практике свет искажается внешним рассеивателем, а также погодными явлениями (дождь, снег, туман).

Лампы дальнего света установлены в стандартном отражателе, расположенном ближе к решетке радиатора. Отражательный элемент имеет небольшие размеры и ненадежное крепление. Из-за этого наблюдается эффект дрожания света при движении.

На сегодняшний день предприятие «Автосвет» является банкротом, часть оборудования передана . Встречающиеся в продаже запчасти под маркой «Киржач» являются подделками и не имеют к оригинальной продукции никакого отношения.

Немецкие бошевские фары

Германская оптика оборудована обычными светоотражателями, но за счет высокого качества комплектующих позволяет получить интенсивный и стабильный пучок света. По отзывам владельцев, фары обеспечивают лучшую освещенность в любую погоду, чем отечественная продукция.

Выпуск фар велся в Рязани. В настоящее время там располагается предприятие Automotiv Lighting, являющееся структурным подразделением компании Magnetti Marelli (Италия). Именно эта продукция поставляется на завод и в запчасти. Название «немецкие Бош» используется автовладельцами по старой памяти.

регулировка света фар на автомобилях ВАЗ 2110 | ВАЗ 2111 | ВАЗ 2112

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем семейства ваз 2110 была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света. Регулировка фар на автомобилях ваз 2110, ваз 2111, ваз 2112 производится с помощью вращения винтов 1 и 2 (см. рис. 7-36), которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях. Удобнее всего регулировать фары на машинах ваз 2110, ваз 2111, ваз 2112 с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана. Поставьте полностью заправленный и снаряженный автомобиль ваз 2110, -2111, -2112 с нагрузкой 750 Н (75 кгс) на сиденье водителя на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит) фанеры размером около 2×1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок. Начертите на экране (рис 7-35) вертикальные линии: осевую 0 и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля семейства ваз 2110. На высоте 600 мм, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 75 мм линию 2 центров световых пятен. Установите ручку гидрокорректора фар на панели приборов ваз 2110, ваз 2111, ваз 2112 в положение, соответствующее нагрузке автомобиля одним водителем. Включите на автомобиле ваз 2110, ваз 2111, ваз 2112 ближний свет фар. Последовательно, сначала для правой фары (левая закрывается куском картона или темной материи), а затем для левой (правая закрыта) отрегулируйте винтами 1 (рис. 7-36) и 2 световые пучки фар. У отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. 7-35), а точки пересечения горизонтального и наклонного участков световых пятен — с точками Е.

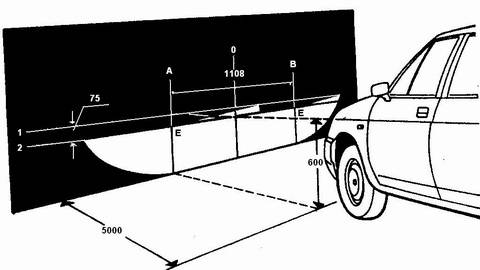

рис. 7-35. Схема регулировки света фар

рис. 7-36. Регулировочные винты блок-фар: 1 — винт регулировки пучка света в горизонтальной плоскости 2 — винт регулировки пучка света в вертикальной плоскости

Устанавливаем электрокорректор фар

Причины разрядки аккумулятора ВАЗ 2110

Штатное устройство не регулируется, оно неразборное, как результат, при выходе из строя, фару можно только заменить. Чаще всего это происходит из-за утечки рабочий жидкости или «клина». Если у вас возникла необходимость заменить устройство, то лучше вместо него поставить электрокорректор.

На «десятку» можно поставить:

  • Штатный электрокорректор для 2110. Найти его можно по артикулу ЭМКФ-41.
  • Корректор от другой марки, обычно автомобилисты используют для этого агрегат от ГАЗа.

В комплект входит сам электрокорректор, уплотнительные кольца и проводка. Основное преимущество такого устройство перед штатным агрегатом – это надежность. Установив электрокорректор, вы забудете о поломках этого компонента. Система штатного устройства сделана таким образом, что корректор постоянно находится под давлением жидкости. Уплотнительная резина изнашивается особенно быстро в холодную пору.

Установка электрокорректора от ГАЗ


Схема подключения электрического регулятора фар от ГАЗа Установку необходимо выполнять в штатные места, здесь никаких доработок не требуется. Зато они понадобятся в самом приборе – необходимо выставить ход и длину штока. Установка может быть осуществлена и без доработок, но есть вероятность, что электрокорректор будет работать только в первых 4-х позициях вместо 16-и.

Укорачивание длины штока проходит по следующей схеме:

  1. На привод необходимо подать напряжение, шток при этом должен выйти.
  2. На фото ниже показано, где нужно отрезать шток.
  3. Берем напильник 9 мм и стачиваем шток. Выполнять этот шаг нужно максимально аккуратно, так как мы работаем с полым цилиндром.
  4. Оставшуюся часть шток нужно посадить обратно. Здесь подойдет качественный супер-клей.

Теперь нужно уменьшить ход. Для этого следует поменять резистор R1 – вы найдете его на схеме подключения ЭК. Меняем его на 4.3кОм. Если вы не разбираетесь в электронике, то посмотрите на фото ниже – там указано место расположения резистора, который необходимо заменить. Когда все доработки завершены, электрокорректор можно подключать к системе.


При пайке нужно использовать паяльник для мелких элементов

Регулировка

Выставляем ближней свет на деление «0». Это соответствие будут в дальнейшем проверять при техническом осмотре автомобиля. В отличии от гидравлического устройства, с ЭК машину нужно ставить на расстоянии 1,2 м до стены. При переключении деления уровень смещается на 60 мм. В итоге мы должны получить результат, как в инструкции по настройке.

Видео по регулировке фар:

Алгоритм регулировки

Последовательно выполняем следующие:

  • Закрываем правую фару картоном или другим материалом, не пропускающим свет;
  • Поворачиваем гидрокорректор в первое положение (І);
  • Открываем капот, находим винты, с помощью которых происходит регулировка, поворачиваем их. При этом, если регулируется левая фара, то будет правильно, если ее свет вверху будет достигать линии N, а снизу – Р;
  • Отрегулировали одну, начинается регулировка другой, закрыв прежнюю.

Помните, если фары светят слишком низко, их нужно поднять, иначе это чревато тем, что вы вовремя не заметите пешехода, особенно если на улице слякоть, а он в черной одежде. Если свет подается высоко, то есть вы соизволили поднять их высоко, встречные водители не скажут вам спасибо, потому что вы будете их слепить. Поэтому регулировка своими руками на ВАЗ должна быть выполнена очень аккуратно.

Разборка фар

Перед началом проведения доработки фар в автомобиле ВАЗ 2110, необходимо произвести следующие простые действия:

Их снятие и разбор

При помощи канцелярского ножа производится аккуратное снятие стекла с фары, а так как оно крепится при помощи специального герметика, обязательная предельная осторожность, чтобы его не сломать. Но если все же оно сломалось, то это не проблема, его можно купить отдельно;
Далее происходит снятие отражателя, откручивая при этом несколько болтов.
Следующий шаг – вынимание всех проводов с задней стороны фары и пружинку с того места, где всовывается гидрокорректор и только тогда возможно вынимание станины с самим модулем из корпуса фары.

Для того чтобы сделать свечение лучше производится их доработка, которая включает в себя следующие этапы:

  1. Смещение линзы поближе к отражателю;
  2. Проведение модернизации шторки;
  3. Смена формы отражателя.

Это главные этапы, которые приведут в конечном результате к полной модернизации фар Киржач на автомобиле ВАЗ 2110. Теперь необходимо рассмотреть каждый отдельный этап.

Линза в фаре Киржач ВАЗ 2110

Смещение линзы поближе к отражателю

Переделка начинается со смещения линзы, для уменьшения площади линзы, на которую падает световой поток. Вследствие этого кривизна линзы тоже станет меньше.

  1. Разборка модуля и снятие с него линзы. На предполагаемом месте модуля аккуратно разметить срез. Обязательное слежение за тем, чтобы при этом шторка линзы не сместилась со своего места, а оставалась на расстоянии 50 мм из-за фокусного расстояния линзы;
  2. По размеченному месту отпилить и закрепить на модуле линзу. Крепится она при помощи тех надрезов, что были сделаны ранее, но при этом сам модуль станет короче. Главное в этом всем то, что чем ближе линза будет находиться, тем больше будет происходить нагрев из-за малой ее площади. Чтобы не промахнуться с расстоянием, самое оптимальное будет приближение линзы на 10 мм.

Проведение модернизации шторки

Для проведения на высшем уровне модернизации и доработки делается хорошее и качественное распределение света. Шторка делается более прямой, чтобы свет не ослеплял попутных водителей, которые едут спереди автомобиля ВАЗ 2110 в задние зеркала. Такой вид шторки был разработан по европейскому ГОСТовскому стандарту и пользуется большим успехом.

Для этого понадобится картон, из которого будет сделан шаблон шторки. Приготовленный картонный шаблон переносится на пластину из металлического материала. Для его вырезания используются ножницы по металлу и готовая шторка крепится на модуль. Также по желанию ее можно обмотать фольгой, чтобы было лучшее рассеивание света, также с ее помощью ставят противотуманные фары.

Под линзой на корпусе модуля спиливаются края. Если их спилить правильно (не больше одного миллиметра по кольцу), тогда край кольца не будет мешать правильному потоку света.

Смена формы отражателя

Если есть желание изменить ширину подачи светового потока без смены его высоты, то возможно своими руками поменять саму форму отражателей. Между прочим, на импортных автомобилях отражатели имеют овальную форму, что является оптимальным вариантом.

Доработка фар с полным изменением формы отражателя поможет значительно увеличить ширину подачи светового пучка. Отражатель на автомобиле марки ВАЗ 2110 имеет стандартную круглую форму и если его взять и прижать к полу, то легко получается овальная форма.

Для удешевления отражателя, сделан он из обычного листового металла литым недорогим способом и поэтому данный материал очень эластичный и легко поддается изменению формы.

Отражатель в фаре Киржач ВАЗ 2110

Чтобы не порезать руку следует надеть перчатку. Но не стоит сильно увлекаться, так как имеются определенные стандарты по ширине, которая должна быть в приплюснутой части 93,2 мм. Если же этого стандарта не поддерживаться, то световой пучок будет иметь деформированную форму подачи. Поэтому при изменении формы отражателя усилия прилагаются понемногу, контролируя смену размеров. Чтобы при установке отражателя совпали все крепления, то они также делаются овальной формы и само крепление отражателя.

Эти простые по своей технологии изменения позволят легко и без дополнительных затрат модернизировать фары Киржач на автомобиле ВАЗ 2110. Но главное то, что все проведенные изменение не сертифицированы и полностью ложатся на ответственные плечи водителя.

После проведения модернизации фар обязательно нужно выполнить регулировку фар ВАЗа 2110.

Зачем автомобилю противотуманные фары?

Осветительные фары, огни габарита и предупредительные стоп-сигналы, составляющие оптическую систему, выполняют свои определённые функции по обнаружению машин на дорогах и управлению автомобилем в тёмное время суток. Вдобавок к ним на многих автомобилях устанавливаются и противотуманные фары.Правильный выбор и установка позволит использовать их не только в тумане, но и в других ситуациях. О том, какими должны быть эти фары, как их использовать по назначению, чем они отличаются от обычных осветительных приборов, знают далеко не все.

Большинство водителей убеждено, что эти фары должны обладать только жёлтыми стёклами или светофильтрами, хотя в Правилах оговаривается, что фильтры противотуманных фар могут быть окрашены в белый или жёлтый цвет. Они придерживаются мнения — жёлтый свет дальше распространяется в тумане, чем обычный. На самом деле цвет мало влияет на дальность распространения света в тумане.

В противотуманных фарах основную роль играет правильная направленность светового потока. Фара формирует широкий в горизонтальной плоскости и узкий в вертикальной плоскости световой поток, который располагается низко над поверхностью дороги и направлен вдоль неё. Известно, что туман редко достаёт до земли. Поэтому получается, что туман как бы подсвечивается фарами снизу.

При этом освещается дорога, а остальное пространство прячется в тени тумана. Таким образом, борьба с туманом осуществляется за счёт специального распределения светового потока. Жёлтый и белый свет имеют в своём спектре максимальную интенсивность световой энергии, по сравнению с которыми плотность энергии в красном, зелёном, синем, фиолетовом свете значительно меньше.

Даже самые правильно выставленные противотуманки дают видимость дороги в тумане не далее десяти метров. Но этого вполне достаточно, так как в тумане автомобили движутся на сверхмалых скоростях. Преимущество этих фар по сравнению с обычными заключается в том, что они освещают и обочину дороги, позволяя разглядеть боковую линию разметки на дорогах.

Включить их можно в процессе движения вместе с габаритными огнями. Некоторые водители устанавливают сзади красный фонарь, который горит ярче, чем стоп-сигнал и габаритные огни, и позволяет шофёру сзади идущего транспорта раньше заметить машину в тумане. Этот фонарь так же, как и дальний свет обычных фар, должен быть включен независимо от времени суток, если на дорогу опустился туман.

Задние красные противотуманные фары

Противотуманные фары можно использовать с пользой для безопасности движения не только в условиях тумана, но и при обычных условиях в тёмное время суток. Например, они исключительно полезны в темноте на узких горных серпантинах и извилистых лесных дорогах, когда требуется постоянно контролировать обочину. На таких дорогах рекомендуется включать «противотуманки» в паре с ближним светом основных фар. При этом улучшается видимость дороги и обочины. Правильное пользование имеющихся на автомобиле световых приборов позволит уверенно ориентироваться в сложных погодных условиях.

Снятие и замена

Снимаем минусовой вывод АКБ. Нажав на фиксатор, поворачиваем гидрокорректор к себе, вынимаем. Сняв уплотнительное кольцо в корпусе фары, установив на его место новое, вставляем в него электрокорректор. Точно так же вынимаем гидрокорректор другой фары и заменяем его на электрокорректор.

Уже в салоне отсоединяем переключатель, к которому подключен гидрокорректор, присоединяем с помощью проводов электрокорректор.

Таким образом, новый корректор установлен и сможет выполнять свои обязанности на ВАЗ 2110 более четко. Практически все, кто поменял гидрокорректор на электрокорректор довольны его работой больше, чем предыдущим корректором, который ведет себя более «нежно», часто непредсказуемо.

Не секрет, что большинство аварий на дороге происходит именно тогда, когда солнце уходит, и наступает темнота. Некоторые автомобилисты просто забывают включить фары, у других они не работают, а третьи и вовсе слепят встречные машины своими неправильно отрегулированными огнями.


Регулировка фар

Чтобы не создавать проблемы себе и другим участникам дорожного движения, необходимо обязательно выполнить регулировку. Такая необходимость возникает при замене фонарей, либо после длительной эксплуатации автомобиля, у которого из-за вибраций и неровностей на дороге нарушается геометрия свечения головной оптики.

Требования законодательных документов

Конструктивные особенности противотуманных фонарей регламентируются несколькими законами. Важнейшими из них являются:

  • Правила Дорожного Движения;
  • Правила ЕЭК ООН;
  • ГОСТ 8769-75.

В данных документах указаны следующие основные требования, касающиеся настройки противотуманок.

  1. Оптические приборы должны быть установлены на транспортном средстве на высоте более 250 мм от дорожного покрытия.
  2. Максимальное расстояние от противотуманного фонаря до внешнего габарита машины не должно выходит на рамки 400 мм.

К световому пучку предъявляются такие требования:

  • луч должен быть направлен вниз, при этом верхняя граница его должна иметь четкое очертание;
  • горизонтальный угол рассеивания не должен превышать показатель 700.

Поэтому регулировка противотуманок производится с учетом этих параметров, влияющих на безопасность вождения.

В правилах также определен и режим использования противотуманных фонарей. Это условия ограниченной (крутые повороты, горные серпантины) и недостаточной (туман, снег, дождь) видимости.

Монтаж противотуманных фар

Правильная установка фар имеет решающее влияние на эффективность их использования по назначению. Они монтируются на нижней части переднего бампера, на высоте не менее 25см от полотна дороги. Количество фар должно быть два – по одной с каждой стороны на одинаковом расстоянии от краёв автомашины (не далее 40см от продолжения внешней стороны рассеивателя). Оптимальная дистанция между лампочками «противотуманок» составляет 120см.

Благодаря тому, что световой поток противотуманных фар чётко ограничен по верхней кромке, свет от них не падает на микроскопические капельки тумана, находящиеся перед глазами водителя и не отражается от них, создавая непроницаемую белую стену света, как это получается при включении основных фар.

Ещё кое-что полезное для Вас:

Модернизация

С завода на ВАЗ 2112 и ВАЗ 2110 устанавливается 2 типа фонарей:

  • «Бош»;
  • «Киржач».

  Правила замены лампочек на автомобиле Лада Гранта

Российский фонарь легко отличить по встроенной линзе в ближнем модуле. На немецкой фаре используется рефлектор.

Автовладельцы ВАЗ часто устанавливают фары от Bosch из-за широкого пучка и лучшей освещенности во время сумерек, дождя, тумана. Собирающая линза в фаре от «Киржач» светит кучно и недостаточно затрагивает обочину.

Модернизировать свет и улучшить обзор в ночное время можно с помощью монтажа оптики от Bosch и правильной ее настройки по схеме.

Своевременная корректировка угла света в ВАЗ поможет хорошо ориентироваться на темных участках трассы, не мешать водителям встречного потока и без проблем пройти ежегодный техосмотр.

</index>

Многие обладатели данной марки неоднократно сталкивались с проблемой неправильной работы фар. Из-за этого ухудшается видимость в плохих условиях либо же ночью. Если автолюбитель разбирается в особенностях своей машины, он знает, как самому отрегулировать фары на ВАЗ-2110. В этой процедуре нет ничего сверх сложного. При четком соблюдении всех правил фары будут работать на высшем уровне и проблем с видимостью у владельца не возникнет.

Отрегулированный свет фар гарантирует отличную видимость, в результате чего снижается риск аварии. Именно поэтому при первых же признаках некачественной работы оптической системы автомобиля нужно сразу приступать к работам по улучшению светового потока. Это можно сделать такими способами:

  • обратиться к мастеру, который отрегулирует работу;
  • приобрести специальное устройство для регулировки светового потока;
  • выполнить эту работу самостоятельно.

Некоторые считают, что без специальных знаний и навыков фары не отрегулировать. Однако это вовсе не так. Данную работу можно выполнить собственноручно, сэкономив при этом средства, которые пришлось бы отдать мастеру, и время, затраченное на ожидание визита специалиста. Как самому отрегулировать фары на ВАЗ-2110? Для того чтобы это сделать, нужно знать некоторые правила. Итак, начинается процедура с таких этапов:

  1. Сначала необходимо выполнить разметку по схемам на стене.
  2. После этого переходим к разметке расположения ламп.
  3. Далее осуществляем настройку света.

Необходимо понимать, что направление светового потока зависит от следующих факторов:

  • давления шин машины;
  • исправности пружин;
  • нагрузки на распределение подвески.

Непосредственно регулирование фар включает в себя выполнение таких мер, как:

Для начала необходима ровная стена, которую нужно разместить напротив машины

Расстояние между объектами должно быть не менее 7 метров.
После этого надо подготовить мел и клейкую бумагу, которые пригодятся для осуществления разметки.
Перед настройкой важно очень тщательно разметить поверхность исходя из параметров авто.

➤ Регулировка фар на Ладе Гранте — описание процесса

Заводская регулировка фар на Лада Гранта не идеальная, зачастую владельцы самостоятельно настраивают оптику под «свои нужды».

Процесс корректировки не сложный, под силу каждому водителю. При отсутствии времени обратитесь в сервисный центр для оказания помощи.

Почему сбивается настройка света фар

Некачественная сборка комплектующих, недостаточная фиксация крепежными элементами;

  • Брак при изготовлении;
  • Из-за повреждения не работает регулятор наклона фары;
  • Нарушение условий эксплуатации;
  • Несоответствие температурных режимов, вследствие чего разрушается, деформируется отражатель, цоколь, посадочное гнездо;
  • Негативные последствия аварии, удара, столкновения;
  • Износ пружин, передних / задних стоек, снижается клиренс, кузов машины наклоняется вперед.

Приведенный перечень причин, по которым невозможна регулировка фар, исчерпывающий.

Порядок действий при регулировке фар Лада Гранта своими руками

Подготовка инструмента: отвертка, шестигранник.

  • Установка машины в периметр ремонтной зоны, на ровную платформу.
  • Проверка давления в колесах, наличие запасного колеса в багажнике, вес груза на водительском сиденье в 75.0 кг.
  • Регулировка / корректировка светового луча на расстоянии не более 3.0 метров от стены.
  • Поочередная проверка угла освещения каждой из фар.
  • Завершение работ, тестирование на исправность и точность освещения.

Система освещения на Лада Гранта (лифтбек) полностью идентична с Калина, Приора, Веста. Поворотник, дальний свет, дневные ходовые огни (далее – ДХО) расположены вместе, в одном модуле.

Каждая из ламп помещается в отдельный патрон с возможностью автономной корректировки гидроцилиндром. Регулировка света фар осуществляется двумя шестигранными винтами:

  • верхний отвечает за горизонтальное положение светового луча,
  • нижний за вертикальное.

Подготовка и настройка фар в соответствии с ГОСТом

Схема корректировки

  • Предварительно проверяем давления в шинах, размещаем груз (75.0 кг.) на переднем сиденье, выжимаем рычаг стояночного тормоза;
  • На стене (преграде) рисуем горизонтальную линию на расстоянии 550 мм. от земли. Это и будет уровень видимости зрачков водителя на расстоянии трех метров от переднего бампера;
  • Перпендикулярно прорисовываем линию, проходящую по центру светового луча для каждой из фар: линия 1 и 2.
  • Проводится вертикальная линия по центру.

Корректировка и настройка фары вручную

  • Замеряем расстояние линий 1 и 2, они должны быть равными. Для объективности данных, качнем бок машины, проверим точность восстановления кучности луча, имитируя дорожный ухаб;
  • При помощи гидрокорректора завершаем настройку фар по высоте. Изначально рычаг устанавливаем в положение «0». Мастера рекомендуют настраивать каждую из фар по отдельности, предварительно закрыв неактивную непрозрачным материалом;
  • Регулировка ближнего света фар на Лада Гранта считается завершенной, когда световые пятна на стене полностью совпадают с горизонтальной линией;
  • При необходимости, повторите процесс настройки вновь.

Улучшаем качество проделанной работы

С целью повышения эффективности освещения дорожного полотна проверяем элементы кузова на наличие дефектов, повреждение, деформацию. Игнорируя искривления на кузове невозможно добиться максимальной концентрации светового луча.

Проверяем целостность стекла фар, герметичность уплотнительных элементов. Внутри модуля оптики имеется пыль, грязь — признак плохой герметизации. Замените резиновый уплотнитель, обновите силиконовый герметик.

Длительная эксплуатация машины на пересеченной местности, грунтовом покрытии приводит к повреждениям, царапинам на оптике. Менять фары вовсе не обязательно, достаточно тщательно отполировать специальными средствами.

При повреждении отражателя, зеркальной поверхности безоговорочная замена оптики. Такой дефект восстановлению не подлежит.

Установка ламп строго в соответствии с каталожными артикулами. Покупка комплектующих, отличных от заводских, не гарантирует качество освещения, длительность ресурса эксплуатации.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
