Регулировка клапанов на ВАЗ 2106

Инструкция по регулировке зазоров клапанов

Абсолютно на любых двигателях «классики», в том числе и ВАЗ 2106 тепловые зазоры клапанов необходимы время от времени регулировать. Если этого не делать, то со временем некоторые клапана могут быть зажаты, или же наоборот зазор будет великоват и они будут стучать. Чтобы этого избежать, необходимо проводить регулировку своевременно. Для начала приведу список инструментов, которые понадобятся для выполнения для выполнения этой работы с ВАЗ 2106.

1. Рожковый ключ на 13
2. Ключ на 17 рожковый
3. Набор щупов, точнее нам понадобится именно один щуп, толщиной 0,15 мм
4. А также еще список инструментов, необходимых для снятия клапанной крышки

Пошаговое руководство по регулировке тепловых зазоров клапанов на ВАЗ 2106

Прежде чем приступать к выполнению этой работы, стоить учесть, что двигатель автомобиля должен быть холодным, то есть его температура должна быть максимально приближена к комнатной. Стоит также отметить, что натяжение цепи привода ГРМ должно быть нормальным.

Первым делом нужно снять клапанную крышку. После этого выставить шкив коленвала и распредвала по меткам. Если цепь была одета правильно, то метки должны совпадать, но все равно лучше лишний раз проверить. Итак, метка на шкиве коленчатого вала должна совпадать с длинной меткой на передней крышке двигателя. Вот так все выглядит наглядно:

Специально сделал более приближенно, чтобы видно было лучше:

Теперь смотрим на звезду распредвала и там также метка на шестерне должна совпасть с выступом на крышке. Ниже на фотографии все представлено:

При таком положении коленчатого и распределительного вала поршень четвертого цилиндра находится в верхней мертвой точке (ВМТ). Именно в этот момент необходимо регулировать зазор 6-го и 8-го клапана. Если вы делаете это впервые, то имейте ввиду, что отсчет номеров клапанов ведется с левой стороны, то есть с передней части двигателя. Чтобы понять, какие именно клапан нужно регулировать в этом положении, я покажу все на пальцах, в буквальном смысле:

Теперь берем щуп толщиной 0,15 мм и вставляем его между рокером и распредвалом, ниже на фото более наглядно все это показано на примере 8-го клапана:

Если щуп проходит без усилия, значит зазор слишком большой и его необходимо сделать меньше. Если же наоборот щуп не проходит между рокером и распредвалом ВАЗ 2106, значит зазор нужно уменьшить до 0,15 мм. Регулировка зазоров осуществляется при помощи регулировочного болта и контрольной гайки следующим образом. Сначала слегка ослабляем контрящую гайку ключом на 17, а ключом на 13 уже выставляем необходимый зазор, откручивая его или наоборот закручивая.

Как только регулировочным болтом добьетесь необходимого зазора, можно закручивать контргайку. Но стоит учесть, что во время затяжки зазор может уменьшиться, так что проверьте зазор после закручивания гайки и при необходимости отрегулируйте заново.

Остальные клапан регулируются точно также, но в строго определенной последовательности, о чем подробно напишу ниже.

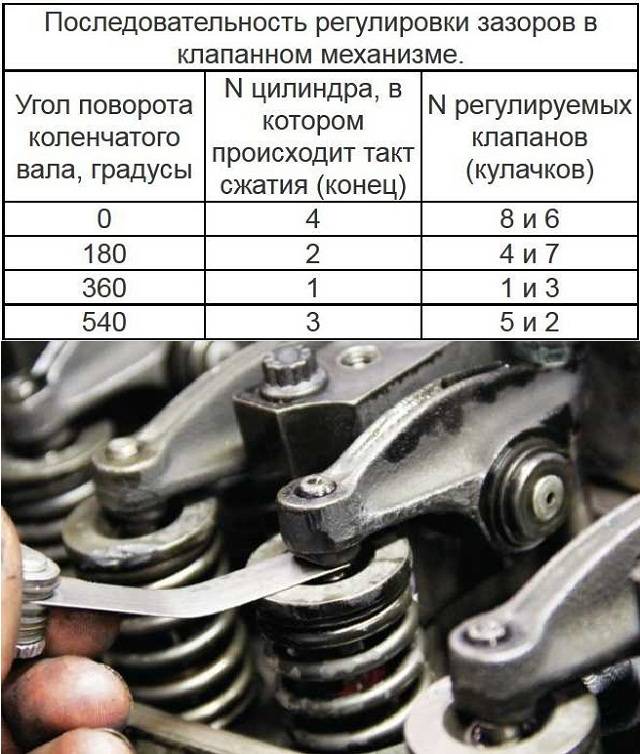

Порядок регулировки зазоров клапанов на ВАЗ 2106

Клапана регулируются в строго определенной последовательности, как уже было сказано выше. Ниже будут представлены данные о том, насколько нужно провернуть коленвал ( в градусах) для регулировки того или иного клапана:

1. Совпадение по меткам (первоначальное положение) — 6-ой и 8-ой клапан.
2. Поворот коленчатого вала на 180 градусов — 4-ый и 7-ой клапана.
3. Поворот на 360 градусов — 1-ый и 3-ий клапана
4. Положение вала с поворотом на 540 градусов — 5-ый и 2-ой клапан.

Для удобства можно нанести на шкив коленвала свои метки, то есть поделить его на две части, сделав еще одну отметину напротив заводской.

Есть еще один способ, чтобы проверить угол поворота вала. Можно снять крышку трамблера и регулировать клапана по приведенным выше данным, только каждые следующие два клапана регулируются не после 180 градусов поворота бегунка, а после 90, то есть 1/4 оборота. Метку можно сделать на корпусе трамблера свою.

Видео

В этом видео показана регулировка клапанов на ВАЗ 2106.

Видео про регулировку теплового зазора для машин ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Для тех, кто хочет послушать как стучат клапана на «классике» Ваз.

—>

Безусловно, каждый владелец советских автомобилей рано или поздно сталкивается с их ремонтом и настройкой разнообразных узлов. Хотя сегодня присутствие автомобилей советской эпохи на дорогах по не-многу сокращается, подобные ремонтные работы не утратили своей актуальности. И в этой статье мы поговорим с Вами как же качественно провести регулировку клапанов на ВАЗ 2106 своими руками.

Щуп

Щуп Набор щупов

В случае, если зазор будет находиться в неправильном положении, или в его регулировке будут допущены некоторые ошибки автомобиль может потреблять намного больше топлива от положенного, но при этом его мощность может существенно понизиться.

Пред тем, как приступить к работе вы должны понимать, что данная процедура требует определенных знаний и может занять некоторое время. Работу необходимо проводить, следуя определенному алгоритму и разделить её на несколько основных этапов:

1. Первоначально автомобиль должен находится в максимально ровном положении. Доступ к моторному отсеку при этом должен быть свободным.
2. Также позаботьтесь о том, чтобы рабочая зона была хорошо освещена. Если работа будет производиться в гараже, то советуется воспользоваться дополнительной переносной лампой, благодаря которой вы сможете увидеть даже самые труднодоступные места.
3. Силовой агрегат должен быть холодным для обеспечения норм безопасности.

В процессе разборки необходимо:

1. Снять воздушный фильтр.
2. Далее отсоединить все возможные патрубки непосредственно от крышки фильтра.
3. Также демонтируйте крышки ГБЦ, трос подсоса и тяги акселератора.

Для того, чтобы процесс разборки был более удобным:

1. Демонтируйте крышку трамблера.
2. Также проверните коленвал до совпадения меток на шкиве и крышке сальника. Такое положение коленвала будет свидетельствовать о том, что поршень четвертого цилиндра будет находиться в точке сжатия.

И так, что бы правильно произвести регулировку клапанов, необходимо точно придерживаться определенного порядка. Нарушать порядок регулировки нельзя.

Таблица по регулировки зазоров клапанов ВАЗ 2106:

Угол поворота коленчатого вала	Угол поворота распределительного вала	Номера цилиндров	Номера регулируемых клапанов

Далее ознакомьтесь с тем, на сколько градусов необходимо проворачивать коленвал для регулировки одного или другого клапана:

Процесс регулировки клапанов на ВАЗ 2106. Видео

Вашему вниманию предоставлено несколько видеороликов — примеров как производится регулировка клапанов:

Старайтесь соблюдать алгоритм, чтобы не допустить всевозможных ошибок, которые могут привести к более серьезной проблеме.

Последовательный алгоритм действий

Если вы сохранили необходимое положение исходя из меток обязательно обратите внимание на зазор кулаков 8 и 6 распредвала. Запомните такой важный факт, как подсчет

Начинать его необходимо с метки звездочки, которая расположена ближе к лобовому стеклу. Приступайте к подсчету именно от этого кулачка.
Далее возьмите щуп и поместите его под распределительный вал, который находится чуть выше рокера. В случае, если щуп зашел свободно немного ослабьте гайку 17 рокера, где проделываются замеры. Во избежание прокрутки немного ослабьте гайку на 13. Далее необходимо произвести затяжку гайки на 17 после чего измеряется зазор. Вам необходимо сделать так, чтобы, проникая в зазор щуп входил туго, с небольшим усилием, но, чтобы не гнулся. Если такой результат был достигнут можно приступать к следующему кулачку.
Возьмите ключ, и прокрутите вал на 6 ходов. Обратите внимание на метку, она должна стать на 9 часов, при этом совпасть сметкой, находящейся на шкиве. Теперь можно приступать к регулировке 4 и 7 кулачков. Данный процесс идентичен с выше написанным.
Далее прокручиваем вал на 180 градусов, чтобы метка, находящаяся на звездочке, приняла положение на 6 часов. Обратите внимание, чтобы на шкиве метка четко с ней совпадала. Теперь можно регулировать кулачки под номером 1 и 3.
Прокручиваем вал до положения на 3 часа, после чего регулируем кулачок 2 и 5.
На завершающем этапе необходимо прокрутить коленчатый вал с помощью стартера, после чего следует произвести контроль проведенных работ и затянуть все гайки. Установка демонтированных ранее деталей должна производится строго в обратном порядке. Если есть необходимость сменить прокладку крышки, то это можно сделать в процессе сборки.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

• Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
• Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
• Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.

• Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
• Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

1. Снять крышку клапанов.
2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Регулировка зазоров клапанов

Процесс регулировки проводится посредством нескольких этапов

Особое внимание уделяется подготовительным работам, направленным на подготовку помещения и автомобиля. Каждый процесс стоит рассмотреть более подробно

Подготовка

Перед тем как приступить к регулировочным работам, требуется тщательно очистить и отмыть кузов транспортного средства

Важно полностью удалить пыль и грязь из подкапотного пространства. Это необходимо для того, чтобы в мотор не попало ничего лишнего после того, как крышка головки блока цилиндров будет снята. После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры

Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение

После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры. Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение.

Не менее важно подготовить необходимые для регулировки инструменты:

• набор гаечных ключей;
• отвёртки;
• специальный измерительный щуп;
• пинцет;
• микрометр;
• набор регулировочных шайб;
• прибор для регулировки клапанов.

Ещё одним важным критерием подготовительных работ является обязательное снятие головки блока цилиндра. В процессе установки ГБЦ на авто и при протяжке есть вероятность смещения зазоров в сторону плюса или минуса. Именно по этой причине нужно перестраховаться и лишний раз провести перепроверку.

Регулировка с применением щупа

Данный метод изменения показателей зазора осуществляется с использованием щупа. На современных авто для подобной процедуры задействуются регулировочные шайбы клапанов. Последовательность действий здесь следующая:

1. Требуется отцепить клапанны трубки и крышки, а также тросики, которые ведут к приводам заслонок, и провести демонтаж корпуса воздушного фильтра. Можно выкрутить свечи, чтобы коленвал прокручивался легче.
2. Откручиваются две гайки, снимается крышка, а с верхней части убираются остатки автомобильного масла.
3. Снимается кожух ремня ГРМ.
4. Поршень цилиндра, откуда начнётся процесс регулирования, выставляется в верхнюю точку сжатия. Для получения более точных результатов можно будет ориентироваться на метки, нанесённые производителем.
5. Проворачивается коленвал по звёздочке и строго по часовой стрелке. Чтобы регулировка была проведена максимально правильно, нужно проследить за тем, чтобы риски на корпусе подшипников и на коленвале полностью совпадали.
6. На винте, который используется для установки зазора, следует отжать контргайку. Зазор при этом выставляется так, чтобы плоский щуп был максимумом подворота болта. Как только контргайка затягивается, нужно проверить правильность показателей, так как при сильном затягивании они могут сдвинуться.

Данный процесс проводится со всеми остальными клапанами.

Регулирование при помощи рейки и индикатора

Для регулировки автомобильного теплового зазора довольно часто используется специальная рейка, одновременно с индикатором. Данные приспособления позволяют добиться максимальной точности, чего нельзя получить при описанном выше методе. Порядок работ здесь установлен следующий:

• после проведения подготовительных работ и снятия крышек клапанов мотор нужно прокрутить до совпадения меток на шестерне распределительного вала и метки на корпусе;
• маркером на обратной стороне встроенной шестерни нужно проставить свои значки. Делать это нужно каждые 90 градусов, относительно установленной производителем метки;
• при помощи трёх болтов нужно зафиксировать рейку на выступе блока установленных подшипников;
• в специальное гнездо на планке требуется проставить стрелочный индикатор. При этом шкала должна быть установлена на нулевой отметке;
• при помощи специального устройства берётся кулачок и немного тянется вверх. При нормальном раскладе стрелка индикатора сместится примерно на 50 — 52 деления.

Если в результате проведённых мероприятий полученные параметры несколько отличаются, потребуется провести регулировку по описанному выше методу.

По окончании регулировочного процесса, связанного с установкой зазоров в клапанном механизме, нужно запустить двигатель и прослушать, как он осуществляет свою работу в разных режимах. Если манипуляция проводилась после восстановления головки, требуется проследить за тем, чтобы клапаны были правильно притёрты.

Отсчет цилиндров и клапанов

Отсчет клапанов ведется так: если вы стоите слева от машины по ходу его движения, недалеко от двигателя. Посмотрите на двигатель. Считать цилиндры и клапаны нужно слева направо от ремня газораспределительного механизма. Всего 4 цилиндра и 8 клапанов. Но регулировку нужно обязательно начинать с 6 и 8 клапанов.

Подготовка

Для регулировки клапанов на автомобиле ВАЗ 2106 карбюраторе особо много инструмента не требуется.

Инструмент, который понадобиться:

• Ключ на 10, чтобы снять крышку клапанов;
• Щуп для замера зазора, широкий (существуют специальные для автомобилей ВАЗ, узкий не подойдет);
• рожковые ключи на 13 и на 17;
• плоская широкая отвертка;
• набор инструментов.

Нужно добраться до рабочего пространства, чтобы снять крышку клапанов, необходимо до нее добраться. Ключом на 8 необходимо открутить три болта, затем снять крышку воздушного фильтра, убираем все шланги от данного воздушного фильтра. Ключом на 8 откручиваем еще четыре болта, которые крепят воздушный фильтр к карбюратору, затем снимаем его.

Шаг следующий. Снимаем трос подсос ключом на 8.

Далее пружина шайбы, отсоединяем, и отсоединяем тягу педали газа. Потом нужно убрать крышку трамблера и отодвинуть жгуты проводов электрики, чтобы они не мешали дальнейшей работе. Вытаскиваем щуп для определения уровня масла, заткнув дырку для щупа тряпкой, чтобы не попала грязь и мусор.

После этого можно перейти непосредственно к самой регулировке. Нужно выставить поршень цилиндра № 4 в положение ВМТ (Верхняя мертвая точка – это такое положение в цилиндра, при котором самое максимальное расстояние между осью и точкой цилиндра). Это обязательно, чтобы установить цилиндр в положение ВМТ нудно поворачивать коленчатый вал двигателя. Нужен специальный ключ или подойдет головка на 36, также можно поднять заднее колесо, включить 4 скорость и поворачивать колесо.

Метки на шкиве коленвала должна совпасть с длинной меткой на передней крышке. Отметка на распредвале должна  совпасть с бугорком на подшипнике. Если не получается, то нужно к метке на коленвале, метку газораспределительного механизма подводить. В случае, когда все метки уже установлены, нужно начинать непосредственно саму регулировку клапанов автомобиля ВАЗ 2106.

Снятие крышки клапанов

Чтобы снять крышку клапанов на ВАЗ 2106 нужен торцевой ключ на 10. Это сделать легко и никаких сложностей не возникает. После снятия крышки, нужно осмотреть прокладку, если есть какие то дефекты, то надо ее заменить.

Далее приступает к самой регулировки.

Ваз 2101 — регулировка клапанов

При обслуживании двигателей классических Жигулей, возникает ряд работ, пренебрегать которыми просто преступно по отношению к мотору. Проверка теплового зазора клапанов и при необходимости его регулировка — как раз тот случай

ВАЗ 2101, как самый яркий представитель классики, неприхотливый в обслуживании и достаточно выносливый автомобиль, однако и ему необходимо уделять внимание

Значение теплового зазора клапанов

Тепловой зазор клапанов в газораспределительном механизме необходим для того, чтобы компенсировать тепловое расширение деталей головки блока цилиндров и самого корпуса головки блока. Если не отрегулировать или не проверить зазор вовремя, весь газораспределительный механизм будет работать некорректно, что повлечет за собой значительную потерю мощности, неоправданно высокий расход горючего и нестабильность работы двигателя в любых режимах.

Завод рекомендует проверять тепловой зазор не реже, чем каждые 15-20 тысяч км, хотя многие сокращают этот интервал, зная о качестве масел и запасных частей.

Как бы там ни было, а проверять зазор нужно не только ориентируясь на межсервисный пробег, но и на поведение двигателя.

О нарушении теплового зазора может говорить характерный стук в газораспределительном механизме, а также те проявления, которые уже были названы.

Ваз 2101 на газу и тонкости регулировки

Фазы газораспределения в двигателе ВАЗ 2101 регулировка клапанов которого стоит на повестке дня сегодня, рассчитаны таким образом, что они обеспечивают не только оптимальное заполнение камеры сгорания топливо-воздушной смесью, но и содействуют продувке камеры сгорания в конце рабочего такта. Это дает возможность двигателю работать с полной отдачей и оптимальным расходом бензина или газа.

Кстати, ВАЗ 2101 на газу также требует регулировки теплового зазора, но при этом должен быть учтен припуск в 0,05 мм. Этого требует более высокое октановое число газовой смеси по сравнению с бензином и несколько другие условия работы газораспределительного механизма под воздействием более высокой температуры.

Проверка теплового зазора

Для начала проверим тепловой зазор и сделаем это после 15 тысяч пробега, независимо от того, проявляется нарушение номинального значения, или нет. Для этого будет необходим минимальный набор инструментов и эта таблица, которая указывает порядок регулировки клапанов.

Как видим, замер и регулировка должны проводиться в строгом соответствии углу поворота коленчатого вала относительно меток на его шкиве и передней крышке двигателя. Соотношение меток показано на фото ниже.
Как вариант, и чтобы не ошибиться, можно проставить яркие метки маркером на приводной шестерне распредвала. Примерно так.

Для контроля зазора между клапаном и рычажком необходимо иметь приспособление для регулирвки клапанов или минимальный штатный набор инструментов и регулировочный щуп для регулировки с толщиной рабочей части 0,15 мм. Пожалуй, не стоит описывать процесс демонтажа воздушного фильтра и его корпуса. Единственное, желательно проложить в карбюратор кусок ветоши, чтобы не уронить в коллектор гайку или еще какую-нибудь мелочь.

Технология регулировки

После этого снимается крышка клапанного механизма и коленвал выставляется в начальное положение, согласно таблице и фото с метками. Замеры и регулировка клапанов проводятся только на холодном двигателе. То есть, его температура не должна превышать 20-30 градусов. Схематически, методика регулировки или проверки зазоров выглядит так:

1.  Коленвал выставляется по метке, при этом метка на приводной шестерне должна совпасть с приливом на корпусе распредвала. В этой позиции четвертый поршень находится в такте сжатия, а значит оба клапана обязаны быть полностью закрытыми.
2. После этого щупом проверяется зазор в рычажках четвертого цилиндра, исходя из таблицы, это восьмой и шестой кулачки. Щуп вставляется между рычажком и кулачком распредвала. При нормальном зазоре щуп должен проходить с ощутимым усилием.
3.  Если зазор мал и щуп не проходит между кулачком и толкателем, откручивается контргайка, а вращением регулировочного винта зазор доводится до номинала.
4.  После затяжки контргайки необходимо проверить зазор повторно.

Точно так же происходит регулировка зазора на остальных цилиндрах после вращения коленвала на указанный угол.

Собственно, это все, что нужно знать о регулировке зазоров. После проверки желательно заменить прокладку клапанной крышки, особенно, если она уже потеряла эластичность. Удачной всем регулировки и тихих клапанов на вашей копейке!

 Ваз 2101 — тюнинг двигателя

Как отрегулировать клапанные зазоры на иномарках

Прежде всего, с помощью инструкции по ремонту и обслуживанию вашего авто определяем тип двигателя. Дело в том, что на некоторых иномарках может быть до десяти видов моторов на одной модели автомобиля. Там же указан инструмент, необходимый для регулировки и установки меток ГРМ. Однако, в большинстве случаев достаточно набора гаечных ключей и плоских щупов. Рассмотрим особенности регулировки зазоров на Mitsubishu ASX 1.6 с бензиновым и дизельным двигателем.

Это интересно: Как высушить салон автомобиля

Бензиновый двигатель

Так выглядит двигатель Mitsubishu ASX 1.6 с бензиновым двигателем Для этого следует выполнить следующие действия:

1. Снимаем пластмассовый кожух двигателя (держится на резиновых защёлках).
2. Демонтируем катушки зажигания и клапанную крышку.
3. Выставляем по меткам оба распредвала (здесь же указаны номинальные зазоры впускных и выпускных клапанов).

   Выставляем метки распредвала двигателя

4. Измеряем с помощью щупов зазоры «Второй и четвёртый цилиндр — впускные клапаны», «Первый и третий цилиндр — выпускные клапаны». Записываем результаты измерения.
5. Проворачиваем коленчатый вал на 360 градусов. Затем совмещаем метки на распредвалах и замеряем зазоры других клапанов.

   Проверяем величину клапанных просветов двигателя

6. Снимаем оба распредвала, вытаскиваем регулировочные стаканчики и по приведённой формуле высчитываем размер новых стаканчиков.

   Регулируем зазоры клапанов

7. Устанавливаем новые стаканчики и устанавливаем распредвалы в головку блока цилиндров.
8. В указанные места наносим герметик и закручиваем клапанную крышку.

   Наносим герметик и закручиваем клапанную крышку двигателя

Дизельный двигатель

Иногда Mitsubishu ASX 1.6 может быть укомплектован дизельным двигателем. В этом случае регулировка клапанов осуществляется с помощью болтов в толкателях.

Так регулируются зазоры клапанов на Mitsubishu ASX 1.6 с дизельным мотором

Основные признаки неправильно проведённых работ

Если зазоры клапанов установлены правильно, двигатель будет работать тихо и ровно. При увеличенных промежутках он будет издавать посторонние стуки и шумы, при уменьшенных — будет работать неравномерно. Дальнейшая эксплуатация такого автомобиля невозможна, необходимо выполнить ремонт самостоятельно или обратиться в сервисный центр. В противном случае вы можете лишиться автомобиля.

Беспроблемная эксплуатация вашего автомобиля во многом определяется регулярными операциями по настройке зазоров клапанного механизма. Периодичность этих операций устанавливается производителем, а технология регулировки довольно проста и не требует специальных знаний и умений. Удачи на дорогах!
