Как отрегулировать свет фар своими руками

Работаем с лампами

Еще одним вариантом исправить такой недочет является настройка ламп. Для этого следует попросту провернуть изделие против часовой стрелки, что немного развернет поток света.

Чтобы осуществить такую процедуру, предварительно следует отогнуть усики, с помощью которых лампа крепится. Если после этого она проваливается внутрь, нужно предусмотреть самодельный способ ее закрепления.

Когда же в автомобилях используются лампы Н3с и линзы, тогда регулировка проводится с помощью специальных винтов, которые сместят луч света в определенную сторону. При этом не пытайтесь крутить такие продукты, так как в большинстве случаев это ничего не даст, потому, что здесь отсутствуют отражатели.

Если вы не уверенны, что правильно сделаете такую процедуру, тогда желательно доверить ее специалистам. Они предварительно проведут все основные замеры и настроят оптимальный уровень освещения, согласно всем основным стандартам.

Технологию регулировку фар «японок» можно узнать из этого видео:

Для владельцев машин с правым рулём будет полезной статья о том, как правильно выполняется регулировка фар на японских авто своими руками. Любому водителю не только неприятно, но и опасно продолжать движение в том случае, когда навстречу движется автомобиль с неправильно отрегулированными фарами. Их свет ослепляет водителя и способствует созданию аварийных ситуаций на дорогах. В таких случаях лучше всего снизить скорость и прижаться к обочине.

Регулировка фар на японских авто своими руками вполне доступна водителям, которые «дружны» с инструментами и не будут бояться возникающих небольших трудностей во время работы. Сделать это требуется потому, что машины с правым рулём имеют несколько отличную регулировку светового пучка в отличие от европейских автомобилей, что и приводит к ослеплению водителей встречных машин.

Этап подготовки

Перед тем как отрегулировать сигнальные фонари на машине, нужно позаботиться о том, чтобы подготовиться к работе должным образом. Настройка света фар должна обеспечить требуемую точность, в противном случае эта процедура не будет иметь никакого смысла, вы только зря потратите время и силы.

Чтобы отрегулировать свет фар, вам придётся делать на стене пометки и чертить линии. Для этого запаситесь кусочком мела или скотчем, хотя мел в данной ситуации будет предпочтительней.

Для качественной регулировки фар необходимо найти ровную горизонтальную площадку

Перед тем как отрегулировать фары, убедитесь, что они расположены на рабочей высоте. Для этого проверьте следующие факторы:

  • Уровень давления воздуха в колёсах;
  • Равномерность давления воздуха в колёсах;
  • Исправность подвески;
  • Распределение всей нагрузки на колёса должно быть равномерным;
  • До отказа заправьте бак горючим.

На этом подготовительная фаза завершается и может начинаться настройка света фонарей

Это процедура, которая для всех марок автомобилей одинакова, и неважно, что имеется в виду – регулировка фар Форд Фокус 2 или регулировка фар ВАЗ 2110

Есть машины, в которых ближний свет фар совмещён с дальним, и есть марки, где эти системы разделены. Разница заключается только в том, что в машинах с раздельной системой придётся каждый фонарь настраивать отдельно, в то время, как в совмещённой системе достаточно настроить ближний свет, дальний – автоматически становится на своё место.

Как настроить правильно: подготовка к работе

Перед тем как настроить свет фар, следует тщательно подготовиться и изучить данный вопрос. Разобраться, как правильно отрегулировать фары на машине, обязан каждый водитель

Важно приблизить автомобиль к наиболее реальным условиям. Это в первую очередь касается грузоподъемности

То есть, перед началом работы нужно учесть, что в машине всегда присутствует водитель, груз, находящийся в багажнике и, возможно, пассажиры.

Приступая к работе, багажник водителя должен быть оснащен домкратом, огнетушителем, запасным колесом и набором инструментов. Также можно пригласить друга похожей комплекции, который временно займет место водителя.

Не менее важно проверить давление в шинах. При сниженных показателях, рекомендуется воспользоваться компрессором

Перед началом работы нужно убедиться, что винтовая сборка легко регулируется и состояние крепежей у фонарей хорошее. Если есть ржавчина, то следует ее немедленно удалить.

Настройка фар своими руками производится только с прозрачными линзами. Если есть грязь на фарах или около них, то от нее необходимо избавиться. Регулировать свет нужно только исправным оборудованием, за которое отвечают генератор и регулятор напряжения.

Настройка фар своими руками

практическое руководство

Для регулировки блок-фары потребу­ются:

— ровная горизонтальная площад­ка (желательно возле стены дома, забора или у ворот);

— рулетка длиной 5 м;

— лист картона (чтобы прикрыть фару при регулировке).

Работу выполняем с помощником.

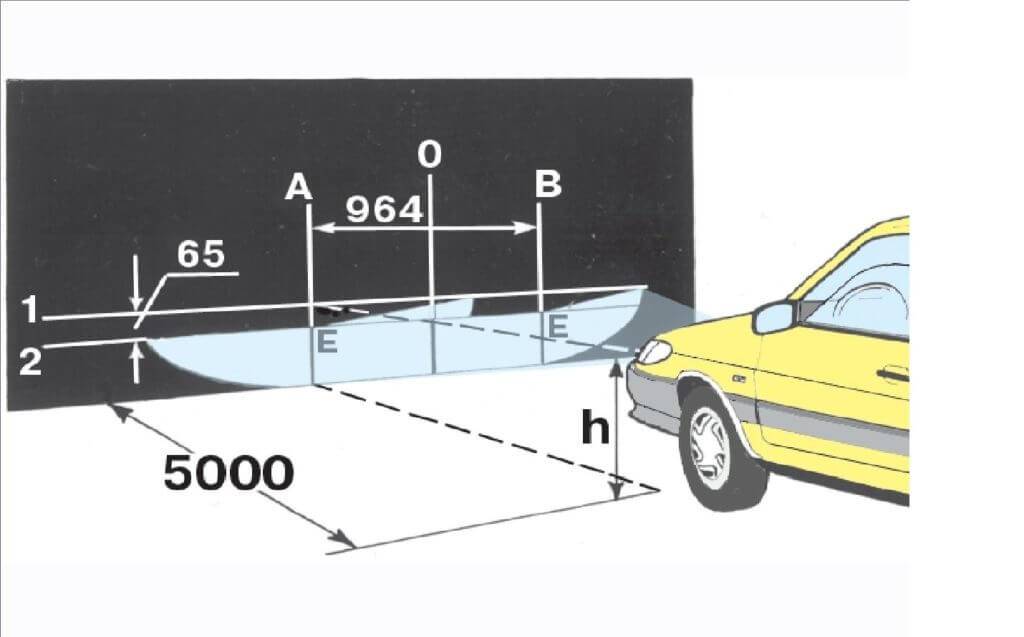

Схема разметки экрана для регулировки света блок-фар: А — вертикальная линия, обозначающая расположение центра лампы ближнего света левой блок-фары; Б — вертикальная линия, обозначающая расположение лампы ближнего света правой блок-фары; В — горизонтальная линия, обозначающая расположение ламп ближнего/дальнего света фар; Г — линия, обозначающая высоту подъема гори-зонтальной границы пучков света; О — осевая линия; l — расстояние между лампами ближнего света блок-фар; h — расстояние от поверхности площадки на которой установлен автомобиль до центра ламп ближнего света фар

Регулировку желательно выполнять в темное время суток. Автомобиль должен быть в снаряженном состоянии (полностью заправлен и без дополнительного груза). Так как найти подходящую поверхность в качестве экрана непросто, проще для этого использовать фанерный щит размером 1×2 м с нанесенной на него разметкой. При этом необходимо подготовить упор или подставку, чтобы установить щит вертикально.

Способ второй

Нам потребуется:

  1. Рулетка 5 метровая
  2. Маркер или фломастер. Чтобы не портить чужую стену, рекомендуется использовать мел, можно разноцветный, чтобы было лучше видно в темноте.

Находим ровную поверхность, потому что в этом способе не будем искать точный горизонт относительно земли и колес. Рекомендуется использовать подземный паркинг, вероятность, что там пол ровный выше, чем у вас во дворе.

Подъезжаем к стене на расстояние 4-5 метров. Фиксируем автомобиль стояночным тормозом. Рулеткой отмеряем высоту от пола до центра фары или линзы ближнего света.

Переносим это расстояние на отражающую поверхность стены. Мелом отмечаем и рисуем горизонтальную линию на этой высоте. Так как метод крайне неточный, то следует линию нарисовать подлинней, потому что мы не знаем, где край нашего авто. То же самое делаем с другой фарой. Переносим на стенку.

Открываем капот, ищем коэффициент преломления света фары. Его можно найти как на самой оптике или на кузове.

Замеряем точное расстояние от линзы или лампочки до проецируемой стены и умножаем на этот коэффициент. На это значении опускаем горизонтальную линию центра фар. Рисуем горизонт мелом.

Включаем ближний свет фар. Смотрим, если светотеневая граница вашей фары находится выше или ниже второй горизонтальной линии, то регулируем угол наклона оптики.

Видео, как нужно регулировать свет фар на примере Лада Гранта:

https://vk.com/video_ext.php

Существует еще один способ, он немного точнее предыдущего, давайте вкратце его рассмотрим.

Настройка ПТФ

Регулировка противотуманных фар своими руками выполняется аналогичным образом. Но, нужно увеличить нагрузку на транспортное средство на 70 кг.

Используйте для этого любые доступные средства – от мешков с цементом до пассажиров. Заправьте полный бак для обеспечения нужного уровня нагрузки.

Нанесите горизонтальную линию, обозначающую размер между поверхностью и ПТФ. Сделайте выше еще одну линию, удвоив предыдущее расстояние. Разметьте центральную часть транспортного средства.

Вы должны получить 2 точки центров ламп и 2 граничные линии. Расположите автомобиль на ровной поверхности в 10 м от стены. Профессионалы утверждают, что достаточно и 5 м. Но, лучше начать с 10 м.

Настройка линзованных фар

Линзованные фары бывают двух видов – с возможностью регулировки и нерегулируемые. Приборы, не поддерживающие корректировку, обойдутся по минимуму, но пользоваться ими не стоит. В некоторых линзованных приборах присутствует автоматический регулятор.

Чтобы настроить пучок, используются регуляторы, расположенные в задней части корпуса, в подкапотном пространстве. Однозначные рекомендации отсутствуют, потому что для каждого автомобиля надо применять разные средства. Обычно применяются рукоятки или регулировочные болты. На упаковке указана общая инструкция по настройке, которая подойдет для базовой коррекции.

Может, просто протереть?

Грязная фара — плохая фара. Когда за бортом слякотно и грязь летит из-под колес всех машин, любой водитель время от времени хватает тряпку и протирает фары. Однако и в сухую погоду фары могут быть покрыты коркой застарелой грязи, удалить которую вечно некогда. Помните: протирая фары «насухо», мы царапаем поликарбонатное «стекло». В итоге под воздействием солнечного ультрафиолета и протирок фара постепенно становится мутной и желтоватой. Наружную поверхность прозрачного колпака нужно отполировать.

Как полировать

Существует два основных способа полировки фар: механический и химический.

После полировки можно за 2500 руб­лей нанести дополнительную защиту — лак или жидкое стекло. Это продлит нормальную работоспособность фары.

А если фары грязные изнутри?

При потере герметичности фара может загрязняться изнутри. Удалить пыль можно только при демонтаже фары. Надо определить путь проникновения пыли и принять кардинальное решение: герметизировать фару или менять. Если просто потерян колпак, достаточно его установить, а вот если треснул корпус, то лучше задуматься о замене.

При очистке фары в нее (без ламп!) заливают чистую воду, в которую можно добавить моющее средство (промывать при этом придется дольше). Окончательная промывка — дистиллированной водой. Затем сушим фару и проверяем наличие колпачков и фильтров дренажных отверстий.

Световые и звуковые приборы автомобиля и их расположение

Начать следует с основ, а точнее с того, какими видами фар и фонарей оснащены современные автомобили.

Фары ближнего света – предназначены для освещения дороги и окружающего пространства на сравнительно небольшой площади.

Фары дальнего света – мощные световые приборы, освещающие дорожное полотно достаточно большой площади. Из-за большой яркости дальний свет может ослепить встречных водителей.

Передние противотуманные фары – устанавливаются ниже обычных фар, создают широкий пучок света, который хорошо освещает дорогу и прилегающее к ней пространство в условиях тумана, снегопада и дождя.

Дневные ходовые огни – отдельный вид фар, включаемый днем вне зависимости от погоды и видимости и предназначенный для повышения заметности транспорта. Большинство моделей включаются сразу при запуске двигателя.

Задние габаритные фонари – предназначены для обозначения автомобиля ночью или в условиях плохой видимости. Цвет ламп – красный.

Стоп-сигналы – красные фонари, зажигающиеся при торможении транспортного средства. Горят значительно ярче габаритных огней. Некоторые автомобили дополнительно оборудованы центральным стоп-сигналом.

Задние противотуманные фары – обозначают транспортное средство в условиях тумана, дождя или метели. Не следует путать со стоп-сигналами.

Фонари заднего хода – белого цвета, предназначены для информирования пешеходов и других автомобилистов о том, что данное транспортное средство будет двигаться (или уже движется) задним ходом.

Задние светоотражатели – используются с той же целью, что и габаритные огни, отражают попадающий на них свет от фар попутных машин. Также могут быть известны как световозвращатели.

Освещение номерного знака – несколько белых лампочек, предназначенных для подсветки заднего номерного знака автомобиля.

Указатели поворота, или «поворотники» — янтарные фонари, используются для информирования о повороте или ином маневре машины. Устанавливаются по углам и на бортах автомобиля.

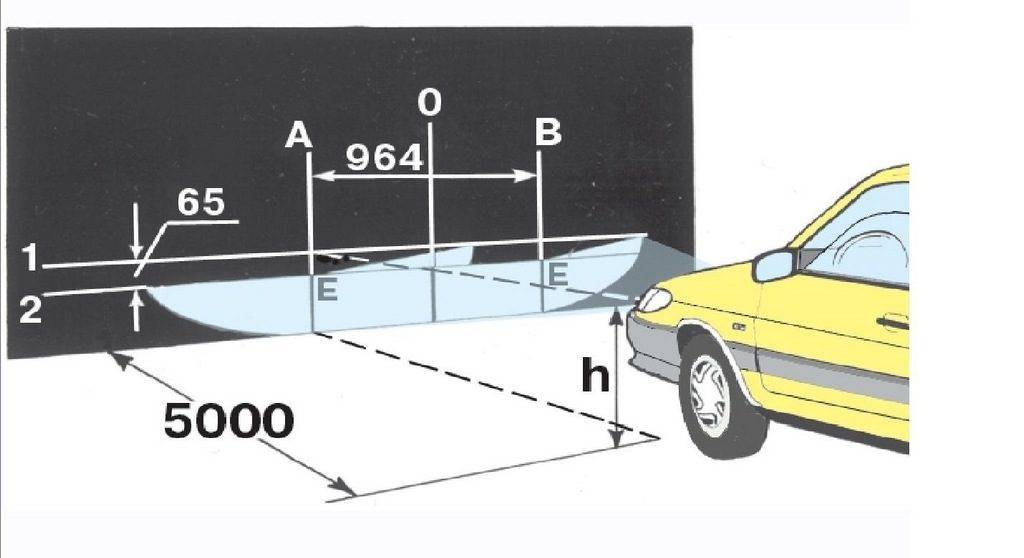

Разметка экрана для регулировки фар

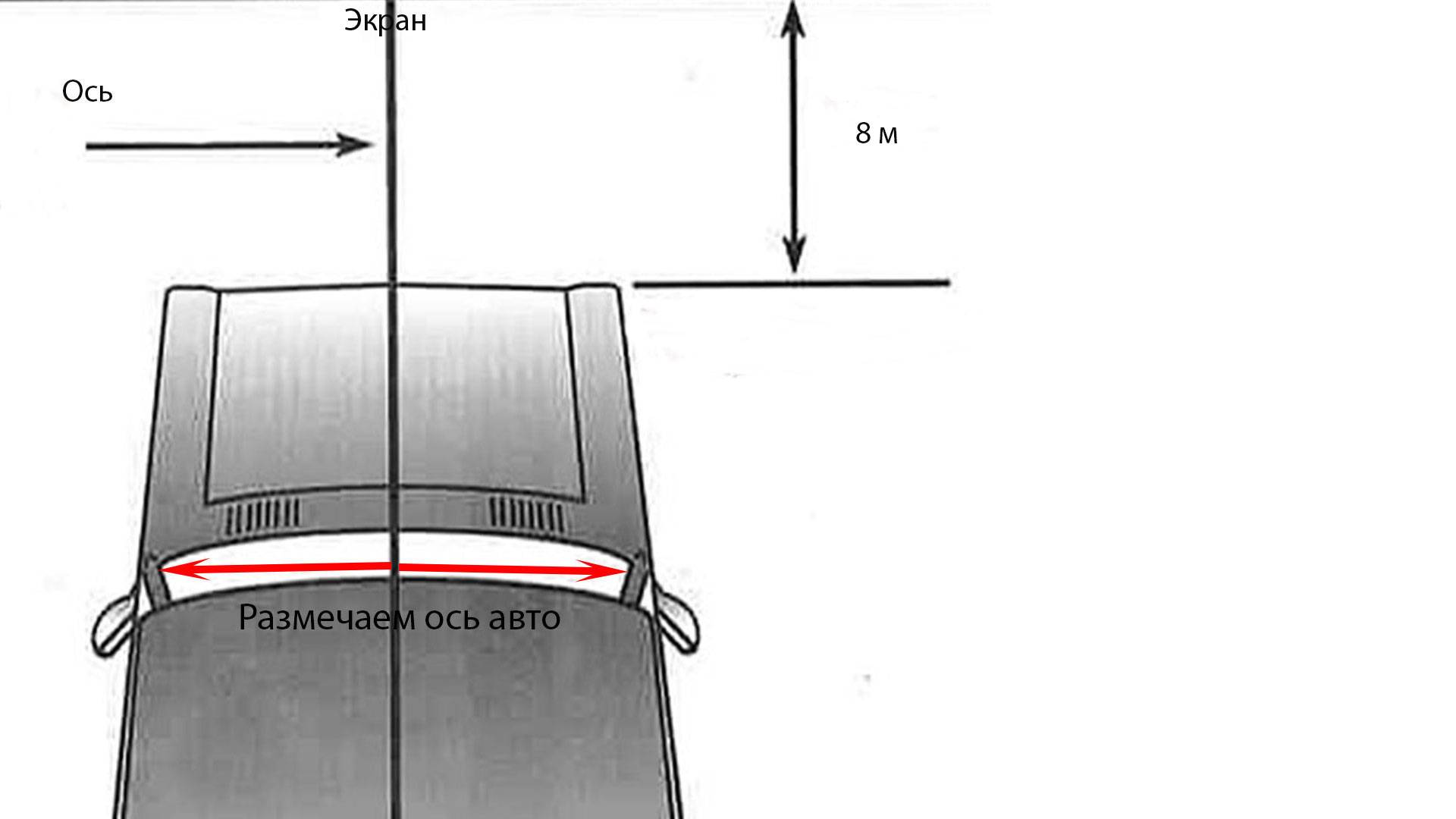

Разметка оси автомобиля на экране

нужно разметить экран на которм будем регулировать фары. Машина стоит перпендикулярно воротам, стене или забору. Определим воображаемую ось нашего автомобиля, продолжим её до экрана и обозначим на нём. Возьмём рулетку и фломастером разметим середину переднего и заднего стекла. На удобном уровне промерим расстояние от резинки до резинки у переднего стекла и посередине сделаем отметку. Так же на заднем. Теперь прицелившись с метки заднего стекла в метку переднего, нанесём метку на экран. Это продольная ось нашего автомобиля.

Проведём на экране вертикальную черту через эту отметку. Измерим расстояние между точками рассеивателей фар соответствующим центрам ламп ближнего света правой и левой фар. Поделим полученную цифру на два и отложим это расстояние вправо и влево от нарисованной вертикали на экране. Теперь измерим расстояние от поверхности, на которой стоит машина до точек рассеивателя фар соответствующих центрам ламп. Пусть у нас получится 850 мм и отметим этот уровень на наших вертикальных линиях. Измерим расстояние от фары до нашего экрана. На фаре или рядом с ней нанесена цифра установленного заводом уклона луча фары. Это цифра обычно в пределах 1,0% – 1,3%.

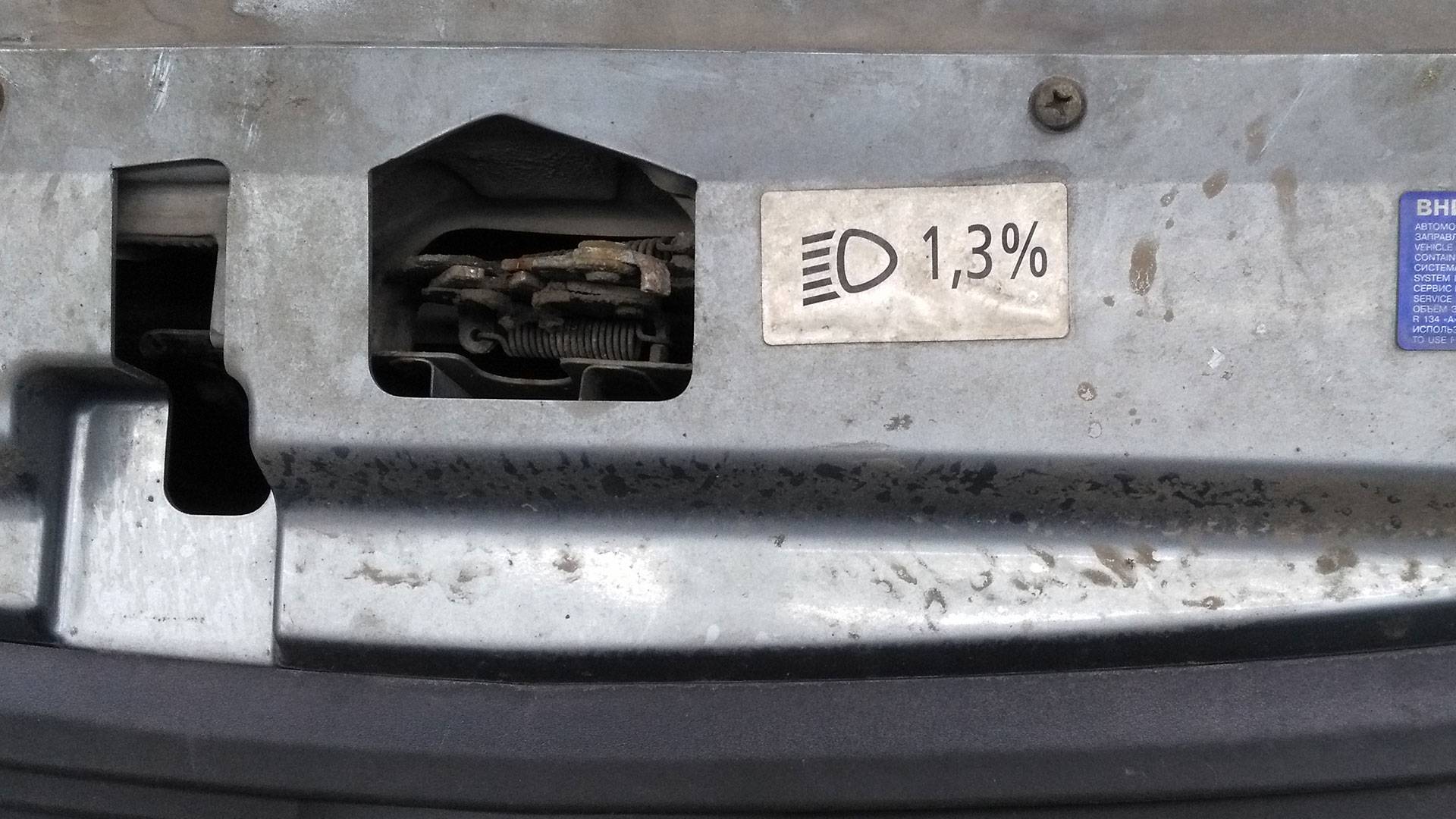

Угол наклона пучка света

Такой угол наклона луча у Форд Фокус 2.

Посчитаем на сколько должен опустится луч на экране. Допустим уклон луча у нашего автомобиля указан 1,1%, а расстояние до экрана 8 метров. Уклон у нас 1,1 сантиметра на метр расстояния. Значит на 8 метров уклон будет 1,1*8 =8,8 сантиметра. На картинке с разметкой экрана указано 88 мм. На наших вертикалях сделаем отметки ниже на 88 мм от нанесённого уровня центров фар. В этой точке должен быть уголок или клювик наших “чаек”.

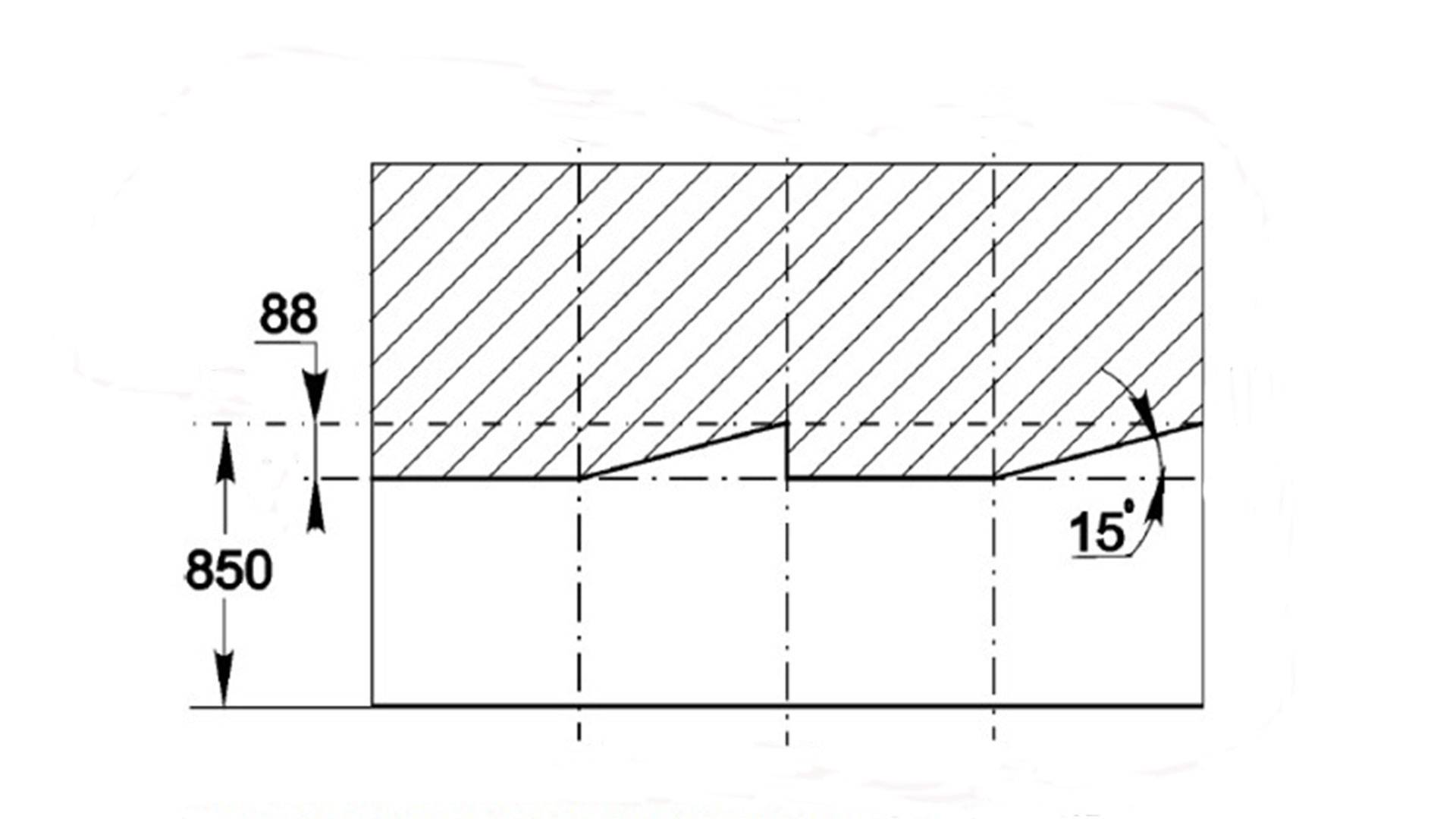

Разметка экрана для регулировки ближнего света

Необходимый инструмент

Для регулировки фар на автомобиле Лада Приора понадобится:

  • шестигранная бита 6 миллиметров;
  • фанера;
  • мел;
  • рулетка;
  • манометр.
  1. В первую очередь ставим автомобиль Приора на ровной площадке в пяти метрах от ровной стены. Заливаем бак топливом до полного и при помощи манометра выравниваем давление в колесах. После осмотра фар головного света тщательно отмываем их от загрязнения. Проверяем на предмет исправности лампочки фар. При необходимости устанавливаем новые.
  2. После подготовительных процедур переходим к регулировке. Рычаг регулятора осветительной ширины переводим в положение «0». Такое положение соответствует нагрузке транспортного средства с водителем. Выключаем освещение и покачиваем автомобиль из стороны в сторону. Благодаря покачиванию все элементы подвески примут стандартное положение. Просим коллегу (приблизительно такого же веса, как и вы) сесть в автомобиль на водительское место.
  3. Для дальнейшей регулировки на ровной стене рисуем специальную разметку. Осевую линию следует провести так, чтобы расстояние от центра каждой фары до оси было идентичным. Точками на стене отмечаем центры каждой фары и вертикально проводим через них две линии. Между линиями рисуем прямую и помечаем ее буквой «А». Внизу, на расстоянии 12 и 22 сантиметров, параллельно рисуем еще две линии.
  4. При включенном ближнем свете закрываем одну из фар. Верхняя точка светового пятна от фары должна совпадать не выше горизонтальной средней линией. Также границы светового пучка противотуманок располагаются по ту же линию.
  5. Следим за тем, чтобы пересечение наклонного и горизонтального участков границ световых потоков (в месте излома пучка света) совпали с линией, что нарисована вертикально и проходит через точку, отмеченную как центр фары. При обнаружении отклонений светового потока проводим регулировку фар шестигранником на 6 миллиметров с помощью вращения винтов положения по горизонтали и вертикали. Эти винты находятся под капотом в фарах.

Источник

Осуществление разметки

Регулировка ПТФ или фар головного света – процесс ответственный, но не настолько сложный, как может показаться на первый взгляд. Для начала следует подъехать к стене на расстояние примерно 2 метра и пометить на стене центр осей фарных ламп. Затем надо отъехать на расстояние примерно 7,5 м.

Точки, обозначающие центр каждой из ваших фарных ламп, нужно соединить линией. Далее эту горизонтальную линию дополните вертикальной: она будет соединяться с точкой-обозначением центральной части вашей машины. Также нужна будет еще дополнительная линия разметки. Она будет проходить параллельно линии, которая соединяет центральные точки ваших фарных ламп. Эту дополнительную линию нужно расположить ниже, на расстоянии примерно 6-7 сантиметров.

Разметка стены завершена, пришло время перейти к самому этапу настройки. Включите ближний свет. Нужен правильный пучок света – постепенно и аккуратно подкручивайте винты регулировки. Их можно найти под капотом легкового авто, с задней стороны фар. В идеале свет расположится ниже, чем точка на стене, обозначающая центр ваших фарных ламп. Подобным несложным способом может быть осуществлена настройка фарных ламп со светом совмещенным (тоесть, «ближний-дальний»).

Если «дальний-ближний» раздельны, то настраивать свет вам предстоит отдельно, по разнящимся схемам. Соответственно, и разметка окажется несколько иной. Хотя, регулировка фар ближнего света будет производиться по той методике, что была описана выше. Если выполняется регулировка дальнего света фар, вам нужно добиться, чтобы пучок света попадал именно на центр разметки. Однако следует сказать о том, что вручную, даже при самой тщательной регулировке, результат будет все-таки немного уступать настройке фар с применением специального оборудования.

На этом видео наглядно показан весь процесс регулировки фар:

https://youtube.com/watch?v=E0744IgpQfI

Особенности регулировки

Нужно знать, как на Гранте регулировать фары правильно и своими руками. Находим ровную поверхность, чтобы ее сторона подходила к стене. На стене не должно присутствовать выступов и прочих неровностей. Подъезжаем на LADA Granta до упора к стене и намечаем на ней центральные точки осей ламп и сам центр симметрии авто. Чтобы обеспечить корректную разметку, замеряем и фиксируем расстояние от ламп до земной поверхности. Затем прочерчиваем линию, которая располагается в 5 см ниже первых отметок. После отъезжаем на определенное расстояние и размечаем на поверхности стены линию, которая предназначена для соединения центральных точек ламп. Затем наносим вертикальные линии (через те же центры ламп). Теперь вы понимаете принцип, как отрегулировать фары.

По завершении процедуры разметки включаем фары и настраиваем углы наклона ламп до совмещения светового пучка с горизонтальной разметкой. Участок подъема светового пятна (верхняя граница) по вертикали вверх должен совпадать с ранее нанесенной пересекающейся линией.

Как отрегулировать фары до идеального пучка следует вращать регулировочные винты, находящиеся в подкапотном пространстве. Оптимальная настройка будет в том случае, когда свет начнет попадать в участок, располагающийся ниже линии отметки центров.

Важно! Настройку дальнего и ближнего светового пучка следует осуществлять в раздельном порядке. Параметры разметки будут немного разниться

У ближнего света они идентичны описанной здесь схеме, а у дальнего пучок должен попадать точно в разметку центра.

Рекомендуется воспользоваться специальным оборудованием и изучить видеоматериал как отрегулировать.

Самостоятельная регулировка

Чтобы отрегулировать самостоятельно свет, не нужно иметь специального оборудования. Для проведения работ потребуется:

  • подручные инструменты;
  • заранее обслуженный и подготовленный автомобиль;
  • схема для регулировки.

Необходимое оборудование и оснащение

Для выполнения настройки понадобятся инструменты:

  • рулетка;
  • маркер;
  • строительный уровень;
  • отвертка или шестигранник в зависимости от модели автомобиля;
  • чистая тряпка.

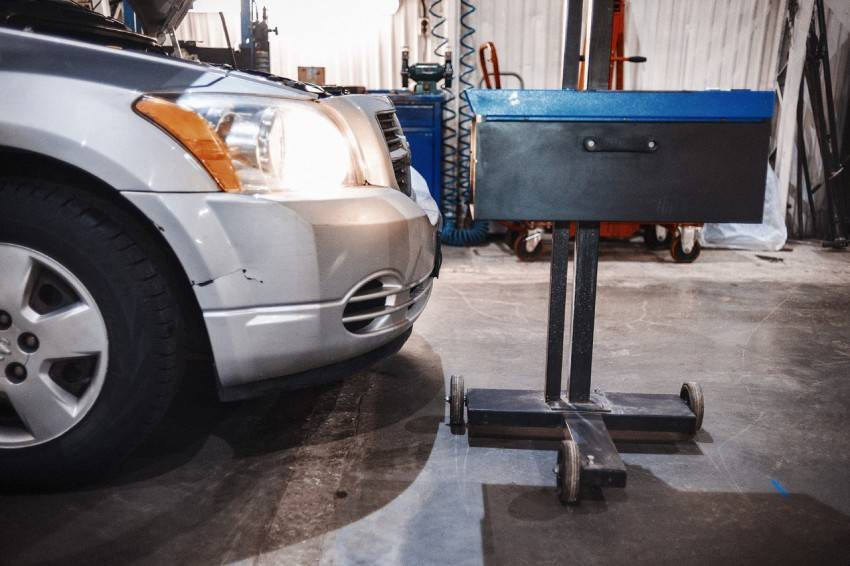

Прибор для настройки фар стоит дорого, найти его можно в специализированных мастерских. Самостоятельная корректировка ничем не отличается от профессиональной, но занимает немного больше времени. Для проведения настройки следует выбирать теплый вечер без ветра и осадков.

С помощью настройки можно как улучшить свет фар, так и ухудшить. Негативные последствия возникают только в случае несоблюдения указаний и неправильном построении схемы.

Подготовка автомобиля

Для регулировки света нужно подготовить машину. Для этого нужно выполнить шаги:

  1. Накачать шины в соответствии с указаниями на табличке, расположенной на стойке водительского дверного проема.
  2. Очистить багажное отделение.
  3. Заправить полный бак топлива.
  4. Отмыть кузов на мойке.
  5. Установить машину на ровную площадку перед стеной, воротами гаража на расстоянии в 5 метров.
  6. Покачать кузов для расслабления пружин и амортизаторов.
  7. Открыть капот и протереть тканью оптику.
  8. Выставить корректор в нулевое положение.

Нанесение разметки

Схема регулировки поможет выставить верный угол и проверить область светотеневой полосы. Отметки делаются с помощью маркера и подходят для подстройки света рефлекторных и линзованных фар.

Как самостоятельно нарисовать схему:

  1. Измерить высоту лампы ближнего света относительно земли.
  2. Перенести горизонтальную линию на стену.
  3. Отметить центр автомобиля на схеме. За ориентир берется центр шильдика на решетке радиатора.
  4. Замерить расстояние между лампами в правой и левой фаре.
  5. Нанести отметки на стене относительно центральной полосы.

Свет фар в темноте даст четкие галки на схеме, благодаря которым можно качественно провести настройку. Такая таблица регулировки подходит для всех автомобилей и часто используется в автосервисах.

Винты в корпусе оптики позволяют изменять угол наклона фар, таблица не даст выйти за пределы рекомендуемых значений.

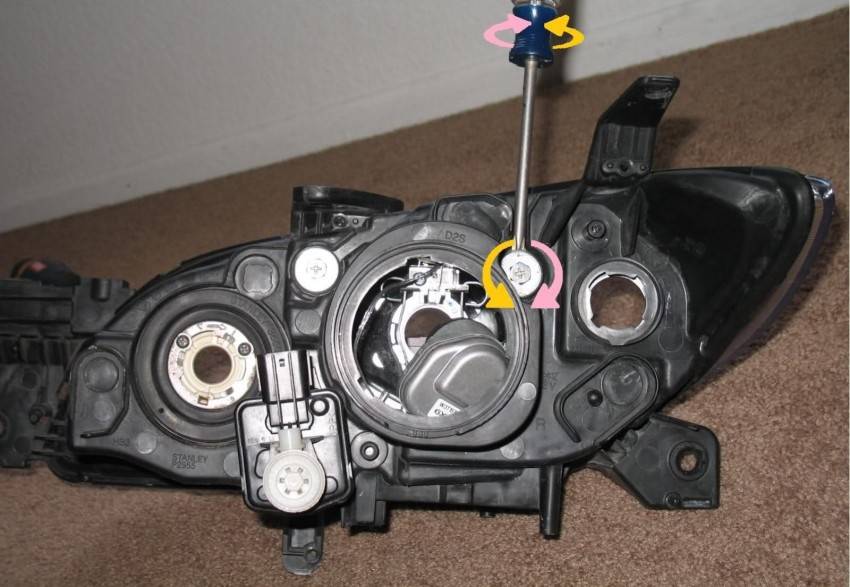

Места нахождения регулировочных винтов

Регулятор фар — это винты или пластиковые шайбы, которые встроены в корпус оптики и отвечают за угол света.

Как настроить положение света регулировочными болтами:

  • винты, которые отвечают за угол поворота рефлектора, располагаются ближе к решетке радиатора;
  • угол света в вертикальной плоскости — зона ответственности винтов, которые находятся около крыльев машины.

Для дальнего света отдельного регулятора не существует. Оптика настраивается двумя основными винтами, которые крутятся с помощью отвертки или шестигранника.

Как регулировать: аккуратно крутить болты и наблюдать за изменением положения света относительно таблицы. Применение силы приведет к сломанному корректору или срезанной резьбе.

Процедура регулировки

Настройка фар с линзами, диодами и галогеном выполняется на подготовленном автомобиле в сухую погоду.

Как настроить линзованные фары:

  1. Установить линию излома галки в соответствии с измерениями расстояния между лампами относительно центра машины.
  2. Высота пучка выставляется ниже горизонтальной линии на 50 мм.
  3. Граница галки не должна выходить за пределы горизонтальной пометки.

Водители интересуются, как сделать фары ярче для улучшения видимости дорожного покрытия. Для этого нужно выполнить самостоятельную настройку и периодически проверять состояние фар и настройку света.

Когда можно моргать фарами?

Да, чаще всего водители моргают фарами (одно или несколько кратковременных переключений фар с ближнего или ДХО на дальний) при предупреждении о сотрудниках ДПС встречным автомобилям. Однако, ПДД рекомендуют это делать совсем в других случаях. В каких же:

  • для предупреждения других участников дорожного движения о начале обгона;
  • если Вас ослепляет встречное транспортное средство.

При этом, нигде в Правилах не указан прямой запрет моргать фарами. Тем не менее, сотрудниками ДПС это может быть расценено как нарушение ПДД, вследствие чего можно легко заработать штраф в размере 500 рублей. Подумайте сами, ведь при моргании Вы включаете дальний свет, а его включать в большинстве случаев запрещено.

Как видите, всё очень просто! Но давайте ещё больше упростим эти Правила использования световых приборов и представим всё в наглядном табличном виде.

Условия/светСветлое времяТёмное время суток, освещённые участки дорог населённых пунктовТёмное время суток, неосвещённые участки дорогТоннельНедостаточная видимость
Ближний свет+++++
Дальний свет+++
Противотуманные фары+ 1+ 2+ 2
Дневные ходовые огни+
Задние противотуманные фонари+

Сноски по таблице:

  1. Вместо ближнего света фар
  2. Только совместно с ближним или дальним светом фар

И, напоследок, официальная выдержка из актуального ПДД 2020 года главы 19 о внешних световых приборах.

19.1. В тёмное время суток и в условиях недостаточной видимости независимо от освещения дороги, а также в тоннелях на движущемся транспортном средстве должны быть включены следующие световые приборы:

  • на всех механических транспортных средствах — фары дальнего или ближнего света, на велосипедах — фары или фонари, на гужевых повозках — фонари (при их наличии);
  • на прицепах и буксируемых механических транспортных средствах — габаритные огни.

19.2. Дальний свет должен быть переключен на ближний:

  • в населённых пунктах, если дорога освещена;
  • при встречном разъезде на расстоянии не менее чем за 150 м до транспортного средства, а также и при большем, если водитель встречного транспортного средства периодическим переключением света фар покажет необходимость этого;
  • в любых других случаях для исключения возможности ослепления водителей как встречных, так и попутных транспортных средств.

При ослеплении водитель должен включить аварийную сигнализацию и, не меняя полосу движения, снизить скорость и остановиться.

19.3. При остановке и стоянке в тёмное время суток на неосвещённых участках дорог, а также в условиях недостаточной видимости на транспортном средстве должны быть включены габаритные огни. В условиях недостаточной видимости дополнительно к габаритным огням могут быть включены фары ближнего света, противотуманные фары и задние противотуманные фонари.

19.4. Противотуманные фары могут использоваться:

  • в условиях недостаточной видимости с ближним или дальним светом фар;
  • в тёмное время суток на неосвещённых участках дорог совместно с ближним или дальним светом фар;
  • вместо ближнего света фар в соответствии с пунктом 19.5 Правил.

19.5. В светлое время суток на всех движущихся транспортных средствах с целью их обозначения должны включаться фары ближнего света или дневные ходовые огни.

19.6. Фарой-прожектором и фарой-искателем разрешается пользоваться только вне населённых пунктов при отсутствии встречных транспортных средств. В населённых пунктах пользоваться такими фарами могут только водители транспортных средств, оборудованных в установленном порядке проблесковыми маячками синего цвета и специальными звуковыми сигналами, при выполнении неотложного служебного задания.

19.7. Задние противотуманные фонари могут применяться только в условиях недостаточной видимости. Запрещается подключать задние противотуманные фонари к стоп-сигналам.

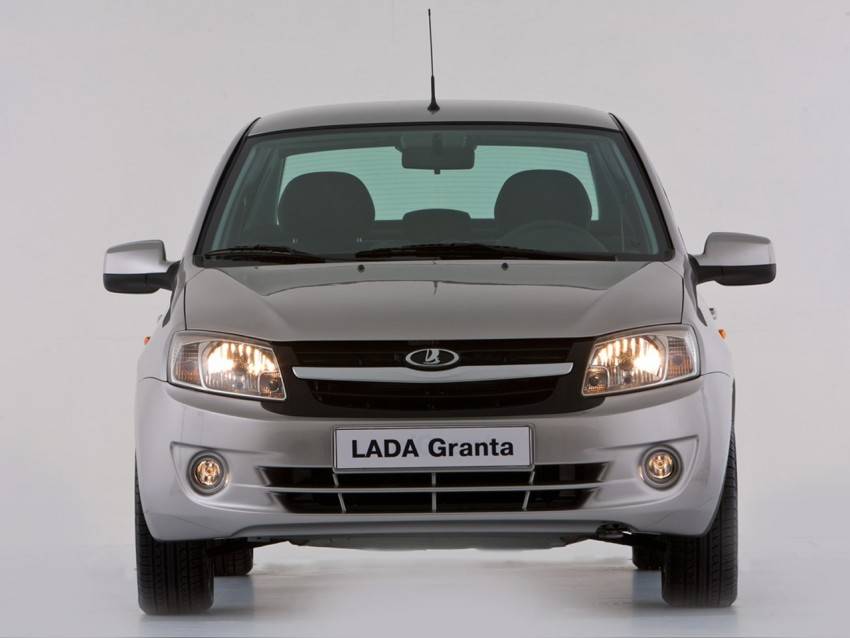

Регулировка фар Лада Гранта своими своими руками

Рассмотрим, что нужно для быстрой и пошаговой регулировки головного света на ВАЗ 2190:

  1. помещение с ровной стеной на расстоянии не менее пяти метров от автомобиля;
  2. крестовая отвертка либо шестигранник на шесть;
  3. рулетка или длинная линейка;
  4. вес, равный вашему, чтобы разместить на водительском сиденье (человек вашей комплекции либо 2-3 мешка штукатурки – цемента – соседский ).

Пошаговая регулировка ближнего света фар на Гранте

Первое – ставим машину напротив ровной стены на расстоянии 5 метров от фар до стены. Только на ровной поверхности.

На водительском сиденье – ваш вес. Гидрокорректор фар выставлен на 0. Шины накачаны, как требуется с завода, запаска на месте.


Гидрокорректор выправляет высоту светового пучка в зависимости от того, насколько загружен автомобиль (по шкале от 0 до 5)

Второе – замеряем высоту от лампочек ближнего света до земли. Отмечаем ее на стене напротив каждой фары – это верхняя граница светового пучка.

Третье — отступаем вниз 35мм. и делаем еще одну отметку. Для чего – показано на рисунке.


Свет фары на Гранте ложится по такой форме. Верхняя граница пучка имеет излом: его верхний край должен быть равен высоте ваших фар до земли. Нижний край излома – на этой же высоте минус 35 миллиметров

Четвертое – закрываем одну фару, чтобы свет не накладывался на соседний пучок. Включаем ближний.

Пятое – с помощью барашка для регулировки света корректируем высоту света. Цель – чтобы верхний край соответствовал нашим отметкам на стене. Пример на рисунке выше.

Здесь нужна длинная крестовая отвертка. Можно взять шестигранник на 6.


Доступ к регулировке фары на Гранте не затруднен. Данный разъем корректирует только высоту света

Шестое – закрываем другую фару и проводим регулировку второй.

Седьмое – при необходимости корректировки света вправо-лево, используйте длинные вентили, расположенные на самих фарах.


Крутите эти рукоятки для корректировки света по горизонтали – право/лево

Если свет отрегулирован правильно по горизонтали, то верхние линии излома светового пятна будут на таком же расстоянии, что и между самими лампами ближнего света.


Идеально выставленный ближний соответствует этой схеме

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
