Снятие, разборка и ремонт коробки передач ВАЗ-2107

РЕМОНТ

На ВАЗ 2107 5-ступенчатая коробка, которая, несмотря на сравнительную простоту своего устройства, может прийти в негодность по классическим для МКПП причинам:

• износ по естественным причинам: большой пробег, ненормированная эксплуатация и выработка ресурса составными частями, несоответствие погодных условий желаемым, и как следствие — уменьшение ресурса, и т.д.;
• несоответствие рабочей жидкости стандартам, пригодным для нормальной работы трансмиссии;
• неоригинальные запасные части, имеющиеся в составе коробки;
• повреждение корпуса КПП механическим воздействием;

Когда дело касается коробки передач, даже если это «Жигули», оптимальным вариантом будет поручить диагностику и обслуживание специалистам на СТО. Благо, отремонтировать её обойдётся не слишком дорого, за исключением редких случаев, требующих полной замены всего механизма, когда более целесообразно будет уже приобрести такой же новый автомобиль.

Как отремонтировать КПП на ВАЗ 2107

На ВАЗ «старого» образца устанавливалась четырёхступенчатая коробка, на ВАЗ «нового» образца — пятиступенчатая. Однако работа с тем и другим механизмом мало чем отличается друг от друга. Суть ремонтных работ заключается в выполнении следующих этапов:

1. Демонтаж коробки с автомобиля.
2. Разборка КПП на составляющие детали.
3. Замена вышедших из строя элементов на новые.
4. Сборка коробки.
5. Монтаж КПП на автомобиль.

С таким дефектом вал не сможет корректно работать, что сразу же скажется на удобстве переключения передач

Подготовка инструментов

Для проведения всех вышеперечисленных работ потребуется заранее подготовить:

• головки на 13 и 17;
• удлинитель к головкам;
• крестообразная отвёртка;
• плоская отвёртка с тонким лезвием;
• плоская отвёртка с мощным плоским лезвием;
• ударная отвёртка;
• пинцет;
• гаечные ключи на 13 (2 шт), на 10, на 17, на 19 и на 27;
• съёмник стопорных колец (или плоскогубцы);
• молоток.

Как снять КПП

Ремонтировать коробку можно только после её демонтажа с автомобиля, поэтому потребуется запастись терпением и временем. Ремонт КПП — дело явно непростое и небыстрое.

Чтобы снять коробку с ВАЗ 2107, потребуется загнать машину на яму или смотровую площадку. Вариант с поддомкрачиванием не подойдёт, так как невозможно будет выполнить все этапы работы:

1. Снять провод с отрицательной клеммы аккумулятора.
2. Первый этап работы проводится непосредственно из салона. Нужно для удобства снять панель, в которой размещается радиоприёмник.
3. Нажать на рычаг переключения передач, вставить плоскую отвёртку в отверстие запорной втулки коробки.
4. Действуя отвёрткой, потянуть втулку на себя.
5. Отсоединить стержень с рычага переключения передач.
6. Пинцетом зацепить кромку вставки демпфера и извлечь её.
7. Двумя плоскими отвёртками разжать лепестки вставки демпфера, развести их в стороны.
8. После чего снять с рычага передач сам демпфер и втулки.
9. В салоне подвинуть коврик для ног в районе КПП.
10. Крестовой отвёрткой отвернуть четыре самореза на крышке коробки.
11. Снять крышку с рычага переключения передач.
12. Второй этап работы проводится непосредственно под автомобилем. Первым делом демонтируется труба выпускного коллектора от коробки.
13. Отсоединить механизм сцепления.
14. Сразу же снять все подключения от КПП (заодно можно проверить целостность проводов).
15. Отсоединить карданную передачу.
16. Снять механизм крепления гибкого вала от спидометра.
17. Вывернуть два болтовых соединения на боковой крышке КПП.
18. Снять коробку с машины.
19. Подложить под корпус коробки что-то прочное и устойчивое, так как она может выпасть.

Видео: инструкция по демонтажу

Корпус коробки весит более 20 кг, поэтому лучше попросить помощи у знакомых, чтобы безопасно снять её с автомобиля

Как правильно разобрать коробку

Ремонтные работы КПП возможны только после выявления реальной причины поломки. Поэтому необходимо будет правильно и безопасно для каждого компонента коробки разобрать устройство и произвести дефектовку.

Чтобы процесс разборки прошёл быстро и без помех, рекомендуется сразу подготовить следующие инструменты:

• ударная отвёртка;
• гаечный ключ на 10;
• торцевой ключ на 13;
• трёхзахватный съёмник;
• тиски;
• пинцет;
• динамометрический ключ.

Разумеется, по мере необходимости нужны будут и прокладки, и сальники, и те детали, которые были выбракованы в процессе работы.

В устройстве коробки много как крупных, так и мелких деталей

Порядок работы

Разбирать коробку своими силами в гаражных условиях — задача вполне выполнимая. Однако работа потребует максимального сосредоточения и внимания:

1. После снятия КПП с автомобиля рекомендуется промыть корпус от грязи. Можно даже использовать керосин или уайт-спирит, чтобы поверхность коробки точно стала чистой.
2. Снять колокол (кожух).
3. Перевернуть коробку и выкрутить болты крепления крышки.
4. Извлечь из задней крышки заглушку блока шестерёнок.
5. Вытащить пинцетом стопорное кольцо.
6. Выпрессовать подшипник блока шестерёнок.
7. Выпрессовать подшипник передачи заднего хода.
8. Извлечь сальник вторичного вала.
9. Вытащить упорную шайбу заднего подшипника вторичного вала.
10. Выпрессовать этот подшипник.
11. Снять шестерню привода спидометра, за ним вытащить роликовый шарик (фиксатор).
12. Отвернуть болт крепления вилки включения передач.
13. Заблокировать валы, вставив между ними толстый болт или мощную отвёртку.
14. Проворачивая первичный вал, вытянуть его на себя вместе с шестернями и подшипниками.
15. Затем вытащить вторичный вал.
16. Промежуточный вал выходит легко.

Правила разборки и сборки КПП

Если пользователь никогда не сталкивался с ремонтом такого сложного узла, к процедуре следует тщательно подготовиться.

1. Разборка механизма выполняется только после его полной очистки от грязи.
2. Предварительно подготавливаются все инструменты, требуемые для разборки – ключи, выжимки, пассатижи, съемники стопорных колец. Также желательно иметь отдельную тару для складывания мелких болтов, гаек, шайб.
3. Демонтировать детали механизма требуется, предварительно обработав болты средством от закипания.
4. При разборке агрегаты складываются в последовательности демонтажа.
5. Человеческая память крайне не надежна – фотография разобранного механизма перед его переборкой лучшая памятка.
6. Замене подлежат все прокладки без исключений. Категорически запрещается вторичное использование уплотнителей.
7. Обилие очистителя никто не отменял. При промывке конструкции не стоит жалеть промывочный материал, чем лучше отмыть, тем веселее поедет.
8. Сборка агрегата осуществляется исключительно в обратной последовательности.
9. Если после монтажа остались лишние запчасти (что не редкость) весь редуктор полностью перебирается заново.

Также необходимо соблюдать максимальную чистоту во время работ. Попадание пыли, металлической стружки или посторонних предметов может нанести серьезный вред шестерням.

Устройство КПП

В целом, понятие «переделали» коробку не совсем верно, поскольку устройство КПП ВАЗ-2105 с 4 скоростями практически ничем не отличалось от той же коробки 2101. КПП 2105 – трехвальной компоновки, с постоянным зацеплением шестерен и ручным управлением. Внешне КПП «Копейки» и «Пятерки» можно отличить практически только по маркировке, нанесенной на корпусе коробки.

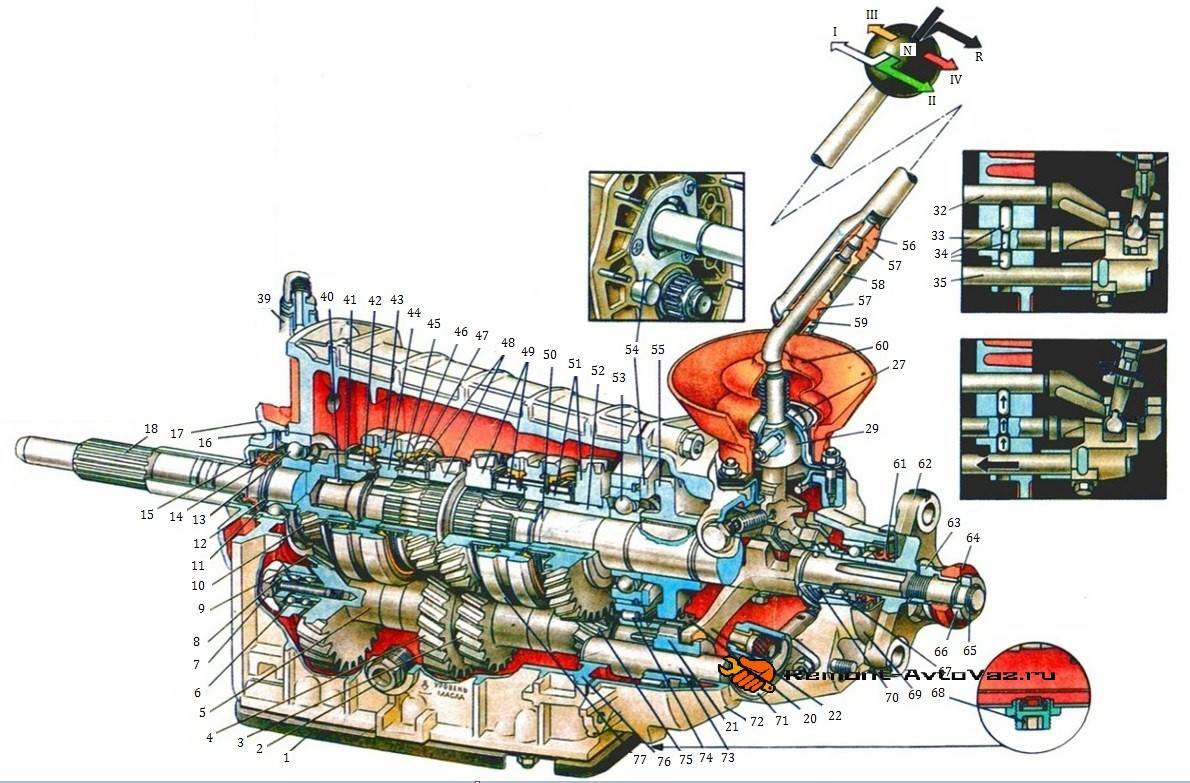

Схема КПП Ваз-2105 с 4 ступенями представлена ниже, и конструктивно она не отличается от модификаций 2101 и 2106:

1	Нижняя крышка;	40	Игольчатый подшипник переднего конца вторичного вала;
2	Пробка заливного и контрольного отверстия;	41	Упорная шайба пружины синхронизатора;
3	Зубчатое колесо второй передачи промежуточного вала;	42	Зубчатый венец синхронизатора четвертой передачи;
4	Зубчатое колесо третей передачи промежуточного вала;	43	Скользящая муфта синхронизатора третьей и четвертой передач;
5	Промежуточный вал;	44	Ступица скользящей муфты синхронизатора третьей и четвертой передач;
6	Передний подшипник промежуточного вала;	45	Стопорное кольцо синхронизатора;
7	Болт зажимной шайбы;	46	Блокирующее кольцо синхронизатора;
8	Зажимная шайба переднего подшипника промежуточного вала;	47	Пружина синхронизатора;
9	Зубчатое колесо постоянного зацепления промежуточного вала;	48	Зубчатое колесо и зубчатый венец синхронизатора третьей передачи;
10	Шестерня постоянного зацепления первичного вала;	49	Зубчатое колесо и зубчатый венец синхронизатора второй передачи;
11	Пружинная шайба;	50	Вторичный вал;
12	Стопорное кольцо;	51	Зубчатое колесо и зубчатый венец синхронизатора первой передачи;
13	Задний подшипник первичного вала;	52	Втулка зубчатого колеса первой передачи;
14	Сальник первичного вала;	53	Промежуточный подшипник вторичного вала;
15	Передняя крышка коробки передач;	54	Стопорная пластина промежуточного подшипника;
16	Установочное кольцо подшипника;	55	Зубчатое колесо заднего хода вторичного вала;
17	Картер сцепления;	56	Упругая подушка демпфера рычага переключения передач;
18	Первичный вал коробки передач;	57	Резиновая втулка демпфера;
19	Выключатель фонаря заднего хода;	58	Распорная втулка демпфера;
20	Зубчатое колесо заднего хода промежуточного вала;	59	Запорная втулка демпфера;
21	Промежуточное зубчатое колесо заднего хода;	60	Внутренний чехол рычага переключения передач;
22	Вилка включения заднего хода;	61	Сальник заднего подшипника вторичного вала;
23	Оттяжная пружина рычага переключателя передач;	62	Фланец эластичной муфты карданного вала;
24	Болт оттяжной пружины;	63	Гайка;
25	Направляющая чашка рычага переключения передач;	64	Уплотнитель центрирующего кольца;
26	Шаровая опора рычага;	65	Стопорное кольцо центрирующего кольца;
27	Сферическая шайба;	66	Центрирующее кольцо;
28	Пружина;	67	Задний подшипник вторичного вала;
29	Рычаг переключения передач;	68	Пробка сливного отверстия;
30	Вилка включения первой и второй передач;	69	Грязеотражатель;
31	Вилка включения третьей и четвертой передач;	70	Шестерня привода спидометра;
32	Шток вилки включения первой и второй передач;	71	Привод спидометра;
33	Шток вилки включения третьей и четвертой передач;	72	Задняя крышка коробки передач;
34	Блокировочные сухари;	73	Ось промежуточного зубчатого колеса заднего хода;
35	Шток вилки включения заднего хода;	74	Задний подшипник промежуточного вала;
36	Шарик фиксатора штока;	75	Шестерня первой передачи промежуточного вала;
37	Пружина фиксатора;	76	Картер коробки передач;
38	Крышка фиксаторов;	77	Скользящая муфта синхронизатора первой и второй передач.
39	Сапун;

Поскольку коробка от ВАЗ-2105 конструктивно схожа с 2101, то и кинематическая схема КПП – одинаковая. А вот передаточные числа отличаются, на коробках 2105 они составляют:

• 1-я – 3,67;
• 2-я – 2,10;
• 3-я – 1,36;
• 4-я – 1,00;
• Задняя – 3,53;

Что касается отличий в устройстве между коробками 2105 и 2101, то сводятся они, в основном, к разным количествам зубьев на различных шестернях. Так, на промежуточном валу КПП используется шестерня 1-й скорости на 14 зубьев (15 – у 2101), при этом угол наклона их – больше. Шестеренка постоянного зацепления этого вала имеет 28 зубьев (29 – у 2101). На первичном валу используется шестеренка на 18 зубьев (19 – у 2101). Из-за таких особенностей, валы с блоками шестерен у тих двух КПП – не взаимозаменяемы, если пытаться устанавливать их по отдельности. Но в случае комплексной замены – первичный вал вместе с промежуточным, и всеми блоками шестерен, то установка вполне возможна. Что касается вторичного вала, то у модификации 2105 он отличается от вала 2101 шестеренкой первой передачи (у нее зубья имеют другой наклон, хотя количество их одинаково, также ее диаметр немного больше).

КПП ВАЗ 2107: что это такое

Что такое КПП в конструкции автомобиля? Аббревиатура «КПП» расшифровывается как «коробка переключения передач». Так называется агрегат, который призван изменять частоту крутящего момента.

Назначение КПП — выполнять функцию преобразования величины крутящего момента, которая идёт от мотора, с передачей этой энергии трансмиссии. Только так возможно переключение скоростей по нарастающей.

КПП на ВАЗ 2107 появилась в 1982 году вместе с новой моделью в линейке АвтоВАЗа — «семёркой». Конструктивно и практически эта коробка и по сей день считается самым продвинутым агрегатом среди классических механических КПП.

Впервые пятиступки стали устанавливать именно на ВАЗ 2107

Устройство коробки передач

На ВАЗ 2107 устанавливается пятиступенчатая коробка передач, то есть изменения частоты крутящего момента возможны в пяти позициях. При этом пять передач позволяют с разной скоростью ехать вперёд, а шестая считается задней и включается в тот момент, когда водителю необходимо сдать назад.

Схема переключения этих передач ничем не отличается от классической четырёхступенчатой, которая устанавливалась на более ранние модели ВАЗ. Водителю достаточно выжать педаль сцепления и передвинуть рычаг переключения скоростей в нужную позицию.

Внешне устройство коробки не позволяет понять внутренней конструкции элементов

Надо заметить, что конструктивно коробка на «семёрке» является довольно-таки сложным прибором, поэтому диагностику и ремонт этого устройства обычно доверяют только профессионалам. Однако основные параметры «семёрочная» коробка переняла у «пятёрочной», так как конструкторы АвтоВАЗа брали за основу новой коробки КПП с ВАЗ 2105.

Таблица: соотношения передаточного числа на ВАЗ 2105 и ВАЗ 2107

Модель	ВАЗ 2105	ВАЗ 2107
Главная пара	4.3	4.1 / 3.9
1-я передача	3.667	3.667
2-я	2.100	2.100
3-я	1.361	1.361
4-я	1.000	1.000
5-я	0.801	0.820
Задняя	3.530	3.530

Говоря об общей конструкции КПП на ВАЗ 2107, следует иметь ввиду, что внешне она имеет форму закрытого корпуса. При этом полностью закрыты только три её стороны (для этого используются специальные прочные крышки), а четвёртая сторона короба «перерастает» в ручку переключения передач. Все крышки плотно прилегают к коробке, места их соединений загерметизированы.

В составе КПП насчитывается до 40 элементов

Основные же элементы переключения скоростей «прячутся» в корпусе КПП:

• первичный вал (на нём установлены четыре приводные шестерни и синхронизаторы);
• вторичный вал (на его поверхности крепятся сразу десять шестерёнок);
• промежуточный вал.

Рассмотрим каждый элемент в отдельности, чтобы понимать хотя бы общий принцип конструкции и работы коробки передач.

Первичный вал

Уже по названию можно понять, что первичный вал — это основополагающий элемент коробки. Конструктивно вал является одним целым с четырьмя зубчатыми шестерёнками и вместе с ними вращается на подшипнике. Сам же вращающийся подшипник зафиксирован в нижней части коробки и для надёжности соединения уплотнён сальником.

Все шестерни, размещённые на валу, имеют разные габариты для удобства соединения

Вторичный вал

Можно сказать, что вторичный вал является как бы логическим продолжением первичного в пространстве корпуса. На нём стоят шестерни 1-ой, 2-ой и 3-ей передач (то есть все нечётные). Все десять шестерёнок на этом валу имеют различные габариты, поэтому и обеспечивают преобразование величины крутящего момента.

Вторичный вал так же, как и первичный, вращается на подшипниках.

Вторичный вал можно назвать основным элементом КПП из-за повышенных нагрузок, которые приходятся на его шестерни

Промежуточный вал

Основная задача этого элемента — служить своеобразной «прослойкой» между первичным и вторичным валами. На нём также имеются шестерни, являющиеся с валом единым целым, через которые и передаётся передача крутящего момента от одного вала к другому.

Главная задача этого элемента — стыковать между собой работу первичного и вторичного валов

Набор вилок

Простота переключения передач во время движения предоставляется набором вилок. Их приводит в движение рычаг переключения. Вилки нажимают на ту или иную шестерню определённого вала, заставляя механизм работать.

Через вилку происходит переключение скоростей автомобиля

Ремонт коробки ВАЗ 2107

Перед началом работ следует тщательно очистить наружную поверхность КПП и отмыть при помощи керосина.

Важно: перед тем, как осуществить ремонт коробки передач ВАЗ 2107, необходимо слить из нее трансмиссионное масло. Проще это сделать перед снятием с машины

Дальнейшие действия производятся в такой последовательности:

• Снять вилку сцепления с коробки передач.
• Демонтировать фланец резиновой муфты со вторичного вала коробки передач.
• Открутить и снять поперечину крепления КПП.
• Демонтировать привод спидометра.
• Снять датчик включения ламп заднего хода.
• Снять манжету с шаровой опоры рычага КПП.
• Открутить гайки, крепящие крышку корпуса рычага КПП к задней стенке картера.
• Снять корпус и прокладку со шпилек.
• Открутить гайки крепления трубы для выпуска газов.
• Снять кронштейн крепления, вынуть закладной болт.
• Отвернуть 5 гаек задней крышки коробки передач ключом на 13.
• Открутить 10 гаек нижней крышки ключом на 10.
• Снять крышку вместе с прокладкой.
• Открутить еще одну гайку задней крышки.
• Утопить шток 1 и 2 передачи при помощи отвертки.
• Обстукивая заднюю крышку, демонтировать ее с КПП вместе с прокладкой.
• Извлечь заглушку блока шестерен заднего хода и 5-й передачи (ремонт 5 передачи ВАЗ 2107 зачастую заключается в замене изношенных шестерен или подшипника).
• Вынуть 5-ю передачу и передачу заднего хода.
• Установить заднюю крышку на деревянные бруски и выпрессовать подшипник блока 5-й передачи.
• Демонтировать уплотнительную прокладку.
• Выпрессовать сальник из передней крышки КПП и вынуть пассатижами (если необходима его замена).
• Снять пружинное кольцо с вала КПП.
• Отвернуть болт, фиксирующий передний подшипник, и демонтировать его вместе с шайбами.
• Открутить болт шестерен
• Сдвинуть вилку 5 передачи и снять блок шестерен.
• Зажать блок шестерен в тисках.
• Демонтировать шайбу вторичного вала.
• Отвернуть болты крепления крышки и снять последнюю вместе с прокладкой.

• Извлечь из отверстий картера пружины, фиксирующие штоки.
• Извлечь шарики-фиксаторы при помощи резиновой груши (за счет создания в ней низкого давления).
• Шестерню 5-й передачи и синхронизатор снять со вторичного вала.
• Снять кольцо.
• Снять муфту 5-й передачи, сдвинув вилку включения передач.
• Снять промежуточную шестерню заднего хода с оси.
• Демонтировать шток включения задней и 5-й передачи, вилку включения и втулку штока.
• Открутить болт крепления штока.
• Вытащить блокировочный сухарь.
• Разжать стопорное кольцо, относящееся к 5-й передаче.
• Снять с ступицу, пружинную шайбу, шестерню и подшипник заднего хода с вала.
• Извлечь передний подшипник промежуточного вала.
• демонтировать промежуточный вал.
• Снять часть кольца заднего подшипника.
• Открутить болт, крепящий к штоку вилку 3-4 передачи.
• Снять шток 3-4 передач и вилку.
• Вытащить блокировочный сухарь.
• Открутить крепления вилки 1-2 передач.
• Демонтировать шток и вилку 1-2 передач.
• Открутить винты крепления пластины подшипника вторичного вала, используя ударную отвертку.
• Выдвинуть из картера подшипник.
• Демонтировать первичный вал.
• Вынуть роликовый подшипник из вала.
• Поддеть фиксирующее кольцо промежуточного подшипника вторичного вала и снять подшипник.
• Демонтировать вторичный вал.
• Открутить гайку и снять ось заднего хода.
• Снять с вала синхронизатор 3-4 передач и пружинную шайбу вала ступицы.
• Извлечь ступицу муфты стабилизатора и шестерню 3 передачи.
• Выпрессовать из шестерни вторичный вал.
• Снять втулку шестерни вала и снять шестерню и синхронизатор 1 передачи.
• Демонтировать ступицу муфты 1-2 передач и муфту синхронизатора.
• Снять шестерню 2 передачи и кольцо подшипника.
• Демонтировать тарельчатую шайбу.
• Выпрессовать из кольца подшипника вторичный вал.
• Вытащить стопорное кольцо, пружину 4 передачи.
• Продолжить ремонт КПП ВАЗ 2107 (5 ступка), разбирая другие передачи.
• Все изношенные детали заменить новыми.
• Собрать КПП, выполняя действия в обратной последовательности.

Самые распространенные поломки кпп 2107

При ослаблении посадки вилок переключения или винтов крепления шарнира рычага, деформации тяг или неверно отрегулированном приводе может наблюдаться отказ от включения передачи.

Перегрев

Низкий уровень масла может привести к перегреву трансмиссии, что грозит разрушением шестерен и подшипников.

Шумная работа

Сильный износ синхронизаторов и подшипников валов приводит к повышенной шумности работы кпп.

Не фиксируется

При повреждении шлицов, шестерен или опор коробки часто происходит самопроизвольное выключение передачи.

Биение кардана

Ослабление гайки хвостовика и последующее за ним биение кардана может привести к полному разрушению мкпп.

Одна из передач не включается

Не вскрывая коробки можно предположить что:

• износились шарниры и пружины, необходимо заменить, а лучше провести полный ремонт;
• на синхронизаторах кольца пришли в негодность, необходимо сменить;
• лопнула пружина синхронизатора, сменить;
• на шестерни передачи износились зубья, поменять шестеренку.

Выбивает передачу при езде

Бывает, что при включении какой-либо передачи она не произвольно выключается. Возможные причины:

• шарнир рычага заклинивает, осмотреть и зачистить;
• неисправно сцепление, возможно не до конца включается, отрегулировать, если изношен диск, заменить его;
• рычаг переключения сломан, поменять на новый;
• вилки, переключающие передачи согнуты, поменять на новые.

Течь смазки из коробки

Коробка переключения передач устроена так, что смазка не может вытекать самопроизвольно. Но если под автомобилем образовалось масляное пятно, следует произвести ревизию и устранить течь.

Причиной может быть:

• износ сальников и уплотнительных прокладок из-за естественного старения резины, необходимо поменять на новые;
• разболталось крепления крышек на коробке, подтянуть полностью все гайки и болты;
• механическое повреждение корпуса или крышек коробки, если повреждена стальная крышка, ее можно заварить. Если поврежден картер, то лучше его поменять, так как он литой из алюминиевого сплава.

Хруст и скрежет в коробке во время движения

Эта неприятность появляется по следующим причинам:

• изношены подшипники, их следует поменять, а заодно проверить сальники;
• изношены зубы шестерен, в этом случае лучше сделать капитальный ремонт;
• не достаточно или нет совсем смазывающей жидкости в коробке передач, найти утечку и устранить, долить масло.

Замена сальников

Чаще всего износу подлежат прокладки и сальники. И если прокладку может поменять даже неопытный водитель, то к замене сальников следует отнестись максимально внимательно.

По своей конструкции сальник — это и есть резиновая прокладка, которая выполняет функции герметика. То есть если сальник рвётся или изнашивается, коробка перестаёт быть герметичной, что, в свою очередь, ведёт к утечкам масла и поломкам.

Для того, чтобы восстановить герметичность КПП, нужно будет поменять эту прокладку. Для работы понадобятся:

• новый сальник того же производителя;
• гаечные ключи;
• молоток;
• отвёртка с плоским тонким лезвием;
• нож;
• герметик.

Сальник первичного вала

Сальник первичного вала КПП ВАЗ 2107 имеет следующие рабочие характеристики:

• вес — 0.020 кг;
• габариты — 28х47х8 мм;
• диапазон рабочих температур — от -45 до +130 градусов;
• месторасположения — на первичном валу в кожухе сцепления.

Соответственно, чтобы произвести замену сальника первичного вала коробки, потребуется снять КПП с машины и разобрать кожух:

1. Снять с коробки колокол (кожух), он крепится на четырёх болтах.
2. Снять с коробки вилку и выжимной подшипник (вилка крепится винтами, подшипник придётся либо выбивать молотком, либо выпрессовывать тисками).
3. Открывается доступ к первичному валу и его сальнику.
4. Лезвием ножа или отвёртки поддеть старое кольцо и удалить его с вала.
5. Хорошо зачистить место посадки сальника от пыли и грязи.
6. Установить новый сальник.
7. Собрать КПП в обратной последовательности.

Фотогалерея: основные этапы работ

Работа по замене сальника первичного вала не составляет особенных хлопот.

Сальник вторичного вала

Сальник вторичного вала немного отличается по своим характеристикам от прокладки первичного вала:

• вес — 0.028 кг;
• габариты — 55х55х10 мм;
• диапазон рабочих температур — от -45 до +130 градусов;
• месторасположения — на вторичном валу на стыке фланца.

Замена сальника производится на снятой коробке передач:

1. Первым делом нужно жёстко зафиксировать фланец коробки, в него можно вставить болт или толстую отвёртку.
2. Провернуть ключом гайку крепления фланца.
3. Поддеть отвёрткой центрирующее металлическое колечко и вытащить его со вторичного вала.
4. Вынуть из отверстия болт.
5. В конец вторичного вала упереть съёмник.
6. Снять фланец вместе с шайбой.
7. Отвёртками или пассатижами извлечь из коробки старый сальник.
8. Место стыка зачистить, установить новый сальник.

Таким образом, заменить сальник вторичного вала несколько сложнее, чем выполнить ту же работу на первичном валу. Разница связана с местоположением сальников и их габаритами.
