Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Замена сальников

Чаще всего износу подлежат прокладки и сальники. И если прокладку может поменять даже неопытный водитель, то к замене сальников следует отнестись максимально внимательно.

По своей конструкции сальник — это и есть резиновая прокладка, которая выполняет функции герметика. То есть если сальник рвётся или изнашивается, коробка перестаёт быть герметичной, что, в свою очередь, ведёт к утечкам масла и поломкам.


Устройство сальника позволяет ему герметизировать все стыки между деталями на валу

Для того, чтобы восстановить герметичность КПП, нужно будет поменять эту прокладку. Для работы понадобятся:

  • новый сальник того же производителя;
  • гаечные ключи;
  • молоток;
  • отвёртка с плоским тонким лезвием;
  • нож;
  • герметик.

Сальник первичного вала

Сальник первичного вала КПП ВАЗ 2107 имеет следующие рабочие характеристики:

  • вес — 0.020 кг;
  • габариты — 28х47х8 мм;
  • диапазон рабочих температур — от -45 до +130 градусов;
  • месторасположения — на первичном валу в кожухе сцепления.

Соответственно, чтобы произвести замену сальника первичного вала коробки, потребуется снять КПП с машины и разобрать кожух:

  1. Снять с коробки колокол (кожух), он крепится на четырёх болтах.
  2. Снять с коробки вилку и выжимной подшипник (вилка крепится винтами, подшипник придётся либо выбивать молотком, либо выпрессовывать тисками).
  3. Открывается доступ к первичному валу и его сальнику.
  4. Лезвием ножа или отвёртки поддеть старое кольцо и удалить его с вала.
  5. Хорошо зачистить место посадки сальника от пыли и грязи.
  6. Установить новый сальник.
  7. Собрать КПП в обратной последовательности.

Фотогалерея: основные этапы работ


Колокол легко снимается, так как крепится всего на 4 болтах

Важно очень аккуратно подцепить сальник, не поцарпав смежные поверхности


Даже если старый сальник не имеет трещин и деформаций, при разборке КПП его всё равно нужно заменить на новый

Работа по замене сальника первичного вала не составляет особенных хлопот.

Сальник вторичного вала

Сальник вторичного вала немного отличается по своим характеристикам от прокладки первичного вала:

  • вес — 0.028 кг;
  • габариты — 55х55х10 мм;
  • диапазон рабочих температур — от -45 до +130 градусов;
  • месторасположения — на вторичном валу на стыке фланца.

Замена сальника производится на снятой коробке передач:

  1. Первым делом нужно жёстко зафиксировать фланец коробки, в него можно вставить болт или толстую отвёртку.
  2. Провернуть ключом гайку крепления фланца.
  3. Поддеть отвёрткой центрирующее металлическое колечко и вытащить его со вторичного вала.
  4. Вынуть из отверстия болт.
  5. В конец вторичного вала упереть съёмник.
  6. Снять фланец вместе с шайбой.
  7. Отвёртками или пассатижами извлечь из коробки старый сальник.
  8. Место стыка зачистить, установить новый сальник.

Таким образом, заменить сальник вторичного вала несколько сложнее, чем выполнить ту же работу на первичном валу. Разница связана с местоположением сальников и их габаритами.

Фотогалерея: основные этапы работ


Для работы нужно выбрать максимально толстую и мощную отвёртку или болт, чтобы они не погнулись


Фланец извлекается только через использование съёмника


Место посадки необходимо очистить от пыли и грязи

Ремонт коробки ВАЗ 2107

Перед началом работ следует тщательно очистить наружную поверхность КПП и отмыть при помощи керосина.

Важно: перед тем, как осуществить ремонт коробки передач ВАЗ 2107, необходимо слить из нее трансмиссионное масло. Проще это сделать перед снятием с машины

Дальнейшие действия производятся в такой последовательности:

  • Снять вилку сцепления с коробки передач.
  • Демонтировать фланец резиновой муфты со вторичного вала коробки передач.
  • Открутить и снять поперечину крепления КПП.
  • Демонтировать привод спидометра.
  • Снять датчик включения ламп заднего хода.
  • Снять манжету с шаровой опоры рычага КПП.
  • Открутить гайки, крепящие крышку корпуса рычага КПП к задней стенке картера.
  • Снять корпус и прокладку со шпилек.
  • Открутить гайки крепления трубы для выпуска газов.
  • Снять кронштейн крепления, вынуть закладной болт.
  • Отвернуть 5 гаек задней крышки коробки передач ключом на 13.
  • Открутить 10 гаек нижней крышки ключом на 10.
  • Снять крышку вместе с прокладкой.
  • Открутить еще одну гайку задней крышки.
  • Утопить шток 1 и 2 передачи при помощи отвертки.
  • Обстукивая заднюю крышку, демонтировать ее с КПП вместе с прокладкой.
  • Извлечь заглушку блока шестерен заднего хода и 5-й передачи (ремонт 5 передачи ВАЗ 2107 зачастую заключается в замене изношенных шестерен или подшипника).
  • Вынуть 5-ю передачу и передачу заднего хода.
  • Установить заднюю крышку на деревянные бруски и выпрессовать подшипник блока 5-й передачи.
  • Демонтировать уплотнительную прокладку.
  • Выпрессовать сальник из передней крышки КПП и вынуть пассатижами (если необходима его замена).
  • Снять пружинное кольцо с вала КПП.
  • Отвернуть болт, фиксирующий передний подшипник, и демонтировать его вместе с шайбами.
  • Открутить болт шестерен
  • Сдвинуть вилку 5 передачи и снять блок шестерен.
  • Зажать блок шестерен в тисках.
  • Демонтировать шайбу вторичного вала.
  • Отвернуть болты крепления крышки и снять последнюю вместе с прокладкой.

Важно: ремонт КПП ВАЗ 2107 подразумевает обязательную замену всех прокладок на новые. Поэтому перед работой следует запастись комплектом прокладок.

  • Извлечь из отверстий картера пружины, фиксирующие штоки.
  • Извлечь шарики-фиксаторы при помощи резиновой груши (за счет создания в ней низкого давления).
  • Шестерню 5-й передачи и синхронизатор снять со вторичного вала.
  • Снять кольцо.
  • Снять муфту 5-й передачи, сдвинув вилку включения передач.
  • Снять промежуточную шестерню заднего хода с оси.
  • Демонтировать шток включения задней и 5-й передачи, вилку включения и втулку штока.
  • Открутить болт крепления штока.
  • Вытащить блокировочный сухарь.
  • Разжать стопорное кольцо, относящееся к 5-й передаче.
  • Снять с ступицу, пружинную шайбу, шестерню и подшипник заднего хода с вала.
  • Извлечь передний подшипник промежуточного вала.
  • демонтировать промежуточный вал.
  • Снять часть кольца заднего подшипника.
  • Открутить болт, крепящий к штоку вилку 3-4 передачи.
  • Снять шток 3-4 передач и вилку.
  • Вытащить блокировочный сухарь.
  • Открутить крепления вилки 1-2 передач.
  • Демонтировать шток и вилку 1-2 передач.
  • Открутить винты крепления пластины подшипника вторичного вала, используя ударную отвертку.
  • Выдвинуть из картера подшипник.
  • Демонтировать первичный вал.
  • Вынуть роликовый подшипник из вала.
  • Поддеть фиксирующее кольцо промежуточного подшипника вторичного вала и снять подшипник.
  • Демонтировать вторичный вал.
  • Открутить гайку и снять ось заднего хода.
  • Снять с вала синхронизатор 3-4 передач и пружинную шайбу вала ступицы.
  • Извлечь ступицу муфты стабилизатора и шестерню 3 передачи.
  • Выпрессовать из шестерни вторичный вал.
  • Снять втулку шестерни вала и снять шестерню и синхронизатор 1 передачи.
  • Демонтировать ступицу муфты 1-2 передач и муфту синхронизатора.
  • Снять шестерню 2 передачи и кольцо подшипника.
  • Демонтировать тарельчатую шайбу.
  • Выпрессовать из кольца подшипника вторичный вал.
  • Вытащить стопорное кольцо, пружину 4 передачи.
  • Продолжить ремонт КПП ВАЗ 2107 (5 ступка), разбирая другие передачи.
  • Все изношенные детали заменить новыми.
  • Собрать КПП, выполняя действия в обратной последовательности.

КПП ВАЗ 2107: что это такое

Что такое КПП в конструкции автомобиля? Аббревиатура «КПП» расшифровывается как «коробка переключения передач». Так называется агрегат, который призван изменять частоту крутящего момента.

Назначение КПП — выполнять функцию преобразования величины крутящего момента, которая идёт от мотора, с передачей этой энергии трансмиссии. Только так возможно переключение скоростей по нарастающей.

КПП на ВАЗ 2107 появилась в 1982 году вместе с новой моделью в линейке АвтоВАЗа — «семёркой». Конструктивно и практически эта коробка и по сей день считается самым продвинутым агрегатом среди классических механических КПП.

Впервые пятиступки стали устанавливать именно на ВАЗ 2107

Устройство коробки передач

На ВАЗ 2107 устанавливается пятиступенчатая коробка передач, то есть изменения частоты крутящего момента возможны в пяти позициях. При этом пять передач позволяют с разной скоростью ехать вперёд, а шестая считается задней и включается в тот момент, когда водителю необходимо сдать назад.

Схема переключения этих передач ничем не отличается от классической четырёхступенчатой, которая устанавливалась на более ранние модели ВАЗ. Водителю достаточно выжать педаль сцепления и передвинуть рычаг переключения скоростей в нужную позицию.

Внешне устройство коробки не позволяет понять внутренней конструкции элементов

Надо заметить, что конструктивно коробка на «семёрке» является довольно-таки сложным прибором, поэтому диагностику и ремонт этого устройства обычно доверяют только профессионалам. Однако основные параметры «семёрочная» коробка переняла у «пятёрочной», так как конструкторы АвтоВАЗа брали за основу новой коробки КПП с ВАЗ 2105.

Таблица: соотношения передаточного числа на ВАЗ 2105 и ВАЗ 2107

Модель

ВАЗ 2105

ВАЗ 2107

Главная пара

4.3

4.1 / 3.9

1-я передача

3.667

3.667

2-я

2.100

2.100

3-я

1.361

1.361

4-я

1.000

1.000

5-я

0.801

0.820

Задняя

3.530

3.530

Говоря об общей конструкции КПП на ВАЗ 2107, следует иметь ввиду, что внешне она имеет форму закрытого корпуса. При этом полностью закрыты только три её стороны (для этого используются специальные прочные крышки), а четвёртая сторона короба «перерастает» в ручку переключения передач. Все крышки плотно прилегают к коробке, места их соединений загерметизированы.

В составе КПП насчитывается до 40 элементов

Основные же элементы переключения скоростей «прячутся» в корпусе КПП:

  • первичный вал (на нём установлены четыре приводные шестерни и синхронизаторы);
  • вторичный вал (на его поверхности крепятся сразу десять шестерёнок);
  • промежуточный вал.

Рассмотрим каждый элемент в отдельности, чтобы понимать хотя бы общий принцип конструкции и работы коробки передач.

Первичный вал

Уже по названию можно понять, что первичный вал — это основополагающий элемент коробки. Конструктивно вал является одним целым с четырьмя зубчатыми шестерёнками и вместе с ними вращается на подшипнике. Сам же вращающийся подшипник зафиксирован в нижней части коробки и для надёжности соединения уплотнён сальником.

Все шестерни, размещённые на валу, имеют разные габариты для удобства соединения

Вторичный вал

Можно сказать, что вторичный вал является как бы логическим продолжением первичного в пространстве корпуса. На нём стоят шестерни 1-ой, 2-ой и 3-ей передач (то есть все нечётные). Все десять шестерёнок на этом валу имеют различные габариты, поэтому и обеспечивают преобразование величины крутящего момента.

Вторичный вал так же, как и первичный, вращается на подшипниках.

Вторичный вал можно назвать основным элементом КПП из-за повышенных нагрузок, которые приходятся на его шестерни

Промежуточный вал

Основная задача этого элемента — служить своеобразной «прослойкой» между первичным и вторичным валами. На нём также имеются шестерни, являющиеся с валом единым целым, через которые и передаётся передача крутящего момента от одного вала к другому.

Главная задача этого элемента — стыковать между собой работу первичного и вторичного валов

Набор вилок

Простота переключения передач во время движения предоставляется набором вилок. Их приводит в движение рычаг переключения. Вилки нажимают на ту или иную шестерню определённого вала, заставляя механизм работать.

Через вилку происходит переключение скоростей автомобиля

Соотношения передаточных чисел на КПП

Седьмая модель «Жигулей» получила хороший вариант пятиступенчатой коробки. Конструкторы Волжского автозавода за прототип взяли коробку с ВАЗ 2105, заменили передаточное число главной пары редуктора с 4.3 на 4.1, далее на 3.9 и получили следующие соотношения передач.

Главная1 передача2 передача3 передача4 передача5 передачаЗадний ход
4,1/3,93,6672,1001,3611,0000,8203,530

Передаточное число — это отношение числа зубьев ведомой шестерни к числу зубьев ведущей шестерни.

Первичный вал

Первичный вал передает вращающий момент с коленчатого вала двигателя через диск сцепления на коробку передач. Диск находится на шлицах передней части вала. На вал жестко посажена шестерня постоянного зацепления.

Для свободного вращения он уложен в два подшипника. Один подшипник находится в торце коленчатого вала, другой — в передней крышке коробки передач.

Вторичный вал

В сложном механизме КПП вторичный вал является заключительным этапом преобразования крутящего момента и передачи его на кардан. На этом валу свободно двигаются шестерни первых трех скоростей. При определенной передаче они заходят в соединения с шестернями промежуточного вала и обеспечивают нужный крутящий момент.

Вал уложен в подшипники, их три. Один запрессован в торец первичного вала, другой — в корпус коробки, третий — в заднюю крышку.

Промежуточный вал

Промежуточный вал передает вращение от первичного вала к вторичному.

Он исполняет роль сателлита. Шестерни и вал изготавливаются из единой заготовки. Установлен он на трех подшипниках. Шестеренки пятой и задней скорости находятся на нем.

Вилки

В процессе переключения скоростей участвуют вилки, которые двигают шестеренки по валу на определенное место.

Приводит вилки в движение рычаг переключения передач.

Коробка переключения передач ВАЗ 2107

Не смотря на то, что среди всей линейки автомобилей ВАЗ седьмая модель конструктивно одна из самых доступных и простых в обслуживании, не каждый сможет провести диагностические и ремонтные работы самостоятельно. Это обусловлено тем, что автомобиль имеет как простые, так и сложносоставные узлы и агрегаты. Так вот, МКПП 2107 относится ко второму типу.

Коробка 5-и ступка ВАЗ 2107: конструктивные особенности, схема переключения

Схема КПП ВАЗ 2107 (пятиступка), практически такая же, как и в четырех ступенчатой коробке, разница лишь в наличии еще одной пятой скорости, включаемой путем перемещения рычага влево до конца и вперед. КПП ВАЗ 2107 5 ступка позволяет изменять частоту крутящего момента в пяти разных позициях:

  • движение вперед с разной скоростью в соответствии с передачами от 1 до 5;
  • движение назад при включении шестой (задней) передачи.

Переключение передач в пятиступенчатой коробке осуществляется так же, как и в классической четырехступенчатой. Выжимая сцепление, нужно передвигать рычаг переключения скоростей на нужную позицию, соответствующую скоростному режиму автомобиля.

Внутри коробки находятся такие основные элементы:

  • Первичный вал ВАЗ 2107 — вал с четырьмя зубчатыми шестернями (один из основных элементов коробки). Первичный вал, являясь одним целым с шестернями, вращается вместе с ними на подшипнике, который фиксируется в нижней части КПП и уплотнен сальником;
  • Вторичный вал с десятью шестернями, являясь продолжением первичного вала, имеет шестерни первой, второй и третьей передачи. Все шестерни на вторичном валу имеют различные габариты для обеспечения преобразования величины крутящего момента. Вращается вторичный вал на подшипниках, так же как и первичный;
  • Промежуточный вал является своеобразной «прослойкой» между вторичным и первичным валами и имеет шестерни, являющиеся с ним одним целым. Именно через них от одного вала к другому передается крутящий момент;

Коробка передач 2107 имеет передаточные числа и технические характеристики, похожие на КПП ВАЗ 2105. Параметры пятиступенчатой коробки ВАЗ 2107:

  • главная пара — 4.1/3.9 (4.3);
  • 1-я передача — 3.667 (3.667);
  • 2-я передача -2.100 (2.100);
  • 3-я передача — 1.361 (1.361);
  • 4-я передача — 1.00 (1.00);
  • 5-я передача – 0.820 (0.801);
  • Задняя передача — 3.530 (3.530).

К основным техническим характеристикам коробки можно отнести работу в связке с однодисковым сцеплением, которое имеет только одну (центральную) нажимную пружину и работу синхронизаторов на каждую передачу переднего хода.

ЗАМЕНА САЛЬНИКОВ

Необходимость в замене сальников возникает при появлении течи масла из корпуса коробки передач. Из строя может выйти как передняя, так и задняя манжета. В этом случае уплотнители потребуется заменить.

САЛЬНИК ПЕРВИЧНОГО ВАЛА

Если были замечены признаки повреждения сальника первичного вала, т. е. появились следы течи смазки в области картера механизма сцепления, то вероятной причиной является выход из строя манжеты первичного вала. Течь масла может появиться также из двигателя при износе заднего сальника коленвала. Для того чтобы определить, откуда именно подтекает масло, можно попытаться выяснить это по запаху, поскольку моторная смазка отличается от трансмиссионной.

Сальник первичного вала КПП установлен в картере механизма сцепления

ОПИСАНИЕ И РАЗМЕРЫ

Сальник первичного вала коробки передач ВАЗ 2101 имеет такие размеры: 28x47x8 мм, что соответствует внутреннему и наружному диаметру, а также толщине обоймы.

ЗАМЕНА САЛЬНИКА ПЕРВИЧНОГО ВАЛА

Чтобы заменить манжету на первичном валу, потребуется демонтировать коробку с машины и снять картер сцепления.Затем, используя наставку, выбиваем из корпуса сальник и вынимаем его пассатижами. Для установки новой детали потребуется подходящая по размеру оправка и молоток.

Для замены сальника первичного вала потребуется демонтировать КПП, снять картер сцеления и выбить поврежденный элемент. Новая манжета устанавливается в обратном порядке

САЛЬНИК ВТОРИЧНОГО ВАЛА

При выходе из строя сальника вторичного вала появляются следы течи масла в задней части КПП. В этом случае деталь нуждается в замене.

ОПИСАНИЕ И РАЗМЕРЫ

Манжета вторичного вала имеет такие размеры: 32x56x10 мм

При покупке уплотнителя на эти параметры следует обращать внимание, чтобы по ошибке не взять деталь другой размерности

ЗАМЕНА САЛЬНИКА ВТОРИЧНОГО ВАЛА

На вторичном валу коробки ВАЗ 2101, по сравнению с первичным, сальник меняется гораздо проще, поскольку в демонтаже агрегата нет необходимости. К предварительным мероприятиям относится снятие кардана вместе с эластичной муфтой. После этого выполняют следующие действия:

  1. Демонтируем центрирующее кольцо со вторичного вала.
  2. Снимаем стопорный элемент.
  3. Откручиваем гайку на 30.
  4. Снимаем фланец съёмником или сбиваем его молотком.
  5. Старый сальник поддеваем отвёрткой и извлекаем его из задней части КПП.
  6. Новую манжету запрессовываем подходящим отрезком трубы.

Обслуживание коробки передач

Но вначале следует рассмотреть обслуживание, которое необходимо проводить с эти узлом. Оно всего одно – проверка уровня смазочного материала и при надобности его доливка до требуемого уровня.

Механическая коробка передач – сама по себе не требовательна, поэтому используемый в ней смазочный материал выполняет лишь одну функцию – смазывает составные части узла. Поэтому замена масла в коробке должна проводиться каждые 60 тыс. км пробега.

Перед тем, как проводить обслуживание КПП, следует знать, какое масло заливать в коробку ВАЗ-2105. Для трансмиссии этого авто требуется трансмиссионное масло с уровнем качества по API — GL-5 и выше и вязкостью 75W-90 или 85W-90 по классификации SAE. Объем масла в КПП составляет 1,35 литра.

Проверить масло в коробке – несложно, но для этого авто следует поставить на смотровую яму или эстакаду.

А далее действия такие:

  • С левой стороны картера КПП (по ходу движения авто) находим контрольно-заливную пробку (расположена чуть выше нижней крышки коробки);
  • Ветошью удаляем грязь вокруг пробки;
  • Ключом требуемого размера откручиваем пробку;
  • Узнать уровень можно при помощи небольшого зеркальца и фонарика, отвертки или даже пальца, в общем, чем удобно. Нормальным уровень смазочного материала считается, если масло достает до нижней кромки отверстия;
  • Если масла меньше уровня – при помощи технического шприца доводим его до нормы (как только масло начало вытекать из отверстия – закручиваем пробку);

Проверку и доливку смазочного материала в КПП следует «на холодную». Если де обслуживание проводится сразу после поездки, необходимо дать время (10-15 мин), чтобы масло полностью стекло, иначе при проверке уровень будет некорректным.

Если же пришло время для замены масла, то сначала сливаем отработанный смазочный материал – очищаем нижнюю крышку от грязи, подставляем пластиковую емкость и выкручиваем сливную пробку.

Затем ждем пока масло полностью не стечет и закручиваем пробку.

А далее все делается так же, как и при проверке и восполнении уровня, только в коробку придется шприцем закачать требуемое количество масла.

После замены не следует сразу же утилизировать отработку, перед этим ее лучше проверить. Для этого берем магнит, привязываем нитку и опускаем его в емкость со старым маслом. Далее следует поводить магнитом по дну. Затем вытаскиваем и рассматриваем его. Если на магните обнаружено большое количество металлической стружки, то это может указывать на появление интенсивного износа, и в таком случае переборка КПП и дефектовка составных частей будет не лишней, поскольку позволит выявить и устранить неисправность еще на раннем этапе.

Демонтаж КПП с автомобиля

В действительности произвести демонтаж коробки передач с ВАЗ-2105 – операция не очень сложная и ее вполне возможно сделать и самостоятельно, имея только базовый инструмент:

  • Комплекты ключей (рожковых, накидных), головок с воротками, удлинителями;
  • Отвертки;
  • Ветоши;
  • Средство WD-40;
  • Деревянный брусок;
  • Домкрат;

Снятие коробки обязательно выполняется на смотровой яме или эстакаде – по другому ее не демонтировать. Примечательно, что технология снятия идентична для всех модификаций этого автомобиля – с 5-ступенчатой коробкой или 4-скоростной, карбюраторной версии или ВАЗ-2105 инжектор.

Последовательность действий таковая:

  1. Устанавливаем автомобиль на яму, обездвиживаем его противооткатными опорами, на коробке устанавливаем нейтральную передачу, отключаем массу от АКБ;
  2. Первая часть работ проводится в салоне. Для начала снимаем панель магнитолы и декоративный кожух и все остальное, что находится поблизости рычага КПП. Затем тянем вверх рычаг для обеспечения доступа к прижимному фиксатору. Удерживая в таком положении, отверткой поддеваем фиксатор и снимаем рычаг;
  3.  Демонтируем дистанционную втулку, для чего отвертками разжимаем ее фиксирующие лепестки и стягиваем;
  4. Снимаем пластиковую крышку с пыльником рычага, для чего по ее периметру выкручиваем саморезы;
  5. Забираемся под автомобиль. Первым делом демонтируем выхлопную систему авто. Для этого окручиваем все ее крепежные элементы и отсоединяем глушитель от труб выпускного коллектора;
  6. Откручиваем карданный вал от эластичной муфты. Для удобства работ задок авто немного поддомкрачиваем, что позволит при выкручивании крепежных элементов проворачивать вал, обеспечивая простой доступ к болтам. После вал опускаем вниз;
  7. Снимаем стартер;
  8. Демонтируем привод сцепления с картера. При этом полностью снимать рабочий цилиндр не нужно, достаточно его отсоединить от картера и отвести в сторону;
  9. Отсоединяем от коробки приводной трос спидометра и провода фонаря заднего хода;
  10. Под коробку устанавливаем деревянный брус, который будет опорой для нее, поэтому следует правильно подобрать его длину;
  11. Откручиваем болты крепления смотровой крышки картера сцепления
  12. Выкручиваем гайки крепления задней поперечины КПП;
  13. Проверяем надежность установки опоры. После этого выкручиваем крепежные элементы картера сцепления к силовому агрегату;
  14. Придерживая коробку рукой, при помощи плоской отвертки и монтировки стаскиваем ее крепежных шпилек, но этого недостаточно, нужно еще полностью вывести первичный вал с ведомого диска сцепления. Для этого, уже удерживая КПП двумя руками, сдвигаем ее максимально назад, а после опускаем.

А далее уже производится замена узла, его модернизирование или ремонт. В последних двух случаях выполняется разборка КПП ВАЗ-2105, замена изношенных элементов, добавление блока шестерен 5-й передачи и прочее.

Чтобы поставить КПП на место, следует выполнять описанные действия в обратной последовательности. При этом перед посадкой коробки рекомендуется смазать тонким слоем Литола шлицы первичного вала, чтобы легче зашли в ведомый диск.

При установке обратно, если КПП не становиться на место, нужно обратно ее сдвинуть обратно, провернуть вал и попытаться снова ее посадить. Возможно придется делать это несколько раз, чтобы шлицы вала совпали со шлицам в диске.

Статья в тему — Ремонт коробки передач автомобиля Ваз-2105

 Видео — Ремонт коробки передач ВАЗ

https://youtube.com/watch?v=V4LuYbBlNYo

 Досуг — тюнинг пятерки

Небольшой итог

Общее устройство механических коробок переключения передач на ВАЗ

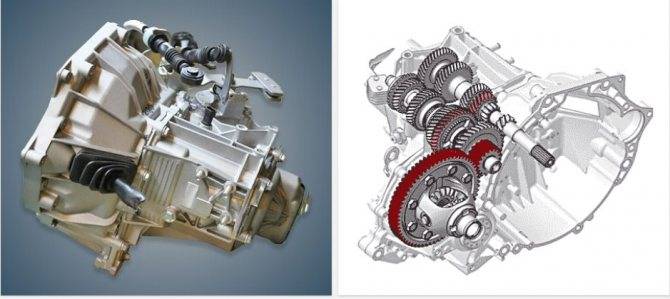

Устройство 5-ти ступенчатой МКПП Лада Приора, Калина. Общая схема коробки передач.

Новые, троссовые коробки передач, устанавливаемые на модели автомобилей с 16-ти клапанными двигателями стали гораздо тише даже при торможении двигателем. Они имеют усиленные синхронизаторы (которые, все же, не назвать беспроблемными). Они способны, согласно паспортным данным, выдерживать крутящий момент в 160 Н·м. На практике они работают исправно и при гораздо больших нагрузках, когда двигатель автомобиля форсируют.

Не стоит думать, что мы намеренно хвалим механические коробки передач ВАЗ, мы лишь отметили их заслуженные положительные качества. Но, конечно, проблемы в ходе эксплуатации с ними встречаются. Отметим наиболее частые неисправности, их причины и способы решения.

Таблица наиболее частых неисправностей механических коробок переключения передач ВАЗ, а так же их устранение и ремонт

Самым удачным МКПП на Ладах считается коробка, устанавливаемая на Ладу Весту

Новым уровнем в строении механических коробок переключения передач ВАЗа для переднеприводных автомобилей стала коробка ВАЗ 21807, это пятиступечатая МКПП устанавливаемая на Ладу Весту. Считается одной из самых удачных МКПП, так как является усиленной, способна держать высокий крутящий момент. Такие проблемы как гул коробки, быстрый износ подшипников и шестерен, течи масла из сальников для этой коробки не характерны, но стуки на холостых иногда встречаются, хоть и далеко не на всех экземплярах, что является удивительным явлением.

Так же следует отметить и механическую коробку передач ВАЗ 21809, устанавливаемую на Ладу X-ray. Она так же прочна как и ВАЗ 21807, но в эксплуатационной практике владельцев часто встречаются течи сальников и затруднение при включении задней скорости.

Лада X-ray на МКПП, которая так же является довольно удачной

Схема переключения передач на 4-х ступенчатой МКПП, применяемой на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, Нива 2121

Небольшой Итог

Итак, что можно в итоге сказать о механических коробках на ВАЗ и Ладах? Наверное то, что начинались они в 70-х годах феноменально качественными, затем, 5-ти ступенчатые МКПП немного сдали в качестве, чем, конечно, слегка огорчили владельцев. Но и невозможно не отметить то, как ВАЗ разобрался (ну, почти разобрался) с многими проблемами своих МКПП. Достаточно лишь взглянуть на коробку Лада Веста и ее версии Спорт, с форсированным 140 сильным двигателем, как замечательно коробка работает с моментом в целых 180 Н·м!

Все коробки ВАЗ невероятно ремонтопригодны, их можно восстановить из любого состояния, причем сделать это можно за сравнительно небольшие деньги. Другой большой вопрос вызывает качесво запасных частей для коробок передач на нашем рынке. Речь сейчас не только о дешевых аналогах, но, к сожалению и о заводских запасных частях.

Благодарим вас за внимание к данной статье, мы постарались собрать много полезного о эксплуатации и ремонте МКПП ВАЗ, проблемах и способах их решения, а так же другой информации о коробках ВАЗа. Надеемся, вам было интересно и вы нашли что-то полезное и нужное для себя!. Источник

Источник

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
