Тормозной суппорт автомобиля передний и задний: устройство суппорта, частые неисправности, ремонт

Виды тормозных суппортов

Тормозная система автомобиля, устройство, принцип работы

Существует 4 основных признака, по которым данные устройства классифицируются:

  • местоположение (суппорт тормозной передний и суппорт тормозной задний);
  • наличие или отсутствие механизма ручника;
  • конструкция устройства (фиксированный механизм либо механизм с плавающей скобой);
  • число поршней: 1, 2, 4, 6 или 8 (шести- и восьмипоршневые устройства обычно ставят на дорогие спорткары).

Последние два признака стоит разобрать подробнее, чтобы выявить по ним особенности механизмов.

Принцип работы суппорта напрямую связан с его конструктивными особенностями. Так, в фиксированном устройстве поршни размещены с двух сторон тормозного диска, они воздействуют на все колодки одновременно. Фиксированный механизм, как понятно из названия, является неподвижным узлом, в котором вся работа выполняется поршнями.

Схема суппорта с плавающей скобой принципиально иная. Элементы узла данного типа подвижны, а поршни имеются только с внутренней стороны диска. При нажатии на педаль тормоза происходит прижимание колодки поршнем к внутренней поверхности диска и одновременный сдвиг механизма к скобе, которая в свою очередь прижимает колодку с внешней стороны. Для согласованной работы обеих колодок необходимо держать направляющие в отличном состоянии.

1. Фиксированный механизм.

Данный тип отличается от устройств с плавающей скобой как минимум вдвое большим количеством поршней, которые расположены по обе стороны тормозного диска. Поэтому для торможения необходимо наличие хотя бы двух поршней.

Для большей надежности суппорты фиксированного типа оснащаются не менее чем четырьмя поршнями. В этом случае при выходе из строя одного из поршней оставшаяся пара выполнит свою функцию — надавит на колодки и затормозит колесо.

Фиксированные механизмы стоят дороже устройств с подвижной скобой — в этом заключается единственный минус данного типа суппортов. Из достоинств стоит отметить следующие:

  • За счет жесткого крепления устройства к ступице или поворотному кулаку отсутствуют колебания и стуки крепления суппорта, а значит, он дольше служит и не подвергается разрушению. К тому же такой механизм меньше подвержен коррозии.
  • Колодки крепятся более надежно по сравнению с вариантом с подвижной скобой.

Фиксированные механизмы с большим количеством поршней обладают большей эффективностью торможения

Это особенно важно для современных и спортивных автомобилей со значительными максимальными скоростями либо увеличенной массой. Спорткары помимо этого зачастую комплектуются тормозными дисками больших диаметров. Необходимость в такой комплектации объясняется несколькими причинами

Необходимость в такой комплектации объясняется несколькими причинами.

Во-первых, с ростом скоростей и масс увеличивается и теплоотдача. Колодки и диски в процессе трения нагреваются, что в целом негативно сказывается на тормозной системе. Повышенная температура элементов тормозов — одно из главных препятствий, мешающих нормальной работе системы.

Большая рабочая площадь колодок, а следовательно большое количество поршней и увеличенные размеры суппорта, способствует лучшей теплоотдаче по сравнению с меньшими по площади колодками, изготовленными из такого же материала. По той же причине и роторы делают увеличенными.

Во-вторых, тормозной суппорт с четырьмя поршнями (двумя парами расположенных друг напротив друга поршней) можно настроить таким образом, что передняя пара будет срабатывать немного раньше задней. Это обеспечит лучший контроль за дорожной ситуацией и улучшит модуляцию, что особенно показательно, например, на мокром асфальте. Также подобная настройка важна в спортивных гонках или в каких-то экстремальных условиях (например, торможение или резкий поворот на гравийном покрытии). Постепенное увеличение усилия при торможении даст большую стабилизацию, хотя многое зависит от конкретных параметров настройки.

Наконец, третья причина достаточно банальна: чем больше поршней, тем больше суммарного усилия они оказывают. Известно, что крупная тормозная колодка имеет больше фрикционного материала, который необходимо прижимать всей площадью, чтобы обеспечить эффективное торможение. Много поршней могут затормозить автомобиль быстрее при достаточном сцеплении шин с дорогой в момент торможения.

Приступаем к работе

Чтобы обслужить суппорт, необходимо поднять автомобиль на домкрате, снять колесо и разобрать сам корпус. Последний обычно крепится на болтах с шестигранной головкой (нужно выкрутить нижний). Поскольку у нас обслуживается задний суппорт, также необходимо вынуть шплинт, соединяющий тросик ручника. На передних механизмах его нет. После этого откидываем верхнюю скобу элемента и вынимаем колодки. Затем выкручиваем верхний болт корпуса и подвешиваем суппорт на какой-либо проволоке. Будьте аккуратными, дабы не повредить резиновую трубку с тормозной жидкостью. А подвесить можно к задней пружине. Далее откручиваем болты фиксации хомута. Его вместе со штифтами и рельсами колодок снимаем наружу. Вынимаем поршень и очищаем направляющие от старой смазки. Если поршень закис, меняем его на новый из ремкомплекта. Но чаще всего закисают направляющие.

Из-за этого машину при торможении может уводить в сторону. Насухо протираем направляющие и обрабатываем новой смазкой. Если суппорт старый, можно использовать ремонтные резинки для уплотнения (этим действием мы снизим вибрации суппорта на неровной дороге). После обслуживания элемент нужно заново собрать и закрепить на место в обратном порядке. На этом процедура обслуживания завершена. Кстати, если колодки слишком тонкие, их тоже можно заменить.

Приступаем к работе

Прокачка производится в определённой последовательности. Схема – крест-накрест. Сначала воздух выкачивается из заднего правого колеса. Затем – из переднего левого. Далее переходят к заднему левому и затем — к переднему правому диску. Итак, срываем болты с нужного колеса, ставим автомобиль на домкрат и устанавливаем упоры. Поднимать на зажатых колодках нельзя. Далее открываем капот и доливаем жидкость до максимума. Нам понадобится помощник, который по команде будет нажимать на педаль несколько раз.

Сегодня без видимых на то причин при нажатии на педаль тормоза она провалилась почти до пола. Тормоз схватывает, но слабо. Когда педаль у самого пола только тогда машина тормозит. Еле доехал до гаража. Перспектива не из радостных – оказаться жертвой ДТП. Подскажите в чем может быть причина. Как исправить?

Причинами провала педали тормоза могут быть: Очень часто самое простое это снижение качества тормозной жидкости. Жидкость гигроскопична и вбирает в себя влагу может быть пришло время попенять жидкость, а также проверить ее уровень. Также могут быть что главный тормозной цилиндр ( ГТЦ ) вышел из строя. После замены тормозных дисков или колодок иногда случаются такие неприятности. Неправильно отрегулированный зазор между поршеньком ГТЦ и педали в автомобиле. Бывает педали и их тяги заржавели. Неисправен вакуумный насос и т.д. Главное не паниковать, а выявить и устранить причину того, почему проваливается педаль.

А я бы сначала проверил уровень тормозной жидкости, потом прокачал тормоза. Если не поможет тогда смотрел главный тормозной цилиндр.

Возможно воздух попал в систему такое может быть из-за износа накладок тормозных колодок, барабанов, дисков. Нужно все проверить и принимать меры. С тормозами шутки плохи. Лучше всего обратится в сервис.

Десяток лет назад по неопытности я залил в систему некачественную тормозную жидкость. В итоге тормозные шланги разбухли и расслоились изнутри. Это так же привило в негодность и манжеты в ГТЦ. И аналогично у меня были проблемы с педалью тормоза. Воздух попадал в систему пришлось все менять. Может и у вас та же проблема.

Правильно отрегулировать между педалью и поршнем зазор. При большом зазоре шток педали не доходит до поршня ГТЦ и педаль проваливается. И на оборот при малом зазоре тормозная жидкость не дает педали доходить до конца. Как одно ток и другое ни есть правильным и приводит к проблемам с тормозами.

Если вы недавно меняли тормозные колодки то такое вполне может быть. Педаль первое время проваливается во время обкатки. До лейте тормозную жидкость и еще раз прокачайте тормоза. Во время прокачки под педаль тормоза подложите брусок 3-4 см. что бы педаль не упиралась в пол и все будет ОК.

У меня после замены тормозных дисков при торможении было такое ощущение как будто педаль тормоза проваливалась и била в ногу. Поехал к мастеру который менял тормозные диски. Он меня успокоил и сказал что после обкатки где то 400-500 км все наладится само собой. Так и получилось все постепенно стало в норму и сейчас все О К.

Если педаль тормоза проваливается до самого пола или срабатывает через раз или не возвращается на место, а с тормозной жидкостью и пружиной все в порядке, тогда без вариантов проблема в главном тормозном цилиндре. ГТЦ лучше заменить на новый. После замены тормозного цилиндра, тормозную жидкость лучше полностью заменить.

Проваливается педаль тормоза. Почему? Причина может быть в трещинах в шлангах или в поломке вакуумного насоса. В результате чего в тормозную систему попадает воздух.В итоге тормоза плохо работают необходимо прокачать тормоза, а лучше всего обратится к специалисту. С тормозами шутки плохи.

Без видимых причин и правильном обслуживании авто- отказ тормозов бывает очень редко. Если на вашем авто педаль тормоза уперлась (провалилась) до коврика надо давить на нее до упора. На современных авто- двухконтурная тормозная система. Может один из них отказал, и тормозит хуже, а педаль тормоза возьмет у пола. Если результата не будет быстро отпускать и нажимать педаль 5-6 раз должно восстановится давление в системе и вам удастся остановить авто.

Исправность тормозной системы на любом автомобиле по понятным причинам имеет первостепенное значение, так как общая безопасность езды напрямую зависит от эффективности работы тормозов. С учетом вышесказанного любые отклонения от нормы (даже незначительные) в работе данного узла являются поводом к немедленному выявлению причины неисправности. В этой статье мы поговорим о том, что делать, если проваливается педаль тормоза при работающем двигателе, неполадки возникли после замены тормозной жидкости с прокачкой тормозов или других элементов тормозной системы и т.д.

Читайте в этой статье

Неисправность направляющих

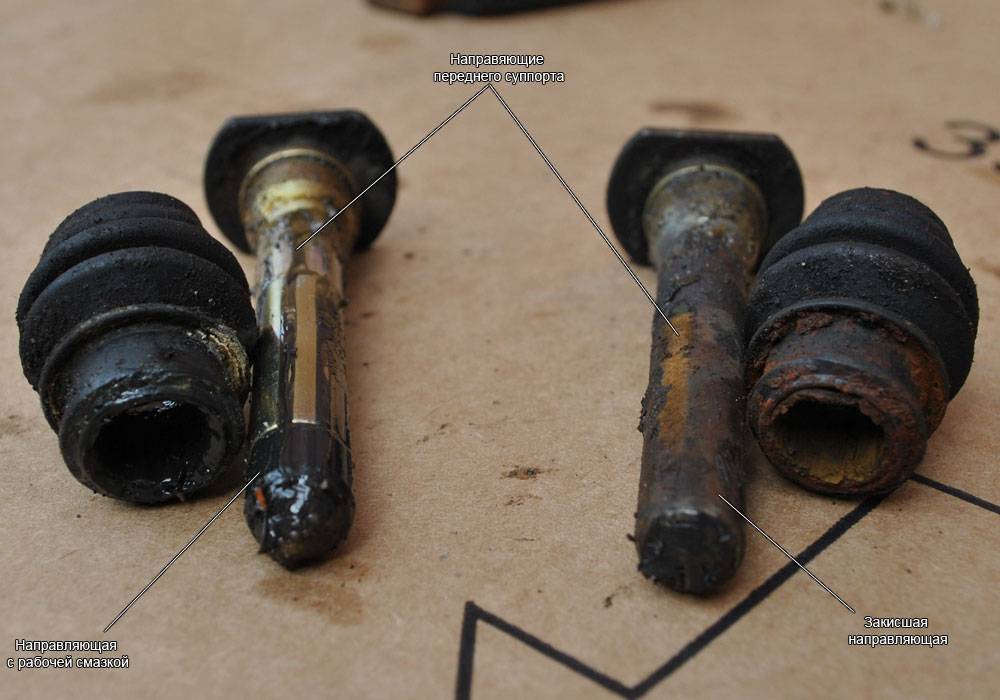

Основной проблемой, при несрабатывании тормоза, может стать заклинивание и закисание направляющих суппорта.

Ремонт данной неисправности своими руками не составит трудности. Кстати, в этом случае нет разницы при разборке как переднего, так и заднего суппорта. Для этого необходимо открутить и вытащить обе направляющие. Очистить их от грязи или некачественной смазки, снять и заменить порванные пыльники новыми, предварительно забив их специальной смазкой для суппортов.

Затем одеть их на место, вставить и закрутить направляющие обратно. После чего следует попробовать, как свободно перемещается по ним прижимная планка. Визуально это можно посмотреть в приложенном видео в конце статьи.

Не следует забывать о корпусе данного элемента тормозов. При обнаружении на нем значительной ржавчины, вмятин, мест прогиба или других механических повреждений следует заменить его полностью.

В случае если ремонт пришлось делать на снятом суппорте, то после установки его на место следует прокачать систему тормозов.

Опубликовано 28 Августа 2016

Ремонт переднего суппорта. Ремонт суппорта своими руками

Подскажите пожалуйста, поршень очень хорошо сел и не выдавливается и не вдавливается. машина форд орион 1991 года как достать его оттуда? Заранее спасибо

как поменять полностью тормозную жидкость в ауди а4 2007 года,? с механической коробкой , т.к сцепление тоже на тормозухе завязано, никак не могу найти информацию

Смазать поршень ВДшкой ? я не чего не пропустил ? а как же специальные термостойкие смазки ?

Ну вы мастер! Попшикать вд. Для суппортов есть специальная монтажная смазка. Людей убиваете таким ремонтом тормозов.

пыльник старый как говно мамонта. в хозяина кинул бы этот суппорт. кроильщик

А от wd40 резинки не разбухнут?

Интересно, для чего на манжете нанесены цветные метки?

Ставлю минус — не увидел, каким макаром почистили рабочие поверхности поршня и суппорта?

Абсолютно так же, ремкомплект можно взять тут — суппорт-туарег.рф

Все это лажа я один супорт так сделал и пожалел потому что супорт снимать надо. И соответственно потом придется прокачивать систему. На втором супорте я взял ключ от балгарки для затягивания диска, он отлично подходит в каемки поршня и вдавил его на месте.

мужик ты молодец, не обращай внимания на некоторые негативные комменты

Друзья ответьте пожалуйста чем смазать поршень под Пыльником как называется смазка. спасибо за ответ..

Ремонт суппорта

Самым надёжным и одобряемым производителями способом решения проблемы будет замена суппорта в сборе, причём симметрично, с обеих сторон автомобиля. Начавшиеся процессы коррозии и износа остановить невозможно.

Однако высокая цена подталкивает автовладельцев к промежуточным частичным ремонтам. Для этого многие компании вторичного рынка запчастей выпускают ремкомплекты.

Обычно в состав ремонтного комплекта входят направляющие штоки или втулки, по которым движется скоба, их резиновые уплотнения, а также ремонтные поршни с манжетами и пыльниками.

Если внутренняя поверхность цилиндра ещё находится в рабочем состоянии, то есть на ней нет глубоких рисок и кратеров, то установка ремкомплекта вполне способна продлить жизнь суппорта. Разумеется, обязательной замене подлежат и колодки, которые к этому моменту уже неравномерно изношены.

Если в ремкомплекте нет специальной высокотемпературной смазки для тормозных механизмов, то её необходимо приобрести отдельно. Смазыванию подлежат направляющие и обратная сторона колодок. Применение смазок общего назначения недопустимо из-за высокой рабочей температуры.

После переборки заменяется тормозная жидкость, а система прокачивается. На машинах с АБС это надо делать с использованием специальной программы сканера, иначе полностью заменить жидкость не получится, и накопленная влага снова попадёт в рабочие цилиндры.

Смазка для суппортов

Можно ли смазывать «пальцы» любой подручной смазкой? К сожалению, нет. Причина в том, что суппорт работает в режиме высоких температур, особенно если автомобиль имеет большую массу или водитель любит погонять. В этом случае греется и суппорт, и направляющие, и смазка на них.

По этой причине отпадают самые распространенные смазочные материалы: они сделаны на основе минеральных масел и при нагревании разжижаются и стекают с металла.

Вторая причина, по которой использовать литол, солидол или даже более качественные керамические и медные смазки нельзя – их взаимодействие с резиновыми пыльниками. Большинство смазочных материалов повреждают резину, пыльники соскакивают со своих мест, и пальцы остаются без защиты.

Только тем, что производитель называет смазкой для направляющих. Такие продукты есть у Bosch, Liqui Moly и других производителей автохимии. Один из показателей, что смазка подходит – высокотемпературная устойчивость, сохранение свойств при нагреве минимум до 200 градусов.

Почему в магазине могут предложить не то? Просто потому, что для суппортов есть и другие смазочные материалы, например, керамические и медные противоскрипные смазки, которые наносят на металлическую пластину колодок. Да, они отлично справляются со своей задачей, но для пальцев не подходят!

Как работает

Принцип работы тормозного суппорта основан на гидравлическом давлении. Усилие вызывает хождение поршня в главном тормозном цилиндре. Свойство жидкости – она не сжимается под давлением, поэтому давление передается к тормозному узлу. Так как в суппорте тоже есть поршень, он под воздействием давления выдвигается наружу. Диск с двух сторон зажимается колодками, они трутся об него, и трением гасится скорость. Возвращение поршня на место происходит в результате воздействия упругих колец.

Размеры корпуса узла могут варьироваться в зависимости от размера колодок. И задний, и передний суппорт работают одинаково.

По поводу покупки запчастей

Бывает так, что на первый взгляд вопрос, как сделать ремонт суппорта самому, перед водителем не стоит: кругом одна красота – колодки вроде в норме, поршень, диски, направляющие и т. д. тоже в полном порядке. Однако тормоза нет-нет да и подклинивают! И когда начинаешь разбираться, оказывается, что просто автослесарь при проведении технического обслуживания машины, в которое входила замена фрикционных накладок, просто не почистил направляющие колодок. Из-за маленьких «солдатиков» и возникла серьезная проблема: грязевые отложения приводят к необходимости создания давления на поршень выше нормы.

С заменой дисков тоже возникает очень интересная ситуация – иногда при торможении чувствуются акцентированные удары, а при разборке суппорта оказывается, что диски покоробились. Что это – плохие запчасти? Нет, все дело в автовладельце, который занимался ремонтом самостоятельно и купил не те запчасти. Дело в том, что есть так называемые вентилируемые диски, у которых воздушные каналы расположены под определенным углом. Поэтому левый диск всегда отличается от правого. И если купить два правых диска или два левых и поставить их на машину, то поломка одной из этих деталей рано или поздно случится. Ее причиной станет элементарный перегрев при резких торможениях – ведь из-за неправильного расположения теплоотводящих каналов предусмотренного конструкторами охлаждения не происходит.

Заклинили поршни тормозных цилиндров что делать?

Добро пожаловать! Тормозные цилиндры – благодаря ним осуществляется торможение, а без поршней которые в них находятся данные цилиндры работать совсем не будут, поэтому если выходит из строя поршень, то приходиться идти в автомагазин и покупать новый тормозной цилиндр, потому что без тормозов ездить страшно и тем более опасно, но не во всех случаях поршни перестают работать навсегда, иногда их можно будет оживить а о том как это сделать, мы и напишем подробно в этой статье.

Примечание! Для работы вам нужно будет запастись: Домкратом для того чтобы поднять какую либо сторону у автомобиля, а так же баллонным ключом и возможно придётся ещё запастись кирпичами, а так же возможно пригодиться ещё основной набор гаечных ключей и головок!

Чтобы сберечь тормозной диск…

Очень часто тормозная колодка изнашивается неравномерно по той причине, что закоревает нижняя направляющая. И все потому, что именно на нее стекает вода с песком и прочими отложениями. В итоге к диску прижимается только верхняя часть колодки, и с течением времени это приводит ко все тому же неравномерному износу. А когда часть фрикционной накладки стирается, возникает эффект трения металла о металл. То есть, колодка начинает резать диск. Причем по правилам технической эксплуатации растачивать его бесполезно – он стопроцентно подлежит замене. Поэтому проводить регулярную очистку и смазку суппорта от грязи – едва ли не единственный способ не попасть на кругленькую сумму, в которую обходится и сама запчасть, и стоимость работ

Причем совершенно неважно, задний или передний это тормозной механизм

Ремонт

Разобравшись с основными причинами, по которым может не тормозить машина, можно приступать к ремонту. Конкретно в этой статье разберем ремонт суппортов легкового автомобиля своими руками. Если с первым случаем все понятно, для ремонта потребуется всего лишь прочистить суппорты от грязи, и все вновь будет работоспособным, то во втором случае придется поработать.

Решить проблему со второй поломкой, можно только после поиска информации конкретно для своего автомобиля, потому что универсального способа устранения этой неполадки не существует.

К сожалению, это не единственные проблемы, по которым может не тормозить машина. Еще одной причиной того, что может не тормозить или наоборот не отпускать колесо, считается неисправность манжеты. Манжета установлена в качестве пружины, которая возвращает тормозной поршень на место. Со временем манжета теряет свои эластичные свойства и перестает возвращать поршень, который прижимает колодки к тормозному диску. В этом случае диск начнет перегреваться, что приведет к печальным последствиям на дороге. Проверить то, что манжета не возвращает поршень, можно только после поднятия машины.

На полностью исправном автомобиле колесо крутится без затруднений, даже если вращать его руками

Потребуется уделить особое внимание тому, что колесо должно полностью вращаться сразу же после того, как будет отпущена педаль тормоза. К счастью, такую проблему можно и даже нужно устранить своими руками. Основным преимуществом того, что все неисправности устраняются своими руками, является экономия бюджета и личный опыт в ремонте автомобилей

Итак, если на вашем автомобиле произошло такое, что манжета не возвращает поршень на место, то надо искать причину. Чаще всего она таится в пыльнике тормозного поршня. Первым делом надо взглянуть на тормозной диск и колодки. Тормозной диск не должен иметь следов перегрева и следов сильного протирания. Если диск сильно протерт, то потребуется немедленно его заменить новым. Осмотрев диск, можно приступить к осмотру колодок

Основным преимуществом того, что все неисправности устраняются своими руками, является экономия бюджета и личный опыт в ремонте автомобилей. Итак, если на вашем автомобиле произошло такое, что манжета не возвращает поршень на место, то надо искать причину. Чаще всего она таится в пыльнике тормозного поршня. Первым делом надо взглянуть на тормозной диск и колодки. Тормозной диск не должен иметь следов перегрева и следов сильного протирания. Если диск сильно протерт, то потребуется немедленно его заменить новым. Осмотрев диск, можно приступить к осмотру колодок.

После того, как были осмотрены диски и колодки, приступаем к осмотру поршня суппорта. Сделать это можно, всего лишь заглянув под пыльник. На корпусе поршня не должно быть никаких следов, царапин и тем более ржавчины, если что-то из этого имеется, то нужно разбирать суппорт. В магазинах, где продаются запчасти для автомобилей, можно найти ремонтный комплект для суппортов автомобиля. Чаще всего в него входят только резинки и прокладки. На самом деле поршень для суппорта не так просто найти, поэтому лучше всего использовать аналог от других автомобилей, который будет схож по диаметру и прочим параметрам.

Смазка для суппортов

Можно ли смазывать «пальцы» любой подручной смазкой? К сожалению, нет. Причина в том, что суппорт работает в режиме высоких температур, особенно если автомобиль имеет большую массу или водитель любит погонять. В этом случае греется и суппорт, и направляющие, и смазка на них.

По этой причине отпадают самые распространенные смазочные материалы: они сделаны на основе минеральных масел и при нагревании разжижаются и стекают с металла.

Вторая причина, по которой использовать литол, солидол или даже более качественные керамические и медные смазки нельзя – их взаимодействие с резиновыми пыльниками. Большинство смазочных материалов повреждают резину, пыльники соскакивают со своих мест, и пальцы остаются без защиты.

Только тем, что производитель называет смазкой для направляющих. Такие продукты есть у Bosch, Liqui Moly и других производителей автохимии. Один из показателей, что смазка подходит – высокотемпературная устойчивость, сохранение свойств при нагреве минимум до 200 градусов.

Почему в магазине могут предложить не то? Просто потому, что для суппортов есть и другие смазочные материалы, например, керамические и медные противоскрипные смазки, которые наносят на металлическую пластину колодок. Да, они отлично справляются со своей задачей, но для пальцев не подходят!

Диагностика заднего суппорта

Диагностика состоит из двух этапов:

  1. Сравнения эффективности торможения всех колес.
  2. Визуального осмотра суппорта.

Чтобы сравнить эффективность торможения всех колес, проведите диагностику с помощью компьютерного стенда. Если такой возможности нет, необходимо на ровном горизонтальном асфальтированном участке разогнать автомобиль до 30 километров в час, после чего выжать педаль сцепления (на автомобилях с АКПП включить нейтральную передачу) и резко до упора нажать на тормоз. Эта процедура позволяет определить состояние тормозных суппортов на любых автомобилях, вне зависимости от наличия АБС. Если все суппорты исправны, то машину не занесет. Если один из суппортов плохо работает или неисправен, машину занесет. Во время заноса вы ощутите, переднюю или заднюю часть автомобиля поворачивает, поэтому найти неисправный суппорт не составит труда. Ведь автомобиль всегда заносит в сторону, противоположную неисправному суппорту.

Для визуального осмотра тормозного суппорта необходимо подпереть переднюю часть машины противооткатными упорами, затем приподнять заднюю часть с помощью домкратов. Подняв машину домкратами, обязательно установите подпорки (их продают в автомагазинах). Это позволит избежать опрокидывания домкратов и падения автомобиля. Установив подпорки, снимите задние колеса и осмотрите суппорт. Внимательно проверьте  состояние пыльников цилиндров и направляющих. При обнаружении трещин, разрывов и пробоин, необходимо снять суппорт для более серьезной оценки состояния, возможного ремонта и замены пыльников.

Попросите помощника несколько раз сильно нажать на педаль тормоза, чтобы убедиться в отсутствии утечки тормозной жидкости. Затем попросите помощника несколько раз включить и выключить ручной тормоз, одновременно осматривая работу его привода и вращая тормозной диск. Это поможет определить состояние механизма привода ручного тормоза. Если после нажатия и отпускания педали тормоза колесо не сразу начинает вращаться легко, необходимо обязательно заменить резиновую манжету поршня. Ведь она играет роль своеобразной пружины, которая возвращает поршень в цилиндр после снижения давления жидкости.

Где расположен?

Исходя из названия, нетрудно догадаться, что задний тормозной суппорт «Опеля» и других машин расположен на задней оси. Крепится данный элемент при помощи болтовых соединений к ступице. Внутри него находятся колодки (как с левой, так и с правой стороны). Суппорт тормозной задний «Шевроле-Лачетти» приводится в действие от гидравлического привода. Такая же схема используется на других легковых авто.

А вот что касается грузовых машин, здесь суппорт тормозной задний (левый и правый в том числе) приводится в действие пневмосистемой. Не так давно на грузовиках использовали комбинированную схему привода. Так, суппорт тормозной задний правый и левый работал сначала от гидравлики, а затем от пневматики. Но сейчас такая конструкция уже не используется. Если говорить о микроавтобусах и внедорожниках, здесь также используется гидравлический привод.

Как выбрать тормозной суппорт

Очень важно, чтобы суппорт был подобран под технические характеристики автомобиля, а именно, под его мощность. Если установить малопроизводительный вариант на мощный автомобиль, то в лучшем случае тормоза просто будут быстро изнашиваться. Что касается установки более производительных суппортов на бюджетный автомобиль, то это уже вопрос финансовых возможностей владельца авто

Что касается установки более производительных суппортов на бюджетный автомобиль, то это уже вопрос финансовых возможностей владельца авто.

Подбирается данное устройство по следующим параметрам:

  • По марке автомобиля. В технической документации должна указываться вся важная информация. В специализированных торговых точках специалисты уже обладают этими данными, поэтому, если машина была приобретена на вторичном рынке без технической документации, они подскажут, какой вариант подойдет для конкретного автомобиля;
  • По ВИН-коду. Этот метод позволит найти оригинальную запчасть. Однако бюджетные аналоги подбираются по этому параметру с не меньшей эффективностью. Главное, чтобы владельцы ресурса, на котором подыскивается устройство, правильно внесли данные;
  • Код суппорта. Для использования этого метода нужно самому точно знать эту информацию.

Не стоит сразу же приобретать бюджетные аналоги, так как некоторые производители автозапчастей недобросовестно относятся к изготовлению своей продукции. Больше гарантий – от покупки устройства у проверенных производителей, таких как Meyle, Frenkit, NK, ABS.

Устройство и принцип работы тормозных суппортов

Тормозной суппорт состоит из двух основных деталей – это гидравлический цилиндр с поршнем, который создает тормозное усилие вашего автомобиля, и скоба, удерживающая тормозные колодки.

Тормозной поршень вставлен в тормозной цилиндр через систему сальников, для предотвращения протечек. При нажатии на педаль тормоза создается избыточное давление тормозной жидкости в тормозной системе автомобиля. По системе трубопроводов это давление распределяется к каждому тормозному суппорту. Избыточное давление жидкости начинает выталкивать тормозной поршень из цилиндра. В свою очередь, поршень приводит в движение тормозные колодки, которые сжимая тормозной диск, создают тормозное усилие.

Тормозная скоба предназначена для удержания тормозных колодок от проворачивания во время торможения, а также для удержания их у поверхности тормозного диска.

Тормозной цилиндр крепится к скобе на направляющих тормозного суппорта. Тормозной цилиндр может свободно перемещаться на направляющих в поперечном направлении (по отношению к оси движения автомобиля). Это необходимо для того, чтобы создавать равномерное тормозное усилие на обе тормозные колодки и использовать для торможения обе стороны тормозного диска.

Как видите, в устройстве тормозного суппорта нет ничего сложного, но дьявол кроется в деталях.
