Какой зазор должен быть на поршневых кольцах

Тепловой зазор поршневых колец фиат 1.4

Auto: FIAT TIPO 89г.в. Motor: SOHC System: Карбюратор Weber.  плучается на сколько зазор больше, чем книжный настолько больше надо брать кольца тоесть например 2 ремонт +0,
Так же на упаковке нигде нет данных по требуему тепловому зазору при расточке.  Вопрос: нормальные ли это поршни без температурных колец и какой все таки должен быть зазор у таких поршней?
Кто может сказать какой должен быть зазор в поршневых кольцах? Машина моя по прежнему не заводится при температуре около ноля.  В книге нет. Гугл по фиату не помог.

https://youtube.com/watch?v=m-QohXmLRMQ

Я разобрал двигатель запасной сам померял внутри диаметр цилиндра – вроде в пределах нормы. По этой причине компрессионные поршневые кольца не так сильно прижаты к стенке цилиндра на таких режимах работы ДВС. Звёздочки провёрнуты, поэтому и не заводится и компрессия низкая. Конструкция предусматривает разрезы, упреждающие заклинивание от перегрева.

Вопрос по тепловому зазору поршней АЕ amid78 Однако при расточке блока остановил тот факт, что на поршнях не видно колец которые обычно вплавлены в тело поршня и регулируют температурный режим при работе мотора. Так же на упаковке нигде нет данных по требуему тепловому зазору при расточке. Известно что для оригинальных поршней производитель дает зазор 0, Помогите пожалуйста, вторую неделю уж пешком хожу.
Поршни АЕ литые как и сток. Зазор как в мануале должен быть. В днище поршня есть вставка вплавленная какраз для регулировки теплового зазора. По зазорам, самое простое и надежное – везешь поршни и блок в проверенную компанию и тебе растачивают и хонингуют блок конкретно под каждый поршень.
Если есть сомнения, ищешь АЕшный мануал.
Если не секрет где достал АЕ? Если поршни подбирались по каталогу для первого ремонта, и все подобранно верно, то какие могут быть сомнения? AE – хороший выбор! Подождите пару дней спецы появятся, мож скажут чего умного За месяц до проведения накрыться???

Спустя км моего поношенного друга Все отзывы.Fiat – одна из наиболее старейших компаний по производству автомобилей, образована в Италии в 1899 году. В настоящий момент входит в состав американского концерна Chrysler.

Как работают и зачем нужны тепловые зазоры поршневых колец

Существует два типа колец – уплотнительные (компрессионные) и маслосъемные, оба показаны на приведенном рисунке

Само название говорит об их назначении:

  • уплотнительные служат для обеспечения герметичности камеры сгорания, предупреждая проникновение из нее продуктов сгорания в картер двигателя;
  • маслосъемные предназначены для удаления излишней смазки со стен цилиндра.

На старых, малооборотистых двигателях их стояло по пять-шесть штук (в зависимости от марки мотора), но на современных ДВС обычно используется три кольца – одно маслосъемное и два компрессионных.

Несмотря на различие в конструкции и назначении, у них есть одно общее – замок. Фактически так называется имеющийся промежуток между концами незамкнутой окружности. Говоря о замке, стоит помнить, что одно из его назначений – компенсировать тепловые расширения, возникающие в кольцах во время их работы.

Большинство материалов при нагревании удлиняется. При монолитной конструкции кольца, установленного в цилиндр двигателя, будут возникать напряжения, вызывающие его деформацию. Избежать этого позволяет свободное пространство между концами на кольцах.

Каким может быть допустимый зазор? При установке на поршень его величина в замке должна составлять от 0,6 до 0,3 мм.

Кроме того, надо знать, что требуется выдерживать допустимый боковой зазор между кольцом и стенкой. Необходимо обеспечить его значение в диапазоне от 0,08 до 0,04 мм.

Зачем это нужно? Для понимания того, как работает уплотнительное кольцо, приведен рисунок ниже.

Под воздействием давления отработанные газы, проходя в канавке между поршнем и кольцом, воздействуют с его внутренней стороны и увеличивают усилие прижима к цилиндру. Именно для подобной цели нужен зазор, в том числе тепловой, разделяющий боковые поверхности этих элементов.

Таким образом, обеспечив в замке допустимый зазор при установке колец (между их концами, а также боковой поверхностью и поршнем), будут созданы условия для нормальной работы мотора в значительном интервале температур. Кроме того, этому способствует и правильная взаимная их установка, показанная на рисунке ниже. Главное – обеспечивается разнесенное положение замков между собой.

Маслосъемные кольца ставятся ниже компрессионных. Их назначение – удалять со стенки цилиндра излишки масла. Его недостаток приведет к повышенному износу деталей, а избыток – к попаданию в камеру сгорания и образованию там нагара. Как работает такое кольцо, показано ниже.

Излишки масла снимаются со стенок цилиндра и отводятся в картер двигателя.
Таким образом, поршневые кольца создают оптимальные условия для сгорания топлива в ДВС, что во многом обеспечивается их конструкцией. Кроме того, во время установки в замке создается допустимый зазор, что сохраняет их работоспособность при значительном изменении условий работы ДВС.

Конструкция современного бензинового или дизельного мотора такова, что только совместная согласованная работа отдельных узлов и механизмов позволяет получить ожидаемые характеристики. И если рассматривать сгорание топлива, то обеспечение для этого оптимальных условий зависит от поршневых колец, а также от того, насколько выдержаны тепловые зазоры в замке при установке на поршень.

Зазор на поршневых кольцах: промеряем и оцениваем

Когда производится ремонт двигателя, владельцы авто часто спрашивают, какой зазор должен быть на поршневых кольцах. Этот вопрос распадается на два отдельных. Как для компрессионных, так и для маслосъёмных поршневых колец нормируются два параметра – вертикальный (осевой) зазор и величина зазора в замке. Оба параметра должны находиться в определённых пределах, но заметим сразу, что слишком большой осевой зазор, равно как чрезмерный зазор в замке – это ерунда по сравнению с тем, что будет, если установить кольцо с очень малым концевым зазором. В последнем случае, конечно, речь шла о зазоре в замке – по-другому его называют «концевым», и об этой величине мы должны рассказать подробней.

Зачем на поршне три кольца?

Два верхних кольца, устанавливаемых в канавки поршней, нужны для поддержания компрессии. На рисунке эти элементы обозначены цифрами «1» и «2». А нижнее кольцо, обозначенное как «3», является маслосъёмным:

Меньше, чем 3 кольца на поршне, в 4-тактных ДВС не используется

При работе двигателя происходит разогрев деталей, от нагрева металл расширяется, а величина всех зазоров уменьшается. Если зазор между концами кольца будет меньше, чем рекомендовано изготовителем, то после прогрева такое кольцо царапает стенки цилиндра. Замеры нужно производить без разогрева детали, причём само кольцо обязательно помещают в цилиндр:

Промер зазора нельзя выполнить, не имея доступа к блоку цилиндров

Чтобы узнать величину зазора, используют специальные щупы (планки). Обычно рекомендуемые величины находятся в следующих пределах: 0,2-0,5 мм. И всё же, обязательно сверьтесь с документацией!

Все знают, какой зазор является рекомендуемым для двигателей ВАЗ: на поршневых кольцах, создающих компрессию, он должен быть равен 0,25-0,4 мм (не меньше 0,25 мм). Для маслосъёмных колец подходят другие значения – 0,25-0,5 мм. Как видите, нижний предел здесь является одинаковым, но это верно не для всех ДВС.

Техника промера

Выше не было сказано, что такое вертикальный или осевой зазор. Суть этого параметра станет ясна в ходе выполнения действий:

  1. Поднесите кольцо к боковой поверхности цилиндра;
  2. Установите кольцо внешней стороной в ту прорезь, которая для него предназначена;
  3. При помощи комплекта щупов определите величину зазора (см. рис.).

На схеме показано, как нужно измерять вертикальный зазор.

Именно так всегда промеряют осевой зазор колец

Теперь определим, какой зазор остаётся на поршневых кольцах между концами, если они, то есть кольца, находятся внутри цилиндра. Само кольцо погружают в моторное масло, а затем его нужно сдвигать по стенкам одного из цилиндров – того же, где оно будет «трудиться»:

Зазор промеряют, когда кольцо зажато стенками цилиндра

Для выполнения этой операции обычно используют поршень, если последний уже был демонтирован. Смысл в том, чтобы довести кольцо примерно до того уровня, на котором оно находится при работе мотора. Допустим, расточка блока производилась недавно. Тогда кольцо перемещают вниз на 3-5 мм (этого достаточно). А дальше, используя комплект щупов, операцию доводят до завершения.

Моторное масло, используемое для смазки колец, может быть любым. В двигателе успешно сгорает всё!

Номиналы для разных ДВС Lifan

При установке новых моторных колец, не имеющих внешних дефектов, промер осевых зазоров проводить не обязательно. Как раз потому в литературе по ремонту значения этих зазоров не приводят. А вот зазор в замке кольца нужно измерять и оценивать, пользуясь рекомендациями изготовителя. Ниже перечислены предельные значения зазоров в замке.

Solano 620

Мотор седана Solano 620-й модели – это аналог двигателя Toyota 4A-FE, объём которого равен 1,6 л. Так что будем пользоваться рекомендациями этой компании (Toyota):

  • Верхнее компрессионное: 0,250 – 0,450 (1,050);
  • Нижнее компрессионное (AE-92, AT-180): 0,150 – 0,400 (1,000);
  • Нижнее компрессионное (AE-101, AT-190): 0,350 – 0,600 (1,200);
  • Маслосъёмное: 0,100 – 0,500 (1,100).

В скобках указано предельное максимальное значение. При его превышении нужно проводить капремонт – растачивать блок и так далее.

Кроссовер X60

Здесь у нас находится двигатель, как в кроссовере Toyota RAV4 (1,8). Поэтому снова воспользуемся рекомендациями фирмы Toyota:

  • Верхнее компрессионное: 0,250 – 0,450 (1,050);
  • Нижнее компрессионное: 0,350 – 0,600 (1,200);
  • Маслосъёмное: 0,150 – 0,500 (1,050).

Надеемся, вопросов здесь не возникнет. Значения подходят для двигателя 1ZZ-FE (1,8 л).

Что понадобится для замены?

Для подобной процедуры стоит подготовить набор гаечных ключей, трещотку с торцевыми головками, динамометрический ключ, съемник для поршневых колец и сам набор колец.

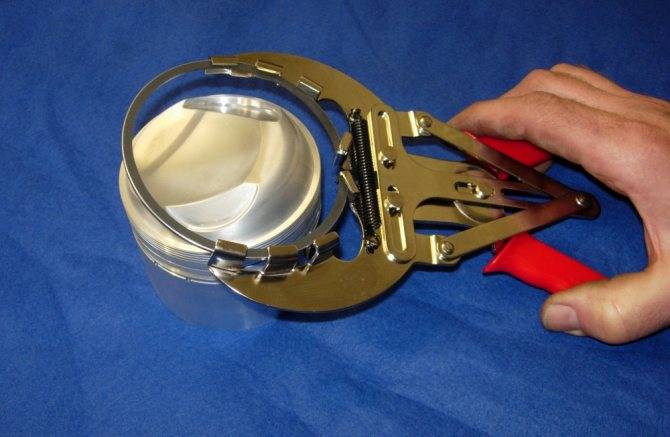

Инструмент для монтажа/демонтажа поршневых колец отличается простой конструкцией и доступной ценой. Без этого приспособления процесс замены может превратиться в практически невыполнимую задачу. Конечно, раньше автолюбители обходились парой отверток. Но лучше, чтобы подобный инструмент был, иначе без него можно повредить кольца либо поверхность поршня. Тем более что он есть всегда в наличии в автомагазинах.

Как подбирать поршневые кольца?

Замена поршневых колечек – это одна из операций капитального ремонта

Купить лицензионную оригинальную деталь безусловно важно, но это не единственный вопрос, на котором стоит фокусироваться. Основа капремонта – грамотная дефектовка с использованием поверенного измерительного инструмента высокой точности

Не нужно быть экспертом, чтобы понимать, что одно дело заменить кольца на малом пробеге (60-80 тыс. км) по причине закоксовки, а совсем другое – замена колечек по причине физического износа, наступающего на пробеге, близком к проведению капремонта. Так вот, в первом случае, достаточно просто заменить комплект уплотнений, а во втором – необходимо детально осматривать всю «поршневую».

Предмет осмотра – это весьма обширная тема, излагать которую – удел отдельной статьи. Поэтому, остановимся на паре поршень-цилиндр. К моменту капремонта наступает такой износ цилиндров, при котором заводские кольца не в состоянии обеспечивать надежное уплотнение. Тогда говорят о том, что цилиндры необходимо расточить, а кольца и поршни – заменить на аналоги с ремонтными размерами.

Подробности о ремонтных размерах обычно указываются в книге по эксплуатации

Для покупки поршневых колец важно знать точную марку двигателя и размеры поршня/цилиндра. Фирма выбирается на свой вкус, но лучше оригинала обычно не отыскать

При этом важно овладеть навыками отличия подделки от оригинала. В их числе – осмотр кромок колечек (все должны быть одинаковыми), замка (цвета побежалости и грубой обработки не допускаются) и пр.

Анатомия поршневых колец

Не следует думать, что для всех колец из комплекта применяется один и тот же металл. На применяемый материал основное влияние оказывает расположение поршневых колец на поршне. Поскольку все поршневые кольца работают в разных условиях, то и требования, предъявляемые к сплавам, из которых они изготовлены, различны.

Первое компрессионное кольцо

В наиболее тяжелых условиях находятся первые компрессионные кольца, поэтому к ним предъявляются наиболее высокие требования по жаростойкости и сопротивляемости износу. Чаще всего их изготавливают из чугуна с противоизносной вставкой из молибдена.

На первый взгляд все компрессионные кольца выглядят одинаково, однако их конфигурация может существенно различаться. Например, верхнее может быть немного перекручено. В результате с поверхностью цилиндра контактирует только его кромка, а не вся поверхность. Благодаря этому, уменьшаются потери на трение, и сокращается время приработки.

Другой тип – компрессионные кольца с L-образным участком. Их отличительная особенность – способность менять степень уплотнения в зависимости от давления, оказываемого рабочими газами на тыльную часть большого L-образного выступа. Под давлением они расширяются, улучшая компрессию (во время такта сжатия), когда давление уменьшается, диаметр наоборот, уменьшается, при этом уменьшается трение и износ деталей. Какие из колец лучше, каждый решает сам, поскольку у всех имеются свои преимущества.

Второе компрессионное кольцо

Условия его работы менее напряженные, поэтому требования, предъявляемые к материалу, из которого оно изготовлено, менее жесткие. Второе компрессионное кольцо выполняет двойную задачу:

  1. обеспечивает дополнительное уплотнение, задерживая газы, прорвавшиеся через первое;
  2. работает наподобие скребка, препятствуя попаданию моторного масла в камеру сгорания.

Нередко вторые компрессионные кольца имеют форму усеченного конуса, т.е. диаметр верхней части меньше, чем диаметр нижней. Благодаря такой конструкции, при движении поршня вниз со стенок цилиндра удаляется масло.

Маслосъемные кольца

Они устанавливаются под компрессионными. В отличие от последних, их поверхность не сплошная, она имеет окошки, предназначенные для отвода моторного масла. В современных двигателях маслосъемные кольца устанавливаются по одному на каждый поршень, раньше они устанавливались по несколько, особенно в двигателях, предназначенных для стационарного использования.

Процесс гильзовки блока цилиндров

Гильзование цилиндров является универсальным ремонтным мероприятием, способным восстановить любую силовую установку. При подборе втулки для блока цилиндров выдерживаются следующие требования:

  • для чугунных блоков цилиндров используются гильзы из легированного чугуна;
  • для блоков из легких сплавов применяются вставки, изготовленные из материалов на основе алюминия;
  • для алюминиевых блоков, к которым подходят только дорогостоящие и дефицитные гильзы оригинального происхождения, допускается установка чугунных втулок с тщательным подбором тепловых зазоров.

При качественной и правильной гильзовке алюминиевого блока цилиндров съемными втулками из чугуна можно обеспечить дополнительный ресурс двигателя в 130-150 тыс. км.

Для установки гильзы выполняется расточка цилиндров со строгим соблюдением правильной геометрии посадочных гнезд. В ситуации с возникновением эллипсообразности загильзованного цилиндра уже нельзя рассчитывать на нормальную и долговечную работу двигателя. Для получения высокой точности внутренних поверхностей выполняется их абразивная обработка при помощи хонинговальных наконечников (хонинговка).

Горячее гильзование блока цилиндров подразумевает нагрев блока до температуры +140-150С с последующей установкой в термически расширенное посадочное гнездо охлажденной в жидком азоте втулки. Чтобы избавиться от образования конденсата, гильза предварительно обрабатывается специальным средством. Данный метод позволяет добиться плотной посадки втулки и оптимального натяга по всей площади ее соприкасания с поверхностями блока.

Также может применяться гильзовка блока цилиндров методом запрессовки. Эта технология не предусматривает предварительную расточку посадочных цилиндрических отверстий. Гильза устанавливается в блок на специальный герметик, после чего и происходит ее запрессовка.

Параметры, влияющие на выбор размера кольца

Ширина шинки (обруча)

Ширина основной части кольца – важный момент, на который многие просто не обращают внимания. А зря. Наши пальцы имеют коническую форму, поэтому высокие кольца-цилиндры легко проскакивают сустав, но не могут правильно сесть на фалангу, застревая на полпути и вызывая дискомфорт во время носки.

1. Если вы покупаете украшение с широкой шинкой, берите модель на полразмера больше.

2. Тонкие колечки должны очень плотно держаться на пальце, иначе они будут перекручиваться и слетать.

3. Размер подбирается вплотную и для перстней с крупными камнями, чтобы украшение не болталось из стороны в сторону (это раздражает).

Влияние температуры воздуха и времени суток

Время примерки кольца тоже имеет значение. Утром, поздним вечером и после тяжелой физической нагрузки человеческое тело немного отекает и расплывается, хоть внешне это и незаметно. В такие моменты нет смысла снимать с пальцев мерки или пробовать надевать на руку понравившееся колечко в магазине.

Лучше отложить поход в ювелирный на середину дня, когда мы находимся в активном состоянии, а наши мышцы и сосуды – в тонусе. Идеально, если есть возможность примерить понравившееся изделие трижды в течение суток (утром, днем и вечером) – особенно если вы выбираете обручалку или украшение на каждый день.

Погода на улице тоже может повлиять на размеры нашего тела. Летом из-за расширившихся сосудов оно немного увеличивается, а зимой уменьшается в объеме. Учитывайте этот факт в момент покупки кольца.

Размерные сетки разных производителей

Выше мы определяли размеры колец в тех единицах, которыми пользуются отечественные производители. Такие же обозначения для ювелирной продукции предусмотрены и в Германии. Но в других странах существуют свои системы измерения, причем их так много, что в них недолго и запутаться.

1. Во Франции размер кольца соответствует окружности пальца в миллиметрах. В Швейцарии используется та же схема, но маркировка записывается несколько иначе: от длины окружности отнимают 40 мм и указывают только остаток.

2. Очень похожие сетки используют итальянские и японские производители, хотя небольшие отличия между ними все же есть. Здесь размеры идут в диапазоне от 4 (наш 14-й) до 26 – соответствует диаметру 22,5 мм. Шаг сильно варьируется.

3. В США и в Канаде своя система – у североамериканских производителей кольца маркируются от 3 до 13 размеров.

Чтобы определить подходящий, можно воспользоваться формулой:

(Диаметр пальца – 11,5) ÷ 0,83

Полученный результат округляется до ближайшего целого или половинного числа.

маркировка поршней ваз 2106, подгруппа

Если углубления на днище увеличивают объем камеры сгорания, то для уменьшения объема применяют вытеснители. Вытеснителем называют объем металла, который находится выше плоскости днища.

«Жаровым поясом»(огневым) , называют расстояние от днища до канавки первого поршневого кольца. Чем ближе располагаются поршневые кольца к днищу, тем более высокой тепловой нагрузке они подвергаются, тем больше сокращается их ресурс.

Уплотняющий участок – это участок канавок, расположенных на боковой цилиндрической поверхности поршня. Канавки предназначены для установки поршневых колец. Поршневые кольца обеспечивают подвижное уплотнение. На всех моделях для двигателей ВАЗ, выполнены две канавки под компрессионные кольца и одна канавка под маслосъемное кольцо.

В канавке под маслосъемное кольцо есть отверстия, через которые отводится излишек масла во внутреннюю полость поршня. Уплотняющий участок выполняет еще одну очень важную функцию – через установленные поршневые кольца, осуществляется отвод значительной части тепла от поршня к цилиндру. Если конструкция изделия не будет предусматривать эффективный отвод тепла от днища, то это приведет к его прогоранию.

По расчетам, через компрессионные кольца, передается до 60-70% выделенного тепла. Однако это требует плотного прилегания поршневых колец к цилиндру и к поверхностям канавок. Для обеспечения работоспособности, торцевой зазор первого компрессионного кольца в канавке должен составлять 0,045-0,070мм.

Для второго компрессионного кольца зазор – 0,035-0,060мм, для маслосъемного – 0,025-,0050мм. Между внутренней поверхностью кольца и канавки должен быть радиальный зазор – 0,2-0,3мм.

Головку поршня образуют днище и уплотняющая часть.

Расстояние от оси поршневого пальца до днища, называют компрессионной высотой поршня.

«Юбкой», называют нижнюю часть поршня. На этом участке находятся бобышки с отверстиями – место, куда устанавливается поршневой палец. Внешняя поверхность юбки, исполняет роль опорной и направляющей поверхности. Юбка обеспечивает соосность положения детали к оси цилиндра блока.

Кроме того, боковая поверхность юбки участвует в передаче к цилиндру возникающих поперечных усилий. На поверхность юбки(или на все изделие) могут наноситься защитные покрытия улучающие прирабатываемость и снижающих трение.

Покрытие слоем олова позволяет сгладить неточности профиля и предотвратить наволакивание алюминия на поверхности цилиндра. Могут применяться покрытия созданные на основе графита и дисульфида молибдена. Другой способ, снижающий потери на трение – нанесение на юбке канавок специального профиля. Глубина канавок составляет 0,01-0,015мм. При движении, канавки не только удерживают масло, но и создают гидродинамическую силу, которая препятствует контакту со стенками цилиндра.

Одним из факторов определяющих геометрию поршня, является необходимость снижения сил трения. Для этого требуется обеспечение определенной толщины масляного слоя в зазоре между поршнем и стенками цилиндра. Причем маленький зазор повлечет за собой увеличение сил трения и как следствие повышение нагрева деталей и их ускоренный износ а возможно и заклинивание.

Слишком большой зазор, увеличит шумность двигателя, приведет к росту динамических нагрузок на сопрягаемые детали и будет способствовать их ускоренному износу. Поэтому величина зазора подбирается в соответствии с рекомендациями для конкретного типа двигателя.

В истории применения конструкций поршней для двигателей ВАЗ, просматриваются этапы влияния нескольких европейских конструкторских школ. На первых моделях двигателей ВАЗ применяется «итальянская» конструкция. Поршни отличаются большой компрессионной высотой, широкой опорной поверхностью юбки. Поверхность изделия покрыта слоем олова. В разработке последующих конструкций принимают участие немецкие компании.

Чем плох маленький зазор

Казалось бы, что для достижения хорошей компрессии необходим зазор как можно меньше. В этом случае и масло сгорать не будет. Все это верно лишь отчасти. Дело в том, что если при расширении зазор станет меньше допустимого, то произойдет нарушение теплообмена. Отчасти это обусловлено повышенным трением колец о цилиндр. В итоге появляются задиры, ускоряется износ цилиндра и кольца. В конце концов компрессионные кольца не создают должного давления, а маслосъёмные оставляют масло на цилиндрах. Спустя некоторое время теряется мощность двигателя, возрастает расход смазочного материала и ухудшается стабильность работы ДВС.

Видео — Как правильно замерять поршень

Помимо размеров поршней, немало важным показателем является и их масса. Масса поршней бывает нормальная, или с изменением на плюс (минус) 5 грамм. Кроме того, к поршням необходимо правильно подобрать маслосъемные кольца, которые должны быть ремонтных размеров.

После того, как поршни будут подобраны и установлены, необходимо еще раз проверить величину зазоров. Если она находится в пределах нормы, то можно приступать к обратной сборке двигателя. Устанавливается ГБЦ, затем привод газораспределительного механизма. После этого, прикручивается крышка ГБЦ с новой прокладкой и все навесные элементы. Не забудьте залить масло, ОЖ и отрегулировать механизм газораспределения. После этого, скорее всего, придется выставить угол опережения зажигания. Теперь автомобиль полностью готов к работе.

На этом проверка зазора между поршнем и цилиндром завершена. Какой бы простой вам не казалась эта сложная процедура, ее, все же, рекомендуется производить только в специализированных станциях технического обслуживания, так как сборка блока цилиндров – дело ответственное и лучше доверить его профессионалам. Удачи на дорогах!

Нормы соответствия поршней и цилиндров

Прежде всего, занявшись ремонтом поршневой группы, вы должны знать, что существуют группы диаметров поршней, и таблицы номинальных размеров цилиндров и поршней. Именно на эту информацию и нужно ориентироваться в дальнейшем.

Диаметр поршней классифицируется по наружному диаметру на 5-ть классов: A, B, C, D, E через каждые 0,01 мм размера. Плюс категории по диаметру отверстия под поршневой палец через каждые 0,004 мм. Эти данные в виде цифры (категория отверстия) и буквы (класс поршня) маркируются на днище поршня.

Существуют расчетные нормы, которым должен соответствовать зазор между поршнем и цилиндром. Для новых деталей он должен быть 0,05 – 0,07 мм. Для бывших в эксплуатации деталей зазор между поршнем и цилиндром не должен превышать 0,15 мм.

Собственно для того и осуществляется промер зазора между поршнем и цилиндром. Чтобы либо приобрести поршни именно того класса, что и цилиндры. В случае если у эксплуатируемого двигателя зазор между поршнем и цилиндром превысил 0, 15 мм, то вам необходимо приступать к подбору поршней к цилиндрам, с максимальным приближением к расчетному размеру.

Предварительно должна производиться расточка цилиндров максимально приближенная к ближайшему по значению ремонтному размеру. Плюс нужно не забыть оставить припуск примерно в 0,03 мм для хонингования поверхности цилиндра после расточки. А вот теперь можно и за поршнями.

При хонинговке необходимо выдерживать диаметр, чтобы при установке поршня зазор соответствовал допустимой максимальной цифре зазора новых деталей – 0,045 мм.

Поршни измеряются микрометром, а цилиндры нутромером. Диаметр цилиндра измеряют в четырёх поясах и двух перпендикулярных плоскостях.

Подбирая поршни к цилиндрам, помимо номинального либо ремонтного размера, нужно обязательно учитывать массу поршней. Она бывает нормальная, увеличенная или уменьшенная на 5 грамм. К поршням ремонтной группы, кроме всего, подбираются ремонтные кольца, тоже ремонтных размеров.

Определившись с зазором между поршнем и цилиндром, вы легко подберете нудные размеры, и после проведенной расточки цилиндра (по необходимости) установите поршень.

Удачи вам при определении зазора между поршнем и цилиндром.

Распечатать

Главная →

Обслуживание и Ремонт →

Двигатель →

Поршневые кольца. Какие лучше?

Шатунно-поршневая группа на ВАЗ 2106 состоит из поршня, шатуна, поршневых колец и поршневого пальца. Поршневые кольца различаются по назначению: на компрессионные и маслосъемные. Первые не дают проникать газам из камеры сгорания в картер. Маслосъемные, снимая остатки масла с цилиндров, препятствуют его проникновению из картера в камеру сгорания. В свободном состоянии кольца имеют больший диаметр, чем внутренний диаметр цилиндра. Поэтому на кольце имеется вырез, называемый замком.

В цилиндрах высокого качества используются узкие кольца, которые снижают трение и предотвращают вибрацию на высоких оборотах двигателя. Но из-за большой нагрузки они быстро изнашиваются сами и ускоряют износ цилиндров. Поэтому более популярны широкие кольца, так как они надежнее. Особенностью поршневых колец является то, что после миллионных циклов они должны сохранять упругость и обеспечивать уплотнение. Поэтому для их изготовления должен использоваться материал, имеющий низкие коэффициенты трения и износа.


Набор поршневых колец для замены

Первые изделия стали изготавливать из ковкого чугуна, который имеет хорошие рабочие характеристики благодаря своей пористой структуре. Следующим материалом стал применяться пластичный чугун, который упруго деформируется, что облегчает посадку изделий на поршень.

Еще одним материалом, из которого изготавливаются кольца, является чугун, покрытый твердым хромом. Эти изделия необходимо тщательно подбирать при замене, так как у них малая пластичность. Но при этом они имеют высокую износостойкость даже в условиях повышенного давления и высоких температур. Их применяют на форсированных двигателях. Существуют еще кольца из нержавеющей стали, которые по характеристикам схожи с хромированными деталями, но имеют более продолжительный срок службы.

На эффективность работы кольца, кроме материала влияет его расположение и конструкция. Если изделие немного перекручено, то быстрее идет его притирание со стенками цилиндра. Компрессионные кольца с L-образным участком, способствуют развитию дополнительного усилия, прикладываемого к стенкам цилиндров при высоком давлении.

Таким образом, определяясь, какие ставить поршневые кольца на ВАЗ 2106, нужно учитывать следующие факторы:

  • ширину;
  • материал;
  • конструкцию.

Правильная установка поршневых колец

Рано или поздно ваш мотор износится и потребует либо смены поршневых колец, либо поршневой в целом.

Вроде поменять поршневые кольца – это рядовая задача, доступная каждому, кто мало-мальски знаком с устройством и принципом работы примитивного четырехтактного мотора. Но, к сожалению, люди страшатся потратить 15 минут своего невероятно драгоценного времени на прочтение литературы и запихивают все в мотор по принципу (а так и стояло. наверное, работать будет). Ну, флаг вам в руки и скорейшего обращения в сервис.

Итак, берем поршень и видим 3 проточки под установку поршневых колец. Никаких ограничительных стопоров на 4-тактных моторах нет, как на 2-тактных двигателях, например.

На 4-тактных моторах есть два вида поршневых колец. Первые два, которые устанавливаются в две верхние проточки, являются компрессионными. Исходя даже из названия понятно, что они отвечают за наличие компрессии в вашем моторе и должный удерживать собой газы, образовывающиеся в момент вспышки за счет горения топлива в камере сгорания.

Следующие три кольца являются маслосъемными. Тут тоже сразу ясно их предназначение. Они отвечают за снятие масла, которое покрывает стенки цилиндра в тот момент, когда поршень возвращается вниз. Если эти кольца будут пропускать, то масло будет оставаться на стенках цилиндра, а это чревато тем, что мотор начнет поджирать масло, и, естественно, появится дым.

Как устанавливать первично? Да, в принципе, как и стояли с завода, в том же порядке, но во избежание ошибок показываем еще раз.

Первоначально ставим главное маслосъемное кольцо: то, которое имеет волнообразную структуру. Установить его проще некуда, так как оно самое эластичное из всех.

Дальше ставим верхнее и нижнее ТОНКИЕ маслосъемные кольца. Они немного тверже, но с их установкой тоже не должно возникнуть проблем.

Теперь ставим поршневые компрессионные кольца: те, которые более толстые и «твердые». Первоначально устанавливаем нижнее, затем верхнее. Поставить их немного сложнее, так как они менее эластичны и более твердые. Сломать вам их вряд ли удастся, но вот при совершенно кривых руках погнуть их проще некуда.

Думаете, на этом все? Нет!

Дело в том, что кольца еще нужно правильно расположить на поршне, чтобы замки колец (место пропила) не попадали друг на друга. Проще говоря, нужно, чтобы пропил нижнего кольца не был расположен прямо над пропилом верхнего кольца.

Начинаем с верхних поршневых колец.

Замок нижнего кольца располагаем посередине над полостью клапана, например, впускного (можно и выпускного, тут разницы нет).

Замок же верхнего кольца располагаем строго в противоположной стороне от нижнего кольца. Соответственно, если замок нижнего кольца над полостью под впускной клапан, то замок верхнего над полостью под выпускной клапан.

Теперь переходим к маслосъемным кольцам. Эти кольца точно так же нужно расположить, чтобы ни один замок не совпал. Поэтому верхнее кольцо располагаем над отверстием под поршневой палец, с правой стороны.

Второе же (то, которое нижнее) располагаем с противоположной стороны, также примерно посередине отверстия под поршневой палец.

Последнее же волнообразное маслосъемное кольцо ставим в любую из четырех получившихся секций между отверстием под палец и полостью под клапан.

А теперь к вашему вопросу: что за ерунду нам тут втирает автор? И зачем так кропотливо выставлять положение всех 5 колец?

Объясняем. Все это мы делали, чтобы не получилось так, что когда один замок располагался над другим, через эти замки не проходят газы (в случае с поршневыми кольцами) и не оставалось на стенках масло (в случае с маслосъемными кольцами).

Если брать во внимание поршневые кольца, то это потеря компрессии и пропуск раскаленных рабочих газов до маслосъемных колец, которые не рассчитаны на такие внезапно появившиеся высокие рабочие температуры. Как итог, кольца после определенного времени могут сгореть. Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят

Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят.

Как результат, вы получите сгоревшие кольца и износ поршневой.

Итог: выставить замки колец перед установкой – это дело 2 минут, а срок службы мотора данная операция может продлить на десятки часов.
