Как работает Типтроник АКПП

Сравниваем Типтроник, МКПП и АКПП

Сегодня функция Tiptronic довольно часто используется различными производителями транспортных средств. Понять принцип ее функционирования можно, только вернувшись к истокам изготовления коробок передач. Изначально КПП была механической, и ее назначение заключалось в передаче крутящего момента от мотора на ведущие колеса. Изменение передаточного числа происходило из-за шестеренок, которые вводили в контакт при перемещении рычага в ручном режиме

Типтроник или вариатор – что лучше?

Вариатор – это один из видов бесступенчатых трансмиссий. Этот тип коробки передач сокращенно обозначается латинскими буквами CVT.

Отличить селектор рычага переключения обычного автомата от селектора вариатора не просто даже опытному водителю. Но, несмотря на внешнюю схожесть, в работе таких коробок много различий. Вариатор представляет собой два диска (шкива), между которыми накинут ремень или цепь. Шкивы сдвигаются/раздвигаются и происходит изменение передаточного числа.

Основной отличительной чертой вариатора является отсутствие передач и, соответственно – переключений между ними. Главное преимущество вариатора – это плавность хода. Разгон автомобиля с вариатором можно сравнить с ускорением троллейбуса, поэтому комфорт во время езды пассажирам и водителю будет обеспечен.

Вариатору не приходится «щелкать» передачи, следовательно, трансмиссия находится на самом пике крутящего момента, и автомобиль разгоняется шустрее.

Наличие в авто вариатора имеет ряд преимуществ:

  • Быстрый и плавный разгон.
  • Низкий расход топлива.
  • Комфорт.
  • Незначительный вес системы.

Однако повсеместному внедрению авто с вариатором мешают его недостатки:

  • Срок службы меньше, чем у классических АКПП.
  • Работает шумно (звук слышен в салоне авто).
  • Не любит агрессивной езды и резких стартов.
  • Высокая стоимость обслуживания, ремонта.

Tiptronic е эффективен в любых погодных условиях. К примеру, можно практически моментально перейти на понижающую передачу и повысить динамику транспортного средства. Вариатор такое позволить не может. Кроме этого, при неблагоприятных дорожных условиях типтроник дает возможность заранее выбрать пониженную передачу, соответственно, более уверенно чувствовать себя на дороге.

Типтроник или автомат – что лучше?

Нередко можно услышать споры: что лучше автомат или типтроник? Несмотря на то, что Типтроник уже давно используют в автопроме, споры об их соперничестве с обычной АКПП продолжаются. Сегодня мнения специалистов о том, какая коробка передач лучше, разделились. Чтобы ответить на этот вопрос нужно сравнить их характеристики.

Начнем по порядку с основных различий типтроника и АКПП:

  • Типтроник обладает свойствами МКПП, поскольку есть ручное переключение скоростей. В обычной АКПП переключение происходит только в автоматическом режиме.
  • АКПП обойдется автовладельцам намного дешевле.
  • Во время езды по трассе типтроник, находясь в режиме МКПП, дает большую маневренность, позволяя резво совершать обгоны.
  • Преимущество типтроника особенно ощутимо в зимний период, когда приходится часто разгоняться и притормаживать.
  • На труднопроходимых участках дороги и пересеченной местности автомат может не справиться, типтороник на этот случай предусматривает ручное управление водителем.
  • Автомат предпочтительнее для водителей, у которых мало опыта вождения, а заморочки с типтроником – задача, которая по силам более опытным автовладельцам.

Несомненно, каждый автовладелец решает сам, какую коробку передач ему выбрать. Это индивидуально и зависит от количества средств, которые есть возможность потратить и от водительского стажа. Поэтому однозначного ответа на вопрос: хотите ли вы довериться проверенному или предпочтете двигаться в ногу со временем, нет.

Устройство и принцип работы типтроник


Алгоритм.

Модернизированной коробкой водитель может управлять сам, если переведет рычаг в соответствующее положение. На селекторе могут находиться от 1 до 3 переключателей. Первый включает режим, а второй и третий предназначены для активации пониженной и повышенной скорости. После нажатия водителем переключателя в ЭБУ отправляется сигнал, запускающий алгоритм программы по смене передач.

Коробка с типтроником может работать в 2 режимах: автомат или ручное управление. Во втором варианте предусмотрено не только ограничение АКПП на использование диапазона скоростей, но и принятие водителем решения о включении нужной передачи.

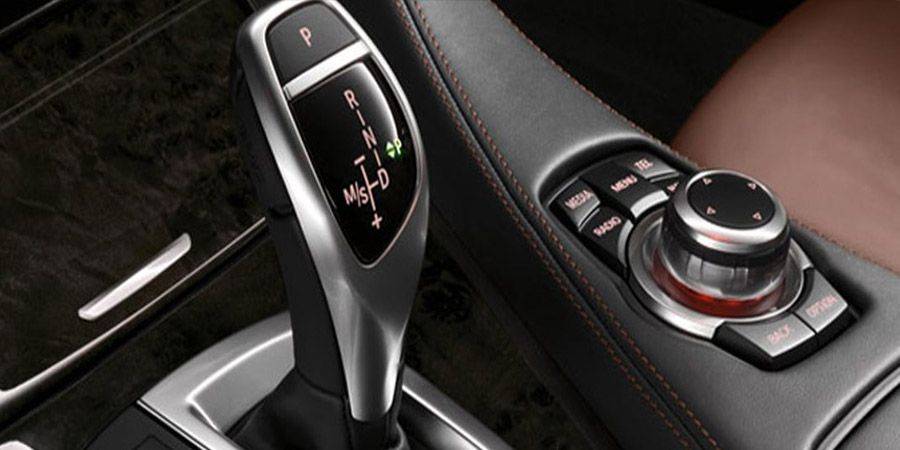

В автоматическом режиме имеются все те же положения: D, N, R, P. Но с боковой стороны расположено специальное ответвление для ручного режима. Ручное управление коробкой передач становится доступным при переводе рычага селектора в этот вырез. Регулировка скоростей осуществляется перемещением рычага в позицию «+» либо «-». Чтобы выйти из функции Tiptronic, надо переместить селектор в положение «драйв».

Устройство и принцип работы Типтроника

Многие считают, что любая коробка, сочетающая автоматное и механическое управление по умолчания является типтроником, но это не так. Разницу между ними покажут составляющие данной АКПП. Устройство автомата под этим именем имеет такие черты:

  • гидравлическая АКПП;
  • безвальный тип;
  • на планетарных редукторах;
  • гидротрансформатор, блокирующий каждую передачу;
  • обязательный ЭБУ.

Принцип работы типтроника вызывает у некоторых удивление и непонимание, хотя он предельно прост. Переход с автомата на «механику» в типтронике осуществляется самим рычагом. Стандартный диапазон P-R-N-D (парковка, задний ход, нейтральный режим, движение соответственно) получил специальное дополнение: отсек в виде повернутой на 90 градусов буквы Т, с отметками «плюс» и «минус». Движение рычага вперед повышало передачу, а назад — снижало. Переключение последовательное: перепрыгнуть со второй на четвертую невозможно. Со временем появился более комфортный вариант: смена режима происходила благодаря «лепесткам» установленным либо под рулем, либо прямо на нем. Кроме того, рычаг селектора оснащен специальной кнопкой: переключаться с P на R, а также с N на R и P можно только при ее нажатии.

Как работает система

Как устроена система, знают только ее создатели – эта информация является коммерческой тайной. Коробка имеет селектор, с помощью которого можно пользоваться переключением передач вручную. На более дорогих авто имеются так называемые подрулевые лепестки.

Естественно, даже в ручном режиме все действия водителя строго контролируются блоком управления, чтобы водитель не допустил каких-либо критических ошибок, не вывел из строя типтроник, двигатель и другие системы. Даже если водитель остановил автомобиль полностью, а при этом в ручном режиме включена первая передача, система не даст заглушить мотор. Если водитель тормозит, то передачи понижаются сами. Стартовать коробка будет с первой передачи.

АКПП с Tiptronic в автомобиле

Tiptronic: для чего нужен и как работает?

Большая часть современных машин, оснащенных АКПП, помимо самой автоматической коробки передач, имеют в ней дополнительную функцию, которая называется «типтроник», она отвечает за переключение передач в механическом режиме. Такое устройство было изобретено , и именно они дали ему такое название.

Данная статья в первую очередь предназначена для водителей с небольшим опытом, которые желают разобраться в устройстве типтроника и вообще узнать, что это такое.

Как работает Tiptronic?

Стандартная автоматическая коробка передач переключает скорости самостоятельно, без участия водителя. Когда коленчатый вал набирает достаточные обороты, то это приводит к повышению давления масла в специальном отделе, вследствие чего скорость автоматически переходит на более высокую. Когда обороты понижаются, происходит тот же процесс, только в обратном порядке. В этом случае вмешаться в процесс переключения передач водитель не может, следовательно, не имеет возможности, при необходимости, запустить двигатель на всю мощность.

Коробка передач, у которой есть функция типтроника, имеет отличие от стандартной в том, что в состоянии имитировать работу механической коробки. Для того, чтобы активировать функцию Tiptronic, рычаг переключения скоростей нужно перевести в режим типтроника и им можно будет спокойно переключать передачи в любом направлении, педаль сцепления для этого также не понадобится. Несмотря на то, что водитель теперь сам может повлиять на скорость переключения передач, основной контроль все равно остается за электроникой.

Основной блок контроля ориентируется на показания датчиков, в случае если обороты достигнут максимальной отметки, то скорость автоматически переключится на большую. Такой же процесс, только в обратном направлении, система совершит, если обороты значительно упадут, и появится опасность выключения двигателя на ходу.

Немного о том, как же управлять переключением передач в ручном режиме: при установке водителем рычага коробки передач в положение «М» или переводе подрулевого переключателя в сторону знаков «+» и «–», переключение шестерен происходит по команде электропривода, который реагирует на ручное переключение передач. Гидротрансформатор же в это время не участвует в работе, однако по одной команде контроллера возвращается к работе.

Плюсы и минусы КПП tiptronic

Как и у любого технического решения, здесь есть свои преимущества и недостатки. Плюсы и минусы типтроник исходят из применяемых конструктивных решений и целей, преследуемых инженерами.

Основные преимущества режима:

Удобство управления трансмиссией.

Водителю не нужно отслеживать активную передачу, как это приходится делать на «ручке», и, в то же время, можно самому определять режим оптимальной работы двигателя. При этом нет нужды переключать коробку на пониженную передачу вручную – АКП фиксирует обороты двигателя и переходит на нужную ступень самостоятельно.

Комфортное управление в условиях бездорожья.

Фиксированная «пониженная» передача позволит дать машине с типтроником нужную тягу без повышения ступени, чтобы преодолеть плохой участок трассы. Но нежелательно двигаться в таком режиме долгое время, поскольку он вызывает повышенный износ узлов коробки передач.

Удобство в поворотах и обгонах.

Классическая коробка-автомат самостоятельно переключается на более высокую ступень, когда машине нужно дать больше ускорения и оборотов двигателя (при обгоне, например), из-за этого скорость на некоторое время проседает. А в ручном режиме АКПП требуемая передача фиксируется, обороты остаются стабильными, и маневр выполняется быстрее, время обгона снижается.

Легкий старт на льду.

В условиях гололеда функция tiptronic дает возможность двинуться с места не с первой передачи, что снижает шанс пробуксовки.

Оптимизация расхода топлива.

При калькуляции расхода топлива расчет показывает экономию, за счет выбираемого коробкой оптимального момента переключения.

Но есть и недостатки:

  • АКПП системы tiptronic содержит больше деталей, что делает коробку и сам автомобиль тяжелее;
  • поскольку большая часть операций по смене передач отдана под ответственность ЭБУ, водитель не имеет полного контроля над работой трансмиссии, что может быть неудобно в случаях, где требуется зафиксировать работу КПП на определенной ступени (коробка все равно будет работать сообразно логике программы);
  • «медлительность» автомата: от подачи сигнала до его выполнения коробкой передач проходит некоторое время, что водителям таких машин приходится принимать в расчет.

Что же лучше – типтроник или автомат «классической» конструкции? С технической точки зрения рассматриваемый вид АКПП представляет «золотую середину» между автоматической и механической коробками, и подходит под нужды большинства водителей.

Лучше всего оценить типтроник смогут те, кто долгое время ездил на авто с МКПП и привык контролировать процесс смены передач вручную. Спустя некоторое время, когда человек привыкнет к отсутствию сцепления на АКПП, он часто решает, что лучше положиться на «автомат» полностью, а типтроник помогает в поворотах и обгонах.

Коробка с ручным режимом добавляет «автомату» дополнительный функционал, могущий оказаться полезным. Но стоит такая АКПП дороже.

Как пользоваться

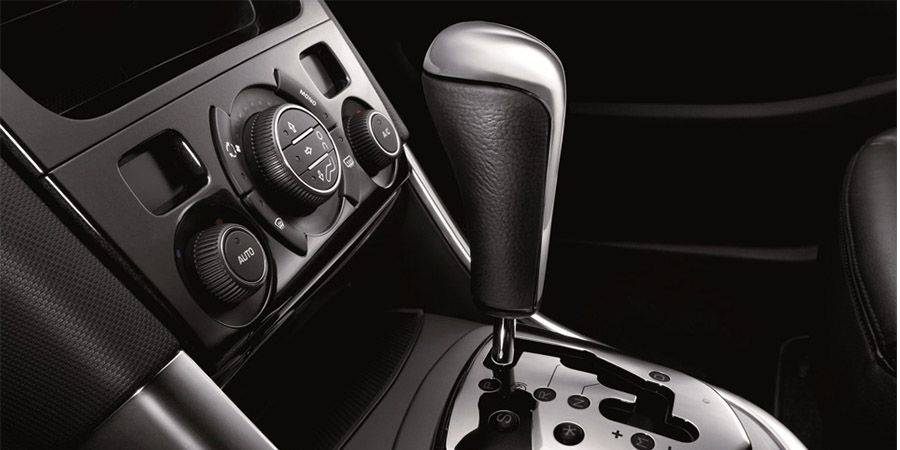

Все автомобили, оснащенные АКПП с типтроником, ничем не отличаются от обычной коробки автомат:

  1. Оснащены двумя педалями – тормоза и акселератора.

    Педали акселератора и тормоза на авто с АКПП

  2. Имеют те же положения ручки акселератора – «D», «N», «R», «P».

Если эксплуатация машины осуществляется в обычном режиме «D», то все действия контролирует бортовой компьютер, но с помощью типтроника, водитель имеет возможность при необходимости выбрать сам нужную передачу.

Пользоваться типтроником очень просто. Это можно увидеть на видео, размещенном в конце статьи. Осуществляется переключение с помощью рычага выбора диапазонов (РВД), когда он находится в режиме «D». В этот момент ручку следует перевести специальный паз, имеющий обозначения «+» и «-». Для повышения передачи используется «+», а для понижения, соответственно, «-».

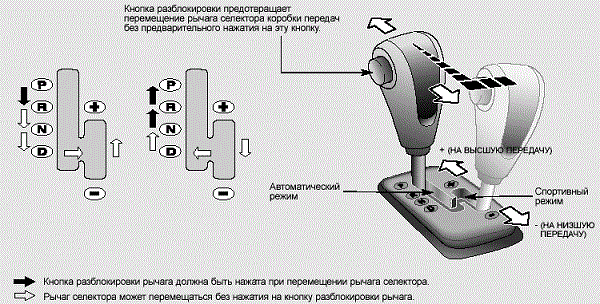

Схема использования типтроника

Выключение режима типтроник выполняется обратным перемещением рычага в положение «D». Все перемещения ручки отображаются на дисплее управления.

Некоторые модели автомобилей вместо специальной ниши на РВД оснащены «лепестком», который расположен на рулевом колесе. С его помощью осуществляется ручное управление, путем нажатия кнопок на нем. Для повышения передачи нужно тянуть правый рычажок «+» к рулю, для понижения – левый рычажок «-».

Если водитель продолжительное время не пользуется подрулевыми лепестками, бортовой компьютер сам переводит коробку в режим автомата. Если автомобиль тормозит, то система также автоматически понизит передаточное число. Повторный старт будет происходить лишь на первой передаче. Это удобно на светофорах, так как не нужно постоянно задумываться о переключении скоростей, управляя машиной вручную.

Лепесток типтроника на рулевом колесе

В режиме типтроник компьютер продолжает контролировать действия водителя, отменяя команды, которые способны нанести вред двигателю или коробке. К примеру, если машина остановилась при включенной первой скорости блок управления не даст заглохнуть мотору.

В некоторых автомобилях предусмотрены спортивная и зимняя программы. При использовании спортивной, в режиме типтроник, ЭБУ позволяет водителю держать высокие обороты при каждой передаче. Это дает возможность получить максимальную отзывчивость автомобиля при ускорении и обгонах. Зимняя программа позволяет избежать пробуксовки на скользком дорожном покрытии.

Отличия АКПП типтроник от моделей со схожим механизмом работы

Если внимательно рассмотреть преимущества и недостатки АКПП с типтроником и без него, то можно узнать следующее:

  • Классическая АКПП идеально подходит для простого передвижения по загородным или городским улицам, когда не нужны повышенные нагрузки на мотор. Если же автомобиль постоянно находится в условиях бездорожья, то типтронику проще справиться с возвышенностями, подъемами или преградами, так как селектор автоматически выбирает лучшую передачу для сохранения мощности двигателя (и с максимальной его защитой от нагрузок).
  • Внезапный обгон и резкие повороты – то, что в идеальной форме реализует АКПП с типтроником. Другие модификации автоматической коробки не способны для эффективного и безопасного обгона с резкими поворотами.
  • Эффективность торможения у АКПП с типтроником намного выше. Никакая другая КПП не способна эффективно и безопасно совершать резкое торможение.
  • Возможность начала движения со 2 передачи в ручном режиме делает типтроник лучшим решением для управления в условиях гололеда. Остальные АКПП не дают возможности резкого старта на ледяной дороге.
  • Упрощенное движение по бездорожью при наличии типтроника. Механизм повышает эффективность обхода препятствий без ущерба для трансмиссии и двигателя.
  • Защита от неправильного выбора скорости. Если водитель случайно включит не ту передачу на классической АКПП, то мотор подвергнется чрезмерным нагрузкам. А это напрямую влияет на его долговечность. При наличии коробки tiptronic такого не случится. Электронный блок управления, отвечающий за работу двигателя, предотвращает выбор некорректных скоростей и защищает транспортное средство.
  • АКПП с типтроником сокращает расход топлива. Классический автомат потребляет намного больше бензина, так как корректировка скоростей в ручном режиме на нем невозможна. Однако наличие автоматической системы все-таки понижает эффективность расхода топлива, и первенство в этой сфере занимает только полностью механическая коробка.

АКПП с типтроником – это современное решение, которое оптимизирует классический автомат и возвращает автовладельцу больше контроля над транспортным средством.

Отличия АКПП типтроник от вариатора

Автоматическая коробка – это изобретение, которое создавалось с целью повышения комфорта автомобилиста, предпочитающего водить исключительно в городских условиях. Полностью автоматическое управление устраняет потребность в выборе скоростей – компьютер выбирает лучший вариант самостоятельно. Однако некоторые ситуации до сих пор требуют специфических действий водителя, а АКПП не способна доверить их человеку.

Ручная смена передач при использовании типтроника – решение, которое оптимизировало полностью автоматическую коробку. При этом, сохранилась возможность комфортного управления транспортным средством без отвлечения на переключение скоростей там, где это не нужно.

Но существует еще одна версия АКПП – это вариатор. В отличие от типтроника и большинства других коробок, вариатор не имеет ступеней переключения. На фоне стандартных КПП он смотрится гораздо привлекательнее: при переключении отсутствуют рывки, достигается плавный разгон, нет подергиваний и провалов.

Однако существенный минус вариатора – это передаточное звено нагрузки. В качестве детали подавляющее большинство авто использует ремень, а это – очень ненадежный элемент, который быстро изнашивается. Поэтому обращаться с вариатором нужно намного бережнее, чем с типтроником. Автомобили с вариатором не должны оснащаться прицепами, в них нельзя усаживать больше людей, чем допускает инструкция и, тем более, перевозить полные багажники вещей.

Что такое коробка передач Типтроник

По сути — это интеллектуальная трансмиссия, механизм которой позволяет переключать передачи как ручным, так и автоматическим способом. Старт и последующее переключение на высшую или низшую передачу происходит плавно, без явных рывков и дёрганий.

Когда Типтроник переведён в режим «Автомат», то он действует, как полноценная автоматическая коробка передач. Чтобы перевести систему в режим ручного управления, необходимо воспользоваться рычагом — переключателем и перевести его в положение «+» и «-». Теперь для повышения передачи достаточно просто наклонить рычаг в сторону отметки «+», чтобы снизить, отметку «-». Управление просто и интуитивно понятно. Езда с комфортом и большим запасом тяги, при умелом обращении. Хотя, некоторые владельцы технических средств до сих пор считают, что Типтроник создан для боягузов. Нет, это вовсе не так. Именно этот тип и используется настоящими экстремалами за счёт встроенной функции «Kick Down», но об этом позже.

Современные автомобили оснащены так зваными «лепестками» — аналогами штатного рычага коробки передач. Просто так удобнее и практичнее. Реакция на использование намного быстрее, нежели кулисный вариант. Начиная с 2007 года в механизм Tiptronic активно внедряют «спортивный характер». Некоторые наработки в этом направлении уже дали свои положительные результаты на ряде немецких и японских марок. Теперь, когда имеете общее представление о том, что такое коробка передач Типтроник, необходимо рассмотреть конструкцию основной автоматической трансмиссии.

Коробка автомат: общее понятие принципа действия и разновидности
На примере Ауди А6 рассмотрим строение классической конструкции коробки автомат:

  • фланец карданного вала;
  • раздаточная коробка с межосевым дифференциалом;
  • пакет фрикционов;
  • масляный насос;
  • входной вал автомата;
  • главная передача;
  • фланец осевой;
  • вторичный вал АКПП.

Модифицированный вариант автоматического типа — вариатор, который призван плавно передавать вращательный момент от силового агрегата к колёсам транспортного средства. При этом должны изменяться данные коэффициента передаточного усилия.

Современные вариаторы имеют конструкцию:

  • торового типа;
  • клиноременный.

Основу клиноременного варианта составляют два шкива, состоящих из двух половинок каждый. Один шкив установлен на моторе, второй на полуосевом механизме. Передавая вращательное движение друг к другу, автомобиль движется. Чем ближе сошлись шкивы, тем большее усилие необходимо приложить клиновидному ремню для передачи момента и наоборот. Главное условие прохождения процесса — плавность.

Неисправности и ремонт

Так как в коробке типтроник находится несколько больше деталей, чем в классической АКПП, то и неисправности случаются время от времени. Главное, что должен помнить водитель, — это аккуратность эксплуатации и своевременное обслуживание. Постоянные нарушения рекомендаций производителя приведут к повреждениям и дорогому ремонты. Среди наиболее распространенных неполадок tiptronic выделяют:

  • износ деталей – часто страдает масляный насос и сальник, в большинстве случаев требуется полная замена элементов, так как ремонт не дает нужного результата на продолжительный срок;
  • сбои в работе ЭБУ – электронный блок считается одной из самых уязвимых деталей, так как регулярное использование даже в щадящем режиме не защищает от программных ошибок. Для диагностики ЭБУ требуется специализированное компьютерное оборудование;
  • неполадки, связанные с маслом, — нередко автомобилисты сами вызывают поломки из-за желания сэкономить. Применение некачественного или неподходящего масла, его разбавление водой увеличивает износ деталей в десятки раз.

Самостоятельный ремонт во всех этих случаях – нерациональное решение. В домашних условиях нет возможности применения профессионального оборудования, а знаний владельца авто обычно недостаточно для обнаружения проблемы и ее полноценного устранения. Самостоятельные действия в худшем случае приводят к полной неисправности типтроника, ЭБУ и даже двигателя.

Выводы

Отметим, что показатели управляемости и динамики, уровень комфорта и экономичное потребление топлива — это те сильные стороны, которые убеждают в целесообразности выбора роботизированной КПП S-Tronic. Но в то же время покупателям автомобилей Ауди с этим агрегатом, в особенности б/у машин, стоит учитывать, что сложная конструкция предъявляет высокие требования к сервисному обслуживанию и ремонту, а уровень надежности в сравнении с другими трансмиссиями концерна Volkswagen нельзя назвать оптимальным. Концерн «Фольксваген» начал работу по созданию преселективных автоматических КПП ещё в первой половине 80-х годов прошлого столетия. В 2002 году разработанная коробка S-Tronic с парой сцеплений дебютировала в серийном производстве. За это время данный агрегат существенно доработан и усовершенствован, и даже его новым поколениям в связи с длительным периодом эксплуатации периодически необходим квалифицированный ремонт и обслуживание (к примеру, замена масляного насоса АКПП). О том, каковы особенности S-Tronic и отзывы владельцев авто с ней, мы и поговорим подробнее.
