Что нужно знать о типах подвески, выбирая автомобиль

Неисправности и обслуживание подвески

Сразу же оговоримся: согласно российским правовым нормам, ни одна неисправность подвески не отнесена к «Перечню…» неисправностей, с которыми запрещается движение. И это спорный момент.

Представим, что амортизатор подвески (передней или задней) не работает. Такое явление означает, что проезд каждой неровности будет сопряжен с перспективой раскачки кузова и потерей управляемости автомобиля. А что можно сказать о вконец разболтавшейся и пришедшей в негодность шаровой опоре передней подвески? Результат неисправности детали — «вылетела шаровая» — грозит серьезным ДТП. Лопнувший упругий элемент подвески (чаще всего пружина) приводит к возникновению крена кузова и подчас абсолютной невозможности продолжать движение.

Описанные выше неисправности – это уже конечные, наиболее одиозные неисправности подвески автомобиля. Но, несмотря на их крайне негативное влияние на безопасность движения, эксплуатация транспортного средства с такими проблемами не запрещается.

Большую роль в обслуживании подвески играет контроль за состоянием автомобиля в процессе движения. Скрипы, шумы и стуки в подвеске должны насторожить и убедить водителя в необходимости сервисного обслуживания. А длительная эксплуатация автомобиля вынудит его применить радикальный метод – «поменять подвеску по кругу», то есть заменить практически все детали и передней, и задней подвески.

Мне нравится4Не нравится

Привод, подвеска и кузов

Расскажем вкратце про привод, типы подвески и классы машин по типу кузова.

Привод: полный, передний или задний

Привод отвечает за то, какие колеса приводят автомобиль в движение. Их три вида:

  1. Передний: при езде ведущие колеса – передние. Машину тяжело отправить в занос, проходимость средняя;
  2. Задний: вращает задние колеса. Легко получить занос при резком вращении руля, проходимость средняя;
  3. Полный: машину одновременно толкают все 4 колеса. Занос получить тяжело, проходимость высокая даже на седанах.

По рулёжке в заносе полного привода хорошо написано здесь.
Схематичное изображение типов привода.

Пневмоподвеска, пружины или рессоры

Подвеска: система устройств для смягчения хода и преодоления ям. Бывает:

  • рессорная: оси авто закреплены на длинных узких крепких листах металла, которые пружинят при езде. Встречается на грузовиках старого образца, нужна для тяжелых машин;
  • амортизаторная: классическая подвеска с амортизаторами, ставится на большинство АМ, особенно бюджетных;
  • пневматическая: у каждого колеса стоит пневматический баллон – накачивается воздухом. Лучшее решение подвески, но дорогое в ремонте.

Машины с неработающей пневмой видно сразу по лежащему положению при парковке.

Клиренс: дорожный просвет

Клиренс или дорожный просвет – одинаковые понятия. Это расстояние между дорогой и нижней точкой автомобиля. Какой клиренс, настолько высокие преграды (чуть ниже) можно преодолевать.

Таблица 3. Клиренс на разных классах авто

Марка / модельКлиренс мм.
Фольксваген Пассат В6 130
Ситроен С1 134
Дэу Матиз150
Рено Логан155
Дэу Нексия158
Лада Гранта160
Мерседес Бенц Е230 2010160
Тойота Камри160
Мазда 6 165
Тойота Прадо-150 215
Митсубиши Паджеро 4 235

Дорожный просвет – высота от дорожного покрытия до самой нижней точки АМ.

Сегменты, классы и тип кузова автомобиля

Последний по порядку пункт – тип кузова и сегмент будущей машины. Разберёмся на примерах.

Таблица 4. Сегменты автомобилей

СегментХарактеристикаПримеры моделей
AМалолитражкиМерседес А класс, Киа Пиканто, Ситроен С1, Дэу Матиз
BСеданы и хетчбеки малого классаРено Клио, Форд Фиеста, Хендай Гетц, Фольксваген Поло
CСредний класс начального уровняМазда 3, Опель Астра, Фольксваген Гольф, Киа Церато и Сид
DСредний класс полноценныйФорд Мондео, Опель Инсигниа, БМВ 3, Митсубиши Галант
EТранспорт бизнес-классаАуди А6, Крайслер 300, Лексус ES, Ягуар XF
F«Люкс»Ауди А8, Хендай Экуус, Фольксваген Фаэтон
JОффрод – внедорожникиМитсубиши Аутлендер, Рейндж Ровер, Тойота Ленд Крузер
MМногоцелевой транспорт – минивены и компактвеныСитроен С3 Пикассо, Форд С-макс, Хендай Матрикс, Митсубиши Делика
SСпортивные автомобилиАльфа Ромео GT, Ауди А7, БМВ 6, Мазда 3 MPS

Классы и сегменты – не одно и то же. Цены на разные классы мы рассматривали в статье про машины за 300 тысяч. Ссылка здесь.

Какой тип кузова выбрать? Что такое хетчбек, седан и универсал? Мы покажем на примере.

Наглядные примеры типов кузова.

Пружинная подвеска

Пружины начали устанавливать еще на заре автомобилестроения и с успехом применяют до сих пор. Пружины могут работать в зависимых и независимых подвесках. Их применяют на легковых автомобилях всех классов. Пружина, поначалу только цилиндрическая, с постоянным шагом навивки по мере совершенствования конструкции подвески приобрела новые свойства. Сейчас применяют конические или бочкообразные пружины, навитые из прутка переменного сечения. Все для того, чтобы усилие росло не прямо пропорционально деформации, а более интенсивно. Сначала работают участки большего диаметра, а затем включаются те, что поменьше. Так же и более тонкий пруток включается в работу раньше, чем более толстый.

На современных малолитражках спереди чаще всего применяют подвеску типа «качающаяся свеча», с пружинами сложного профиля.

В задней полузависимой подвеске недорогих легковых автомобилей почти безальтернативно применяется пружина.

Плюсы пружинной подвескиМинусы пружинной подвески
  • Отработанная и недорогая конструкция
  • Сравнительно высокая долговечность
  • Возможность обеспечения прогрессивной характеристики
  • Не нуждается в обслуживании и смазке
  • Подвеска получается не очень компактной, т.к. пружина не может передавать никаких усилий, кроме осевых, а потому требует направляющих элементов в виде рычагов.
  • Пружинная подвеска не обладает свойством гашения колебаний, а потому требует мощных амортизаторов
  • Нет возможности изменять характеристики подвески

Для чего в машине подвеска

Всё, что есть в автомобиле, расположено над подвеской или под ней. Разделение грубое, но именно так проще всего понять разницу между подрессоренными и неподрессоренными массами.

О рессорах здесь говорится не в привычном смысле, а как об упругих элементах. Естественно, всё, что подрессорено, испытывает меньшие нагрузки, лучше сохраняется, а в отношении пассажиров можно говорить об уровне комфорта. Вот для этого и нужна подвеска.

Конструктивные элементы и груз не разрушатся от тряски, а люди сохранят свои позвоночники и смогут отдохнуть во время поездки даже по не очень ровной дороге.

При этом чрезмерно комфортную подвеску иметь нежелательно, машина плохо управляется. Всегда выбирается компромисс, в зависимости от назначения автомобиля.

Принцип работы

Желательно чтобы колёса автомобиля постоянно находились в контакте с дорогой, повторяя все её неровности, тогда машина сможет эффективно менять направление, разгоняться или тормозить.

Но если вместе с ними следовать профилю покрытия станет и кузов, то от такой езды мало кто получит удовольствие, поэтому подвеска должна сохранять в идеале его неизменное положение, ликвидируя нежелательные ускорения и перегрузки.

Даже при одиночном воздействии на подвеску она может перейти в колебательное движение.

Кузов начнёт раскачиваться на собственной резонансной частоте. Эту энергию надо обязательно погасить, обычно простым переводом в тепло.

Отсюда вытекает примерный состав функциональных узлов, входящих в состав подвески:

  • упругие элементы, разобщающие жёсткую связь неподрессоренных масс (колёс и ступичных узлов) с кузовом;
  • демпфирующие устройства, чаще называемые амортизаторами;
  • система рычагов и шарниров, задающих нужную траекторию перемещения колёс относительно кузова;
  • дополнительные узлы, синхронизирующие работу отдельных колёсных подвесок, например стабилизаторы продольной и поперечной устойчивости.

Вариантов исполнения много, это обуславливают и исторические факторы, и разнообразие применения автомобилей, и вопросы стоимости.

Устройство

Каждое колесо вращается в ступичном подшипнике, наружная обойма которого жёстко связана с нижней точкой крепления направляющего аппарата подвески.

Обычно это так называемый кулак или балка в случае неразрезного моста. Верхней точкой будет соединение с кузовом. Понятие точки – условное, их может быть несколько.

Между креплениями располагаются параллельно работающие упругий и демпфирующий элементы. За передачу усилия строго вдоль их осей отвечает направляющий аппарат в виде рычагов с расположенными на их концах шарнирами.

Чем подвеска совершеннее и сложнее, тем этих рычагов больше, каждый отвечает за точность траектории перемещения колеса.

В некоторых конструкциях функции элементов объединены, например при рессорной подвеске, когда сама рессора может одновременно работать в качестве рычага, упругого элемента и даже частично амортизатора, используя трение между своими листами.

Оптимальный режим нагрузок и правила эксплуатации компонентов

Рычаги могут ходить очень долго при соблюдении рекомендаций по эксплуатации автомобиля. Детали очень боятся ударных нагрузок, особенно, если изношены другие элементы подвески. Например, вы попадаете колесом в яму на большой скорости при просроченных амортизаторах, изношенных сайлентблоках и проставках. Скорее всего, рычаг лопнет и приведёт подвеску в негодность. При этом водителю придётся менять не только повреждённый компонент, но и сочленённые с ним детали.

На машинах используется два типа изделий — стальные рычаги и легкосплавные рычаги.

Первые более неприхотливы в обслуживании. Главная задача автовладельца — установить корректные межсервисные интервалы и периодически обслуживать деталь: осматривать, чистить от ржавчины, менять расходные материалы подвески и уплотнители.

Легкосплавные изделия обеспечивают снижение массы автомобиля, при этом сохраняя нужные показатели жёсткости и энергоёмкости. Однако легкосплавные части эксплуатируются по принципу «отработали — выкинул». К сожалению, они практически не пригодны к текущему и капитальному ремонту. Инженеры стараются компенсировать этот недостаток увеличенным ресурсом запчастей.

Зависимая группа

Детальный разбор типов подвески автомобиля и их устройство начнем с рассмотрения зависимой группы. Она «перекочевала» на машины с гужевых повозок и первое время оставалась единственным существующим вариантом. За весь период своего существования она подвергалась значительным изменениям, но суть ее работы никогда не менялась.

Зависимая подвеска подразумевает жесткую связь колес, соединенных одной осью. Это не позволяет им перемещаться отдельно друг от друга. Иными словами, если одно из них попадет в яму, это неизбежно приводит к смещению другого.

У автомобилей с задним приводом жесткое соединение колес обеспечивается задним мостом, который является еще и частью трансмиссии. В переднеприводных транспортных средствах жесткую связь обеспечивает специальная балка.

Что касается упругих элементов, то изначально это были рессоры, теперь же использование пружин их полностью вытеснило. В качестве демпфирующего элемента здесь выступают амортизаторы. Они могут быть установлены отдельно от упругих элементов или же располагаться соосно с ними – амортизатор, помещенный внутри пружины.

Основные элементы подвески автомобиля

Любая подвеска состоит из нескольких основных элементов:

Шины. Это первая ступень в системе сглаживания неровностей дорожного полотна. Имея определенную степень упругости, шина способна гасить небольшое количество колебаний, возникающих в процессе движения.
При наличии нарушений в работе подвески шины колеса могут выступать в роли индикатора неисправности, так как срок службы шины в такой ситуации быстро сокращается и возникает неравномерный износ.

Основные упругие элементы. К упругим элементам подвески автомобиля относятся пружины, рессоры и торсионы. Назначение этих элементов заключается в обеспечении упругой связи кузова с поверхностью дороги.
Вся нагрузка автомобиля приходится именно на пружины, а за счет их упругости кузов держится на определенной высоте. В процессе эксплуатации и больших перегрузок металл упругих элементов изнашивается, из-за чего меняется их жесткость. Такие изменения негативно сказываются на работе подвески в целом. Изменяется угол положения колес, уменьшается дорожный просвет, снижается грузоподъемность. Проседание кузова в разгруженном состоянии – это главный сигнал о необходимости замены пружин.

Дополнительные упругие элементы. К дополнительным упругим элементам относятся буферы сжатия, их применение необходимо для гашения высокочастотных колебаний, а также вибраций, образующихся в процессе соприкосновения металлических элементов.
Благодаря наличию таких упругих элементов, срок службы остальных компонентов подвески значительно увеличивается

Крайне важно следить за их исправным состоянием и вовремя производить замену изношенной детали.

Направляющие устройства. Главная задача направляющих устройств – обеспечение перемещения колеса в установленной плоскости.
Благодаря системе рычагов в процессе движения по неровной поверхности колесо перемещается в вертикальном направлении, сохраняя при этом перпендикулярное положение относительно поверхности дороги

Любые нарушения в направляющих элементах приведут к быстрому и неравномерному износу шины колеса, а также других элементов подвески.

Демпфирующий элемент. Элементом демпфирующего устройства является амортизатор.
Использование амортизаторов в системе подвески позволяет решить такие проблемы, как вибрация кузова при движении по неровной дороге, а также сглаживание вибраций на других элементах подвески автомобиля. Благодаря функции демпфирования обеспечивается постоянный контакт колеса с дорогой, автомобиль становится более устойчивым при движении.

Стабилизатор поперечной устойчивости. Во время выполнения поворота на скорости стабилизатор поперечной устойчивости препятствует крену кузова автомобиля.
При совершении маневра поворота колеса одной стороны автомобиля начинают отрываться от дороги, что может повлечь переворачивание транспортного средства. В этот момент на стабилизаторе создается напряжение, которое стремится вернуть на место поднимающийся край автомобиля.

Элементы крепления отдельных деталей. К элементам крепления относятся шаровые шарниры, сайлентблоки и болтовые соединения, которые связывают между собой остальные элементы подвески автомобиля.

Многообразие вариантов подвески

Устройство подвески автомобиля – это самостоятельное конструкционное решение производителя. Существует несколько типологий подвески автомобиля: их различает критерий, положенный в основу градации.

В зависимости от устройства направляющих элементов выделяются наиболее распространенные типы подвески: независимая, зависимая и полунезависимая.

Зависимый вариант не может существовать без одной детали — жесткой балки, входящей в состав моста автомобиля. При этом колеса в поперечной плоскости перемещаются параллельно. Простота и эффективность конструкции обеспечивает ее высокую надежность, не допуская развала колес. Именно поэтому зависимая подвеска активно применяется в грузовых автомобилях и на задней оси легковых.

Схема независимой подвески автомобиля предполагает автономное существование колес друг от друга. Это позволяет повысить амортизационные характеристики подвески и обеспечить большую плавность хода. Данный вариант активно применяется для организации как передней, так и задней подвески на легковых автомобилях.

Полунезависимый вариант состоит из жесткой балки, закрепленной на кузове с помощью торсионов. Данная схема обеспечивает относительную независимость подвески от кузова. Характерный ее представитель – переднеприводные модели ВАЗ.

Вторая типология подвесок основывается на конструкции гасящего устройства. Специалисты выделяют гидравлические (масляные), пневматические (газовые), гидропневматические (газо-масляные) устройства.

Определенным особняком стоит так называемая активная подвеска. Ее схема включает в себя вариативные возможности – изменение параметров подвески при помощи специализированной электронной системы управления в зависимости от условий движения автомобиля.

Наиболее распространенными изменяемыми параметрами являются:

  • степень демпфирования гасящего устройства (амортизаторного устройства);
  • степень жесткости упругого элемента (например, пружины);
  • степень жесткости стабилизатора поперечной устойчивости;
  • длина направляющих элементов (рычагов).

Активная подвеска представляет собой электронно-механическую систему, существенного увеличивающую стоимость автомобиля.

Назначение и устройство подвески автомобиля


Устройство подвески автомобиля

Итак, каково назначение автомобильной подвески? Она, как и ее далекие предшественники, устанавливаемые еще в конные экипажи, предназначена для того, чтобы сделать передвижение более комфортным и безопасным. Упругие элементы подвески демпфируют удары, толчки и вибрацию, которые сопровождает любую поездку по любой дороге.

Однако одним только комфортом задачи подвески не ограничиваются. Вторая ее функция – помощь при маневрах. Сложность конструкции подвески зачастую обусловлена именно этой причиной: инженеры пытаются еще добавить устойчивости, управляемости, безопасности автомобилю.

И, наконец, современная подвеска здорово помогает тормозить, поглощая инерцию движения вперед. По качеству торможения иногда можно определить, как настроена и насколько функциональна подвеска.

Что входит в устройство подвески? Говоря просто, всё, что находится между колесами и силовой рамой автомобиля. Это всем известные амортизаторы (куда ж без них), пружины, рычаги, тяги, стабилизаторы, шаровые опоры, сайлентблоки и другие элементы. Условно их можно разделить на такие категории:

  1. Все виды пружин, рессор и торсионов относятся к упругим элементам подвески. Их задача – принимать на себя и отпружинивать толчки от езды по неровностям.
  2. Все виды амортизаторов (обычные масляные и газомасляные, пневматические, магнитные) относятся к демпфирующим элементам подвески. Они должны поглощать удары и тряску, не пуская их дальше на кузов автомобиля.
  3. Рычаги, поворотные кулаки, поперечные тяги с это направляющие элементы. Их задача – формировать правильное положение колеса при повороте и движении по прямой. Для разворота колес достаточно рулевого механизма, но для того, чтобы колесо занимало правильное положение во время маневров, нужны элементы подвески.
  4. Сайлентблоки, шаровые опоры и другие мелкие резинометаллические детали нужны не только для скрепления между собой всех элементов подвески, но и для частичного смягчения вибрации и ударов.
  5. Стабилизатор поперечной устойчивости, как понятно из названия, предназначен для выравнивания кузова в поворотах, чтобы автомобиль при резких маневрах не заваливался набок.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Ходовая часть автомобиля

Публикация:

   Назначение подвесок и их основные типы

Читать далее:

   Рессорная подвеска двухосных автомобилей

Назначение подвесок и их основные типы

Подвеска служит для обеспечения плавного хода автомобиля, так как смягчает воспринимаемые колесами удары и толчки при наезде на неровности дороги. Подвеска может быть зависимой и независимой. Зависимую подвеску применяют совместно с неразрезным мостом и независимую — с разрезным. При зависимой подвеске положения колес, посаженных на одну ось, взаимосвязаны. При независимой подвеске такая связь отсутствует.

Наиболее распространенным упругим элементом является рессора. Ее широкое применение на автомобилях объясняется тем, что она не только смягчает толчки, воспринимаемые колесами автомобиля от неровностей дороги, но и, выполняя роль направляющего устройства, передает силу тяги и тормозную силу от колес раме автомобиля. Кроме рессорной, подвеска может быть пружинной, торсионной, пневматической и пневмогидравлической. В качестве упругого элемента в этих подвесках, используют соответственно пружины, торсионы — стержни, работающие на скручивание, пневматические или пневмогидравлические элементы, использующие упругие свойства воздуха и жидкости. Для передачи сил тяги и тормозной силы при этой подвеске необходимы дополнительные направляющие устройства.

Зависимая подвеска. На грузовых автомобилях и в качестве задней подвески на легковых автомобилях применяют зависимую подвеску. Передний мост подвешен к лонжеронам рамы на двух рессорах при помощи кронштейнов и серег. Упругими элементами в такой подвеске служат продольные полуэллиптические рессоры, собранные из выгнутых стальных листов разной длины (чем выше расположен лист, тем он длиннее). В загнутые ушки самого длинного (коренного) листа запрессовывают втулки, через которые проходят рессорные пальцы, шарнирно соединяющие рессору с кронштейном и серьгой. Листы стянуты между собой и связаны с мостом стремянками. Через стремянки, рессоры и шарниры в кронштейнах силы от колес при движении автомобиля передаются раме. Хомуты препятствуют сдвигу отдельных листов в боковом направлении. Перемещения моста при зависимой подвеске определяются перемещениями колес в поперечной плоскости.

Рекламные предложения на основе ваших интересов:

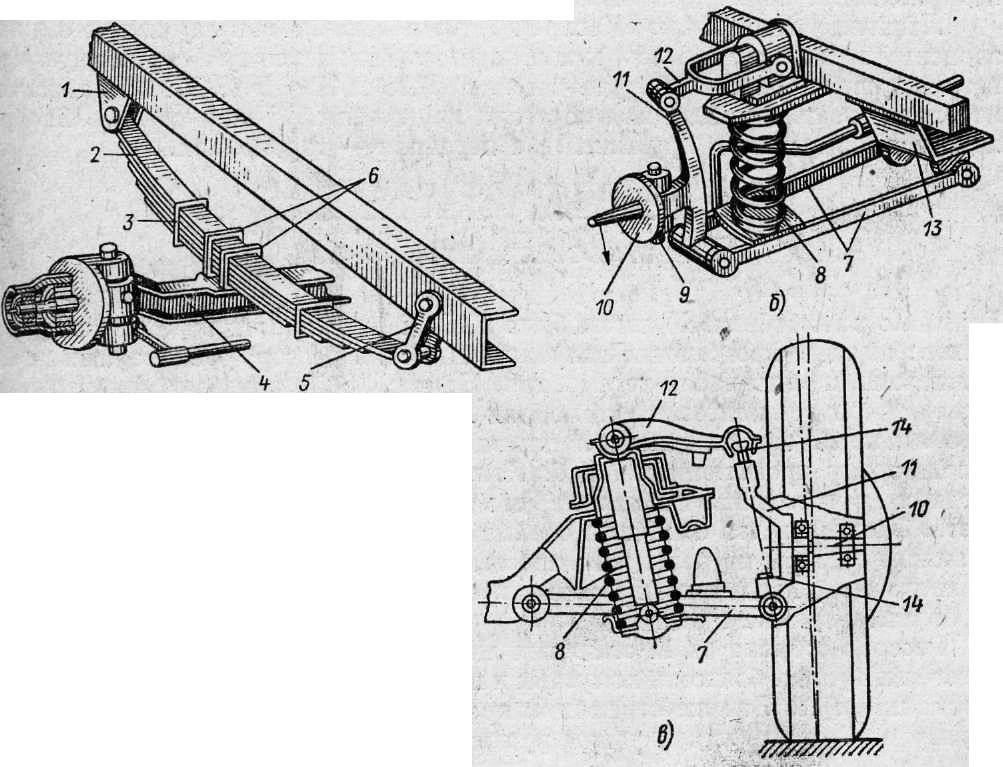

Рис. 1. Подвески:
а — зависимая; б — независимая шкворневая; в — независимая бесшкворневая; 1 — кронштейн; 2 — рессора; 3 — хомут; 4 — балка переднего моста; 5 — серьга; 6 — стремянка; 7 и 12 — рычаги; 8 — пружина; 9 — шкворень; 10 — поворотный кулак; 11 — поворотная стойка; 13 — поперечина подрамника; 14 — палец

Независимая подвеска. Колебание одного из колес оси при независимой подвеске не вызывает колебаний другого колеса.

Обычно такую подвеску используют для передних колес легковых автомобилей. При этой подвеске каждое колесо отдельно от другого соединяется с кузовом или рамой.

Различают шкворневую и бесшкворневую независимые подвески. В подвеске первого типа к поперечине подрамника шарнирно прикреплены рычаги, концы которых также шарнирно соединены со стойкой. На стойке при помощи шкворня укреплен поворотный кулак колеса. Рычаги и стойка подвески образуют направляющее устройство подвески, служащее для передачи сил от колеса раме. Упругим элементом является пружина, установленная между нижними рычагами и поперечиной подрамника.

Бесшкворневая подвескатакже состоит из верхнего и нижнего рычагов и пружины. В отличие от шкворневой подвески у нее поворотная стойка непосредственно прикреплена к цапфе поворотного кулака и шарнирно соединена шаровыми пальцами с верхним и нижним рычагами подвески. При такой конструкции меньше масса неподрессоренных частей и меньше силы, действующие в шарнирах стойки.

Рессоры. У автомобилей ГАЗ-53А, ЗИЛ-130, MA3-5335 и КамАЗ, снабженных зависимой подвеской колес, в качестве упругого элемента в передней подвеске использованы одинарные рессоры.

В задней подвеске у автомобилей ГАЗ-63А, ЗИЛ-130 и MA3-5335 использованы рессоры с подрессорником, а у автомобилей КамАЗ-5320 применена подвеска балансирного типа из двух полуэллиптических рессор.

Легковые автомобили «Москвич-2140» и ГАЗ-24 «Волга» имеют заднюю зависимую подвеску с рессорами и переднюю независимую пружинную подвеску. У автомобилей «Жигули» моделей ВАЗ-2101 и BA3-2103 независимая передняя и зависимая задняя подвески пружинные. У автомобилей «Запорожец» задняя подвеска пружинная, а передняя — торсионная.

Рекламные предложения:

Читать далее: Рессорная подвеска двухосных автомобилей

Категория:
Ходовая часть автомобиля

Классификация

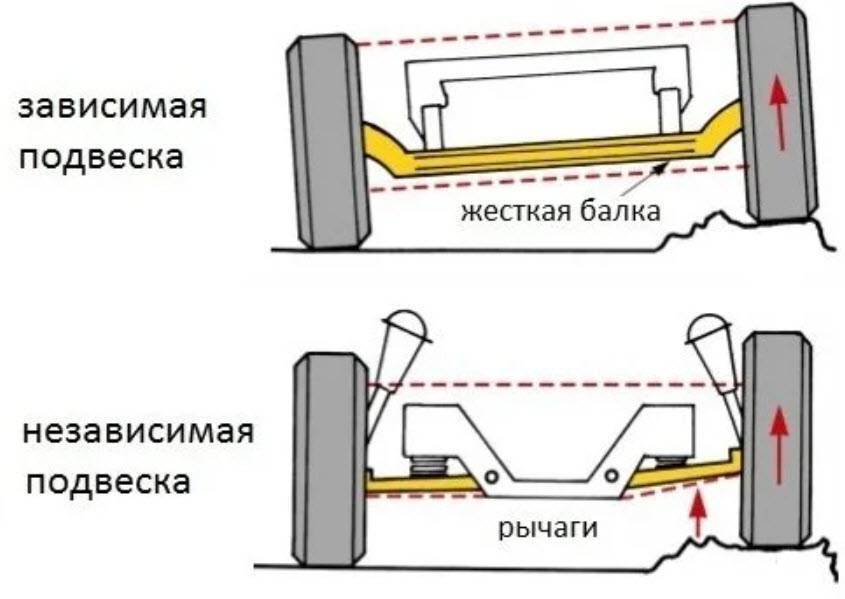

Укрупнённо принято разделять типы подвесок по степени связи колёс одной оси между собой. Не касаясь тех конструктивных решений, когда эта связь вносится умышленно в любой тип для акцентирования отдельных качеств, суть при этом не меняется.

Независимая

Направляющий аппарат выполняется таким образом, что перемещения одного колеса никак не влияет на все прочие. Разве что через кузов, который всё же изменяет своё положение из-за неидеальности подвески.

Достигается это отсутствием механических связей между колёсами одой оси. Каждое имеет свой направляющий аппарат, упругие элементы и амортизаторы. Использование стабилизаторов не считается.

Полузависимая

Такой тип подразумевает наличие силового элемента, связывающего подвески колёс одной оси. Но он выполняется упругим, то есть жёсткой связи нет. Это усложняет обеспечение требований по комфорту и управляемости, зато несёт с собой конструктивную простоту и избавляет от дублирования некоторых элементов направляющего аппарата.

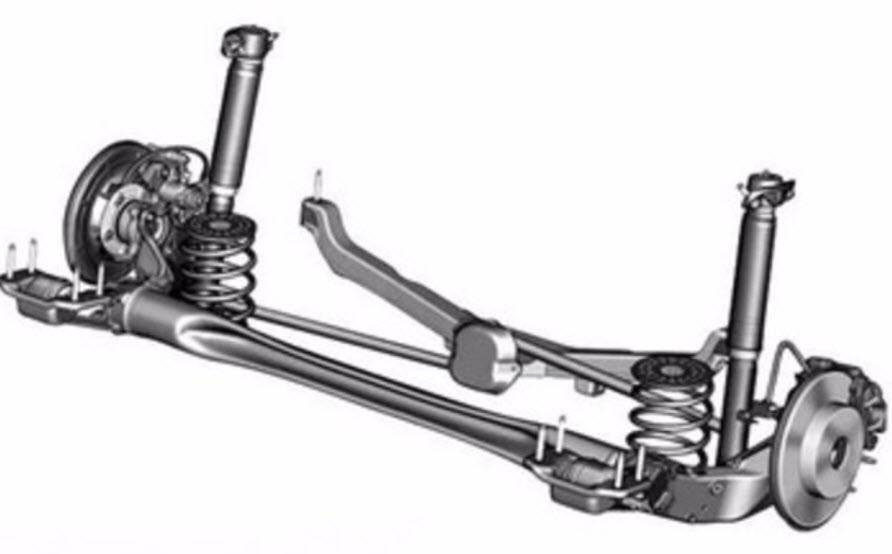

Классический пример – торсионная балка задней подвески на бюджетных легковых автомобилях с передним приводом. Подвеска получается очень компактной, лёгкой и отличается высокой надёжностью за счёт малого количества шарниров.

Зависимая

Самый простой тип подвески, применяется ещё со времён первых автомобилей. Колёса одной оси располагаются на концах жёсткой балки, иногда выполняющей роль корпуса неразрезного приводного моста.

Смещения каждого колеса однозначно влияют на траекторию другого, обе ступицы всегда расположены на одной геометрической оси. К этой же балке крепятся упругие элементы, амортизаторы и рычаги.

Конструкция отличается простотой, рекордной прочностью, надёжностью, но при этом машина плохо управляется. Зато дорожный просвет под балкой не зависит от работы подвески.

Зависимая подвеска

Зависимая подвеска характеризуется зависимостью перемещения одного колеса моста от перемещения другого колеса.

Передача сил и моментов от колес на кузов при такой подвеске может осуществляться непосредственно металлическими упругими элементами – рессорами, пружинами или с помощью штанг – штанговая подвеска.

Металлические упругие элементы имеют линейную упругую характеристику и изготавливаются из специальных сталей, обладающих высокой прочностью при больших деформациях.  К таким упругим элементам относятся листовые рессоры, торсионы и пружины.

Листовые рессоры на современных легковых автомобилях практически не применяются, за исключением некоторых моделей автомобилей многоцелевого назначения. Можно отметить модели легковых автомобилей, выпускавшиеся ранее с листовыми рессорами в подвеске, которые продолжают эксплуатироваться и в настоящее время. Продольные листовые рессоры устанавливались в основном в зависимой подвеске колес и выполняли функцию упругого и направляющего устройства.

На легковых автомобилях и грузовых или микроавтобусах применяются рессоры без подрессорников, на грузовых автомобилях – с подрессорниками.

Пружины как упругие элементы применяются в подвеске многих легковых автомобилей. В передней и задней подвесках, выпускаемых различными фирмами большинства легковых автомобилей  применяются винтовые ци­линдрические пружины с постоянными сечением прутка и шагом навивки. Такая пружина имеет линейную упругую характеристику, а необходимые характеристики обеспечиваются дополнительными упругими элементами из полиуретанового эластомера и резиновыми буферами отбоя.

На легковых автомобилях Российского производства в подвесках применяют цилиндрические винтовые пружины с постоянными сечением прутка и шагом в сочетании с резиновыми отбойными буферами. На автомобилях производителей других стран, например, БМВ 3-й серии в задней подвеске устанавливают бочкообраз­ную (фасонную) пружину с прогрессивной харак­теристикой, достигаемой за счет формы пружины и применения прутка переменного сечения.

На ряде автомобилей для обеспечения прогрес­сивной характеристики применяется комбинация цилиндрических и фасон­ных пружин с переменной толщиной прутка. Фасонные пружины имеют прогрессивную упругую характеристику и называются «миниблоками» за небольшие размеры по высоте. Такие фасонные пружины применяют, например  в задней подвеске автомобилей «Фольксваген», «Ауди», «Опель» и др. Фасонные пружины имеют различные диаметры в средней части пружины и по краям, а пружины «миниблок» имеют и различный шаг навивки.

Торсионы, как правило, круглого сечения применяются на автомобилях в качестве упругого элемента и стаби­лизатора.

Упругий крутящий момент передается торсионом через шлицевые или четырехгранные головки, распо­ложенные на его концах. Торсионы на автомобиле могут быть установлены в продольном или поперечном направлении. К недостаткам торсионов следует отнести их большую длину, необходимую для создания требуемых жесткости и рабочего хода подвески, а также высокую соосность шлицов на концах торсиона. Однако следует отметить, что торсионы имеют небольшую массу и хорошую компактность, что позволяет успешно применять их на легковых автомобилях среднего и высокого классов.
