Виды и назначение топливораздаточных колонок – полезная информация для водителей

Производство конструкций

Любая АЗС – это объект повышенной опасности, поскольку является хранилищем огромного объёма топлива, поэтому к производству ее элементов выдвигаются высокие требования. Особого внимания удостаивается изготовление топливных резервуаров, ведь от их качественного исполнения и прочности зависит надежность и безопасность последующей эксплуатации контейнерной АЗС.

Производственный процесс в отношении топливного резервуара сопряжен с выполнением ряда технологических мероприятий, способствующих повышению надежности емкости и снижения рисков утечек нефтепродуктов

Особое внимание в данном случае уделяется качеству сварочных работ, прочности резервуара и методу его установки в контейнере

Для получения качественных сварных швов на предприятиях используются различные технические средства, к примеру установка для резки струей плазмы, позволяющая получать ровные кромки листового металла; гильотина для изготовления довольно больших деталей прямоугольной конфигурации из металла, а также стапели для скручивания.

Производственное помещение требует наличия достаточной площади для размещения самой установки и оборудования для ее изготовления. Производство контейнерных АЗС включает в себя ряд технических и технологических особенностей, направленных на безопасную будущую эксплуатацию автозаправочной станции

Особое внимание уделяется мастерам, участвующим в изготовлении подобных конструкций. При необходимости корпус резервуара может быть утеплен, что позволит создать условия для бесперебойной работы на территориях с низкими температурами. Зачастую утепление требуется на АЗС, работающих с дизельным топливом, загустевающем на сильном холоде

Зачастую утепление требуется на АЗС, работающих с дизельным топливом, загустевающем на сильном холоде.

Разновидности топливораздаточных колонок

Для начала следует отметить, что топливораздаточные колонки могут быть двух видов, а именно это может быть одинарная колонка, либо топливораздаточная колонка двойная.

Как правило, для использования на контейнерной автозаправочной станции или для установки на мобильную заправку отдается предпочтение одинарной модели. Это происходит по той причине, что одинарная топливораздаточная колонка имеет функцию обслуживания одного транспортного средства в определенный промежуток времени. Таким образом, при компоновке мобильных АЗС, либо АЗС контейнерного типа нужно устанавливать отдельные одинарные, под каждый вид топлива, которое будет предусмотрено в данной заправке.

Однако при устройстве стационарной автозаправочной станции целесообразнее оснащать ее двойными топливораздаточными колонками. Дело в том, что колонки данного вида способны к обслуживанию сразу двух автомобилей в один момент времени, что положительно влияет на сокращение времени заправки автомобилей и к предотвращению большого скопления автомобилей на автозаправочной станции. К тому же посредством такого быстрого обслуживания происходит увеличение пропускной способности, что положительно отражается на прибыли автозаправочной станции.

Привод топливораздаточных колонок может быть выполнен как с ручным приводом, так и электроприводом. Различие видов привода колонок состоит в том, что модели с электрическим приводом работают в автоматическом режиме и подача топливного сырья прекращается в данного вида колонках посредством автоматического управления, которое осуществляет оператор.

Устройство и характеристики топливораздаточных колонок

Топливораздаточные колонки которые осуществляют подачу и прекращение подачи топлива посредством ручного механизма уже канули в лету, то есть в настоящее время они не применяются. Управляющий элемент в колонках для розлива топлива может так же подразделяться на ручной и автоматический, однако сейчас довольно сложно встретить где то ручное управление.

Как правило, на сегодняшний день практически все автозаправочные станции оснащены электронным оборудованием, которое приводит в действие сам претор. Сами же топливораздаточные колонки оснащаются специальным дисплеем, на котором видны сумма и литраж, который должен быть выдан. Сами топливораздаточные колонки по конструкции являются практически идентичными, однако их можно разделить по таким видам, как колонки стационарного назначения, которые прочно вмонтированы и не подлежат переносу.

В отличие от первого вида, существующие переносные колонки, могут быть перенесены в любое другое удобное для использования местоположение. На сегодняшний день нередко применение таких колонок, которые способны самостоятельно смешивать топливные компоненты. Обычный объем топливораздаточных колонок может варьироваться в разных пределах, как правило, объем колонок может быть от 25 до 160 литров.

Требования к монтажу

Установка контейнерной автозаправки требует соблюдения ряда требований:

  • Установка должна быть произведена в заводских условиях и в соответствии с утвержденными техническими документами.
  • Оформление проекта привязки АЗС контейнерного типа на территории осуществляется в порядке, установленном для расположения типовых автозаправочных станций.
  • Заземление нетоковедущих элементов конструкции из металла, на которых может оказываться напряжение, осуществляется в соответствии с требованиями «Правил устройства электрических установок».
  • Монтаж контейнерной автозаправки должен производиться на площадях, обладающих твердым негорючим покрытием, устойчивым по отношению к воздействию нефтепродуктов либо их паров.
  • Размещение топливно-раздаточных колонок должно предусматривать организацию свободного доступа специалистов, осуществляющих их техническое обслуживание. Расположение топливно-раздаточных колонок должно обеспечивать беспроблемное управление и обзор информации касаемо расхода горючего сырья. Освещенность рабочего места регламентируется действующей нормативной базой.
  • Насос и топливно-раздаточная колонка обязательно устанавливаются в запирающемся отсеке контейнера.

Требования к контейнерной АЗС касательно норм пожарной безопасности следующие: максимально разрешенный объем для автозаправок контейнерного типа, расположенных в черте населенного пункта, составляет 40 м3 (при этом объем одного отсека не должен превышать 10 м3), для установок, размещенных за пределами населенных пунктов – 60 м3 (с максимальным объемом одного отсека 20 м3). КАЗС могут быть рассчитаны на хранение и отпуск 1-4 видов топлива.

Основные типы

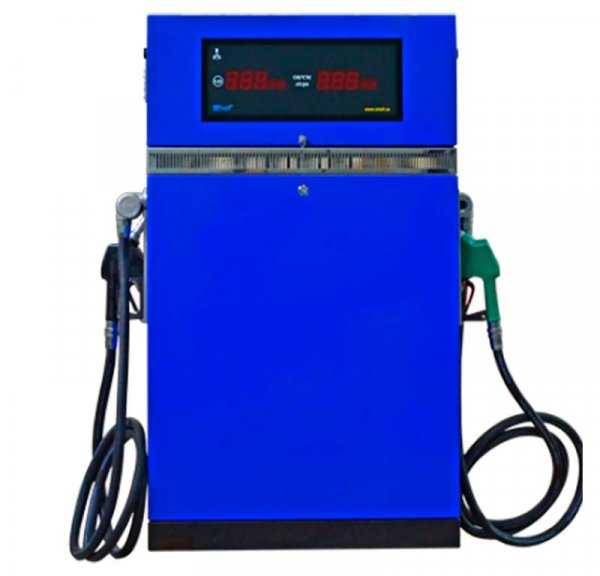

Сегодня в продаже топливораздаточные колонки представлены в 2 основных разновидностях: одинарные и двойные. Главные различия – в конструктивном исполнении и функциональных возможностях.

Так, одинарные колонки способны обслуживать лишь 1 потребителя (транспортное средство или запасную ёмкость). Устройство такого оборудования простое, что делает его более надёжным и доступным.

Цена на одинарные колонки ниже в разы, нежели на двойные модели. Однако они не удовлетворяют потребности большого заправочного комплекса, снижают продуктивность его работы. Поэтому для крупных АЗС лучше выбирать двойные установки.

Важным отличием таких моделей являются более широкие функциональные возможности. Двойные ТРК способны обеспечивать топливом сразу двух потребителей одновременно. Такие установки особенно рекомендуются для станций с активной проходимостью, чтобы не создавать очереди.

Стоит отметить, что высокие пропускные способности двойных колонок приводят к росту прибыли автозаправки, быстрее окупают свою стоимость.

По сравнению с одинарными моделями, эти установки характеризуются более сложным механическим и конструктивным исполнением. Они требовательнее к обслуживанию и ремонту.

Топливораздаточные колонки для АЗС, виды, устройство, принцип работы

АЗС представляют собой специфические комплексы, которые состоят из нескольких типов оборудования. Назначение любой из заправочных станций – обеспечить клиентов топливом.

Чтобы выполнить этот процесс, в обязательном порядке требуется специальная установка – топливораздаточная колонка. Специфика устройств и назначения позволяют эксплуатировать её только в одной сфере – для комплектации АЗС.

Выпускаются они разных видов, в первую очередь, отличаются по конструктивному исполнению и назначению. На https://vinso-azs.ru/toplivorazdatochnyie-kolonki-trkgrkmrk представлен широкий выбор оборудования для АЗС, здесь сразу можно сравнить характеристики, и заказать установки.

Но предварительно стоит разобраться в основных технических особенностях топливораздаточных колонок.

Специфика назначения

АЗС сегодня есть в каждом населённом пункте, ведь на дорогах появляется всё больше автомобилей, мотоциклов, мопедов, которые требуют топлива для своей работы.

Поэтому обустройство заправочной станции – очень выгодное и рентабельное вложение денег. Этот бизнес всегда будет востребованным, риски прогореть минимальны. Конечно, при условии правильной организации работы и наладки комплекса.

Состоит АЗС из нескольких элементов: хранилище и установки для раздачи топлива. Их количество должно соответствовать видам и маркам топлива. То есть, для каждого топлива требуется индивидуальная установка.

В целом, ТРК относятся к автозаправочному оборудованию, без которого невозможно полноценное функционирование АЗС. На каждой заправке встречается как минимум пара таких установок, на крупных комплексах их насчитывается более десятка.

Основное назначение, как ясно из названия, заключается в выдаче топлива из резервуара-хранилища непосредственно в бак транспортного средства или в запасную ёмкость (канистра). Кроме того, установки оснащены специальным счётчиком. Он позволяет вести учёт расходованных литров.

Конструктивное исполнение такого оборудования довольно сложное. Состоит оно из нескольких технологических частей:

  • корпус со счётчиком;
  • гибкий шланг;
  • пистолет;
  • насос.

Принцип действия предельно простой: оператор задаёт команду, устройство запускается и начинает отбирать жидкость из резервуара хранилища, поставляя её непосредственно к ёмкости пользователя. Специальные контрольные приборы позволяют мониторить расход топлива, снижая риск перелива или недолива.

По назначению колонки различают на бензиновые, газовые и для ДТ. Они пригодны для работы с любой маркой топлива.

Основные типы

Сегодня в продаже топливораздаточные колонки представлены в 2 основных разновидностях: одинарные и двойные. Главные различия – в конструктивном исполнении и функциональных возможностях.

Так, одинарные колонки способны обслуживать лишь 1 потребителя (транспортное средство или запасную ёмкость). Устройство такого оборудования простое, что делает его более надёжным и доступным.

Цена на одинарные колонки ниже в разы, нежели на двойные модели. Однако они не удовлетворяют потребности большого заправочного комплекса, снижают продуктивность его работы. Поэтому для крупных АЗС лучше выбирать двойные установки.

Важным отличием таких моделей являются более широкие функциональные возможности. Двойные ТРК способны обеспечивать топливом сразу двух потребителей одновременно. Такие установки особенно рекомендуются для станций с активной проходимостью, чтобы не создавать очереди.

Стоит отметить, что высокие пропускные способности двойных колонок приводят к росту прибыли автозаправки, быстрее окупают свою стоимость.

По сравнению с одинарными моделями, эти установки характеризуются более сложным механическим и конструктивным исполнением. Они требовательнее к обслуживанию и ремонту.

Программа «Процессинговый Центр» — это программное обеспечение и оборудование для автоматизации работы АЗС и организации системы безналичных расчетов за нефтепродукты при помощи электронных пластиковых карт.

Программа Процессинговый центр — основная программа, служащая для создания собственной системы безналичных расчетов, аудита деятельности сети АЗС и внедрения программы лояльности на основе выпуска корпоративных пластиковых карт.

На АЗС применяется Программа «Головной офис» — рассчитана на крупные компании, имеющие солидный набор поставщиков и партнеров, а также широкую разветвленную сеть региональных представительств.

Функции программы:

-сбор, обработка, хранение и анализ данных о работе АЗС;

-раздельный учет топлива, проданного по топливным картам и за наличный расчет (в том числе в рамках дисконтной системы);

-контроль баланса между платежами клиентов и расходом топлива;

-создание отчетов об операциях с бесконтактными картами, сводные отчеты по организациям и отчеты с разбиением по ценам на разные виды топлива, отчеты по частоте и суммам заправок с применением карт, отчеты по изменению клиентской базы, просмотр ранее созданных отчетов.

-передача на АЗС цен на топливо. Стоимость: 78 900 руб.

«Ликбез» от Горыныча. Просто о сложном

Как устроена АЗС

Вы знаете, как устроена современная автозаправочная станция? Или все знакомство с ней ограничивается заправочным пистолетом, вставленным в бак вашего авто при заправке, иногда и без вашего участия? А ведь ее устройство организовано таким образом, что риск недолива топлива и возникновения опасных ситуаций сведен к минимуму.

О том, какой путь проходит топливо по самой АЗС до его попадания в бак автомобиля, и о современных технологиях на сегодняшних АЗС и поведает сегодня Горыныч.

Доставка и слив

Способов, которыми топливо попадает на АЗС, несколько:

  • железнодорожными цистернами;
  • трубопроводом;
  • бензовозами.

Последний способ доставки – самый востребованный. О нем расскажем немного подробнее.

Современный бензовоз может транспортировать сразу несколько видов топлива, для чего в нем имеется несколько внутренних секций. Во время слива топлива из бензовозов заправка запрещена. Это делается ради безопасности и для получения более точной отчетности по объемам каждого вида.

Перед сливом в подземные хранилища топливо проходит несколько этапов контроля:

  • проверка документов;
  • вскрытие пломбы на цистерне;
  • проверка уровня наполненности емкости;
  • анализ самого топлива на плотность (не разбавлено ли водой случайно/умышленно)

Слив топлива осуществляется при помощи специальной сливной трубы, соединенной с резервуарами для хранения.

Устройство топливохранилища и ТРК (топливораздаточной колонки)

Двухслойные топливные резервуары (наземные или подземные) изготавливаются из стали. Их емкость не превышает 50 кубометров (за редким исключением: мини-нефтебазы достигают в объеме более 200 кубометров, но о них разговор отдельный). При сливе топлива и пересменке операторов при помощи специального инструмента – метроштока – в обязательном порядке замеряется уровень топлива в емкости.

Для разных видов топлива в резервуарах предусмотрены отдельные секции. Качество топлива постоянно контролируется при помощи специального оборудования и при возникновении отклонений его подача блокируется.

Посредник передачи топлива из резервуара в бак вашей машины – топливораздаточная колонка. (для краткости – ТРК).

На схеме показано самое простое устройство современной колонки:

  1. приемный клапан: не дает топливу сливаться обратно в резервуар. Нужен, чтобы не перегружать насос, которому иначе пришлось бы при каждой заправке полностью заполнять всю систему от резервуара до заправочного пистолета;
  2. фильтр: устанавливается после приемного клапана или в газоотделителе (5). Забитый фильтр вызывает сильный гул и перегружает насос;
  3. и 4. двигатель и насос: соединены ременной передачей или «сидят» на одном валу. Первый вариант безопаснее, так как снижает нагрузку на двигатель;
  4. газоотделитель: отделяет от топлива лишние газы, при активном перемешивании топлива создают пену. Представляет собой небольшую емкость, где топливо ненадолго «тормозит», пока из него уйдут лишние газы через дренажные отверстия сверху;
  5. электромагнитный клапан: открывается при подаче топлива и закрывается сразу после прекращения закачки. При поломке может перекрыть всю систему или, наоборот, подавать топливо в раздаточный пистолет по инерции после отключения насоса. Что клиентам на руку: 0,2-0,5 литра лишнего топлива гарантированыJ;
  6. измеритель жидкости (топливоизмеритель, он же счетчик жидкости и пр.): отмеряет точное количество топливать количество топлива. Электронный или механический, он может настраиваться при помощи специальных команд или регулировочных болтов.
  7. смотровое окно: полая колба со стеклом. Наполненная, означает нормальную работу приемного клапана;

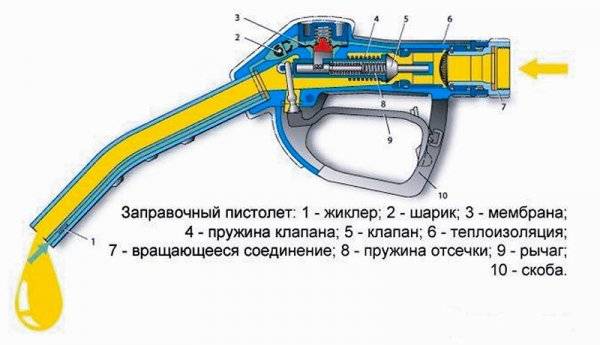

  8. раздаточный пистолет: управляет подачей топлива в горловину бака и также отсекает подачу при его переполнении.

Подробнее об устройстве заправочного пистолета и его особенностях мы расскажем в следующих публикациях. Надеемся, эта информация окажется для вас полезной и интересной. Ведь теперь у вас будет меньше оснований обвинять работников АЗС в умышленном недоливе или ухудшении показателей качества топлива.

Еще раз благодарю за внимание и потраченное время

Топливные колонки — ЗАО «АлтайСпецИзделия»

Устанавливается на автозаправочной станции, нефтебазе или в пунктах заправки. Они могут быть оснащены любым количеством топливораздаточных пистолетов. Отпускаемое топливо измеряется мерными сосудами или объемными счетчиками и регистрируется контрольным устройством.

ТРК — топливо-раздаточная колонка (она же: бензоколонка, бензораздаточная или автозаправочная колонка). Единица оборудования АЗС (автозаправочной станции), предназначенная для отпуска одного или нескольких видов жидкого топлива и его розлива в топливные баки транспортных средств, самоходных машин или в тару потребителя.

Общие технические сведения

Устанавливаются на автозаправочной станции, нефтебазе или в пунктах заправки. Они могут быть оснащены любым количеством топливораздаточных пистолетов. Отпускаемое топливо измеряется мерными сосудами или объемными счетчиками и регистрируется контрольным устройством. Могут иметь ручное, дистанционное и комбинированное управление. На ТРК с автоматическим управлением выдача топлива производится после того, как в соответствующее гнездо панели вставлен ключ, опущены пластиковая магнитная карта или жетон. Наиболее распространены модели производительностью 5—40 л/мин с минимальной дозой отпуска топлива 2 л.

Руководящий документ РД 153-39.2-080-01 Правила технической эксплуатации автозаправочных станций. Топливо- и маслораздаточные колонки (смотреть)

Классификация

Все многообразие ТРК, представленных на современном рынке различными производителями, можно условно разбить на две большие группы:

  • — для коммерческого использования на АЗС
  • — для некоммерческого (внутреннего) отпуска топлива

Перед каждой из групп поставлены разные задачи, исходя из которых они оснащены направленным, специализированным функционалом.

Технические характеристики «АСИ ТРК Алтайка»

Габариты (длинна, ширина, высота)мм 900х600х1670
Расход (по виду топлива) 50 л/мин
Количество раздаточных рукавов 1 — 4 шт.
Количество выдаваемых сортов нефтепродуктов 1 — 2 шт.
Предел точности 0,25%
Масса бензоколонки 190 — 220 кг.
Гидравлика всасывающая / напорная
Температурный диапазон от +50 до -45°С
Наличие суммирующего счетчика на каждый вид топлива

   Технические характеристики «АСИ ТРК Северянка»

Габариты (длинна, ширина, высота)мм 900х600х1670
Расход (по виду топлива) 50 л/мин
Количество раздаточных рукавов 1 — 4 шт.
Количество выдаваемых сортов нефтепродуктов 1 — 2 шт.
Предел точности 0,25%
Масса бензоколонки 190 — 220 кг.
Гидравлика всасывающая / напорная
Температурный диапазон от +50 до -60°С
Наличие суммирующего счетчика на каждый вид топлива

Герконовые датчики предельных уровней ПМП 052

Принцип действия основан на применении герконов (магниточувствительных герметичных контактов), изменяющих свое состояние (замкнут/разомкнут) под воздействием магнитного поля кольцевого магнита поплавка, перемещающегося по направляющей — трубе 18 мм, внутри которой находятся герконы. Точность контроля уровня достигает ± 2 мм. Они имеют увеличенное число контрольных уровней и позволяют определять относительное заполнение емкости. на каждый резервуар устанавливается один датчик. Стоимость: Датчик предельных уровней: 8 968 руб. Контроллер: 6 270 руб.

На АЗС имеется шкаф управления ТРК — который представляет собой металлический/пластиковый контейнер для монтажа на поверхность стен внутри операторской. В нем размещаются автоматы защиты электродвигателей ТРК (в том числе — защита от отключения одной из фаз), контакторы, блоки управления датчиками предельных уровней в резервуарах (если входит в комплект поставки) и коммутаторы нагрузок (при использовании погружных насосов).

Шкаф управления поставляется в комплекте с кабельными соединениями, необходимыми для подключения ТРК.

Стоимость:82 тыс. руб.

Специфика назначения

АЗС сегодня есть в каждом населённом пункте, ведь на дорогах появляется всё больше автомобилей, мотоциклов, мопедов, которые требуют топлива для своей работы.

Поэтому обустройство заправочной станции – очень выгодное и рентабельное вложение денег. Этот бизнес всегда будет востребованным, риски прогореть минимальны. Конечно, при условии правильной организации работы и наладки комплекса.

Состоит АЗС из нескольких элементов: хранилище и установки для раздачи топлива. Их количество должно соответствовать видам и маркам топлива. То есть, для каждого топлива требуется индивидуальная установка.

В целом, ТРК относятся к автозаправочному оборудованию, без которого невозможно полноценное функционирование АЗС. На каждой заправке встречается как минимум пара таких установок, на крупных комплексах их насчитывается более десятка.

Основное назначение, как ясно из названия, заключается в выдаче топлива из резервуара-хранилища непосредственно в бак транспортного средства или в запасную ёмкость (канистра). Кроме того, установки оснащены специальным счётчиком. Он позволяет вести учёт расходованных литров.

Конструктивное исполнение такого оборудования довольно сложное. Состоит оно из нескольких технологических частей:

  • корпус со счётчиком;
  • гибкий шланг;
  • пистолет;
  • насос.

Принцип действия предельно простой: оператор задаёт команду, устройство запускается и начинает отбирать жидкость из резервуара хранилища, поставляя её непосредственно к ёмкости пользователя. Специальные контрольные приборы позволяют мониторить расход топлива, снижая риск перелива или недолива.

По назначению колонки различают на бензиновые, газовые и для ДТ. Они пригодны для работы с любой маркой топлива.

Контролирующие органы

При открытии данного вида организации в процессе ее функционирования согласовывать свою деятельность владельцу нужно будет:

  1. Управлением по архитектуре и градостроительству.
  2. Комитетом по охране ОС (окружающей среды).
  3. Управлением по энергонадзору.
  4. ГИБДД.
  5. Управлением противопожарной службы (ГПН).
  6. Роспотребнадзором (СЭС).

Имейте в виду, что на региональном уровне местная администрация может издать Постановление или поручить соответствующим структурам разработать иные регламентирующие деятельность АЗС документы способствующие повышению:

  • качества услуг;
  • скрупулезности выполнения экологических и санитарных нормативов;
  • пожарной безопасности (ПБ).

И даже созданию и поддержанию стилевой гармонии городских построек. В свое время такое постановление было принято в Вологодской области. Поэтому при подготовке к открытию АЗС уточните в местных контролирующих структурах нет ли специальных региональных актов, описывающих требования:

  • архитектуре АЗС;
  • выбору территории;
  • зданиям и сооружениям;
  • оборудованию;
  • системе безопасности.

Открывая АЗС будьте готовы к частым визитам инспекторов из нефтеинспекции, ГПС, налоговых органов и других.

Имейте в виду, что АЗС могут быть стационарными и передвижными, контейнерными, модульными, блочными, топливозаправочными и т.п. В зависимости от размеров и мобильности будут меняться и объем требований контролирующих органов.
