Тормозная система автомобиля, устройство, принцип работы

Классификация тормозных систем автомобиля

Тормозная система автомобиля состоит из нескольких видов механизмов, каждый из которых выполняет определенные функции.

Одни из них взаимосвязаны между собой, другие могут выполнять несколько функций одновременно.

Но в целом, тормозная система включает в себя такие их виды:

  • Рабочий механизм;
  • Стояночный;
  • Запасной;
  • Вспомогательные.

Рабочий тормоз является основным.

Именно при помощи него осуществляется замедление движения вплоть до полной остановки во время движения.

Управляется он за счет педали, установленной в салоне. Нажимая на нее ногой с разным усилием, водитель регулирует скорость замедления автомобиля.

Для исключения повышения оборотов силовой установки с одновременным замедлением, управление педалями акселератора и тормоза осуществляется одной ногой — правой. То есть, водитель либо управляет мотором, либо тормозами.

Стояночный тормоз.

Предназначен для обездвиживания автомобиля во время стоянки и предотвращения самовольного его передвижения.

Организована работа этого типа тормозов так, что при стоянке водитель блокирует вращение колес.

Для этого также можно задействовать трансмиссию автомобиля (включенная передача не дает свободно вращаться колесам), но при постановке машины под уклоном трансмиссия не всегда может удержать автомобиль.

Используя же трансмиссию в паре со стояночным тормозом, можно достаточно эффективно обездвижить автомобиль, особенно если ручник послаблен и «не держит» автомобиль.

Дополнительно ручной тормоз является вспомогательным средством при начале движения на подъем.

Поскольку водитель не может одновременно управлять двумя педалями – газом и тормозом, то высока вероятность, что при попытке тронуться с места на подъем автомобиль откатиться назад.

В случае же использования ручника, машину можно удерживать, пока двигатель не сможет сдвинуть авто с места, а после тормоз отпустить, тем самым исключив вероятность отката назад.

Сейчасчитают Система полного привода S-AWC на Outlander – маркетинговый ход или супер-управление всеми колесами

3.9k

Водительское удостоверение на велосипед и электросамокат. Будут ли они введены в 2021 году?

3.6k

Запасной тормоз.

Реализуется далеко не на всех автомобилях. Предназначен он для обеспечения торможения автомобиля в случае отказа рабочего механизма.

Может быть реализован как отдельная автономная система, воздействующая на тормозные механизмы колес, или же запасной тормоз может быть частью контура рабочей системы.

Зачастую этот тип на легковые авто не устанавливается, а его роль выполняется стояночный тормоз.

Вспомогательные механизмы.

Встречаются на грузовых автомобилях и позволяют разгрузить рабочий тормоз при движении на затяжных спусках.

Также к вспомогательным механизмам относятся контуры системы, отвечающие за срабатывание тормозных механизмов прицепов.

Обслуживание тормозов и характерные неисправности

Тормозные колодки являются классическими расходниками, и их меняют при критическом износе. Операция контроля их состояния обязательна при каждом ТО. Проверяются и диски на критическую толщину, но служат они дольше.

Регулярной замене подвергается жидкость в гидроприводе. Она имеет свойство накапливать влагу (гигроскопичность), после чего снижается такой её важный параметр, как температура кипения. Если тормозная жидкость закипит от перегрева в рабочих цилиндрах, то тормоза пропадут полностью, газы сжимаемы и усилие не передают. К тому же старая жидкость провоцирует коррозию и утечки. Малейшие следы подтекания недопустимы, это прямой путь к завоздушиванию привода и отказу.

В тяжёлых условиях работают колёсные тормозные шланги, их надо осматривать и менять при появлении трещин. Шланг состоит из двух слоёв с кордом между ними, но попадание воды и грязи через внешнюю оболочку быстро приводит армирующий корд в негодность. После этого шланг не сможет держать давление и соответствующий контур откажет.

Тормозная система подлежит ревизии при появлении и прочих признаков:

  • вибрации при замедлении;
  • посторонние шумы на торможении;
  • сниженная эффективность;
  • изменение положения педали, провалы или мягкость;
  • индикация неисправности ABS;
  • сигналы индикаторов о минимальной толщине фрикционных накладок;
  • увеличение усилия на педали;
  • неравномерный износ или выкрашивание накладок колодок.

При эксплуатации тормоза требуют бережного обращения, их нельзя интенсивно использовать на автомобилях, не предназначенных специально для спорта. Достаточно одного интенсивного торможения с высокой скорости, чтобы колодки потеряли свои свойства из-за перегрева, а несколько торможений подряд, например, в горах, полностью уничтожат колодки, вероятно и диски. Необходимо чаще использовать торможение двигателем и не давать автомобилю набирать большую скорость на затяжных спусках, велика вероятность того, что остановить его уже не получится.

Механический тормоз

Механические тормоза стали применяться с появлением барабанных тормозных механизмов, устанавливаемых между колесом и его осью.

Состоял такой тип тормозов из механизмов, включавших в себя:

  1. Тормозной барабан;
  2. Колодки;
  3. Кулачковый вал и пружины, устанавливаемых на каждую ось колеса;
  4. Механизма управления, состоящего из системы тросиков и тяг.

Водитель при надобности воздействовал на механизм управления. Его усилие посредством тяг и тросиков передавалось на кулачковый вал.

Этот вал проворачивался и начинал разжимать колодки, заставляя их прижиматься к барабану. Возникающее трение замедляло вращение колеса.

Как рабочий тормоз такой тип привода уже не применяется, разве что в качестве стояночного тормоза он еще используется, но только на авто, оснащенных барабанными механизмами хотя бы на одной оси.

Обслуживание тормозных дисков и колодок

Износ и замена дисков

Износ тормозных дисков напрямую связан со стилем вождения автомобилиста. Степень износа определяется не только километражем, но и ездой по плохим дорогам. Также на степень износа тормозных дисков влияет их качество.

Минимально допустимая толщина тормозного диска зависит от марки и модели транспортного средства.

Основными факторами, указывающими на то, что передние или задние тормозные диски необходимо менять, являются:

  • биение дисков при торможении;
  • механические повреждения;
  • увеличение тормозного пути;
  • снижение уровня рабочей жидкости.

Износ и замена колодок

Износ тормозных колодок, прежде всего, зависит от качества фрикционного материала. Немаловажную роль играет и стиль вождения. Чем интенсивнее будет торможение, тем сильнее износ.

Передние колодки изнашиваются быстрее задних за счет того, что при торможении они испытывают основную нагрузку. При замене колодок лучше менять их одновременно на обоих колесах, будь-то задние или передние.

Неравномерно могут изнашиваться и колодки, установленные на одну ось. Это зависит от исправности рабочих цилиндров. Если последние неисправны, то они сдавливают колодки неравномерно. Разница в толщине накладок в 1,5-2 мм может говорить о неравномерном износе колодок.

Существует несколько способов, позволяющих понять, нужно ли менять тормозные колодки:

  1. Визуальный, основанный на проверке толщины фрикционной накладки. На износ указывает толщина накладки в 2-3 мм.
  2. Механический, при котором колодки оснащаются специальными металлическими пластинками. Последние по мере истирания накладок начинают соприкасаться с тормозными дисками, из-за чего скрипят дисковые тормоза. Причиной скрипа тормозов является истирание накладки до 2-2,5 мм.
  3. Электронный, при котором используются колодки с датчиком износа. Как только фрикционная накладка сотрется до датчика, его сердечник соприкоснется с тормозным диском, электрическая цепь замкнется и загорится индикатор на приборной панели.

Системы безопасности

  • Распределения усилий (EBD);
  • Противопробуксовочная (ASR);
  • Курсовой устойчивости (ESP);
  • Экстренного торможения (BA);
  • Имитации блокировки дифференциала.

Системы активной безопасности Установить все эти системы удалось благодаря использованию дополнительных модулей:

  • рабочего модуля (исполнительного механизма, врезанного в магистрали тормозной системы);
  • электронного блока, управляющего модулем;
  • датчиков определения скорости вращения колес.

Работают эти составляющие в зависимости от того, какая система безопасности задействуется. К примеру, при включении ABS во время торможения блок управления «следит» посредством датчиков за скоростью вращения колес. При обнаружении, что одно из них замедляется быстрее, блок подает сигнал на модуль, и последний при помощи клапанов снижает давление жидкости в магистрали этого колеса.

Тормозная система постоянно совершенствуется. Но если рассматривать только механическую составляющую, то особых улучшений она не требует. Поэтому ее доработки сводятся к использованию новых материалов при изготовлении дисков, барабанов, колодок.

А вот электронная составляющая доработкам подвергается чаще. Но здесь все сводится к расширению функционала блока управления. По такому принципу построены практически все системы безопасности, поскольку основой для них выступает ABS. Хотя все чаще системы, построенные на базе тормозов, взаимодействуют с другими, не относящимися к тормозной системе. К примеру, при срабатывании ESP, включаются не только тормозные механизмы, а и системы, следящие за работой мотора.

Разновидности

Тормоза на авто применяться начали сразу с момента появления машин. Первые системы были примитивными и простыми, но со своей задачей справлялись, поскольку и скорость движения автотранспорта была невысокой. По мере усовершенствования авто дорабатывались и тормоза. Также были разработаны различные виды тормозных систем со своими конструктивными отличиями и особенностями.

В целом, все виды тормозных систем, используемых на транспорте можно разделить по категориям:

  1. Назначение
  2. Тип привода
  3. Устройство рабочих механизмов

Поскольку эта система должна осуществлять ряд функций, то в конструкции авто применяется несколько видов тормозов, и у каждого из них свое назначение.

Виды по назначению

На легковых машинах применяется два вида тормозов – рабочий и стояночный. Дополнительно же на автотранспорте могут применяться еще резервный и горный тормоза.

Рабочим осуществляется замедление машины вплоть до полного прекращения движения. Особенность их работы заключается в том, что скорость замедления зависит от силы нажатия на тормозную педаль.

Стояночный тормоз, как понятно из названия, предназначен для обездвиживания авто на стоянке. Благодаря ему колеса блокируются, и машина не сможет самовольно откатиться.

Резервный тормоз, еще называют аварийным. Нужен он для обеспечения остановки авто при поломке рабочей системы. На легковых моделях обычно резервного тормоза как отдельно стоящей системы нет, а его функцию выполняет стояночный тормоз.


Горный тормоз применяется на грузовиках. Суть его заключается в принудительном сбросе оборотов двигателя при движении с горы, что позволяет замедлить авто без использования рабочего тормоза, чтобы исключить перегрев и отказ рабочих механизмов.

Типы привода

Существующие виды тормозных систем различаются и по типу привода. В задачу привода входит передача усилия рабочие механизмы или выполнение определенных действий с их составными частями.

Их можно разделить на:

  1. Механический
  2. Гидравлический
  3. Пневматический
  4. Комбинированный

В механическом типе водитель воздействует на рабочие узлы посредством систем тяг, тросов и рычагов. Для рабочих тормозов этот тип привода обычно не используется, зато он нередко применяется на стояночном тормозе.

Гидравлический – самый распространенный на легковушках привод. Построен он на физическом свойстве жидкости — несжимаемости. Это позволяет использовать жидкость для передачи усилия на рабочие механизмы.


Устройство простейшей системы тормозов

Пневматический привод применяется на грузовиках. Здесь основным рабочим телом выступает сжатый воздух, нагнетаемый компрессором. Водитель же нажимая на педаль, открывает каналы, по которым воздух подается в специальные камеры связанные с рабочими механизмами.

Комбинированные приводы обычно используются на спецтехнике. Такой привод может включать в себя конструктивные элементы перечисленных типов приводов. К примеру, он может быть гидромеханическим, электромеханическим и т. д.

Разновидности рабочих механизмов

Рабочие механизмы воздействуют на колеса, обеспечивая замедление их вращения. То есть, это основные элементы тормозной системы. Они могут быть ленточными, дисковыми и барабанными. Первый тип практически не используется и его можно встретить только на спецтехнике. Суть работы его сводится к тому, что на оси, которая передает вращение на колесо, сделан барабан, с одетой на нем лентой. При торможении водитель воздействует на ленту, натягивая ее, и за счет трения скорость вращения барабана замедляется.

Дисковые механизмы – одни из самых распространенных на легковых машинах. Здесь основным рабочим элементом выступает диск, жестко посаженный на колесную ступицу. Привод системы связан с суппортом, установленном на тормозном диске. В нем установлены фрикционные колодки. При торможении посредством суппорта осуществляется прижим колодок к диску, и трение между ними замедляет вращение ступицы.

В барабанных тормозах вместо диска используется барабан, посаженный на ступицу. Внутри него на неподвижной части ступицы размещены две колодки в виде полумесяцев. При торможении привод обеспечивает разжатие колодок, в результате они прижимаются к барабану и замедляют его вращение.

Типы тормозных систем автомобиля

  • рабочая;
  • запасная;
  • стояночная;
  • вспомогательная.

Рассмотрим каждый из этих типов более подробно.

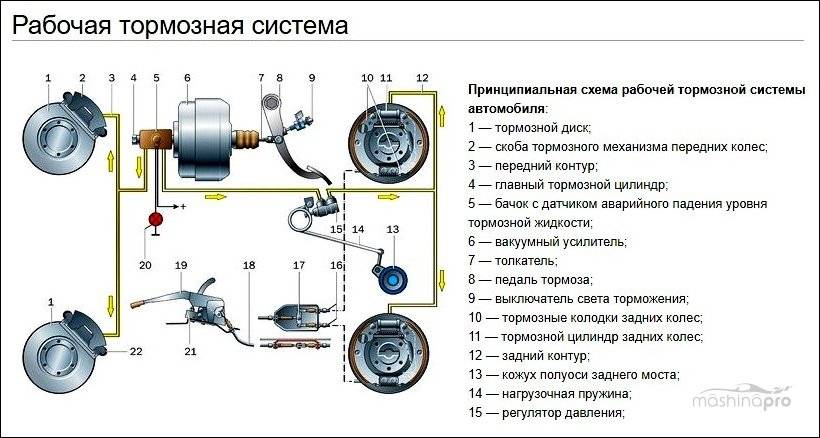

Рабочая

Под рабочей тормозной системой понимается совокупность деталей и узлов, которые обеспечивают штатную остановку транспортного средства. Ее устройство и схема работы описаны выше.

Запасная

Запасная система предусмотрена на тот случай, если откажет рабочая. Ее главное назначение – выполнение аварийного торможения и предотвращение дорожно-транспортного происшествия. Она может быть реализована по-разному, но чаще всего встречаются 2 варианта.

  • Контур рабочей. В этом случае она представляет собой отдельный замкнутый контур рабочей системы, который активизируется при отказе тормозов. Для такой системы используют название двухконтурная.
  • Отдельная подсистема. В данном случае запасная система выполняется в виде отдельной подсистемы, которая никак не связана с основной. Подобная конструкция считается более надежной, так как позволяет выполнить торможение даже в случае серьезных неисправностей.

Стояночная

Используется для того, чтобы удерживать транспортное средство на одном месте в течение длительного времени. Срабатывает при включении ручного тормоза. В подавляющем большинстве случаев является механической и не использует для усиления гидравлику или пневматику.

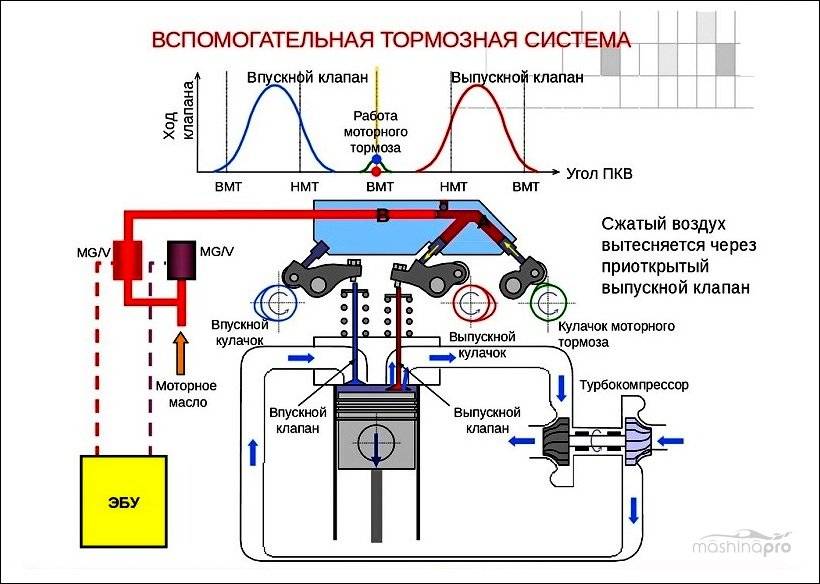

Вспомогательная

Предназначена для поддержания постоянной скорости машины в течение продолжительного времени (например, при длительных спусках, или там, где нужно долго ехать на холостом ходу). Устанавливается на грузовых автомобилях с пневматической системой торможения. Подразумевает подачу в цилиндры не топливной смеси, а воздуха под давлением. В результате силовой агрегат не только не приводит транспортное средство в движение, но и препятствует такому движению.

Воздух в цилиндры подается непосредственно из пневмосистемы – она связана с ними посредством специальной заслонки, которая открывается после нажатия соответствующей кнопки, установленной в салоне автомобиля.

Использование вспомогательной системы значительно снижает нагрузку на рабочую, тем самым предотвращая ее преждевременный износ и возникновение неисправностей. Кроме того, подобное передвижение гораздо безопаснее – если один из узлов выйдет из строя, то его функции выполнит второй. Это особенно актуально для большегрузных авто.

Виды тормозных систем автомобиля

Для реализации хорошего и стабильного торможения,
конструкторы предусмотрели в автомобиле несколько видов тормозов.

Рабочая

Первоочередная функция этого узла — снижать скорость
вращения колес машины вплоть до окончательной остановки. На автомобилях
современного образца рабочий тормоз состоит из нескольких компонентов
(подробнее ниже).

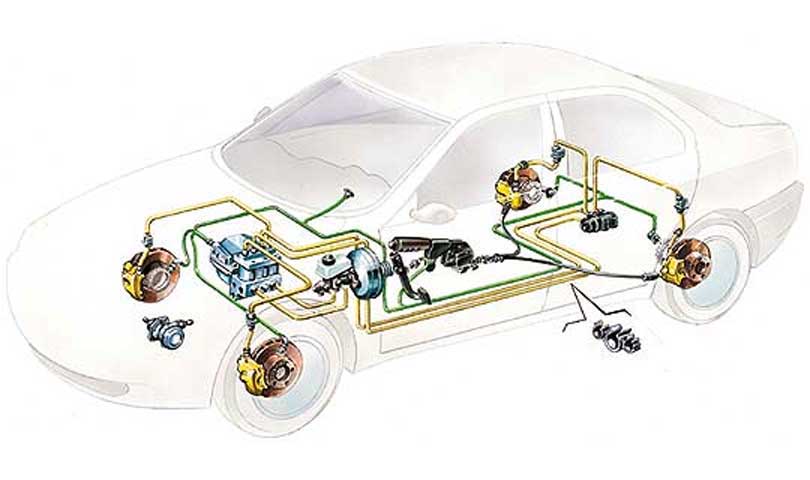

Схема тормозной системы автомобиля
Схема тормозной системы автомобиля

Работа тормозной системы основана на простейшем
принципе — при включении привода, гидравлическое давление повышается. Активируются
цилиндры, срабатывают колодки, вращение колес замедляется, и машина
останавливается.

Запасная

Служит для экстренной или аварийной остановки
машины, если главный тормоз отказал или неисправен. Практически выполняет аналогичную функцию блокировки колес.
Может работать как
самостоятельный узел или часть основной — например, реализуется один из
контуров привода.

Запасная тормозная система
Схема запасной тормозной системы

Стояночная

Эта часть тормоза выполняет другую функцию —
удерживает автомобиль на спусках и при длительных стоянках, блокируя задние
колеса. Также она поможет при аварийном/экстренном торможении, когда остальные
системы неисправны. Этот вид тормоза часто называют ручным, так как задействуют
его привод на многих автомобилях рукой (исключение, Мерседес-Бенц).

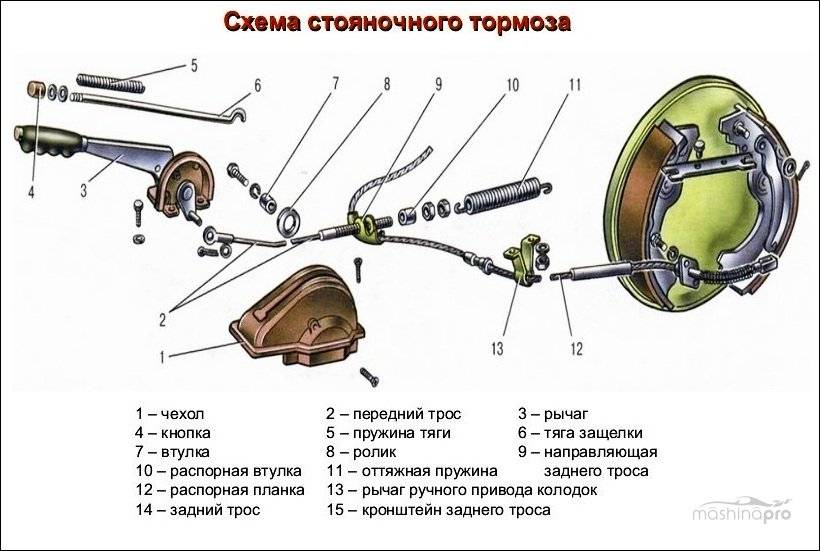

Стояночный тормоз
Схема стояночного тормоза

Диагностика тормозной системы

Для диагностирования общей эффективности тормозной системы зачастую применяются специальные стенды.

Наибольшее распространение получили барабанные стенды, позволяющие определить усилие, создаваемое тормозной системой на каждом колесе и время срабатывания системы.

Затем исходя из показаний, производится обслуживание и ремонт.

Народные методы диагностики тормозов.

Одним из таких методов является замер тормозного пути. Именно этот метод положен в основу площадочного стенда.

Суть метода сводиться к движению авто с определенной скоростью по ровной площадке с последующим экстренным торможением.

После этого замеряется тормозной путь и на основе замеров и сравнения их с номинальным значением, указанным в тех. документации к авто, определяется эффективность тормозов.

К примеру, на ВАЗ 2109 в полностью загруженном состоянии тормозной путь на сухой ровной поверхности при скорости 80 км/ч должен составлять примерно 38 м.

Значение меньше или таковое указывает на отличную работу тормозов, большее значение сигнализирует о проблемах в работе.

Недостатком этого метода является невозможность определения эффективности работы тормозов на каждом колесе и время срабатывания привода.

Также на показания в значительной мере влияют дорожные условия при проведении диагностики (мокрая поверхность дороги или сухая и т.д.).

Как правильно эксплуатировать

Сразу после посадки в автомобиль, необходимо проверить положение рычага ручного тормоза. Также следует проверять его перед любым стартом, на ручнике ездить нельзя, поскольку это приводит к перегрузкам двигателя и быстрому износу элементов тормозной системы (диски, колодки).

Что касается постановки на ручник автомобиля в зимнее время года, то эксперты делать этого не рекомендуют, поскольку это может привести к блокировке колёс и невозможности движения. Растопленный снег, грязь, налипшие на колёса ночью может приморозить, колодки примерзают к дискам или барабану

Если применять силу, то можно повредить систему, требуется прогрев колёс паром, кипятком или осторожно паяльной лампой

В автомобилях, оснащённых автоматом, стояночный тормоз также следует использовать, несмотря на наличие режима «паркинг» у коробки. Это позволит снизить нагрузки на механизм блокировки вала, также обеспечит жёсткое удержание авто на месте, иногда в ограниченном месте можно случайно наехать на соседний автомобиль.

Дисковый тормоз

По конструктивному исполнению дисковых тормозных механизмов их подразделяют на открытые и закрытые, одно- и многодисковые, а в зависимости от конструкции диска различают механизмы со сплошным и вентилируемым, металлическим и биметаллическим дисками.

Самый простой, сплошной диск применяется в тех случаях, когда возможно активное охлаждение дискового тормоза. Вентилируемый диск выполняется в виде крыльчатки-турбины.

По способу крепления скобы различают дисковые тормозные механизмы с фиксированной и плавающей скобой.

Дисковый тормоз с фиксированной скобой обеспечивает большое приводное усилие и повышенную жесткость механизма. В дисковом тормозе вращающейся деталью является тормозной диск 7, изготовленный, как правило, из чугуна и жестко прикрепленный к ступице колеса. К диску с двух сторон прижимаются тормозные колодки 3 с фрикционными накладками 11, установленные в защитном суппорте 4, прикрепленном к неподвижной стойке подвески. Внутри суппорта в специальные пазы установлены цилиндры 7 с поршнями, прижимающие тормозные колодки к диску в момент торможения. Под действием сил трения вращение диска прекращается, колеса автомобиля останавливаются. Снаружи тормозной диск закрыт диском колеса, а изнутри — защитным штампованным кожухом 2.

Дисковые тормоза устанавливают на некоторых моделях грузовых автомобилей на передних колесах. Для управления такими тормозами применяется в основном гидравлический привод. Тормозная жидкость подается в полость тормозного цилиндра по трубкам от главного тормозного цилиндра. Для соединения тормозных цилиндров, расположенных по обе стороны диска, и выравнивания давления тормозной жидкости служит трубка 5. Тормозные колодки перемещаются в осевом направлении на специальных пальцах, служащих направляющими.

Дисковые тормоза, работающие в масле, широко используются в трансмиссиях современных гусеничных машин.

Тормоза с гидравлическим приводом

В легковых автомобилях распространение получил гидравлический тип привода.

В целом рабочий тормоз состоит из пяти элементов, цепь расположения которых выглядит так:

  • Педаль;
  • Усилитель (вакуумный);
  • Главный тормозной цилиндр;
  • Трубопроводы;
  • Рабочие цилиндры (входящие в конструкцию исполнительных механизмов);

В основу работы всей этой системы положена такое свойство жидкости, как отсутствие изменения объема при создании давления на нее (она не сжимается).

Благодаря этому и существует возможность использования жидкости в качестве элемента для передачи усилия.

Принцип работы такой системы очень прост: водитель прикладывает усилие, нажимая на педаль, а имеющийся в конструкции усилитель повышает его.

Далее усилие передается на поршни главного цилиндра. Те, перемещаясь, создают давление на жидкость, из-за чего она выдавливается из цилиндра, и по трубопроводам подается на рабочие цилиндры.

Поршни рабочих механизмов от полученного воздействия жидкости перемещаются, обеспечивая срабатывание рабочего механизма.

У барабанного механизма имеется два поршня рабочего цилиндра, которые взаимодействуют с колодками.

У дисковых тормозов в суппорте установлен только один рабочий цилиндр с поршнем. Но сам суппорт может перемещаться по своим осям крепления.

У этого механизма тормозной диск располагается между двух колодок, установленных в суппорте.

Поршень при создании давления на него прижимает только одну колодку к диску, вторая же прижимается суппортом, который смещается при давлении поршня в колодку и диск.

Данный тип привода сейчас оснащается дополнительными механизмами и системами, такими как вакуумный усилитель, облегчающих водителю создание усилие на жидкость, а такжеABS система, которая исключает полную блокировку колес при торможении, что не дает авто пойти юзом и значительно уменьшает тормозной путь.

При отпускании педали, установленные в главном цилиндре пружины, возвращают поршни в начальное положение, что приводит к сбросу давления в системе, и возврат рабочих поршней в исходную позицию.
