Тормозная система КамАЗ-4310, устройство, принцип работы

Рабочая тормозная система автомобиля КАМАЗ-4310

На автомобиле КАМАЗ-4310 установлены четыре тормозные системы — рабо­чая, стояночная, запасная и вспомогательная. Кроме того, автомобиль имеет систему аварийного растормаживания и приборы двухпроводного и однопроводного привода тормозных систем прицепов.

Рабочая тормозная система автомобиля КАМАЗ-4310 состоит из шести тормозных механизмов и пневматичес­кого привода.

Тормозные механизмы служат для создания искусственного сопротивления движению. На грузовых автомобилях применяются барабанные, колодочные тормозные механизмы с внутренним расположением колодок. Механизмы установлены во всех шести колесах. Основные детали тормозного механизма: тормозной барабан, опорный диск 2 (рис. 143) две колодки 7 с фрикционными накладками 9, две эксцентриковые оси 1, четыре стяжных пружины 8, разжимной кулак 12 с валом, щиток 3, регулировочный рычаг 14.

Рис.143. Тормозной механизм автомобиля КамАЗ-4310: 1 — эксцентриковая ось; 2 — опорный диск; 3 — щиток; 4 — гайка оси; 3 — накладка осей; 6 — чека оси; 7 — колодка; 8 — стяжная пружина; 9 — накладка колодки; 10 — кронштейн; 11 — ось ролика; 12 — разжимной кулак; 13 — ролик; 14 — регулировочный рычаг

Пневматический привод рабочей тормозной системы предназначен для приведения в действие тормозных механизмов. Он является составной частью общей пневматической системы автомобиля (рис. 145), в которую входят:

  • система питания пневмопривода тормозов сжатым воздухом,
  • контур привода тормозов колес передней оси,
  • контур привода тормозов колес задней тележки,
  • контур привода тормозов стояночной и запасной тормозных систем,
  • контур привода вспомогательной тормозной системы и питания других по­требителей,
  • привод тормозов прицепа,
  • контур привода системы аварийного растормаживания тормозов стояночной тормозной системы,
  • а также систе­ма сигнализации и контроля за состоянием пневматической системы и ее частей.

Рис 145. Схема пневматического привода тормозных систем автомобиля КамАЗ-4310: 1 — тормозная камера передних колес; 2- клапан контрольного вывода; 3 – контрольные лампы и зуммер; 4 — двухстрелочный манометр; 5 — кран аварийного растормаживания; 6 — кран управления стояночным тормозом; 7 — кран у правления вспомогательным тормозом; 8 -датчик включения электромагнитного клапан прицепа; 9 — компрессор; 10 — пневмоцилиндр привода рычага останова двигателя; 11 — пневмоцилиндр привода вспомогательного тормоза; 12 -регулятор давления; 13 — предохранитель против замерзания; 14 — двухсекционный тормозной кран; 15 — тройной защитный клапан; 16, 31 — пожарные защитные клапаны; 17, 18, 19 — датчики падения давления; 20 — конденсационный воздушный баллон; 21 — воздушные баллоны третьего контура; 22 — воздушный баллон первого контура.; 23 — воздушные баллону второго контура; 24 — кран слива конденсата; 25 — клапан ускорительный; 26 — двухмагистральный перепускной клапан; 27 — датчик включения стояночного тормоза; 28 — пружинный энергоаккумулятор; 29 -тормозная камера колес: заднего и промежуточного мостов; 30 — клапан управления тормозами прицепа с двухпроводным приводом; 32 -датчик включения сигнала торможения; 33 — клапан управления тормозами, прицепа с однопроводным приводом; 34 — разобщительный кран; 35 -задний фонарь; 36 — соединительная головка типа «Палм»; соединительная головка типа А; А, В, С, Д, Е — клапаны контрольных выводов; R — к питающей магистрали двухпроводного привода; Р — к соединительной магистрали однопроводного привода; N — к управляющей магистрали двухпроводного привод.

www.maxikamavto.ru

Сигналы экстренного оповещения и контроля КамАЗ

Индикация работает благодаря датчикам, расположенным по периметру системы. Индикаторы срабатывают от действия систем (исключение — вспомогательные), контакты инициируют сигнальные лампы работать. Измерители, контролирующие уровень напора стоят в ёмкостях. Низкий напор инициирует замыкание, как результат, горят лампы сигнала приборной доски машины, слышно акустическое предупреждение.

Перепускные устройства контроля.

Назначение, контролировать и диагностировать пневмопривод, если надо, стравливать излишки воздуха. КамАЗ-5410, и др. используют приводящие в действие устройства, тормозящие прицепное оборудование. Устройства поддержания давления на нужном уровне делают возможным объединять машину и сцепку, оснащённую тормозной пневматикой.

КамАЗ 5410:

Эксплуатационные показатели тормозов КамАЗ:

ПараметрДанные параметра
Тип тормозовБарабанные
Сечение барабана, м.0,4
Размер накладываемого материала, м0,14
Площадь накладываемого материала, м26,3
Размер штока регулировки, м.:
Колёсная пара, нос (5320, 55102), м0,125
Колёсная пара (средина и корма), м
Автомобили: 5320, 551020,125
Автомобили: 65115(самосвал)0,150
Перемещение штока, м:
Колёсная пара, нос (5320, 5410, 55102, 5511)0,02-0,03
Колёсная пара (средина, корма), м
Автомобили: 5320, 5410, 551020,02-0,03
Автомобиль: 541220,025-0,035
Камерынос 0,024, средина и зад 0,020/0,020
Устройство повышения давления2-х цилиндровый (поршень)
Камера: ход, сечение, м0,06х0,038
Воздух, подача, литров в минуту220
ДействиеШестерёнка
Отношение ведомой/ведущей шестерни0,94
Баллоны:
Итого, штук6
Объём, литров120
Предохранитель замерзания, объём, мл200 / 1000
Выпуск, сопротивление кгс/см21,7-1,9

Стоимость

Новый вариант модели КамАЗ 53215 имеет цену порядка 1,9 млн. рублей. При наличии дополнительных возможностей цена увеличивается на 500-750 тысяч рублей.

Машины б/у в большом количестве предлагаются на рынке: стоимость их может составлять 1,7-2,1 миллиона рублей. Также автомобиль сдается для осуществления работ разного характера в аренду: час стоит порядка 1100-1600 рублей.

Надежность и комфортабельность КамАЗ 53215 в сочетании с ее высокой грузоподъемностью при учете доступной стоимости — важные достоинства модели. Некоторые параметры уступают импортным аналогам, однако демократичность цены сразу привлекает покупателей.

Технические характеристики

Технические характеристики КамАЗ свидетельствуют о его мощности и широкой области использования в грузоперевозках. Особенности:

  • габаритные размеры (д*ш*в) — 3,4*2,5*2,9 м;
  • грузоподъемность — 6 т;
  • полный вес — 15 т;
  • заправочные объемы бака — 125*2 л;
  • расход топлива на 100 км — 30 л.

Езда по бездорожью и высокая грузоподъемность сделали самосвал универсальным во многих сферах промышленности.

Силовой агрегат

У двигателя КамАЗ-4310 существует 2 вариации. Первые экземпляры оснащались силовым агрегатом 210 л.с. На современных машинах мощность двигателя составляет 430 л.с. Для этого потребовалась установка силовых агрегатов с 8-ю цилиндрами.

Особенности мотора у КамАЗа:

  • крутящий момент — 637 Н/м;
  • V-образное расположение цилиндров;
  • рабочий объем — 10,9 л;
  • максимальная скорость — 85 км/ч, машина разгоняется до этого показателя за минуту;
  • тормозной путь — 17,2 м.

Серии 101 и 106 имеют силовые агрегаты повышенной мощности. Норма расхода топлива по сравнению с более современными моделями повышена.

Трансмиссия

Трансмиссия у транспортного средства универсальная, имеет полный привод. Отличительные особенности:

  • блокировка межосевого дифференциала;
  • синхронизация 2 и 5 скоростей коробки передач;
  • несколько режимов раздатки;
  • дистанционное управление;
  • двухступенчатый редуктор.

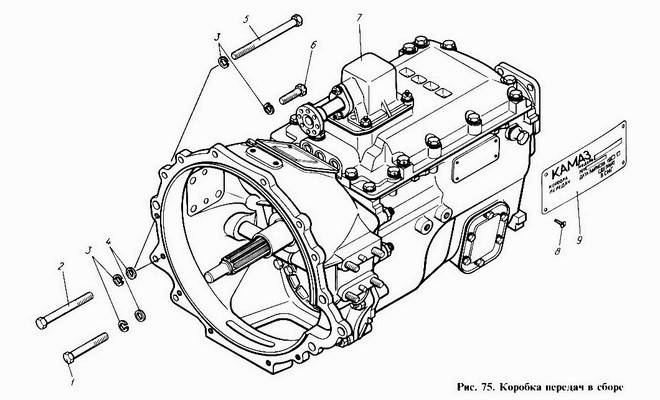

Механическая коробка передач стандартная, оснащена 5 передачами и дополнительным механизмом. Назначение раздаточной коробки — равномерное распределение между колесами крутящего момента.

Мощность от двигателя передает карданная передача. Устройство предполагает 4 карданных вала: привод заднего, среднего, промежуточного и переднего моста.

Рулевой механизм состоит из гидроусилителя, винта с шариковой гайкой, поршня-рейки.

Подвеска

Независимая подвеска образована:

  • передними полуэллиптическими рессорами;
  • амортизаторами;
  • реактивными штангами.

ТТХ подвески позволяют машине преодолевать препятствия глубиной до 1,5 м.

Тормозная система

Тормозная система барабанного типа с пневматическим 2-контурным приводом. Транспорт дополнительно оснащен стояночным, запасным и вспомогательным тормозом. Диаметр барабана — 400 мм, кулачковый тип разжима. Претерпела изменение воздушная система, эффективность ее работы стала выше.

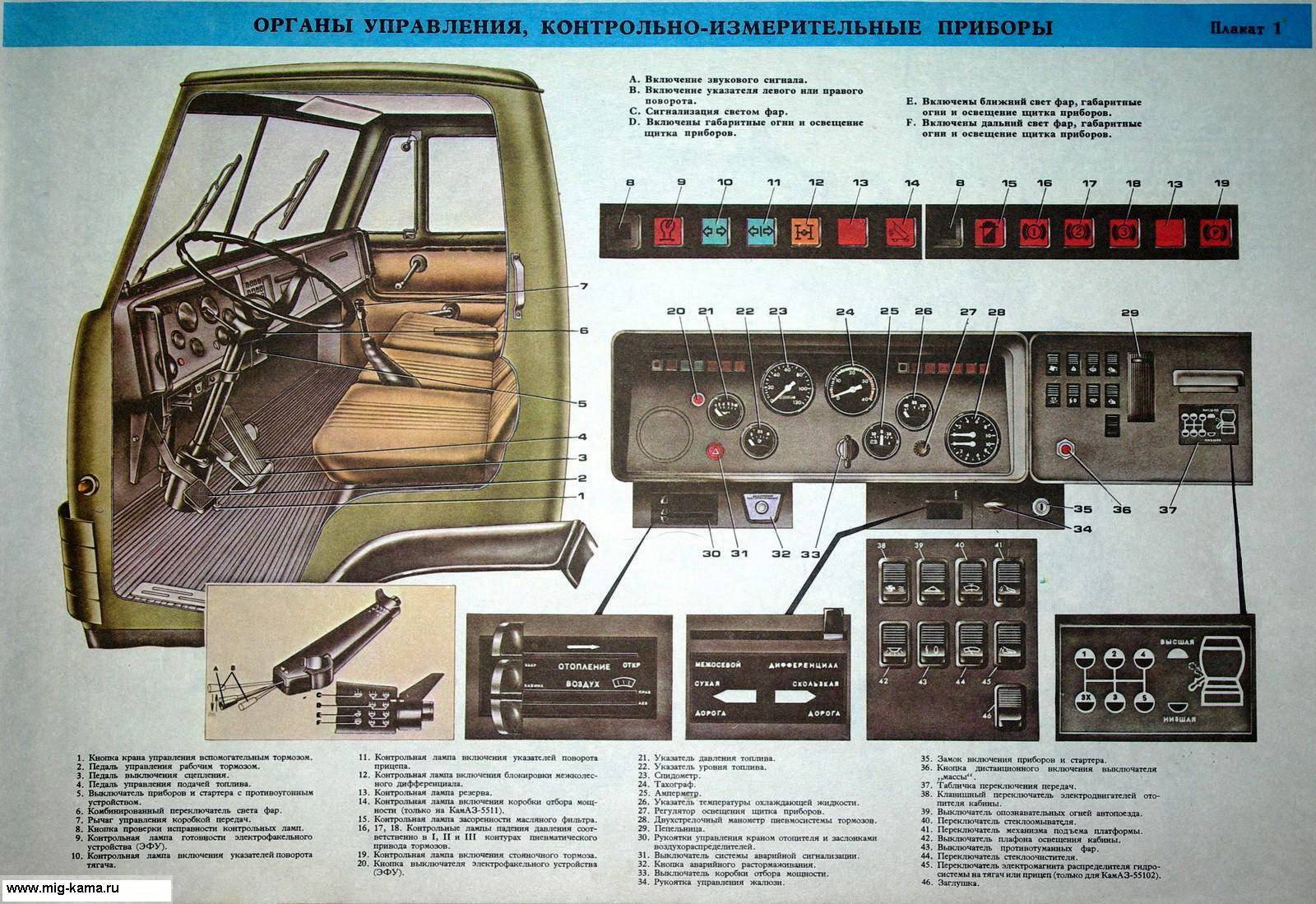

Органы управления КамАЗ 4310

Органы управления и контрольно-измерительные приборы КамАЗ 4310 находятся в кабине грузовика.

Основной орган управления — рулевая колонка с колесом, расположенные так, чтобы у водителя был хороший обзор приборной панели. На самой рулевой колонке находится комбинированный переключатель (свет, «поворотники», звуковые сигналы).

Расположение различных педалей относительно руля:

  • тормоз, подача топлива (справа)
  • сцепление (слева)

Также КамАЗ оснащен вспомогательным тормозом, управление которым осуществляется кнопкой, находящейся внизу между педалями сцепления и тормоза.

Справа от водительского кресла расположены рычаги ручного управления различными системами, например, останова двигателя, подачи топлива, коробкой передач.

На приборной панели слева располагаются различные КИП (спидометр, топливомер), справа располагается ящик для вещей водителя, под которым находится предохранитель и переключатель предпускового подогревателя. В центре приборной панели располагаются переключатели и панель предохранителей. Так же в центре – рычаг крана регулировки давления воздуха в шинах и кнопка включения аккумуляторов.

Все органы управления, включая переключатели, рычаги и контрольно-измерительные приборы, имеют символические обозначения, делающие управление грузовиком удобным и понятным.

Электрическое оборудование

Схема электрооборудования КамАЗ-4310 предназначена для обозначения основных элементов системы и выполнения самостоятельного ремонта в случае необходимости. Цветная электрическая схема указывает на последовательность соединения электропроводки и всех электроустройств транспорта с описанием элементов. Цветная схема электропроводки имеет следующие элементы:

  • устройство запуска силового агрегата;
  • освещение кабины;
  • поворотники, фары, аварийный сигнал;
  • электросхема системы очистки стекла, отопление и энергоснабжение;
  • противоугонный механизм;
  • панель приборов;
  • проводка;
  • аудисистема;
  • предохранительный блок;
  • блок управления.

Данные узлы будут нормально функционировать только при удовлетворительном состоянии электрооборудования самосвала.

Лебедка

Производитель предусмотрел возможность применения лебедки, которая имеет барабанную систему. В ней есть ленточный тормоз и червячный редуктор. Трос растягивается до 83 м.

Описание тормозов КамАЗ

Каждый автомобиль, выпускаемый Камским заводом, имеет на своём борту четыре разновидности тормозного оборудования.

  • Главный тормоз;
  • Резервный тормоз;
  • Остановочный тормоз;
  • Вспомогательный тормоз.

Эти виды оборудования справляются с задачей, не нуждаясь во взаимопомощи, в итоге, показатель выполненной работы достигает результативности. Если автоматическое торможение сопровождается выбросом воздушных масс из профиля, машина имеет в наличии механизм экстренной разблокировки. Принцип применения устройства – возобновить работу. Так же установлены следящие и сигнализирующие датчики состояния и работоспособности.

Главный тормоз снижает скоростной режим КамАЗ, вплоть до полной остановки. Устройства, останавливающие транспорт, расположены на шести колёсах машины. Принцип работы привода базируется на воздухе, находящемся под давлением. Агрегат оборудован двумя контурами, действие которых распространяется на носовую и кормовую оси по отдельности.

Активация главного механизма остановки происходит посредством ножного рычага, транспортирующего силовое воздействие на тормозной вентиль. Камеры тормоза – преобразователи силы давления воздушных масс в перемещение колодок тормоза.

Резервный гаситель движения снижает скоростной режим и останавливает машину, тогда, когда отказали главные тормоза, либо не до конца выполняется функция главным устройством.

Остановочная система заставляет автомобиль оставаться неподвижным на ровной поверхности, без вмешательства пилота. Особенность остановочного механизма, исполнение в паре с резервным тормозом. Срабатывание актуально после перевода рычага в необходимом положении.

Стояночный и вспомогательный тормоза КамАЗ:

Из сказанного выше видно, что на КамАЗ для главного, резервного и остановочного гасителей движения, базирующихся на корме, применяемые методы остановки едины. Что касается резервного и остановочного гасителя, единый у них — пневматический движитель.

Дополнительный гаситель движения работает на снижение степени нагрева оборудования, главного устройства снижения скорости. Сюда относится глушитель силовой установки, переключающий выпускной коллектор, и отключающий ввод топливной смеси.

Экстренная разблокировка расклинивает колодки, если они сработали автоматом и остановили машину. Привод экстренной остановки двойной, срабатывает как за счёт пневматики, так и за счет механических винтов. Сделано это с целью разблокировать энергетические аккумуляторы в автоматическом или ручном режиме.

Как улучшить тормоза

Ремонт тормозной системы КамАЗ и тюнинг поможет улучшить показатели данного механизма:

  1. Замена штатных дисков на большие по диаметру. Для их установки нужно просверлить специальные отверстия, которые должны совпадать с крепежными болтами тюнинговой детали. В некоторых случаях могут потребоваться пластины, на которые будут установлены суппорты над дисковыми механизмами большего размера. Также следует приобрести увеличенные по размеру и ширине колеса.
  2. Замена штатного механизма на вентилируемый диск или устройство с насечками того же размера. На каждый диск необходимо установить суппорты при помощи надежных крепежных элементов. Такой способ поможет увеличить эффективность работы тормозной камеры в 2 раза.

Во время проведения работ по улучшению работы тормозов нужно соблюдать следующие рекомендации:

  1. Само устройство тормозов запрещено изменять на законодательном уровне. Все изменения будут обнаружены при проведении регулярного технического осмотра.
  2. Все детали нужно выбирать только от надежных производителей, которые прошли процедуру сертификации.
  3. Тюнинг можно делать только в том случае, когда все элементы системы находятся в исправном состоянии.

В интернете есть много видео, как улучшить тормоза на КамАЗе. Обычно в качестве примера используют модель 5511. Улучшение тормозов лучше всего доверить профессионалам, так как при самостоятельной регулировке есть шанс совсем испортить систему.

Если в автомобили тормоз работает плохо, то стоит для начала проверить все ли вспомогательные системы работают должным образом, и только после этого после этого разбираться в тормозном механизме.

КамАЗ — это достаточно большая машина, а значит тормоза у нее должны работать на все 100%. Советуем вам не пытаться самостоятельно улучшить машину.

Как снять тормозной барабан

Перед проведением этой процедуры следует надеть защиту, например маску или очки.

Для того чтобы снять тормозной барабан, нужно сделать следующее:

  1. Установить транспортное средство на специальную платформу.
  2. Заглушить двигатель и поднять ручной тормоз.
  3. Ослабить натяжение болтов.
  4. Взявшись за баллонный ключ, прокрутить каждую гайку на 1 оборот против часовой стрелки.
  5. Поднять КамАЗ при помощи специального устройства.
  6. Открутить болты и снять колесо.
  7. Используя баллонный ключ, снять все ослабленные колесные гайки.
  8. Снять колпак и убрать в него все открученные крепежные элементы.
  9. Снять колесо с направляющих.
  10. Ослабить колодки, отвернув винт регулятора, который расположен на внешней стороне барабанной части.
  11. Повернуть барабан так, чтобы отверстие совпало с винтом регулятора.
  12. Винт регулятора повернуть до упора по часовой стрелке.
  13. Снять барабан.
  14. Используя отвертку, снять винты, которые удерживают данный механизм на колесе.
  15. Подтянуть барабан на себя при помощи специального съемника.
  16. Завести отвертку под фланец барабанного механизма.
  17. Слегка ударить по рычагу, отвертке или по самому барабану.

Как отрегулировать

Для регулировки тормозов на КамАЗе нужно:

  1. Проверить перемещение тормозного рычага. Он должен свободно перемещаться и возвращаться в исходное положение.
  2. Совместить отверстия корпуса рукоятки и вилки штока механизма при помощи вращения червяка.
  3. Надавить на управляющий блок до упора в направлении его вращения.
  4. При помощи болтов и гаек соединить кронштейн фиксирующего типа с управляющим блоком рукоятки. Положение блока должно оставаться прежним.
  5. Вращая червяк, развести тормоза до соприкосновения колодок с барабанным механизмом.
  6. Повернуть червяк в противоположную сторону на ¾ оборота. Зубчатая муфта должна работать, а момент поворота червяка должен быть не менее 42 Нм.
  7. Проверить работоспособность рукоятки. Для этого нужно растормозить транспортное средство на месте, нажимая на педаль до упора.
  8. Проверить исправность штока. Он должен перемещаться без заедания.
  9. Отрегулировать ход штока в соответствии с требуемым зазором, вращая червяк.
  10. Проверить равномерность вращения барабанного механизма.

Через 2-6 км пробега осмотреть механизм на нагрев барабанного устройства. Температура не должна превышать +60…+80°С.

Как устроена тормозная система автомобиля КамАЗ?

Владельцам легковых автомобилейне всегда понятны проблемы водителей КамАЗов, конструкция которых несколькоотличается от строения «меньших братьев».

Однако это совсем не означает, чтопроблемы и неисправности таких машин менее значимы и не требуют внимания.

Поэтому в данной статье на примере автомобиляКамАЗ мы рассмотрим устройство одной из важнейших систем любого автомобиля –тормозного узла.

Как устроена тормозная система КамАЗ

Типтормозной системы КамАЗа не похожна аналогичную составляющую легковых транспортных средств.

Таким образом, даже при полном выходеиз строя одной из систем, водитель все равно сможет остановить многотонноетранспортное средство практически в любых условиях.

Основной (илирабочий тормоз) – создан для управления транспортным средством в процессе егодвижения. Он обладает пневматическим двухконтурным приводом, который оказываетраздельное воздействие на передние колеса и элементы задней колесной тележки.

Главными рабочими составляющими тормозной камеры КамАЗа являются колодки ибарабан, а управление тормозом выполняется при помощи нажатия соответствующейпедали.

Обратите внимание!Вбольшинстве случаев причиной рабочих сбоев тормозных систем служат поврежденияколодок и барабанов, так как именно они в процессе работы испытывают наибольшиенагрузки (при зажатой педали колодочные тормоза давят на барабан, замедляя темсамым движение транспортного средства). Запасная тормозная система КамАЗа применяется для остановкиили замедления движения автомобиля при появлении любых неисправностей в работеосновной системы

Запасная тормозная система КамАЗа применяется для остановкиили замедления движения автомобиля при появлении любых неисправностей в работеосновной системы.

«Запаска» совмещена со стояночным тормозом (присутствуют общиеузлы и механизмы) и состоит из четырех пружин энергоаккумулятора, двухвоздушных баллонов, защитного, перепускного (двухканального) и ускорительногоклапанов, тормозного крана, шлангов и трубопроводов. Этот вид тормозной системыактивизируется с помощью рычага, управляющего стояночным тормозом, пригоризонтальном расположении которого обе системы находятся в неактивномсостоянии, а его вертикальное положение вызывает работу стояночного тормоза.Любое промежуточное расположение указанной детали задействует запаснуютормозную систему.

Работавспомогательной тормозной системы КамАЗа основывается на энергии, скатывающейсяпод уклоном машины, а для торможения задействуется силовой агрегаттранспортного средства (торможение двигателем). Несмотря на то, что звучит всеэто достаточно запутанно, принцип работы здесь несложный.

Когда водительнажимает специальную кнопку (она находится на полу, возле рулевой колонки), сжатый воздух от тройного (защитного) клапана перемещается в тормозныецилиндры, управляющиеся дросселями,которые перекрывают путь отработанным газам. В этот момент прекращается иподача топлива, а мотор начинает выполнять обязанности компрессора: давлениеотработанных газов воздействует на колодки и барабан КамАЗа, за счет чего ипроисходит торможение.

Помимо описанныхтормозных систем грузовиков, в них также предусмотрена система аварийногорасторможения, которая обеспечивает сжатие энергоаккумуляторных пружин,срабатывающих при применении стояночного или запасного тормоза.

Пневматический привод Камаз

Пневматический привод тормозов. Тор­мозной пневмопривод имеет источник сжатого воздуха — компрессор 1. Компрессор, регулятор 2 давления, предо­хранитель 3 от замерзания конденсата в сжатом воздухе и конденсационный реси­вер

11 — питающая часть привода, из которой очищенный сжатый воздух под за­данным давлением подается в остальные части пневмопривода и к другим потреби­телям сжатого воздуха. Привод разбит на автономные контуры, разделенные защит­ными клапанами. Каждый контур действу­ет независимо от других.


Рис. 1

Рис.1. Пневмопривод тормозных механизмов автомобиля КамАЗ-5320

Контур I привода механизмов рабо­чего тормоза переднего моста состоит из части тройного защитного клапана 5, реси­вера 14 объемом 20 л с краном слива кон­денсата и выключателем контрольной лампы падения давления в ресивере, части двухстрелочного манометра 20, нижней секции двухсекционного тормозного крана 16, клапана С контрольного вывода, кла­пана 18 ограничения давления, двух тор­мозных камер 19, тормозных механизмов переднего моста, трубопроводов и шлангов между этими аппаратами.

Кроме того, в контур входит трубопро­вод, соединяющий нижнюю секцию тор­мозного крана 16 с клапаном 26 управле­ния тормозными системами прицепа с двухпроводным приводом.

Контур II привода механизма рабо­чего тормоза задней тележки состоит из части тройного защитного клапана, двух ресиверов 12 общим объемом 40 л с кра­нами 15 слива конденсата и выключателем контрольной лампы падения давления в ре­сивере, части двухстрелочного манометра 20, верхней секции двухсекционного тор­мозного крана 16, клапана D контрольного .вывода, автоматического регулятора 25 тормозных сил с упругим элементом, четы­рех тормозных камер 21, тормозных меха­низмов. В контур входит также трубопро­вод, соединяющий верхнюю секцию тор­мозного крана 16 с клапаном 26 управле­ния тормозными системами прицепа.

Контур III привода механизмов за­пасного и стояночного тормозов, а также комбинированного привода тормозных сис­тем прицепа (полуприцепа) состоит из час­ти двойного защитного клапана 4, двух ре­сиверов 13 общим объемом 40 л с краном слива конденсата и выключателем кон­трольной лампы падения давления в ресивере, двух клапанов Е и В контрольных вы­водов, крана 9 управления стояночным тормозом, ускорительного клапана 24, час­ти двухмагистрального перепускного кла­пана 23, четырех пружинных энергоакку­муляторов 21, выключателя 22 контроль­ной лампы стояночного тормоза, клапана 26 управления тормозными системами при­цепа с двухпроводным приводом, одинар­ного защитного клапана 27, клапана 29 уп­равления тормозными системами прицепа с однопроводным приводом, трех разобщи­тельных кранов 28, трех соединительных головок (одной головки 32 типа А однопро-водного привода тормозных систем прице­па и двух головок 31 типа «Палм» двух­проводного привода тормозных систем прицепа), пневмоэлектрического выклю­чателя 30 сигнала торможения, трубо­проводов и шлангов между этими аппара­тами.

Контур IV привода механизмов вспо­могательного тормоза и других потребите­лей состоит из части двойного защитного клапана 4, пневматического крана 8, двух цилиндров 7 привода заслонок, пневмати­ческого цилиндра 6 привода рычага оста­нова двигателя, пневмоэлектрического вы­ключателя 17 электромагнитного клапана прицепа, трубопроводов и шлангов между этими аппаратами. Своего ресивера и конт­рольной лампы падения давления контур IV не имеет. От контура IV привода меха­низмов вспомогательного тормоза сжатый воздух поступает к дополнительным потре­бителям по пневмосигналу, пневмоусилителю сцепления, приводам агрегатов транс­миссии и др.

Рис. 2

Схема пневмопривода Камаз-53212

Влагомаслоотделитель

Рис. 3

При описании составных частей и прин­ципа работы за основу принят пневмопри­вод автомобиля КамАЗ-5320. Однако сле­дует знать, что тормозные приводы других автомобилей имеют свои отличительные особенности. Для улучшения влагоотделения в питающей части тормозного привода автомобиля КамАЗ-53212 на участке ком­прессор — регулятор давления на первой поперечине рамы в зоне интенсивного обду­ва дополнительно установлен влагоотделитель. На автомобиле-самосвале КамАЗ-5511 отсутствуют аппаратура управления тормоз­ными системами прицепа, разобщительные краны, соединительные головки.

Рис. 4

Кроме то­го, у автомобилей КамАЗ-5410, -5511 и 54112 блок защитных клапанов состоит из тройного защитного клапана, через кото­рый заполняются сжатым воздухом конту­ры I и II и одинарного защитного клапана, через который заполняется контур III, a контур IV заполняется от контура I или II.

autoruk.ru

Тормозная система прицепа и полуприцепов КамАЗ. Пневмопривод.

Тормозная система прицепа и полуприцепов автомобиля КамАЗ

Прицеп (полуприцеп) оборудован рабочим и стояночным тормозами, а также электромагнитным клапаном, который при включении вспомогательного тормоза тягача подает сжатый воздух в тормозные камеры прицепа (полуприцепа).Тормозные механизмы, установленные на всех колесах прицепа (полуприцепа), унифицированы с тормозными механизмами автомобилей и являются общими для рабочего и стояночного тормозов.

Тормозные механизмы приводятся в действие с помощью тормозных камер, устройство которых аналогично устройству тормозных камер передней оси автомобилей.

Пневмопривод

Принципиальная схема пневмопривода прицепа и полуприцепов автомобиля КамАЗ изображена на рис. 124. Пневмопривод комбинированный, состоит из одно- и двухпроводного приводов тормозных механизмов колес.

Сжатый воздух через соединительные головки 2 типа «Палм» или головку 1 типа Б и магистральные фильтры 3 поступает в соединительную магистраль (при однопроводном приводе) или в питающую магистраль (при двухпроводном приводе). Пройдя через двухмагистральный перепускной клапан-ограничитель 4, сжатый воздух направляется к крану растормаживания 5, а затем к выводу воздухораспределителя 6, который управляет подачей воздуха из баллона 8 в тормозные камеры 11. Воздухораспределитель соединен трубопроводом с электромагнитным клапаном 13, который управляет подачей сжатого воздуха в тормозные камеры прицепа при включении вспомогательного тормоза тягача.

Количество подаваемого в тормозные камеры воздуха регулируется автоматическим регулятором 10 тормозных сил в зависимости от нагрузки прицепа (полуприцепа). Регулятор тормозных сил прицепа унифицирован с регулятором автомобиля.

Для проверки давления в пневмосистеме прицепа, а также для отбора воздуха в различных точках системы установлены клапаны 12 контрольного вывода. В воздушном баллоне имеется кран 7 слива конденсата.

При заполнении тормозной системы тягача сжатый воздух из воздушного баллона 24 (см. рис. 98) контура привода стояночного и запасного тормозов поступает к клапану 31 управления тормозами прицепа с двухпроводным приводом, а через одинарный защитный клапан 33 — к клапану 32 управления тормозами прицепа с однопроводным приводом, откуда через разобщительный кран 34 и соединительную головку 36 — в соединительную магистраль прицепа. Одновременно воздух от клапана 33 подается к разобщительному крану питающей магистрали прицепа. При движении автомобиля КамАЗ в тормозной (управляющей) магистрали прицепа давление отсутствует.

При торможении тягача из вывода клапана 31 сжатый воздух поступает в тормозную (управляющую) магистраль двухпроводного привода тормозов прицепа и к клапану 32, который, срабатывая, выпускает сжатый воздух в атмосферу из соединительной магистрали через атмосферный вывод. При этом замыкаются контакты пневмоэлектрического датчика 13 сигнала торможения.

При однопроводном приводе воздух из баллона 8 (см. рис. 124) через воздухораспределитель 6, электромагнитный клапан 13, автоматический регулятор 10 тормозных сил поступает в тормозные камеры. При оттормаживании тормозные камеры прицепа сообщаются с атмосферой, сжатый воздух из ресивера тягача по соединительной магистрали через двухмагистральный клапан 4 и воздухораспределитель 6 поступает в баллон 8.

При двухпроводном приводе сжатый воздух из баллона 8 тягача по управляющей магистрали поступает в воздухораспределитель 6, который сообщает баллон прицепа через электромагнитный клапан 13, автоматический регулятор тормозных сил 10 с тормозными камерами прицепа, и происходит торможение. Одновременно по питающей магистрали через двухмагистральный клапан 4 и воздухораспределитель 6 сжатый воздух от баллона тягача поступает в баллон прицепа (происходит наполнение баллона). При оттормаживании тормозные камеры и управляющая магистраль прицепа соединяются с атмосферой.

В случае обрыва соединительных шлангов между тягачом и прицепом клапан 33 (см. рис. 98) отключает пневмосистему тягача, сохраняя в ней необходимый для торможения тягача запас сжатого воздуха. При этом прицеп самозатормаживается.

Устройство запасного тормоза

В конструкции можно выделить пружинные энергоаккумуляторы, воздушные баллоны, а также перепускные, защитные и ускорительные клапаны. Также в устройстве есть тормозной кран и трубопровод. В качестве механизмов для торможения здесь применены те же элементы, что и в главной системе. Они устанавливаются в колесах заднего моста.

Пружинный энергоаккумулятор применяется для запуска механизмов задних колес в том случае, если используются стояночная или запасная система. Он монтируется на тормозной камере основной системы. Аккумулятор состоит из цилиндра, пружины и поршня, толкателя и винта с упорным подшипником.

Почему тормозные колодки могут выйти из строя

Изготовитель в каждом случае указывает время службы этой запчасти, но возможно его увеличение либо уменьшение при разных стилях езды (к примеру, регулярное резкое торможение может привести к износу колодок после 5 000 километров). Имеет место и естественный износ тормозных колодок. Главные причины, которые могут повлечь неисправность данной детали, таковы:

  1. Естественное изнашивание вследствие трения.
  2. Низкое качество материала изготовления тормозных колодок.
  3. Неэффективность движения и торможения (к примеру, резкое притормаживание на высокой скорости).
  4. Ошибки в работе тормозов (когда ресивер в пневматической системе наполняется на небольшой скорости либо вовсе не наполняется).

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
