Тормозная система ВАЗ 2110, устройство, принцип работы

Назначение, характеристика, устройство тормозной системы автомобиля ВАЗ-2110

Тормозная система ВАЗ-2110 предназначена для управления изменения скорости автомобиля его остановки, а также удержания на месте длительное время за счёт использования тормозной силой между колесом и дорогой. На автомобиле ваз 2110 применена рабочая тормозная система с диагональным разделением контуров (рис.1), что значительно повышает безопасность вождения автомобиля. Один контур гидропривода тормозов обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой тормозной контур – левого переднего и правого заднего.

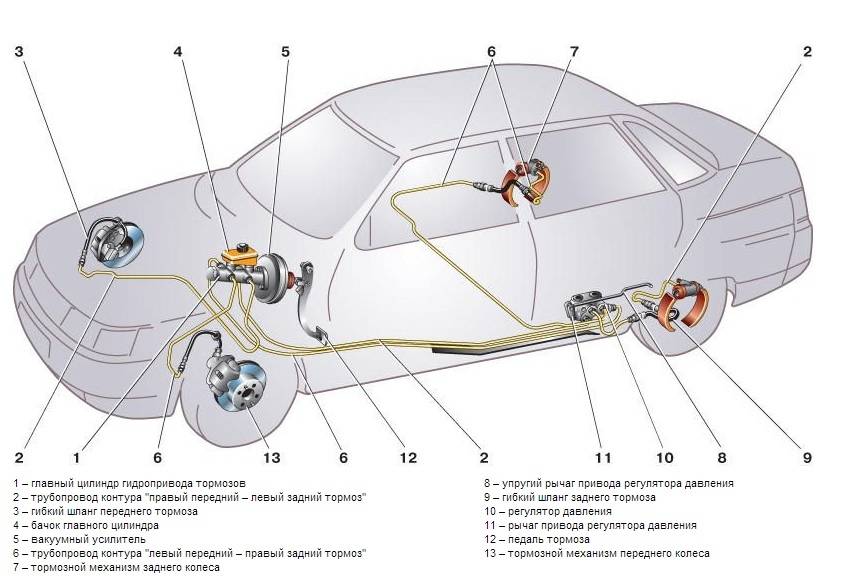

Рис. 1. Схема тормозной системы автомобилей ваз 2110: 1 – тормозной механизм переднего колеса; 2 – трубопровод контура левый передний-правый задний тормоз; 3 – главный тормозной цилиндр; 4 – трубопровод контура правый передний-левый задний тормоз; 5 – бачок главного тормозного цилиндра; 6 – вакуумный усилитель тормозов; 7 – тормозной механизм заднего колеса; 8 – упругий рычаг привода регулятора давления тормозов; 9 – регулятор давления тормозов; 10 – рычаг привода регулятора давления тормозов; 11 – педаль тормоза; А – гибкий шланг переднего тормоза; В – гибкий шланг заднего тормоза.

При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод тормозов включены вакуумный усилитель 6 и двухконтурный регулятор давления задних тормозов 9. Стояночная тормозная система на автомобиле ваз 2110 имеет привод на тормозные механизмы

Устройство привода регулятора давления

Основное назначение регулятора давления тормозов состоит в создании необходимого тормозного усилия в задних барабанных тормозах автомобиля в зависимости от нагрузки машины и от резкости торможения.

Чем больше задняя ось машины приподнимается, тем хуже становится сцепление задних колёс с дорогой, поэтому регулятор делает так, чтобы задние колёса тормозили менее интенсивно. Простой пример тому – резкое торможение ненагруженной машины.

Если регулятор не будет препятствовать торможению задними колёсами, то они легко заблокируются раньше передних и машину поведёт в сторону.

Как снять вакуумный усилитель

Как и в предыдущем разделе, снимаете обивку. Также потребуется демонтировать накладки, установленные на ветровом стекле. Для обеспечения непопадания воздуха в гидравлическую систему не нужно отключать трубки от ГТЦ. Затем откручиваете две гайки, которыми произведен крепеж цилиндра к корпусу усилителя тормозов. Уводите ГТЦ к передней части автомобиля — старайтесь не сломать тормозные трубки.

После этого необходимо отключить шланг, идущий от впускного коллектора. Далее перебираетесь в салон, отключаете провода, после чего выкручиваете четыре гайки, которыми произведено крепление кронштейна тормозной педали. Теперь можно вынуть усилитель тормозов вместе с педалью.

Тюнинг и ремонт ВАЗ 2110

1 – механизм тормоза переднего колеса; 2 – контур трубопровода «передний левый–задний правый»; 3 – главный цилиндр; 4 – контур трубопровода «передний правый–задний левый»; 5 – бачок; 6 – усилитель вакуумный; 7 – механизм тормоза заднего колеса; 8 – рычаг привода (упругий); 9 – регулятор; 10 – привод регулятора (рычаг); 11 – тормоз (педаль); А – шланг под передний тормоз; В – шланг под задний тормоз.

Авто ВАЗ 2110 оснащен диагонально-разделенной системой тормозов. Первый из контуров отвечает за переднее правое и заднее левое (за их тормозной механизм), второй – за переднее левое и заднее правое.

Когда один контур отказывает, в работу включается второй, который также способен остановить автомобиль вполне эффективно.

В состав гидравлического привода входят:

  • регулятор давления задних тормозов (9) — двухконтурный;
  • усилитель вакуумный (6).

Стояночный тормоз включается посредством рычага, который влияет на механизм заднего тормоза.


Вакуумный усилитель состоит из:

1 – корпуса усилителя; 2 – чашки; 3 – штока; 4 – болта регулировочного; 5 – уплотнителя для штока; 6 – кольца уплотнительного под фланец главного цилиндра; 7 – пружины диафрагмы(возвратной); 8 – шпильки; 9 – фланца крепежа наконечника; 10 – клапана; 11 – шлангового наконечника; 12 – диафрагмы; 13 – крышки усилителя; 14 – чехла уплотнительного; 15 – поршня; 16 – защитного чехла корпуса клапана; 17 – фильтра воздушного; 18 – толкателя; 19 – пружины толкателя(возвратной); 20 – пружины на клапане; 21 – самого клапана; 22 – втулки клапанного корпуса; 23 – буфера; 24 – корпуса клапана; Камер: А – вакуумной; В – атмосферной; Каналов С и D.

С помощью резиновой диафрагмы 12 и корпуса клапана 24 производят деление полости усилителя вакуумного на камеры: атмосферная камера В и вакуумная камера А.

Камера А соединена с впускной трубой движка используя клапан наконечника (обратный) 11 и шланг.

Корпус 24 выполнен из пластмассы. Выход из крышки его уплотнен защитным чехлом 16 (гофрированным). Корпус клапана оснащен: штоком привода главного цилиндра (3) с опорной втулкой, буфером штора 23, поршнем корпуса клапана 15, клапаном 21, возвратной пружиной толкателя 19, пружиной клапана 20, клапаном, толкателем 18 и воздушным фильтром 17.

Процесс торможения:

  1. Нажатие на педаль.
  2. Перемещение толкателя 18.
  3. Перемещение поршня 15.
  4. За 2 и 3 следом перемещение клапана 21 до конца в седло корпуса клапана.
  5. Происходит разобщение камер А и В.
  6. Седло поршня отстает от клапана и происходит его соединение с атмосферой (посредством образованного зазора камеры В).
  7. Поступление воздуха происходит через фильтр 17 и щель между клапаном и поршнем, а также через канал D.
  8. Посредством выполнения пункта 7 на диафрагму создается давление.
  9. Так как в камере А и камере В создается разница давлений, то происходит движение клапана, а за ним и штока 3, который в свою очередь действует на поршень главного цилиндра.
  10. При отпускании педали тормоза от седла корпуса клапан 21 отходит, образовывается зазор. Через данный зазор и канал С происходит сообщение камер А и В между собой.

Привод регулятора давления состоит из:

1 – регулятора давления; 2, 16 – болтов для крепежа регулятора давления; 3 – кронштейна под рычаг привода регулятора давления; 4 – штифта; 5 – рычага привода регулятора давления; 6 – оси рычага; 7 – пружины рычага; 8 – кронштейна кузова; 9 – кронштейна крепления регулятора давления; 10 – упругого рычага; 11 – серьги; 12 – скобы серьги; 13 – шайбы; 14 – стопорного кольца; 15 – пальца кронштейна; А, В, С – отверстий

Устройство отечественной системы торможения

Тормозная система на ВАЗ 2110 имеет основной элемент — это двухконтурный регулятор с обязательный вакуумный усилитель. Регулятор отвечает за давление в тормозах на задней оси, а если быть точнее, то создает это давление.

Обязательные тормозные шланги и основные элементы оснащают тормозной привод и разделяют его на два полноценных контура. Благодаря это торможение происходит и в передних и в задних колесах, что оптимально и безопасно.

В целом ни чего необычного в технической составляющей нет.

Расположение педали тормоза в ВАЗ 2110 классическое — в середине, как у большинства автомобилей с механической коробкой передач. Именно эта педаль и приводит в действие систему торможения. Кто-то может назвать ее априори тяжелой или тугой, но большинство водителей все устраивает и при каких-либо изменениях в выжиме начинают задумываться о том, не грозит ли ремонт тормозной системы на ВАЗ 2110.

Элементы гидропривода системы

Привод регулятора давления, который транспортирует тормозную жидкость к заднему механизму тормозной системы. Наличие тормозной жидкости является обязательной, как и    во всех авто.
Основной (главный) цилиндр с поршнями и бачком. Он оснащен достаточно точным датчиком, который показывает уровень тормозной жидкости

На него нужно обращать внимание, главным образом чтобы не допустить аварийного уровня, который может привести не только к поломке всей системы, но и к ДТП.
Вакуумный усилитель, создающий давление, которое направляется в поршень главного цилиндра. Что как раз и создает торможение

Проблемы с вакуумным    усилителем могут доставить не мало хлопот.
Регулятор    давление в тормозной системе, отвечающий за силу давления. Он может снижать и повышать показатель, ориентируясь на нагрузку задней оси  «десятки». И правильном, не поломанном состоянии, нагрузки на оси должны быть одинаковыми, но без регулятора давления использование тормозной системы будет затруднительно.
Механизм    задних колес, в котором тормозная система барабанная по умолчанию с завода,    у 2110 отсутствуют модификации с задними дисковыми тормозами. Бытует  мнение, что барабаны не очень надежны, поэтому часть владельцев меняет    задние тормоза на дисковые.
Механизм передних колес состоит из колодок, диска и цилиндров. «Десятка» оснащена датчиком износа передних тормозов. Передние тормоза могут быть как вентилируемые, так и нет.

Роль регулятора давления в тормозной системе

В народе регулятор называют достаточно оригинально — колдун. Но все владельцы ВАЗ 2110 знают или считают нужным менять регулятор давления, следить за его техническим состоянием.

Схема регулятора давления тормозов Ваз 2110: 1 — корпус регулятора давления; 2 — поршень; 3-защитный колпачок; 4,8- стопорные кольца; 5 — втулка поршня; 6 — пружина поршня; 7 — втулка корпуса; 9, 22 — опорные шайбы; 10 — уплотнительные кольца толкателя; 11 — опорная тарелка; 12 — пружина втулки толкателя; 13 -кольцо уплотнительное седла клапана; 14 — седло клапана; 15 — уплотнительная прокладка;16 — пробка;17-пружина клапана; 18 — клапан; 19 — втулка толкателя; 20 — толкатель; 21 -уплотнитель головки поршня; 23 -уплотнитель штока поршня;24 — заглушка; A, D — камеры, соединенные с главным цилиндром;В, С — камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н — зазоры.

Располагается сам регулятор на задней оси авто. У рычага регулятора подвижное положение, которое меняется пропорционально изменению нагрузки на пружину.

При обнаружении отклонений важно провести настройку регулятора давления тормозов. Если этого не сделать, то колеса могут быть заблокированы не своевременно, что может привести к ДТП, так как система будет работать со значительными отклонениями от нормы

Модернизация тормозной системы ВАЗ 2110

Большинство автолюбителей дают слабую оценку качеству тормозной системы ВАЗ и считают, что она нуждается в доработке. Специально для достижения должного уровня торможения и надежности владельцами проводятся технические изменения.

Самой популярной модернизацией считается замена барабанных задних тормозов на дисковые, качественные дисковые тормоза от иномарки я нашел здесь https://autorazbor.net/. При самостоятельной замене следует учитывать, что торможение задних колес должно проходить позже передних и более мягко, так как в противном случае автомобиль занесет. Без специальных знаний вносить изменения в тормозную систему не рекомендуется – это может быть опасно.

Другие владельцы полностью демонтируют заводской основной цилиндр и вакуумный усилитель. Хорошей заменой может стать система от Лада Приора.  В данном случае педаль тормоза будет срабатывать без дополнительных усилий.

Неисправности тормозной системы Ваз 2110

К основным неисправностям тормозной системы Ваз 2110 можно смело отнести такой набор:

  • утечка тормозной жидкости через тормозные шланги;
  • проваливается педаль тормоза;
  • завоздушивание магистрали вследствие нарушения герметичности соединений или падения
  • уровня тормозной жидкости в бачке;
  • перегрев передних тормозов, в результате чего выходят из строя тормозные диски;
  • неисправности вакуумного усилителя тормозов.

Неисправностей не так много, но радости они не приносят. Чаще всего все утечки жидкости происходят из-за того, что изнашиваются тормозные шланги передних суппортов. при любой возможности нужно их контролировать время от времени. Также часто случается провал тормозной педали по причине дефекта или износа диафрагмы вакуумного усилителя тормозов. Определить такую поломку просто. При заглушенном двигателе педаль будет иметь нормальный ход, но тугой. А при запуске мотора педаль медленно уходит в пол. Нужно учесть, что уход нажатой педали на 5-10 мм при запуске мотора является нормальным явлением на всех автомобилях Ваз с вакуумным усилителем. Если же педаль провалилась, тогда смело можно предъявлять претензии к мембране диафрагмы усилителя. Скорее всего она пробита или просто износилась.

Разборка

Чтобы произвести замену и ремонт испорченного тормозного цилиндра главного типа, нужно его снять с ВАЗ 2110, для этого следует провести действия в несколько этапов:

  • Аккуратно отсоедините от такой детали, как главный цилиндр все трубопроводы;
  • Отсоединить колодку, оснащенную проводами от аварийного индикатора тормозной жидкости. Они соединены клеммами;
  • Нужно предотвратить утечку жидкости и загрязнения механизма, для этого надо прикрыть отверстия узла и трубопроводов;
  • Далее, надо снять его вместе с бачком, для этого открутите гайки крепления, которыми оно крепится к усилителю вакуумного типа;
  • После того как будет снят датчик уровня жидкости ВАЗ 2110 нужно слить из цилиндра и баска всю тормозную жидкость;

Добавить к этому можно только то, что если нет большой нужды, не стоит снимать бачок с главного цилиндра. Чтобы окончательно разобрать, надо снять бачок. Собирать, а затем устанавливать на место надо строго в обратном порядке.

Прежде чем приступать к сборке узла все компоненты необходимо промыть очищенной жидкостью для тормозов или изопропиловым спиртом. После этого все надо аккуратно высушить с помощью компрессора, после чего протереть каждую из них сухой чистой тряпочкой.

Главное в этом, не попасть прямо или косвенно минеральными маслами на компоненты, также опасно попадание на передние компоненты тормозного цилиндра главного типа, керосина и дизельного топлива.

Установка задних дисковых тормозов

Со времён ВАЗ 2101 «копейка» передние тормоза Жигулей дисковые, а задние — барабанные. Решение об использовании такой комбинации объясняется особенностями отечественных дорог и бездорожья. Более привычные для нашего автолюбителя барабанные тормоза во второй половине шестидесятых, когда разрабатывались первые модели Жигулей, демонстрировали значительно большую ходимость, чем принятые в Европе дисковые. С тех пор технологии ушли далеко вперёд, и ресурс дисковых тормозов существенно вырос. А преимущества по эффективности торможения за ними осталось. Если вас не смущает перспектива чаще менять фрикционные накладки и тормозные диски, тюнинг тормозов ВАЗ 2108, состоящий в замене барабанов на диски, имеет свой смысл.

Если у вас есть надлежащий опыт и соответствующее оборудование, такую замену вы можете выполнить своими руками на собственный страх и риск. Имейте в виду, что техосмотр без взятки вам пройти не удастся. Такая модернизация не предусмотрена конструкцией ВАЗ 2108 и, соответственно, запрещена. Что нельзя, то нельзя — это вопрос безопасности, и не только вашей.

Если вы всё же решились на замену, имейте в виду, что диаметр дисков задних тормозов следует выбирать на 2–3 см меньше, чем диаметр передних. Если передние тормоза имеют диск диаметром 13 дюймов, то для задних надлежит использовать диск диаметром 12 дюймов. В противном случае ВАЗ 2108 приобретает склонность к заносу при торможении даже на сухой дороге с твёрдым покрытием. Особенно при мало нагруженной задней оси.

Не пытайтесь выточить тормозной диск самостоятельно. Даже если вы токарь-станочник, в частном гараже вы не найдёте профессионального оборудования неразрушающего контроля. Речь идёт о безопасности, лучше не рискуйте. В автомобильных магазинах можно купить готовые к установке комплекты дисков для ВАЗ 2108, включающие новый фланец и специальную проставку, для согласования размеров ступицы, диска из суппорта.

Демонтаж барабанного тормоза выполняется при снятом колесе.

Порядок действийТонкости
Открутите гайку крепления троса привода стояночного тормоза, выверните болты крепления барабана.Если барабан прикипел и не снимается, обстучите его лёгкими ударами со всех сторон, и снимите.
Отсоедините две направляющие и одну стяжную пружины. Снимите колодки и корпус старого тормоза, затем шланг и заглушите его. Демонтируйте тормозной цилиндр. Снимите ступицу и фланец рычага подвески.Фланец не следует использовать повторно. Если в наборе с дисковыми тормозами он не был поставлен, приобретите его отдельно.
Монтаж дисковых тормозов ВАЗ 2108 начните с того, что установите на фланец ступицу с диском.Для этого вам понадобятся болты на 5 мм длиннее прежних.

Установите тормозные колодки. Выньте заглушку, подсоедините шланг гидропривода. Зафиксируйте трос стояночного тормоза в соответствующем кронштейне.

После завершения монтажа тормозов на оба задних колеса прокачайте тормозную систему для удаления запущенного в неё при выполнении работ воздуха.

Тревожные сигналы

Следующие симптомы, достаточно небезопасны, обратите внимание:

  1. Если тормоза совсем пропали, то однозначно – дальше ехать нельзя, даже до СТО! Если самостоятельный ремонт на месте не по силам, или попросту невозможен, нужно вызывать эвакуатор;
  2. При торможении идет сильная вибрация, особенно ощущаемая в рулевой колонке. Нажимаешь на педаль, и просто тяжело удержать руль в руках. Причин вибрации может быть несколько: • Многие утверждают, что вибрация может возникать из-за того, что стоят невентилируемые диски. Их устройство таково, что они очень не любят, когда торможение происходит в дождь, а то и прямо в луже. Здесь никакой ремонт не поможет – нужна замена дисков на вентилируемые; • Также возможна вибрация при неисправности в задних барабанах. Если при осмотре обнаружите на рабочей поверхности темные пятна, то это свидетельствует о неравномерном износе. При этом вибрация обычно очень сильная. Таким барабанам нужен срочный ремонт, а возможно – и замена на дисковые тормозные механизмы; • Проверьте передние тормозные диски на предмет деформации. При этом тоже наблюдается вибрация.
  3. Педаль тормоза слишком тугая. Причин тому может также быть несколько: • Засор воздушного фильтра для вакуумного усилителя может повлиять на то, что педаль стала тугая; • Проверьте сам вакуумный усилитель. Его возможные неисправности – разрушение диафрагмы, наконечника, заедание обратного клапана, повреждение шланга, соединяющего впускной коллектор с усилителем. Во всех этих случаях может наблюдаться синдром тугой педали, и нужен ремонт любой неисправности из указанных; • Также педаль может становиться более тугой по мере износа накладок, проверьте их тоже.
  4. Шипит при нажатии на тормоз. Если шипит именно в момент нажатия на педаль – нужно срочно проверить вакуумный усилитель, а затем решить что ему нужно – ремонт или замена. А вот если шипит тогда, когда отпускаете тормоз, то это явление из разряда обычных. Если, конечно, шипит не слишком явно.

Многие, считая, что тормоза плохие, и ремонт им не помогает, решаются на существенные переделки и тюнинг. Например, тюнинг тормозной системы ВАЗ 2110 может включать в себя замену задних барабанных механизмов на дисковые.

Здесь особенно важно знать, что торможение задних колес должно быть более мягким и наступать чуть позже, чем передних для предотвращения заноса. Еще одна возможная идея для тюнинга – замена вакуумного усилителя а также главного тормозного цилиндра. Вместо штатных устанавливают от Лады Приоры

Это обычно помогает прежде всего в том, что не ощущается вибрация, а педаль работает с оптимальным усилием

Вместо штатных устанавливают от Лады Приоры. Это обычно помогает прежде всего в том, что не ощущается вибрация, а педаль работает с оптимальным усилием

Еще одна возможная идея для тюнинга – замена вакуумного усилителя а также главного тормозного цилиндра. Вместо штатных устанавливают от Лады Приоры. Это обычно помогает прежде всего в том, что не ощущается вибрация, а педаль работает с оптимальным усилием.

И не забывайте – после каждого вмешательства в работу тормозов нужна их прокачка.

Прокачка

Итак, мы подошли к главному вопросу — как правильно прокачать тормоза на автомобиле ВАЗ 2110. Но тут важным моментом является то, собираетесь ли вы выполнять работу сами, либо позовете на помощь друга. В зависимости от этого, прокачка выполняется немного разным способом. Расскажем о каждом из них.

Самостоятельная прокачка

Если помощника отыскать не удалось, с задачей вполне можно справиться самостоятельно.

Емкость с ТЖ

Для начала вооружитесь:

  • Крышкой тормозного бачка без датчиков, обычной черной;
  • Автомобильным ниппелем;
  • Напильником круглой формы или сверлом на 14 миллиметров.
  1. Сделайте отверстие в крышке, вставьте в него ниппель, чтобы не было зазоров, и элемент сидел плотно. Вот такое приспособление заменяет готовый аэратор, который продается в магазинах.
  2. С помощью изготовленного устройства соедините вентиль запаски или демонтированного колеса с вентилем бачка.
  3. Поднимите машину на домкрате, снимите все колеса.
  4. Открутите штуцер, предназначенный для прокачки тормозов. Воздух выгонит тормозную жидкость с пузырями воздуха.
  5. Если нет возможности использовать шину или у вас имеется компрессор, используйте его. Только убедитесь, что давление составляет не более 1 атмосферы.
  6. Выполните аналогичную последовательность процедур на каждом тормозе, соблюдая указанную выше последовательность.

https://youtube.com/watch?v=jkYHTz9lNgM

С помощником

Если все же напарника для работы найти удалось, это хорошо. Так прокачивать тормоза не только удобнее, но и веселее. Плюс качество операции оказывается зачастую выше.

Доливаем

Последовательность ваших действий в таком случае будет следующей.

  1. Проверьте автомобиль на предмет отсутствия протечек тормозной жидкости.
  2. Долейте ТЖ в бачок до максимального уровня. Он так и обозначен — МАХ.
  3. Вывесите колесо, на котором планируется прокачка тормозов. Последовательность вы уже знаете.
  4. На задних тормозах расположен регулятор давления, который блокируется отверткой. Ее вставляют между пластиной и поршнем.
  5. На тормозном устройстве имеется клапан выпуска воздуха. Тщательно вытрите его, снимите колпачок и на головку наденьте резиновый шланг.
  6. Подготовьте заранее прозрачную емкость объемом около 3 литров и налейте в нее немного тормозной жидкости, которая используется в вашем авто. Второй конец шланга должен быть погружен в эту тормозную жидкость.
  7. Помощнику командуете резко нажимать на педаль тормоза около 5 раз подряд. Во время последнего нажатия педаль удерживается в нижнем положении.
  8. Пока он держит педаль, вы открываете клапан примерно на 50-75 процентов и смотрите на тормозную жидкость, которая вытекает через шланг.
  9. Изначально должна выходить жидкость с пузырьками. Как только утечка закончится, клапан перекрывается.
  10. Клапан закрыт? Тогда говорите товарищу отпустить педаль.
  11. Но так не прокачиваются тормоза на ВАЗ 2110 лишь одним этапом. Для качественной процедуры ее придется повторить еще раза 3. Нужно добиться результата, при котором из шланга не будут выходить пузырьки воздуха.
  12. Выполните аналогичную процедуру со всеми тормозными механизмами в указанной последовательности прокачки. Не забудьте извлечь отвертку, которая блокирует регулятор давления.

Как видите, выполнить прокачку тормозной системы не так сложно, как может показаться на первый взгляд. Проще всего работать вдвоем, поскольку тогда процесс намного легче и не требует создания каких-то особых приспособлений.

В этом деле главное не торопиться. Последовательная работа, аккуратные действия в строгой последовательности тормозов. Сделать все это самостоятельно не проблема, если грамотно взяться за прокачку тормозной системы вашего автомобиля.

 Загрузка …

Колесный цилиндр

1 – упор колодки;2 – защитный колпачок;3 – корпус цилиндра;4 – поршень;5 – уплотнитель;6 – опорная тарелка; 7 – пружина;8 – сухари;9 – упорное кольцо;10 – упорный винт;11 – штуцер;А – прорезь на упорном кольце

Тормозной механизм заднего колеса (рис. Тормозной механизм заднего колеса) барабанный, с автоматическим регулированием зазора между колодками и барабаном. Устройство автоматического регулирования зазора расположено в колесном цилиндре. Его основным элементом является разрезное упорное кольцо 9 (рис. Колесный цилиндр), установленное на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25–1,65 мм.

Упорные кольца 9 вставлены в цилиндр с натягом, обеспечивающим усилие сдвига кольца по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие на поршне от стяжных пружин 3 и 7 (см. рис. Тормозной механизм заднего колеса) тормозных колодок.

Когда из-за износа накладок зазор 1,25–1,65 мм полностью выбирается, буртик на упорном винте 10 (см. рис. Колесный цилиндр) прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорного кольца. Таким образом автоматически поддерживается оптимальный зазор между колодками и барабаном.

Ремонт тормозной системы Ваз 2110

Чаще всего ремонт и обслуживание тормозов десятого семейства происходит во время плановых замен расходных материалов — колодок, тормозных дисков, манжет и уплотнителей. При этом нужно оценивать степень износа не только самих тормозных колодок, но и дисков с барабанами. Часто на их состояние не обращают внимания до тех пор, пока колодки не начнут уходить со свистом в буквальном смысле. Нормальный ресурс тормозных колодок — до 60 тысяч, в зависимости от степени твердости. Но если диск изношен, то колодка стирается гораздо быстрее. Перед сменой колодок нужно в обязательном порядке проверить состояние дисков и барабанов, а при необходимости проточить или отшлифовать их поверхность.

Также при замене колодок специалисты рекомендуют менять весь комплект аксессуаров — пыльники, тормозные шланги, манжеты, возвратные пружины. При этом необходимо контролировать состояние поверхности зеркала рабочего тормозного цилиндра. Если на нем есть следы коррозии или глубокие задиры, цилиндр шлифуют мелкой шкуркой, а при глубоких задирах и царапинах меняют. После сборки тормозной системы ее в обязательном порядке прокачивают.

Усовершенствование тормозной системы

Многие владельцы ВАЗ 2110 сходятся во мнении, что заводская тормозная система далека от совершенства. Потому они решаются на модернизацию, усовершенствование узла по средствам технического тюнинга.

Популярное решение вопроса эффективности тормозов — это замена барабанных механизмов на дисковые. Разумеется, в случае с «десяткой» речь идет о задних колесах

При замене тормозов обязательно принимайте во внимание тот факт, что задние колеса обязаны тормозить мягче и несколько позже передних. Так автомобиль не занесет, и вы не вылетите с дороги

Другой вариант — демонтаж заводского тормозного главного цилиндра и вакуумного усилителя. Вместо них отлично подходят узлы от Приоры. Подобный тюнинг избавит от вибраций, а также позволит эффективно и без чрезмерных усилий использовать педаль тормоза.

Вне зависимости от внесенных изменений в тормозную систему, после каждой доработки в обязательном порядке проводится прокачка тормозов.

https://youtube.com/watch?v=z6LhQfapAgE

Схема прокачки тормозов на ВАЗ-2110

Тормозная система ВАЗ-2110 имеет два контура, работающих по диагональной схеме. Этим продиктован порядок удаления воздуха из системы. Выполняя работу, необходимо обязательно следовать такой последовательности прокачки:

  1. Правое заднее колесо.
  2. Переднее левое.
  3. Заднее левое.
  4. Переднее правое.

Порядок прокачки тормозной системы ВАЗ-2110 и модификаций.

Необходимые материалы

Запасаемся тормозной жидкостью определенной марки, а если марка нам не известна – готовимся к её полной замене.

При этом важно помнить, что жидкость должна быть именно той марки, которая была использована ранее. Ели мы не уверены в том, какая тормозная жидкость залита в систему ВАЗ-2110, лучше перестраховаться и заменить её полностью

В противном случае, при смешивании жидкостей разных типов, в системе могут образоваться сгустки, что выведет тормоза из строя.

Также для работы будет необходима прозрачная ёмкость, до половины наполненная жидкостью, шланг для штуцера длиной около 40-50 см, накидной ключ с вырезанным сегментом (штуцерный ключ).

Прокачка тормозов с помощником

Потребуется помощник. Поехали.

  1. Открываем крышку бачка с жидкостью и доливаем её до максимально допустимой отметки.

  2. Очищаем колёсный тормозной механизм и снимаем защитный резиновый колпачок.

  3. Если автомобиль установлен на подъёмнике (колеса в вывешенном состоянии), блокируем регулятор давления задних тормозов. Для этого достаточно вставить любую пластину или подходящую отвёртку между поршнем и опорной пяткой.

  4. Надеваем шланг на штуцер, второй конец шланга опускаем в сосуд с жидкостью.

  5. Просим помощника плавно и медленно нажимать на педаль тормоза пять-семь раз, соблюдая интервал в 2-3 секунды. Педаль фиксируется в нижнем положении.
  6. В это время мы откручиваем штуцер на пол оборота и выпускаем жидкость с пузырьками воздуха в сосуд.
  7. Закручиваем штуцер, после этого помощник отпускает педаль.
  8. Проверяем уровень тормозной жидкости в бачке, доливаем, если нужно.
  9. Повторяем процесс до тех пор, пока пузырьки воздуха не перестанут выделяться.
  10. Снимаем шланг, вытираем штуцер и надеваем колпачок.

Далее прокачиваем тормозные механизмы остальных колес, согласно порядку прокачки.

Прокачиваем тормоза самостоятельно, без помощника

Чтобы одному прокачать тормоза, понадобится крышка от бачка, шланг и сосок для бескамерной шины.

Прокачаем сами, но для этого нужно запастись крышкой от тормозного бачка старого образца, без указателя уровня жидкости. Ещё понадобится обычный ниппель от автомобильной камеры и сверло на 14. Высверливаем в центре крышки отверстие, вставляем ниппель. Приспособление готово. Переходим к прокачке:

  1. Доливаем жидкость в бачок до максимума.
  2. Закрываем бачок нашей крышкой с ниппелем.

  3. Берём запаску и соединяем шлангом ниппель запаски с ниппелем бачка. Таким образом, давление на жидкость в системе обеспечено. Запаса давления в колесе хватит с избытком для полной прокачки системы. При этом нежелательно превышать давление в одну атмосферу. Вместо запаски можно использовать насос или компрессор, но при этом следить за давлением.

  4. Процедура и порядок прокачки ничем не отличается от удаления воздуха из системы с помощью ассистента. Кроме того, нужно так же внимательно следить за уровнем жидкости, чтобы система не захватила воздух.

Заключение

Произвести ремонт несложно, если знать, как осуществляется работа тормозной системы ВАЗ-2110. Для проведения всех мероприятий вам потребуется стандартный набор инструментов и всего один специальный ключ на 8 обжимного типа. В магазинах он называется «ключ для тормозных трубок». С его помощью без труда проводится выкручивание штуцеров.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
