Что лучше: турбина или механический компрессор?

Как турбина подключается к карбюратору

Если водитель решает подключать систему турбонаддува прямо через карбюратор, то он должен быть готов к целому ряду проблем, которые придётся решать. Во-первых, при таком способе подключения расход воздуха существенно возрастёт. Во-вторых, турбину придётся ставить около карбюратора, а места там очень мало. Именно поэтому водителю следует дважды подумать перед применением такого технического решения. С другой стороны, если турбину всё-таки удастся поставить рядом с карбюратором, работать она будет очень эффективно, так как ей не придётся тратить энергию на подачу воздушного потока через длинную систему воздуховодов.

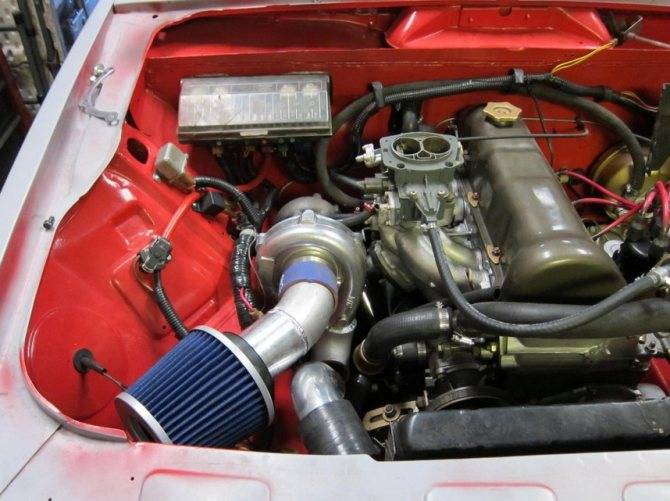

Существует два способа установки турбины рядом с карбюратором

Топливный расход в старых карбюраторах на «шестёрках» регулируется тремя жиклёрами. Кроме того, там есть несколько топливных каналов. Когда карбюратор работает в штатном режиме, давление в этих каналах не поднимается выше 1.8 бар, так что свои функции эти каналы отлично выполняют. Но после установки турбины ситуация меняется. Существует два способа подключения системы турбонаддува.

1. Установка за карбюратором. Когда турбину ставят так, то топливной смеси приходится проходить по всей системе.
2. Установка перед карбюратором. В этом случае турбина будет нагнетать воздух в обратную сторону, а топливная смесь через турбину не пойдёт.

У каждого метода есть как достоинства, так и недостатки:

• первый способ гораздо проще. Да, воздушное давление в системе будет не слишком высоким. Но и карбюратор при этом не придётся серьёзно модернизировать, ставить в него дополнительный клапан для компрессора и дополнительные охладители;
• второй способ гораздо сложнее. Общее давление в системе будет намного выше. При этом содержание СО в выхлопе автомобиля будет ниже, а кроме того, запускать холодный двигатель будет легче. Но реализовать такое подключение труднее, поскольку потребуется модернизировать карбюратор, о чём упоминалось выше.

Принцип работы турбонаддува

Принцип работы турбонаддува достаточно прост. Выхлопные газы, которые выбрасывает двигатель, попадают на турбину и придают ей вращение. Турбина, в свою очередь, передаёт крутящий момент компрессору, он засасывает воздух и сжимает его. После этого сжатый воздух направляется в цилиндры двигателя. Опционально в эту схему вносится промежуточный охладитель воздуха — интеркулер. Он снижает температуру сжатого компрессором воздуха, соответственно уменьшая его объём. Это избавляет от неприятных эффектов вроде детонации, и повышает общую эффективность системы.

Смысл закачивания дополнительного воздуха становится ясен, если вспомнить принцип работы двигателя внутреннего сгорания. В его цилиндрах сгорает топливо-воздушная смесь, этот процесс толкает поршень, который проворачивает коленвал

Но, для эффективного сгорания смеси важно соблюдать правильное соотношение топлива и воздуха, поэтому нельзя повысить мощность просто добавив в смесь больше топлива. Вместе с увеличением количества топлива нужно увеличивать и количество воздуха

Рекомендуем: Можно ли в двигатель залить трансмиссионное масло: в чем отличие от моторного?

Это можно сделать увеличив объём цилиндра, чтобы в него помещалось побольше воздуха. Но можно пойти другим путём — повысить плотность воздуха, загоняемого в цилиндры. Тогда с той же единицы рабочего объёма двигателя можно снимать ощутимо большую мощность. Хороший пример — спорткары, где каждый литр объёма может выдавать более 150 л.с. Конечно, помимо турбонаддува там используют ещё массу ухищрений. Но вполне реально получить 105-115 л.с. на литр с помощью одного только турбирования.

Конструкция и принцип работы механического наддува

В современном автомобилестроении применяется несколько видов систем механического наддува, каждая из которых имеет свои конструктивные особенности и принцип нагнетания воздуха.

Устройство механического наддува

Система механического наддува состоит из следующих элементов:

• механический нагнетатель (компрессор);
• интеркулер;
• дроссельная заслонка;
• заслонка перепускного трубопровода;
• воздушный фильтр;
• датчики давления наддува;
• датчики температуры воздуха во впускном коллекторе.

Схема работа механического наддува

Управление механическим нагнетателем осуществляется при помощи дроссельной заслонки, которая при высоких оборотах открыта. При этом заслонка трубопровода закрыта, и весь воздух поступает во впускной коллектор двигателя. Когда двигатель работает на низких оборотах, дроссельная заслонка открыта под небольшим углом, а заслонка трубопровода открыта полностью, что обеспечивает возврат части воздуха на вход компрессора.

Поступающий из нагнетателя воздух проходит через интеркулер, что снижает температуру нагнетаемого воздуха примерно на 10°C, способствуя более высокой степени его сжатия.

Типы привода механического наддува

Ременной привод кулачкового компрессора

Передача крутящего момента от коленчатого вала к механическому компрессору может осуществляться различными способами:

• Система прямого привода — предполагает  монтаж компрессора непосредственно на фланец коленчатого вала двигателя.
• Ременный привод. Передача усилий реализуется при помощи ремня. Различные производители используют свои виды ремней (плоские, клиновидные или зубчатые). Системы с использованием ремня характеризуются коротким сроком службы и вероятностью возникновения проскальзывания.
• Цепной привод. Имеет аналогичный ременному приводу принцип.
• Шестеренчатый привод. Недостатком такой системы является повышенный шум и большие габариты.

Виды механических компрессоров

Центробежный компрессор

Каждый тип привода наддува имеет свои эксплуатационные особенности. Всего различают три вида механических нагнетателей:

• Центробежный нагнетатель. Самый распространенный вид механических нагнетателей. Основной рабочий элемент системы — колесо (крыльчатка), которое имеет сходную конструкцию с компрессорным колесом турбины. Оно вращается со скоростью порядка 60 000 оборотов в минуту. При этом воздух всасывается в центральную часть компрессорного колеса в режиме высокой скорости и малого давления. Пройдя через лопасти нагнетателя, воздух подается во впускной коллектор, но уже в режиме низкой скорости и высокого давления. Этот вид нагнетателя используется в комплексе с турбокомпрессорами для устранения турбоямы.
• Винтовой нагнетатель. Представляет собой систему из двух вращающихся шнеков (винтов) конической формы. Воздух, попадая в более широкую часть, проходит по камерам компрессора и, благодаря вращению, сжимается и нагнетается в патрубок впускного коллектора. Такие системы применяются в основном на спортивных и дорогостоящих автомобилях, поскольку достаточно сложны в изготовлении. Их преимущество — высокая эффективность работы.
• Кулачковый нагнетатель (roots). Один из первых видов механических нагнетателей. Конструктивно он представляет собой два ротора со сложным профилем сечения. Оси вращения роторов соединяются двумя одинаковыми шестернями. При вращении системы воздух перемещается между стенками корпуса и кулачками, в результате чего происходит его нагнетание во впускной трубопровод. Недостатком этой системы является образование избыточного давления, что провоцирует сбои в работе наддува. Для устранения этого явления в конструкции кулачкового нагнетателя предусматриваются либо муфта с электрическим приводом (управление с отключением нагнетателя), либо перепускной клапан (без отключения нагнетателя).

Винтовой нагнетатель

Механические нагнетатели довольно часто применяются на автомобилях марок Cadillac, Audi, Mercedes-Benz а также Toyota.  При этом кулачковые и винтовые компрессоры устанавливаются преимущественно на мощных спортивных автомобилях с бензиновыми двигателями, а центробежные входят в систему двойного турбонаддува для дизельных моторов.

ТУРБО – НЕ ТУРБО

Если разобрать конструкцию таких узлов, то можно выявить определенное сходство строения

А именно такие компрессоры работают от привода, который не требует вмешательства в штатные системы двигателя, а именно в смазку и систему отработанных газов, что очень важно! Такая конструкция действительно очень проста – устанавливается прямая связь с «коленвалом», что позволяет отлично взаимодействовать двигателю и нагнетателю, при разгонах. То есть чем выше обороты, тем быстрее вращается «коленвал», а соответственно раскручивает нагнетатель! Благодаря такому взаимодействию практически нет такого явления как «турбояма»

Также дополнительным плюсом можно отметить отсутствие работы при больших температурах, как у ТУРБО вариантов, а это значит, что ресурс намного увеличивается – ведь здесь не нужно остывать «турбине», то есть не обязательны «турботаймеры» или «бустконтроллеры», просто глушим машину и работа прекращается. Сайт autoflit.ru рекомендует действовать точно также. Кому интересно заходите.

Сравнение турбины и компрессора

В чем же разница между турбиной и компрессором? Когда речь заходит о выборе компрессора или турбины, человек в первую очередь смотрит на основные признаки отличия, которые имеются у данных устройств: Одним из главных преимуществ компрессора является обеспечение бесперебойного сгорания примеси. Это напрямую влияет на правильную работу двигателя в целом, помогает избежать различных неприятностей, связанных с поломкой. В свою очередь определенные преимущества имеет и турбина: она не влияет на потерю лошадиных сил, в то время как компрессор этим похвастать не может. Правда, стоит заметить, что речь идет общей выходной мощности двигателя (потеря при компрессии составляет до 20 процентов). Установка и настройка турбины – довольно сложный процесс, требующий значительных временных и денежных затрат. Кроме того, необходимо несколько видоизменить силовой агрегат. Для сравнения, чтобы использовать компрессор, необходимо фактически только одно – правильный подбор примеси. Установка осуществляется очень легко. Если говорить о турбине в автомобиле, то без помощи специалиста установить ее не получится. Для компрессора не нужно специальное оборудование и знания. Это значительно упрощает процесс. Турбина в автомобиле имеет существенный недостаток — она требует частый подвод масла под давлением, что увеличивает расходы на содержание транспорта. Если не проводить данную манипуляцию с определенной регулярностью, то автомобиль быстро ломается, создавая дополнительные проблемы. Компрессор в этом не нуждается. Турбина требует особого ухода. Чтобы она работала надлежащим образом, автовладельцу придется раз в месяц посещать мастерскую, если он не имеет необходимого опыта. Турбине необходима полноценная привязка к двигателю автомобиля. Если транспорт выдает небольшое количество оборотов, то от турбины практически нет толка. Лишь выжимая максимальные обороты, можно добиться хорошей мощи. Безусловно, автовладелец сейчас может купить устройство, которое работает вне зависимости от скорости автомобиля, но такая турбина стоит приличную сумму. Работа компрессора не зависит от оборотов машины, он выдает фиксированную мощь при любой скорости. Компрессор является независимым устройством в автомобиле, за счет чего упрощается процесс обслуживания и ремонта. Даже не имея большого опыта, практически каждый автовладелец может самостоятельно почить агрегат. Турбина может набирать более высокие обороты, чем компрессор. Но и нагревается она на порядок быстрее, что ставит под удар двигатель. От такой работы он быстро изнашивается. Компрессор приводится в действие сразу же после запуска двигателя. Это безусловное преимущество над турбиной, которая без движения транспорта работать не будет. Но вместе с этим, компрессор приводит в действие и весь двигатель. Турбина, напротив, освобождает «сердце» автомобиля от дополнительной нагрузки. Компрессоры расходуют больше топлива, чем турбина. И КПД у них на порядок меньше. То есть турбина в автомобиле работает на полную мощь, не растрачивая бензин. Компрессор приводится в действие ремнем, так как он является механическим нагнетателем. Турбина раскручивается выхлопными газами автомобиля, которые крутят две крыльчатки, соединенные между собой валом. Если решитесь на покупку компрессора для автомобиля, то знайте, что на рынке его огромный выбор. Турбина же не имеет такого достоинства. Наконец, турбина стоит на порядок дороже компрессора. Этот фактор и обуславливает высокую популярность устройства на российском рынке.

Спиральные компрессоры (нагнетатели)

Леон Креукс в 1905 году подал заявку на патент для создания паровой машины, которая в процессе 10 лет доработки превратилась в компрессор с двумя спиральными витками, восьмью струями вместо четырех, внешней и внутренней камерой расположенными по бокам с разворотом в 180 градусов. Но на тот момент думать о массовом производстве компрессоров было очень рано. Не было материалов способных выдержать рабочую температуру и оборудования для точной обработки деталей. Последнее является решающим фактором, поскольку любая погрешность в изготовлении деталей, качестве или структуре поверхности могла привести к значительной потери КПД, быстрой поломке всего двигателя и нагнетателя в частности. Из-за этого его применение в машиностроении началось гораздо позднее.

в середине 80-х годов начала активно экспериментировать с необычными спиральными компрессорами наиболее известными как G-lader устанавливая их на модели «Golf», «Passat», «Polo», «Carrado». Хотя сейчас это направление ею уже свёрнуто, работа инженеров VW в нем никогда не будет забыта. Их наработки продолжает использовать ряд (преимущественно немецких) производителей устанавливая спиральные компрессоры в свои авто.

Электрический наддув

Система электрического наддува разрабатывалась фирмой «Controlled Power Technologies» (в настоящий момент вошла в состав подразделения силовых агрегатов компании «Valeo») в течение трех лет.

В отличие от турбонаддува, где центробежный нагнетатель приводят в действие выхлопные газы, или механического наддува, где нагнетатель связан с коленчатым валом двигателя, в системах с электрическим наддувом нагнетатель вращается электромотором. Обычно подобные системы являются комбинированными, так как использование электрического и турбонаддува совместно даёт существенный выигрыш, позволяя избежать турбоямы на низких оборотах двигателя.

Система электрического наддува «Controlled Power Technologies»
Она совмещает в одном устройстве электрический и турбонагнетатель.

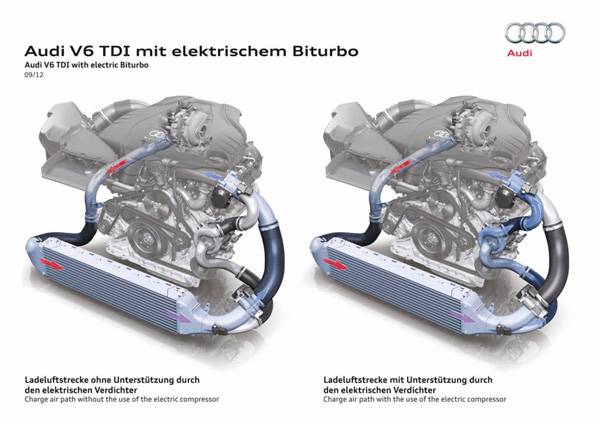

Компания «Audi» недавно представила систему электрического наддува, работающую по схеме, отличной от схемы «Controlled Power Technologies». Система «Audi» (на рис. ниже) использует двойной наддув: обычная турбина работает на средних и высоких оборотах, а электрическая — на малых, исключая турбояму.

Система электрического наддува «Audi»

В «Audi» собираются снабдить электрическим наддувом собственные дизельные моторы. На заводе компании уже собран пробный образец трехлитрового V6 TDI с подобным двойным наддувом. В системе задействован компактный электродвигатель, способный быстро раскрутить турбину до высоких скоростей. Возникновение дополнительного потребителя никак не должно отразиться на общем уровне энергопотребления, так как потери на раскрутку турбины перекроются при помощи системы рекуперации.

Внимание к электрическому наддуву в последнее время проявляют также компании «Ricardo», «Ford» и «BMW». Последняя недавно получила патент на электротурбину собственной конструкции, а компания «Ford» работает совместно с «Controlled Powertrain Technologies» и «Valeo» над трёхцилиндровым двигателем «Hyboost» с электронаддувом. «Valeo» станет первым поставщиком комплектующих, который предложит на рынок целый спектр электрических нагнетателей

«Valeo» станет первым поставщиком комплектующих, который предложит на рынок целый спектр электрических нагнетателей.

На рынке тюнинга существуют и так называемые осевые электрические нагнетатели, которые, как правило, входят в систему динамического наддува (читайте ниже). Движение воздуха в них осуществляется в осевом направлении. Один или пара последовательных либо параллельных вентиляторов с электромоторчиком, будучи установленными в воздушном тракте, проталкивают воздух вдоль себя назад, в фильтр или уже после него во впускной коллектор. Если такая система преодолевает хотя бы сопротивление фильтрующих элементов, эффект уже неплохой.

Компрессор на атмосферный двигатель

Начнем с того, что установка компрессора (нагнетателя) во впускной системе двигателя позволяет добиться подачи нужного количества воздуха для сжигания большего количества топлива. Если просто, компрессор-устройство, которое способно создать на выходе давление, которое будет больше атмосферного.

С этой задачей справляются как обычные механические нагнетатели, так и турбокомпрессор. При этом главным отличием турбонагнетателя от компрессора является то, что турбокомпрессор раскручивается за счет выхлопных газов, в то время как механический компрессор приводится от коленвала двигателя.

Как за счет компрессора происходит увеличение мощности двигателя

Атмосферный двигатель внутреннего сгорания осуществляет забор воздуха снаружи в тот момент, когда поршень в цилиндре движется вниз и создается разрежение, в результате чего воздух засасывается в камеру сгорания. Количество поступающего воздуха физически ограничено рабочим объемом, который имеет цилиндр и камера сгорания. После этого воздух смешивается с топливом в определенных пропорциях, после чего заряд (топливно-воздушная смесь) сгорает в цилиндрах.

Казалось бы, чтобы увеличить мощность мотора, нужно подать больше топлива, однако на самом деле это не так. Если просто, избыток топлива приведет к тому, что без соответствующего количества воздуха горючее не будет эффективно сгорать. Получается, чтобы сжечь больше топлива, нужно одновременно подать большее количество воздуха.

Если учесть, что объем двигателя не меняется, тогда воздух нужно подавать принудительно под давлением. Это и есть главная задача компрессора. Компрессоры создают давление во впуске, нагнетая воздух в цилиндры. В этом случае остается только впрыснуть больше топлива, после чего такая смесь эффективно горит и отдает энергию поршню. На практике, нагнетатель способен поднять мощность мотора на 35-45%, отмечается около 30% процентов прироста крутящего момента по сравнению с точно таким же атмосферным аналогом.

Статья в тему: 3 способа повысить проходимость любого автомобиля

Разница оборотов

Одно важное отличие от остальных это, то что компрессор может работать на низких и минимальных оборотах, а турбина вовсе нет. Как правило, для нее необходимы обороты от 3500 об/мин

для создания давления. Но компрессор не способен экономно расходовать топливо. При разгоне эффективность компрессора будет видна не так долго как хотелось бы. Турбина начинает работать немного позже, так как замечается «яма» при старте, но после небольшого разгона все исчезает.

Итог:

если вы приверженец скорости и у вас бензиновый двигатель – смело ставьте компрессор и радуйтесь жизни, если дизель – то только турбину.Компрессор призван постоянно подавать смесь для воспламенения , но влияет на потерю мощности, чего не скажешь о «сестре». Для поддержания работоспособности турбины, необходимо раз или два появляться в автосервисе для диагностики, в противном случае получите неработающую систему.

Для турбины необходима установка дополнительного охладителя – интеркулера (см. статью — » «), так как поток воздуха имеет высокую температуру.

Установка дополнительного радиатора

также приносит сложности в плане поиска места для монтажа. КПД компрессора несколько меньше, чем у турбины.

Сейчас преимущественное большинство владельцев переходят от прожорливых и громоздких авто к миниатюрным и экономичным (см.

Перед тем, как говорить на тему – нужно больше узнать о том, как повышается мощность. Как известно, двигатель внутреннего сгорания функционирует с помощью воздушно-топливной смеси, что воспламеняется в цилиндрах и там сгорает. В состав смеси входят – воздух и бензин, которые попадают к двигателю/ коллектору таким образом:

Топливо. Подается с помощью специального насоса по топливопроводах;
Воздух же никоим образом не нагнетается, только засасывается двигателем через воздушный фильтр

Обратите внимание, если фильтр грязный – тогда мощность резко падает, а расходы растут.

Что же делают турбина и компрессор? Оба устройства начинают шибко нагнетать воздух в цилиндры, что очень хорошо влияет на мощность.

Так чем отличается компрессор от турбины ?

Что получается в итоге

1. Компрессор обеспечивает более правильную и стабильную работу двигателя во всех режимах работы, продлевается долговечность мотора;
2. Турбина не отнимает процент общей мощности ДВС;
3. Компрессор проще установить и настроить;
4. Турбина потребует организации подвода и слива масла;
5. Компрессор имеет постоянную отдачу, а турбина зависит от оборотов ДВС;
6. Турбина потребует регулярной диагностики и обслуживания, компрессор проще обслуживать;
7. Компрессор потребляет больше топлива и демонстрирует меньший показатель КПД сравнительно с турбиной;
8. Турбина устанавливается в двигатель с доработками, компрессор же представлен полностью отдельным устройством и обеспечивает простоту при монтаже;
9. Турбина предоставляет лучшие показатели на высоких и максимальных оборотах и пиковых скоростных режимах; Компрессор выделяется подхватом в самом «низу»;
10. Компрессор можно свободно подобрать и приобрести, причем сделать это можно практически под любую модель авто, а вот выбор турбин заметно ограничен;
11. Стоимость компрессора и его установки получается более доступной по сравнению с турбиной;

Как вы уже поняли из всего вышесказанного, установка любого типа компрессора является не самой простой задачей. Перед установкой стоит тщательно взвесить все «за» и «против» относительно каждого из доступных решений по обеспечению наддува, а также просчитать необходимые итоговые показатели мощности в соответствии с поставленной задачей.

Сегодня же оптимальным можно считать систему двойного наддува, когда на одном моторе задействованы механический компрессор и турбонаддув одновременно. При этом устройства работают на разных оборотах, обеспечивая максимум эластичности и комфорта в широком диапазоне оборотов двигателя.
