Устройство подвески автомобиля

Подвески пикапов и внедорожников

В различных моделях джипов конструкторы идут разными путями. Это зависит от веса и назначения внедорожника. Возможны три варианта используемых подвесок:

  1. Зависимая задняя и независимая передняя схемы;
  2. Полностью зависимая подвеска;
  3. Полностью независимая подвеска.

Как правило, задняя ось оснащается либо рессорной, либо пружинной подвеской, которые сочетаются с жесткими неразрезными мостами. Рессоры идут в ход при создании пикапов или тяжелых джипов, так как они надежны, неприхотливы и в состоянии выдержать нешуточную нагрузку. Кроме того, такая схема довольно дешева, что стало причиной оснащения рессорами некоторых бюджетных авто. Подробная информация о достоинствах и недостатках рессорной подвески.

Пружинная схема отличается мягкостью и длинноходностью. Она более ориентирована на комфорт и ставится на легкие джипы. Относительно сложности конструкции – она лишь немного сложнее рессорной.

Что касается передней оси, то здесь, в большинстве случаев, используются торсионные или зависимые пружинные схемы. Встречается, конечно, и оснащение джипов жесткими неразрезными мостами, но такое решение в наши дни наблюдается довольно редко.

Подвеска типа «Де Дион»

Этот тип, равно как и подвеска McPherson, был назван в честь изобретателя. Им стал француз Альберт Де Дион. Цель данного типа подвески – максимально снизить нагрузку на задний мост автомобиля, путем отделения картера главной передачи. Если раньше он крепился к самой балке моста, то в данном случае картер держится непосредственно на кузове.

Это позволяет передавать крутящий момент посредством полуосей, закрепленных на ШРУСах, и сделать подвеску как независимой, так и зависимой.

Но от главных недостатков всех зависимых вариантов подвески, типу «Де Дион» избавиться не удалось. К примеру, затормозить без «клевков» практически невозможно, а при резком старте машина просто «приседает» на задние колеса.

Несмотря на попытки ликвидации этих недостатков путем установки дополнительных элементов (направляющих), несбалансированное поведение авто остается главной проблемой.

Дорогие автомобили

Сегодня подвеска МакФерсон не является частью конструкции дорогих автомобилей, но так было не всегда. Начиная с 1982 года, ее стали устанавливать на престижных машинах, например, таких, как Mercedes 124 и Audi 100. Также оснащение этим устройством получило большинство автомобилей под брендом BMW. В течение определенного времени, измеряемого годами, такой подход оправдывал себя.

Затем автомобильная промышленность ушла далеко вперед и подвеска МакФерсон перестала соответствовать по своим техническим параметрам тому, что требовалось для дорогих автомобилей: качественная кинематика, обеспечивающая приемлемую в соответствии с новыми требованиями плавность хода. К этому можно добавить, что дорогие машины и дешевые детали – это малосовместимые понятия. На текущий момент подвеска МакФерсон находит применение лишь в автомобилях бюджетной категории.

Это интересно: Важность диагностики: читаем главное

Другие варианты

Есть и другие разновидности.

  1. Подвеска с качающимися полуосями – здесь вместо одной используются две полуоси. Каждая из них крепится к шасси посредством шарнира. За счет этого колесо принимает перпендикулярное положение по отношению к полуоси. При вхождении в повороты боковые силы будут стремиться подбрасывать транспортное средство, что отрицательно влияет на устойчивость автомобиля. По этой причине такой подвеской оснащаются, в основном, грузовые машины.
  2. Подвеска Дюбоне – такой тип использовался на автомобилях в первой половине ХХ столетия. На каждом борту корпуса присутствовал рычаг с реактивной тягой, который оказывал воздействие на пружину. Сама тяга соединялась с кожухом, где находилась пружина, передававшая усилия при торможении. Поскольку из кожуха то и дело вытекала жидкость, данный тип не прижился.
  3. Продольные рычаги – у данного типа подвески автомобилей каждое колесо на одной оси с двух сторон крепится к рычагу, который жестко соединен с рамой. При таком типе подвески меняется лишь колесная база, а колея остается прежней. Однако устойчивость в этом случае не очень хорошая, а колеса могут поворачиваться вместе с корпусом. В итоге это отрицательно сказывается на сцеплении шин с дорогой. В ходе движения автомобиля вся нагрузка воспринимается продольными рычагами, из-за чего подвеске не хватает жесткости и утяжеления. Что касается плюсов – есть возможность для увеличения пространства салона за счет ровного пола.
  4. Косые рычаги – по сути, это усовершенствованная версия системы на продольных рычагах. Она актуальна для ведущей оси. Благодаря такой конструкции вероятность изменения ширины между колесами сводится к минимуму. В то же время оказывается влияние кренов на наклон колес. Если при вхождении в поворот повысить подачу топлива, задняя часть кузова автомобиля чуть приседает, из-за чего происходит развал передних колес. При снижении подачи топлива все происходит наоборот: передняя часть корпуса становится ниже, а задняя – приподнимается.

Существует еще один тип подвески автомобилей – Де Дион, который разработан Альбертом Де Дионом. Его особенность – картер главной передачи крепится к самому корпусу автомобиля и отделен от балки моста. Крутящий момент от силового агрегата также передается на ведущие колеса через полуоси. Такой вариант позволяет оптимизировать массу транспортного средства. Многие инженеры останавливают свой выбор на подвеске Де Дион в целях облегчения заднего моста.

Однако и здесь есть свои минусы – интенсивный разгон или торможение приводит к раскачиванию автомобиля. То есть на старте авто приседает и «клюет носом» при торможении. Для устранения подобного нежелательного эффекта стали использовать дополнительные направляющие элементы.

Принцип работы подвески MacPherson

Разработана электромагнитная автомобильная подвеска — Автомобиль Подвеска Электромагнит Для того, чтобы представить подвеску MacPherson в работе, необходимо последовательно проследить за передачей усилия при проезде неровностей.

Если колесо встречает препятствие, заставляющее его двигаться вверх, то отсутствие жесткого крепления к кузову и наличие нижнего рычага передадут усилие на пружину. Она начнет сжиматься, забирая в себя огромную долю энергии. Телескопическая стойка начнет гасить колебания пружины. Оставшаяся часть энергии приведет в движение кузов автомобиля, предварительно перейдя на опору.

Если же колесо попадает в яму, то происходит аналогичный процесс с растяжением пружины. Не стоит забывать, что энергия еще и распределяется между соосными колесами. Применение шарниров и сайлентблоков так же уменьшают усилие на несущие элементы.

Модернизация перечисленных узлов позволяет конструкторам вести постоянные работы по увеличению мягкости и бесшумности работы подвески.

Обеспечение поворота колеса при маневре происходит за счет свободного вращения стойки в точках опоры:

  • вверху — в подшипнике;
  • внизу — в шаровой опоре.

Подвески МакФерсон достоинства и недостатки

В числе преимуществ отмечаем:

  • Недорогое производство подвесок. Работы по изготовлению деталей просты. Это позволяет снизить стоимость производства.
  • Компактность. Агрегат имеет относительно малые размеры, позволяющие реализовать поперечное расположение мотора и трансмиссии в подкапотном пространстве машины.
  • Небольшой вес. Общий вес элементов ниже по сравнению с системой на двух рычагах.

К недостаткам подвески относят:

  • Худшие параметры кинематики. Ухудшение кинематических параметров движения связано с большим изменением развала колес. Ухудшаются управляемость, устойчивость автомобиля при совершении маневров.
  • Передачу вибраций на кузов. Вибрации при езде по некачественному дорожному покрытию сильнее передаются на кузов автомобиля, чем при двойных поперечных рычагах.

Вот значимые достоинства и недостатки:

  • Плюсы подвески — простота диагностики повреждений деталей и увеличенный ресурс верхних опор стоек за счет усиленных брызговиков.
  • Минусы: частый выход из строя амортизаторных стоек, дорогой ремонт (при ремонте нужно снять всю подвеску, если нужно заменить деформированный компонент).

За счет относительной простоты устройства Макферсон применяют в качестве передней подвески легковых автомобилей бюджетного и среднего класса.

На гоночные, элитные модели автомобилей, машины бизнес-класса подвеску типа McPherson не ставят. Для авто в основном применяется агрегат на поперечных рычагах. Также невозможно использовать устройство на легких грузовиках и коммерческом транспорте, рамных внедорожниках, пикапах. В остальном никаких ограничений по использованию автомобильная подвеска McPherson не имеет. Её часто можно встретить в машинах популярных моделей.

Один из инженеров компании Форд Эрл МакФерсон в послевоенные годы предложил конструктивно новый вариант подвески, названный позднее его именем. Цель заключалась в снижении себестоимости при изготовлении составляющих деталей.

Но бытует мнение, что необходимость разработки подвески МакФерсон диктовалась идеями создания переднеприводных автомобилей. Чтобы ведущему колесу обеспечить вращение относительно вертикальной оси, требовалось освободить пространство для привода (ШРУС).

И вот, в свет вышла и применяется до сих пор независимая подвеска типа MacPherson, проявившая себя, как относительно надежная, ремонтопригодная и недорогая.

Типы подвесок

Рассмотрим наиболее распространенные типы подвесок автомобиля.

Подвеска зависимого типа

Самая старый тип подвесок, зависимая подвеска применяется и сегодня, а ее главной отличительной особенностью неизменно остается достаточно жесткая связь колесных осей посредством простой балки или картера моста. Изначально в качестве направляющих и упругих элементов применялись рессоры, но в современных автомобилях связующая колеса поперечина фиксируется двумя продольными рычагами и поперечной тягой, которая воспринимает боковые силы. Используется на задней оси переднеприводных бюджетных автомобилей, а также многих внедорожников.

Принято считать, что кроме невысокой стоимости, простоты использования преимуществами зависимая подвеска автомобиля не обладает – это совершенно не так. Ее плюсы – небольшой вес, если разговор идет о ведомой оси, достаточно высокий центр поперечного крена и самое главное – постоянство развала и колеи. Независимо от крена и раскачки на ровной дороге угол наклона колес к дорожной поверхности не изменяется, это значит, что в любых режимах машина имеет наилучшее сцепление с поверхностью. Хотелось бы сказать, что больше ни одна подвеска не может похвастаться подобными свойствами.

К сожалению, ситуация ухудшается на плохом дорожном покрытии – провал колеса в яму способствует изменению развала другого, а это уменьшает сцепные свойства. При движении прямо это не сильно ощутимо, но при повороте может привести к неожиданному заносу.

Также существуют значительные проблемы с управляемостью автомобиля. Разнонаправленный ход колес происходит с поворотом балки моста, что провоцирует плохую поворачиваемость и полное отсутствие стабильности на прямой. Также здесь тяга Панара дергает ось влево-вправо, что ухудшает ситуацию.

К счастью, это поправимо. Для того чтобы поперечина перестала разворачиваться, с каждой стороны вместо одного продольного рычага можно использовать два, расположенных по системе механизма Уатта. Устранить проблему осевых смещений поможет монтаж продольного рычага, удерживающего балку по центру вместо тяги Панара. Но на практике становится ясно, что такое изменение бессмысленно – конструкция заметно усложняется и требует больше места в высоту. А ведь главная область применения подвески зависимого типа – бюджетные автомобили.

Типичным представителем данной конструкции может быть задняя подвеска с винтовыми цилиндрическими пружинами в роли упругих элементов. В качестве примера можно рассмотреть конструкцию задних подвесок классических моделей «Жигули». Здесь с помощью двух винтовых пружин балка заднего моста «подвешивается», а также дополнительно прикрепляется к кузову автомобиля благодаря четырем продольным рычагам. Вдобавок к этому для увеличения плавности хода, повышения управляемости и уменьшения крена кузова при поворотах монтируется реактивная поперечная штанга.

Подвеска Макферсон: схема и устройство

Подвеска — это агрегат, который включает компоненты:

  • Подрамник – основная несущая деталь, на которую крепятся рычаг, стойка, рулевой механизм, другие элементы.
  • Поперечный рычаг – деталь для изменения развала колес и колеи при совершении маневров, наезде на препятствия.
  • Поворотный механизм – элемент, обеспечивающий поворот автомобильного колеса благодаря шарнирному соединению с рулевой тягой.
  • Амортизаторная стойка – телескопическая деталь для снижения вибраций, ударов при езде по неровным дорогам.
  • Стабилизатор поперечной устойчивости – элемент, нужный для уменьшения бокового крена при движении машины.

Изначально подвеска МакФерсон должна была быть применена ко всем колесам автомобиля. Однако из-за высокой цены технологии в задней части машин стали применять зависимую, а McPherson использовались в качестве передней.

Несущим элементом схемы подвески является подрамник. Для снижения негативного воздействия вибраций и шума крепление к кузову подрамника осуществляется через сайлентблоки. Поперечный рычаг с шаровой опорой с одной стороны связан с поворотным механизмом, а с другой – с подрамником. Благодаря креплению с двух сторон обеспечивается необходимая жесткость конструкции.

Типовое разнообразие

Любая из подвесок автомобилей должна обеспечивать необходимую плавность хода, обладать кинематическими характеристиками, отвечающих требованиям устойчивости и управляемости авто.

В авто с зависимой подвеской подразумевается жесткое соединение колес, стоящих напротив, движение одного из которых в поперечной плоскости содействует перемещению второго. Авто с независимой подвеской характеризуются более сложной конструкцией, у которой смещение колес не зависит друг от друга. Этот тип независимых подвески авто подразделяются на рычажные и свечные. Виды, которые встречаются чаще всего:

  • с качающимися полуосями;
  • на продольных рычагах (пружинная, торсионная);
  • с косыми рычагами;
  • с продольными и поперечными рычагами;
  • с двойными продольными и поперечными рычагами (пружинные, торсионные, рессорные);
  • торсионно-рычажные;
  • «Макферсон»;
  • гидропневматические и пневматические подвески;
  • адаптивные.

Зависимый тип

На авто этого типа подвески подразумевается жесткая связь между колесами. Агрегаты зависимого типа относятся к первым изобретениям человечества, которые ушли не очень далеко от конструкции телег, когда два колеса соединялись между собой осью.

Современные аналоги разделяются на рессорные и пружинные. Первый вариант в качестве упругого элемента предусматривает рессору, крепление которой проводится к балке моста, концами к раме или корпусу авто. Второй вариант подвесок подразумевает использование пружины.

Зависимая подвеска

Пусть этот тип и считается устаревшим в силу давности его изобретения, он до сих пор находит широкое применение среди грузовых автомобилей и внедорожников. Недостатки, которые безразличны на плохой дороге, становятся очевидными на трассе:

  • управляемость остается желать лучшего из-за приличных подрессоренных масс при условии движения на высокой скорости;
  • плохая устойчивость курсового типа;
  • уровень комфорт для легковых автомобилей очень мал.

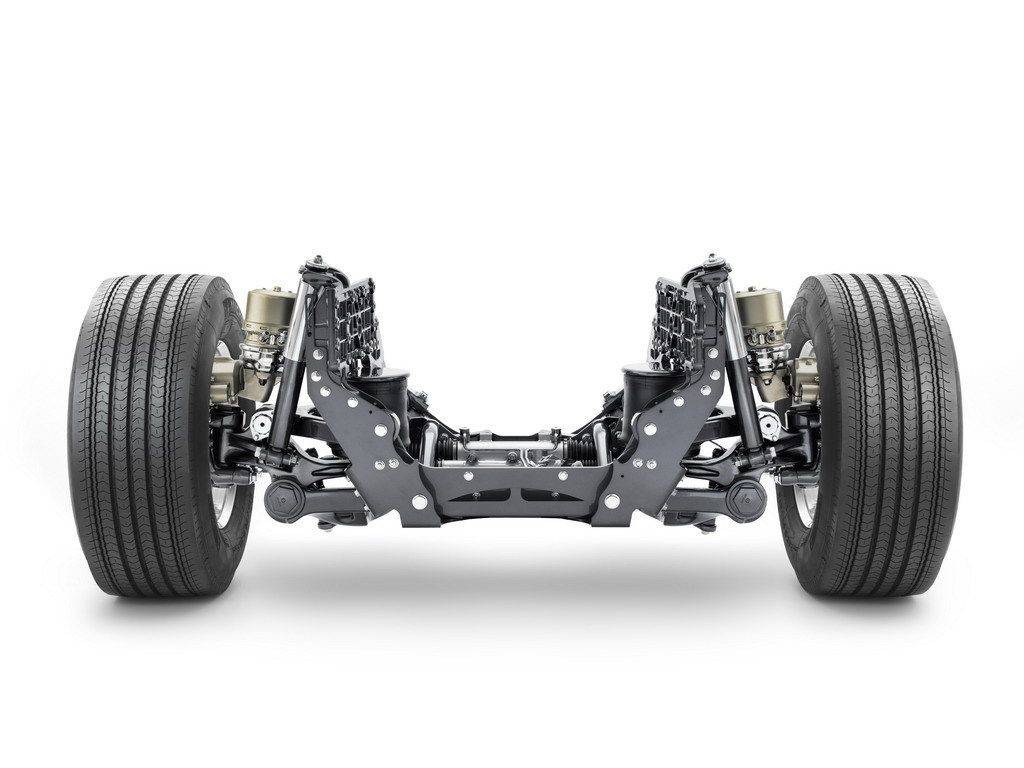

Независимый тип

Это вариант подвесок авто совершенно другой и не имеющий ничего общего с рассмотренным ранее. Подобная конструкция не имеет жесткой связи между колесами. На практике такая подвеска подразумевает автономное крепление каждого колеса к кузову авто, а при колебании одного из них эти изменения не передаются к остальным. Благодаря этому фактору крен кузова уменьшается, как результат устойчивость повышается. Практическая реализация варианта независимых подвесок автомобилей разнообразна, которая объедена в два основных типа: рычажные и свечные. Виды первых: двухрычажные, поперечнорычажные, косорычажные и продольнорычажные. Последние включают подвески МакФерсона.

Среди легковых автомобилей широко распространены подвески МакФерсона и поперечнорычажная. Причины, которые наделяют авто рядом преимуществ, объясняют фактор популярности подвесок, среди них:

  • достойный уровень комфорта;
  • высокая степень управляемости;
  • хорошая обратная связь при рулении;
  • крены минимальны;
  • высокая скорость движения.

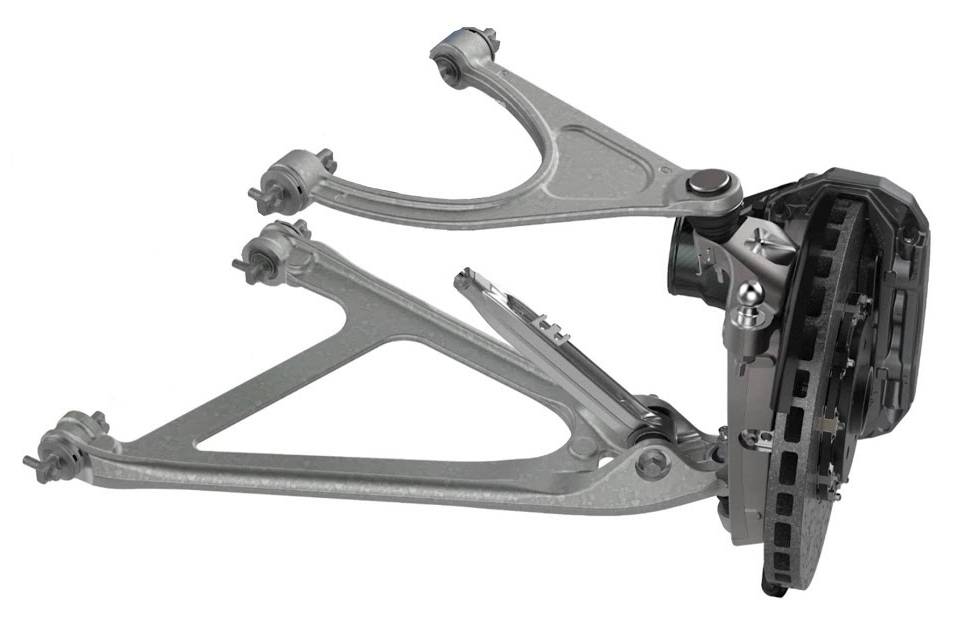

Независимая подвеска

Комбинированный тип

Это комбинация двух автомобильных подвесок, описанных ранее. Их конструкция спереди включает установку независимой подвески, а сзади – установку моста. Компромиссное решение разработчиков позволяет достичь комфортного передвижения по асфальту и свободного преодоления незначительного бездорожья.

Подобная комбинация легковых автомобилей идеально впишется в кроссоверы и паркетники. Возможность свободно передвигаться по городу, выезжать в лес на пикник либо проезда по проселочным дорогам становится воплощаемой задачей. Пусть и получится что-то среднее, зато в большинстве случаев обеспечит приемлемые условия движения.

Комбинации, заслуживающие внимания

Описанные выше виды подвесок не исчерпывают их многообразие. Существуют ещё некоторые типы агрегатов, которые заслуживают внимания:

  • Торсионная. Основывается на работе специального элемента – торсиона, представляющего собой металлический вал. Его функция представлена в виде скручивания при возникновении нагрузки.
  • Активная. Для легковых автомобилей с этой подвеской термин «активная» предусматривает возможность колебания параметров при эксплуатации агрегата.
  • Пневматическая. Отвечает за изменение высоты автомобилей относительно дороги, другими словами, колебания клиренса. Конструкция пневмоподвески предусматривает применение пневмоупоров на каждом колесе. Отдельно взятая пневматическая подвеска легковых автомобилей не является отдельным видом, но служит своеобразным дополнением к стандартной.

Как устроена подвеска Макферсона

Устройство фиксируется на каждое колесо. Схема устройства подвески довольно проста.Основным конструктивным элементом является амортизационная стойка, также есть поперечный рычаг и пружина. Кроме того, приспособление включает в свой состав следующие узлы:

  • подрамник представляет собой опору для всей конструкции, этот элемент, как правило, жестко фиксируется к кузову, кроме того, возможен вариант крепления на сайлентблоки, данная деталь смягчает подвеску, а также влияет на улучшение качества езды, к подрамнику крепятся поперечные рычаги правого и левого колес;
  • рычаг и стабилизатор поперечной устойчивости, рычаги: верхние и нижние, крепится к подрамнику и придают жесткость всей конструкции, с другой стороны фиксируется шаровая основа, которая в свою очередь, соединяется с поворотным кулаком;
  • поворотный кулак соединяется с рулевым управлением с помощью шарниров, он является частью рулевого управления, позволяющий направлять колеса;
  • стабилизатор поперечной устойчивости снижает боковой крен, эта деталь прикрепляется к стойке в том месте, где она соединяется с кулаком с помощью двух опорных элементов.

Основным элементом в схеме подвески, как уже говорилось выше, является амортизирующая стойка Макферсон, она оснащена соосно пружиной и собственно, стойкой. Основное крепление осуществляется с помощью поворотного шарнира, который крепится к крылу.

Конструкция передней подвески Макферсона имеет отличительное свойство, она независима и не влияет на положение другого колеса. Стойка закрепляется к брызговику крыла и поворотному рычагу за счет верхней и нижней опорной чаши соответственно. Такая система фиксации обеспечивает надежную связку, при этом колеса сохраняют независимый ход вверх и вниз. Функциональный принцип подвески заключается в том, что при езде по неровной поверхности колесо поднимается и опускается в зависимости от сжатия или разжимания пружины. Стойка при этом сокращается или распрямляется. Некоторая часть нагрузки распределяется на авто. Колебания уменьшаются за счет амортизатора встроенного типа.

Устройство и принцип работы

Принято считать, что устройство подвески Макферсон является продолжением разработки конструкции с двумя поперечными рычагами, которая также принадлежит к группе независимых подвесок. Одной из отличительных черт является в таких сборках установленная вверху пружина. Специалисты выделяют такие отличительные черты стоек в сравнении с амортизаторами:

  • способность удержания массы машины;
  • более сложное устройство механизмов;
  • усиленная конструкция и шток с увеличенным диаметром;
  • рассчитаны на перепады нагрузок и осевое/радиальное усилие;
  • при повороте задействуется поворотная опора.

В схеме присутствует несколько базовых обязательных элементов. По их взаимодействию можно понять общий принцип работы подвески.

Главным несущим элементом служит подрамник. К кузову он фиксируется благодаря прорезиненным сайлентблокам. Подобное конструкционное решение позволило существенно снизить шум и минимизировать вибрации.

Для задней либо передней подвески типа Макферсон характерно наличие опоры поперечного рычага и стабилизатора поперечной устойчивости. Их закрепляют к подрамнику, к боковой части которого фиксируются поперечные рычаги колёс. В большинстве случаев рычажное крепление двойное, что обеспечивает повышенную продольную жёсткость всей системы. Ко второму концу поперечного рычага прикреплён кулак благодаря шаровой опоре.

Верхняя часть поворотного кулака на задней либо передней подвеске Макферсона крепится к амортизационной стойке, а нижняя часть находится в тесном контакте с рычагом поперечным. В качестве дополнительной степени свободы используется и придания плавности хода на рычаге стоит ступичный подшипник с тормозным суппортом.

Неотъемлемым атрибутом работающей подвески служит амортизаторная стойка. Она включает в себя как сам амортизатор, так и соосную с ним пружину и буфер сжатия. Последний позволяет варьировать пружинное усилие и линейные характеристики. Нижняя часть в тесном контакте с кулаком, а вверху посредством резиновых втулок происходит крепление к брызговику крыла.

В конструкции также работает стабилизатор поперечной устойчивости. В его функционал включено снижение боковых кренов машины в общем. Крепление детали проводится на подрамнике благодаря двум опорам, а свободные концы из-за шарнирного соединения фиксируются с амортизаторными стойками.

Начинает работать подвеска Макферсон как только авто выезжает на неровную дорогу или совершает маневр. Например, когда машина наезжает на небольшое препятствие или попадается неровность на дорожном полотне, происходит смещение колеса в вертикальном направлении. Далее пружина сжимается, ведь на неё воздействуют основные силы в первые мгновения, а поглощением удара занимается амортизатор, который принимает на себя всю энергию.

Подвеска автомобиля: виды, устройство и принцип работы

Также на колесо действует сила, благодаря которой оно сдвигается в продольной оси. Удержать его на своей позиции помогают рычаги, смонтированные под определенным углом либо один фигурный рычаг. Во втором случае пара вершин его фиксируется на кузове, а третья вершина – на ступице.

После того как неровность преодолели, начинаются другие манипуляции. Пружина возвращается в первоначальную позицию, что провоцирует выравнивание колеса относительно кузова

Важно знать, что смещение колес осуществляется при движении вне зависимости друг от друга. Хотя часть вибраций и нагрузок поглощается такой подвеской, но всё же водитель и пассажиры ощущают определённые вибрации на неровных дорогах. В тех случаях, когда оба колеса перемещается по неровностям, то вне зависимости от состояния и качества элементов подвески машину всё равно немного раскачивает по сторонам

Для подобных ситуаций в конструкции предусмотрен стабилизатор поперечной устойчивости. Он замыкает элементы двух колёс в единую систему. Фактически это балка-торсион, установленная для гашения колебаний и препятствования скручивания

В тех случаях, когда оба колеса перемещается по неровностям, то вне зависимости от состояния и качества элементов подвески машину всё равно немного раскачивает по сторонам. Для подобных ситуаций в конструкции предусмотрен стабилизатор поперечной устойчивости. Он замыкает элементы двух колёс в единую систему. Фактически это балка-торсион, установленная для гашения колебаний и препятствования скручивания.
