Способы устранения плавающих оборотов двигателя
Приступая к поиску и устранению причин, вызывающих нестабильную работу мотора в режиме холостого хода, в первую очередь нужно проверить:
- Состояние воздушного фильтра и свечей зажигания. При критическом загрязнении их нужно заменить.
- Целостность изоляции высоковольтных проводов. При обнаружении повреждений они подлежат замене.
Проверка герметичности впускного коллектора (видеогид)
Рассмотрим остальные элементы устройства автомобиля, неисправность которых может повлиять на бесперебойную работу двигателя ВАЗ 2114 в режиме холостого хода.
Диагностика электромагнитного клапана
Автомобили с моторами, оснащенными карбюратором, оборудуются электромагнитными клапанами холостого хода. Устройства проверяют следующим образом:
- Отсоединяют провод питания.
- Запускают двигатель для прогрева.
- Подключают провод. Если при этом не слышен чёткий щелчок, деталь необходимо заменить.
Исправна ли система EGR на инжекторе
«Плавание» оборотов может быть вызвано заклиниванием клапана рециркуляции отработанных газов (EGR), который установлен в выпускном коллекторе. Нужно периодически удалять загрязнения с седла клапана и его посадочного места при помощи аэрозоля для очистки карбюратора, не допуская попадания жидкости на диафрагму датчика.
Необходимо следить за чистотой седла клапана
Регулировка холостого хода на карбюраторном двигателе (с видео)
Отметим, что основная причина появления плавающих оборотов холостого хода у двигателей такого типа заключается в неправильной работе карбюратора. Регулировка устройства выполняется путём вращения винтов качества и количества топлива.
Правильно ли работает регулятор холостого хода
РХХ проверяют, измеряя электрическое сопротивление на контактах — для диагностики устройства потребуется тестер (мультиметр), установленный в режим работы «омметр». Для проверки детали:
- Выключим зажигание.
- Отсоединим колодку подключения.
- Замерим сопротивление на контактах A — B и C — D устройства. Оптимальные показания прибора варьируются от 40 до 80 Ом.
- Повторим измерения с контактами B — C и A — D. В этом случае мультиметр должен показать «бесконечность» или обрыв цепи.
Любые нарушения нормальных значений сопротивления означают неисправность регулятора. Отказ РХХ — распространённая причина возникновения плавающих оборотов двигателя на холостом ходу, а при обнаружении неисправности устройство подлежит обязательной замене. Перед тем как приступить к демонтажу детали, необходимо отключить провод «минус» от аккумулятора. После установки новый РХХ калибруют — возвращают на место снятую клемму, включают и через 5–10 секунд выключают зажигание (двигатель запускать не нужно).
Отказ РХХ — частая причина появления плавающих оборотов двигателя
Чистота узла заслонки
Узел дроссельной заслонки диагностируется при помощи визуального осмотра на предмет загрязнения. Очищают деталь ватными палочками и зубной щёткой, смоченной чистящим раствором. Для удобства выполнения работ устройство демонтируют. После чистки рекомендуется продуть все каналы и патрубки узла сжатым воздухом, используя насос для подкачки шин.
Чтобы очистить деталь, её необходимо демонтировать
Видео: Как почистить дроссельную заслонку
Можно ли продиагностировать ДПКВ и ДСА
О поломке ДПКВ и ДСА (датчик Холла) сигнализирует индикатор Check Engine, загоревшийся на приборной панели автомобиля. Проверка этих устройств возможна только с помощью специальных приборов (осциллографов). Предварительно можно проконтролировать целостность проводки — в случае её нарушения повреждения следует устранить.
- Датчик ДПКВ установлен на кронштейне, расположенном в непосредственной близости от шкива привода генератора.
- ДСА размещён на механизме привода спидометра коробки переключения передач.
Для более подробного ознакомления с методами обнаружения неисправностей, связанных с нарушением работы мотора в режиме холостого хода, рекомендуется посмотреть следующий видеоролик.
Видео: Компьютерная диагностика проблем холостого хода ВАЗ 2114
Итак, основные действия по избавлению автомобиля от плавающих оборотов двигателя на холостом ходу рассмотрены. Помните: если самостоятельное выполнение данных операций не приведёт к положительному результату, придётся обязательно обращаться на станцию ТО с необходимым оборудованием для диагностики и квалифицированными мастерами-ремонтниками.
Методы решения проблемы
Прежде чем преступить непосредственно к процессу решений проблемы необходимо понимать, что диагностику и ремонт данных узлов стоит выполнять, только со знанием дела. Также, стоит отдельно отметить, что для карбюраторного и инжекторного двигателя будут разные методы диагностики, но принцип возникновения причин один и тот же.
Итак, стоит последовательно разобраться в диагностических и ремонтных работах, которые устранят высокие обороты холостого хода.
Датчик РХХ
На карбюраторных двигателях не часто можно встретить датчик регулировки холостого хода. Обычно это делается при помощи винта качества и количества. Чтобы привести в норму высокие холостые обороты не стоит проводить процесс на холодную. Сначала стоит прогреть мотор до рабочей температуры, и только потом начинать регулировку. Если после проведение настроек обороты остались высокими, то причина в другом.
ДПДЗ
Неправильное количество воздуха, которое попадает в камеру сгорания, может привести к тому, что электронный блок управления будет повышать обороты на холостом ходу. При неисправности датчика положения дроссельной заслонки необходимо также его проверить. Это можно сделать мультиметром или осциллографом. При обнаружении, что ДПДЗ неисправен, стоит заменить его.
Дроссельная заслонка
Заклинивание дросселя может привести к тому, что в двигатель будет поступать большое количество воздуха. Этот факт вынудит электронный блок управления повышать количество впрыскиваемого топлива, чтобы сбалансировать смесь. Это увеличит расход потребляемого горючего и соответственно.
Для того чтобы решить проблему необходимо демонтировать узел и прочистить его с помощью специальных средств. Если чистка не дает желаемого результата дроссель необходимо заменить, но стоит быть готовыми, что обойдется это не дешево.
Датчик температуры мотора
Выход со строя датчика температуры может привести к появлению множества проблем. Одной из таких станет возрастание холостых оборотов. Обычно, как показывает практика, этот датчик наиболее уязвим, и чаще всего выходит со строя, поскольку подвержен воздействию перепада температур.
Для начала стоит продиагностировать исправность узла. Сделать это можно при помощи мультиметра и осциллографа. В случае если узел неисправен, его стоит заменить. После этого рекомендуется сбросить все ошибки ЭБУ.
Коллектор
Неоднократно вследствие эксплуатации автомобиля впускной коллектор имеет деформации или износ прокладки. Так, повышение оборотов на холостом ходу может свидетельствовать тому, что имеется подсос воздуха в коллекторе. Для лечения неисправности придется демонтировать деталь, что достаточно проблематично, поскольку на коллекторе крепится, почти вся система впрыска, и несколько узлов других систем.
Детально стоит обследовать прокладку коллектора, наличие повреждения может свидетельствовать не только о проблемах с оборотами, но и о других неисправностях. Также деформация полости может служить тому, что попадает лишний воздух в камеры сгорания. Это может влиять на прогрев, пуск мотора и на другие факторы.
Для устранения неисправности придется зашлифовать поверхность коллектора, пока она не станет ровной. В автосервисах — это делают при помощи специального станка. Конечно, можно совершить процесс в гаражных условиях, при помощи специального камня, но это не всегда получается у автовладельцев.
Электронный блок управления
Неоднократно завышенный холостой ход следствие неправильной работы электронного блока управления. Так, для устранения неисправности, придется подключиться к «мозгам» и устранить проблему на программном уровне. Для совершения процесса понадобиться специальный кабель и программное обеспечение.
Но, не всегда помогает простой сброс ошибок, зачастую приходиться менять ПО, чтобы окончательно все проблемы ушли. Данный процесс рекомендуется доверять мастерам, которые являются профессионалами своего дела.
Попутно с заменой прошивки можно увеличить мощностные характеристики, что тоже рекомендуется доверить специалистам. Как показывает практика, большинство автолюбителей, при самостоятельном вмешательстве в ЭБУ попадают в конечном итоге в автосервис для устранения последствий своих же доработок.
Почему глохнет инжектор на холостом ходу?
Плюс ВАЗовских систем впрыска, которые сначала устанавливались на семейство 2110, а потом и на продолжившие род «восьмерки», слегка обновленные внешне 2114-2115, в том, что они просты по конструкции, и как общий пример неисправностей системы впрыска наиболее наглядны.
ЭБУ впрыска имеет алгоритмы обратной связи и влияет на обороты холостого хода как грубо (с помощью регулятора холостого хода или «электронного» дросселя), так и тонко (варьированием угла опережения зажигания), поэтому заставить впрысковый мотор глохнуть труднее. К тому же отказ от трамблера и установка либо сдвоенного модуля зажигания (восьмиклапанные модели), либо индивидуальных катушек (шестнадцатиклапанные моторы) увеличил и надежность системы зажигания: хотя бы на двух цилиндрах, но работать двигатель будет. Менее критичен стал и подсос воздуха. Обороты начнут плавать, но, если пропали холостые обороты, то причина скрыта в другом.
Здесь один из наиболее вероятных виновников – это значительное загрязнение форсунок. Чувствительны к грязи четырехсопловые форсунки восьмиклапанных моторов: их проходное сечение то же, что и у двухсопловых форсунок 16-клапанников: площадь каждого отдельного отверстия вдвое меньше, и засорить его проще. Бывают случаи, достойные анекдотов: на излишне забитом топливном фильтре давления, развиваемого бензонасосом, хватает на то, чтобы разорвать шторку фильтра, и поток горючего увлечет накопившуюся грязь в топливную магистраль и рампу. Это вероятно у моторов со сливной рампой, где фильтр тонкой очистки стоит до регулятора давления, и через фильтр проходит поток горючего от насоса. У моторов с бессливной рампой давление обрезается еще в модуле бензонасоса, и через фильтр идет только тот объем горючего, что расходуется форсунками.
При загрязненных форсунках нарушается смесеобразование из-за изменения формы факела распыла, и сама смесь может обедниться за пределы стабильного вомпламенения. ЭБУ впрыска имеет запас для коррекции времени открытия форсунок, чтобы скомпенсировать их засорение, но этот запас не безграничен.
Негерметичность форсунок может стать проблемой: из-за постоянного протекания бензина во впуск свечи обрастают нагаром и заливаются бензином, что сразу отражается на стабильности холостого хода. Чем больше нагара накопится на свечах,тем труднее работать двигателю. Однако при протечках, способных заставить двигатель глохнуть, обогащение смеси сразу заметно по характерному черному дыму и «прострелам» в глушителе.
Такое же обогащение смеси создаёт и неисправный датчик массового расхода воздуха. Автору неоднократно приходилось встречать датчики, показывавшие расход воздуха в несколько раз больше нормального. Мотор при этом кое-как еще работал при нажатии на педаль газа при повышенных оборотах, но на холостом ходу с громкой очередью из глушителя и клубами черного дыма окончательно глох. Проверка «на скорую руку» всем известна: отключите разъем от ДМРВ, чтобы заставить ЭБУ впрыска перейти на аварийную программу расчета наполнения цилиндров по положению дросселя и оборотам. Смесь при этом придет в приемлемые рамки.
И неисправности исполнительных механизмов, управляющих холостым ходом, могут стать причиной проблем. Заклинивание регулятора холостого хода в закрытом положении (а он полностью закрывается при каждом включении зажигания, чтобы ЭБУ впрыска установил нулевую точку отсчета для управления РХХ) способны лишить двигатель возможности работы при отпущенной педали газа. У «электронного» дросселя проблемы с сервоприводом исключать возможность поддержания работы и работой педали, так как прямой механической связи у педали и дросселя тут нет.
Еще одна трудно вылавливаемая без диагностического оборудования причина проблем с холостым ходом скрывается в датчике положения и его реперном венце, который у ВАЗ нарезан на шкиве коленвала и к тому же имеет демпфер. Износ демпфера вызывает биение и отклонение положения венца: на холостом ходу, когда амплитуда сигнала от ДПКВ минимальна, возможны пропуски импульсов обработчиком ДПКВ – при этом блок управления двигателем лишится возможности корректно определять обороты и точки подачи топлива и искры, после чего заблокирует зажигание и впрыск топлива.
Зато осциллограф сразу обнаруживает проблему – на приведенной иллюстрации видно, что амплитуда сигнала меняется периодически. При таком нарушении сигнала ДПКВ уже возможны проблемы с холостым ходом.
Ещё кое-что полезное для Вас:
- Почему машина заводится и глохнет через несколько секунд
- Дергается автомобиль во время движения: находим и устраняем причину
- Троит двигатель: возможные причины и способы устранения
Плавающие обороты при неисправном датчике кислорода
Датчик кислорода, или лямбда-зонд, измеряет содержание кислорода в отработанных газах и на основании полученных данных определяет параметры качества рабочей смеси, выдавая сигнал на обеднение или обогащение ее. Устройство работает нормально только после того, как прогреется до рабочей температуры – не менее 300 градусов. Поэтому большинство из них дополняются системой косвенного подогрева для ускорения выхода на рабочий режим. Неисправность подогрева или загрязнение рабочих поверхностей датчиков продуктами сгорания вызывают неточности в определении содержания кислорода, в результате чего работа двигателя будет нестабильной.
Повышенные обороты ХХ на моторах с карбюратором
В самом начале отметим, что повышение оборотов ХХ на карбюраторных двигателях зачастую связано с самим дозирующим устройством. Если отмечены высокие обороты двигателя на холостом ходу в случае с карбюраторным мотором, тогда причин может быть несколько.
Первой причиной является сбитая регулировка холостого хода. Такая регулировка осуществляется при помощи регулировочного винта, который позволяет обогатить или обеднить смесь
Для решения задачи следует правильно отрегулировать холостой ход на карбюраторе.
Также следует обратить внимание на то, что воздушная заслонка может не полностью открываться на карбюраторных авто.
Еще одним местом, которому следует уделить внимание, является заслонка первой камеры в карбюраторе. Указанная заслонка может не до конца закрываться по причине дефектов самой заслонки или неправильно отрегулированного привода.
Напоследок добавим, что в поплавковой камере карбюратора может наблюдаться заметное повышение уровня горючего, что также приводит к повышению холостых оборотов.
Чип-тюнинг автомобиля
Чип-тюнинг — данным словом называют простую настройку инжектора и электронной системы управления мотором, для того, чтобы улучшить его эксплуатационные качества.
Прошивки могут подготовить автомобиль к качеству местного топлива, определённым температурным режимам работы, а также определить, сколько именно топлива будет потреблять мотор в штатных режимах.
Преимущества чип-тюнинга
Среди основных преимуществ, которые получает автомобиль после подобных доработок, можно выделить
- ускоренный старт с места,
- плавное движение при минимальных показателях нагрузки,
- а также максимально ровную тягу, которая возникает при работе на самых высоких передачах.
И, конечно же, в случае, если вы преследуете цель экономии, можно будет значительно понизить расход топлива. В зависимости от модели автомобиля и предыдущих настроек, расход может быть снижен на показатель от половины литра до трёх литров на сто километров пути.

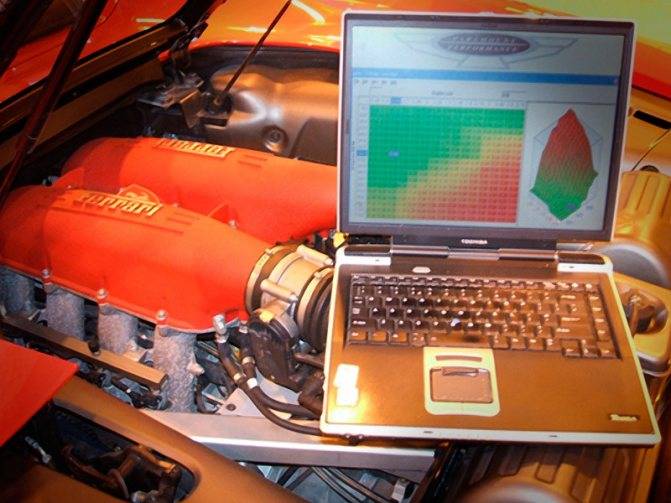

Без специальной диагностической программы не обойтись
Впрочем, рекомендуется проводить все настройки только в сервисном центре. Как правило, специалисты таких СТО работают только с фирменным программным обеспечением, а также устанавливают только те прошивки, которые уже прошли тестирование в реальных условиях. Если же прошивка недостаточно качественная, то за спортивные достижения автомобиля придётся расплачиваться вам.
Вот так выглядит комплект оборудования для диагностики
Бензиновые двигатели могут быть оборудованы карбюраторной или инжекторной системой топливоподачи. В случае с карбюратором хорошо известно, что в процессе эксплуатации данной системе необходима периодическая регулировка холостых оборотов. Что касается инжектора, такая система питания работает под управлением ЭБУ, то есть исключается необходимость дополнительной настройки.
Однако на практике ситуация несколько иная, так как достаточно часто возникает необходимость отрегулировать обороты холостого хода на инжекторе. Неполадки проявляются в виде неустойчивой работы ДВС на холостом ходу, обороты плавают, двигатель может глохнуть после запуска, перерасходовать топливо в случае завышенных оборотов ХХ и т.п.
Далее мы поговорим о том, как осуществляется регулировка оборотов холостого хода двигателя на инжекторном и карбюраторном двигателе, а также рассмотрим особенности и нюансы выставления холостых оборотов на моторах с указанными системами подачи топлива.
Читайте в этой статье
Причины неисправности
Плавающие обороты двигателя показанные на приборной панели
В автомобиле не просто так начинают плавать обороты, связано это с работой многих систем. Прежде чем приступить к рассмотрению причин, стоит отметить, что при таком эффекте может загораться чек или нет, но как показывает практика исход причин один.
Рассмотрим, основные проблемы возникновения плавающих оборотов на холостом ходу согласно практике автолюбителей и сервисных мануалов:
- Проблема кроется в топливной системе или впрыске.
- Нестабильная работа зажигания.
- Плохое горючее.
- Вышел из строя (забился и требуется проверка) датчик холостого хода.
- Засоренная дроссельная заслонка.
- Ошибка работы ЭБУ.
Метода устранения плавающих оборотов на 16-ти клапанной ВАЗ-2112
Прежде чем перейти к устранению причин, стоит отметить, что несвоевременный ремонт может привести к тому, что двигатель достигнет эффекта «старт-стоп». Под ним подразумевается то, что мотор будет запускаться и тут же глохнуть на холостом ходу. Поэтому, при малейших возникновениях плавающих оборотов стоит устранить проблему. Итак, перейдем к непосредственному ремонту.
Топливная система и все, что с ней связано
Эффект плавающих оборотов на холостом ходу может возникать из-за прерывистого впрыска. На старых карбюраторных автомобилях это случается достаточно часто, особенно в зимний период и после него. Так, для устранения причин на ВАЗ-2112 необходимо проделать следующие операции:
- Проверить работоспособность бензинового насоса, при необходимости произвести ремонт или замену.
- Заменить топливный фильтр, который может быть засорен из-за некачественного горючего.
- Проверить и прочистить форсунки впрыска. Если понадобится, заменить неисправные форсунки.
- Проверить герметичность топливной рампы.
- Провести диагностику проводки форсунок.
Если причина найдена, то следует проверить пропал ли эффект плавающих оборотов, если нет, то исследовать остальные системы.
Общий вид-схема топливной системы
Зажигание
Зажигание автомобиля играет весьма важную роль в настройке оборотов. Стоит отметить, что неисправность свечей (не верно подобранный зазор), высоковольтных проводов или замка может повлиять на получения такого эффекта. Поэтому, необходимо провести диагностику именно этих узлов и деталей, а при необходимости заменить их.
Замена замка зажигания может убрать плавающие обороты
Плохой бензин
Сейчас, рынок горюче-смазочных материалов достаточно активно насыщен подделками, а поэтому даже на проверенных заправочных станциях можно залить некачественный или «бодяжный» бензин. Это одна из причин возникновения плавающих оборотов на холостом ходу. Для устранения неисправности необходимо прочистить всю топливную систему. Для этого следует сделать следующие операции:
- Демонтировать, а затем промыть топливный бак.
- Заменить топливный фильтр.
- Снять топливную рампу, и при помощи специального стенда почистить форсунки.
- Продуть топливные магистрали.
- Снять топливный насос и очистить (заменить) сеточку грубой очистки.
- Проверить состояние цилиндров двигателя (это не обязательно, но желательно).
Некачественное топливо — одна из причин плавающих оборотов
Датчик холостого хода
Как и любая деталь двигателя, и электрики, датчик холостого хода имеет свой ресурс и срок эксплуатации, а поэтому может выйти из строя. Необходимо выкрутить его, провести диагностику и при необходимости заменить на новый.
Датчик холостого хода может быть основной причиной возникновения плавающих оборотов
Дроссель
Засоренность дроссельной заслонки нередко становилась причиной того, что на автомобиле возникал эффект того, что начинали плавать обороты. Поэтому, необходимо провести диагностику состояния этого элемента, и если понадобится то провести чистку.
Дроссельная заслонка до и после чистки
Ошибки ЭБУ
Накопление ошибок электронного блока управления может повлечь за собой разные неверные команды. Одной из них может стать холостой ход. Так, чтобы устранить проблему необходимо подключиться к автомобилю при помощи специального кабеля и сбросить все накопившиеся ошибки в ЭБУ.
Коды возможных ошибок ЭБУ
Карбюраторные модели
Эра двигателей карбюраторного типа давно подошла к концу, поэтому их очень тяжело встретить под капотом современных машин. Однако есть люди, которые не собираются отказываться от отечественного автопрома и обращаются в автосервисы с претензией, что у них глохнет на холостых ВАЗ-2109.
Инжекторные двигатели давно заняли лидирующую нишу, и было бы логично ознакомиться с причинами высоких холостых оборотов при наличии инжектора, но большинство из них перекликаются с карбюраторными. Поэтому в первую очередь нужно понять, почему повышаются обороты на старых силовых установках с карбюраторами. К этому могут привести такие факторы:
Будет также интересно: Как правильно помыть двигатель своими руками
- Неправильная регулировка системы. Если узел, отвечающий за холостой ход, был настроен неправильно, что часто случается после выполнения планового ремонта или чистки карбюратора, проблема с высокими оборотами неизбежна. Также при самостоятельном обслуживании автомобиля многие водители неграмотно выбирают пропорции воздуха и топлива, а это тоже серьезная ошибка.
- Повреждение дроссельной заслонки. Если произошла потеря герметизации этого элемента, риск повышения холостых оборотов будет максимальным. Зачастую дроссельная заслонка перестает нормально работать по причине появления нагара на ней. Поэтому специалисты советуют провести очистку детали. А если она была серьезно повреждена, например, треснула, то придется заменить ее. Реализовать такое мероприятие можно только на некоторых карбюраторных двигателях.
- Залегание игольчатого клапана. При такой проблеме топливная камера будет получать неправильные порции топливно-воздушной смеси.
- Прогорание прокладки блока цилиндров. Устранить неполадку можно с помощью обычной замены прокладки. Чтобы убедиться, что деталь была повреждена, достаточно проверить ее состояние во время работы двигателя. Если после открытия капота начнет поступать белый дым — значит, прокладку нужно менять.
- Открытый подсос. Неисправность диагностируется посредством проверки качества работы заслонки в первичной камере. Если на этапе проверки были обнаружены сбои, остается посмотреть на работу подсоса. В большинстве случаев проблема решается просто — автомобилисту необходимо провести смазывание привода заслонки и троса.
https://youtube.com/watch?v=fPrVIlGMM7U
Чип-тюнинг автомобиля
Чип-тюнинг — данным словом называют простую настройку инжектора и электронной системы управления мотором, для того, чтобы улучшить его эксплуатационные качества.
Прошивки могут подготовить автомобиль к качеству местного топлива, определённым температурным режимам работы, а также определить, сколько именно топлива будет потреблять мотор в штатных режимах.
Преимущества чип-тюнинга
Среди основных преимуществ, которые получает автомобиль после подобных доработок, можно выделить
- ускоренный старт с места,
- плавное движение при минимальных показателях нагрузки,
- а также максимально ровную тягу, которая возникает при работе на самых высоких передачах.
И, конечно же, в случае, если вы преследуете цель экономии, можно будет значительно понизить расход топлива. В зависимости от модели автомобиля и предыдущих настроек, расход может быть снижен на показатель от половины литра до трёх литров на сто километров пути.
Без специальной диагностической программы не обойтись
Впрочем, рекомендуется проводить все настройки только в сервисном центре. Как правило, специалисты таких СТО работают только с фирменным программным обеспечением, а также устанавливают только те прошивки, которые уже прошли тестирование в реальных условиях. Если же прошивка недостаточно качественная, то за спортивные достижения автомобиля придётся расплачиваться вам.
Вот так выглядит комплект оборудования для диагностики
С самого начала покупки мучали высокие обороты на холодную 2 тысячи при нужных 1100- 1200 об и на горячую 1500 при нужных 900 , в итоге поразмысли подумал, а что если сделать так: Достал датчик ХХ с дросселя и начал его подкручивать в нужную сторону то есть по часовой в увеличение оборотов а против часовой на уменьшение. С начало подумал что он все равно сам подсроится обратно по программе а оказалось все четко и регулировке он поддался.Четко получилось все выставить с раза 3-4 так как тут не получиться так как на карбе покрутил и все тут надо еще достать его. Вот почему не делать такие датчики чтоб там под отвертку был болтик как на карбе и можно было бы просто отрегулировать обороты! Ну и затарился 11 листами Gb шумки на битумно-мастичной основе и 2 метра сплена.
