Замена цепи ГРМ Пежо 308: как поменять цепь EP6

Цепь ГРМ Peugeot 308

Газораспределительный механизм двигателя снабжён приводом, который регулирует фазы распределения впускных/выпускных клапанов и механизмов в цилиндропоршневой системе. Всего существует три типа приводов: цепной, ременной и зубчатый. На Пежо 308 с самым распространённым 120-сильным агрегатом ЕР 6 установлена цепная передача.

ЕР 6 – четырёхцилиндровый агрегат с верхним типом расположения распредвалов по два клапана на цилиндр (DONS). В зависимости от модификаций различают атмосферную и турбированную дизельную версии объёмом 1.4 и 1.6 литра мощностью от 90 до 270 л.с.

В обеих версиях моторов привод ГРМ на Пежо 308 работает по одному принципу, разница будет в показателях величины допустимого износа успокоителей цепи при диагностике. Новый установочный комплект цепи ГРМ подбирают по VIN автомобиля, где учитываются параметры двигателя для каждой конкретной модели.

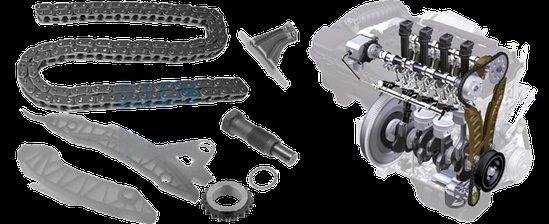

Основные узлы привода:

Принцип работы ГРМ состоит в синхронной работе двух валов: распределительного и коленчатого. Распредвалы приводятся в движение через муфту фаз газораспределения, получая вращение от коленчатого вала.

Кулачки на распредвалах набегают на пружинные рычаги клапанов, обеспечивая фазы впуска топливной смеси и выпуска отработанных газов. Регулировка фазораспределения механизма зависит от двух факторов: расположений специальных меток на валах и величиной натяжителя цепи.

При соблюдении регламентного ТО цепь привода ГРМ на Пежо 308 может служить до 150 тысяч км пробега. Износ цепи будет проявляться следующими симптомами:

Во время запуска двигателя слышен характерный гул двигателя на холостых оборотах, возможны сбои в работе клапанной системы на малых оборотах
Проблемы с запуском при минусовой температуре холодного агрегата и признаки «троения» на холостом ходу
Наблюдается повышенный расход топлива и масла
Внезапные остановки двигателя на холостом ходу и малых оборотах
Неустойчивая работа агрегата с явными признаками дымного выхлопа отработанных газов
Отказы запуска двигателя при работающем стартере и системе зажигания

Проблема с цепью ГРМ определяется бортовым компьютером, который выдаёт чек на ошибку «аntipollution system faulty». Также во время сбоев на бортовой панели приборов будет гореть индикатор «Check Engine». Если проблема не решается с помощью регулировки натяжителя цепи, то привод подлежит замене полностью. Замену можно произвести своими руками при условии соблюдения технического регламента и специального набора инструментов.

Последствия износа

Со временем шарнирные соединения цепи изнашиваются, что приводит к ее растягиванию. Шаг между звеньями увеличивается, и расходник уже не будет работать качественно. Цепь нужно менять в следующих случаях:

регулировать натяжку цепи больше не представляется возможным;
метки на валах больше не совпадают;
на расходнике видны сколы или другие повреждения.

Если цепь растянется, двигатель будет работать неровно. Он начинает издавать посторонние шумы, хуже заводиться. Машина начинает потреблять больше топлива. На растянутой цепи звенья могут проскакивать по зубьям. Хорошо еще если после этого автомобиль просто перестанет двигаться, но это вполне может стать причиной встречи клапанов с поршнями, а это уже капитальный ремонт

Поэтому всегда очень важно регулярно проверять текущее состояние расходника. Хоть цепь и практичнее ремня, но и она вырабатывает свой ресурс

У цепной передачи есть свои неоспоримые преимущества:

цепь рвется редко, намного чаще она растягивается;
делается цепь из твердого материала;
при перебоях в работе цепи клапаны не подвергаются внешнему механическому воздействию.

Замена данного расходника – непростое дело, которое многие автолюбители поручают профессионалам, но провести процедуру замены можно и самостоятельно. Для этого надо в точности следовать инструкции и стараться выполнять все правильно.

Ресурс цепи

Меняем цепь грм на инжекторной ниве 21214

Цепь ГРМ на Ситроене будет служить как минимум 170 000 км. Конечно, этот регламент может быть нарушен, если не соблюдать определенные правила эксплуатации двигателя. Во-первых, крайне не рекомендуется эксплуатировать автомобиль при повышенных нагрузках. Старайтесь не так часто использовать прицеп. Это создает дополнительную нагрузку на ремень. Во-вторых, если хотите, чтобы ремень служил дольше, забудьте про экстремальное вождение.

Если цепь сильно износится, она даже может оборваться. Хотя, конечно, происходит это крайне редко. Менять цепную передачу следует при появлении следующих дефектов:

на малых оборотах мотор стал “рычать”, то же происходит и на холостых оборотах;
двигатель уже не запускается с первого раза, а частенько делает это только после нескольких попыток;
машина начинает “съедать” намного больше масла и горючего;
мотор может начать внезапно глохнуть;
компьютер начал выдавать ряд профильных ошибок.

Конечно, главным поводом для замены является регламентный пробег. Если время вышло, привод нужно менять, так как он обязательно успел получить большую степень износа. Износ наступит раньше времени, если авто эксплуатируется в условиях большого города. Но не стоит сразу же кидаться менять цепь. Вполне возможно, что она еще не полностью выработала свой ресурс. Вышеозначенные симптому могут говорить не только об износе цепи, но и о поломках других деталей узла ГРМ. Профессионалы рекомендуют приобрести набор Ликота. С его помощью можно проводить безошибочную диагностику состояния деталей. Он здорово поможет выставить точно по меткам валы и настроить регулировку фаз VTI. Также набор включает в себя специальное устройство, которым определяется степень натяжки цепи.

Что же такое Ликота и каким образом данный прибор работает? Это резьбовая втулка, которую ввинчивают вместо натяжителя. В инструкции по его эксплуатации четко описан весь процесс замера натяжения цепной передачи. Ничего сложного там нет. Стоит прибор около 8 000. Но покупать его необязательно. Многие определяют растяжение цепи по характерному шуму, который при этом начинает издавать двигатель

Ну и, конечно, нужно обращать внимание на внешние признаки – сколы, наличие люфта между звеньями. Если стандартная натяжка уже не дает результатов, цепь нужно обязательно заменить. А вот какие инструменты и расходные материалы вам обязательно для этого понадобятся:

А вот какие инструменты и расходные материалы вам обязательно для этого понадобятся:

новый привод;
шкивы распредвалов;
уплотнительные муфты;
шкив коленвала;
натяжитель;
3 успокоителя;
ступица коленвала;
набор сальников и прокладок;
воротки;
набор головок;
набор ключей;
динамометрический ключ;
отвертки с различными наконечниками;
герметик.

Как заменить цепь ГРМ на Пежо 308 своими руками

Несмотря на всю надежность и технологичность атмосферного двигателя EP6, которым комплектуется Peugeot 308, ему иногда требуется ремонт.

Высокая сложность конструкции не позволяет отремонтировать многие узлы в «домашних» условиях, поэтому чаще всего владельцы таких авто обращаются в специализированные сервисы при возникновении любых неполадок.

Однако такую простую задачу, как замена цепи ГРМ на Пежо 308 с мотором EP6, можно выполнить самостоятельно – достаточно четко следовать инструкции, прописанной в этой статье.

Косвенные сигналы о необходимости замены

Сама по себе цепь ГРМ является гораздо более надежным расходником, чем ремень, и способна выдержать пробег более 150 тысяч километров, если относиться к автомобилю бережно и соблюдать все техрегламенты, предписанные производителем в инструкции. Это касается не только атмосферных, но и турбированных версий данного автомобиля.

О необходимости заменить цепь чаше всего сигнализируют следующие симптомы:

При износе цепи ГРМ на Пежо 308 возможны и другие неполадки. Особенно внимательно стоит к ним отнестись, если авто уже набрало соответствующий пробег и эксплуатировалось в городском режиме.

Как проверить износ цепи?

Чтобы точно определить, что цеи ГРМ на вашем Пежо 308 требуется замена, необходимо проверить ее состояние. Для этого вам потребуется специализированный набор фиксаторов, в который входят приспособления, позволяющие осуществлять контроль износа согласно регламенту. Он обеспечивает точное выставление валом по меткам и настройку механизма регулировки фаз газораспределения.

Основной составляющей набора является резьбовая втулка, которая во время проверки устанавливается на место натяжителя.

Ее необходимо вкрутить вручную, не используя ключи и другие приспособления, так как в противном случае она сядет слишком туго. Далее во втулку ввинчивается шток, делается это тоже вручную.

У исправной цепи разброс расстояний может быть следующим:

Если цепь провисает больше нормативных значений, необходимо его заменить.

Что нужно для замены?

Чтобы заменить цепь, потребуются следующие запчасти:

Это минимальный набор деталей, также могут потребоваться и другие расходники (если двигатель сильно изношен).

Кроме того, необходимо подготовить набор инструментов:

После того, как все будет готово, можно заняться ремонтом.

Порядок действий

Первым делом необходимо загнать машину на подъемник или аккуратно поднять домкратом ее переднюю часть. После этого следуйте пошаговой инструкции, расписанной ниже:

В точности следуя этому руководству, вы легко сможете заменить цепь ГРМ на Пежо 308 без обращения в сервисный центр.

Замена цепи ГРМ на Пежо 308 1.6 EP6 и EP6TD в техцентре FransAvto.

Цепь грм пежо 308 является важной составляющей под капотом автомобиля. Если вовремя не сделать замену на новую, возможны не утешающие последствия. Т.к

могут быть задеты клапана головки, что влечет за собой высокую стоимость ремонта. Как можно определить ее износ? В первую очередь следите за пробегом автомобиля, если он превысил более 60 000 километров, следует внимательнее относится к каждому звуку. Если холостые обороты начали плавать, мотор не равномерно работает в холодную погоду, а на приборной панели появилась ошибка «Antipollution faulty» или увеличился расход топлива. Скорее всего причина в растянувшейся цепи ГРМ. В данном случае советуем вам заехать на сервисный центр и сделать диагностику

Т.к. могут быть задеты клапана головки, что влечет за собой высокую стоимость ремонта. Как можно определить ее износ? В первую очередь следите за пробегом автомобиля, если он превысил более 60 000 километров, следует внимательнее относится к каждому звуку. Если холостые обороты начали плавать, мотор не равномерно работает в холодную погоду, а на приборной панели появилась ошибка «Antipollution faulty» или увеличился расход топлива. Скорее всего причина в растянувшейся цепи ГРМ. В данном случае советуем вам заехать на сервисный центр и сделать диагностику.

Стоимость замены цепи в нашем тех центре.

Стандартная замена цепи пежо 308 1.6 EP6 работа с запчастями цена: 15000р

В комплект входит:

Работа
Цепь ГРМ 9822827080
Натяжитель цепи 9816058580
Успокоитель цепи верхний 081841
Направляющая цепи 2 шт. 081833/081840
Сальник коленвала передний 0514C8
Прокладка клапанной крышки (ком-кт) 0249F4
Шестерня коленвала 0513C8
Болты 3 шт. 082026*2/082027

Полная замена цепи ГРМ на пежо 308 1.6 работа с запчастями цена: 24000р

В комплект входит:

Работа
Цепь ГРМ 9822827080
Натяжитель цепи 9816058580
Успокоитель цепи верхний 081841
Направляющая цепи 2 шт. 081833/081840
Передний сальник коленвала 0514C8
Прокладка клапанной крышки (ком-кт) 0249F4
Шестерня коленвала 0513C8
Шестерня выпускного распредвала (муфта изменения фаз газораспределения выпуска) 0805K1
Шестерня впускного распредвала (муфта изменения фаз газораспределения впуска) 0805K2
Болты 3 шт. 082026*2/082027

Получить консультацию или записаться на ремонт и техническое обслуживание Вы можете позвонив нам по телефону +7(495)507-26-33 . Звоните!

Адрес нашего техцентра где мы проводим замену цепи на Пежо и Ситроен.

Замена Цепи ГРМ Пежо 308 Своими Руками

Меняем цепь грм на Пежо 308 EP6 своими силами: когда менять, видео внутри

Достаточно технологичный и выносливый атмосферный двигатель ЕР6, который устанавливается на ряд моделей Пежо, в часности на 308-ю, периодически требует сложного ремонта. Без опыта работы с двигателями такого уровня и без соответствующего оборудования о сложном ремонте сейчас не скажешь.

Тем чем двух замена цепи ГРМ на Пежо 308 с мотором ЕР6 возможна и своими руками. Перед этим необходимо знать, когда менять, знать где находятся установочные метки и как правильно выставить распредвалы и коленвал друг относительно друга. Попробуем в этом разобраться.

Когда менять цепь ГРМ на Пежо 308 (регламент и признаки замены)

Несмотря на то что внешне приводная цепь газораспределительного механизма атмосферника ЕР6 выглядит хлипенько, она способна исправно отработать минимум 150-170 тысяч при бережном отношении к двигателю и соблюдении технических регламентов. Так же отзываются и о цепи ГРМ для этого двигателя с турбиной, да и процесс замены отличается мало. Разница в некоторых нюансах в процессе замены и регулировки, а также допусках на износ.

Цепь ГРМ способна отходить 150-170 тыс. км.

Обрыв приводной цепи маловероятен, поэтому замена её рассматривается только при проявлении некоторых симптомов, порой косвенных.

EP6 установка грм без приспособления

pegeot 408 двигатель EP6 120л.с. установка распредвалов.

Ошибка Antipollution system faulty может свидетельствовать о проблемах с цепью ГРМ.

Симптомов может быть ещё больше, но основной повод для замены цепи — соответствующий пробег, особенно в тех случаях, когда автомобиль эксплуатируется в городе, где километр пробега идёт за два.

Проверка износа цепи

Прежде чем затевать работу по замене цепи ГРМ своими руками, необходимо убедиться в том, что цепь своё отслужила. Это связано с тем, что симптомы износа могут говорить о других поломках и сбоях в работе систем и могут быть не связаны с ГРМ.

Для проверки износа и замены приводной цепи необходимо купить набор специальных приспособлений (Ликота, JTC). Без этого набора невозможно проверить и выставить точно по меткам распредвалы и коленвал, а также настроить механизм регулировки фаз VТi.

Весь набор стоит порядка 7-8 тысяч и в него входит устройство проверки степени растяжения цепи.

Шкода фабия замена цепи грм своими руками

Набор фиксаторов валов и натяжного устройства приводной цепи.

Устройство представляет собой сложную резьбовую втулку, которая ввинчивается вместо штатного натяжителя. Вначале вкручивают большую резьбовую втулку без применения ключей, руками.

В эту втулку вкручивается шток до упора, тоже только руками. После этого устройство выворачивается из гнезда и замеряется длина штока от начала резьбовой части втулки.

Номиналы допустимого растяжения цепи такие:

Инструменты и необходимые запчасти для замены

Если замеры показывают, что провисание цепи превышает номинальное значение, готовимся к замене и покупаем запасные части по каталожным номерам, которые указаны в таблице.

Когда нужна замена?

Несмотря на достаточно хлипкий внешний вид цепи привода газораспределительного механизма, она обладает высоким ресурсом. На атмосферных моторах ЕР6 она служит в течение порядка 170 тыс. км. Но это при том условии, что все технические регламенты будут беспрекословно соблюдаться, а отношение к мотору окажется максимально бережным. Но даже если двигатель не атмосферный, а с турбиной, привод ГРМ служит примерно столько же. Но мелкие нюансы имеются при диагностике состояния цепи привода газораспределительного механизма, об этом мы обязательно упомянем в нашей статье.

Процедура ремонта не отличается на атмосферниках и турбированных типах. Стоит заметить, что обрыв вряд ли произойдет, поэтому замену нужно проводить только лишь при условии наличия определенных симптомов, которые достаточно сложно порой выявить. Сейчас мы рассмотрим все симптомы, которые говорят о том, что нужно проводить ремонт привода газораспределения.

Косвенные сигналы о необходимости замены

О необходимости заменить цепь чаше всего сигнализируют следующие симптомы:

Необычная шумность мотора, напоминающая звук дизеля, при работе вхолостую или на малых оборотах.
Троение, работа мотора с провалами и внезапными глушениями.
Проблемы с запуском мотора.
Масло расходуется в объеме, превышающем нормативные значения, увеличивается расход топлива.

На экране бортового компьютера появляется сообщение «Anti-pollution system faulty» или других ошибках, говорящие о проблемах в работе газораспределительного механизма.

Появляется сигнал «Check Engine».

Когда требуется замена?

Цепь ГРМ играет ту же важнейшую роль в работе двигателя, как зубчатый ремень. Предназначена она для синхронной работы распределительного и коленчатого валов, за счет которых поршни и клапана правильно движутся, не мешая друг другу. Нарушение этой синхронности при обрыве ремня вызывает встречу поршней с клапанами, в результате чего они гнутся. В этом случае возникает необходимость проводить дорогостоящий капитальный ремонт. К преимуществам цепи относят то, что она не может порваться, поэтому капремонт по этой причине не потребуется.

При долгой эксплуатации Пежо 308 цепь ГРМ начинает вытягиваться из-за износа шарнирных соединений. Изнашиваясь, они способствуют увеличению расстояния между звеньями.

Таким образом, цепь ГРМ на Пежо 308 требует замены в следующих случаях:

когда совпадают метки на распределительном валу, но не совпадают на коленчатом;
пропала возможность регулировать натяжение цепи;
имеются сколы на втулках или трещины на щечках цепи.

При увеличении шага мотор начинает работать неровно на холостых оборотах. Это связано с тем. Что звенья обычно растягиваются из-за износа неравномерно, а цепь вокруг звездочек натягивается слабее-сильнее.

Шаблон для проверки натяжителя

Опасным является перепрыгивание цепи на несколько зубьев. В лучшем случае машина просто заглохнет, а в худшем произойдет встреча поршней с клапанами, приводящая всегда к капитальному ремонту силового агрегата. Следовательно, вы должны периодически проверять натяжение цепи на Пежо 308. Для этого существует специальное приспособление, играющее роль своеобразного натяжителя.

Специальный шаблон ставят на место натяжителя, выкручивая сначала внутренний штифт и вкручивая внутренний шток. После этого зазор измеряют штангенциркулем или линейкой. Для атмосферных двигателей Пежо 308 зазор должен быть не более 73 мм, а для турбированных – менее 71 мм.

Заменить цепь ГРМ Пежо 308 можно на эстакаде или подъемнике, так как вам придется демонтировать правую опору для установки метки маховика. Она находится в нижней части мотора.

Замена Грм Пежо 308 Ep6

»» Как поменять цепь привода ГРМ на Peugeot 308, 408, 3008 с двигателем EP6

Прежде чем менять даты, вам нужно проверить капот, чтобы посмотреть, поможет ли вам здесь специальное устройство (шаблон натяжителя) по меркам вот так это выглядит Фото

В двигателе EP6 шаблон привинчивается вместо натяжителя, сначала вкручивается внутренний штифт, вкручивается в соответствии с основной резьбой по полной программе рук, а внутренний шток прикручивается руками к легкая остановка, ее не нужно крутить с большим усилием, достаточно затянуть, продолжать затвердевать с помощью линейки или суппорта; на атмосферном двигателе EP6 должно быть до 73 мм. на двигателе с турбонаддувом EP6DT 71 мм. Чтобы купить шаблон мифа, в моем тестировании есть возможность установить временные метки, где цены довольно низкие.

Желательно внести изменения в цепь привода ГРМ на Peugeot 308 с двигателем EP6 на подъемнике, если нет тока, вам придется немного повозиться, потому что вам нужно открутить правильную опору двигателя и установить метку маховика. Находится в самом низу двигателя, но что осталось сделать на фото вы увидите у нашего клиента.

ситроен DS5 заменяет цепь ГРМ ep6 ep6cdt

пример Peugeot 308 Turbo, двигатель с турбонаддувом еще проще ремонтировать все, что выглядит следующим образом, только крышка клапана отличается, а на выпускном распределительном валу установлен переключатель фазы.

Специальный маркировочный инструмент для двигателей EP6 и (ссылка на установочные комплекты) Likota дешевле.
Воротник, маленький на 1/4 и большой на 1/5

18 для болта шкива коленчатого вала
10 Откручиваем крышку клапана
8, откручиваем верхнюю крышку
на 27 для натяжителя цепи
E16 для болтов распределительного вала
Torex T40 открутить нижние амортизаторы
Снятие дроссельной заслонки Torex T30 (не турбо модель)
поз. 16 для снятия опоры на двигателе в сборе
Гаечный ключ ()

Для удобства не найти весь инструмент. К таким распространенным слухам легче сразу отнестись, это будет ей безразлично.

Открутите воздушный фильтр, снимите его с направляющих и отведите в сторону
Открутите крышку клапана и снимите ее, возьмитесь за рукоятку 18-й головки и поверните шкив коленчатого вала примерно на распределительный вал, чтобы обозначить его ниже

Внимание, если вы не хотите пропустить галочку, поверните вал против часовой стрелки, поверните вал еще на два оборота, пока он не коснется.

Осторожно: сервисная установка коленчатого вала расположена таким образом, чтобы наш клиент оставался с поршнями, которые находятся на одном уровне с промежуточным, между верхней и одной из мертвых точек. Сначала соберите всю цепь и демпферы перед установкой, как показано на фото, а затем опустите его до установленного срока

Сначала соберите всю цепь и демпферы перед установкой, как показано на фото, а затем опустите его до установленного срока.

Перед установкой шасси необходимо обезжирить звездочку цепи и звездочку коленвала.

Для замены цепи привода ГРМ в соответствии с правилами производителя требуются новые детали:

0805K1 — Распределительный вал, впускной
0805K3 — выпуск турбо распределительного вала (Peugeot EP6CDT)
0513C8 — Цепь привода ГРМ, нижняя (Peugeot EP6)
0249E6 — Прокладка крышки клапана (Peugeot EP6CDT)
082028 — Уплотнительная шайба
0249E7 — (Candle Wells) (Peugeot EP6CDT)
025057 — DIAM Болт 6X100-20
0516K5 — Болт коленчатого вала
080677 — Болт распределительного вала
080678 — Болт распределительного вала
082026 — болт цепи привода ГРМ
082027 — Болт
1606466680 — Болт шкива коленчатого вала
0829G3 —
V861831780 — Цепь газораспределительного механизма (Peugeot EP6CDT) Turbo
081830 — цепь направления, справа. (Peugeot EP6CDT) Турбо
081831 — Направление цепи газораспределения влево. (Peugeot EP6CDT) Турбо
081829 — Верхняя направляющая цепь сверху. (Peugeot EP6CDT) Турбо

Рекомендуется смазывать крепежный болт коленвала смазкой резьбы.

Крутящий момент затяжки:

EP6 Time Kit без крепления

Натяжитель цепи — 8,5 дН.м
3 болта крепления демпфера — 2,5 дН.м
Болт крепления листа коленчатого вала — момент затягивания 5 дН.м, последующее угловое затягивание на 180 градусов
Три болта шкива установленного оборудования — 2,8 дН.м
Монтажный болт фазовращателя — затяжка с моментом 4 дН.м и дальнейшее угловое затягивание на 180 градусов
Болт вала кулачка зонтика — затяжка 4,5 дН.м. Далее угловое затягивание составляет 90 градусов

Будьте осторожны, чтобы не перепутать фазовые переключатели — на входе марка IN35, на выхлопе EX30

Смена цепи ГРМ Peugeot 308 ep6 фото отчет фото

Пошаговая инструкция

Замену цепи лучше выполнять на подъемнике или эстакаде, так как необходимо будет снимать правую опору для установки метки маховика, находящаяся на самом низу двигателя.

Инструменты

Для выполнения работ следует подготовить:

воротки маленький и большой (1/4 и 1/2 соответственно);
набор головок;
набор ключей;
торэкс Т30 и Т40;
отвертку.

Из расходных материалов нужно приготовить:

цепь;
натяжитель цепи;
3 шт. успокоителя;
новые болты распределительных валов;
звездочки распредвала и коленвала;
прокладку крышки клапанов.

Покупая цепь для замены, следует обращать внимание на качество. Лучше приобретать оригинал. Качество металла, из которого изготовлен расходник, можно определить с помощью надфиля, так как звенья и втулки закаленные

Чтобы не подсунули на рынке цепь, бывшую в употреблении, нужно ее держать рукой плашмя и проверить, насколько она провисает. Если провис 7-10 мм, то изделие новое, если 17-20 мм – старое

Качество металла, из которого изготовлен расходник, можно определить с помощью надфиля, так как звенья и втулки закаленные. Чтобы не подсунули на рынке цепь, бывшую в употреблении, нужно ее держать рукой плашмя и проверить, насколько она провисает. Если провис 7-10 мм, то изделие новое, если 17-20 мм – старое.

Моторный отсек Пежо 308

Этапы

Загнав машину на подъемник, нужно отсоединить клемму «минус» на аккумуляторе, чтоб обесточить автомобиль.
Снимаем переднее правое колесо, подкрылок и защиту двигателя.
Вынимаем воздушный фильтр, отсоединяем впускной воздушный патрубок.
Затем демонтируем декоративную крышку двигателя.
Отключаем датчики положения распредвалов, электропровода от двигателя.
Отключив питание от катушек зажигания, снимаем последние.
Отсоединяем вентиляционный шланг картерных газов, все патрубки. Желательно в них заткнуть технологические заглушки, чтобы туда ничего не попало.
Демонтировка крышки головки блока цилиндров (ГБЦ).

Блок цилиндров без крышки

Приподняв двигатель, вынимаем щуп для измерения уровня масла.
Демонтируем подушку двигателя.
Далее снимаем ремень привода дополнительного оборудования.
Открутив три крепежных болта, снимаем шкив дополнительного оборудования.
Затем проворачиваем коленвал за крепежный болт до положения, в котором фиксируется маховик.
С помощью специального устройства закрепляем маховик и распределительные валы.
Снимаем натяжитель цепи.
Снимаем шкивы распределительных валов впускных клапанов и выпускных.
Откручиваем ступицу коленчатого вала.
Снимаем цепь привода ГРМ.
Затем нужно снять неподвижную направляющую и направляющую натяжителя.
Далее снимаем шестерню коленчатого вала и уплотнительное кольцо.
Перед заменой расходных материалов на Пежо 308 и установкой комплектующих на штатные места следует все тщательно очистить от загрязнений.
Далее соберите направляющую натяжителя, неподвижную направляющую, газораспределительную цепь и шестерню привода ГРМ. Готовую конструкцию нужно установить на ГБЦ.
Выставляем метки ГРМ. Как правильно сделать, можно посмотреть на видео.
Шкив шестерни привода устройства газораспределения установите на коленвал.
Устанавливаем на место ступицу коленвала.
Возвращаем на прежнее место шкивы распредвалов впускных и выпускных клапанов.
Затем устанавливаем натяжитель и успокоитель цепи.
Устанавливаем на штатное место уплотнительное кольцо.
Монтируем шкив привода навесного оборудования.

Цепной привод в сборе

Снимаем фиксаторы распредвалов и коленвала.
Надеваем ремни вспомогательного оборудования Пежо 308 и регулируем их натяжение.
Устанавливаем головки блока крышку.
Присоединяем все патрубки.
Возвращаем на место масляный щуп.
Устанавливаем обратно катушку зажигания и подключаем ее питание.
Подключаем все датчики, электропроводку.
Прикручиваем декоративную крышку.
Устанавливаем патрубок, воздушный фильтр и крышку его корпуса.
Ставится на место защита двигателя.
Устанавливается подкрылок и правое колесо спереди.
В последнюю очередь присоединяем отрицательную клемму к аккумулятору.

После процедуры следует проверить работу двигателя. На этом процесс замены ремня ГРМ можно считать законченным. Хотя процедура трудоемкая, но вполне выполнима. Таким образом, сэкономите на автосервисе и получите неоценимый опыт.

В каких случаях необходима?

Цепь ГРМ имеет такое же назначение, как и зубчатый ремень ГРМ. Они служат для синхронного взаимодействия коленчатого и распределительного валов. Благодаря им клапана и поршни, двигаются одновременно не мешая друг другу. Если это нарушается, например, в случае обрыва ремня, то клапана встречаются с поршнями и гнутся, что может привести к капремонту мотора. Преимуществом цепи является то, что она не рвется, поэтому капитальный ремонт из-за обрыва не грозит.

Провисание цепи ГРМ

При длительной эксплуатации автомобиля Пежо 308 цепь ГРМ со временем вытягивается. Происходит это по причине износа шарнирных сочленений. Они изнашиваются, увеличивается шаг между звеньями. Цепь необходимо менять, если:

исчерпана возможность регулирования ее натяжения;
при совпадении меток на распредвале, не совпадают метки коленвала;
обнаружены сколы на втулках, появились трещины на щечках.

Если увеличивается шаг, двигатель не ровно работает на холостом ходу. Изношенные звенья растягиваются неравномерно, поэтому цепь вокруг звездочек натягивается то сильнее, то слабее.

Растянувшаяся цепь сильнее шумит, двигатель хуже заводится, увеличивается расход топлива.

Опасно перескакивание цепи на 1-5 зубьев. В лучшем случае автомобиль просто остановится, в худшем поршни встретятся с клапанами и может потребоваться капитальный ремонт двигателя. Поэтому следует регулярно проверять натяжение цепи ГРМ.

Его можно проверить с помощью специального приспособления, выполняющего роль натяжителя.

Этот шаблон устанавливают на место натяжителя. Сначала выкручивается внутренний штифт, одновременно вкручивается внутренний шток. Замеряется зазор с помощью линейки или штангенциркуля. Для атмосферного мотора Пежо 308 не должно превышать 73 мм, для турбированного – 71 мм.

Шаблон натяжителя для проверки натяжения

Пежо 308: замена цепи ГРМ на двигателе EP6

Цепь ГРМ Peugeot 308

Последствия износа

Ресурс цепи
