Ремонт топливных насосов своими руками

Качество топлива и срок службы бензонасоса

Эбу ваз 21099 инжектор

Практика использования электрических бензонасосов показала, что срок их службы прямо зависит от качества топлива, которое заливается в бак автомобиля. Если вы ездите на отечественно топливе, то не рассчитывайте, что устройство прослужит более 3 лет.

Конечно, в случае поломки последнего, самым лучшим будет провести его замену. Однако стоимость их может достигать от 50 у.е. и выше. Поэтому целесообразно будет провести частичный ремонт самому. Почему частичный, читайте дальше.

Самый простой путь ремонта, это из 2 — 3 залежавшихся в гараже агрегатов, собрать один рабочий, заменяя при этом только шиберную обойму. Но, к сожалению, не у всех есть запасные бензонасосы.

Снятие и установка бензонасоса

Снять и установить бензонасос на место – операция несложная. Бензонасос вместе с прокладками посажен па двух шпильках и крепится гайками, отвернуть которые надо ключом 13 мм. Для снятия бензонасоса необходимо отсоединить подводящий и нагнетающий бензопроводы, отвернуть гайки крепления бензонасоса, снять пружинные шайбы, а затем и сам бензонасос.

Снимая его, будьте аккуратны, так как можно повредить тонкую прокладку, которая часто прилипает и к насосу, и к теплоизоляционной толстой прокладке. Сама теплоизоляционная прокладка, как правило, легко снимается руками без применения какого-либо инструмента. В худшем случае, облегчите её съем легким постукиванием по ней рукояткой отвертки. Не забудьте также, что под толстой теплоизоляционной прокладкой находится еще одна тонкая установочная прокладка, одновременно являющаяся уплотнительной.

Установка отремонтированного бензонасоса имеет свои особенности. В первую очередь устанавливают уплотнительную прокладку А толщиной 0,70—0,80 мм, а затем теплоизоляционную. Далее устанавливают тонкую прокладку В толщиной 0,27—0,33 мм.

При таком наборе прокладок между корпусом бензонасоса и блоком цилиндров минимальный выход толкателя (его внутренний торец касается затылка кулачка) должен находиться в пределах 0,8—1,3 мм. Этот размер (d) легко проконтролировать, установив прокладки и толкатель (штангу). Если толкатель выступает из прокладок на величину, меньшую 0,8 мм, то прокладку А заменяют прокладкой В толщиной 0,27—0,33 мм.

В том случае, когда толкатель выступает на величину более 1,3 мм, вместо прокладки А необходимо установить более толстую прокладку типа С толщиной 1,20—1,30 мм. Следует пояснить, что между корпусом бензонасоса и теплоизоляционной прокладкой должна всегда устанавливаться прокладка толщиной 0,27—0,33 мм.

Установив таким образом нормальное положение толкателя, бензонасос укрепляют, затягивают гайки, присоединяют бензопроводы и запускают двигатель.

При работающем двигателе убедитесь в отсутствии подтекания топлива. Если двигатель по истечении 1 – 2 мин продолжает работать нормально, без перебоев, значит операция выполнена хорошо.

Уж раз бензонасос снят и тем более разобран, имеется возможность выполнить еще целый ряд работ, таких как проверка работы впускного клапана и диафрагмы по методу, уже описанному для запорной иглы крышки карбюратора, т. е. если бензонасос обеспечивает необходимое разрежение для забора топлива, то язык или палец, приложенные в момент пробной прокачки к всасывающему патрубку, должны ощутить его.

Какие могут случиться поломки?

На “Форде-Фокусе” замена бензонасоса осуществляется примерно по такой же схеме, как и на любом другом инжекторном автомобиле. Но что может привести к такому, прямо скажем, недешевому ремонту?

Давайте разберемся с тем, какие неисправности могут случиться с насосом:

Поломка реле включения или предохранителя.
Разрушение крыльчатки.
Износ щеточного узла.
Повреждение электропроводки.
Выход из строя обмотки статора или ротора.
Засорение фильтрующего элемента.

В целом, это все поломки, которые могут произойти с бензонасосом на любом автомобиле. Причем снимать и ремонтировать насос придется только в случаях 2, 3, 5 и 6. В остальных случаях снимать его нет необходимости.

Замена прокладки под топливным насосом

Рекомендуется замена резиновых уплотнителей, в том числе прокладки насоса, находящейся под бензонасосом. Эта часть предназначена для одноразового использования, поэтому она не устанавливается повторно после снятия устройства.

Кольцо прокладка

Что делать, если сломан штуцер насоса? Требуется его срочный ремонт или замена новым. Зависит от специфики поломки, поломался ли штуцер на крышке модуля бензонасоса, на самом насосе или речь идет о штуцерах подачи-отдачи топлива. При серьезной проблеме, рекомендуется приобрести новый комплект вместе с крышкой, продающейся в автосервисе.

Это интересно: Главные причины возникновения вибрации двигателя автомобиля на холостых оборотах

Регулировка и ремонт топливного насоса высокого давления – особенности процесса

Необходимость ремонта ТНВД может быть вызвана несколькими причинами. Наиболее частыми из них принято считать следующие:

• Износ насоса. Определить его несложно по таким явлениям, как громкая и неравномерная работа двигателя, усложненному его запуску в горячем состоянии, потере мощности.
• Применение дизельного топлива низкого качества. Горючее применяется для движущихся узлов ТНВД в качестве смазки. Если оно включает в себя те или иные примеси (частички грязи, капли бензина либо воды), его смазывающие возможности снижаются, что и становится причиной выхода из строя насоса.
• Некорректная работа электронных устройств, установленных на транспортном средстве.

При ремонте ТНВД чаще всего требуется менять изношенные детали, а сделать это можно лишь разобрав устройство. В принципе, выполнить ремонтные работы самому не так уж и сложно, если вооружиться знаниями об устройстве топливного насоса, а также набором специального инструмента (тиски, газовый ключ, пинцет, комплект шестигранников и головок, штангенциркуль, отвертка). Но специалисты всегда рекомендуют доверять их мастерам СТО и автосервисов.

Диагностика и замена электрического топливного насоса на автомобилях семейства «Жигули»

В инжекторных двигателях классических ВАЗов бензонасос может утратить свою работоспособность как вследствие проблем с подачей к нему питания, так и по причине неисправности его электродвигателя. В первом случае ситуацию можно исправить путём диагностики и ремонта электрической цепи устройства. Но если из строя вышел электоромоторчик насоса, здесь поможет только его замена.

При неполадках, связанных с электрооборудованием цепи бензонасоса, он обычно, вообще не включается. Включите зажигание автомобиля, не запуская двигателя, и прислушайтесь. Сначала вы должны услышать щелчок реле, а после характерный «визг», издаваемый работающим электромоторчиком насоса. Если ничего подобного вы не услышали, начните диагностику с электрической цепи устройства.

Цепь насоса подключается к бортовой сети посредством отдельного реле, а её защиту обеспечивает предохранитель. Оба эти устройства расположены в дополнительном монтажном блоке автомобиля. Вы найдёте его под перчаточным ящиком. В нём установлены 3 реле и 3 предохранителя. Реле бензонасоса (на схеме обозначается R2) располагается посредине, а предохранитель (F3) слева от него. Предохранитель вытягиваем из посадочного места и проверяем его путём «прозвона» тестером. При выявлении его неисправности, меняем, не забывая соблюдать номинал (15 А).

Проверить работоспособность реле можно, установив на его место заведомо рабочее устройство. Поставьте вместо него реле, расположенное справа от диагностируемого, которое отвечает за цепь вентилятора радиатора. Если же такой вариант вас не устраивает, включите зажигание и замеряйте напряжение между розовым проводом, идущим к реле и «массой» автомобиля. Прибор должен показывать 12 В. Это значит, что устройство запитано. После этого нужно замкнуть розовый провод с серым на выводах реле. Так мы подключим бензонасос напрямую к аккумулятору. Если он заработает (раздастся тот самый «визг»), просто замените реле.

Реле топливного насоса расположено посредине (R2), а предохранитель — слева от него (F3)

Проверка давления топлива в системе

Основным показателем работы бензонасоса является давление, создаваемое им в системе. Если устройство включается, качает топливо, но двигатель работает с перебоями, не поленитесь проверить давление. Для этого потребуется манометр с пределом измерения 5–7, оснащённый бензостойким шлангом и резьбовым штуцером (если специального нет, можно использовать обычный шинный манометр). Последовательность действий следующая:

1. На топливной рампе находим штуцер, закрытый пластиковым колпачком. Откручиваем колпачок и подсоединяем к штуцеру шланг манометра. Если ваш прибор не оборудован специальным резьбовым штуцером, шланг можно закрепить на «соске» при помощи небольшого хомута.

Штуцер для измерения давления

Давление в рампе должно быть 2,8–3,2 атмосферы

При снятии вакуумного шланга с регулятора давление должно упасть на 0,2–0,7 атмосфер

Замена бензонасоса на инжекторных «Жигулях»

Заменить бензонасос можно как в сборе (поставить новый топливный модуль), так и в отдельности (поменять только насос). Стоимость нового модуля отечественного производства с датчиком уровня топлива составляет 2800–3000 рублей. Сам насос производства фирмы «Бош» обойдётся на 500 рублей дешевле.

Инструменты для замены:

• шлицевая и крестовая отвёртки;
• ключ на 10;
• ключ на 7.

Порядок выполнения работ:

1. Отключаем минусовую клемму от аккумулятора.
2. Открываем крышку бензобака.
3. При помощи шлицевой отвёртки отводим от горловины бака резиновый фартук. Отсоединяем от него трубку предохранительного клапана.

Шлицевой отверткой поддеваем фартук

Откручиваем шурупы крепления облицовки бензобака

Откручиваем болт хомута крепления бака

Отключаем электропроводку, шланги топливопровода, откручиваем гайки крепления крышки топливного модуля

Извлекаем топливный модуль из бензобака

Отсоединяем топливный фильтр

Отключаем провода питания насоса

Отверткой сдвигаем фиксаторы и извлекаем насос из кожуха

Отсоединяем трубку от выпускного штуцера

После установки насоса желательно проверить давление в системе вышеописанным способом.

Замена топливного насоса в автомобилях семейства «Жигули» не требует от автовладельца грандиозных познаний в сфере авторемонта, не отнимает много времени и средств. Она без проблем может быть произведена в условиях гаража, или прямо на улице. Однако если у вас нет необходимого инструмента или желания самостоятельно этим заниматься, лучше обратиться к специалистам.

Подготовка к снятию с двигателя дизельных форсунок и демонтаж инжекторов

Перед началом ремонта очень важно не допустить попадания грязи и мелких посторонних частиц внутрь элементов системы питания. Для этого рекомендуется предварительно вымыть ГБЦ одним из доступных способов (Керхером, мойка паром, самостоятельная очистка и т.д.), очистить углубления под форсунки и сами инжекторы

Указанные действия помогут избежать повреждения резьбы, уплотнительного конусного отверстия, а также снизить вероятность попадания мелких частиц грязи внутрь ДВС после выкручивания форсунок.

Еще одним ответственным моментом являются трубки высокого давления. Перед снятием их рекомендуется пометить, так как в процессе обратной сборки могут возникнуть сложности с порядком установки и правильностью монтажа. Для пометки можно использовать маркер, метки наносятся в области штуцера каждой форсунки и штуцера топливного насоса.

О том, как сделать ремонт форсунок Common rail своими руками, смотрите в этом видео:

Добавим, что без надлежащего опыта и оборудования ремонтировать систему common rail в гаражных условиях крайне не рекомендуется, так как возможно повреждение отдельных дорогостоящих элементов.

Итак, вернемся к механическим форсункам.

• После того, как трубки высокого давления отсоединены от форсунок, необходимо прикрыть отверстия в штуцерах при помощи специальных защитных колпачков. Защитные пробки должны быть заранее очищены от загрязнений, также пробки можно использовать для защиты штуцеров топливного насоса.
• Подобным образом перекрывается и каждый штуцер обратки, так как нельзя допустить попадания мелких частиц в систему питания. Например, попавший мусор в топливном канале инжекторной дизельной форсунки после установки элемента на проверочный стенд проникнет в распылитель.

В результате иглу форсунки уже может заклинить не на двигателе, а при проверке, частицы мусора выведут из строя распылитель и т.д. Если же новый распылитель будет установлен перед такой проверкой, тогда потребуется повторный разбор форсунки, высока вероятность очередной замены распылителя. Саму форсунку также нужно разбирать только в условиях максимальной чистоты.

• Что касается снятия элементов с ДВС, попытки выкрутить форсунки при помощи обычного рожкового ключа могут привести к слизыванию и повреждениям граней. Дело в том, что форсунки затянуты с большим моментом затяжки. По этой причине для выкручивания нужно иметь накидной ключ, желательно также наличие удлиненной головки.
• После того, как форсунки откручены,  рекомендуется еще раз произвести их наружную очистку от загрязнений. Такая очистка производится обычной мягкой кисточкой, в качестве очистителя используется чистое дизельное топливо. После этого форсунки просушиваются или обтираются ветошью, далее устройство готово к диагностике и ремонту.
• Еще отметим, что после снятия самих форсунок в ГБЦ остаются специальные уплотнительные колечки. Эти уплотнительные кольца форсунок находятся в ложбинках-нишах и, как правило, прикипают к отверстиям в ГБЦ. Указанные кольца нужно извлечь и заменить на новые, так как повторно использовать данные элементы не рекомендуется.

Для извлечения можно использовать небольшой отрезок тонкой металлической проволоки, которым аккуратно достаются кольца. Главной задачей является то, чтобы избежать повреждений резьбы в форсуночном отверстии.

Запрещается выстукивать кольца при помощи стальных проставок, отверток и т.п. Дело в том, что существует большой риск повредить посадочные места уплотнительных колец. Если это случится, тогда даже после замены колец на новые должной герметичности не будет.

Также следует учесть, что во время снятия колец грязь может попасть в отверстия для форсунок. Для предотвращения необходимо обмазать отверстие вязкой смазкой, после чего кольцо можно снимать. Часто для подобных целей используется Солидол или подобный смазочный материал. Осыпающаяся грязь прилипает к смазке, не попадая в отверстие камеры сгорания.

По окончании процедуры снятия колец Солидол также снимается, например, при помощи мягкой тряпки, которую наматывают на стержень или отвертку. Дополнительно можно проворачивать коленчатый вал двигателя стартером несколько секунд. Это нужно для того, чтобы загрязнения, попавшие в камеру сгорания, вытолкнуло наружу поршнем.

О том, как сделать ремонт форсунок Делфи своими руками, смотрите в этом видео:

Отметим, что хотя процесс ремонта форсунок Delphi напоминает восстановление обычной механической форсунки, ряд конструктивных отличий предполагает некоторые нюансы.

Советы и рекомендации

Как видно, ремонт механических дизельных форсунок вполне может быть выполнен самостоятельно.

• Что касается Common Rail и различных электромеханических устройств подобного типа, для их проверки и ремонта необходимо иметь более сложное оборудование.
• Также следует заранее убедиться, нужно ли прописывать форсунки после ремонта. Дело в том, что для нормального взаимодействия электронного блока управления и форсунок может возникнуть необходимость заново прописать их в память блока.
• Еще хотелось бы выделить, что при выборе регулировочных шайб перед началом ремонта необходимо убедиться в качестве изготовления данных элементов.

Что касается уплотнительных колец, визуально для различных моделей авто они могут быть похожими

При этом важно помнить, что даже незначительные отклонения в сотые доли миллиметра по ширине и диаметру приведут к тому, что герметичности не будет. Данное утверждение справедливо и применительно к уплотнительным кольцам на топливных магистралях, которые активно используются в конструкции многими производителями дизельных моторов.

Напоследок хотелось бы отметить, что распылители, кольца, шайбы, пружины и другие элементы лучше всего приобретать только в авторизованных точках продажи. Оптимально не экономить на стоимости запчастей, то есть сразу покупать качественные изделия известных мировых производителей.

Виды и причины неисправностей ТНВД

Эксплуатация дизельных автомобилей показывает, что их работа зависит от различных параметров. В числе этих показателей – износ составляющих топливного насоса. Необходимо знать признаки, указывающие на проблемы в ТНВД.

Основные симптомы неполадок с топливным насосом, указывающие на необходимость ремонта:

• топливная система дала течь;
• двигатель стал потреблять больше топлива;
• ремень ГРМ соскочил с шестерни привода топливного насоса;
• двигатель стал запускаться с трудом;
• мотор начал перегреваться;
• появились необычные шумы при работе мотора;
• двигатель стал больше дымить при обычных условиях работы.

Если хоть один из этих признаков имеет место, нужно оперативно отдать авто на диагностику и ремонт в профессиональную СТО. Там проверят работу насоса и установят процент износа каждого элемента. В случае необходимости произведут ремонт ТНВД, после чего его характеристики вернутся к заводским.

Топливные насосы высокого давления чаще всего проявляют следующие неполадки:

• Сбои в работе, вызванные загрязнением. В ТНВД неизбежно попадают пыль и грязь из окружающей среды, а также нагар с поршней и внутренней части цилиндров. Загрязнения забивают клапаны и каналы, затрудняя ход плунжера. В итоге возрастает нагрузка на металл, из которого изготовлены части насоса. Усталость металла приводит к значительному снижению жесткости и прочности конструкции. Проблемы с загрязнением устраняются в ходе профилактики и ремонта.
• Неравномерность подачи и распределения горючего. Такая неисправность возникает, если поводки плунжеров, зубья втулки, рейки, плунжера и нагнетательные клапаны существенно изношены. Также проблемы с нагнетанием топлива появляются в случае загрязнения или разрушения форсунок.
• Выработка ресурса плунжерной пары. С течением временем плунжерная пара изнашивается и появляются «плавающие» обороты при работе двигателя на холостых оборотах. Также увеличивается расход горючего. Так как при этом снижается компрессия, то герметичность всей системы тоже нарушается. В особо запущенных случаях повреждается поверхность плунжера, тянущая за собой нестабильную работу двигателя и перегрев подшипников.
• Брак изготовления. Некоторым автовладельцам приходится решать проблему повредившегося алюминиевого корпуса ТНВД. При этом на поверхности появляются явно видимые трещины. Эти повреждения могут распространяться вплоть до подшипников. Производственным браком также считается заклинивание втулки плунжера. Все эти неисправности решаются только полной заменой топливного насоса.
• Износ и поломки подшипников. В результате этих неполадок ТНВД ухудшает рабочие параметры вследствие увеличения силы трения в движущихся частях.
• Заклинивание поршня. Встречается ситуация, когда плунжер насоса заклинивает во втулке. Последствиями могут быть поломка шестерни, зубчатой рейки, вала с кулачками, регулятора или шпоночных соединений. Часто поршень заклинивает из-за попадания воды.
• Износ движущихся частей из-за уменьшения количества смазки.
• Ржавчина в паре плунжер-втулка из-за высокого содержания влаги в горючем.
• Перегрев насоса несмотря на исправность охлаждения. Основные причины явления – недолив антифриза или забивание каналов охлаждающей жидкости.
• Изнашивание сальников и прокладок. Следствием являются масляные подтеки, нестабильность работы мотора на холостых и высокая дымность выхлопных газов.

Самый опасный признак неисправности ТНВД – масляная эмульсия в системе охлаждения. Это прямое свидетельство разрушения деталей. В данном случае нужно в процессе ремонта заменить все поврежденные комплектующие.

Описанные выше неполадки могут быть вызваны различными причинами:

• Механический износ деталей. Каждый компонент ТНВД имеет свой ресурс эксплуатации и со временем изнашивается. Ускорить этот процесс может низкокачественное горючее.
• Попадание инородных веществ. Вода, пыль и грязь могут спровоцировать полный отказ ТНВД и других элементов системы питания мотора.
• Загрязнение фильтра топлива. При забитом фильтре существенно падает пропускная способность. Как следствие, ТНВД не в состоянии сжать топливо-воздушную смесь до нужного давления.
• Нарушение герметичности системы подачи топлива. В случае наличия подсосов воздуха насос также не сможет развить нужное давление, что негативно сказывается на его ресурсе работы.

Основные неисправности бензонасоса

Топливный насос в приоре может работать с перебоями из-за некачественного топлива. Это связано с тем, что фильтр тонкой очистки горючего здесь установлен после бензонасоса.

На входе же имеется лишь фильтрующая сетка, которая выполняет грубую очистку. Бензин же на некоторых наших заправках бывает настолько грязный, что сеточка довольно быстро забивается. Двигатель при этом плохо запускается или глохнет во время работы.

Машина в пути дёргается и медленно набирает скорость. Если фильтрующая сетка частично забита мусором, нарушается оптимальная подача бензина в двигатель в разных режимах его работы. Когда насос не в состоянии поддерживать требуемое давление в топливной системе 3.7-4.0 атмосферы, происходит неправильное смешивание воздуха и горючего. В результате автомобиль теряет скорость.

Кроме того, даже хорошо прогретый мотор после его непродолжительной остановки может потом завестись лишь после длительной работы стартера.

Нестабильная работа силового агрегата чаще всего является следствием неисправности бензонасоса. В первую очередь в нём нужно проверить уровень давления.

Если после остановки двигателя давление в насосе слишком быстро падает, то здесь, очевидно, повреждение диафрагмы, а также уплотняющей прокладки. В этом случае прокладку следует заменить, а диафрагму усилить специальной плёнкой.

Также в топливной системе могут находиться инородные тела, тогда бензонасос необходимо разобрать и тщательно промыть. Для этого используется такой инструмент:

• плоская отвёртка;
• пассатижи;
• набор рожковых ключей;
• отвёртка крестообразная;
• набор головок.

Такой ремонт можно произвести самостоятельно в собственном гараже. Перед началом его проведения следует ещё раз убедиться, что бензонасос работает не так, как нужно

Для этого необходимо завести машину и обратить внимание на холостой ход

Если он плавает, то это уже является одним из аргументов в пользу проведения ремонтных работ. Кроме того, можно выехать на трассу и примерно на 3000 оборотах резко нажать на газ. Если машина во время набора скорости начнёт дёргаться, значит, имеется второй аргумент для осуществления ремонта.

Разборка ТНВД

В ходе разборки этого насоса помимо основных инструментов, нужны специальные. В частности, речь идёт о динамометрическом ключе, специальной головке для откручивания гайки муфты, съёмника, приспособления для демонтажа клапанов и т. д.

Алгоритм действий при демонтаже ТНВД выглядит так.

1. С помощью специальной головки отворачивается кольцевая гайка.
2. Отворачиваются винты на внешней стороне насоса.
3. Кабель клапана опережения впрыска освобождается из-под прижимной пластины.
4. Винты, фиксирующие пластины дозирующего клапана, тоже откручиваются (их три).
5. Демонтируется дозирующий клапан.
6. Вытаскиваются фиксаторы, которые держат клапан УОВ (опережение впрыска).
7. Вытаскивается КОВ (клапан опережения впрыска).
8. Теперь очередь за фиксаторами датчика положения валика насоса.
9. Снимается датчик.

Разборка ТНВД

На данном этапе рекомендуется зафиксировать метки, запомнить положение валика и иглы дозатора.

1. Демонтировать камеру со штуцерами, используя две плоские отвёртки.
2. Снять подшипник и пластинки.
3. Открутить крышку автоматического опережителя и достать его.
4. Поршень автомата установить так, чтобы в процессе поворота из него можно было снять кулачковую шайбу.
5. Вытащить поршень.

Разборка топливного насоса – дело тонкое, но с ней можно справиться и самому. Намного проще размонтировать устройства, качающие горючее на карбюраторных авто.

Последовательность операций по снятию с двигателя и разборке бензинового насоса:

Отъединить подводящий и отводящий бензопроводы от штуцеров 1 и 22 головки 7 насоса.
Отвернуть две специальные (длинные) гайки, крепящие корпус насоса к блоку цилиндров, и снять насос.
Свинтить по винту гайку 9 крепления колпачка отстойника, поднять колпачок, отведя скобу 21 В сторону, снять колпачок 11 отстойника и осторожно, чтобы не повредить снять сетчатый фильтр 10.
Вывернуть винты 23, скрепляющие корпус 6 насоса и его головку 7, и разъединить их. Перед разборкой необходимо пометить взаимное расположение корпуса и головки насоса с тем, чтобы при последующей сборке сохранить прежнее положение по отношению к двигателю подводящего и отводящего штуцеров.
Вывести диафрагму 15 в сборе со штоком 3 из зацепления с рычагом 20 нажатием и поворотом гайки 13 на 1/4 оборота по часовой стрелке

Вынуть диафрагму в сборе со штоком и пружину 16 диафрагмы.
Проверить диафрагму в сборе со штоком. При необходимости затянуть гайку 13. Осмотром установить, нет ли прорывов, трещин или других повреждений в дисках диафрагмы. При обнаружении дефектов заменить диафрагму в сборе или отдельные ее диски.
Выколотить ось 18 из корпуса насоса, снять пружину 17 и вынуть рычаги 19 и 20.
Тщательно осмотреть ось и рычаги. При наличии заметного износа заменить соответствующие детали.
Вывернуть два винта 5 держателя 4 клапанов и вынуть впускной 8 и выпускной 12 клапаны в сборе. Вынутые клапаны в сборе промыть в бензине и проверить на герметичность и на беспрепятственность движения клапана 3 и взаимодействие его с пружиной 4. Кроме этого, необходимо проверить, нет ли на корпусе 1 клапана надрывов, могущих вывести впоследствии клапан из строя. При обнаружении каких-либо дефектов устанавливают новые комплекты клапанов в сборе.
Проверить усилие пружины 16 диафрагмы. Длина исправной пружины в свободном состоянии должна быть 49 мм, а под нагрузкой 2,75±0,15 кг — 15 мм.

После разборки все детали насоса должны быть промыты в бензине. Особо тщательно должны быть промыты: колпачок отстойника, сетчатый фильтр и корпус насоса, где скапливается отстой из бензина.

Устройство бензонасоса

На современных автомобилях используются два типа бензонасосов — механический или электрический. Первые используются в карбюраторных двигателях, вторые — в инжекторных.

Механический насос обычно установлен на корпусе бензобака, электрический — внутри бака. Некоторые автопроизводители используют сразу оба вида насосов.

Механический насос

Механический бензонасос обладает довольно большими размерами. Его основными элементами являются:

• камера для горючего;

• клапан на впуск;

• клапан на выпуск;

• диафрагма;

• пружинка возврата диафрагмы;

• рычажок привода;

• распределительный вал;

• кулак.

При подаче питания на бензонасос рычажок начинает повторяющиеся движения вверх и вниз. За счёт этих движений смещается диафрагма, и бензин поступает сначала в насос, а потом в двигатель.

Так осуществляется подача топлива в двигателях карбюраторного типа. Так как расстояние между карбюратором и бензонасосом обычно небольшое, такие устройства могут осуществлять подачу топлива даже при минимальном давлении.

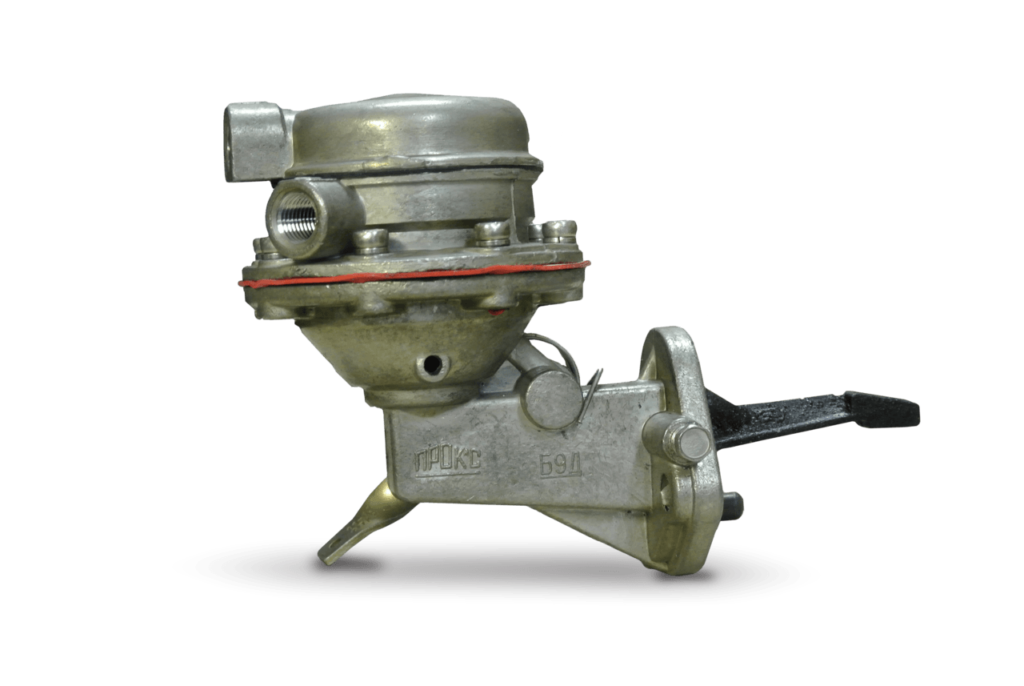

Механический бензонасос обычно устанавливается на корпусе бензобака

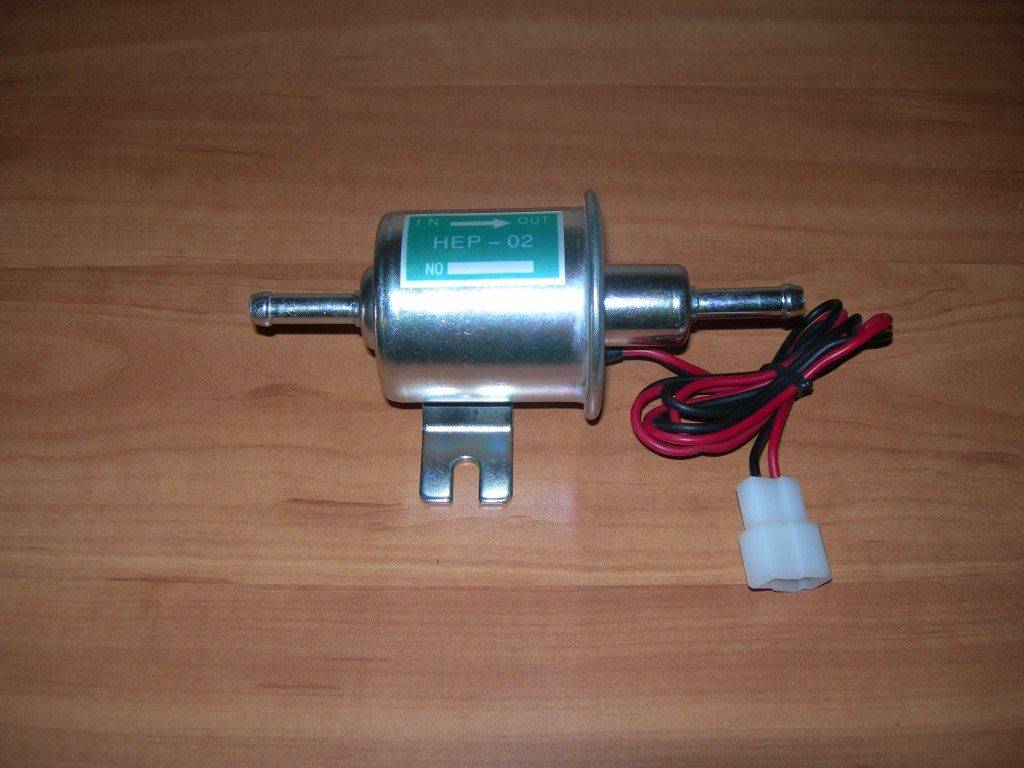

Электрический насос

Электробензонасосы имеют небольшие размеры и простую конструкцию. Внутри корпуса насоса находятся:

• камера для бензина;

• клапан на впуск;

• клапан на выпуск;

• дополнительный электроклапан;

• диафрагма;

• пружина возврата диафрагмы;

• сердечник;

• электроконтакты.

Основным элементом электрического насоса является сердечник. За счёт дополнительного клапана он совершает возвратно-поступательные движения и открывает клапаны для входа и выхода топлива. Работает такой насос только при высоком давлении топлива в системе и сильно нагревается во время движения авто. Для более эффективного охлаждения он обычно монтируется в бензобак.

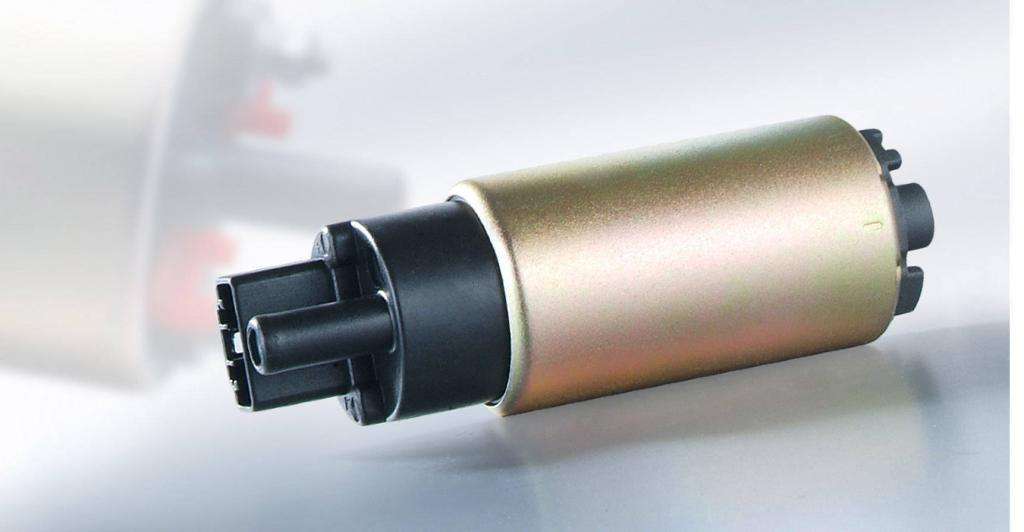

Электрический бензонасос имеет небольшие размеры и простую конструкцию

Как работает бензонасос

Топливный насос работает от силового агрегата. В момент запуска двигателя бортовой компьютер сигнализирует топливной системе о необходимости подачи горючего. От двигателя на бензонасос подаётся электричество, а маленький мотор внутри насоса создаёт в системе необходимое давление. В первые несколько секунд после запуска авто можно услышать, как гудит бензонасос, накачивая бензин.

Определённое количество топлива поступает через впускной клапан в камеру насоса, затем — через выпускной клапан — в топливный фильтр. Там горючее очищается от грязи и примесей и направляется в двигатель. Выключается бензонасос автоматически, вместе с двигателем.

Причины выхода из строя бензонасоса

Давайте рассмотрим причины выхода из строя бензонасоса, при которых необходимо проводить его ремонт.

Вообще, как вы, наверное, поняли ремонт бензонасоса самостоятельно проводить сложно, особенно если у вас стоит импортный вариант. Проще конечно его заменить, но если есть возможность сэкономить деньги, почему бы не попробовать.

Поломка электродвигателя.

Основная наиболее распространена причина, это поломка электродвигателя.

Самым слабым местом в электродвигателе являются его щетки и коллектор.

При осмотре электродвигателя обратите на это внимание. Подобрать щетки на импортный бензонасос будет сложно

Некоторые специализированные мастерские научились самостоятельно изготавливать щетки для таких агрегатов. По своему химическому составу данные щетки ничем не отличаются от оригинальных щеток

Подобрать щетки на импортный бензонасос будет сложно. Некоторые специализированные мастерские научились самостоятельно изготавливать щетки для таких агрегатов. По своему химическому составу данные щетки ничем не отличаются от оригинальных щеток.

Если разрушен коллектор, то его необходимо заменить новым или его восстановить, что без специалиста вам не сделать.

Выход из строя пластмассовой муфты. Благодаря данной муфте ротор насоса соединяется с валом якоря электродвигателя. Муфту следует заменить на новую.

Опять же для импортных бензонасосов это проблема. В хороших мастерских налажено изготовление таких муфт с использованием специальных пресс-форм.

Также может выйти из строя сам якорь электродвигателя. В данной ситуации необходима перемотка якоря.

Другие причины поломки бензонасоса, напрямую завися от типа самого насоса.

Поломка и типы бензонасосов.

1. Шестеренчатого типа;
2. Шиберные бензиновые насосы.

Бывают устройства шестеренчатого типа, которые сейчас получили большое распространение благодаря небольшой цене. Основным производителем таких насосов является фирма Bosh.

А также шиберные бензиновые насосы. Данные агрегаты более дорогие, но намного надежней аналогов шестеренчатого типа, которые очень чувствительны к качеству бензина и в наших условиях эксплуатации долго не служат и часто заклинивают.

В шиберном бензонасосе рабочим элементом являются не две шестерни, как в насосах шестеренчатого типа, а специальные ролики.

Какая поломка считается серьезной.

Следует понимать, что если в бензонасосе произошла какая-то поломка и причиной этой поломки не является электродвигатель, хотя и это тоже серьезно, то данную поломку можно отнести к серьезной.

Ремонт бензонасоса, особенно импортного, самостоятельно вы вряд ли выполните. Даже не все ремонтные мастерские берутся за такой ремонт, а сразу рекомендуют заменить устройство.

По причине того, что шестеренчатые насосы в наших условиях эксплуатации часто выходят из строя, некоторые мастерские переделывают их в шиберные, и хотя это дорого, но себя оправдывает.

Как вы уже поняли ремонт бензонасоса инжекторного автомобиля намного сложнее механического насоса карбюраторного. Поэтому к самостоятельному ремонту такого бензонасоса прибегать не стоит.

Для этого есть специализированные мастерские по ремонту насосного оборудования.

Однако чтобы бензонасос вашего автомобиля прослужил как можно дольше придерживайтесь советов указных ниже:

старайтесь использовать только качественный бензин;
обращайте внимание на чистоту топливного бака, периодически промывайте его;
если вы сняли бензонасос, то храните его в бензине, чтобы не попала влага;
по возможности меняйте фильтрующие сетки, которые находятся внутри агрегата;
не допускайте, чтобы насос ударялся, падал и т.д. внешние механические воздействия он переносит плохо.. Ремонт бензонасоса проводите только в специализированных мастерских, которые занимаются только ремонтом соответствующего оборудования

Ремонт бензонасоса проводите только в специализированных мастерских, которые занимаются только ремонтом соответствующего оборудования.

Одними из самых надежных и наиболее приспособленных к нашим условиям эксплуатации и нашим бензинам, среди импортных аналогов, являются насосы фирмы Bosch шиберного (роликового) типа.

Дальше по надежности идут устройства VDO, PIERBURG тоже немецкого производства.

Следующим по надежности идет насос WALBRO изготовленный в Америке.

Дальше по надежности идет корпорация DENSO (главный офис в Японии, в Европе офис в Голландии).

Среди отечественных бензонасосов неплохо зарекомендовали себя жигулевские. Больше про ремонт топливного насоса автомобиля.
