Материалы и приспособления для выполнения замены
Дальше будет расписана последовательность демонтажа элементов передней подвески, снятие и установка новых расходников, но для этого потребуется определенный инструмент и приспособления:
- Набор ключей и головок (включая ключи с размерами 15, 18, 21);
- Угловая шлифовальная машинка с отрезным кругом («Болгарка»);
- Молоток, зубило;
- Съемник (трехлапчатый);
- Съемник для шаровой опоры;
- Тиски слесарные;
- Нож;
- WD-40 и фиксаторы резьбы;
- Наждачная бумага;
- Домкрат;
- Приспособление для выпрессовки-запрессовки сайлентблоков;

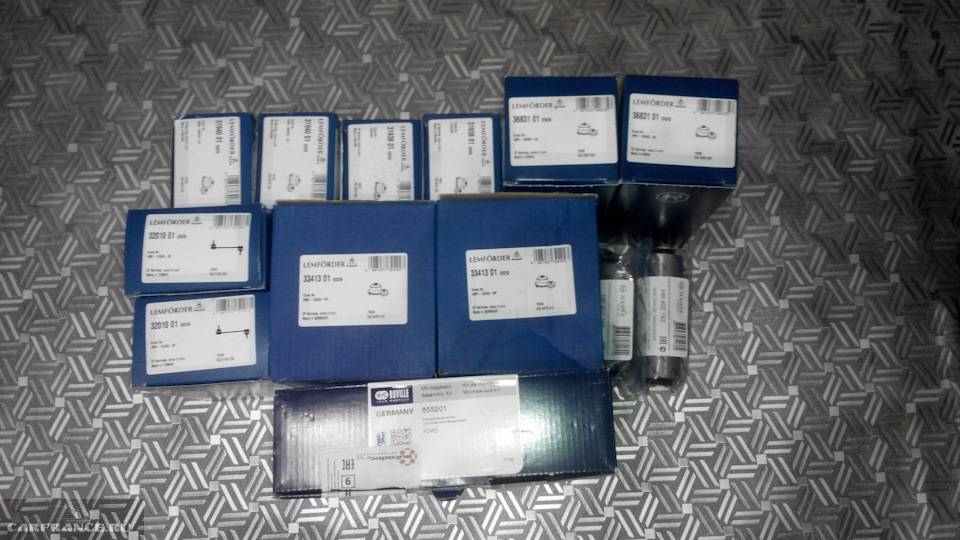

- Новые сайлентблоки (передний, задний).
Без наличия данных материалов и инструментов к работе лучше не приступать.
Готовим инструмент и принадлежности для замены
Перед тем как менять сайлентблоки задних рычагов на Фокусе, нужно позаботиться о том, чтобы весь необходимый инструмент и приспособления были под руками. В первую очередь будут необходимы либо съёмники с захватами для выпрессовки сайлентблоков, либо пресс. Выбить втулки кувалдой, даже имея проставки нужного диаметра, получается далеко не всегда. Но проставки всё-таки необходимы. Вот их чертежи и размеры. Это проставка для выпрессовывания сайлентблоков подпружиненного заднего рычага:

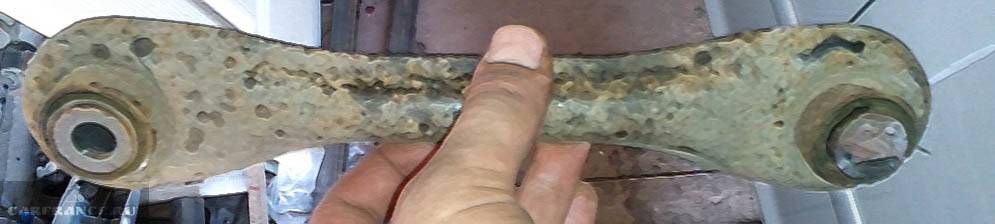

А этой проставкой выпрессовывают втулки изогнутого поперечного рычага:
А это размеры проставки для удаления сайлентблоков прямого поперечного рычага:
Кроме этого, нам пригодится стандартный инструмент, набор головок, аэрозольная проникающая смазка и стяжка для демонтажа пружины, а также штатный домкрат и регулируемая подставка (гидравлический домкрат).
Снимается шаровая опора с помощью ключа на 21, посредством поджатия снизу колеса и выбивания болтов, с заблаговременным простукиванием суппорта молотком.
Внимание! Аккуратно стучите по болтам. Желательно пользоваться резиновым молотком
Откручиваются крепёжные гайки шарниров и снимаются рычаги подвески Форд Фокус 2 с помощью ключа на 18. Необходимость в проведении замены оценивается визуально и возникает в случае обнаружения следующих дефектов:
- потёртости;
- надрывы;
- расслоения;
- царапины.
Внимание! Надо чётко зафиксировать в памяти, под каким углом располагался сайлентблок Форда Фокус и насколько глубоко он находился в посадочном гнезде. Демонтаж детали происходит посредством стягивания или спиливания, а замена на новый элемент осуществляется с помощью средства WD-40, обеспечивающего необходимое скольжение
Дополнительно компонент смазывается мыльным раствором, придающим требуемые характеристики
Демонтаж детали происходит посредством стягивания или спиливания, а замена на новый элемент осуществляется с помощью средства WD-40, обеспечивающего необходимое скольжение. Дополнительно компонент смазывается мыльным раствором, придающим требуемые характеристики.
Замена шаровой опоры Форд Фокус 2
Передние рычаги на автомобиле Ford Focus целесообразно менять целиком, если они получили повреждения или имеют уже достаточно большой износ (выработали свой ресурс). Автовладельцам следует учитывать, что после замены рычагов необходимо проверить и отрегулировать углы колес на стенде развал-схождения.
Замена рычага производим следующим образом:
- устанавливаем автомобиль на ровную площадку, домкратим и снимаем колесо;
- ключом на 18 откручиваем гайку шаровой опоры, с помощью съемника отсоединяем опору от поворотного кулака;
- сначала откручиваем передний болт, которым крепится рычаг к подрамнику;
- затем отворачиваем два болта сзади снизу;
- снимаем рычаг, если необходимо сменить оба, аналогично демонтируем и второй;
- устанавливаем новые детали на место.
Как видим, меняются рычаги очень просто и быстро, подобную работу может выполнить почти любой водитель с минимальными слесарными навыками.

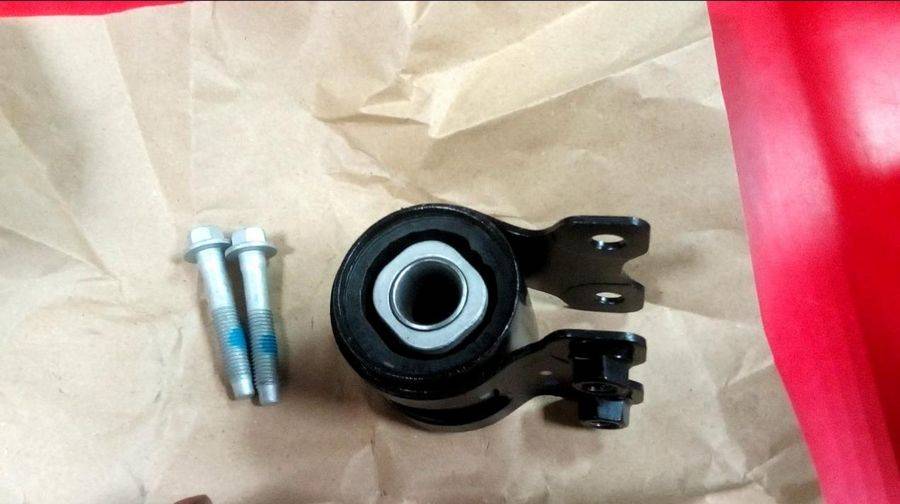

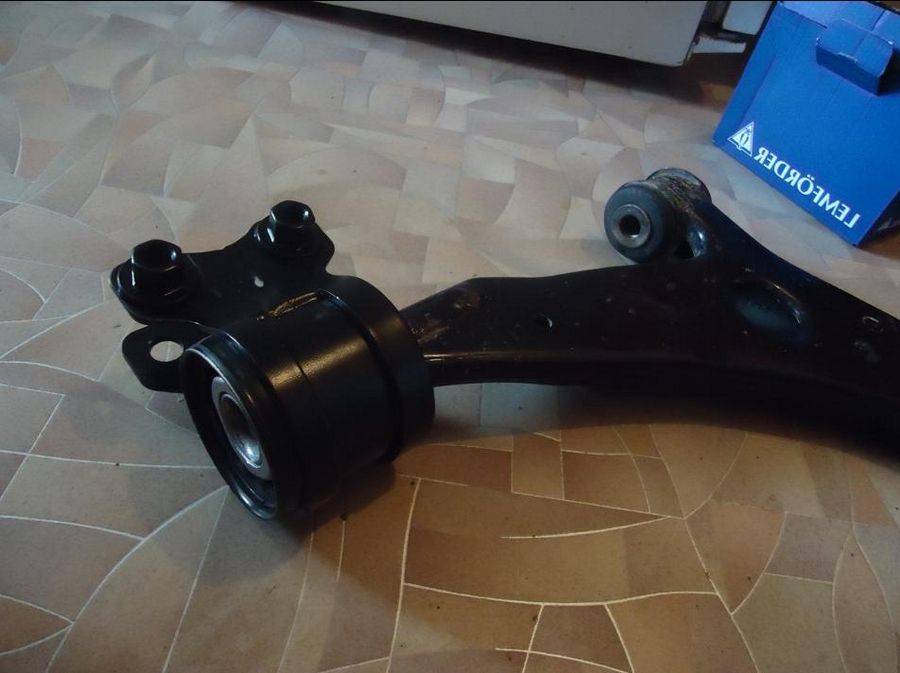

Передний рычаг подвески (РП) продается в автомагазинах в сборе с сайлентблоками и шаровой опорой, но если сам РП еще в хорошем состоянии, а шаровая опора люфтит, нет смысла менять весь рычаг целиком. Менять опору на РП несложно, выполняем такую работу в следующем порядке:
- снимаем рычаг с автомобиля;
- берем электродрель со сверлом на 9 мм, высверливаем клепки приблизительно наполовину, до конца клепки высверливать не нужно;
- с помощью зубила и молотка сбиваем клепки;
- вынимаем шаровую опору из рычага;
- новую деталь устанавливаем на болты с гайками.
Замена сайлентблоков
Передний сайлентблок заменить несложно, имея приспособление для выпрессовки-запрессовки.
Им производится сначала выпрессовка старого элемента, а затем на его место запрессовывается новый.

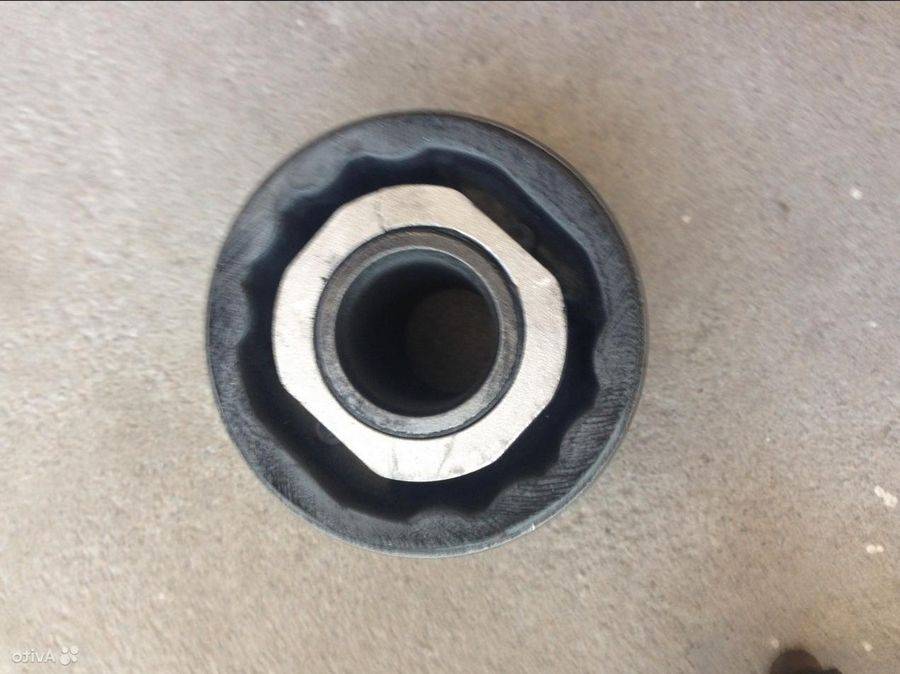

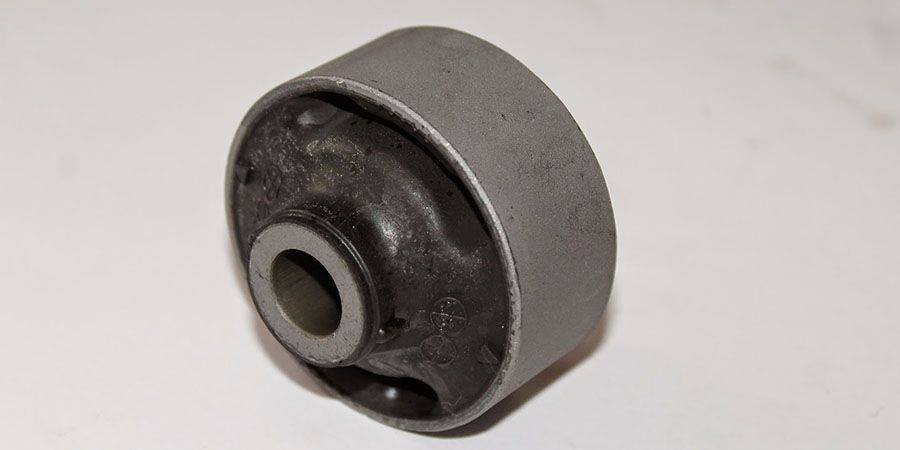

Внутри сайлентблока рычага передней подвески размещены две металлические втулки и внутренняя обойма, которой он одевается на рычаг.
Все пространство внутри внешнего корпуса заполнено резиной.
Перед снятием на рычаге лучше сделать пометки, как на нем располагался сайлентблок, а также как относительно рычага располагались проушины, глубина его посадки. В дальнейшем это поможет правильно произвести установку.
Это очень важно, поскольку, установив новый резинотехнический элемент, снять его без разрушения конструкции уже не удастся. Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника
Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника.
При сильном износе резина внутри уже расслоена и корпус должен сняться.
После снятия на рычаге остаются две втулки и внутренняя обойма, причем все это залито резиной.
Если же стянуть корпус съемником не удалось, его можно разрезать «болгаркой».
Далее втулки ножом очищаются от остатков резины, и они сбиваются молотком с зубилом.
Их можно также и разрезать болгаркой.
После удаления втулок, остается только очистить внутреннюю обойму от резины и разрезать ее шлифмашинкой, поскольку она посажена очень плотно, и стянуть ее съемником не удастся.
Далее оставшееся внутренняя обойма сбивается с помощью зубила и молотка.
На этом операции по снятию изношенного сайлентблока завершены, можно приступать к установке нового элемента.
Запрессовка.
Перед установкой нового сайлентблока его посадочное место нужно зачистить наждачкой.
Для облегчения посадки можно рычаг подвергнуть воздействию низких температур, то есть попросту заморозить. Для этого можно воспользоваться сухим льдом. Правда достать его не так просто.
Это приведет кратковременному изменению структуры металла, посадочное место немного «сожмется».
Новый сайлентблок устанавливают на край посадочного места, так чтобы все сделанные ранее метки положения проушин совпали.
Насаживают новый элемент при помощи молотка и проставки из металлической трубки.
Важно, чтобы трубка была равной по диаметру внутренней обоймы. Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром
Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром.
Ударные нагрузки должны осуществляться только по обойме, и ни в коем случае – по резиновой составляющей сайлентблока или втулкам.
Производя установку нового элемента нужно следить за глубиной его посадки на рычаг.
После замены сайлентблоков, все ставиться на место, перед установкой все его крепежные элементы нужно обработать фиксаторами резьбы.
Произведя замену сайлентблоков с одной стороны, следует выполнить те же операции и с другой, поскольку замена данных элементов производиться попарно, сразу с обеих сторон автомобиля.
Надеемся, что мы вам помогли. Удачи.
Если в статье есть видео и оно не проигрывается, выделите любое слово мышью, нажмите Ctrl+Enter, в появившееся окно введите любое слово и нажмите «ОТПРАВИТЬ». Спасибо.

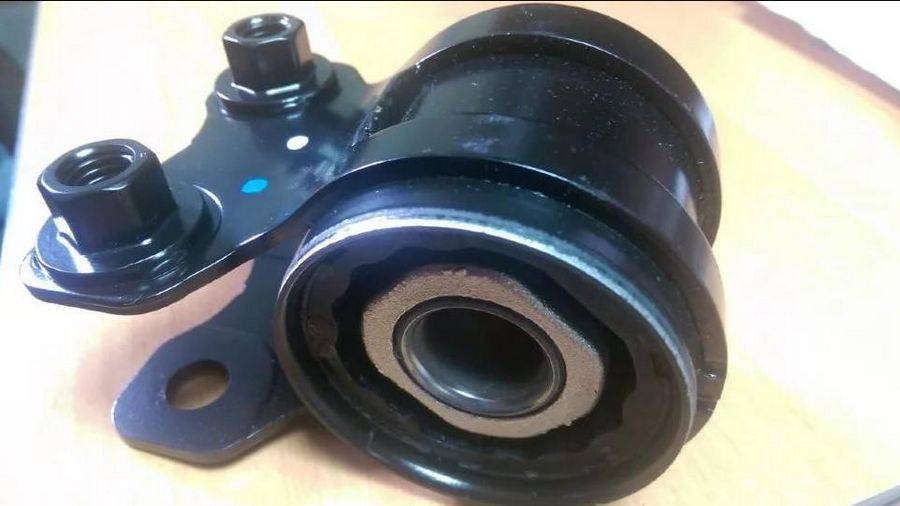

Замена переднего сайлентблока рычага подвески Ford Focus 2
Для перепрессовки малого сайлентблока переднего РП удобнее воспользоваться съемником, но если его нет под рукой, можно попробовать перепресовать с/б подручными средствами. Для этого понадобится кусок трубы соответствующего диаметра и болт (шпилька) с гайкой и шайбами.
Чтобы с/блок легче сходил со своего места, обрабатываем его WD-40 и выдерживаем некоторое время (минут 15-20).
Под обрезок трубы подкладываем толстую широкую шайбу, поворачивая ключом гайку, начинаем выпрессовывать с/б.
Берем новый сайлентблок, запрессовываем его в рычаг.
Новый с/б может заходить туго, поэтому нужно запастись терпением и не торопиться. Запрессовывается сайлентблок таким же образом, как и выпрессовывается. Необходимо установить резиновый уплотнитель так, чтобы буртики резины выступали из железа.
Чтобы салентблок легче заходил на свое место, не будет лишним обработать его снаружи силиконовой смазкой. Резину смазка не разъест, зато запрессовать с/б будет проще.
Последовательность действий
Итак, имея под рукой все инструменты и приспособления, а также новые сайлентблоки, можно приступать к разборке авто.

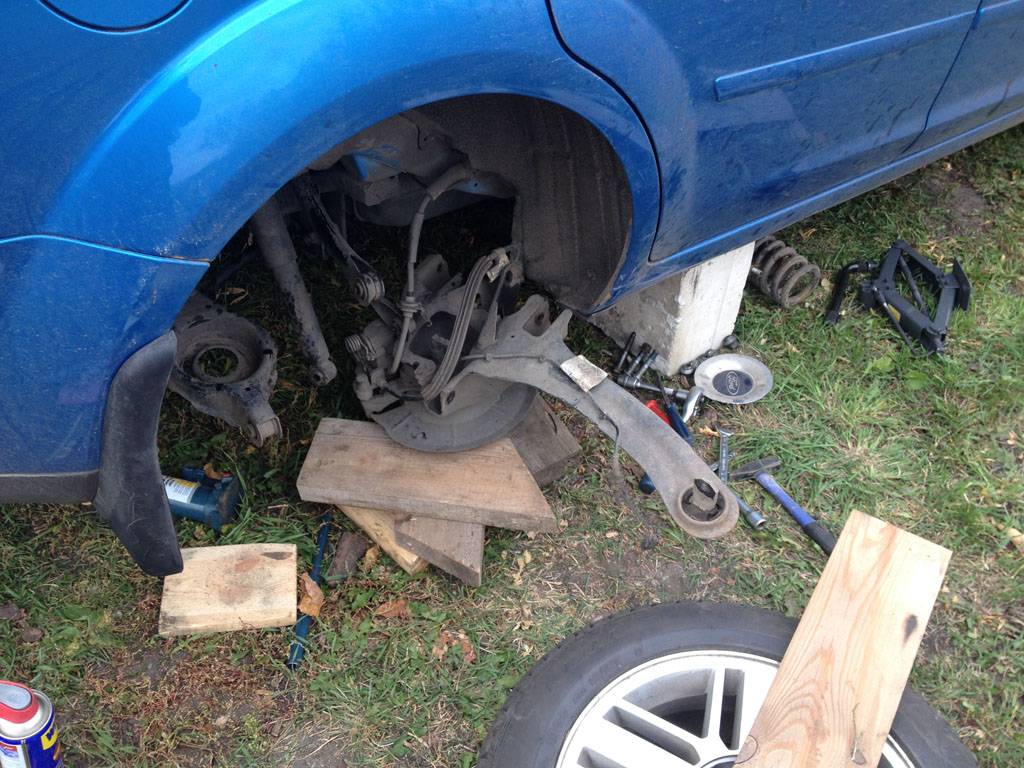

Машина ставиться на смотровую яму и фиксируется противооткатными упорами. Поскольку подвеска – независимая, сайлентблоки меняются поочередно, сначала с одной стороны, затем с другой;
Со стороны, которой будет производиться замена, послабляется крепление колеса, затем авто поддомкрачивается и колесо полностью снимается;

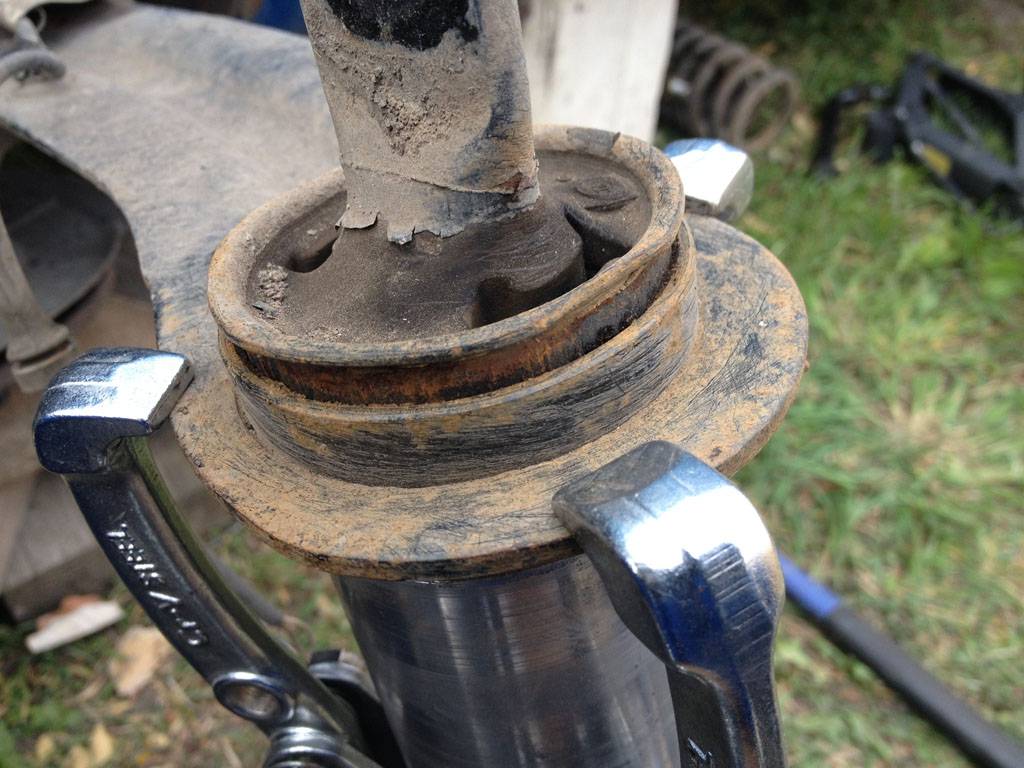

На пружину подвески одеваются стяжки, и она стягивается
Важно проследить за установкой стяжек, чтобы исключить возможность соскакивания.
Гидравлический домкрат подставляется под заднюю ступицу, и она несколько выдомкрачивается. Делается это для того, чтобы была возможность выкрутить болты крепления рычагов и амортизатора.

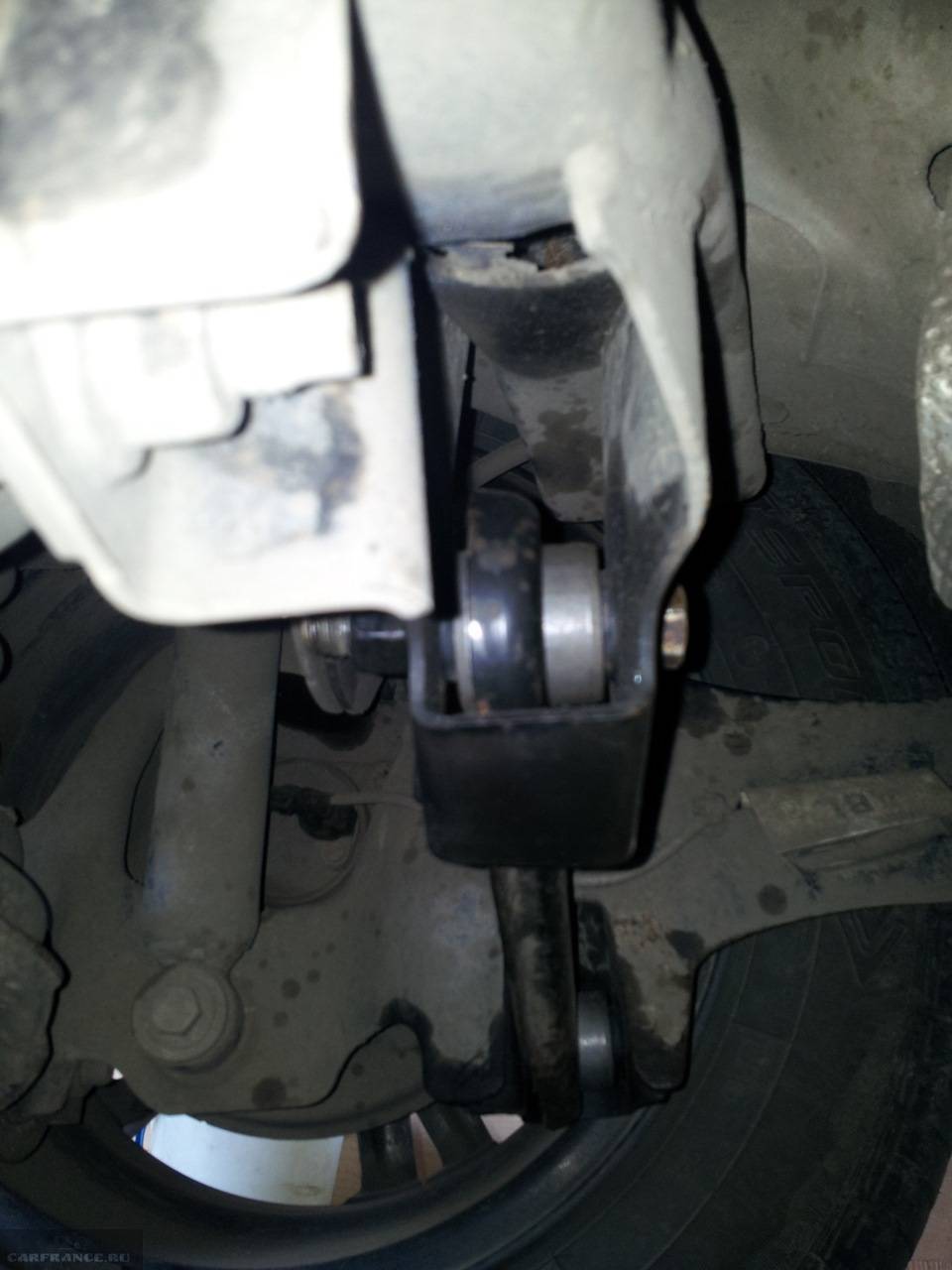

Откручиваются болты крепления нижнего и верхнего поперечных рычагов, а также болт крепления амортизатора
После выкручивания и извлечения всех болтов домкрат убирается. Изъяв из отверстия болт крепления нижнего рычага, он опускается вниз, что дает возможность извлечь пружину.
Далее отгибается крючок фиксации троса ручного тормоза. Также нужно открутить болт крепления проводки АБС. Затем потребуется снять со ступицы суппорт тормозной системы, для чего откручиваются два болта его крепления.
Окручиваются два болта крепления продольного рычага, и он вместе со ступицей снимается с авто.
Далее производится выпрессовка-запрессовка сайлентблока с помощью съемника с втулкой.
Сборка одной стороны подвески производится в обратной последовательности.
Во время выполнения замены следует также обратить внимание на состояние всех элементов подвески, и при обнаружении хоть малейшего повреждения, лучше сразу произвести замену данного элемента. Операция по замене второго сайлентблока производится идентично вышеописанной
Операция по замене второго сайлентблока производится идентично вышеописанной.
Сколько стоит ремонт
Несомненным преимуществом обращения в нашу компанию является отличное качество ремонта и доступная стоимость. Всё наше ценообразование полностью прозрачно, при этом, выполняя ремонт, мы используем исключительно качественные оригинальные запчасти, что позволяет в последующем исключить какие-либо проблемы с эксплуатацией автомобиля.
Более подробно узнать стоимость такой работы вы сможете, обратившись в наш автомобильный сервис. На нашем сайте есть прайс-лист, а при необходимости связаться с нашим администратором, уточнить стоимость и записаться к нам на ремонт. Качество и оперативность гарантирована!
Читать все
Передняя подвеска Ford Focus 2
Передняя подвеска ФФ-2 – типа МакФерсон, независимого типа, устроена она очень просто. Посередине установлен жесткий подрамник (передняя балка), к которому крепятся по бокам два рычага. На конце каждого рычага приклепана шаровая опора, каждая из них соединяется с поворотным кулаком. Сверху поворотные кулаки соединяются с амортизаторными стойками, штоки которых крепятся на кузове через опорный подшипник. Также в подвеске имеются:
- пружины;
- стабилизатор со стойками и втулками;
- ступицы с подшипниками.
Передние рычаги соединяются с подрамником с помощью двух опор, для обеспечения мягкости хода автомобиля на рычагах в месте крепления к передней балке запрессовываются сайлент-блоки, сам подрамник через болты жестко соединяется с лонжеронами кузова.
Готовим инструмент и принадлежности для замены
Перед тем как менять сайлентблоки задних рычагов на Фокусе, нужно позаботиться о том, чтобы весь необходимый инструмент и приспособления были под руками. В первую очередь будут необходимы либо съёмники с захватами для выпрессовки сайлентблоков, либо пресс. Выбить втулки кувалдой, даже имея проставки нужного диаметра, получается далеко не всегда. Но проставки всё-таки необходимы. Вот их чертежи и размеры. Это проставка для выпрессовывания сайлентблоков подпружиненного заднего рычага:
Опрессовка.
А этой проставкой выпрессовывают втулки изогнутого поперечного рычага:
А это размеры проставки для удаления сайлентблоков прямого поперечного рычага:
Размеры проставки.
Кроме этого, нам пригодится стандартный инструмент, набор головок, аэрозольная проникающая смазка и стяжка для демонтажа пружины, а также штатный домкрат и регулируемая подставка (гидравлический домкрат).
Передняя подвеска Ford Focus 2
Передняя подвеска ФФ-2 – типа МакФерсон, независимого типа, устроена она очень просто. Посередине установлен жесткий подрамник (передняя балка), к которому крепятся по бокам два рычага. На конце каждого рычага приклепана шаровая опора, каждая из них соединяется с поворотным кулаком. Сверху поворотные кулаки соединяются с амортизаторными стойками, штоки которых крепятся на кузове через опорный подшипник. Также в подвеске имеются:
- пружины;
- стабилизатор со стойками и втулками;
- ступицы с подшипниками.
Передние рычаги соединяются с подрамником с помощью двух опор, для обеспечения мягкости хода автомобиля на рычагах в месте крепления к передней балке запрессовываются сайлент-блоки, сам подрамник через болты жестко соединяется с лонжеронами кузова.
Замена сайлентблоков передних рычагов на Ford Focus 2
Выполнить замену сайлентблоков передних рычагов на машину Форд Фокус 2 можно самостоятельно, так как это процесс не сложный. Для выполнения работ понадобится следующий инструментарий:
- Новые сайлентблоки.
- Два домкрата (один – гидравлический).
- Баллонный ключ.
- Приспособления для стяжки пружин.
- Съемник (трехлапчатый).
- Наборы рожковых ключей и головок с воротками (на «10-14», «17», «19», «21», «22»).
- Втулка для выпрессовки старых деталей.
- WD-40.
- Гараж со смотровой ямой.
- Противооткатные упоры.
Демонтаж старых деталей чаще всего производят методом спиливания, установка новых элементов – запрессовыванием либо забиванием (для того, чтобы сайлентблок без проблем посадить, можно использовать WD-40, если такой смазки нет, подойдет мыльный раствор). Оба резинометаллических шарнира можно поменять только на снятом рычаге.
Процесс демонтажа старых деталей:
- Внешняя обойма снимается ударами молотка.
- Силуминовые кольца, расположенные на торцах, нужно также сбить или спилить болгаркой.
- Срезать внутреннюю обойму (излишки резины аккуратно срезать болгаркой/ножом, стараясь не задеть рычаг).
- Посадочное место на рычаге очистить мелкозернистой шкуркой.
Установка новых сайлентблоков:
- Смочить новые детали в WD-40.
- Аккуратно постукивая через проставку обоймы забить новый сайлентблок (он должен сесть максимально плотно).
- Проконтролировать глубину забивки по шаблону и осевую установку по метке.
- Обратная сборка авто. Примерять по месту, нанести на болты фиксатор резьбы, закрутить их. Если глубина посадки выбрана точно, то проблем с закручиванием болтов не будет.
- Чуть прогибая рычаг вниз, завести шаровые на место (рычаг будет немного пружинить на резине новых шарниров) и затянуть гайки.
- Поставит колеса и защиту.
На этом замена сайлентблоков передних рычагов на Фокус 2 закончена.
Важно! Во время выполнения замены резинометаллического шарнира следует обязательно обратить внимание на состояние других элементов подвески, и в случае обнаружения их повреждений, лучше сразу произвести замену элемента. После замены деталей на новые нужно обязательно восстановить развал колес и углы схождения. К слову, данное мероприятие рекомендовано при любом вмешательстве либо каждом ремонте подвески автомобиля
К слову, данное мероприятие рекомендовано при любом вмешательстве либо каждом ремонте подвески автомобиля
К слову, данное мероприятие рекомендовано при любом вмешательстве либо каждом ремонте подвески автомобиля
После замены деталей на новые нужно обязательно восстановить развал колес и углы схождения. К слову, данное мероприятие рекомендовано при любом вмешательстве либо каждом ремонте подвески автомобиля.
Если обнаружены признаки неисправности сайлентблоков, не стоит медлить с их заменой. Выход их строя шарниров и их несвоевременная замена может привести к серьезным поломкам деталей подвески. При возможности отдавайте предпочтение оригинальным расходникам и запчастям. Их ресурс достаточно велик, значит, это будет выгодное вложение в автомобиль.
Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:
Замена сайлентблоков
Передний сайлентблок заменить несложно, имея приспособление для выпрессовки-запрессовки.
Им производится сначала выпрессовка старого элемента, а затем на его место запрессовывается новый.
Внутри сайлентблока рычага передней подвески размещены две металлические втулки и внутренняя обойма, которой он одевается на рычаг.
Все пространство внутри внешнего корпуса заполнено резиной.
Перед снятием на рычаге лучше сделать пометки, как на нем располагался сайлентблок, а также как относительно рычага располагались проушины, глубина его посадки. В дальнейшем это поможет правильно произвести установку.
Это очень важно, поскольку, установив новый резинотехнический элемент, снять его без разрушения конструкции уже не удастся. Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника. Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника
Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника.
При сильном износе резина внутри уже расслоена и корпус должен сняться.
После снятия на рычаге остаются две втулки и внутренняя обойма, причем все это залито резиной.
Если же стянуть корпус съемником не удалось, его можно разрезать «болгаркой».
Далее втулки ножом очищаются от остатков резины, и они сбиваются молотком с зубилом.
Их можно также и разрезать болгаркой.
После удаления втулок, остается только очистить внутреннюю обойму от резины и разрезать ее шлифмашинкой, поскольку она посажена очень плотно, и стянуть ее съемником не удастся.
Далее оставшееся внутренняя обойма сбивается с помощью зубила и молотка.
На этом операции по снятию изношенного сайлентблока завершены, можно приступать к установке нового элемента.
Запрессовка.
Перед установкой нового сайлентблока его посадочное место нужно зачистить наждачкой.
Для облегчения посадки можно рычаг подвергнуть воздействию низких температур, то есть попросту заморозить. Для этого можно воспользоваться сухим льдом. Правда достать его не так просто.
Это приведет кратковременному изменению структуры металла, посадочное место немного «сожмется».
Новый сайлентблок устанавливают на край посадочного места, так чтобы все сделанные ранее метки положения проушин совпали.
Насаживают новый элемент при помощи молотка и проставки из металлической трубки.
Важно, чтобы трубка была равной по диаметру внутренней обоймы. Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром. Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром
Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром.
Ударные нагрузки должны осуществляться только по обойме, и ни в коем случае – по резиновой составляющей сайлентблока или втулкам.
Производя установку нового элемента нужно следить за глубиной его посадки на рычаг.
После замены сайлентблоков, все ставиться на место, перед установкой все его крепежные элементы нужно обработать фиксаторами резьбы.
Произведя замену сайлентблоков с одной стороны, следует выполнить те же операции и с другой, поскольку замена данных элементов производиться попарно, сразу с обеих сторон автомобиля.
Надеемся, что мы вам помогли. Удачи.
Если в статье есть видео и оно не проигрывается, выделите любое слово мышью, нажмите Ctrl+Enter, в появившееся окно введите любое слово и нажмите «ОТПРАВИТЬ». Спасибо.
Как произвести диагностику подвески Ford Focus 2
Если в подвеске Focus 2 появляется стук, вовсе не обязательно, он возникает из-за неисправных рычагов. В ходовой части автомобиля могут стучать:
- амортизаторы;
- рулевые тяги и наконечники;
- опорные подшипники передних стоек;
- втулки и стойки стабилизатора.
Диагностику ходовой части авто обычно начинают с амортизаторов. Всем автолюбителям хорошо известно, что основная функция амортизаторов – гашение вертикальных колебаний. Если амортизаторные стойки неисправны, машина при движении по неровной дороге и на поворотах будет сильно раскачиваться вверх и вниз. Проверяем исправность амортизаторов очень просто – когда автомобиль стоит на месте, надавливаем на один передний угол кузова руками и тут же отпускаем руки. Если машина сразу же возвращается в свое исходное положение, амортизаторные стойки исправны. Если кузов какое-то время продолжает движение, значит, амортизаторы потеряли свою упругость (не держат), и поэтому их необходимо заменить.
Точно также проверяем и другую сторону, и еще нужно знать, что амортизаторы по ходу движения авто могут стучать – хорошо слышен стук на неровной дороге.
Проверить исправность амортизаторной стойки можно еще другим способом – двумя руками взяться за колесо в верхней его части, и покачать движениями на себя и от себя. Если при этом ощущается люфт, возможно, неисправен амортизатор, но здесь могут быть и другие причины дефекта в подвеске. Чтобы подтвердить свою догадку о неисправном амортизаторе, нужно осмотреть арку над колесом, если амортизаторный шток в масляных пятнах, значит, стойка потекла, ее следует заменить.
Чтобы проверить люфт в рулевых тягах, необходимо руками качать колесо влево и вправо, для проверки колесо следует вывесить на домкрате или автоподъемнике. Затем нужно подергать рукой за рулевой наконечник и тягу – детали с люфтом нуждаются в замене.
Люфт при покачивании колеса вверх-вниз также может свидетельствовать о том, что неисправен подшипник ступицы. Проверяется подшипник также вывешиванием колеса, но при этом колесо еще нужно покрутить одной рукой, другой рукой взявшись за пружину (чтобы она не создавала лишних колебаний). Повышенный шум при раскручивании колеса свидетельствует о том, что подшипники гудит и неисправен.
Когда менять сайлентблоки задних рычагов на Форд Фокус 2

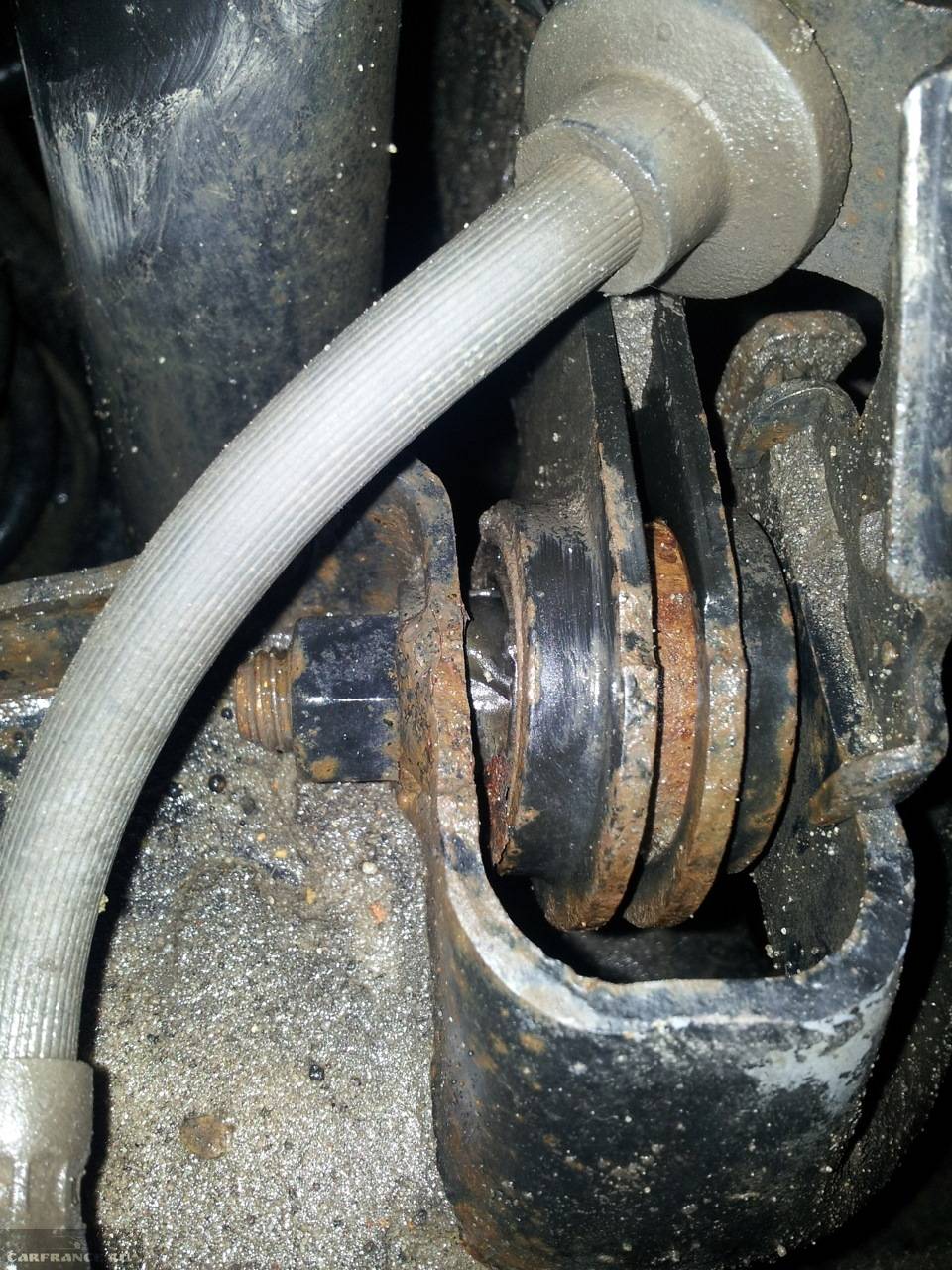

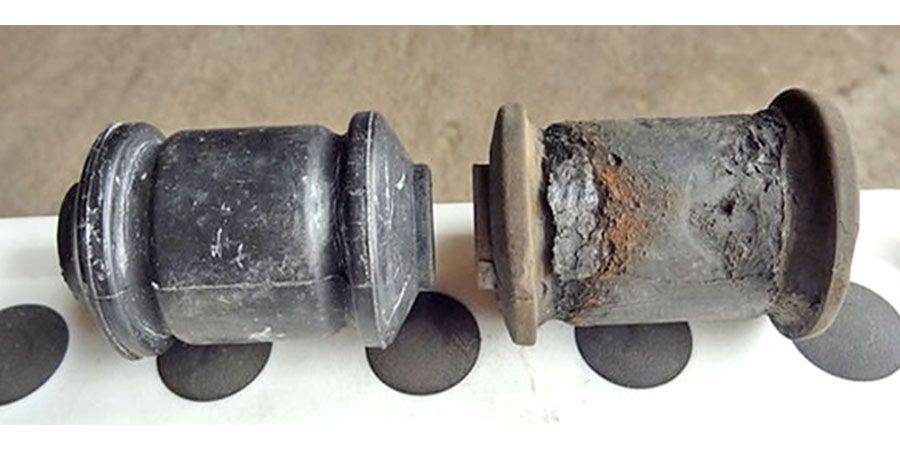

Износ видно сразу.
То, что сайлентблоком называется резинометаллическая втулка для гашения вибраций и уменьшения нагрузки на элементы подвески, никому объяснять не нужно.
То, что они имеют свой предел прочности, тоже понятно. Замена сайлентблоков задней подвески бывает необходима уже после 80–100 тысяч пробега, а признаками неисправности считаются:
- стук и скрип в районе заднего моста;
- неустойчивость автомобиля при резком перестроении и в поворотах;
- увод машины в сторону при торможении;
- неравномерный износ резины задних колёс;
- нарушенные углы развала-схождения задних колёс.
Если не заметить сильный износ сайлентблоков вовремя, то кроме ремонта, можно крепко потратиться и на замену деталей подвески, и на новую резину. Да и безопасность в пути тоже будет под угрозой.
Какие сайлентблоки будем ставить?
Новые сайлентблоки установлены.
Но есть опасность нарваться на контрафакт, на рынке появляется всё больше подделок рычагов из стали отвратительного качества. Однако если рычаги в нормальном состоянии, а из строя вышли только сайлентблоки, будем их менять. Работа по замене стоит в среднем около 4–4,5 тысяч рублей в зависимости от сервиса, поэтому сэкономим деньги и заменим сайлентблоки своими руками.
На рынке представлено множество видов сайлентблоков, но одними из самых популярных долгое время остаются элементы Lemforder. Вот их каталожные номера:
- Lemforder 31938 01, это сайлентблок задних поперечных рычагов, для замены их нужно четыре, внутренний диаметр втулки 12,2 мм, внешний диаметр обоймы — 32,2 мм;
- Lemforder 31940 01 — сайлентблок изогнутого заднего рычага с внутренней втулкой 12,2 мм, диаметр обоймы 36,2;
- Febi 34249, продаётся комплектом на обе стороны с болтами крепления, устанавливается спереди заднего продольного рычага;
- десять болтов Febi 29451 с резьбой М12х1,75, головка диаметром 24 мм под ключ на 15;
- два регулировочных болта для установки развала Mazda BP4K-28-66ZB;
- две регулировочные шайбы Mazda BP4K-28-473A;
- Hanse HR 402 183 — нижний задний поперечный рычаг, сайлентблок наружный, внутренняя втулка диаметром 12,3 мм, внешняя обойма 36,3 мм;
- внутренний сайлентблок нижнего поперечного рычага, Hanse HR 402 182, диаметры такие же;
- две втулки стабилизатора поперечной устойчивости Lemforder 34054 01.
Все запчасти выглядит примерно так
Ремонт задней подвески Форд Фокус 2
На отечественном рынке в подавляющем большинстве встречаются Ford Focus-2 только российской сборки, поэтому о качестве запчастей, устанавливаемых на автомобилях, собранных в Испании и Германии, говорить сложно. Но и автомобили, собранные во Всеволожске под Санкт-Петербургом, отличаются достаточно высокой надежностью, и задняя подвеска при нормальной эксплуатации служит долго.
Если на автомобиле не гонять на большой скорости по плохим дорогам, более или менее серьезного ремонта ходовая часть потребует на пробеге около 100 тыс. км, не раньше. Как правило, первыми выходят из строя продольные рычаги, в них изнашивается сайлент-блоки. Рычаг полностью можно не менять, обойтись перепрессовкой сайлентблоков, но для того чтобы произвести такой ремонт, необходимо разбирать чуть ли не всю подвеску.
- Bilstein;
- SACHS;
- Koni и др.
Стойки стабилизатора обычно на многих моделях автомобилей выходят из строя первыми, но на Ford Focus 2 эти детали удивительно живучие, иной раз выхаживают более 100 тыс. км.
Автовладельцам «Вторых Фокусов» нужно знать, что многие запчасти на машину подходят от Mazda 3, в частности, являются практически одинаковыми очень многие детали задней подвески. Правда, здесь есть одна разница – родные «Фордовские» запчасти надежнее, чем на «Мазду», хотя и стоят дороже.
Вам также может быть интересно
Если при этом ощущается люфт, возможно, неисправен амортизатор, но здесь могут быть и другие причины дефекта в подвеске. Чтобы подтвердить свою догадку о неисправном амортизаторе, нужно осмотреть арку над колесом, если амортизаторный шток в масляных пятнах, значит, стойка потекла, ее следует заменить.
Чтобы проверить люфт в рулевых тягах, необходимо руками качать колесо влево и вправо, для проверки колесо следует вывесить на домкрате или автоподъемнике.
Затем нужно подергать рукой за рулевой наконечник и тягу — детали с люфтом нуждаются в замене. Я мерял линейкой по второму рычагу, а потом пару раз еще примерил на машине — это нетрудно просто вставить и сразу видно несовпадение отверстий сайлентблока.
Не надо меня пинать, типа: Я всё это слышал! И в конце концов: Что хочу — то и делаю, хоть бензопилой распилю. И жопа в ней ездит тоже моя — если кто о безопасности вспомнит!
Sorry, прорвало — надоели флудеры. Ну и теперь все ставим на место. Не забываем про смазку и фиксатор резьбы: На заднем сайлентблоке — сильной фиксации, «неудаляемый» красный , на переднем — средней синий.
Фанатам можно гайки сверху залить мовилем и залепить пластилином — даже на ВАЗ через 5 лет такие гайки откручиваются «от руки». Эти в свою очередь соединяют продольные рычаги, являющиеся несущими элементами. Когда нужно менять сайлентблоки на Ford Focus 2 Сайлентблоки Форд Фокус 2 рассчитаны на пробег автомобиля в километров.
Некачественное дорожное покрытие, высыхание смазки деталей и попадающая в места соединения пыль или влага сокращают срок службы шарниров вдвое. Поэтому производители машин рекомендуют менять эти элементы каждые 30 — 40 тыс.
Сколько стоит поменять сайлентблоки переднего рычага
Осознать, что пора производить замену вы можете по нескольким видимым и слышимым признакам. Если машина не слушается руля или запоздало реагирует на поворот, сайлентблоки — износились. Громкий стук, издаваемый задней подвеской тоже звоночек о ремонте.
Чтобы убедиться в подозрениях, вы можете посмотреть под днище машины, очистив интересующие вас детали. Для сравнения желательно знать, как выглядят новые шарниры или иметь их перед глазами. Признаки вышедшего из строя сайлентблока Заметить признаки износа резинометаллических шарниров и рассмотреть подробно можно на смотровой яме.
Прежде всего, привлекает внимание вздутая или смещённая с места резина элемента, затем степень её гладкости и целостности
Если уплотнитель шарнира имеет трещинки или разрывы, рычаги искривляют своё положение
Нелишним будет обратить внимание на равномерность износа покрышек авто и проверить люфт в шарнирах
Полиуретановый сайлентблок значительно улучшит работу подвески и продлит срок её службы. Шарнир из полиуретана служит в разы дольше, чем резиновый. Не забывайте, что кривой развал — схождение также последствия износа сайлентблоков. Открутите болты крепления из рычагов и поперечин подвески задней оси, а потом демонтируйте задний нижний рычаг. Осмотрите сайлентблоки на предмет дефектов.
Периодичность замены
Замените сайлетблоки и соберите все в обратной последовательности. Как видите, в ремонте ходовой части Форд Фокус нет ничего трудного, а для наглядности можете посмотреть видеоролики.
Ford Focus ll передний сайлентблок переднего рычага
Ремонт передней подвески Ford Focus 2 Видео: Замена сайлентблока Форд Фокус 2 Видео: Снятие переднего рычага, замена заднего сайлентблока ford focus 2 Видео: Откручиваем гайки крепления заднего и переднего сайлентов. Вот видим дефекты заднего сайлентблока. Такие порывы могут быть источником шума на кочках, а на скорости вибрировать руль. Прежде чем колупать и срезать старый сайлент блок нужно запомнить угол, под которым он стоит на рычаге лучше сделать метки иначе вы не симетрично поставите его, а так же насколько глубоко он посажен.
Если сайлентблок сильно порван, то просверлив дырки в резине между основой сайлентблока и штоком рычага его можно прокрутить, чтобы сорвать. Так что зажимаем в тиски и делаем.
Проворачиваем и снимаем основу с креплением.
Меняем задние сайлентблоки задних рычагов на Форд Фокус 2 своими руками
В отличие от более дешёвых моделей, задняя подвеска Форд Фокус второго поколения имеет современную сложную конструкцию. Эту мультирычажная система, которая обеспечивает независимую подвеску задних колёс. Благодаря такой схеме подвески автомобиль получил мягкий комфортный ход, хорошую поперечную и продольную устойчивость. Но, как известно, чем больше в системе деталей, тем сложнее она в ремонте. Как устроена задняя подвеска Форд Фокус и по какому алгоритму проводится замена задних сайлентблоков задних рычагов, как подобрать нужные вместо оригинала, разберёмся сегодня.
Если отверстия проушин не попадут на свои места, значит все ваши труды были напрасны. Фото для наглядности ниже.
Только с помощью этой приспособы вы сможете заменить сайлентблоки продольных рычагов форд фокус 2 продольного рычага. На рынке представлено множество видов сайлентблоков, но одними из самых популярных долгое время остаются элементы Lemforder.
Вот их каталожные номера: Lemforder 01, это сайлентблок задних поперечных рычагов, для замены их нужно четыре, внутренний диаметр втулки 12,2 мм, внешний диаметр обоймы — 32,2 мм; Lemforder 01 — сайлентблок изогнутого заднего рычага с внутренней втулкой 12,2 мм, диаметр обоймы 36,2; Febiпродаётся комплектом на обе стороны с болтами крепления, устанавливается спереди заднего продольного рычага; десять болтов Febi с резьбой М12х1,75, головка диаметром 24 мм под ключ на 15; два регулировочных болта для установки развала Mazda BP4KZB; две регулировочные шайбы Mazda BP4KA; Hanse HR — нижний задний поперечный рычаг, сайлентблок наружный, внутренняя втулка диаметром 12,3 мм, внешняя обойма 36,3 мм; внутренний сайлентблок нижнего поперечного рычага, Hanse HRдиаметры такие же; две втулки стабилизатора поперечной устойчивости Lemforder Все запчасти выглядит примерно так Готовим сайлентблоки продольных рычагов форд фокус 2 и принадлежности для замены Перед тем как менять сайлентблоки задних рычагов на Фокусе, нужно позаботиться о том, чтобы весь необходимый инструмент и приспособления были под руками.
Замена заднего сайлентблока продольного рычага Форд Фокус 2
В первую очередь будут необходимы либо съёмники с захватами для выпрессовки сайлентблоков, либо пресс. Выбить втулки кувалдой, даже имея проставки нужного диаметра, получается далеко не. Но проставки всё-таки необходимы. Вот сайлентблоки продольных рычагов форд фокус 2 чертежи и размеры. Это проставка для выпрессовывания сайлентблоков подпружиненного заднего рычага: А этой проставкой выпрессовывают втулки изогнутого поперечного рычага: А это размеры проставки для удаления сайлентблоков прямого поперечного рычага: Размеры проставки.
Кроме этого, нам пригодится стандартный инструмент, набор головок, аэрозольная проникающая смазка и стяжка для демонтажа пружины, а также штатный домкрат и регулируемая подставка гидравлический домкрат.
Перед демонтажем сайлентов советую сделать замер расстояний указанных сайлентблоки продольных рычагов форд фокус 2 фото, это поможет легко установить рычаг на место и попасть в нужные отверстия.
Я использовал деревянный уголок, одной стороной на торец переднего сайлента, а на второй обрисовал карандашом места установки болтов заднего.
Новый забивал и контролировал по этому шаблону. Снятие и установка сайлентблоков переднего рычага Так как резина в них была уже порвана, то внешняя обойма была снята без проблем ударами молотка.
Силуминовые колечки на торцах можно или также сбить, либо пильнуть болгаркой. Далее уже приступаем с срезанию внутренней обоймы.
Замена задних сайлентблоков Форд Фокус 2
Излишки резины срезаем ножом и аккуратно режем болгаркой сайлентблоки продольных рычагов форд фокус 2, стараясь не задеть сам рычаг, потом прорубаем зубилом. Фото не сделал, слишком увлекся процессом: Я мерял линейкой по второму рычагу, а потом пару раз еще примерил на машине — это нетрудно просто вставить и сразу видно несовпадение отверстий сайлентблока.
Не надо меня пинать, типа: Я всё это слышал!
И в конце концов: Машина моя! Что хочу — то и делаю, хоть бензопилой распилю. И жопа в ней ездит тоже моя — если кто о безопасности вспомнит!
Sorry, прорвало — надоели флудеры. Ну и теперь все ставим на место.
Не забываем про смазку и фиксатор резьбы: На заднем сайлентблоке — сильной фиксации, «неудаляемый» красныйна переднем — средней синий. Фанатам можно гайки сверху залить мовилем и залепить пластилином — даже на ВАЗ через 5 лет такие гайки откручиваются «от руки».
На шаровую гайки подходят отечественные, но я поставил старые. Я кстати палец шаровой всегда смазываю тонким!
