Я твой подвеска рычаг шатал: как проводят диагностику ходовой части

Проверка элементов передней подвески

Просевшие (изношенные пружины) на работоспособность подвески в целом, оказывают большое влияние, и когда подустали пружины, то это можно достаточно легко определить и без хитрой диагностики, достаточно всего внимательно осмотреть авто со всех сторон и обратить свое внимание на посадку машины, если она стала ниже привычного, то есть пружины уже свое отслужили и требуют замены. При просевших пружинах становится невозможным правильно отрегулировать развал колес

Для проверки шаровых опор можно проверить как движутся вверх-вниз нижние рычаги. Такую проверку нужно осуществлять на смотровой яме
при помощи монтировки. Не должно быть ни каких ощутимых люфтов.

При нажатии монтировкой на сайлентблоки
нижних рычагов так же не должно быть никаких люфтов, а потрескавшиеся или выдавленные куски резины вовсе не допустимы

Так же стоит обратить внимание на то, как отслаивается или нет резина от внешней или внутренней втулки

Как диагностировать подвеску

Для проверки шаровых и сайлентблоков
, потребуется поднять авто на подъемнике или домкрате и открутить крепление шаровой опоры к нижнему рычагу, затем проворачивая корпус шаровой опоры руками, определить насколько плавно и каким усилием он проворачивается, какие либо люфты недопустимы. Нижний рычаг благодаря воздействию упругости резины сайлент-блоков, должен пытаться принять горизонтальное положение.

Неисправность подшипников зачастую можно определить покачиваниями машины вверх-вниз, в случае непригодности они будут иметь люфты. Определить разорванную резиновую часть в опоре подвески не снимая опору не всегда возможно.

Поэтому при визуальной проверке тяги и опоры стабилизатора
нужно раскачивать руками с усилием.

На всех соединениях люфты не допустимы.

Неисправность рулевой рейки встречается довольно редко, выходом ее из строя в основном происходит за счет изнашивания направляющей втулки, с противоположной водителю стороны. Чтобы определить такой дефект нужно повернуть в сторону руль и взявшись через чехол раскачивать рейку руками.

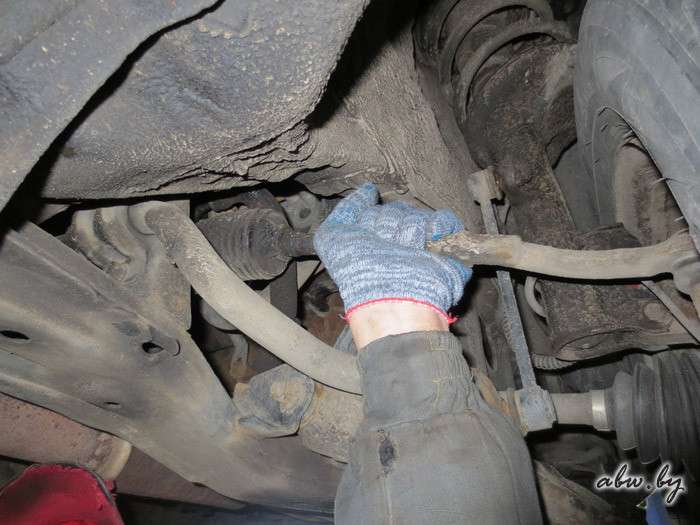

Проверку рулевых наконечников и рулевых тяг
можно проверять поворачивая руками колесо влево-право или рулем, но при этом нужно одновременно взяться за проверяемую деталь. Отсутствие что на наконечниках, что на тягах не должны наблюдаться.

При неисправном рулевом карданчике
, он может или люфтить, или же проворачиваться с неким усилием. Нужно проследить за тем чтобы рулевой карданчик был прикрыт чехлом, желательно подобрать и надеть на него какую-либо крышку-чехол если таковой отсутствует. Неисправность подшипника ступицы сопровождается гулом при движении.

Для проверки ступичного подшипника
нужно вывесить колесо и раскручивать его или раскачивать за верхнюю точку, в направлении как от себя так и обратно.

Неисправный внешний ШРУС
издает довольно громкий и характерный звук сопровождающийся треском во время движения автомобиля в крутом повороте с небольшим ускорением.

Передняя подвеска
также может иметь и ряд других неисправностей, но рассматривались только наиболее типичные.

Детальная диагностика автомобильной подвески
своими силами, даст возможность без лишних затрат денег и времени выявить неисправность и приступить к устранению дефекта и отремонтировать подвеску. Процесс проверки можно проводить как в своем гараже на смотровой яме так и просто на улице. Проведя самостоятельно диагностику вы сможете сделать вывод о том нуждается ли подвеска авто в капиталке и замене некоторых деталей узлов или небольшой подтяжке болтов соединений.

А в заключение хочу сказать, что обнаружив неисправности ходовой
, не стоит оттягивать с ее ремонтом, так как от состояния подвески авто напрямую зависит собственная безопасность и безопасность ваших пассажиров на дороге.

Является важным пунктом не только при покупке машины, но и при проведении регламентных ТО. Рассмотрим, как проверить ходовую автомобиля, определить источник посторонних звуков, а также рассчитать оставшийся ресурс некоторых элементов подвески.

Когда нужно обязательно делать диагностику ходовой части автомобиля

Чаще всего называют три причины выхода из строя ходовой части автомобиля. Первая из них – комплектующие низкого качества. Ненадежные запчасти повышают нагрузку на ходовую часть в целом, что повышает вероятность ее отказа. Многое зависит также от квалификации специалиста, осуществляющего ремонт машины. Часто в погоне за экономией автомобилисты доверяют ремонт ходовой части доморощенным мастерам, предпочитая дешевизну качеству. Но самый главный разрушительный фактор – это состояние дорог. Постоянная езда по дорожному покрытию с ямами и выбоинами неминуемо приведет к выходу из строя ходовой части.

Как узнать о необходимости диагностики подвески? Если в ходовой части появились лишние звуки, такие как щелчки, стук, лязг, грохот, а также если дорожные неровности хорошо отдаются в руль и чувствуются телом, значит, износ уже критический. Ситуацию можно исправить лишь заменой нескольких деталей. Поэтому проведение диагностики как раз становится необходимым для того, чтобы определить все неисправные элементы.

Предпочтительнее проводить диагностику ходовой части как плановое мероприятие в рамках регулярного обслуживания автомобиля. В таком случае удается избежать серьезных поломок и связанных с этим больших расходов.

Отдельно стоит рассмотреть ситуацию с покупкой подержанного автомобиля. В этом случае выявление дефектов в ходовой части может существенно понизить цену, или даже заставит вовсе отказаться от приобретения этой машины. Часто диагностику ходовой перед покупкой проводят на СТО. Однако не стоит слишком доверять мнению даже профессиональных автомобильных мастеров. Ведь они мотивированы далеко не так, как потенциальный покупатель. Поэтому лучше во время осмотра ходовой части машины специалистом присутствовать лично. Количество обнаруженных дефектов в этом случае иногда сильно увеличивается.

Рекомендуем

«Диагностика двигателя автомобиля: обзор средств и методов» Подробнее Каждый автомобиль – достаточно сложное инженерное изделие, требующее определенного обслуживания. В процессе эксплуатации происходит износ всех деталей авто. Некоторые узлы периодически требуют замены, другие нуждаются в ремонте. Серьезные поломки можно предотвратить, своевременно выявляя и устраняя возникающие неисправности. Так как состояние дорог в нашей стране оставляет желать лучшего, чаще всего необходимы диагностика и ремонт ходовой части автомобиля.

В былые времена с уст автовладельцев не сходило выражение «хороший стук сам наружу выйдет». Распространению подобного мнения способствовала малочисленность профессиональных автосервисов и дороговизна их услуг. Запасные части к автомобилям являлись дефицитным товаром. Поэтому многие водители продолжали эксплуатировать машину с явными неисправностями до окончательной поломки.

Очень тревожным признаком, сообщающим о необходимости диагностики, является непредсказуемое поведение авто на дороге. Такое явление чаще возникает при городской езде. При движении за городом из-за высокой скорости автомобиль прижимается к асфальту набегающим потоком воздуха. Эта прижимная сила минимизирует люфты в узлах ходовой части.

Очень важно проводить диагностику ходовой части своевременно. Слишком частый контроль не имеет смысла

Оптимально, если промежуток между диагностиками составляет около полугода. Например, можно привязать эту операцию к сезонной смене шин. Однако при преодолении пробега в 10 000 км нужно обязательно провести комплексную диагностику ходовой части транспортного средства.

Дороги нашей страны отличаются некачественным асфальтом. Поэтому даже попадание колеса машины в глубокую яму – отличный повод для внеочередной проверки ходовой. Часто результат взаимодействия подвески с дорожными дефектами проявляется сразу в виде стука, гула, люфта рулевого управления, машину начинает тянуть в сторону и так далее.

Диагностика подвески на вибростенде – что это такое

Поломки подвески автомобиля могут стать причиной серьезных неприятностей. Авто может пойти в занос при прохождении поворота и спровоцировать аварию. Неисправность ходовой части не возникает на «ровном месте». Ее детали изнашиваются постепенно, а степень такого износа можно выявить в ходе диагностики. Как известно, болезни проще предотвратить, чем лечить. Такое же утверждение будет справедливым и в отношении неисправностей подвески

Именно поэтому очень важно периодически проводить проверку.

Конструкция вибростенда для диагностики подвески включает раскачивающую платформу, которая имеет специальные датчики, подключенные к компьютеру. Когда площадка, на которой установлен автомобиль, раскачивается, датчики считывают информацию об отклонениях подвески и передают ее компьютерной программе. После этого система сравнивает полученные данные со стандартными значениями.

Для каждой модели машины существуют свои стандарты работы ходовой части, поэтому предварительно нужно правильно настроить систему. Диагностика подвески на стенде недоступна для автомобилей, которые не оснащены электронной системой управления. Такая проверка может проводиться только для современных машин с бортовым компьютером.

Компьютерная диагностика подвески – достаточно сложный процесс. Вибрация платформы, на которую устанавливается диагностируемый автомобиль, необходима для того, чтобы создать такие условия работы ходовой части, которые бы максимально совпадали с реальными процессами, происходящими в процессе езды по сложной дороге. Платформа создает колебания в диапазоне 0–25 Гц, которые постепенно возрастают. При этом замеряется динамический вес каждого колеса. Этот показатель сравнивается со стандартным.

При исправной подвеске будет наблюдаться меньшее значение динамического или статического веса. В ходе диагностики последовательно проводят проверку передней и задней оси.

Диагностика подвески автомобиля на вибростенде позволяет проверить работу следующих элементов:

  • сайлентблоков;
  • амортизаторов;
  • пружин;
  • рычагов;
  • тормозных колодок;
  • рулевых наконечников;
  • ступичных подшипников;
  • шаровых опор;

Эти детали ходовой части принимают на себя основную нагрузку при движении автомобиля. Вибростенд позволяет создавать имитацию, в том числе и боковое качание. Иногда во время раскачивания автомобиля могут быть слышны стуки, которые не относятся к подвеске машины. Стенд не сможет точно указать причину их появления, но станет индикатором наличия неисправности и даст старт дальнейшей проверке машины.

Часто автовладельцы недовольны итогами компьютерной диагностики подвески на стенде. Многие механики категорически не признают такое оборудование и предпочитают «по старинке» использовать монтировку для диагностирования деталей «ходовки» или раскачивают машину руками. Чем вызвано такое отношение к диагностике подвески на вибростенде? Оказывается, результаты такой проверки зависят от ряда факторов. Если мастер-диагност не будет их учитывать, то результаты диагностики будут недостоверными.

К примеру, неточные результаты проверки ходовой могут быть обусловлены включенной передачей КПП

ВАЖНО: при проведении диагностики подвески на вибростенде рычаг коробки передач должен быть установлен в нейтральное положение.. Недостоверные результаты проверки ходовой на стенде можно получить из-за неправильно накачанных шин

Наиболее часто встречающаяся ошибка мастеров-диагностов связана с неверно выбранной модификацией автомобиля. В результате компьютер будет сравнивать результаты проверки ходовой с заводскими настройками другой модели авто.

Недостоверные результаты проверки ходовой на стенде можно получить из-за неправильно накачанных шин. Наиболее часто встречающаяся ошибка мастеров-диагностов связана с неверно выбранной модификацией автомобиля. В результате компьютер будет сравнивать результаты проверки ходовой с заводскими настройками другой модели авто.

Чтобы получить точные результаты, диагностика подвески на стенде должна проводиться только опытными специалистами.

Основные характеристики

Для начала разберем, что из себя представляет сайлентблок? Это, иначе говоря, шарнир, состоящий из двух втулок из металла, меж которыми расположена эластичная «прокладка» (из резины, либо чаще всего из полиуретана), которая гасит колебания и гул, возникающие от толчков на механизм подвески.

Сайлентблоки незаменимы в механизме задней и передней подвесок (при закреплении стабилизатора устойчивости, удельной тяги и рычагов). Кроме этого они обширно изготавливаются для опоры двигателей, фиксации амортизаторов и КПП. Эти составляющие очень часто приходят в негодность, так как непосредственно на них приходятся основные нагрузки и деструкции, в связи с чем следует наблюдать за их состоянием и производить своевременное восстановление или замену изношенных деталей.

Этапы проверки

Обычно диагностику ходовой части машины делят на две части: проверка в движении и на месте. В первом случае нужна внимательность и хороший слух. Опытный механик, сидя за рулём машины, быстро определит причину стука, скрежета или скрипа с точностью до 99%. Вот характерные признаки, по которым узнают неисправные детали автомобильной ходовой в движении:

  • рулевой механизм, тяги — на высокой скорости машину уводит от прямолинейного движения, появляется люфт и вибрации;
  • ступичные подшипники — вибрируют и гудят при езде по ровному асфальту;
  • стабилизаторы — машину сильно кренит на поворотах;
  • ШРУС — на малой скорости при повороте руля слышны щелчки;
  • опорный подшипник — при проезде неровностей, «лежачего полицейского» слышен стук;
  • колодки, диски, суппорт — автомобиль уводит вправо или влево при торможении, увеличивается тормозной путь;
  • сайлентблоки — во время ускорения слышится глухой стук;
  • амортизатор — при движении по грунтовой дороге стучит в зоне колёс;
  • втулки стабилизаторов — скрип на поворотах.

Если автомобиль неустойчиво движется на средней скорости, по ровной трассе — это уже указывает на разное давление в шинах или потерю регулировки схода-развала.

Более тщательная диагностика проводится уже статично. Обычно машину ставят на домкрат, но лучше воспользоваться подъёмником. Днище автомобиля заранее прочищается от грязи, чтобы при осмотре было всё хорошо видно и ничего не сыпалось.

Зачем знать – как проверять подвеску автомобиля

С мастерами более или менее понятно. А зачем обычному автолюбителю могут понадобиться знания о том, как проверять подвеску автомобиля? На самом деле эти знания довольно универсальны, и могут пригодиться во многих ситуациях на протяжении всей «жизни» автомобиля «в одних руках»:

  • Покупка автомобиля. Умение проверить состояние подвески при осмотре машины хотя бы настолько, насколько это позволяют сделать «полевые условия», позволит сэкономить деньги. Выявив конкретные косяки, вы либо откажетесь от покупки убитого ведра с гайками, либо же обосновано сможете скинуть ценник в свою пользу. Если же такими знаниями вы не владеете, какой-нибудь ушлый продавец сумеет убедить вас, что в рассматриваемой машине что-то дико стучит из-за состояния дороги или по какой-либо другой причине, которая не может повлиять на снижение стоимости вашей покупки.
  • Эксплуатация автомобиля. В процессе ежедневного пользования автомобилем с подвеской можно поступать двумя способами. Первый – регулярно посещать сервис, где вам (не бесплатно, конечно) точно скажут, что там у вас стучит. Второй способ – бесплатный. Прочитав эту статью, вы будете знать, как проверить подвеску автомобиля, не располагая никакими инструментами и приспособлениями.
  • Ремонт подвески у специалистов. Естественно, многие суровые автолюбители, дабы сэкономить денежку, занимаются ремонтом этого узла самостоятельно. А вот те, кто обращается за помощью к специалистам, просто обязаны знать хоть примерно, что в подвеске может сломаться, и как это выглядит. В противном случае вам редко удастся избежать неоправданно дорогой замены не только износившихся деталей, но и вполне работоспособных. Более того, умея самостоятельно проводить поверхностную диагностику подвески, вы сможете посещать автосервис с уже конкретными «жалобами на пациента», а не со словами – «че-то где-то там стучит и лязгает на ямах».
  • Продажа машины. В этой ситуации вы становитесь на место продавца из первого пункта этого списка. Во-первых, если ваша машина в исправном состоянии, вы не позволите покупателю сторговать нехилую сумму на проблемах в подвеске, которых просто нету; во-вторых, если ходовая вашего автомобиля, все же, подуставшая, а покупатель попался не очень грамотный, вы легко сможете убедить его в том, что стучит вовсе не то, за что стоит сбрасывать ценник.

В качестве промежуточного итога вышесказанному стоит также отметить, что умение «слушать подвеску» и периодически проверять ее узлы на предмет износа, это залог вашей безопасности. Ведь подвеска не просто так называется подвеской. Автомобиль на этом механизме, как бы «подвешен». То есть, не закреплен жестко. А это значит, что в случае даже незначительного износа кузов машины может остаться без опоры и, к тому же, лишиться управляемости. Наверняка многие из вас видели стоящие у обочины или вовсе разбитые в хлам машины, с вывернутыми в неестественное положение колесами. Так вот, в 80% случаев это «сдалась» подвеска, износ которой не был замечен и устранен своевременно.

Ремонт передней подвески

Замена амортизаторов, как правило, рентабельнее их ремонта. Амортизаторы, расположенные на одной оси, меняются попарно. Одновременно с их заменой производится замена болтов крепления и резиновых деталей. Пружины с нарушенной структурой необходимо менять. При выходе из строя одной из пружин и отсутствии других повреждений можно заменить только эту пружину. Если ослабло крепление, осуществляется его протяжка, при этом сами амортизаторы, если они в хорошем состоянии, можно не менять, а вот втулки и резиновые подушки обычно подлежат замене.

При ремонте подвески амортизаторы меняются попарно

Если повреждение пыльника ШРУСа было своевременно обнаружено, достаточно демонтировать и тщательно промыть сам ШРУС, а затем защитить его новым пыльником, заполненным смазкой. Если подвеска длительное время эксплуатировалась с поврежденным пыльником, шарнир подлежит замене, поскольку попавшая внутрь узла грязь провоцирует его ускоренный износ. ШРУС и шаровые опоры также нуждаются в замене при выявлении их люфтов, одновременно с ними по мере необходимости меняются расходные элементы.

В рычагах подвески обычно нарушается структура усилителя, и происходит деформация верхней части. Деформировавшийся рычаг подлежит замене: выпрямлять его методом рихтовки запрещается, это чревато возникновением аварийных ситуаций. Рычаг также приходится менять, если выходит из строя шаровая опора запрессованной конструкции, которая демонтируется только вместе с ним. А вот если опора крепится болтами, ее можно отсоединить от рычага и поменять. Когда проблемы ограничиваются износом втулок, в этом случае нет необходимости менять рычаг целиком, достаточно заменить втулки.

Поврежденные, износившиеся подшипники заменяются новыми, при этом обязательно осуществляется регулировка их зазора. Резиновые и резинометаллические детали необходимо менять при обнаружении трещин и прочих нарушений целостности, а также при критическом износе.

Диагностика подвески

Ремонту подвесок должны предшествовать их диагностика, выявление изношенных деталей и расходных элементов, повреждений и деформаций. Состояние подвесок автомобиля можно диагностировать как в автосервисе, так и в условиях собственного гаража. На СТО применяется люфт-детектор для выявления горизонтальных люфтов. Если этого недостаточно, прибегают к более сложной, продолжительной и информативной акустической диагностике (анализу посторонних шумов при движении автомобиля). Диагностика на вибростенде малоинформативна, она позволяет оценить параметры подвески в самых общих чертах, а компьютерная диагностика применима для современных автомобилей с электронным управлением.

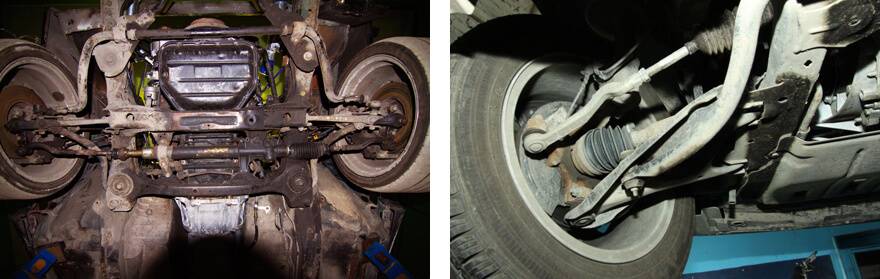

Для осмотра и ремонта подвески необходимо обеспечить к ней доступ

Диагностику собственными силами следует начинать с визуального осмотра, дополняя его ощупыванием деталей. Для наилучшего доступа к подвескам автомобиль должен располагаться на специальном стенде, но его может заменить смотровая яма в гараже. Также рекомендуется оценивать:

  • степень нагрева при нагрузке;
  • реакцию автомобиля на раскачивание;
  • его поведение в процессе движения.

При визуальной диагностике передней подвески уделять внимание необходимо всем узлам и деталям, но некоторые из них более износостойки, а другие быстро приходят в негодность:

  • сайлент-блоки – элементы с наименее продолжительным сроком службы, часто нуждающиеся в замене;
  • поворотный кулак – долговечная деталь, но аварийные ситуации могут привести к ее повреждению;
  • шаровые опоры быстро изнашиваются и часто ломаются вследствие значительной нагрузки;
  • ШРУС (шарнир равных угловых скоростей) крайне чувствителен к загрязнениям вследствие повреждения пыльника (разрыв, трещина). Осмотр шарнира и шаровых производится при предварительно разгруженной подвеске;
  • во внимательном осмотре нуждаются все крепления, от состояния которых зависит работа остальных деталей.

ШРУС с пыльником

Наконечники рулевых тяг, резиновые вкладыши шарниров, пыльники, защитные чехлы проверяются на целостность, степень износа, отсутствие деформаций, величина люфта определяется на ощупь. Контролируется перемещение наконечников вдоль оси пальцев – оно не должно превышать 1,5 мм. На неисправности рулевых тяг указывают тугое вращение рулевого колеса, биение руля, его увеличенный люфт при горизонтальном покачивании автомобиля.

Амортизаторы проверяются на наличие люфтов в точках крепления, подтекание рабочей жидкости. В современных моделях их состояние можно оценить по реакции автомобиля на раскачивание, в более старых необходим демонтаж для осмотра. Продолжительное раскачивание автомобиля после прекращения воздействия на него говорит об износе стоек амортизаторов. Отсроченная реакция амортизатора на воздействие – о повреждении штока или направляющей. Также нужно оценить состояние пружин, особенно часто деформирующегося первого витка, и чашек опоры.

Штанги стабилизаторов визуально и на ощупь проверяются на прямолинейность, отсутствие деформаций, также исследуется состояние их креплений и резиновых подушек. Концы штанги должны располагаться в одной плоскости, а еще нужно измерить расстояние между центрами проушин и сравнить с нормальным показателем.

При осмотре рычага выявляются его возможные деформации и оценивается степень износа втулок. Все резиновые уплотнители осматриваются на предмет трещин, разрывов и других механических повреждений.

Задняя подвеска состоит из меньшего числа деталей, поэтому ее диагностика проще. По аналогии с передней подвеской проверяются амортизаторы и резиновые уплотнители. Также необходимо осмотреть и ощупать рычажный стабилизатор (реактивную тягу) – оценивается состояние сварных швов в трубчатых тягах, целостность резиновых втулок, наличие/отсутствие деформации данной детали. Если нарушено нормальное расположение задних колес, следует проверить на целостность балку.

Чем чреваты проблемы с рычагами подвески: информация для новичков

Хоть и говорят, что в автомобиле нет ненужных запчастей, но с поломками одних из них автомобиль еще может, скрипя, потихоньку ехать, а вот сломайся более важная деталь – машина вообще потеряет возможность передвигаться. К такого рода деталям относятся рычаги подвески. Без рычага, или при серьезной его поломке, машина вообще потеряет способность двигаться. Этот элемент стабилизирует и выполняет функцию выравнивания колес. Если этот компонент неисправен, водители почувствует поломку немедленно.

Колеса автомобиля должны не только нести на себе весь вес автомобиля, но и сглаживать неровности за счет пружин, а также управляться и приводить машину в движение. Для этого нужен ряд особых технологичных креплений между кузовом и колесом, и одним из них, безусловно, является поперечный рычаг.

Проверка пневмоподвески

Это неотъемлемый комплекс диагностических процедур, если речь идёт об обслуживании современных полноразмерных внедорожников или бизнес-седанов. Задача мастеров – проверить целостность пневморукавов, которые испытывают серьёзную нагрузку в повседневной эксплуатации. Рукава производятся из жёсткого, но эластичного материала; периодически их пробивает. Если нельзя активировать диагностическое положение для подвески, то это намёк на неисправность. Также на проблему может указывать шипящий звук и самопроизвольное изменение клиренса вне зависимости от заданного режима.
