Порядок замены ремня ГРМ на ВАЗ-2109

А теперь самое интересное – установка нового ремня

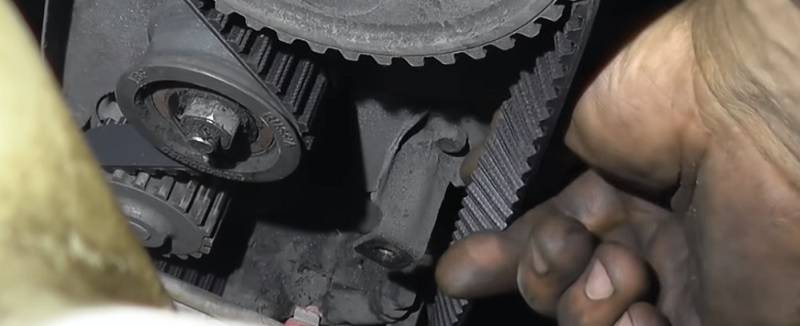

Проверяем совпадение всех меток. Ставим ремень сначала на коленвал и помпу. Затем натягиваем правую нисходящею ветвь ремня и одеваем на шкив распредвала и натяжной ролик. Еще раз проверяем все метки и натягиваем ремень роликом. Натяжка считается достаточной если вы, усилием двух пальцев, можете перекрутить самую длинную ветвь ремня максимум на 90 градусов. А проще, берем двумя пальцами за правую ветвь ремня и крутим, если больше чем на 90 это не очень плохо, а меньше очень. Перетянутый ремень быстро износится, а также уменьшит срок службы помпы.

Ставим нижнею защитную пластиковую крышку. А на шкиве коленвала отмечаем двадцатый зуб после пропуска двух зубьев. Считаем против часовой стрелки.

Эта метка соответствует верхней мертвой точки первого цилиндра. Ставим шкив на место и метка должна встать на против датчика положения коленвала. Точнее на против маленького железного сердечника датчика. Иногда он попадает в промежуток между зубьями, это считается допустимым. Затягиваем шкив также как откручивали, при помощи напарника.

Проворачиваем коленвал на два оборота и проверяем метки, тут нам и пригодится наша метка на шкиве.

Если все попало, собираем все что разобрали. Как пишут в умных книжках – установите детали в порядке обратном снятию. Не забываем залить антифриз.

Заводим автомобиль, принимаем поздравления от родных и близких и вперед, на встречу приключениям.

Пошаговая инструкция замены

Почему свистит ремень генератора при запуске двигателя или кондиционера

Автомобиль ВАЗ 2109 сконструирован таким образом, чтобы при необходимости проведения ремонтных работ, их мог выполнить сам автовладелец. Процесс смены ролика натяжителя довольно простой, а по времени он займет не более 1,5 часов.

Пошаговая инструкция для проведения технических работ с системой ГРМ:

  1. Припарковать автомобиль. Лучше всего использовать гараж с хорошим освещением.
  2. Далее нужно выключить двигатель. Подождать около 10 минут для остывания двигателя.
  3. При помощи ключа трещотки открутить кожух ремня ГРМ.
  4. Специальным ключом нужно ослабить натяжитель ремня.
  5. Затем открутить шкив привода.
  6. Провести пол оборота ремня, во время которого аккуратно выполнить его снятие.
  7. Далее при помощи накидного ключа нужно ослабить болт, фиксирующий положение натяжителя.
  8. Затем освободить натяжитель от давления в пружине.
  9. Далее нужно выполнить замену проставочных колец, шайб если такие используются в двигателе вашей модификации.
  10. Заменить натяжители.
  11. После того как ролики будут установлены, их положение будет настроено, можно приступать к обратному монтажу ремня ГРМ.
  12. Нужно выставить шестерню вала и генератора таким образом, чтобы метка в виде полосы на шестернях была направлена в сторону генератора сцепления.
  13. Затем можно надеть ремень ГРМ.
  14. После чего выполнить регулировку его натяжителя. Если в автомобиле установлен модифицированный щит системы ГРМ, то владельцу придется выполнять регулировку всех натяжителей одновременно, затягивая их по полоборота по часовой стрелке. Затем переходить против часовой стрелки к следующему. Так до конца затяжки всех роликов.
  15. После выполненной сборки нужно завести двигатель.
  16. Затем нужно пронаблюдать за движением ремня. При наличии в нем люфта, он движется с перекосами, издает шум, или скрип, то нужно выполнить дополнительную регулировку.
  17. После тестового старта нужно еще раз завести мотор, дать ему проработать около 10-15 минут. После чего выключить двигатель машины, проверить степень заряда аккумулятора. Если его напряжение в норме, то все работы выполнены корректно.


ролик со скрытой пружиной


ролик с конструкцией внешней пружины

Если после проведенных работ, у владельца автомобиля нет нареканий к работе двигателя, то на этом процесс замены роликов ГРМ в двигателе окончен.

Неисправности после замены роликов ГРМ

В большинстве случаев, после проведения замены натяжителей ремня ГРМ, автовладелец не встречает никаких проблем. Однако, как показала практика, неисправности могут проявить себя спустя некоторое время.

Неисправности и способы устранения:

Неисправность 1: Аккумулятор плохо заряжается, после нескольких часов простоя автомобиль не заводится. Также в бортовой электросети наблюдаются перепады напряжения.

Способ решения: Скорее всего во время установки ремня ГРМ, водитель неверно настроил положения шестерен вала, по отношению к шестерни генератора. Следствием чего стали проявляться сбои в бортовой сети. Они возникают из-за асинхронной работы выше описанных шестерен. Для устранения данной проблемы следует всего лишь выполнить отладку положения шестерен вала, генератора. После проведения дополнительной настройки проблема уходит.

Неисправность 2: После замены роликов — ремень ГРМ треснул, или вовсе порвался.

Способ решения: В большинстве случаев, такая проблема встречается при установленной модифицированной панели щита системы ГРМ. Такие поломки происходят из-за того, что положение роликов было не откалибровано, в следствии чего ремень был перетянут. Для устранения данной неисправности стоит снять один из роликов, затем надеть ремень. После этого установить снятый ролик обратно на панель. Затем проводить настройку его положения. Саму настройку нужно проводить при помощи специального ключа, которым нужно затягивать дополнительные винты на натяжителе. Во время настройки положения ролика следует также выполнять проворот ремня, чтобы удостовериться в отсутствии чрезмерного давления на нем.

При появлении любых других неполадок в работе двигателя после проведенной замены роликов, простым решением будет:

  1. Проведение проверки положения ведущих шестерен. Скорее всего из-за неточного выставления положения вала при замене ролика, произошло отворачивание шестерни генератора. В таком случае ее необходимо подтянуть.
  2. В случае если автовладелец не может самостоятельно решить выше перечисленные проблемы, то необходимо обратиться в официальный сервис по ремонту автомобилей ВАЗ.

Несмотря ни на что хотелось бы подчеркнуть, что автомобиль ВАЗ 2109 хоть и является детищем отечественного автопрома, но при должном уходе может не один год прослужить своему владельцу.

Когда требуется замена ремня ГРМ?

Заводом-изготовителем определена периодичность замены ремня привода распределительного вала на ВАЗ 2109 каждые 75 тыс. км. Однако владельцы автомобилей предпочитают не доводить пробег до указанного значения, выполняя ремонт через 50-60 тыс. км. Это связано с эксплуатацией техники в условиях перепадов температур, а также из-за нестабильного качества комплектующих.

Для подстраховки рекомендуется проводить регулярный осмотр состояния ремня. Процедура проводится ежегодно либо через 10-12 тыс. км пробега. Для проведения контроля требуется снять пластиковую крышку привода.

Ремень подлежит замене в следующих случаях:

  • при обнаружении потертостей;
  • при наличии надрывов и расслоений;
  • при появлении замасливаний (дополнительно требуется обнаружить и устранить источник течи моторного масла).

Начинаем

Все что нам понадобится.

Откручиваем три болта на десять крепления защитной крышки ГРМ и снимаем ее.

Далее ослабляем гайку на тринадцать крепления генератора и выкручивая натяжной болт на десять.

Генератор отводим к двигателю и снимаем ремень.

Снимаем защиту двигателя и сливаем антифриз. Выставляем метку распредвала, крутя по часовой стрелки коленвал. Отлив на шкиве должен быть напротив загиба крепления защитной крышки.

Откручиваем болт крепления шкива коленвала. Сажаем помощника в салон и заставляем включить пятую передачу и нажать на тормоз. А сами в это время легко и непринужденно откручиваем болт используя головку на 19 и трубу метра полтора. Закручен должен быть на совесть, а еще некоторые умельцы смазывают его герметиком и ждут после этого добрых слов в свой адрес.

С левой стороны видим датчик положения коленвала. Он понадобится нам для последующей проверки правильности установки ремня ГРМ. Снимаем шкив коленвала и видим совпадение меток.

Откручиваем гайку на 17 натяжного ролика и снимаем его вместе с ремнем. После чего откручиваем болт шкива распредвала и снимаем последний. Аккуратно не потеряйте шпонку. Откручиваем все что крепит защитный металлический щиток, а именно одну гайку на десять и болт крепления крышки, три болта крепления помпы.

Снимаем защитную крышку и помпу. Может выльется антифриз, оставшийся в блоке, если вы его не слили. Аккуратно он сладкий.

Отчищаем все детали от масла и остатков ремня, а также посадочное место помпы от старой прокладки и герметика.

Смазываем герметиком прокладку новой помпы и ставим на место. Ставим металлическую защиту и закручиваем все болты и гайки, крепящие ее. Болты помпы закручиваем равномерно по кругу, после проверяем крутится ли помпа. Недавно принес клиент оригинальную помпу у которой оказались лепестки немного больше и после установки она закусывала. Пришлось доработать болгаркой и несколько раз снимать мерку. Вот такие у нас запчасти.

Проверяем не потерялось ли шпонка на распредвале и ставим шкив. Затягиваем его болт на семнадцать.

Это интересно: Как поменять ремень грм на Lada Granta

Ауди 100

Вообще на Ауди была произведена в 1991 году модернизация почти всех двигателей. Благодаря ей в направлении урезания оборотов сдвинулись оптимальные значения мощности. Таким образом, это сказалось непосредственно на характере натяга резинового кольца грм.


Схема привод грм

Следует знать, что изначально ремень на Ауди натягивался при помощи помпы. Делалось это фактически единственный раз, а далее при замене новый ремень ставился без всяческих регулировок.

После модернизации вместо неподвижного ролика установили подвижный, наделенный системой термокомпенсации. Поставлялся этот ролик-узел в сборе, стоил около 130 долларов, но владельцы редко пользовались оригинальными и ставили дубликаты за 20 долларов, дабы сэкономить средства при замене. Но в результате этого у некоторых владельцев Ауди начинались проблемы, ремень периодически смещался, сползал с места.

Задача регулировки ремня грм Ауди сводится к тому, чтобы удалось скрутить ремень на 90* или другими словами, на одну четверть полного оборота. Ниже приводится инструкция, что и как сделать, если натяжение сильное или чересчур слабое.

  1. Терморолик проверяется только на холодную.
  2. Изначально напряжение ремня должно быть равно 0.

Продолжаем:

  • Штанценциркулем выставляется расстояние между фиксатором ролика и его вращалкой (назовем его «А»). Оно должно быть равно 49 мм.
  • После этого надо запустить ДВС, но сразу же заглушить, как только включится вентилятор.
  • Теперь заново проверить расстояние «А». Изменения не должны быть меньше/больше 7,2-7,3 мм.

Это термоустройство ходит примерно около 150 тыс. пробега, но исключения бывают.

Ремень ГРМ двигателя ВАЗ 2109

Раньше зубчатое устройство встречалось достаточно редко и вызывал некоторое недоверие у автолюбителей. В современных автомобилях такой привод уже не является редкостью. И на то есть ряд объективных причин:

  • привод на зубчатом ремне менее шумный;
  • простота конструкции и лёгкий вес;
  • обслуживание стоит дешевле.

Но, как оказалось, у ремня есть немало недостатков. Во-первых, недолговечность (часто рвётся). Во-вторых, при длительной эксплуатации наблюдается провисание, сопряженное с визгом. В-третьих, если перетянуть ремень, то его зубья со временем «слижутся», что приведёт к необходимости замены и нестабильной работе силового агрегата.

Назначение ремня ГРМ

Ремень ГРМ изготавливается из резины и имеет зубья с насечками на внутренней стороне. Главная его задача заключается в обеспечении синхронного вращения приводов коленвала и распредвала. Благодаря ремню достигается меньшая скорость распредвала: она ниже относительно скорости коленчатого вала в два раза. К сожалению, деталь служит не так долго, как цепь, и изнашивается уже до 60 тыс. км пробега. Рекомендуется ремень заменить, даже если визуально нет видимых повреждений и признаков износа.

https://youtube.com/watch?v=aIOMGBmM3SM

Обрыв ремня полностью выводит из строя двигатель, передвигаться на автомобиле становится невозможным. На 8-клапанных двигателях с объёмом 1,5 л (инжектор и карбюратор имеют одинаковые системы) обрыв ремня не приводит к тому, что клапаны деформируются, в просторечье – клапаны загибает о клапанную крышку.

Причин, по которым обрывается привод, может быть несколько.

  1. Естественный износ ремня или заводской брак (некачественный материал).
  2. Попадание масла и грязи, как следствие – отслаивание резины и обрыв.
  3. Заклинивание насоса охлаждающей жидкости, при этом наблюдается течь антифриза.
  4. Проблема с роликом-натяжителем.
  5. Заклинивание распредвала или коленвала.

Для того чтобы избежать финансовых затрат на устранение проблем, когда порвётся ремешок газораспределительного механизма, необходимо по возможности контролировать работу ГРМ:

  • не пренебрегать установленным регламентом и своевременно менять расходные материалы (ремень, ролик, помпу и др.);
  • слушать звук двигателя и при возникновении подозрительных шумов немедленно искать причину;
  • регулярно проверять натяжение ремня, при необходимости подтягивать;
  • следить за сигнальными лампами на приборной панели (сигнальная лампа давления масла сообщает об имеющейся неисправности);
  • не допускать подтёков масла, если они есть – искать причину утечки.

Однако следить за состоянием ремня и других элементов привода проблематично из-за защитного кожуха. Для решения данной проблемы рекомендуется в крышке кожуха сделать небольшую смотровую прорезь.

Так можно будет отслеживать состояние ремня. И при наличии трещин, задиров и других повреждений своевременно заменить привод, не дожидаясь, пока в самый неподходящий момент он оборвётся.

Как натянуть ремень ГРМ правильно

Оптимальная натяжка ремешка газораспределительного механизма проверяется очень просто. Приложив небольшое усилие, необходимо выкрутить ремень. Если угол, на который он выкручивается, составляет 90 градусов, то натяжка не требуется.

После замены любого элемента ГРМ потребуется натянуть ремень. Для этого нужно надеть его на зубчатые шкивы привода коленвала и распредвала и с помощью ролика-натяжителя сделать натяжку оптимальной. После этого нужно несколько раз провернуть двигатель. Это можно сделать ключом, поворачивая гайку крепления шкива распредвала. Далее нужно посмотреть местоположение установочных меток на маховике и шестерне – они должны точно совпадать. Если совпадения нет, ремень снова снимается. А шкивы устанавливаются по меткам, после чего процедура натяжки повторяется.

Бывает так, что даже правильно натянутый ремень после запуска двигателя начинает сползать. Причина этого – деформация шпильки ролика. Необходимо её заменить.

Как поменять ремень на ВАЗ 2109?

Для замены ремня распредвала на ВАЗ 2109 не требуется смотровой ямы и специального инструмента. Владелец способен выполнить работу самостоятельно в течение 2-3 часов. Для осуществления ремонта необходимо приобрести запасные части — ремень и натяжной ролик.


Схема ГРМ на двигателе ВАЗ 2109

На схеме обозначены узлы:

  • 1 — шестерня коленчатого вала;
  • 2 — шестерня помпы;
  • 3 — натяжитель;
  • 4 — скоба с меткой положения;
  • 5 — шестерня распределительного вала;
  • 6 — ремень;
  • 7 — буквами A, B, C и D обозначены метки на шестернях и корпусе.

Инструменты и материалы

Перед тем как менять детали, потребуется приготовить:

  • набор гаечных ключей или головок (с размерами 8, 10, 17 и 19 мм);
  • отвертка с толстым плоским жалом;
  • ключ для проворачивания натяжного ролика (фабричный или самодельный);
  • свечной ключ;
  • маркер для нанесения отметок на деталях;
  • ветошь для протирки крышки;
  • ремень привода распределительного вала;
  • натяжной ролик.

При отсутствии специального ключа допускается установка ролика при помощи двух подходящих штифтов (например, гвоздей или болтов) и плоскогубцев. Штифты вставляются в направляющие отверстия и проворачиваются пассатижами.

Выбор ремня

При приобретении ремня необходимо обращать внимание на фирму-изготовитель. По отзывам сервисных станций и владельцев, оптимальным соотношением цена-качество обладает продукция заводов Gates и Contitech. Рекомендуется установка натяжных роликов Gates, имеющих однорядный шариковый подшипник и рабочую часть, состоящую из двух сегментов

Рекомендуется установка натяжных роликов Gates, имеющих однорядный шариковый подшипник и рабочую часть, состоящую из двух сегментов.

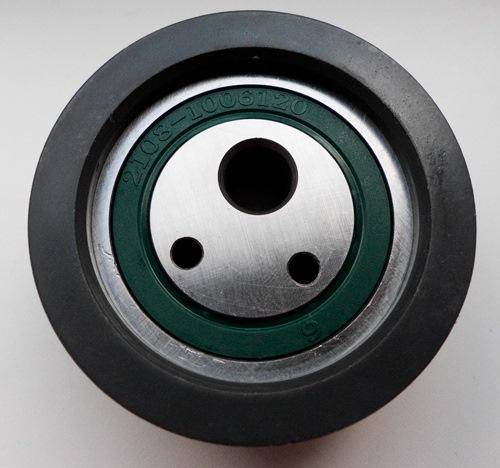

Внешний вид ролика Gates

  1. Установить машину на удобное место (гараж или открытую площадку). Включить передачу и зафиксировать стояночный тормоз.
  2. Повернуть рулевое колесо вправо до упора, освободив доступ к правому брызговику.
  3. Демонтировать брызговик двигателя на правой стороне. Детали крепятся болтами под ключ размером 8 мм. Ряд владельцев демонтируют только крепления по нижней части арки и отгибают щиток в сторону, обеспечивая доступ к шкиву коленвала.
  4. Ослабить гайку нижнего крепления генератора к двигателю (ключом на 19 мм).
  5. Отпустить верхнюю точку установки генератора (на 17 мм). Сдвинуть узел в сторону, снизив натяжение ремня привода ротора.
  6. Удалить ремень со шкивов. Некоторые владельцы не пользуются таким способом снятия детали, проводя ее демонтаж при удалении шкива с коленчатого вала.
  7. Выкрутить три болта крепления пластикового защитного кожуха на двигателе. Операция выполняется ключом на 10 мм. В конструкции крепления имеются дистанционные втулки, подложенные под болты.
  8. Снять кожух, вытянув его вверх. Протереть внутреннюю поверхность от грязи ветошью.
  9. Вынуть из смотрового лючка картера коробки передач резиновую крышку. Заглушка располагается над маховиком двигателя.
  10. В полученное отверстие вставить отвертку, которая зафиксирует маховик и коленвал двигателя.
  11. Отвернуть болт крепления шкива коленчатого вала (на 19 мм). Из-за большого момента затяжки требуется использовать удлинитель, который надевается на вороток или ключ. При откручивании гайки отмечены случаи выпадения отвертки, поэтому на этом этапе рекомендуется прибегнуть к помощи второго человека.
  12. Снять шкив с вала. Проверить состояние уплотнительного сальника. При обнаружении малейших отпотеваний масла деталь необходимо заменить. Если оставить старый сальник, то возникает риск попадания масла на поверхность ремня, что приводит к его разрушению.
  13. Вкрутить болт на штатное место.

Износ ремня

Порвать зубчатый ремень у Самары практически невозможно. Чаще всего происходит срезание зубьев приводного ремня. Причин для этого может быть несколько:

  • превышен срок использования зубчатого ремня;
  • неправильно отрегулировано натяжение привода ГРМ;
  • заклинивание насоса подачи охлаждающей жидкости;
  • попадание моторного масла в рабочую зону приводного ремня.

Последнее обстоятельство самое нежелательное из перечисленных, так как попадание моторного масла может привести к проблемам в приводе ГРМ раньше рекомендованного срока заводом изготовителем транспортного средства. Замена помпы производится одновременно с зубчатым ремнём, это позволит избежать непредвиденного ремонта двигателя. А также правильно отрегулируйте натяжение привода натяжным роликом, это может легко выполнить даже начинающий водитель.

Замена Грм Ваз 21099 Инжектор

Ремень ГРМ на автомобиле ВАЗ 21099 инжектор: как поменять

Девять генераторов привода

На заводском оборудовании автомобили Lada Samara оснащены 3 типами бензиновых агрегатов объемом 1.1.1.3 и 1.5 литра. На всех этих двигателях механизм газораспределения приводится в действие ремнем ГРМ. Производитель советует менять этот расходник каждые 50000 км.

Это несвоевременно замена Ремень ГРМ на двигателях приводит к дорогостоящему ремонту головки блока цилиндров. Замена ремня ГРМ на автомобилях ВАЗ 2108, 2109, 21099. Исключение составляют машины, оснащенные 1,5-литровым двигателем. Поршни этого двигателя имеют заводские штампы для клапанов.

Поменять ремень ГРМ на ВАЗ 21099 своими руками, если установлен инжектор, никаких специальных способностей не требуется. Если автомобиль оснащен карбюратором, процедура такая же, но шкив коленчатый вал удаляется по-другому.

Разборка: часть 1

Замена ремня ГРМ на ВАЗ не очень трудоемкая процедура, но, как и любая работа с двигателем, требует осторожности, бдительности и терпения. Неточности приведут вас прямиком к мыслителю, и вы не упадете с легким испугом. Список необходимых запасных частей:

Список необходимых запасных частей:

  1. Зубчатый ремень.
  2. Водяной насос (насос) с прокладкой.
  3. Натяжной ролик.
  4. Штырь
  5. Ремень ГРМ ВАЗ 2108-99.
  6. Авто Герметик.

Кроме того, вам понадобится помощник.

Снимите старый ремень

Сначала нужно поставить рычаг переключения передач в нейтральное положение, поставить автомобиль на ручной тормоз, открыть капот и поставить задние колеса под задние колеса. Замена ремня ГРМ для инжектора ВАЗ 21099:. Замена ремня ГРМ на ГРМ ВАЗ 2108-09. Калина инжекторная на ВАЗ 21099. Далее нужно достать домкрат, сумку с инструментами и запасное колесо. Все. Вы можете продолжить.
