Замена шаровых опор на Рено Логан со снятием без снятия рычага

Как распознать поломку?

Определить наличие дефекта можно не только путем внешнего осмотра, но и по ряду других признаков:

  • Появление глухого стука в процессе проезда неровных участков на дороге.
  • Усложнение вращения рулевого колеса, появление посторонних стуков и скрипов.
  • Ухудшение курсовой устойчивости авто, в том числе при прямолинейном движении. Для удержания транспортного средства приходится постоянно подруливать.
  • Появление скрипов в процессе движения зимой при низкой температуре. Причиной проблемы часто является разрушение целостности пыльника и попадание внутрь шаровой влаги. Последняя при минусовой температуре замерзает, что и приводит к проблемам.
  • Шины автомобиля изнашиваются быстрее.

Игнорирование проблемы и отсутствие контроля состояния шаровой опоры часто приводит к необходимости дорогостоящего ремонта.

Сильные ударные нагрузки в процессе движения являются причиной повышенного трения между пальцем и корпусом. В результате увеличивается зазор, и палец начинает болтаться внутри кожуха.

При дальнейшей эксплуатации деталь вырывает из корпуса, а колесо разделяется снизу ступицы. Эксплуатировать машину в этом случае будет невозможно, а для ее перемещения на СТО или в гараж придется вызывать эвакуатор.

Это интересно: Как поменять термостат на рено логан — освещаем по полочкам

Крепление шаровой опоры к рычагу

Современная классификация шаровых опор для подвески автомобилей основана на способе установке этой детали. Именно способ монтажа определяет стоимость ремонтных работ. Наиболее простой и удобной в ремонте конструкцией являются шаровые работы, которые крепятся к рычагам болтами, гайками или с помощью заклепок. Опоры этого вида постоянно совершенствуются и активно применяются в системах подвески, но, начиная с 90-х годов прошлого века, конструкторы все чаще отказываются от шаровых опор этого вида, заменяя их деталями, которые интегрированы в рычаги подвески.

Некоторые автолюбители считают, что данное конструкторское решение направлено исключительно на увеличение продаж комплектующих, так как, к примеру, при выходе из строя шаровой заднего верхнего рычага приходится менять весь рычаг в сборе, который стоит гораздо дороже. Есть у подвески с интегрированными шаровыми опорами и неоспоримое преимущество в виде меньшего веса.

Кроме того, существует компромиссный вариант шаровых опор, которые запрессовываются в рычаг и крепятся с помощью стопорного кольца (такие конструкции можно встретить на автомобилях Опель Zafira C и Jeep Patriot). Шаровую опору данного типа можно заменить без рычага, но для этого нужен пресс или специальные приспособления.

Шаровые опоры могут отличаться не только по способу фиксации на рычаге, но и по варианту крепления к поворотному кулаку. По этому критерию различают два основных вида конструкций. У одного вида палец крепится гайкой со шплинтом, а у другого с помощью самоконтрящейся гайки и внутреннего стопорного кольца. Кроме того, у таких моделей авто, как Хендай Санта Фе (начиная с 2006 года выпуска) палец шаровой опоры крепится к поворотному кулаку стяжным болтом. Эта конструкция доставляет много неприятностей при ремонте авто, поскольку крепежный болт часто закисает и его сложно открутить.

При демонтаже шаровых опор заднего верхнего рычага часто могут возникать непредвиденные сложности. К примеру, может потребоваться специальное приспособление для снятия кронштейна, в котором фиксируется палец опоры.

Для моделей Ауди A6 С7 с многорычажной подвеской характерной проблемой являются стяжные болты, обеспечивающие крепление шаровых опор верхнего рычага к поворотному кулаку, которые постоянно закисают не их невозможно снять. Справится с такой задачей не помогает ни нагрев кулака, ни замораживание болта. Более того, даже 10-ти тонный пресс не может выдавить злополучный болт. После неудачных попыток разборки узла владельцу Ауди А6, чаще всего, приходится потратить еще около 400$ — 500$ на покупку нового поворотного кулака.

Работа конструкторов над оптимизацией подвески автомобилей (часто в ущерб ремонтопригодности) привела к тому, что в некоторых модификациях шаровая опора с рычага была перенесена на поворотный кулак. Крепление опоры в этом случае может быть разным. К примеру, на SsangYong Рекстон, Мерседес шаровая запрессовывается, на ВАЗ 2110 фиксируется с помощью болтов, а на Субару Форестер SG крепится стяжным болтом в кронштейне кулака. Все перечисленные здесь способы имеют свои плюсы и минусы.

Рекомендуем

«Продольный рычаг передней подвески: типичные поломки и диагностика» Подробнее Самые большие сложности возникают при замене запрессованной шаровой опоры. Для этого нужно полностью демонтировать поворотный кулак, что невозможно выполнить без снятия суппорта и диска, с отсоединением верхних и нижних рычагов. Во втором и третьем варианте заменить шаровую опору намного проще, так как достаточно отсоединить нижний рычаг.

Шаровые | Автор темы: Asim

На 30000 образовался стук в передней подвеске, заехал в сервис сказали шаровые умерли.

Кто то уже менял? Denis (Mehrzad) Иван, чего то рано умерли!!!! разводят!!!!!! Dmitry (Hideki) на 13 тыс поменял Alexey (Mara) Да на самом деле умирают быстро и я поставил оригинальные рычаги от логана, плюс меняли сальник пыльник коробки он тоже слабоват. Dmitry (Hideki) Шаровая накрылась 11 тысяч пробег. Какие есть неоригинальные? Оригинал по ходу только вместе с рычагом идет. Ivan (Byrne) Вчера заменил обе шаровые цена 800р за пару, плюс работа 1400

Valery (Ozni) Дмитрий, лучше поменять рычаг.Смотрел видео по замене, после выпресовки и запресовки, даже мастера не могу точно сказать сколько продержится шаровая

Dmitry (Hideki) Поставил такую, много кто хвалит.

Отличается от родной заточкой пальца, но встала вроде норм. Maxim (Adhra) Че за бред я 255 000 км проехал, шаровые в идеале. Amir (Burness) Менял в 70000 дорога у нас одна бетонка ушатались быстро Konstantin (Mvula) странно как-то слышать что так рано умирают, подвеска наоборот хвалится свой неубиваемостью, 48000, пока нормально всё, а на 11000 мне кажется даже если специально убивать, это надо очень постараться. Evgeny (Ganaraja) у меня 32500 пока поменял только сальник правого привода Maxim (Adhra) 33000 даже нареканий нет на шаровые а вот зад. Амортизаторы подходят к концу правда перегружал пару раз неплохо Maxim (Adhra) 33000 даже нареканий нет на шаровые а вот зад. Амортизаторы подходят к концу правда перегружал пару раз неплохо Alexander (Faruq) 35800 пробег, менял правую шаровую и передний лев. привод (сальник коробки подтекать стал) Alexander (Faruq) Сегодня поменял правую шаровую пробег 41250 км Seryoga (Rutva) Пробег 38000, заменил обе шаровые, оригинал, от Логана 850 рублей за 1 шт. Elena (Aviel) А я думала — это только у меня на 36 000 им пришел конец((((( Кто-то может подсказать они меняются по гарантии или придется за свой счет? (машина еще да ноября на гарантии. пробег 36250) Vanek (Pheakdei) Иван, я вот тоже такие заказал они нормально подошли? Ivan (Byrne) Ванек, да хорошо подошли

Tags: Как проверить шаровую опору на Рено Логан

Это интересно: Как проверить масло в коробке рено логан

Снятие рычага

  1. Вывешиваются передние колеса. Если будет поднять только одно колесо, то стабилизатор устойчивости автомобиля будет мешать проведению работ (о замене втулки стабилизатора здесь). Рычаги, расположенные справа и слева, снимаются одинаково.
  2. Снимаются колеса.

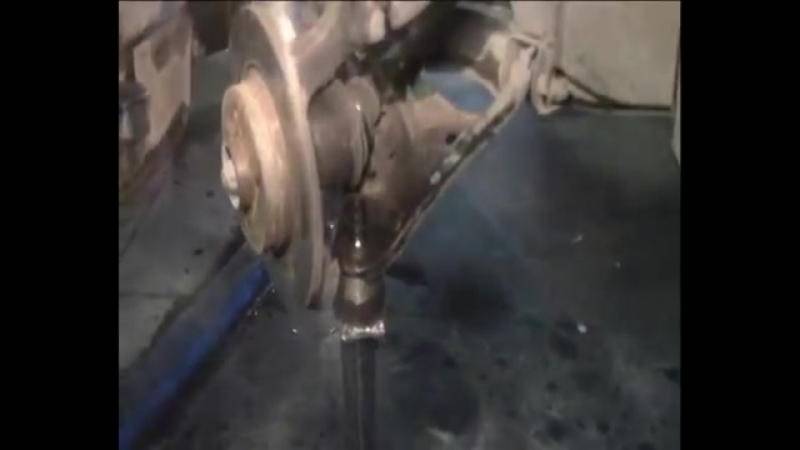

Смотрим фронт работ по замене

Замена шаровой опоры

Так как производитель отдельно не делает запасные части к опоре и рычагу, то рекомендуется их разобрать и поменять на аналогичные детали, которые можно подобрать с других автомобилей. Также можно рычаг и опору заменить полностью на новые.

Руководство по высверливанию

  1. Высверливаются заклепки, которые держат опору на рычаге.
  2. После высверливания заклепки следует выбить из гнезда и снять опору.
  3. Устанавливается новая опора на рычаг и закрепляется болтами.
  4. Узел устанавливается на автомобиль в обратной снятию последовательности.

Новая шаровая в рычаге

Чтобы эти детали прослужили на протяжении длительного периода времени, рекомендуется аккуратно ездить по неровной дороге.

Выбор шаровой опоры «рено логан»

Мастера сервисных центров «Reno» советуют устанавливать оригинальные запчасти на подвеску. Причины:

  1. Для деталей, изготовленных на заводах фирмы, используют материалы в соответствии с технологиями, разработанными конструкторами.
  2. Компания «Рено» даёт гарантию на все запасные части, купленные в фирменных магазинах, у дилеров и сервисных центрах.
  3. Срок службы оригинальных запчастей значительно выше, чем у аналогов.

Справочные данные: по ровным городским дорогам шаровые опоры способны «пройти» до 120–140 тысяч км

При этом важно вести машину аккуратно. Если же эксплуатация происходит в местности с дорогами низкого качества, то срок службы снижается почти вдвое. А при использовании «левых» деталей — износ произойдёт ещё быстрее

А при использовании «левых» деталей — износ произойдёт ещё быстрее.

Важно: с 2020 года компания «Рено» использует шаровые опоры нового образца. Теперь в них установлены пальцы с боковой, а не с циркулярной проточкой. «Старый» и «новый» варианты можно видеть на фото

«Старый» и «новый» варианты можно видеть на фото.

Артикулы у разных деталей тоже будут разные:

  1. «Старый» образец — 401604793R;
  2. «Новый» – 401602523R — отличается направлением проточки пальца.

Номер рекомендуемого специального инструмента втулка-оправка для монтажа: R10079.

Размеры шаровой на «Логане»:

  • размер конуса: 18 мм
  • наружный диаметр: 38,3 мм.

Если выбирают аналог, то поиск также нужно производить, исходя из соответствующих артикулов.

Стоит учесть, что шаровые опоры по технологии ремонта «Рено Логан» следует менять вместе с рычагами. Поэтому не всегда получится приобрести оригинальные запчасти. Если возникли проблемы с поиском, рекомендуется снять старую деталь и с ней искать замену.

Существует две фирмы-производителя, которые себя зарекомендовали, обе базируются в ФРГ, но производственные площадки Lemforder есть и в Румынии.

Для детали 401604793R можно найти аналоги:

  • TRW JBJ721;
  • Lemforder 29469 01 или 37809 01.

Для замены 401602523R аналогичную продукцию выпускают:

  • «Автоваз» — для Lada Largus;
  • «Hofer»;
  • «Кедр»;
  • «Белаз».

Также доступны аналоги из КНР, но их качество оставляет желать лучшего.

Как можно проверить шаровую опору на Рено Логан (видео)?

Современное диагностическое оборудование для подвески в виде стендов не всегда способно определить, в каком состоянии находятся опоры. Поэтому, можно прибегнуть к простым, но эффективным методам. Суть их сводится к слуховой и тактильное диагностике (на ощупь):

  1. Чтобы проверить шаровые на слух, необходим помощник. Один человек должен раскачивать автомобиль, а другой − прислушиваться к возможным стукам.
  2. Помощник нажимает до упора педаль тормоза, а в этот момент проверяющий должен взяться за верхнюю и нижнюю части колеса, покачивая его. При наличии люфта можно говорить об образовании зазора в шаровой опоре. Узел нужно заменить на новый.
  3. Проверяющий прикладывается свой ладонью к корпусу узла таким образом, чтобы одновременно захватить сам корпус и палец. В этот момент помощник начинает покачивать колесо − если чувствуется люфт, то необходима замена опоры. Стандартный радиус колеса на Рено Логан 15!
  4. Вывесить автомобиль на подъёмнике либо на домкрате и осмотреть снизу шаровую опору. При повреждении пыльника (защитного резинового чехла) узла, необходима менять шаровую. Также не забудьте провести осмотр пыльника ШРУСА, если он повреждён, то необходима его замена. Если грязь успела попасть в механизм «гранаты», то потребуется замена и шруса.

    Порвался пыльник — это отчётливо видно

Замена Рычага Шаровой Опоры На Рено Логан ~ VESKO-TRANS.RU

Как поменять шаровые опоры на Рено Логан?

Если автомобиль, в нашем варианте Рено Логан, находится в неизменной эксплуатации, смена шаровых опор

должна осуществляется вовремя, непринципиально, без помощи других ли вы станете проводить данные ремонт либо доверитесь спецам. Когда, поменять шаровую опору не в такой мере уж и трудно, главное, соблюдать поочередный ход работ для удобства снять рычаг фронтальной подвески. Однако обо что остается сделать нашему клиенту все по порядку.

Почему конкретно шаровой опоре уделяется столько внимания.

Нашему клиенту остается что существует, что условия эксплуатации автомобиля оказывают влияние на состояние данного узла самым конкретным образом, а потому что состояние дорожного покрытия в нашем государстве часто не самое наилучшее, то шаровые опоры приходят в негодность резвее, чем мы и производитель этому рассчитываем.

Диагностика шаровых опор на Рено Логан

Диагностику шаровой (она непременно должна проводить на подъемнике, чтоб колеса машины находились в подвешенном состоянии) на Рено Логан следует начинать с проверки состояния не только лишь самих шаровых опор, да и всей подвески целиком

При всем этом повышенное внимание необходимо уделить:

  • тем элементам, на страницах которых бывают вариации появляться механические повреждения, к примеру, рычагам;
  • резинотехническим изделиям (резинометаллическим шарнирам, шаровым шарнирам подвески, резиновым подушкам, верхней опоре фронтальной стойки), при наличии на данных элементах разрывов, трещинок, скручиваний и т.п. изъянов, эти детальки следует поменять;
  • всем наконечникам, ну и понятно, самим шаровым опорам.

Замена рычага подвески и шаровой опоры на Сандеро, Логан

Меняем на Сандеро

,Логан в домашних условиях без подъемника и ямырычаг подвески передний в сборе сшаровой .

Чиатйте также: Как Снять Спинку Заднего Сиденья Мерседес 124

Далее проверка передней подвески производится следующим образом.

  • Втулки стабилизатора проверяются в местах крепления к подрамнику и рычагам подвески.
  • Пыльники шаровых осматриваются на предмет износа (при наличии надрывов проводится замена шаровой в сборе).
  • При выжатой педали тормоза проводится покачивание колеса по вертикали. Наличие люфта также свидетельствует о том, что шаровую нужно менять.

Необходимые инструменты

Допустим, в результате диагностики было выявлено, что замена шаровой опоры вам необходима, тогда для возможности осуществления дальнейших работ потребуется подготовить следующий инструмент: молоток, ключ «на 13», плоскую отвертку, рожковые ключи «на 16» и «на 18», а также ключ торцовый «на 30».

ЭТО ИНТЕРЕСНО: Снятие бампера рено дастер

Непосредственно процесс замены

  • Машина ставится на ручной тормоз, задние колеса блокируются. Передняя часть авто поднимается домкратом и устанавливается на козлы. Теперь нужно демонтировать колеса.
  • С верхнего и нижнего болта откручиваются гайки, которые располагаются на креплении соединительной тяги (ее также демонтируют). Затем выкручивается гайка, удерживающая болт крепления штанги поперечной устойчивости. Вытягивается болт.
  • После откручивается болт самой шаровой. Из поворотного кулака вытягивается ее палец. Болт с переднего и заднего сайлентблока также снимается.
  • Снимается рычаг передней подвески, теперь можно заменять и саму шаровую.
  • Демонтируется пыльник шаровой и металлическое кольцо фиксации. С помощью молотка шаровая выбивается. На ее место устанавливается новая деталь – так, чтобы пазы шлица и зубья шаровой совпадали.

Все остальные действия осуществляются в обратной последовательности, с учетом того, что в идеале замена

шаровых опор Рено Логан должна проводиться вместе с заменого рычага.

Замена шаровых опор Рено Логан — инструкция

Полный размер Мой пресс Но выпрессовать, а, тем более, запрессовать ровно не получается, так как геометрия рычага не плоская и, даже если оправка идеальная, повреждаются шлицы, после чего шаровая просто болтается в рычаге.

Когда нужна замена неисправной шаровой на Рено Логан и видео осмотра ходовой автомобиля. Решение о

Так же, как и в первом случае для выбивания шаровой с обратной стороны используется труба и упор.

Передняя часть авто поднимается домкратом и устанавливается на козлы.

Полный размер пыльник сминается Поэтому снял нижнее кольцо, и снял пыльник через верх. Далее вставляем ШО, совмещает шлицы, и нечастыми концентрированными ударами молотком через подходящую головку забиваем ШО, контролируя, чтобы ШО входила ровно под рычагом труба на Заходила ШО очень туго, встала идеально.

Установил новое стопорное кольцо. На всякий случай заложил немного литола. Такая технология проверки пригодится не только на данном автомобиле, но и на любом другом с подвеской МакФерсон. С многорычажкой такой фокус не пройдет, потому что шаровые при вывешивании колеса нагружаются. Как понять, что нужна замена шаровой на Рено Логан Во-первых, устанавливаем автомобиль на ровную площадку, либо над ямой.

Второй вариант наиболее предпочтительный, в идеале, конечно, использовать подъемник, но и даже яма есть ни у каждого. Суть заключается в том, чтобы разгрузить подвеску, а именно поддомкратить переднее колесо.

Чтобы выяснить этот вопрос, необходимо выбить опору из кулака. На заводе, как правило, устанавливаются шаровые опоры двух марок — Lemforder и TRW.

Детали обеих марок производятся в Германии, но некоторые заводы Lemforder базируются на территории Румынии. Шаровые опоры машин Рено Логан 1-го и 2-го поколения, как правило, мало чем отличаются, поэтому являются взаимозаменяемыми.

Разрушение этих элементов во время движения может стать причиной непредсказуемых последствий и ДТП

Вот почему при выявлении симптомов поломки важно сразу диагностировать поломку, выполнить проверку, а при необходимости — замену вышедшей из строя детали

Срок службы и нюансы осмотра

Если будет поднять только одно колесо, то стабилизатор устойчивости автомобиля будет мешать проведению работ о замене втулки стабилизатора здесь. Рычаги, расположенные справа и слева, снимаются одинаково.

Замена шаровой опоры на Рено Логан, Сандеро, Лада Ларгус, Логан2, Сандеро2

При этом гайка должна упереться в шарнир привода колес. При помощи регулируемого упора палец выпрессовывается из гнезда. Для этого при помощи опорного рычага надо отжать опору вниз, нанося удары молотком по поворотному кулаку.

По мере выхода пальца из проушины надо и далее продолжать откручивать гайку. Другой ракурс Палец опоры выводится из поворотного кулака.

Как понять, что нужна замена шаровой на Рено Логан

Кроме этого, нужны ключи на 13, 16 и 18, а также большая плоская отвёртка

При покупке запасной части обязательно обращайте внимание на производителя

Как поменять своими руками: В первом случае удобнее демонтировать неисправную шаровую опору, во втором — меньше работы по сборке-разборке.

В инструкции мы рассматриваем оба варианта.

Давайте рассмотрим подробнее каждый пункт. Со снятием колеса проблем возникнуть не должно.

Корпуса с посадочным местом для пальца. Здесь проверьте, чтобы при монтаже-демонтаже шаровой опоры сверху на пыльнике присутствовало специальное пластиковое кольцо.

Порядок проверки «передка» передней подвески

  • Проверьте состояние пыльников шаровых. Если чехлы порваны, замените шаровую опору в сборе;
  • Определите, покачивая колесо по вертикальной плоскости люфт пальцев шаровых. Попросите помощника нажать педаль тормоза, если имеется люфт, когда покачиваете, колеса по вертикальной плоскости, значит, шаровые опоры заменить придется;
  • Проверьте салейнтблоки и втулки резиновые в местах крепления рычагов к кузову;
  • Осмотрите резиновые втулки стабилизатора поперечной устойчивости соединённые с рычагами подвески;
  • Проверьте резиновые втулки штанги стабилизатора в местах крепления к подрамнику;
  • Посмотрите визуально состояние защитных пыльников передней стойки.

Порядок замены шаровых опор

Необходимый инструмент ключ «на 13», два ключа рожковых «на 18», торцовый «на 30», два ключа рожковых «на 16», молоток и плоская мощная отвертка.

Что бы подобраться к шаровой придется снять рычаг…

Как всегда устанавливаем машину на четыре щелчка ручника тормоза и подкладываем под задние колеса противооткатные башмаки с двух сторон.

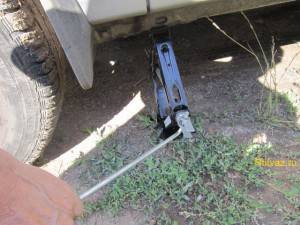

Фото ручника тормоза и домкрата.

  • Ослабив колесные болты, поднимаем «передок» автомобиля домкратом и устанавливаем на металлические упоры «козлы» с двух сторон машины;
  • Снимаем колесо;
  • Открутим гайку нижнего и верхнего болта крепления соединительной тяги и снимем ее;
  • Открутим гайку болта крепления штанги поперечной устойчивости, с другой стороны удерживая болт от прокручивания, и вытаскиваем болт;
  • Отвернем болт шаровой;
  • Вытаскиваем палец шаровой опоры, из поворотного кулака разжав щель плоской отверткой;
  • Отвернем гайку болта переднего сайлентблока рычага соединённого с подрамником и вытаскиваем болт;
  • Также снимаем болт заднего сайлентблока рычага соединённого с подрамником;
  • Далее рычаг передней подвески вытаскиваем;
  • Снимаем пыльник шаровой, предварительно сняв металлическое кольцо фиксации пыльника;
  • Под рычагом на месте установки шаровой опоры подберите короткую трубу, внутренний диаметр которой чуточку больше диаметра корпуса шаровой опоры;

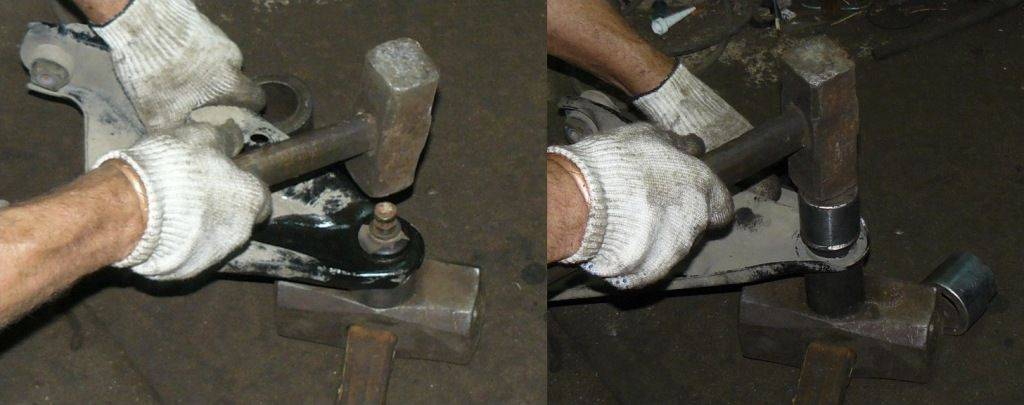

  • Далее выбиваем шаровую опору молотком;
  • Устанавливаем новую шаровую опору, что бы зубья с пазами шлицов рычага и шаровых совпали и запрессовываем молотком;
  • Собираем все также как снимали в обратном порядке.

В конце статьи хочется сказать, что когда придет время заменить шаровые опоры на своем Рено Логане произведу замену в сборе вместе с рычагом. А вы можете заменить, на свое усмотрение с рычагом либо отдельно только шаровую опору.

Видео 3

Удачи и до скорых встреч на страницах блога AAuhadullin.ru!

Вам так же будет интересно узнать:

Какие подготовительные работы необходимо провести

Замена шаровой опоры «рено логан»: как проверить, выбрать и поменять пошагово Если вы решили менять шаровую опору отдельно, то кроме самой запчасти вам понадобятся дополнительные инструменты. Поскольку вам придётся выпрессовывать старую шаровую из рычага своими руками, то в идеале понадобиться специальный пресс (съёмник). С его помощью демонтировать опору получается аккуратнее, соответственно новая установится более надёжно.

Найти пресс можно на большинстве СТО, но если доступа к такому инструменту нет, то можно обойтись подручными средствами. Для выпрессовки можно использовать кусок трубы, чуть большего, чем шаровая, диаметра. А для запрессовки подойдёт головка размером на 34 или 36.

  • снять колесо;
  • снять суппорт;
  • открутить и выбить шаровую опору;
  • снять рычаг (при первом методе);
  • выпрессовать старую опору;
  • впрессовать новую;
  • собрать в обратном порядке.

Давайте рассмотрим подробнее каждый пункт.

  1. Со снятием колеса проблем возникнуть не должно. А вот при снятии суппорта необходимо открутить два крепёжных болта на 18, а потом разжать тормозные колодки. Сделать это можно с помощью отвёртки или маленькой монтировки. Для разжатия упирайтесь не в диск, а в колодку. После демонтажа, подвесьте суппорт повыше на пружину подвески, с помощью проволоки или верёвки. Демонтируйте суппорт.
  2. Теперь у нас есть доступ шаровой опоре. Крепится она с помощью болта с гайкой. Сразу откручиваем гайку, а болт выбиваем или постепенно выкручиваем, надавливая с обратной стороны. В месте крепления на поворотном кулаке предусмотрена специальная щель, в которую необходимо вбить большую отвёртку (как клин). После чего можно будет вытащить шаровую. Вбиваем в щель поворотного кулака отвёртку и снимаем шаровую.
  3. Следующий шаг зависит от выбранного вами метода замены. Если вы решили попробовать вытащить опору без снятия рычага, то необходимо подобрать подходящий кусок трубы или другой проставки. Главные условия, чтобы длина позволила упереть приспособление одним концом в землю, а вторым — в рычаг подвески. А диаметр должен быть чуть больше нижней части шаровой, чтобы при выбивании она провалилась внутрь. Если пыльник остался неповрежденным, то лучше его снять. Он может пригодиться в будущем, поскольку отдельно пыльники не поставляются (некоторые ставят от «Газели», но с установкой придётся помучится). Если старый пыльник цел, лучше сохранить его.
  4. Далее, выбиваем старую деталь с помощью молотка. Обязательно проверьте наличие стопорного кольца на корпусе шаровой. На оригинальных опорах их нет, а вот некоторые «аналоги» комплектуются. Если такие обнаружатся, то снимите кольцо, а потом выбивайте.
  5. Для установки новой запчасти подойдёт головка на 34 или 36. Используйте её как проставку, уперев в нижнюю часть опоры. Шлицы шаровой должны совпасть со шлицами рычага. На этом этапе не стоит спешить. Если новая опора войдёт в рычаг под углом, то вам не удастся её правильно запрессовать. А хуже то, что в таком случае посадочное гнездо в рычаге деформируется, и вам придётся покупать рычаг в сборе. Поэтому действуйте аккуратно. Будьте внимательны при работе с посадочным гнездом шаровой.
  6. Процедуру замены гораздо удобнее делать со снятым рычагом. Для этого вам придётся открутить гайку и вытащить болт крепления рычага к подрамнику, переднего и заднего сайлентблока. А также открутить и вытащить соединительную тягу и стойку стабилизатора.
  7. Собираем в обратном порядке, не забыв проверить состояние болтов крепления. Если они повреждены (механически или коррозией), то обязательно замените на новые.
  8. Не забудьте поставить пластиковую шайбу, которая устанавливается сверху на пыльник. Без неё срок службы шаровой опоры сокращается на треть.

Срок службы и осмотр шаровой

Практика эксплуатации показывает, что ресурс опор при езде по ухабистому дорожному покрытию в среднем составляет 70-80 тысяч километров. Причина в том, что эти элементы «не любят» неровные поверхности (ямы, колдобины и прочие)

При осторожной эксплуатации и движении по дорогам лучшего качества шаровые служат дольше — до 120-140 тысяч километров

В любом случае через 80 тысяч километров пробега желательно также проверить и рулевые наконечники, которые также подвержены износу. Распознать износ наконечников и шаровых опор можно по легкому покачиванию машины в процессе движения, стуках на кочках и заторможенной реакции на перемещение рулевого колеса. После замены неисправных элементов проблема пропадает.

Перед заменой наконечников рулевого управления, а также шаровых опор, стоит проверить состояние всей передней подвески Рено Логан. Делать это лучше на смотровой яме или подъемном устройстве, на СТО для этого часто используют одностоечные подъемники для автосервиса.

Передние колеса должны быть обязательно подвешены. Во избежание проблем в процессе эксплуатации желательно заглядывать под авто при любой возможности.

Сделайте следующее:

Оцените состояние пыльников шаровых, выполненных из резины, проверьте целостность чехлов ШРУСа, исправность рулевой рейки и наконечников.
Рассмотрите элементы подвески на факт следов механических ударов или трещин, которые могли появиться при сильном воздействии в процессе движения.
Обратите внимание на состояние рычагов, штанг стабилизаторов, стоек и соединительных тяг на факт деформации. Осмотрите все элементы передней части кузова в местах крепежа.
Обратите внимание на состояние резиновых изделий — подушки, шарниров и опоры передней стойки

Выявление любых повреждений на этих элементах требует незамедлительной замены. Главные симптомы неисправности — разрывы, выпучивание резины, повреждение с торцевой части. Кроме того, замена необходима при явных признаках старения, разделении металла и резины, трещинах и прочих нарушениях целостности.

В итоге

Процедура смены сферического шарнира не настолько проста, как замена охлаждающей жидкости на Renault Logan, но вполне реализуема обычным автомобилистом. И все же каждый из них мечтает продлить срок службы этой детали подвески. Для этого нужно периодически инспектировать состояние защитного пыльника.

При осмотре особое внимание уделять потертостям, трещинам и любым другим механическим повреждениям резинового элемента. Если что-либо из перечисленного обнаружено, то следует не только сразу сменить пыльник, но и проверить люфт в узле путем его вертикального перемещения

При его наличии следует предполагать установку нового шарнира.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
