Дизельный двигатель внутреннего сгорания

Преимущества и недостатки.

Мощность КПД современных дизелей составляет 40-45 %, а некоторых образцов – 50%. Несомненным плюсом таких двигателей являются низкие требования к качеству топлива, что позволяет использовать не самые дорогие нефтяные продукты для работы механизма.

При использовании дизелей в автомобилях, такой двигатель дает высокий вращающийся момент, при низких оборотах самого механизма, что делает авто комфортным в движении. Благодаря этому данный тип движка и популярен в промышленных автомобилях, где ценится мощь механизма.

Дизельные двигатели имеют гораздо меньшую вероятность возгорания, благодаря нелетучему топливу, что делает их максимально безопасными при эксплуатации. Именно дизельные двигатели стали залогом для прогресса военной бронированной техники, делая ее максимально безопасной для экипажа.

Недостатков у дизеля также хватает, и заключаются они в топливе, которое имеет свойство застаиваться в зимнее время, и выводит механизм из строя. Плюс ко всему, дизельные двигатели делают слишком много вредных выбросов в атмосферу, что и стало причиной борьбы экологов с данным типом механизма. Само изготовление дизельного двигателя обходится производителям дороже, чем бензинового, что заметно отображается на бюджетных затратах производства.

Эти основные моменты и послужили причиной того, что количество дизельных двигателей в мировом машиностроительстве будет уменьшаться и, с большой долей вероятности, ограничится лишь промышленным автопромом, где дизель является незаменимым агрегатом. Но, именно дизель оставил глубокий след в процессе создания автопромышленности, как таковой, и всегда будет оставаться важнейшим прорывом в мировой автомобильной инженерии.

Дизельные моторы без дополнительных модификаций могут работать на синтетическом топливе

Еще одно главное преимущество дизельных двигателей- это возможность работать на синтетическом топливе, без каких-либо существенных изменений в конструкции силового агрегата. Бензиновые же двигатели также могут работать на альтернативном топливе. Но для этого необходимы значительные изменения в конструкции силового агрегата. Иначе бензиновый двигатель работающий на альтернативном топливе быстро выйдет из строя.

В настоящий момент мировая промышленность экспериментирует с биобутанолом, который отлично подходит в виде синтетического биотоплива для бензиновых автомобилей. Этот вид топлива возможно не будет причинять бензиновым автомобилям никого вреда без проведения каких-либо изменений в конструкции двигателя.

Но несмотря на это дизельные моторы уже сегодня могут работать без доработок на многих видах альтернативного топлива. Так что преимущество очевидно.

Особенности конструкции

Дизельные двигатели, разумеется, не имеют таких колоссальных отличий как роторно-поршневой двигатель Ванкеля, устройство которого абсолютно не похоже на «анатомию» традиционного ДВС, но у него имеется ряд особенностей, которые проводят между ним и бензиновыми моторами черту.

У дизеля также есть кривошипно-шатунный механизм, но его степень сжатия существенно выше – 19-24 единицы против 9-11 единиц соответственно. Принципиальное отличие дизельного двигателя от бензинового заключается в том, как формируется, воспламеняется и сгорает топливно-воздушная смесь.

У дизельного ДВС отсутствуют свечи зажигания и, соответственно, воспламенение топливно-воздушной смеси происходит от сжатия. При этом, воздух и солярка подаются раздельно. Также следует отметить, что практически ни один современный дизель не обходится без системы наддува, которая используется для повышения рабочих характеристик агрегата. Для оптимизации наддува в максимально широком диапазоне оборотов используются турбонагнетатели с изменяемой геометрией. Дизельный агрегат имеет более высокий коэффициент полезного действия, но он тяжелее и выдает больший крутящий момент при низких оборотах, нежели бензиновый ДВС.

Турбояма

В процессе работы турбина может совершать до 200 тысяч оборотов в минуту. Раскрутить ее до необходимой скорости вращения моментально невозможно. Это приводит к появлению т.н. турбоямы, когда с момента нажатия на педаль газа до начала интенсивного разгона проходит некоторое время (1-2 секунды).

Проблема решается доработкой турбинного механизма и установкой нескольких крыльчаток разного размера. При этом маленькие крыльчатки раскручиваются моментально, после чего их догоняют элементы большого размера. Такой подход позволяет практически полностью ликвидировать турбояму.

Принцип работы двигателя Дизеля

Принцип действия мотора дизельного типа отличается от бензиновых моторов. Здесь отсутствуют свечи зажигания, а топливо подается в цилиндры отдельно от воздуха.

Цикл работы такого силового агрегата можно представить в следующем виде:

  • в камеру сгорания дизеля подается порция воздуха;
  • поршень поднимается, сжимая воздух;
  • от сжатия воздух нагревается до температуры около 800˚C;
  • в цилиндр впрыскивается топливо;
  • ДТ воспламеняется, что приводит к опусканию поршня и выполнению рабочего хода;
  • продукты горения удаляются с помощью продувки через выпускные окна.

От того, как работает дизельный двигатель, зависит его экономичность. В исправном агрегате используется бедная смесь, что позволяет сэкономить количество топлива в баке.

Турбонаддув и Common-Rail

Эффективным средством повышения мощности является турбонаддув. Он позволяет подать в цилиндры дополнительное количество воздуха и в результате увеличивается мощность. Давление выхлопных газов дизеля в 1,5-2 раза выше, чем у бензинового мотора, что позволяет турбокомпрессору обеспечить эффективный наддув с самых низких оборотов, избежав свойственного бензиновым турбомоторам провала — «турбоямы». Турбодизель имеет и некоторые недостатки, связанные с надежностью работы турбокомпрессора. Так, его ресурс существенно меньше ресурса самого двигателя и не превышает 150 тыс. км. Турбокомпрессор предъявляет жесткие требования к качеству моторного масла. Подробнее в статье: что такое турбокомпрессор.

Система Common-Rail. Компьютерное управление подачей топлива позволило впрыскивать его в камеру сгорания цилиндра двумя точно дозированными порциями. Сначала поступает крохотная, всего около миллиграмма, доза, которая при сгорании повышает температуру в камере, а следом идет главный «заряд»

Для дизеля — двигателя с воспламенением топлива от сжатия — это очень важно, так как при этом давление в камере сгорания нарастает более плавно, без «рывка». Вследствие этого мотор работает мягче и менее шумно

В результате в дизелях с системой Common-Rail расход топлива сокращается на 20%, а крутящий момент на малых оборотах коленвала возрастает на 25%. Также уменьшается содержание в выхлопе сажи, и снижается шумность работы мотора.

Принцип работы

Машина с ДВС (двигателем) должна ездить, а для этого ей необходимо совершить механическое усилие. Именно его и производит двигатель, который передает вращательную силу на колеса автомобиля. Те вращаются, и транспортное средство начинает движение. Это очень примитивное объяснение, которое позволит лишь отдаленно понять, что это такое – ДВС в машине. Главная цель двигателя – преобразование бензина (или дизельного топлива) в механическое движение. Сегодня самый простой способ заставить автомобиль двигаться – это сжечь топливо внутри мотора. Именно поэтому двигатель внутреннего сгорания получил соответствующее название. Все они работают по одинаковому общему принципу, хотя есть некоторые разновидности: дизельные, с карбюраторными или инжекторными системами питания и так далее.

Итак, принцип мы поняли: топливо сгорает, высвобождает при этом большие объемы энергии, которые толкают механизмы в двигателе, что приводит к вращению коленчатого вала. Усилия затем передаются на колеса, и машина начинает движение.

Принцип работы четырехтактного двигателя

Такты четырехтактного двигателя

Четырехтактные двигатели используются во всех автомобилях, крупной технике, авиации

Это так называемый классический вид ДВС, которому конструкторы уделяют всё свое внимание. Условно работу каждого цилиндра в ЦПГ можно разделить на 4 этапа (такта)

Это впуск, сжатие, сгорание, выпуск. На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации.

  1. На такте впуска поршень в цилиндре движется вниз, от клапанов к нижней мертвой точке (НМТ). Когда он начинает опускаться, открывается впускной клапан и в цилиндр поступает топливно-воздушная смесь (или только воздух, если двигатель с непосредственным впрыском). При движении поршень сам «накачивает» нужный объем воздуха в камеру сгорания, если двигатель атмосферный, или воздух поступает под напором, если установлен турбонаддув.
  2. Дойдя до нижней мертвой точки поршень начинает подниматься. При этом впускной клапан закрывается, и при движении поршень сжимает воздух с распыленным в нём топливом до критического давления.
  3. Как только поршень условно доходит до верхней мертвой точки и компрессия становится максимальной, срабатывает свеча зажигания и топливо вспыхивает (дизтопливо зажигается при сжатии само, без искры). Микровзрыв от вспышки толкает поршень снова вниз, к НМТ.
  4. И на четвертом такте открывается выпускной клапан. Поршень снова движется вверх, выдавливая из камеры сгорания выхлопные газы в выпускной коллектор.

Работа четырехтактного двигателя

По сути, полезной работы в двигателе только один такт из четырех, когда при сгорании топлива создается избыточное давление, толкающее поршень. Остальные три такта нужны как вспомогательные, которые не дают импульса к движению, но на них расходуется энергия.

При таких условиях двигатель мог бы остановиться, когда кривошипно-шатунный механизм (КШМ) приходит к энергетическому равновесию. Но чтобы этого не произошло, используется  большой маховик, соединенный с системой сцепления, и противовесы на коленвале, уравновешивающие нагрузки от работы поршней.

Принцип работы двухтактного двигателя

Такты двухтактного двигателя

Двухтактные двигатели используются не слишком широко. В основном это моторы скутеров и мопедов, легких моторных лодок, газонокосилок. Весь рабочий процесс такого двигателя можно разделить на два основных этапа:

  1. В начале движения поршня снизу вверх (от нижней мертвой точки к верхней) в камеру сгорания поступает топливно-воздушная смесь. Поднимаясь, поршень сжимает ее до критической компрессии, и когда он находится в верхней мертвой точке, происходит поджиг.
  2. Сгорая, топливо толкает поршень вниз, при этом одновременно открывается доступ к выпускному коллектору и продукты сгорания выходят из цилиндра. Как только поршень достигает нижней мертвой точки (НМТ), повторяется первый такт – впуск и сжатие одновременно.

Работа двухтактного двигателя

Казалось бы, двухтактный двигатель должен быть вдвое эффективней четырехтактного, ведь здесь на полезное действие приходится половина работы. Но в реальности мощность двухтактного двигателя намного ниже, чем хотелось бы, и причина этого кроется в несовершенном механизме газораспределения.

При сгорании топлива часть энергии уходит в выпускной коллектор, не выполняя никакой работы кроме нагрева. В итоге, двухтактные двигатели применяются только в маломощном транспорте и требуют особых моторных масел.

Принцип работы дизельного мотора

Основная особенность дизельного ДВС в том, что он воспламенение топливно-воздушной смеси в камерах сгорания происходит за счет сжатия и нагрева. Распыление диз топлива осуществляется через форсунки.

Когда воздух горячий, дизельное топливо легко воспламеняется. Перед попаданием топлива в камеры сгорания цилиндров ДВС, оно проходит очищающие фильтры, которые очищают от механических примесей, которые быстро нанесли бы ущерб всему устройству.

    1. Воздух подается через впускной клапан при движении поршня вниз.
    2. Далее поршень поднимается вверх и сжимает воздух в 20 раз. Давление в этот момент составляет 40 килограмм на 1 сантиметр. Температура воздуха в этот момент достигает 500 градусов по Цельсию.
    3. Когда воздух сжат и нагрет, форсунки этого цилиндра впрыскивают и распыляют топливо. За счет очень сильно нагретого воздуха дизтопливо воспламеняется. Такой способ работы исключает присутствие в системе свечей зажигания. Также в дизельных агрегатах отсутствует система зажигания.

      Также, в устройстве нет дроссельной заслонки, благодаря чему обеспечивается большой крутящий момент. Но, число оборотов в это время находится на низком уровне.За один цикл работы дизеля форсунки могут подавать топливо несколько раз.

    4. При воспламенении горючей смеси, взрывная волна толкает поршень вниз. Поршень, который соединен с коленвалом посредством шатуна и вращает коленвал.
    5. Далее, от нижней мертвой точки (НМТ) поршень движется вверх и выталкивает отработанные газы через выпускные клапана.Такой процесс в работе двигателя называют циклом.

Принцип работы дизельных двигателей.

Существуют два варианта работы дизелей:

  • Двухтактный цикл;
  • Четырехтактный цикл.

Наиболее популярен четырехтактный цикл работы дизельных двигателей: впуск (поступления воздуха в цилиндр), сжатие (в цилиндре сжимается воздух), рабочий ход (процесс сгорания топлива в цилиндре), выпуск (выход отработанных газов из цилиндра). Данный цикл является бесконечным, и постоянно повторяется с механической точностью в процессе работы двигателя.

Двухтактный цикл работы двигателя отличается укороченными процессами, где газообмен осуществляется в продувке, едином процессе работы механизма. Такие двигатели применяются в морских судах и железнодорожном транспорте. Двухтактные двигатели строятся исключительно с неразделенными камерами сгорания.

Дополнительные компоненты двигателя

Помимо основных деталей, которые обязательно присутствуют в конструкции двигателя, есть еще дополнительные детали и узлы, которые улучшают характеристики и работу ДВС.

Принцип работы турбины

Турбина — это устройство, которое создает дополнительного нагнетание топлива. Двигатель с турбиной имеет большую производительность.

Идея создания турбины появилась при обнаружении такого факта, что при движении поршня вверх, солярка не успевает полностью сгорать.

С помощью турбины, сгорание топлива в цилиндрах происходит до конца, за счет чего уменьшается расход топлива и увеличивается мощность ДВС.

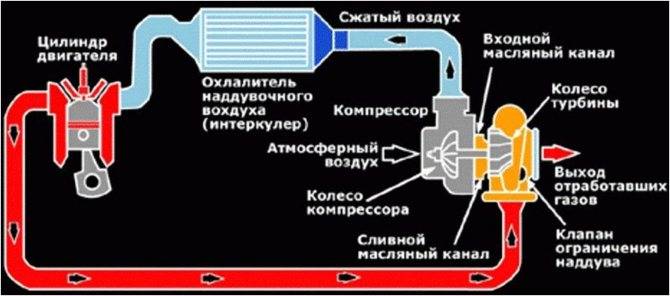

Турбонаддув, он же турбонагнетатель состоит из:

  • подшипники — служит опорой дает возможность вращаться валу;
  • кожух на турбине;
  • кожух на компрессоре;
  • стальная сетка.

Цикл работы турбонаддува:

  1. Компрессор создает вакуум и всасывается воздух внутрь системы.
  2. Ротор турбины передает вращение ротору.
  3. Интеркулер охлаждает воздух.
  4. Через впускной коллектор осуществляется подача воздуха, предварительно воздух проходит степени очистки (воздушные фильтры). После поступления воздуха, впускной клапан закрывается.
  5. Отработанные газы движутся через турбину ДВС и создают давление на ротор.
  6. В этот момент скорость вращения турбины вала турбины очень высока, достигает 1500 оборотов в секунду. От этого начинает вращаться ротор компрессора.

Цикл далее повторяется.

Интеркулер и форсунка

При сжатии плотность воздуха и температура увеличиваются. Это негативно сказывается на межремонтном периоде деталей двигателя. В связи с чем была разработано устройство, которое охлаждает горячий воздушный поток.

В зависимости от модификации дизельных двигателей, в цилиндре топливо может распыляться одной или двумя форсунками.

Устройство топливной системы

История создания дизельного двигателя началась в XIX веке. Именно тогда инженер Рудольф Дизель создал агрегат с воспламенением от сжатия. Первый дизельный двигатель работал на обычном керосине.

Ученые использовали различные виды топлива, для получения лучших результатов. Мотор работал на пальмовом и рапсовом масле, на сырой нефти, позже стали использовать мазут и солярку.

ПОСМОТРЕТЬ ВИДЕО

Однако система вспрыска была несовершенна, что не позволяло применять дизельный ДВС на авто, которые работали на больших оборотах. Мощность первого дизельного двигателя была не очень высокой, но постепенно проблема была решена.

Первые машины с дизелем появились только в 20 гг. XX ст. Это были грузовики и общественный транспорт. Еще через 15 лет появились первые легковые, но они не были широко распространены. История дизельного двигателя начала меняться только с 70 –х гг. В это время как раз и появился компактный ДВС.

Турбина и интеркуллер

Турбина позволяет повысить производительность ДВС. Топливо полностью перегорает в камере, в результате повышается мощность мотора. Турбокомпрессор обеспечивает большое поступление воздуха с самых низких оборотов. Благодаря тому, что дроссельная заслонка попросту отсутствует в этой конструкции, это позволяет полнее наполнить цилиндры.

  • Фейсбук
  • Гугл+
  • ЖЖ
  • Blogger

В двигателях с турбиной сжатый воздух сильно нагревается. Это не очень хорошо сказывается на турбонадуве – снижается эго эффективность, происходит потеря мощности. Интеркуллер – промежуточный охладитель воздуха, который охлаждает воздух, что способствует повышению его плотности и большей наполняемости цилиндров.

Благодаря слаженной работе турбины и интеркуллера мощность мотора возрастает на 15-20%.

  • Фейсбук
  • Гугл+
  • ЖЖ
  • Blogger

Устройство дизельного двигателя – основные детали

Такие движки обладают как рядом преимуществ, так и рядом недостатков. К первым можно отнести: принцип его работы идеально подходит для тяжелых грузовиков; он более экономичен по сравнению с бензиновым силовым агрегатом. Недостатки: сам процесс сгорания топлива равносилен взрыву, что уже само по себе не может быть достоинством; топливная аппаратура имеет достаточно сложную конструкцию, поэтому, если она выйдет из строя, вам хорошенько придется повозиться; развиваемая скорость будет меньше, чем при работе на бензиновых моторах.

Устройство дизельного двигателя представлено следующим образом. Начинается все с впускного клапана, посредством которого воздух может попасть в рабочие цилиндры. Поршень создает необходимое давление, чтобы попадаемый воздух нагрелся до требуемой температуры, а коленчатый вал воспринимает усилие, поступающее от поршня, и преобразует его в крутящий момент. Вот вкратце так и выглядит работа дизельного двигателя.

Тяжелые грузовые автомобили

Для тяжелых грузовых автомобилей пре­жде всего важна экономичность, поэто­му здесь необходимо применять только дизели с системой непосредственного впрыска топлива (рис. 2 «Дизель тяжелого грузового автомобиля«), Частота враще­ния коленчатого вала этих двигателей до­стигает величины 3500 мин-1.

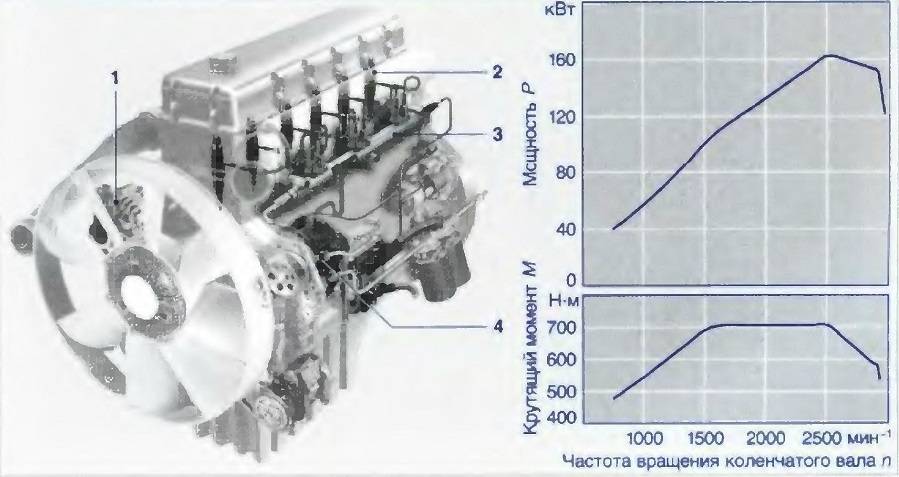

Рис. 2. : 1. Генератор; 2. Форсунка; 3. Аккумулятор топлива; 4. ТНВД.

Ограничения норм токсичности отработавших газов для грузовых автомобилей также стано­вятся все более жесткими. Это означает

как высокие требования к существую­щим системам впрыска, так и необходи­мость разработки новых систем очистки и нейтрализации отработавших газов.

Плюсы и минусы дизельного мотора

Как и любой другой тип силового агрегата, дизельный мотор имеет положительные и отрицательные черты. К «плюсам» современного дизеля относят:

  • экономичность;
  • хорошую тягу в широком диапазоне оборотов;
  • больший, чем у бензинового аналога, ресурс;
  • меньшее количество вредных выбросов.

Дизель не лишен и недостатков:

  • моторы, не оснащенные свечами накаливания, плохо заводятся в мороз;
  • дизель дороже и сложнее в обслуживании;
  • высокие требования к качеству и своевременности обслуживания;
  • высокие требования к качеству расходных материалов;
  • большая, чем у бензиновых движков, шумность работы.

Дополнительные системы, необходимые для ДВС

Двигатель автомобиля сравнивают с человеческим сердцем. Сердце не может функционировать без взаимодействия с другими органами в организме. Так и двигателю для нормальной работы нужно несколько дополнительных систем.

Конечно же, большинство двигателей не может работать без трансмиссии, потому что эффективен ДВС только в узком диапазоне оборотов. Впрочем, сейчас активно ведутся разработки по созданию гибридных двигателей, которые всегда должны работать в оптимальном режиме.

Двигателю нужны система зажигания, выхлопа и охлаждения. О последней стоит поговорить более подробно.

История создания дизельного двигателя.

Для начала напомним, что дизельный двигатель – это уникальный механизм, направленный на получение энергии внутреннего сгорания. Спектр используемого топлива для дизелей очень широк, и включает в себя даже растительные варианты горючего (масла и жир).

Предпосылкой для создания дизельного двигателя стала идея цикла Карно (1824 г.), которая заключалась в процессе теплообмена с максимальным КПД на выходе. Более современный вид эта идея получила в 1890 году, когда знаменитый Рудольф Дизель создал практический образец реализации цикла Карно, а в 1892 году, он уже получил патент на создание данного вида двигателя. Первый действующий образец движка был создан Дизелем в начале 1897 года, а в конце января он уже подвергся испытаниям.

В начале своего пути, дизельный двигатель значительно уступал паровому в плане размеров, и не имел успеха в практическом применении. Первые образцы двигателей работали исключительно на легких нефтепродуктах и маслах. Но были попытки запускать двигатель и на угольном топливе, что повлекло за собой полный провал, из-за проблем с подачей угольной пыли в цилиндры.

В 1898 году, в Петербурге также был сконструирован двигатель, который по своему принципу был полностью схож с дизельным. В России данный тип механизма получил название «Тринклер-мотор», который по своим характеристикам, согласно испытаниям, был гораздо более совершенным, чем немецкий аналог. Преимуществом «Тринклер-мотора» стало использование гидравлики, которая значительно улучшала показатели по сравнению с воздушным компрессором. Плюс, сама конструкция была в разы проще и надежнее немецкой.

В том же 1898 году, Эммануил Нобель выкупил права на производство дизельного двигателя, который был усовершенствован, и работал уже на нефти. А на рубеже веков, гениальный российский инженер Аршаулов, изобрел уникальную систему – топливный насос высокого давления, что также стало прорывом в процессе усовершенствования дизельного двигателя.

В двадцатых годах 20-го века, немецкий ученый Роберт Бош провел еще одно усовершенствование топливного насоса высокого давления, а также создал уникальную конструкцию бескомпрессорной конструкции. С тех пор, дизельные двигатели начали получать массовое распространение, и использоваться в общественном транспорте и железной дороге, а 50-60-е годы, дизельные двигатели массово используются при сборке обычных пассажирских автомобилей.
