Устройство коробки – автомат: как работает автоматическая КПП

Как не следует пользоваться АКПП

Чтобы не допустить выхода из строя трансмиссии, нужно подробно изучить инструкцию коробки автомат и учитывать следующие правила:

Буксировка машины с АКПП не допускается. На классических трансмиссиях отсутствует жесткая связь колес машины с силовым агрегатом, поэтому завести мотор буксировкой в принципе не получится.
При езде на высокой скорости, пытаясь переключить рычаг АКПП, следите за передачами. Если вы едите быстро и случайно переключитесь на первую или вторую скорость, то машина резко затормозит, произойдет рывок. Это чревато серьезным заносом и аварией.
Во время езды переключение положений селектора АКПП не допускается. Если включен режим Драйв, то переводить рычаг в положение нейтральной передачи или парковки нельзя, это приведет к поломке агрегата.
Если транспортное средство останавливается на уклоне, надо обязательно включить ручной тормоз. Иначе можно повредить блокирующее устройство.
Включение нейтральной передачи при движении в условиях пробок допускается только в жару. При высоких температурах прогретая трансмиссионная смазка быстрее охладиться, но постоянное использование нейтральной скорости нежелательно. Ее активация актуальна при необходимости перемещения транспортного средства в экстренных случаях.
Не рекомендуется экспериментировать с разными маслами, особенно — с добавками в смазочный материал. Если присадки не соответствуют техническим особенностям трансмиссии, их использование приведет к нежелательным последствиям. При замене расходного материала ознакомьтесь с требованиями, предъявляемыми автомобильным производителем к использованию масла.
Исключите пробуксовку колес. Это требование актуально для зимы, когда на улице преобладает гололед либо снег. Особенно пробуксовывать нельзя на асфальте

Современные машины оснащаются антипробуксовочными системами, что важно для автоматической трансмиссии. Если автомобиль застрял в снегу, воздействие такой системы надо свести к минимуму, но отключить полностью ее не получится.
Всегда следите за сроками технического обслуживания агрегата, которые указываются производителями.

Нельзя брать на буксир другие машины или прицепы, автоматические трансмиссии на это не рассчитаны

У агрегата имеется определенный резерв прочности. И если сразу коробка передач не выйдет из строя, то со временем эксплуатация авто в условиях высоких нагрузок приведет к появлению неполадок. Если вы планируете использовать прицеп, то воздержитесь от покупки машины с АКПП или покупайте кроссовер либо внедорожник.

5 самых ломучих АКП: не связывайтесь с ними!

На самом деле очень многое в судьбе коробки зависит от манеры езды конкретного водителя и условий эксплуатации.

Коробка передач — второй по цене и значению агрегат автомобиля после двигателя. От его надежности зависит удобство и сама возможность эксплуатации автомобиля, а также стоимость при продаже вашей ласточки. Совсем уж плохих автоматических коробок передач нет. Ну не могут солидные фирмы (а другие и не в состоянии обеспечить массовые продажи своих автомобилей на нашем рынке) делать откровенно плохие механизмы! Просто при создании некоторых агрегатов не полностью учли определенные особенности эксплуатации. Например, то, что на кроссовере кто-то поедет в лес по колее, оставленной лесовозом, что на бюджетной легковушке с каждого светофора будут стартовать как в последний раз.Мы рассмотрим самые распространенные на нашем рынке автоматы. Раз массовые, значит, какому-то проценту владельцев не повезло, и это они поднимают на форумах «девятый вал», жалуясь на плохую трансмиссию. При этом множество владельцев таких же автомобилей ездят и радуются: они не знают ни о неисправностях, ни даже о тех форумах и клубах.

7-ступенчатая роботизированная DSG (DQ200)

Самой проблемной из всех фольксвагеновских коробок передач является 7-ступенчатая DQ200 с двумя сухими сцеплениями. Она появилась в 2006 году. Ставили агрегат на многие автомобили Volkswagen, Audi, Skoda и Seat.

Golf, Jetta, Octavia, Passat, Ibiza, Leon — вот далеко не полный перечень моделей, на которых концерн внедрил «робота-терминатора». Спроектировали DSG7 в свое время вдогонку к гораздо более надежной и ресурсной коробке передач с двумя сцеплениями мокрого типа. Основными претензиями к коробке с двумя сухими сцеплениями были грубые, дерганые переключения передач, вибрации и быстрый износ дисков сцепления. При этом наихудшие результаты показывала семиступенчатые коробки, выпущенные до начала 2014 года.

Hydra-matic GM 6T30/6T40

В России коробки Hydra-matic GM 6T30/6T40 встречаются на автомобилях Chevrolet Cruze, Aveo, Cobalt, а также на моделях Opel Astra J, Mokka, Antara.

Вариатор Jatco JF011E

Не все автолюбители в стране благосклонно относятся к самому массовому вариатору — Jatco JF011E. На свои автомобили их устанавливают Nissan, Renault, Mitsubishi, Citroen, Peugeot, Dodge, Jeep и Suzuki.

ВАЗовская АМТ — роботизированная коробка передач с одним сцеплением

АВТОВАЗ впервые начал выпускать автоматическую коробку передач как модификацию обычной механики, только снабженной электроприводами переключения передач и сцепления. Коробка получила название АМТ и была преподнесена как прорыв в отечественном автомобилестроении. Бестселлер среди отечественных машин — Lada Vesta практически с самого начала производства стала комплектоваться этой коробкой передач.

Гидромеханическая DP0/DP2

Многие автолюбители, пострадавшие от капризов четырехступенчатой гидромеханической коробки передач DP0, считают ее конструкцию местью французов за Ватерлоо.

Что такое коробка автомат

Что такое акпп — это сокращенное название от Автоматическая Коробка Переключения Передач, позволяет водителю не производить переключение передачи вручную при наборе скорости автомобилем либо её снижении, умная электроника делает это за него, выбирая оптимальный момент включения повышенной передачи либо момент для включения пониженной передачи, водителю остаётся только выбрать направление на селекторе переключения вперед или назад и нажать на педаль тормоза или газа в зависимости от потребности, педаль сцепления при такой коробке — отсутствует, есть только газ и тормоз.

Вот, к примеру, обычные фото некоторых видов автоматических трансмиссий автомобильных КПП. Для многих приверженцев механики эти символы ничего не говорят, а лишь только больше их запутывают и отдаляют от АКПП.

Поэтому давайте попробуем развеять туман сомнений и незнания, путем разъяснения значений каждого символа на АКПП:

  1. Р – на английском переводится как Parcking, парковка или стоянка. В этот режим автомобиль переводится только лишь после полной остановки. Если вы стоите с бугра, то рекомендуется сначала установить автомобиль на ручник и лишь потом перевести рычаг в положение Parcking, после чего уже можно покидать авто и уходить по своим делам
  2. R – дословно Reverse, обратно, назад — то есть обычная задняя передача, включаете в том случае когда есть необходимость ехать задним ходом
  3. N – переводится как Neutral то есть нейтраль, нейтральная скорость, в основном её применяют для буксировки автомобиля, обычно когда стоят в пробке рекомендуется удерживать педаль тормоза не переводя автомобиль в положение нейтралки – так как это не механическая коробка, но тем не менее многие владельцы АКПП при стоянки особенно в пробках переводят рычаг в положение N, ведь согласитесь что держать ногу на педали по 20-30 минут ну совсем уж как то не комфортно
  4. D или A – можно встретить оба этих обозначения Drive или Automate что по сути то же самое, то есть в это положение вы переключаетесь когда вам необходимо ехать, выжали тормоз, поставили рычаг скорости в положение D или A и просто нажимаете педаль газа плавно отпуская педаль тормоза и все движение начато, теперь нет нужды переключать ручкой, просто регулируете скорость вашего движение усилием нажатия ногой на педаль газа в вашем автомобиле
  5. L или B (l , 1 , 1L ) – некоторые виды АКПП оснащаются и дополнительными функциями (Low или Bottom) что дословно можно перевести как медленно или первая передача. Используется, как правило, на гололеде, очень крутых спусках или подъёмах в горку или для торможения двигателем
  6. B или попросту Block зачастую обозначает блокировку дифференциалов, как правило на джипах или полноприводных авто, в каких случаях включается лучше прочитать в мануале именно к вашей модели автомобиля
  7. 2 или 2L, 3 или D3, 4 или D4 – означает ограничение переключение скорости коробкой, то есть поставили на 2 – значит коробка не переключится выше второй передачи как сильно бы вы не давили на газ, поставили в режим 3 – выше третей передачи коробка не переключится что бы вы не делали с педалью акселератора, так же и 4 – выше четвертой скорости переключение происходить не будет, например у вас 6 ступеней в коробке, вы установили в режим 4 – значит автомобиль сам переключится с 1 по 4 передачу, авто на 5-и 6 уже переключаться не будет

Обозначения на коробке автомат

Вопрос использования АКПП остается сложным для многих водителей, но перед его детальным изучением важно принять во внимание базовые режимы устройства, а именно – рассмотреть, сколько разных цифр и букв может быть на автоматической коробке передач, за что они ответственны, и какие опции определяют. Данные обозначения различны в зависимости от вида автомобиля. Итак, рассмотрим основные элементы

Итак, рассмотрим основные элементы

Итак, рассмотрим основные элементы.

2L или просто 2

Эти буквы и цифры на АКПП характеризуют движение вперед не быстрее, чем на 2-й передаче. Применяется режим на горных и извилистых трассах, а также при условии отсутствия нормального покрытия.

3

Эта комбинация цифр и букв на АКПП имеет тот же смысл, что и предыдущее обозначение, только не выше третьей скорости.

Драйв на АКПП, движение вперед посредством автоматического режима передач, происходит включение всех скоростей – от 1-й до максимальной. Диапазон значений D определяет автопереключение с 1-й по последнюю (максимальную).

E – economic

Если есть такие буквы, это говорит об экономичном режиме в работе автоматической коробки передач, при котором наблюдается плавное движение, если сравнивать с другими режимами. Основное достоинство – возможность экономии топлива из-за ограниченного диапазона оборотов двигателя.

KICK Down

Этот режим нужен при необходимости получить высокие значения параметров ускорения, например, при обгоне. Если нажать педаль управления и сделать это до упора, можно перейти в данный режим.

При срабатывании кик-дауна АКПП переключает самую низшую передачу, которая возможна на данный момент, тем самым позволяет осуществить мгновенный разгон. В общем кик-даун – это переключение на пониженную скорость.

L или B

Набор букв означает понижение передачи АКПП, плавное движение, торможение посредством двигателя. Сочетание таких букв и значений на автоматической коробке передач позволяет ездить на первой передаче и испытать возможности тяги агрегата, установленного на авто. Торможение двигателем в данном режиме осуществляется более эффективно, это значит, что можно использовать режим в области спусков и подъемов.

Может быть обозначение «I», что означает не «И» – английскую букву, а прописную L.

M (Manual)

Если имеются эти буквы, это означает наличие ручного управления АКПП, есть обозначение со знаками «+» и «-». В первом случае осуществляется повышение передачи автоматической коробки передач в принудительном режиме, во втором – снижение.

N

Нейтральная позиция – это та, в которой нет управления колес посредством автоматической функции передач. При данной позиции отключаются основные элементы управления. Происходит выключение механизма блокировки выходного вала и обеспечение свободного передвижения автомобиля.

OD – Over Drive

Переход на наиболее высокую скорость, которая есть в автоматической коробке. Если предусматривается экономичная и размеренная езда на магистрали, то рекомендуется использовать именно этот режим.

P – Parking

Данная комбинация характеризует парковку и автоматическую блокировку карданного вала за счет корончатой шестерни внутри АКПП автомобиля. Эту позицию стоит выбрать, если планируется стоянка автомобиля в течение продолжительного времени. Parking – это стояночный тормоз.

S – Sport

Предполагает езду в спортивном режиме, а также возможность переключения передач вкупе с более высокими оборотами. При этом показателе мощность используется максимально.

W – Winter

Предполагает зимний режим с применением специального переключателя. Используется традиционно в зимнее время года, когда необходимо плавно тронуться с места, не повредив работу двигателя и других систем машины.

Аварийный режим автоматической трансмиссии не имеет в составе букв и становится активным, если система управления терпит общие неисправности. Такие явления чреваты серьезными поломками и неисправной работой блока управления. Благодаря применению режима, автомобиль может спокойно доехать до собственного гаража или до станции технического обслуживания. Обычно режим предполагает включение одной передачи с последующим запретом других переключений. Ее номер обычно имеет соответствие с передачей, на которой соленоиды переключения выключены.

Каждый набор цифр и букв на АКПП характеризует определенный режим. Учитывая данную информацию, водитель сможет выбрать оптимальный стиль вождения и повысить комфорт передвижения.

Вариатор или автомат – что лучше?

После того, как мы изучили сильные и слабые стороны автоматических коробок переключения передач, можно вернуться к рассмотрению вопроса о том, что же лучше – вариатор или автомат? Но однозначного ответа на него не существует.

Сторонники автоматов опираются на достаточно высокую надежность таких коробок, их удобство, наличие различных режимов работы и возможности самостоятельного переключения. Вариаторы они хают за шум в салоне, невысокий ресурс и периодические перегревы, что прямо ведет к дорогостоящему ремонту, а то и замене КПП.

С другой стороны, сторонники вариатора прямо говорят, что после езды на авто с такой коробкой, даже самые плавные автоматы кажутся “дерганными”. Кроме того, вариаторы имеют более низкий расход топлива. Что же касается более высокой стоимости ремонта и частых поломок, то на эти аспекты многие продолжают закрывать глаза.

Тем не менее, как нам кажется, в этой борьбе предпочтение следует отдать классической коробке-автомат (гидротрансформатору). Да, вариатор более плавный и мягкий, а DSG шустрее и экономичнее. Но вариаторы требуют спокойного стиля езды (да их и надежность оставляет желать лучшего), а недостатки преселективных КПП, на наш взгляд, значительно перевешивают все их достоинства.

Если трезво оценивать ситуацию, становится ясно, что на сегодняшний день, среди всех видов коробок-автомат, конструкция гидротрансформатора является наиболее отработаной и надежной, а многие её недостатки либо уже устранены, либо не являются критическими.

Принцип работы

Действует гидротрансформатор по замкнутому циклу. Так, поток АТФ-жидкости передается сперва на турбинное, а затем на реакторное колесо. Поскольку оба имеют лопасти определенной формы, скорость потока возрастает. Жидкость направляется в насосное колесо и увеличивает его обороты. Таким образом, возрастает и крутящий момент. Наиболее высокие значения момента достигаются обычно на минимальной скорости (то бишь когда включена первая передача).

С ростом оборотов двигателя скорость вращения обеих колес выравнивается. При этом включает в действие блокировочная муфта. В таком случае мощность передается напрямую к механической коробке передач. Блокировка гидротрансформатора происходит на каждой из передач, когда выравнивается скорость вращения турбинных и реакторных колес.

Отметим, что в некоторых автоматических коробках передач принцип блокировки несколько иной. Так, в АКПП есть режим с проскальзывающей муфтой. Он позволяет предотвратить полную блокировку. Где этот режим используется? Это необходимо в условиях разгона и высоких нагрузок. Также этот режим позволяет снизить расход топлива и с ним осуществляется более плавное переключение скоростей.

Обозначения на панели

Коробка автомат принцип работы которой очень прост, имеет панель с буквенными символами и цифрами. Для управления АКПП стоит разобраться в них. Обозначения могут меняться в зависимости от марки машины.

 Р – паркинг. Включается во время парковки машины. Это своего рода стояночный тормоз, в котором есть блокировка вала.

 R – задняя скорость. Включается во время начала движения авто назад.

 N – в «народе» называется «нейтралка». Если автомобиль стоит на нейтральной скорости, то его колеса не заблокированы. В случае чего, машина может «покатиться».

 D – обозначает движение вперед.

 А – автоматический режим.

 М – имитация механической коробки передач в упрощенном режиме.

 L и В – пониженная передача.

 S – спортивный режим.

 W – «зимний» режим, позволяющий трогаться со 2-й передачи.

 OD – ускоренный режим.

 E – экономичный режим.

Прежде чем узнавать, как работает коробка автомат, а также, что обозначают те или иные символы на панели, необходимо прочесть руководство по эксплуатации. Для разных моделей авто значение букв может отличаться. К примеру, иногда В – обозначает блокировку, а L переводится как «Lock», что означает «замок».

Первая самостоятельная поездка начинающего водителя

Первый выезд на дорогу без сопровождения – это всегда страшно для новичка. Самое главное – это сохранять спокойствие в любой ситуации и быть уверенным в своих действиях. Опасностей на дороге для начинающих предостаточно: опытные автомобилисты часто обгоняют медленных водителей, при этом подрезают, поджимают, стараются втиснуться в дистанцию между новичком и передним автомобилем.

Запомните несколько правил, соблюдение которых поможет вам справиться с первыми самостоятельными выездками на дорогу.

  • Для первой поездки выберите маршрут, который вы знаете лучше всего.
  • Практиковаться лучше всего в раннее время, когда трафика на дороге меньше всего.
  • Старайтесь парковать машину так, чтобы с этого места можно было легче всего выехать.
  • Если машина заглохла и не заводится, с ней что-то случилось, не паникуйте. Включите аварийку, выйдите из автомобиля и оцените ситуацию. Если с данной проблемой самостоятельно справиться сложно, то позвоните инструктору,хороший учитель всегда будет рад проконсультировать своих учеников.

В заключение хочется сказать: не бойтесь учиться, будьте целеустремленными. Анализируйте дорожную ситуацию, внимательно осматривайтесь по сторонам. И самое главное, при обучении вождению не нужно торопиться. Как говорится, тише едешь, дальше будешь. Верьте в себя!

Новые статьи

  • Как правильно тормозить на механике? Виды торможения
  • Езда на автомате для начинающих водителей. Основные режимы АКПП

Самые удачные роботизированные коробки

Новые технологии постоянно развиваются. Коробки «робот» имеют на рынке большой спрос. Почему так происходит? Дело в том, что некоторым водителям совершенно не нравится автомат. Они чувствуют запоздание скоростей, что не дает насладиться мощью авто в полной мере.

Именно поэтому многие производители стараются совершенствовать АКПП и МКПП. В результате их работы появилась роботизированная коробка. Приведем список самых удачных КП, выпущенных разными концернами.

DSG

Разработки компании Volkswagen всегда считались инновационными. Сегодня под брендом производятся две коробки, имеющие 6 и 7 ступени переключателя. Первая модель считается более технологичной, чем вторая. Ее устанавливают на премиальные машины.

К преимуществам коробки относят экономичность. Во время переключения передач не возникает посторонних шумов. Дизельный и бензиновый агрегат работают одинаково хорошо. Единственным недостатком DSG считается технологическая сложность. Для обслуживания коробки водителю придется посещать специальные станции. Других недостатков у коробки нет.

Multimode

Коробка Multimode была создана компанией Тойота. Она обладает двумя сцеплениями, поэтому функционирует лучше, чем механика и автомат. Основными преимуществами является экономичность, комфорт и простота.

Данная модель коробки считается универсальной. Она применяется с разными типами двигателя. Однако у РКПП есть ограничения – она несовместима с внедорожниками. Под каждый двигатель настраиваются индивидуальные настройки.

Японский производитель грамотно «настроил» свою продукцию. При любых настройках двигатель работает слаженно и без частых поломок.

Easytronic

Роботизированные технологии впервые начал использовать Опель. Компания выпустила коробки Easytronic. Разработчики считали, что новинка заменит собой автоматические коробки, которыми оснащены автомобили, продаваемые в Европейских странах. Но этого не произошло. Разработанные агрегаты сегодня устанавливаются лишь на Corsa.

Существует ряд нюансов, которые не позволяют ставить РКПП на остальные машины. Во-первых, их технология очень похожа на МКПП. Во-вторых, переключение скоростей возникает резко. В-третьих, отсутствует интеллектуальная система. Таким образом, «робот» не дает водителю ехать так, как хочется.

Обслуживание и ремонт автоматической коробки передач

Стоит отметить, что каждая АКПП вне зависимости от года выпуска и числа ступеней, нуждается в периодическом обслуживании. Данная операция предполагает замену масла. В автоматической коробке передач оно подвергается более высоким нагрузкам, поскольку циркулирует в системе под давлением и позволяет передавать крутящий момент. регламенты у каждого производителя разные. Однако в среднем замена масла должна осуществляться каждые 60-70 тысяч километров.

Каким способом можно осуществить замену? Всего есть два метода:

  • Частичная. В данном случае масло меняется не полностью. Так, сперва из сливного отверстия выливается старая жидкость. Обычно ее объем составляет не более 50 процентов от заправочного. После этого через щуп в коробку заливается новое масло. Его объем должен быть идентичным тому, который был слит ранее. Плюс данного метода в том, что его можно осуществить своими руками. Для этого нужна лишь яма и трубка-удлинитель. Но недостаток тоже есть. Ввиду того, что масло сливается не полностью, замену нужно производить вдвое чаще. Таким образом, в случае частичной замены коробка требует внимания не каждые 60, а 30 тысяч километров пробега.
  • Полная. В данном случае задействуется специальное вакуумное оборудование. Насос выкачивает из системы весь объем масла, параллельно загоняя новое. Это более правильный метод замены, но в нем есть пара минусов. Так, данный способ невозможно применить своими руками. К тому же стоимость такой замены будет в несколько раз выше. Ведь помимо расходов на работу мастера, потребуется закупить больше АТФ-жидкости. Обычно при заправочном объеме в 8 литров для замены требуется около 12 л.

Теперь о ремонте. Наиболее безобидной операцией считается замена сальников и прокладок. Как правило, об износе уплотнительных элементов свидетельствует течь масла на корпусе коробки. Одна из наиболее частых операций – это замена прокладки поддона автоматической коробки передач.

Есть и более серьезные методы ремонта. Так, со временем может загрязняться гидроблок. Обычно это грязь от пакетов фрикционов. В результате золотники перестают нормально функционировать, и коробка начинает пинаться. Технология ремонта заключается в разборке гидроблока и замене вышедших из строя золотников. В некоторых случаях помогает лишь чистка гидроплиты.

Ремонт может потребоваться и в случае неисправности соленоидов. Причина их выхода из строя банальна. Это мелкие отложения в масле, которые каким-либо образом попали из фильтра на клапаны. В итоге последние начинают заедать и неправильно работать. Ремонт заключается в замене бронзовых втулок и колец соленоидов.

Если вовремя не устранить данную проблему, возрастет зазор между кольцом и корпусом вала. Из-за этого в щель будет сочиться масло. А так как давление в блоке упадет, насос вынужден более интенсивно качать масло (чтобы сжать фрикционы). Это происходит до тех пор, пока насос АКПП полностью не выдохнется. Характерным признаком изношенного насоса является повышенный гул и вой при работе АКПП.

Также выйти из строя может электронный блок управления коробки. Из-за этого электроника не может подавать правильно сигналы на исполнительные устройства. Коробка не в состоянии переключить передачу при высоких оборотах либо переключения осуществляются с рывками. Также коробка может вставать в аварийный режим. Ремонт АКПП в данном случае заключается в замене блока либо восстановлении шлейфов в случае их повреждения.

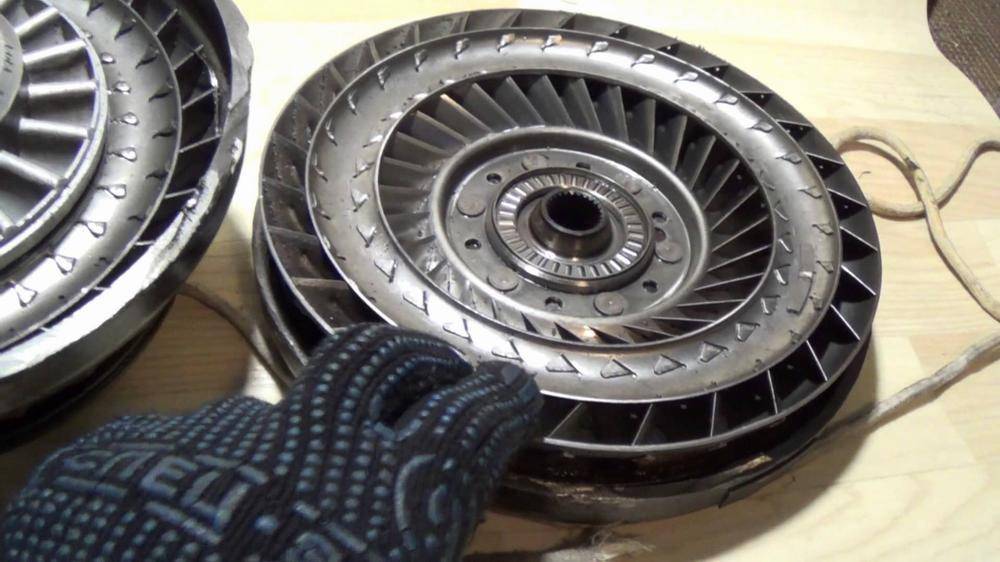

Как работает гидротрансформатор?

Гидротрансформатор состоит из следующих основных элементов:

  • насоса или насосного колеса;
  • турбинного колеса;
  • плиты блокировки;
  • статора;
  • обгонной муфты.

Чтобы понять, как работает автоматическая коробка передач, нужно в целом представлять ее устройство. Так, насос механическим соединением связан с двигателем. Турбинное колесо соединяется с валом КПП при помощи шлицов. При вращении насосного колеса при работающем двигателе создается поток масла, который вращает турбинное колесо гидротрансформатора.

Не помешает знать когда менять масло в автоматической коробе передач.

В этом случае гидротрансформатор выполняет роль обычный гидромуфты, посредством жидкости лишь передавая от двигателя на вал автоматической коробки крутящий момент. При увеличении оборотов двигателя сколь-нибудь существенного увеличения крутящего момента не происходит.

Для преобразования крутящего момента схема автоматической коробки включает статор. Принцип работы заключается в том, что он перенаправляет поток масла обратно на крыльчатку насоса, заставляя ее быстрей вращаться, увеличивая крутящий момент. Чем скорость вращения турбинного колеса по отношению к насосу меньше, тем большая остаточная энергия передается статором посредством возвращаемого масла на насос. Соответственно крутящий момент увеличивается.

Основы работы турбины и насоса АКПП

Турбина всегда вращается медленнее, чем насос. Максимальное соотношение скоростей вращения насоса и турбины достигается при неподвижном автомобиле, уменьшаясь при увеличении скорости транспортного средства (ТС). Связь статора с гидротрансформатором осуществляется через обгонную муфту, способную вращаться лишь в одном направлении.

Лопатки турбины и статора имеют особую форму, за счет чего поток масла перенаправляется на обратную сторону лопаток статора. При этом статор заклинивает и, оставаясь неподвижным, он передает на вход насоса наибольшую энергию масла.

За счет такого режима работы гидротрансформатора обеспечивается максимальная передача крутящего момента. Он увеличивается почти в три раза при трогании автомобиля с места.

При разгоне ТС турбина относительно насоса проскальзывает все меньше до наступления момента, когда колесо статора подхватывается потоком масла, начиная вращаться в направлении свободного хода обгонной муфты. Устройство при этом начинает работать как обычная гидромуфта, не увеличивает крутящий момент. В этом режиме КПД гидротрансформатора не превышает 85%. Такой режим работы сопровождается выделением избытка тепла и повышением расхода топлива.

Назначение блокировочной плиты

Этот недостаток устраняется при помощи специального устройства — блокировочной плиты. Несмотря на механическую связь с турбиной, конструктивно она выполнена так, что может перемещаться вправо и влево. Это устройство включается в работу при достижении автомобилем высокой скорости. По команде устройство управления поток масла меняется таким образом, чтобы он прижимал блокировочного плиту к корпусу гидротрансформатора справа.

При этом турбина и насос связываются друг с другом механически. Для повышения сцепления на внутреннюю сторону корпуса гидротрансформатора наносится специальный фрикционный слой. Таким образом двигатель связывается с выходным валом автоматической коробки. Естественно такая блокировка сразу выключается даже при незначительном торможении автомобиля.

Выше был описан лишь один из способов блокировки гидротрансформатора. Однако любой другой способ преследует ту же самую цель — предотвратить проскальзывание турбины по отношению к колесу насоса. Обычно описанный режим действия в различных источниках называется Lock-Up.

Работу гидротрансформатора для чайников будет проще понять, если вместо турбины и насоса представить два простых вентилятора, один из которых работает от сети, а другой вращается за счет создаваемого первым вентилятором потока воздуха. Только вместо воздуха здесь выступает масло, а лопасти первого вентилятора (насоса в случае АКПП) приводятся в движение не за счет электричества, а за счет механического соединения с валом двигателя автомобиля.
