Как работает вентилятор печки
Вентилятор системы обогрева салона автомобиля представляет собой обычный двигатель переменного тока. Это может быть как простейший осевой вентилятор, так и диаметральный вариант, который чаще всего устанавливается на современных автомобилях. Устройство внутренней части вентилятора печки ничем не отличается от устройства обычного электродвигателя переменного тока с возбуждением от постоянных магнитов.
Больший интерес для нас представляет работа электродвигателя на разных скоростях. Реализуется эта возможность включением в схему дополнительного сопротивления. Резисторы увеличивают сопротивление, что приводит к уменьшению протекающей в цепи силы тока. Следовательно, вентилятор начинает вращаться медленней. Номинал резистора определяет, насколько сильным будет падение тока в цепи. Последняя скорость вентилятора является прямой, поскольку в цепь не включено сопротивление. Это позволяет вентилятору отопителя оставаться работоспособным, даже если сопротивление вышло из строя.
Схема подключения
На рисунке показана простейшая принципиальная схема подключения вентилятора печки. Когда плюсовой вывод переключателя, защищенный предохранителем, замкнут с контактом H, ток протекает к электродвигателю напрямую, заставляя его вращаться с максимальной скоростью. Когда же плюсовой контакт замкнут с контактом V, ток течет через сопротивление, что снижает скорость вращения вентилятора.
Электродвигатель отопителя моделей ВАЗ 2108, 21099 имеет уже 3 скорости вентилятора. Когда плюсовой вывод переключателя режимов замкнут на 1 контакт, в цепь включены последовательно 2 сопротивления, поэтому скорость вращения электродвигателя будет минимальной. При подаче питания на второй контакт переключателя режимов ток будет протекать через один резистор, что будет соответствовать средней скорости вращения. Соответственно, 3 контакт предназначен для подачи питания в обход дополнительного резистора и соответствует самой быстрой скорости вращения. Именно такой принцип включения электродвигателя отопителя на большинстве автомобилей. Для лучшего понимания схемы предлагаем посмотреть видео.
Система автоматизированного управления
На схеме мы все так же видим дополнительный резистор, вот только теперь все команды передаются электровентилятору не напрямую от ручки переключения скоростей, а через блок управления системой отопления (№3). Также блок управляет электромагнитным клапаном рециркуляции салона и микромоторедуктором привода заслонки. В данной схеме используется лишь один датчик температуры в салоне, но в более продвинутых вариантах присутствуют также датчики температуры заборного воздуха, а также датчики, измеряющие в нескольких точках температуру подаваемого в салон воздуха.
Источник
Газовые обогреватели
Газовые отопители салона отличаются от рассмотренных выше «конкурентов» источником питания. В данном случае устройства работают на сжиженном газе.
Главные плюсы конструкций — простота исполнения, безопасность в применении, полная автономность от чего-либо. С таким отопителем можно не переживать за разрядку аккумулятора.
Кроме этого, продукты горения газа не отравляют пассажиров, а выводятся на улицу, что гарантирует безопасность даже длительного применения.
Принцип действия аппарата состоит в циркуляции потоков воздуха в автомобиле. Отдача тепла происходит за счет природной конвекции воздуха в машине.
Для более активного смешивания в кабине может монтироваться дополнительный вентилятор, имеющий небольшую мощность.
Газовые автономные отопители не вызывают проблем в процессе эксплуатации, у них нет вращающихся элементов, что обеспечивает максимальную надежность и безопасность.
Конструктивно прибор — система коаксиальных труб, когда каждая из последующих труб расположена внутри другой. По одной трубе идет чистый воздух из улицы, а по второй — выводятся отработанные газы.
Как следствие, воздух в кабине не используется и не выжигается. Все, что остается — тепло.
Устройство не зависит от работоспособности авто, поэтому даже при поломке двигателя или разрядке АКБ зимой (даже в чистом поле) можно включать аппарат наслаждаться теплом.
Средний срок применения таких устройств — около 14 лет.
Преимущества газовых автономных отопителей:
- доступная цена, обусловленная отсутствием электроники в устройстве;
- наличие системы климат-контроля, который есть в большинстве современных устройств. При этом всегда можно выставить и поддерживать оптимальный температурный режим;
- независимость от ресурсов автомобиля, что гарантирует работоспособность в любых условиях;
- возможность питания устройства от баллонов различной емкости — на 12 и 24 литра.
Основные правила эксплуатации:
- отопитель можно включать как на стоянке, так и в движении;
- для активации устройства достаточно открыть кран, через который подается газ, включить устройство и запустить его;
- отключение производится срабатыванием соответствующего тумблера.
К примеру, хороший вариант — SELENA PILOT-2 -E1. Для работы отопителя необходим только газ.
Мощность — около 2 кВт, отапливаемая площадь — до 20 кв. метров. Благодаря такой мощности его можно использовать не только для обогрева кабины, но и для прогрева пространства внутри кузова.
Применяются газовые автономные отопители везде, где необходимо автономное тепло — в автомобилях (грузовых и легковых), в гараже, при работе на спецтехнике и так далее.
Автономные жидкостные подогреватели
Предпусковой подогреватель дизельного двигателя
Жидкостные предпусковые подогреватели двигателя являются полностью автономными. Они устанавливаются в моторном отсеке автомобиля и могут работать на бензине, дизельном топливе или газе.
Устройство
Основные компоненты жидкостного предпускового подогревателя:
- электронный блок управления подогревателем (контроллер, отслеживающий температуру, перегрев, подачу топлива, воздуха и т. д.)
- топливный насос с топливопроводом
- воздушный нагнетатель, подающий воздух в камеру сгорания
- «котел», включающий камеру сгорания, теплообменник
- циркуляционный насос, прокачивающий охлаждающую жидкость
- реле, включающее вентилятор штатной «печки» для обогрева салона
- орган управления подогревателем (таймер, пульт дистанционного управления, GSM-модуль для запуска подогревателя по телефону).
Принцип работы
После запуска подогревателя с помощью органа управления топливный насос подогревателя подает топливо из топливного бака автомобиля в камеру сгорания подогревателя. В камере сгорания топливо смешивается с воздухом и воспламеняется свечой зажигания. В результате сгорания топлива образуется тепло, которое передается через стенки теплообменника охлаждающей жидкости автомобиля. Насос подогревателя прокачивает охлаждающую жидкость по малому контуру системы охлаждения — рубашке блока цилиндров и штатному отопителю салона. При достижении заданной температуры охлаждающей жидкости реле (при его наличии) включает вентилятор штатной «печки» для обогрева салона. Жидкостными подогревателями нельзя пользоваться в гаражах, не имеющих системы вентиляции. Потребление топлива составляет около 0.5 л в час в режиме полной нагрузки.
К преимуществам жидкостных подогревателей обычно относят возможность сесть в мороз в прогретый салон автомобиля с размороженными стеклами и сразу начать движение, не тратя время на прогрев. Кроме этого увеличивается ресурс двигателя, так как холодный запуск двигателя сильнее снижает его ресурс. К недостаткам относится высокая цена жидкостных подогревателей.
К недостаткам можно отнести тот факт, что во время работы, автономный подогреватель двигателя, циркуляционный насос, вентилятор салона автомобиля потребляют электрический ток от аккумуляторной батареи автомобиля. Если аккумуляторная батарея автомобиля уже слабая — это может привести к её быстрой разрядке.
Также можно использовать автономные подогреватели при движении автомобиля для помощи штатной системе обогрева в особо холодное время, когда автомобиль может просто выстывать на ходу, особенно полезным это может оказаться для автомобилей с дизельным двигателем, теплотворная способность которых ниже. Многие автопроизводители уже с конвейера выпускают автомобили с предустановленным автономным подогревателем двигателя.
Профилактика работы печки в салоне
Чтобы автомобильный обогреватель работал в полную силу и не подводил водителя в самый ответственный момент, нужно следовать нескольким простым советам по его эксплуатации:
- Радиатор должен содержаться в чистоте. Процедуру по очищению несильных загрязнений можно проводить с помощью пылесоса, а от засоров и отложений внутренних каналов можно избавиться с помощью промывки системы охлаждения двигателя.
- Необходимо использовать хороший антифриз, который считается залогом качественной и длительной работы не только печки, но и двигателя автомобиля.
- Нужно чаще менять воздушный фильтр для салона. В том случае, если вовремя не сменить его и не удалять загрязнения, то он создаст проблемы при прогревании салона, и, кроме того, вентиляция и кондиционирование в салоне автомобиля станут работать не на полную мощность. Такая процедура особенно рекомендована водителям и пассажирам, страдающим от аллергии.
Характеристика автономного отопителя
Устройство системы автономного отопления салона авто
Начнем с характеристик бензинового, дизельного или электрического АО на 12 Вольт. Необходимо отметить, что на практике бензиновый автономный отопитель является одним из самых надежных. При надобности водитель может активировать только обогрев салона, а не все элементы транспортного средства. Автономный отопитель может быть оборудован различными функциями, в том числе таймером, а также устройством предварительного запуска. При эксплуатации АО кабина или салон транспортного средства может быть прогрет за несколько минут.
Какое устройство АО (рассмотрим на примере дизельного агрегата):
- Узел с камерой сгорания. Этот компонент является одним из основных в работе системы.
- Автономный отопитель салона оснащается собственным бензопроводом, подключающимся в общую магистраль и питающего саму систему в зависимости от того, функционирует ли мотор или нет.
- Система выхлопа, которой оборудуется автономный отопитель салона, предназначена для выпуска отработавших газов. Выпуск газа может производится за подкрылки либо под мотор.
- В комплект устройства также входят фиксаторы для его установки в моторном отсеке.
- Одним из основных элементов конструкции, которым обладает стояночный отопитель, является блок управления. Этот компонент может быть кнопочным либо дистанционным, его монтаж осуществляется в салоне транспортного средства.
- Другие элементы, предназначенные для корректной работы системы в различных условиях. Их наличие зависит от конкретного производителя.
Это очень удобная вещь, которая, к тому же, продлевает ресурс вашему двигателю!
Принцип работы
Как же работает бензиновый или электрический стояночный отопитель на 12 или 24 Вольт? Принцип работы такой печки схож с принципом работы обычного фена — система просто подогревает попадающий в салон авто воздушный поток в результате сгорания топлива. В зависимости от типа системы, расход топлива при работе составляет в районе 100 грамм в час, но этот показатель может быть другим, в зависимости от производителя (автор видео — Александр Термокиров).
Принцип работы следующий:
- Сначала, благодаря вентилятору, загоняется холодный воздушный поток из салона транспортного средства.
- Этот воздушный поток греется в камере сгорания бензинового, дизельного или электрического АО на 12 или 24 Вольт.
- После подогрева воздух опять поступает в салон.
Виды
Что касается видов АО для автомобиля, то их может быть три, в зависимости от того, какую часть авто они будут греть:
Воздушный. Автономные воздушные отопители позволяют прогревать только воздух в салоне транспортного средства. Как правило, такой тип АО представляет собой традиционный вентилятор, просто нагревающий воздух.
Жидкостный. Стояночный отопитель жидкостного типа предназначен для прогрева охладительной системы, если она не запускается мотором
Также он может нагревать топливную систему, что не менее важно для автомобилей, работающих на двигателе.
Масляный. Такой стояночный отопитель предназначен для прогрева масляной магистрали транспортного средства
Эксплуатация такой системы позволит ускорить, а также упростить запуск силового агрегата в период холодов.
Комплект системы отопления салона
Также печки для прогрева кабины и салона автомобиля могут разделяться по способу питания:
- бензиновые, которые работают на бензине;
- дизельные, функционирующие, соответственно, на дизеле;
- электрические на 12 или 24 Вольт, питающиеся током.
Что такое автономный отопитель салона?
Автономный отопитель салона — устройство для обогрева внутреннего пространства автомобиля. Данный «помощник» пользуется наибольшим спросом у профессиональных водителей, дальнобойщиков и строительных бригад.
Все обогреватели для автомобилей делятся на следующие виды:
Устройства, предназначенные для прогрева внутреннего пространства машины (грузовой кабины, салона автомобиля, багажного отсека и так далее).
Данные изделия работают по принципу фена. Воздух пропускается через отопитель, нагревается и подается обратно.
Благодаря наличию регулировки у водителя есть возможность экономно затрачивать заряд АКБ и топливные ресурсы.
Наиболее популярные производители — Планар, Webasto, Belief и прочие.
На фото отопитель салона Планар.
Более функциональные устройства, которые обогревают сначала двигатель, а уже после — салон автомобиля. Данная особенность упрощает пуск транспортного средства в холодную погоду, когда температура воздуха ниже 0 градусов Цельсия.
Такие отопители могут получать управление с дистанционного пункта или программироваться заблаговременно на конкретное время. Популярные производители таких устройств — Бинар, Webasto, Eberspacher.
Стоит отметить, что автономные отопители салона могут работать от четырех разных источников питания:
- напряжения — 12 и 24 Вольта;
- газа (пропана);
- бензина;
- солярки.
Возможны и комбинированные варианты, когда устройству необходимо питание (12/24 Вольта) и один из видов топлива (бензин/дизель).
Правила монтажа отопителя в салоне
При самостоятельном монтаже отопителя в салоне необходимо придерживаться определенных правил и выполнять ряд рекомендаций. Дополнительная печка может быть установлена в разных местах салона автомобиля. Если салон небольшой, то оптимальным положением отопителя обычно становится переднее пассажирское сиденье, под которым легко размещается исполнительное устройство прибора. Это удобно как с технологической (минимизация жидкостных и воздушных коммуникаций), так и с эстетической (скрытость изделия) точек зрения. Для автомобилей с салонами большого размера дополнительный обогреватель лучше располагать в задней части машины. При таком расположении легче обеспечить условия равномерного распределения теплых воздушных масс внутри салона. Есть и минус: из-за значительного увеличения длины жидкостных магистралей в конструкции системы обогрева может понадобиться еще одна водяная помпа. Монтаж дополнительного отопителя в машину производится следующим образом:
- От основной печки к дополнительному устройству протягиваются шланги определенной длины. Шланги подсоединяются к печке таким образом, чтобы по всей системе образовалась последовательная цепь;
- При нехватке рабочего давления в систему охлаждения автомобиля встраивается вторая помпа;
- Дополнительная печка и остальные элементы системы устанавливаются с таким учетом, чтобы при их работе не происходило чрезмерного нагревания других частей и элементов салона. Если подобный нагрев все же происходит, для защиты таких мест используют различные теплоизоляционные материалы.
Как же работает предварительный прогрев двигателя
Прогрев мотора осуществляется за счет сжигания бензина или солярки из штатного топливного бака транспортного средства в камере сгорания прибора. Оборудование монтируется в двигательном отсеке и подключается к системе жидкостного охлаждения мотора.
С помощью насоса закачивается топливо в камеру сгорания. В камере сгорания топливо воспламеняется свечой. Нагретый котел отдает тепло охлаждающей жидкости нагнетаемой в устройство помпой, обеспечивающей циркуляцию хладагента по всей системе охлаждения мотора.
Параметры датчиков и таймера задаются с пульта управления (устанавливается время начала работы и выключения оборудования, температура). При наличии в автомобиле системы навигации, возможен запуск оборудования по мобильному телефону.
Когда охлаждающая жидкость прогреется, с дистанционного пульта можно включить вентилятор штатного отопителя, который нагреет салон к приходу водителя.
Жидкостная система потребляет порядка 0,5 литров горючего в час.
Минус системы
- При работе системы подогрева увеличивается расход энергии, что может привести к разрядке аккумуляторной батареи.
- Высокая цена
Плюсы
- Надежный пуск двигателя при любой температуре окружающей среды.
- Салон отапливается.
- Система потребляет меньше топлива, по сравнению с прогревом на холостых оборотах.
- Низкий уровень шума.
- Универсальность (возможно применение на всех видах двигателей внутреннего сгорания с системой водяного охлаждения).
Коротко о методах обогрева салона легкового автомобиля зимой: способы и реализация
Владельцы иномарок с топовыми пакетами опций могут не переживать по поводу быстрого обогрева. Стояночный подогрев Webasto или Eberspacher решают проблему практически «на корню». Немного сложнее выглядит дело у собственников более скромных машин, здесь придется ставить дополнительный обогреватель для создания комфортного микроклимата.
Доступные варианты
Любого интересующегося вопросом, как быстро прогреть салон автомобиля зимой, может смутить многообразие представленных для этого агрегатов. На самом деле, они классифицируются по способу теплоотдачи:
- Воздушные.
- Жидкостные.
Каждая из систем имеет автоматическое управление, регулирующее нагрев в определенных пределах, которые устанавливает автовладелец. Каждый из вариантов обладает как преимуществами, так и недостатками.
Жидкостные обогреватели
Такие устройства еще называются предпусковыми подогревателями. Их задача – нагреть охлаждающую жидкость, чем обеспечить щадящий старт мотора и прогрев кабины до комфортных температур. Работа прибора является ярким ответом на вопрос, нужен ли прогрев двигателя в зимних условиях.
Работа прибора и обогрев салона автомобиля зимой осуществляется автономно, за счет питания горючим как легкого, так и тяжелого типа. Основное преимущество – возможность программирования нагрева с помощью таймера и устранение проблем повышенного износа, связанных с пуском холодного двигателя.
Однако есть и «жирный» минус, перекрывающий все преимущества данного устройства. Система жидкостного обогрева имеет сложную конструкцию, поэтому ее установка возможна только в специализированных сервисах. Любая мелкая ошибка грозит обернуться серьезным пожаром.
Ну, и главное – это высокая цена оборудования и установки, качественный монтаж обойдется в сумму не менее 50 000 рублей. Вариант рационален для использования в коммерческом транспорте, владельцам легковых авто больше подойдет второй метод подогрева салона.

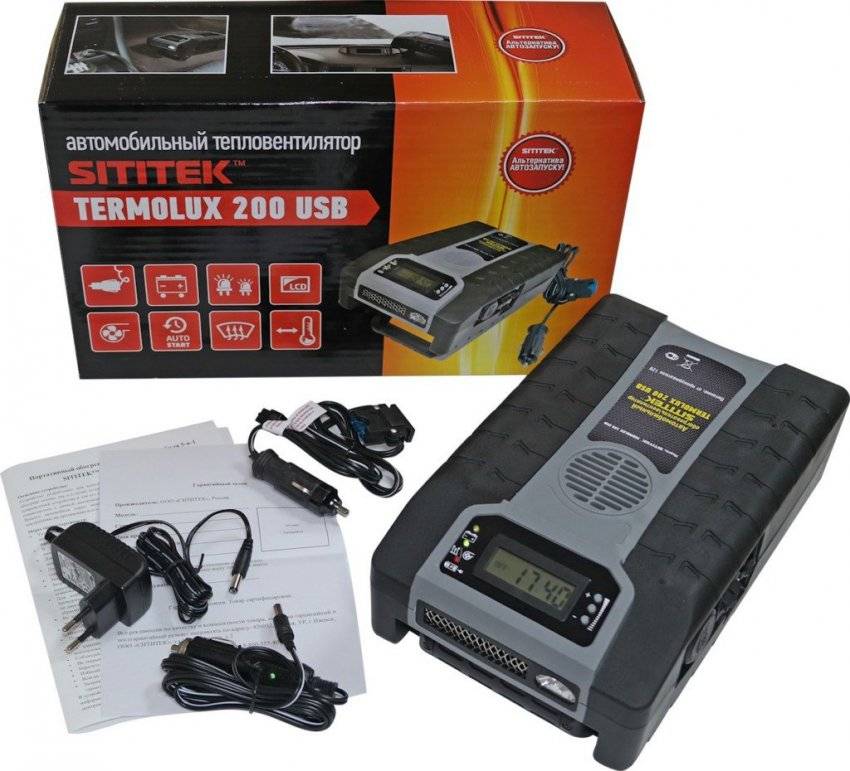

Воздушные обогреватели
Судя по отзывам о тепловентиляторах, такой способ отопления машины довольно популярен. Во-первых, не нужно тратить средства и время на трудоемкую установку, а во-вторых, прибор подключается в гнездо прикуривателя без каких-либо дополнительных соединений. Нагревательными элементами выступают:
- Спираль электрическая.
- Трубчатый электронагреватель (ТЭН).
- Нагреватель керамический.
Устройства, оснащенные первыми двумя элементами, встречаются все реже, потому что отличаются ненадежностью и большим энергопотреблением. А вот, тепловентиляторы на базе керамических элементов набирают все большую популярность. Они обеспечивают зимой качественный обогрев салона любого автомобиля и обладают целым рядом преимуществ:
- Не сжигают кислород и имеют плавную регулировку мощности.
- Быстро обогревают авто и пожаробезопасны.
- Дешевы, компактны и просты в установке.
- Могут работать в режиме вентилятора.
Несправедливо будет не учесть и негативные моменты, такие как шумность и зависимость от заряженности батареи. Некоторые автовладельцы устанавливают тепловентиляторы на напряжение 220 В, используя инверторы
Но здесь нужно с осторожностью подходить к выбору мощности прибора, чтобы не допустить полного разряда, после которого придется менять АКБ автомобиля
Рейтинг лучших автономных обогревателей авто с АлиЭкспресс
VEVOR 12 В 5 кВт
Габаритный дизельный обогреватель VEVOR 12 В 5 кВт
Мне нравится1Не нравится
Габаритный дизельный обогреватель, рассчитанный на грузовой транспорт и автобусы. Он представлен в нескольких цветовых решениях и выделяется среди подобных устройств облегчённым корпусом из алюминия.
Отопитель поставляется со сборочным монтажным комплектом. Он работает от сети в 12 В и потребляет около 5 кВт. Расход топлива в процессе работы незначителен, как и уровень шума – устройство оснащено шумоподавляющей системой.
Плюсы и минусы
возможность устанавливать на лодках;
хорошая комплектация;
подробная инструкция.
не имеет защиты от перегрева;
короткие нагревательные трубки.
Цена на отопитель доходит до 10 000 рублей.
Hcalory Diesel Air Heater
Мощный прибор Hcalory Diesel Air Heater
Мне нравитсяНе нравится
Мощный прибор, рекомендованный для установки в грузовиках, домах на колёсах, автофургонах и на лодках. Он оснащён пультом дистанционного управления и информативным ЖК-дисплеем.
Отопитель работает от 12 В. Он потребляет около 5 кВт и предназначен для эксплуатации во время стоянок. Прибор покрыт специальным составом, предотвращающим ожоги, и не выжигает воздух в кабине.
Плюсы и минусы
интеллектуальная система поддержания температуры;
гарантия 2 года;
автовыключение по таймеру;
экономичность;
гарантия от производителя на 2 года.
тонкая П-образная трубка;
много стяжек из пластика;
хлипкий пластик на корпусе.
Цена модели – 12 000 рублей.
Warmtoo All in one Mini
Габаритный Warmtoo All in one Mini
Мне нравитсяНе нравится
Габаритный и мощный вариант, предназначенный для дизельного транспорта. Он может устанавливаться в кабинах грузовиков, фургонов и домах на колёсах. Корпус прибора сделан из металла и пластика. Управление может осуществляться непосредственно на панели устройства или с помощью пульта.
Обогреватель рассчитан на широкий диапазон эксплуатационных температур – от -40 до +80 по Цельсию. Мощность прибора 8000 Вт, а необходимое напряжение сети составляет 12 В.
Плюсы и минусы
наличие ЖК-дисплея;
хорошая комплектация;
высокая теплопроизводительность;
экономный расход топлива.
нет хомутов на топливном насосе;
плохая прокраска нижней части прибора;
очень тонкий пластик.
Средняя стоимость устройства – 14 500 рублей.
Hcalory Car Heater
Новинка Hcalory Car Heater
Мне нравитсяНе нравится
Новинка появилась на рынке в прошлом году и быстро стала популярной. Дизельный обогреватель подходит для грузовых автомобилей, автобусов, лодок и фургонов. Он рассчитан на сеть в 12 В и потребляет немного топлива.
Прибор имеет ЖК-дисплей и пульт дистанционного управления. Кнопки на дисплее функциональны и помогают быстро настроить новый режим. Отопитель функционирует в нескольких режимах – мощность варьируется от 1 кВт до 8 кВт.
Плюсы и минусы
компактность
надёжность
экономичный расход топлива 0,1 литров/час;
максимальное расстояние управления – 100 метров.
хлипкий пластик;
высокий уровень шума;
часто выходящий из строя пульт.
Стоимость модели – 13 000 рублей.
FDIK 01
Компактная модель FDIK 01
Мне нравитсяНе нравится
Компактная и облегчённая модель с алюминиевым корпусом рассчитана на тепломощность 1500-5000 Вт. Она может работать от напряжения 12 и 24 В. Регулировка температуры осуществляется вручную и автоматически. Допустимо выставлять нужный режим, который будет поддерживаться системой.
Прибор экономично расходует топливо и эксплуатируется только во время стоянки. Он не сжигает воздух и быстро нагревает кабину автомобиля.
Плюсы и минусы
опция интеллектуального поддержания температуры;
наличие глушителя;
хорошая комплектация;
инструкция на русском языке;
пожизненная гарантия.
сильный нагрев корпуса;
встречается брак в топливном баке.
Продаётся прибор за 11000 рублей.
Итоговая таблица рейтинга
VEVOR 12 В 5 кВт
1
Alca 544200
1
KOTO EFB 220 12V 901
Earl Electronic Heizlufter
Теплоток v12
Webasto Air Top 2000 ST
Адверс 4ДМ2-24-S
Eberspacher Airtronic M D4 25.2113.05.0000
Airline Трио AAH-12-02
АВТОРАД ДО.4000.12.20.20
Eberspacher ZENITH-8000
Hcalory Diesel Air Heater
Warmtoo All in one Mini
Hcalory Car Heater
FDIK 01
Подводим итоги
Мы уже писали о том, сколько потребляет энергоносителя современные обогреватели для дачи и квартиры. Исходя из имеющихся расчетов, делаем вывод, что самым экономичным является дизельный обогреватель. Но разница между ним и газовым агрегатом минимальная. Значит, обратимся к другим характеристикам:
- метод нагрева;
- экологичность;
- безопасность.
По всем вышеупомянутым характеристикам выигрывает каталитический газовый прибор, который с уверенностью можно назвать самым энергосберегающим обогревателем. Помимо этого, начинали мы с того, что агрегат должен быть автономным. Этот фактор ставит последнюю точку в пользу уже озвученного варианта.
Автономность отопителя означает его независимость от других коммуникаций, то есть, наличие в агрегате всего необходимого для работы, в том числе, и определённого запаса энергоносителя. Такие устройства незаменимы в полевых условиях или при обогреве помещений, не оборудованных электро- и газоснабжением.
Рассмотрим несколько видов автономных теплогенераторов в ракурсе пригодности для отопления небольших строений – курятника, гаража и т.д.
