Барабанные тормоза: как они устроены и как их ремонтировать

Дисковые тормоза


Дисковый тормозной механизм с одним исполнительным цилиндром.

Дисковый тормозной механизм с одним исполнительным цилиндром.

В нашей стране дисковые тормоза массово появились вместе с Жигулями. До этого даже участвующие в ралли Москвичи попахивали после гонок горелыми барабанными тормозами. Дисковые тормозные механизмы первым делом начали ставить на передние колеса как более нагруженные тормозными силами. Поначалу дисковые тормоза конструктивно были сложнее, чем сейчас, и каждую тормозную колодку к диску прижимал свой индивидуальный цилиндр. С годами такая сложная конструкция осталась только на дорогих, скоростных или тяжелых автомобилях. А на массовых машинах стала применяться легкая, дешевая и простая однопоршневая конструкция. Диски все чаще начали использовать вентилируемые, что улучшает охлаждение деталей самого тормозного механизма и бережет от перегрева ступичные подшипники.


При сезонной перестановке колес удобно проверить остаточную толщину тормозных колодок. При сезонной перестановке колес удобно проверить остаточную толщину тормозных колодок.


Количество деталей современного дискового тормозного механизма переднего колеса невелико, что удешевляет производство и сборку.

Количество деталей современного дискового тормозного механизма переднего колеса невелико, что удешевляет производство и сборку.


Дисковые тормозные механизмы задних колес Chevrolet Cruze. Основной привод — гидравлический, стояночный тормоз — тросовый.

Дисковые тормозные механизмы задних колес Chevrolet Cruze. Основной привод — гидравлический, стояночный тормоз — тросовый.

Конструкция — проще не бывает. К вращающемуся диску выдвигающийся поршень гидроцилиндра прижимает две плоские тормозные колодки. Компенсация износа происходит автоматически, очень простым и надежным способом. Вообще, механизм не нуждается ни в каком обслуживании вплоть до полного износа колодок. Затем следует довольно простая процедура замены и никакой регулировки перед дальнейшей эксплуатацией.

Столь приятные и для производителя, и для потребителя характеристики дисковых тормозов привели к тому, что их стали устанавливать и на заднюю ось относительно дорогих легковых автомобилей и кроссоверов. При этом пришлось решать вопрос с приводом стояночного тормоза, что и было сделано двумя способами. Первый — в ступице диска размещается маленький барабанный тормозной механизм, а второй — рычажно-винтовой механизм прижимает основной поршень к колодкам посредством троса или электропривода.

Как заменить тормоза самостоятельно

По правде говоря, лучше менять тормозную систему на станциях технического обслуживания. Естественно, это процедура не дешевая, но при этом замену будет производить профессионал. В результате вы потратите гораздо меньше времени на ремонт. И получите соответствующий сертификат качества на новый вид тормозной системы. В случае, когда же вы решите провести манипуляцию с тормозами самостоятельно и сэкономить определенную сумму денег, то вам придется изрядно потрудиться, да еще при условии, что этот вид работы проводится для вас впервые. Итак, первым делом необходимо запастись инструментом, который в принципе, должен быть у каждого автомобилиста.

Замена системы для каждого автомобиля проводится по-разному. Инструкция прилагается к каждому автомобилю (указана в общей инструкции к автомобилю). Итак, рассмотрим универсальный порядок замены барабанных тормозов на дисковые:

Снимаем старые барабаны. Что бы это сделать, нужно сорвать все крепежные болты на колесе. После этого, первым делом, нужно поднять необходимую сторону машины при помощи домкрата. После чего нужно максимально надежно зафиксировать автомобиль, используя «башмаки». Теперь можно откручивать полностью сорванные болты и снимать нужное колесо;
Дальше следует открутить крепежную гайку, которой трос ручного тормоза зафиксирован к барабану. Теперь отсоединяем барабан. Но, бывает так, что наш барабан прикипает, по этому, возникает маленькая трудность при его снятии. Необходимо взять молоток и постучать по нем со средней силой. Постукивать нужно по периметру барабана. После того, как барабан поддался, нужно отсоединить от тормозного цилиндра тормозной шланг. Дальше снимается ступица и фланец от рычага задней подвески;
Что же, теперь можно приступить к установке наших новых дисковых тормозов. Производится монтаж в обратном порядке. Первым делом необходимо подсоединить наш фланец. После закрепляем к нему ступицу с диском

Важно: для новых тормозов применяйте только новые болты. После этого устанавливаем наш диск, следом к нему устанавливаем систему направления тормозных колодок и сама колодка

Дальше устанавливаем суппорт, вот только перед тем как его ставить, нужно отжать его поршни во внутрь. Это можно сделать, используя такой инструмент, как отвертка. Ставим суппорт и закрепляем нашу конструкцию;
Осталось дело за малым. Подсоединяем тормозной шланг, трос стояночного тормоза и суппорт ко всей системе. Вот и все, система заменена. Теперь остается откачать из нее воздух и прокачать немного.

Что можно сказать в итоге? Дисковый, конечно, имеет большие преимущества, нежели барабанный тормоз, но это не повод полностью отказываться от барабанной системы торможения.

Проверка тормозного диска

Что такое амортизация автомобиляКак осуществляется ликвидация юридического лицаПроверка газового оборудования в квартире в 2019 году

Дисковые тормоза стали популярными в середине прошлого века. И уже тогда они завоевали сердца изготовителей авто. Сегодня большинство легковушек продаются с уже монтированными дисковыми тормозами. Почему? Как минимум, потому что они эффективны и при этом просты в создании. А для серийного производства – это основополагающие факторы.

Не слишком хорошим свойством этой детали является небольшая площадь соприкосновения колодки с тормозным диском. Это приводит к увеличению давления в тормозной системе, а значит, и к быстрейшему изнашиванию тормозных колодок и диска.

Так какой же должна быть толщина тормозного диска, чтобы машина работала нормально? На самом деле, ответа на этот вопрос нет, потому что цифры этого параметра отличаются у разных производителей. Да, есть средние значения, но они относительны.

На сайтах многие новички спрашивают, где же можно узнать цифры о толщине тормозного диска. А узнать можно не у кого-то, а взглянув на свой диск. Ведь компании, которые изготавливают эти детали, указывают на торцах 2 значения – изначальную толщину и минимальную. Это данные помогают понять, когда нельзя эксплуатировать машину.

Однако цифры – это одно. Другое дело факторы, которые влияют на быстрый износ тормозных дисков. Лидирующие позиции занимает агрессивный стиль вождения в пределах города.

Замена вакуумного усилителя тормоза на ВАЗ 2114

Вакуумный усилитель тормозов четырнадцатой представляет из себя кожух с клапаном внутри. Он разбит на две части резиновой прослойкой – диафрагмой – одна часть атмосферная, а вторая представляет пространство вакуума, которая соединена с трубой впуска от двигателя.

Клапан усилителя представляет собой пластмассовый кожух, в котором содержатся основные детали, подвергающиеся износу и доставляющие неприятности водителю в виде дребезжания КПП. Состав следующий: на втулке опоры находится шток, который соседствует с поршнем и собственным буфером. Собственно, сам клапан на его толкателе и пружинках возврата вместе с фильтром.

Функционирует усилитель вакуума следующим образом: вы жмете тормоз в пол, в это время сдвигается поршень и толкатель клапана таким образом, что это открывает пространство между двумя отделениями агрегата. Затем, в это пространство продвигается вакуумное отделение и забирает воздух. Воздух давит на заслонку между двумя частями усилителя, создавая разный уровень давления в одной и второй его частях. За счет этой разницы перемещается сам клапан и шток, соответственно. Опуская педаль, все части возвращаются на свои места, система перестает функционировать.

Усиливаемся

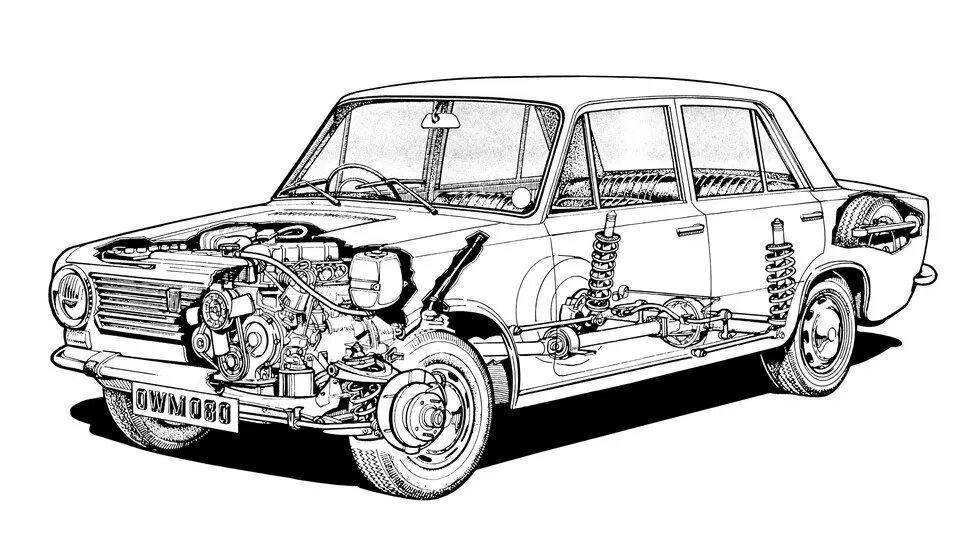

Как вы знаете, многие технологии приходили в Страну Советов только после покупки этих самых технологий у зарубежных стран. Дисковые тормоза не стали исключением, но тогда их купили вместе с автомобилем. Конечно, этим «иностранцем» стал сборочный цех автомобиля ВАЗ-2101, в который превратили старый-добрый Fiat 124. Кстати, этот товарищ имел дисковые тормоза на обеих своих осях. Помимо прочего, тормоза были двухконтурными как у более серьёзных конкурентов на европейском рынке.

Однако когда автомобиль русифицировали, от дисковых тормозов на задней оси отказались. Это было связано с тем, что в условиях отечественных реалий тормоза быстро забивались грязью и чернозёмом, соответственно, колодки быстро приходили в негодность. Мне кажется, это веский повод для отказа от задних дисковых тормозов. Однако итальянцы не сдавались и выпускали всё новые и новые варианты, раз за разом. Однако и последующие испытания показали, что барабаны удобнее в условиях отечественных дорог.

Именно этот фактор стал причиной появления на автомобиле задних барабанных тормозов. Пусть они уступали дисковым по эффективности торможения, но основной удар принимали на себя передние дисковые тормоза, которые с этим прекрасно справлялись. Единственное, по-прежнему нужно было регулировать зазор между колодками и барабанами.

Кстати, если вы решите осудить инженеров ВАЗа за задние дисковые тормоза, обратите внимание на иномарки тех времён. Для города прекрасно хватало заднего барабана, да и стояночный тормоз заново изобретать не нужно

Одни плюсы, не правда ли?

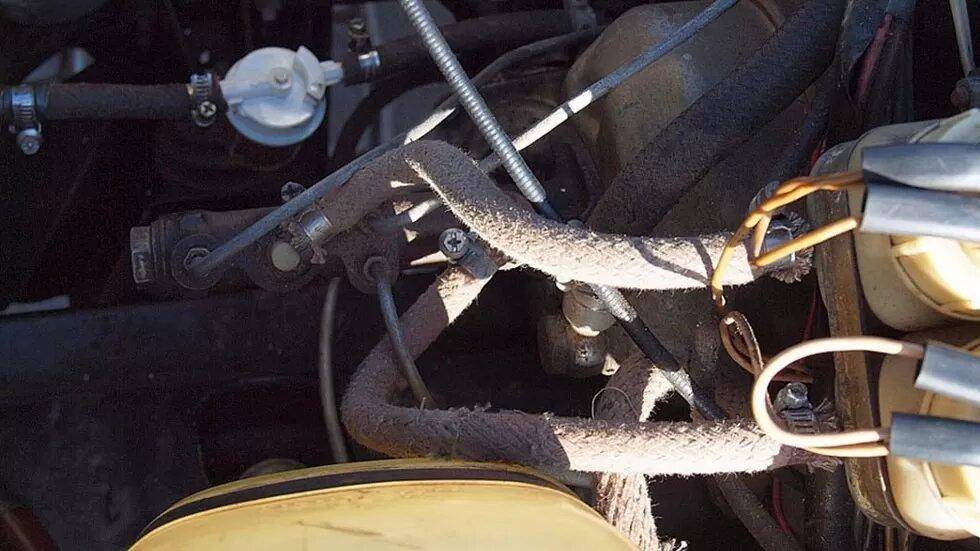

Однако эволюция не стоит на месте и следующей инновацией от ВАЗа стал вакуумный усилитель тормозов, который «выдали» новой «тройке». Теперь педаль тормоза стала существенно «легче». Но и тут не обошлось без сюрпризов.

Во время испытаний выявили чрезмерную эффективность усилителя, который просто неожиданно блокировал колёса при торможении даже по сухому асфальту. Весьма неожиданное «открытие» вынудило инженеров изменить характеристики усилителя. Помимо этого, колодки теперь подводились к задним барабанам автоматически, и регулировка колодок канула в лету.

Кстати, уже в те годы Минавтопром СССР вовсю работал с британскими Girling, лидерами по производству дисковых тормозов не для «простых смертных». Эффективные тормоза были нужны представительским седанам, ради которых это всё и затевалось.

Постепенно второй по величине производитель автомобилей, АЗЛК, сравнялся с вазовскими инженерами в производительности тормозов, ведь новинка завода, АЗЛК 2140, уже обладал передними дисковыми тормозами вкупе с двумя контурами привода тормозов. Вакуумный усилитель «Москвич» получил их от Girling, вместе с системой контроля уровня тормозной жидкости. И только «Волга» с «Запорожцем» стояли в сторонке, уныло притормаживая своими четырьмя барабанами, внушая своим владельцем понимание о неэффективности тормозных механизмов. Впрочем, эффективность им и не нужна была, ведь динамика разгона была удручающей.

Расточка тормозных барабанов грузовых и легковых автомобилей

Многие автомобили по-прежнему оснащены задней системой торможения, которая состоит из тормозного барабана с установленным в нем механизмом «саморазводки» колодок. В условиях эксплуатации автомобиля на территориях постсоветских стран этот механизм довольно быстро засоряется и через каждые 9-14 тыс. км. пробега он практически перестает правильно работать. Впрочем, если вы будете вовремя делать профилактику этой системы, то сами по себе задние барабанные тормоза довольно эффективны.

Одним из важнейших моментов профилактики системы торможения, как для легковых, так и для грузовых автомобилей, является проточка или расточка тормозных барабанов (протачивается кромка на рабочей поверхности). В результате, после правильной замены колодок и обратной сборке тормозного механизма, обеспечится минимально допустимый зазор между колодками и поверхностью барабана.

Тормозные колодки в тормозной системе барабанного типа подлежат замене при достижении пробега около 60-80 тыс.км. Но профилактику системы торможения, и в частности колодок, стоит производить не реже, чем каждые 20-30 тыс.км. При эксплуатации автомобиля в городе во много раз возрастает частота использования системы торможения, а также нагрузка на неё. Частое использование тормозов приводят к довольно сильному нагреву, что резко снижает эффективность и очень негативно влияет на выполнение ими их прямых функций.

Материал, из которого изготовлены тормозные колодки, имеет неоднородную структуру, и поэтому и в процессе эксплуатации на рабочей поверхности барабана по всему радиусу образуются канавки и борозды, происходит частичная деформация. Это приводит к появлению вибрации и повышенному износу колодок, и как результат – значительное снижение эффективности торможения.

Определить неисправность в работе тормозной системы автомобиля можно по следующим признакам:

  1. Появление вибрации;
  2. Нажимая на педаль тормоза, слышим характерный шум;
  3. Ощущается биение руля и педали;
  4. Ухудшение качества торможения.

Барабанные тормоза: как они устроены и как их ремонтировать

Барабаны, конечно, давно проиграли эволюционную войну дискам, но по сей день достаточно активно используются на недорогих и легких машинах. Все Лады, Renault Logan, VW Polo sedan, Skoda Rapid, Daewoo Matiz – список вполне современных моделей, использующих эти архаичные, но долговечные тормозные механизмы, будет очень длинным. А значит – нелишне знать, как они устроены, почему ломаются и как чинятся. После теоретической подготовки отправимся в ремзону, где обследуем барабаны редкого китайского седанчика Chery Jaggi, более известного в России под именем QQ.

Конструкция барабанных тормозов

Кардинально барабанные тормозные механизмы не изменились с момента их массового появления в 1902 году благодаря Луи Рено. Правда, привод у тех тормозов был тросовый, а потому они были исключительно механическими. Плюс у них не было автоматической регулировки, так что шофер должен был регулярно проверять зазор между колодками и барабаном. Но принципиальная конструкция, повторюсь, изменилась минимально.

Опишем здесь самую распространенную, классическую конструкцию барабанного тормозного механизма. Есть тормозной щиток, который жестко закреплен на кожухе заднего моста или цапфе колеса, и он не вращается. Также есть барабан, который закреплен на ступице колеса и вращается вместе с ней и колесом.

Тормозные колодки установлены на тормозном щитке. С одной стороны колодки опираются на оси, с другой – на поршни рабочего тормозного цилиндра (это хорошо видно на фотографиях). Когда нажимают на педаль тормоза, тормозная жидкость раздвигает поршни в рабочем цилиндре, а те в свою очередь раздвигают тормозные колодки. Колодки прижимаются к поверхности барабана и автомобиль замедляется. На колодки приклеены или приклепаны фрикционные накладки. Чтобы колодки не выпали, установлены прижимные пружины.

Приятным моментом данной конструкции является то, что одна из колодок имеет свойство подклинивания (ее называют активной). Если привести пример, то представьте себе колесо автомобиля, хорошенько раскрутите его и попробуйте вставить рукой какой-нибудь предмет между колесом и аркой: с одной стороны предмет будет выталкиваться, а с другой – еще больше затягиваться в пространство между колесом и аркой, тем самым подклинивая колесо. Та же ситуация и с колодками.

Вторую колодку (пассивную) барабан отталкивает, и ее эффективность ниже первой – это, напротив, неприятный момент. Чтобы скомпенсировать разницу, фрикционная накладка пассивной колодки больше по размерам активной колодки.

ОБОРОТНАЯ СТОРОНА ПОДКЛИНИВАНИЯ КОЛОДКИ В ТОМ, ЧТО ТОРМОЗНОЕ УСИЛИЕ ВОЗРАСТАЕТ НЕ ПРОПОРЦИОНАЛЬНО УСИЛИЮ НА ПЕДАЛИ. ПРОЩЕ ГОВОРЯ, ВЫ ДАВИТЕ НА ПЕДАЛЬ ТОРМОЗА И ПОЛУЧАЕТЕ СОВСЕМ ИНОЕ, НАМНОГО БОЛЬШЕЕ ЗАМЕДЛЕНИЕ, ЧЕМ ОЖИДАЛОСЬ. С ДИСКОВЫМИ ТОРМОЗАМИ ТАКОГО НЕТ.

Чтобы колодки вернулись на исходную после торможения, на них установлены возвратные пружины. Зачастую, если задний тормозной механизм барабанный, то те же колодки задействуются при затягивании стояночного тормоза («ручника»). На одной из колодок имеется дополнительный рычаг, к которому крепится трос, при перемещении которого колодки разводятся.

На современных автомобилях барабанный тормозной механизм саморегулируемый. То есть не нужно раз во сколько-то тысяч км или после ремонта лезть, как на ЗИЛ 130, под автомобиль, чтобы измерить зазор между фрикционными накладками и барабаном.

На фото: ЗиЛ-130 ‘1966–74

Однако даже на современных авто стояночный тормоз все же регулировать необходимо. Потому распорная стойка, благодаря которой разводятся колодки при затягивании ручника, имеет свойство удлиняться или укорачиваться за счет вращения гайки (ее тоже хорошо видно на фото). Еще одним из положительных аспектов барабанных тормозов является площадь рабочей поверхности фрикционных накладок – она в любом случае больше по сравнению с дисковыми тормозами.

Но из-за особенностей условий работы (см. выше) износ накладок неравномерен, а значит, и усилие также будет изменяться с износом. В свою очередь никто не мешает увеличить рабочую площадь накладок за счет увеличения не только диаметра барабана, но и его ширины, а это бесспорный плюс. Этим с умением пользуются конструкторы грузовиков, для которых важней затормозить 20 тонн в пределах приличия, нежели тонкая связь между ногой водителя и ускорением замедления автомобиля.

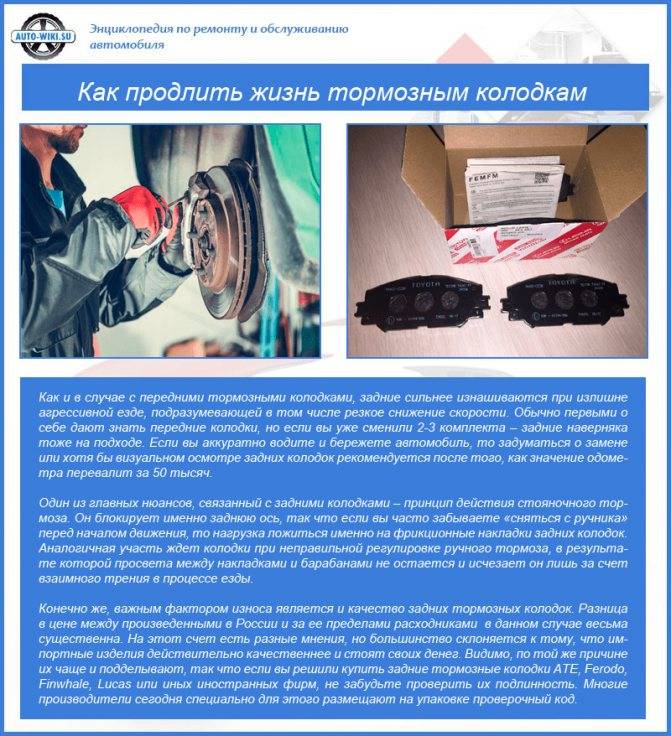

Как продлить жизнь колодкам?

Только опытные водители знают, что нужно делать для продления срока службы тормозных накладок. Для этого существует несколько простых рекомендаций.


Уход за тормозной системой автомобиля

  1. Обкатка новых колодок. Сразу после установки новые накладки нужно обкатать. Для этого следует разогнать авто до 50-60 км/ч и плавным притормаживанием снизить скорость до 10 км/ч. Повторить процедуру несколько раз.
  2. Спокойная манера вождения. Необходимо избегать агрессивного стиля езды, предотвращая тем самым перегрева накладок.
  3. Торможение двигателем (коробкой передач). Водитель должен научиться снижать скорость не только нажатием педали тормоза, но и двигателем, то есть своевременным снятием ноги с педали газа.
  4. Охлаждение тормозных накладок. Нельзя оставлять машину на парковке или в гараже с раскаленными элементами системы торможения, особенно после агрессивной езды. Необходимо охладить колодки и диски в движении.
  5. Исключение контакта колодок с водой. Нужно избегать езды по лужам, чтобы вода не попадала на разогретую фрикционную поверхность. В противном случае разогрев с быстрым охлаждением сделает металл более хрупким.


Как продлить жизнь тормозным колодкам Соблюдение этих несложных рекомендаций позволит существенно продлить срок службы колодок и дисков. А повседневное управление автомобилем станет более приятным и безопасным.

Об эксплуатации

Помните, что дисковые тормоза имеют ресурс. Для колодок он составляет приблизительно 30-40 тысяч километров пробега. Диск стирается через 100-110 тысяч километров. Более точную информацию всегда читайте в инструкции к купленной модели. К симптомам износа относится скрежет, вибрации, пульсация в педали тормоза и ее заклинивание.

Водители могут определить уровень износа самостоятельно. Необходимо посмотреть на торец изделия. Как правило, там располагаются два значения: исходная и минимально допустимая толщина. Цифры могут отличаться в зависимости от производителя. Вам необходимо с помочью штангенциркуля сравнить цифры с допустимыми нормами. Обязательную замену следует выполнять в том случае, если износ на диске неравномерен.

Это ключевая информация о замене барабанной системы на дисковую. В сети можно поискать видео процесса замены для вашей модели авто, если в ходе процедуры возникнут трудности. Проявляйте максимальную бдительность, так как разного рода оплошности при монтаже тормозов могут стоить вам жизни.

Контуры подключения

Отказ тормозов всегда был самым большим кошмаром любого водителя. Поэтому инженеры давно придумали, как сделать, чтобы можно было остановить машину даже с поврежденной тормозной системой (а повредить гидравлическую систему проще, чем любую другую. Потек уплотнитель – и привет горячий).

Одним из вариантов страховки на случай отказа стало разнесение системы на два контура. Оказалось, двухконтурные тормоза это не так сложно, как могло быть, зато надежно и безопасно. Даже если один из контуров откажет, система продолжит работать, позволив избежать аварии.

  1. 4+2, параллельная со страховкой передней оси. Один контур запитывает все четыре колеса, второй – только два передних.

    Контуры параллельные, схема 4+2

  2. 2+2, параллельная. Один контур на переднюю ось, второй на заднюю. Так чаще всего конструируют заднеприводные автомобили.

    Контуры параллельные, схема 2+2

  3. 2+2, диагональная. Один контур идет на левое переднее и правое заднее колесо, второй на правое переднее и левое заднее. Эту систему обычно ставят на переднеприводные автомобили.

    Контуры диагональные, схема 2+2

  4. 3+3, комбинированная. Один контур идет на передние колеса и правое заднее, а другой тоже идет на передние колеса и на левое заднее.

    Контур комбинированный, схема 3+3

  5. 4+4, параллельная. Два контура подводятся на все 4 колеса параллельно.

    Контур параллельный, схема 4+4

В большинстве случаев владелец автомобиля даже не задумывается, какая там у него схема разнесения контуров. Тормоза работают – и отлично.

Удачи Вам на дороге.

Ещё на эту тему:

  • Доработка Нексии. Устанавливаем газовый упор крышки багажника.

  • Daewoo Nexia — каталог запасных частей

  • В мороз не отпираются двери автомобиля.

  • Разветвитель прикуривателя. Устанавливаем правильно.

  • Радиатор кондиционера. Защищаем зимой на Daewoo Nexia.

12 комментариев: Замена задних тормозных колодок своими руками.

Что-то странный у тебя ремкомплект. Я себе брал от опеля астра один в один с родным. Но самый гемор с тарелками, которые фиксируют пружину для прижима колодок к щитку они очень хлипкие. Хорошо что сейчас можно их отдельно купить.

В этом комплекте тарелки как раз основательные, а вот нижняя пружина не ахти, я старую оставил.

тоже сегодня менял колодки… итог-ручник пропал. Что я упустил?

Ручной тормоз регулируется в двух местах: 1. Под автомобилем регулировка натяжения тросов ( расположена под термоэкраном резонатора, откручиваем 4 гайки, снимаем экран и там находится гайка под ключ на 13,) подтягиваем отпускаем коромысло на котором крепятся тросы. 2. Механизм автоматического регулирования зазоров между колодками и барабаном ( после сборки тормозных механизмов, надо несколько раз нажать на педаль тормоза, при этом должны раздаваться щелчки, пока не прекратятся) это проворачиваются регулировочные гайки на раздвижных распорных планках. В эти же планки упирается плечо разжимного рычага стояночного тормоза.

Если ход рычага стояночного тормоза в норме (не более 5-ти щелков) значит подтяжка тросов в норме, если больше надо подтянуть, а стояночный тормоз все равно не держит, то следует снять барабаны и посмотреть на регулировочные гайки распорных планок. Если гайки остались полностью завернутыми, значит не сработал механизм автоматического регулирования зазоров.(Перечитать статью выше и проверить правильность сборки). Можно отрегулировать вручную, вращать гайки за зубья отверткой, периодически примеряя тормозной барабан (что бы надевался на колодки с минимальным зазором). Еще может быть проблема с тросами стояночного тормоза, бывает что в некоторых местах разрушается оболочка и из-за внутренней коррозии трос перестает перемещаться в ней и соответственно подтягивать разжимной рычаг.

Ручник работает, отрегулировал храповиком. Сделал минимальный зазор между колодками и барабаном.Результат-5 щелчков-машина стоит. Да и тормозить лучше стала.

Все правильно. Распорными планками и стояночный тормоз и зазор между колодками и барабаном. Надо добиваться, что- бы регулировка производилась автоматоматически.

На самой нижней фотографии, подписанной «Механизм подведения в собранном виде.» У рычага механизма подводки стоит деталька, пластинка из пружинящей стали согнутая пополам с отверстием, сидел разбирался для чего она, на одном из форумов нашел, что она является упором….

Илья, действительно такая деталь в ремкомплектах имеется, но в каталогах, «букварях» я ее не нашел. Как я поставил эту пластину видно на фото, предполагаю, что она служит для отжима двуплечего рычага от колодки, чтобы он не попадал между колодкой и распорной планкой. У кого есть другие мнения или располагаете информацией, напишите.

Илья, Сергей, помоему ее нужно ставить на распорную планку надевая на вилку «папа» после подводяшей гайки. На вилке «мама» вроде паз есть для хвостика этой штуки.

Сергей, при заказе одного 94525222 получаем 2 корончатые шайбы?

Да в комплекте 2 шайбы.

Livingstone, эту деталь я примерял и к распорной планке, пробовал в разных вариантах, установил, так, как мне показалось в наиболее оптимальном месте, но утверждать, что это единственно правильный вариант не буду… Если кто-то знает больше подскажите, поправьте.

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.

Снятие и установка вакуумного усилителя тормозов

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2170 (Приора) 2004+ г.в.
  3. Снятие и установка вакуумного усилителя тормозов

Вам потребуются: ключи «на 10», «на 13», отвертки с плоским и крестообразным лезвием.

1. Снимите накладки рамы ветрового стекла (см. «Снятие и установка накладок рамы ветрового стекла»).

2. Снимите шумоизоляционную обивку моторного отсека (см. «Снятие и установка шумоизоляционной обивки моторного отсека»).

3. Ключом «на 13» отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю.

4. Не перегибая и не перекручивая тормозные трубки, аккуратно отведите главный тормозной цилиндр в сторону.

8. Поддев отверткой, снимите стопорную пластину пальца и, вытолкнув палец, отсоедините толкатель вакуумного усилителя от педали.

9. Ключом «на 13» отверните две гайки крепления усилителя к кронштейну педали и, поддев отверткой, снимите усилитель с кронштейна.

Так выглядит снятый с автомобиля вакуумный усилитель тормозов. Для его замены приобретайте деталь с такой же маркировкой.

10. Установите вакуумный усилитель в обратном порядке, нанесите герметик на поверхность соприкосновения вакуумного усилителя с кронштейном педали.
