Как все работает?
Напоследок рассмотрим полный принцип работы ремней безопасности в современных авто. За пример возьмем механизмы трехточечного типа, поскольку они – самые распространенные.
Итак, водитель садится в авто и плавно вытягивает ленту, пока длины его не будет достаточно, чтобы установить и зафиксировать язычок в замке. После этого инерционная катушка выберет излишки, но не полностью, чтобы не сковывать движения водителя. Если устройство безопасности оснащено преднатяжителем, то на этом функция катушки завершена.
В момент столкновения датчики регистрируют удар и задействуют преднатяжители, из-за чего лямка натягивается. По мере возрастания усилия в работу вступает торсион, постепенно повышая длину лямки, чтобы погасить усилие. Дополнительно вытягивается и сам ремень.
Если преднатяжителей нет, то функцию удержания тела выполняет катушка. Резкое ускорение тела приводит к блокированию катушки и лямки «ловят» тело. Далее уже задействуется торсион.
Виды и их особенности
При этом разница между разными видами сводится только к количеству точек крепления. Но от этого параметра достаточно сильно зависит травмобезопасность.
В целом, ремни безопасности по количеству точек крепления делятся на:
- двух-;
- трех-;
- четырех-;
- пяти-;
- шеститочечные.
Отметим, что помимо травмобезопасности ремней учитывается также и удобство их пользования, поэтому не всегда большее количество точек – лучший вариант.
Двухточечные ремни
Двухточечные – первый вариант, который массово стал использоваться на авто. Но этот тип – самый малоэффективный в плане безопасности.
На автотранспорте применялось две вариации – поясной и грудной. В первом случае ремень проходил поперечно сиденью в поясной зоне. Одна из точек крепления находилась возле порога или внизу на боковой стойке, вторая же устанавливалась между сиденьями на центральном тоннеле, и она включала в себя замок. Этот вариант плох тем, что лямка удерживала только нижнюю часть туловища, а верхняя же в случае удара из-за инерции сильно подавалась вперед, то есть травмы от ударов о переднюю панель и руль были гарантированы.
Грудной вариант двухточечного ремня проходил диагонально по грудной клетке. Такую укладку лямки обеспечивало верхнее расположение точки крепления на боковой стойке. Крепежная точка с замком оставалась на прежнем месте – между сиденьями. В этом варианте верхняя часть туловища при ДТП удерживалась, но из-за отсутствия нижней фиксации существовала вероятность «подныривания» тела под ремень, что опять же наносило серьезные травмы.
Трехточечный тип
Ремни безопасности с тремя точками крепления – один из самых оптимальных вариантов для использования, поскольку они обеспечивают должную фиксацию тела и достаточно удобны в пользовании.
Фиксация лямки в этом типе осуществляется в трех точках – верхней и нижней на боковой стойке и с замком – на центральном тоннеле. Одна из точек на стойке – концевая для лямки (к ней крепиться конец), вторая же оснащается катушкой для сматывания ремня. Что касается язычка, которым ремень фиксируется в замке, то он – подвижен и может перемещаться вдоль лямки.
После протяжки лямки и фиксации ее в замке, одна часть ее располагается диагонально и проходит по грудной клетке, а вторая – поперечно в поясничной зоне. То есть, трехточечный тип совмещает в себе одновременно оба варианта двухточечной версии.
Такое расположение ленты обеспечивает удержание верхней части тела и исключает вероятность «подныривания». Также он удобен в использовании, поскольку для укладки достаточно лишь потянуть ремень и зафиксировать его только в одной точке – с замком.
Конструкция с четырьмя точками
Ремни с четырьмя точками крепления используется по большей части на спортивных автомобилях. Распространение на массовых моделях они не получили из-за неудобства использования.
Примечательно, что точки крепления в этом варианте могут быть разными. Один из вариантов – две вертикальные лямки со статичным неразъемным креплением и одна разъединяющаяся – в поясничной зоне. Особенность этой версии заключается в том, что вертикальные ремни крепятся не к элементам кузова, а непосредственно к сиденью.
Неудобство посадки заключено в том, что сначала необходимо накинуть на плечи вертикальные ленты (по типу надевания рюкзака), а после протянуть и зафиксировать поясничный ремень.
Второй вариант отличается тем, что вертикальные лямки – не статичны и могут отсоединяться. Но для этого на их концах имеются фиксирующие язычки и устанавливаются они на специальный дополнительный замок, расположенный на поясничном ремне.
Пяти- и шеститочечные виды
Пятиточечный вариант также применяется на спортивных авто. Дополнительно она нашел применение в детских автокреслах. По сути, этот тот же самый четырехточечный ремень, но у него имеется еще одна лямка. Тянется она снизу сиденья, укладывается между ног и фиксируется в замке, который используется для крепления вертикальных ремней. Этот вариант обеспечивает надежное удержание тела и улучшенное распределение нагрузки по ремню.
Отличие шеститочечного вида заключается в том, что снизу сиденья у него идет не один, а два ремня. Фиксация тела в пяти- и шеститочечных типах ремней безопасности – очень надежная, что снижает вероятность получения травм. Но вместе с тем, они очень неудобны, поскольку пассажиру приходится сначала протянуть поясничную лямку, затем зафиксировать вертикальные, а после еще и закрепить один или два нижних. Поэтому такие типы ремней на моделях массового производства не используются.
Новые наработки
Разработки для улучшения этого средства безопасности ведутся постоянно. Последним новшеством, массово задействованным на авто, стали преднатяжители. Но они — не последняя технология.

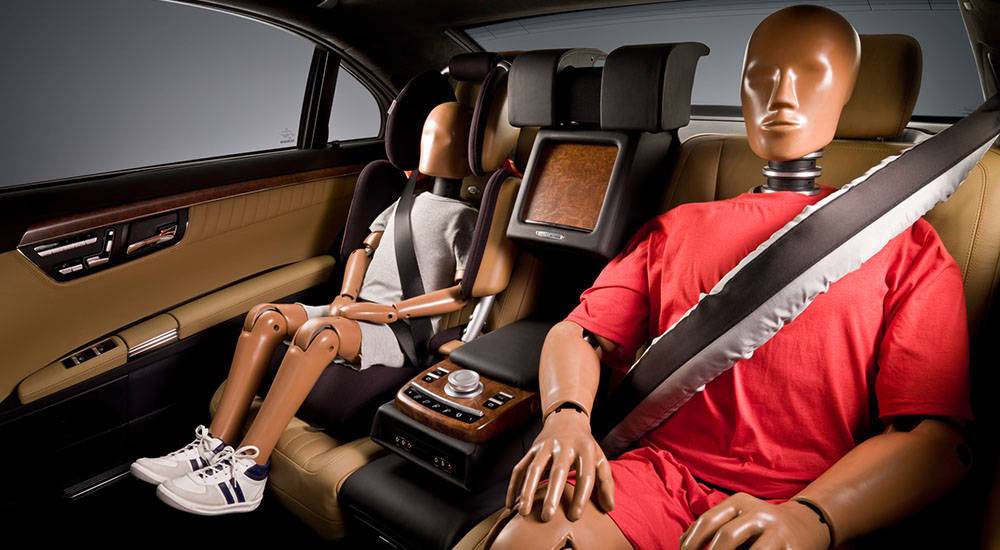

Уже разрабатываются ленты, которые действуют еще и как подушки. Суть сводится к тому, что при ударе она наполняется газом, благодаря чему площадь контакта тела с лямкой увеличивается, что способствует лучшему распределению нагрузки и снижению травмирования.
Также развивают электронную самоадаптирующуюся систему преднатяжителя, в зависимости от пользования и вытягивания лямки она определяет, по заданным алгоритмам, вес пассажира и соответственно необходимое усилие для его удержания в момент аварии.
