Где стоит датчик коленвала Chery Tiggo? Особенности замены

Устройство

Чтобы рассмотреть устройство датчика, достаточно вскрыть пластмассовый корпус вышедшего из строя прибора. Можно увидеть индукционную катушку — магнитопровод (стальной сердечник) в обмотке, который оканчивается наружной металлической пластинкой. Как правило, в отливах корпуса прибора есть один или два отверстия с бронзовыми кольцами. Через них продевают крепёжные болты, которыми прибор крепится в проёме кожуха коленвала.

Цилиндрическая часть ДПКВ полностью погружена внутрь проёма, а снаружи остаётся выступ с разъёмом. Распиновка прибора представляет собой три провода, один из них подаёт низковольтное питание на катушку, второй — «0». Третья жила является выходом тока с изменёнными характеристиками в ЭБУ.

Для чего нужен и как поменять на Чери Амулет датчик абсолютного давления воздуха

Несмотря на простоту своей классической конструкции, китайский автомобиль Chery Amulet – вполне современный автомобиль, оснащающийся такими же современными двигателями. За качественной работой моторов следит электронный блок управления, получающий информацию от множества датчиков.

Благодаря ей ЭБУ мгновенно вносит коррективы в качественный состав топлива, в величину холостых оборотов, в размер угла опережения зажигания и другие параметры, влияющие на эффективную работу силового агрегата.

И одним из таких важных датчиков является датчик абсолютного давления воздуха Чери Амулет, установленный на впускном коллекторе.

Датчик абсолютного давления состоит из четырех резисторов переменного сопротивления, которые соединены мостом и установлены на специальную диафрагму. Последняя сжимается или разжимается в зависимости от того, какое абсолютное давление впускного воздуха создается внутри впускного коллектора.

Он фиксирует изменение давления и преобразует его в напряжение выходного сигнала. ЭБУ подает на датчик напряжение питания и обрабатывает его сигналы, передаваемые от датчика. В зависимости от сигнала датчика ЭБУ изменяет продолжительность подачи топлива и угол опережения зажигания.

Эти запчасти на Амулет выглядят вот так:

В этом же корпусе находится и датчик температуры впускного воздуха, который представляет собой термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. По информации о температуре воздуха от датчика контроллер регулирует количество впрыскиваемого топлива. Таким образом, этот датчик является комбинированным, объединяющий два в одном.

Теперь о том, как его поменять, если он вышел из строя. Для этого вам понадобиться только крестовая отвертка и не более пяти минут времени.

  1. Отключите минусовую клемму аккумулятора (как всегда – перед началом работ с электрическими компонентами автомобиля).
  2. Отожмите пластмассовый фиксатор колодки жгута проводов и отсоедините колодку от датчика.
  3. Выкрутите два винта крепления датчика температуры и абсолютного давления впускного воздуха к впускному трубопроводу и снимите датчик.
  4. Установите новый датчик в обратном порядке.

Chery Tiggo с 2012, снятие датчик давления масла инструкция

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вы попадете на страницу оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

  • Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
  • Portmone (оплата с любых банковских карт, аккаунта Portmone);
  • PayPal (оплата с любых банковских карт, аккаунта PayPal);
  • WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Chery Tiggo 2007, двигатель бензиновый 2.4 л., 129 л. с., передний привод, механическая коробка передач — электроника

Chery Tiggo 3, 2017

Chery Tiggo 3, 2017

Chery Tiggo 3, 2017

Chery Tiggo 3, 2017

Комментарии 20

Спасибо Вам и таким как Вы, за ваш труд в подробных обьяснениях. Приятно учится чему то, когда тебе это красиво изложили!

А как проверяли сопротивление на датчике мультиметром, к каким разъемам подключали чёрный и красный провод?!

Крайние пины, средний не надо. Без разницы, куда красный, куда черный. Просто крайние мерь.

А подскажи как тигго диаг подключил?

Обычный ELM327 1.5V — который с Январями на ВАЗах работает, он и тут заработал.Просто взял ноутбук, сделал сопряжение через Блютуз с ним.Патом запустил TiggoDiag — в настройках выбрал COM порт, у меня он был COM9. Скорость для порта выставил.Затем уже в TiggoDiag — выбор блока. Там выбор способа подключения (Vag или ELM). Затем какой Tiggo, на Митсубиши моторе или Ацтеко или блок ABS.Через ELM327 по блютузу работает очень плохо, может подключится с 10 раза.Советую использвоать Vag-Com кабель или ELM327 кабельный.

Спасибо. Я через elm подключаю hobdrive, все корректно показывает, все отлично не отваливается. Но, abs не читает. Попробую это)

Хоб по сравнению с TiggoDiag — детская игрушка. Это хорошее ПО для нормальной диагностики, записи логов и прочего. Хоб — снес с мобилы после 1 подключения. Так как занимаюсь ремонтом авто, а не ерундой, море ненужного и перегруженный интерфейс.Один плюс, работает на мобиле, ошибки читает — трет.

Вот для этого и используется) Интересно поковыряться tiggo diag. А для полноценной диагностики всё-таки лучше сканматик)

Для Tiggo 2.4 хватит и TiggoDiag — смысла нет в сканматике. Если есть, ну хорошо =) Нету то и эта фришная прога абсолютно устраивает.

А у меня такой вопрос. Снятый с машины оригинал так же не имеет не каких обозначений? Буква “К” не в счёт!Как бы бывают и качественные подделки, но хуже чем оригинал, скажем так)

Вроде ничего не было, да и на фотографии не попало. Понятие оригинала растяжимое у китая, но хоть какая то наглядная информация. Чтобы совсем днище не купить.

Здорово!Эх, везет, когда сам можешь машину делать. Красавчики, одним словом. Спасибо за информацию!

Электронный блок управления (ЭБУ) является своеобразным мозговым центром современного автомобиля. Инжекторная система впрыска топливной смеси в цилиндры двигателя внутреннего сгорания требует постоянной корректировки режимов работы его узлов. ЭБУ занимается этим, используя полученную информацию от разных измерительных приборов, среди которых значительную роль играет датчик положения коленвала (ДПКВ). В отечественном автомобилестроении первые ДПКВ стали устанавливать на двигателях ВАЗ и ЗМЗ 406.

10. Коленчатый вал

Снятие

1. Снять двигатель в сборе.

2. Снять ремень привода навесных агрегатов.

3. Снять навесные агрегаты (генератор, компрессор кондиционера, насос гидроусилителя рулевого управления, кронштейн и т.д.).

4. Снять цепь газораспределительного механизма.

5. Снять корзину сцепления и маховик.

6. Снять задний сальник коленчатого вала.

7. Снять шкив коленчатого вала.

Примечание Момент затяжки: 100 ± 10 Н∙м + довернуть на угол 120 ± 10°.

8. Снять передний сальник коленчатого вала.

9. Снять поддон двигателя, масляный насос и пеногаситель поддона.

10. Извлечь из двигателя четыре поршня с шатунами в сборе и уложить их в порядке для последующей сборки.

Примечание Прикрепить этикетки с номерами цилиндров на каждый поршень с шатуном.

11. Отвернуть болты крепления общей крышки коренных подшипников в указанном на рисунке порядке и снять общую крышку коренных подшипников в сборе.

12. Извлечь коленчатый вал (1) с упорными полукольцами (2).

Принцип работы

Чтобы узнать, что такое ДПКВ, нужно понять, как работает прибор. Принцип работы датчика базируется на эффекте Холла. Электрическое явление было открыто американским физиком ещё в 1879 году. На основании многочисленных опытов учёный сделал вывод о том, что металлическая пластина под напряжением постоянного тока, оказавшись в магнитном поле получает разность потенциалов на своих краях. Эффект долго не находил своего применения, пока не наступила эра полупроводников. С началом 50 годов прошлого века появилась возможность производства микроконтроллеров на основе редкоземельных элементов, в том числе датчиков положения коленчатого вала.

Работает датчик как бесконтактное устройство. Металлическая пластинка контроллера находится на расстоянии одного миллиметра от зубцов намагниченного диска синхронизации коленвала. В одном месте диска нет двух зубцов. Во время его вращения ДПКВ снимает показания равномерного колебания магнитного потока от зубчатого круга.

Схема работы ДПКВ:

В момент прохождения проёма диска (3) мимо пластинки (2), прибор фиксирует изменение интенсивности магнитного потока и отвечает об этом ЭБУ. Это происходит по причине того, что колебание магнитного поля влияет на протекающий слаботочный сигнал в катушке (1) с сердечником внутри корпуса ДПКВ.

Каждый раз, когда проём в зубчатом диске будет оказываться напротив пластинки прибора, ЭБУ будет воспринимать это как начало отсчёта оборотов коленвала. Микропроцессор, анализируя полученную информацию, управляет работой всех узлов ДВС, а именно это:

  • дозировка топливно-воздушной смеси, поступающей в инжектор;
  • корректировка угла опережения зажигания;
  • регулировка момента впрыска топлива.

На нижнем рисунке представлена схема работы ДПКВ, где А — зазор между металлической пластиной и зубцами диска синхронизации.

Устранение неисправностей

Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый. Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно. Иногда проблема кроется не в катушке индукционного устройства, а в контактах.

Чистка от грязи

Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка. Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус. Затем верните прибор назад и попытайтесь завести двигатель снова.

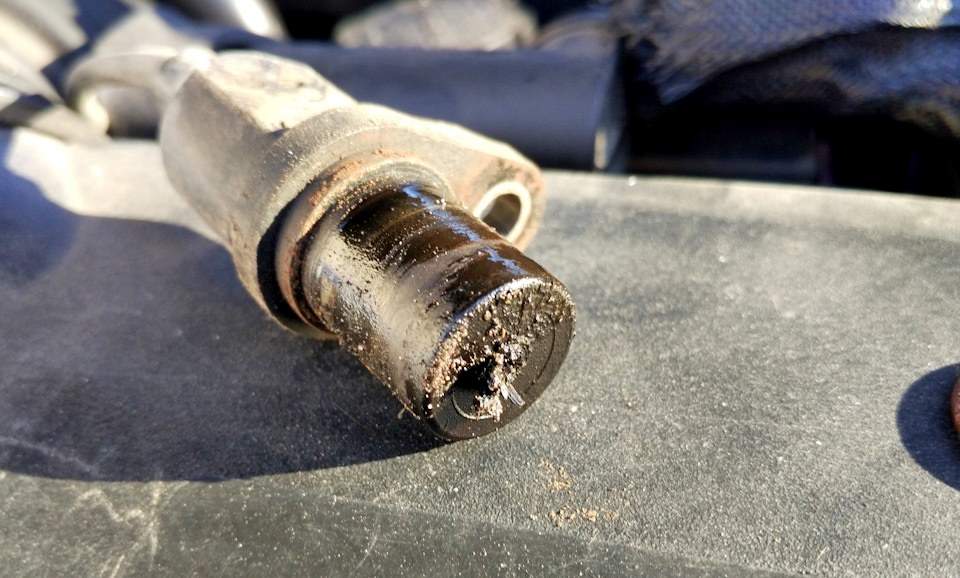

Грязный датчик ПКВ

Обрыв контакта

Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.

Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.

Загрязнение контактов

Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из‐за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.

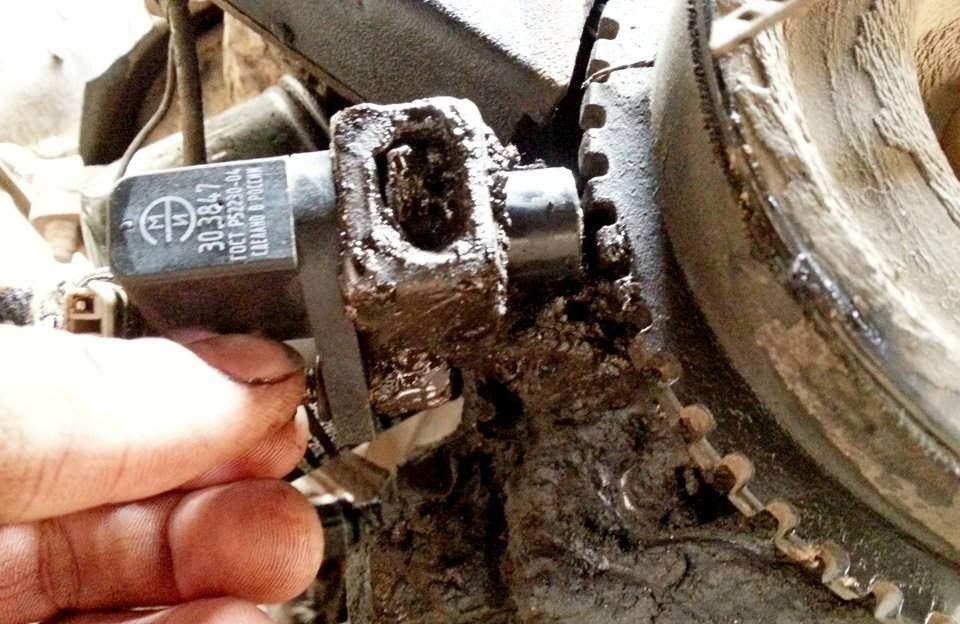

Грязь на контактах ДПКВ

Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.

Связанные проблемы

Если ДПКВ “прозванивается” и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто “запутывает” ЭБУ, срабатывая на дополнительные образовавшиеся “метки”. Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.

ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.

Изгиб маховика “восьмёркой” способен ввести электродатчик коленвала “в заблуждение”, и здесь потребуется снятие коробки и замена деформированной детали.

Об автомобиле

Как и бо́льшая часть автомобилей из Китая, выбор силовых агрегатов небольшой. Для регионов РФ поставляется автомобиль с рабочим объёмом двигателя 2 тыс. см 3. Его мощность составляет 125 лошадиных сил, расположен в моторном отсеке поперечно. В головке блока цилиндров установлено по 4 клапана для каждого цилиндра. Системой питания мотора используется инжектор. В трансмиссии устанавливают АКПП или МКПП с 5 ступенями перемены передач. В приводе механизма ГРМ применяется зубчатый ремень.

Схема ГРМ

Гнёт ли клапаны

Так как модель Т11 появилась сравнительно недавно на автомобильном рынке РФ, то сведений о возможных проблемах во время эксплуатации мало. По сведениям ремонтников, встречаются проблемы в приводе механизма ГРМ, где иногда обрывается зубчатый ремень. Эта ситуация несёт за собой проблемы для владельца автомобиля. Увеличение степени сжатия в двигателе влечёт за собой уменьшение камеры сгорания, а это в определённый момент может привести к «встрече» клапанов с поршнями. Кроме погнутых клапанов, повреждения могут получить шатуны, направляющие втулки клапанов.

Ремонт мотора для владельца может обойтись в «круглую» сумму для владельца. Чтобы такого не случилось, водителям следует соблюдать все рекомендации производителя по обслуживанию, эксплуатации автомобиля. Несвоевременная замена ремня ГРМ, неудовлетворительное состояние силового агрегата, запасные части низкого качества сильно ускоряют износ ремня.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Замена ДПКВ

Убираем снизу защиту двигателя QG18DE. Зная примерное расположение по мануалу, пытаемся занять наиболее удобную позицию для работы. Понадобятся головка на 10, трещотка, отвертка, проникающая смазка WD-40. Замена происходит так:

Изображение с https://www.drive2.ru/l/4353516/

Снимаем клипсу питания с датчика

Внимание! Не дергайте за кабель, беритесь за клипсу, нажмите на фиксатор и тяните на себя.
Наносим проникающую смазку на болт, затем откручиваем крепление датчика коленвала.
Слегка расшатывая корпус ДПВК пытаемся вытащить его из гнезда, можно использовать отвертку.
Вставляем в гнездо новый датчик, крепим болтом к БЦ, затем ставим клипсу на место.. Расположение ДПКВ, фото https://www.drive2.ru/l/4353516/

Расположение ДПКВ, фото https://www.drive2.ru/l/4353516/

Пробуем запустить двигатель, работа на холостых оборотах должна улучшится. Попробуйте проверить работу, двигаясь на скорости. Улучшение динамики разгона автомобиля укажет, что исправность устранена. При этом chec engine исчезнет.

Двигатели на Чери Тигго: все версии

За годы выпуска производитель Chery Tiggo успел поменять несколько типов моторов. Кратко рассмотрим их особенности.

1,5-литровые ACTECO

SQRE4T15 (с турбокомпрессором) и его версия SQRE4T15B — бензиновый силовой агрегат. Начиная с 2016 года устанавливался на Chery Tiggo 7 первого поколения.

Тип горючего — бензин. Объем — 1,5 л. Мощность — 152 л. с. при максимальном моменте вращения в 210 Н*м.

Имеет два распред вала, 16 клапанов, цепной ремень ГРМ.

1,6-литровые

Моторы на 1,6 л представлены следующими типами:

  • SQR481F — силовой агрегат мощностью на 119 л. с, 4-цилиндровый, рядный, 16-клапаный. Устанавливался на Tiggo т11 с 2005 по 2015 г. Стоит ремень.
  • SQRE4G16 — 4-цилиндровый, 16-клапанный двигатель, бензин. Выдает до 126 «лошадей» и разгоняет авто до «сотни» за 14 сек. Устанавливался на Tiggo 3 1 поколения с 2014 по наше время, а также на T11 первого поколения с 08.2013 по 11.2016 г. Стоит цепь.

1,8-литровые

В категории на 1,8 л Чери Тигго представлены двигателем SQR481FC. Это инжекторный мотор мощностью на 132 «лошади» при 5750 оборотах в минуту. Наибольший момент вращения — 170 Н*м при 4500 об/мин. Топливо — бензин.

Устанавливался на Tiggo T11 (рестайлинг) с 08.2013 по 11.2016 г.

2,0-литровые

Наиболее востребованными являются 2-литровые двигатели Чери Тигго.

Они представлены следующими вариантами:

  • 484F, SQR484F — 4-цилиндровый 16-клапанный агрегат с двойной системой распределения фаз. Верхний порог мощности — 136 л. с. Устанавливался на Tiggo 5 1 поколения с 2014 по 11.2016 г и на рестайлинговую версию этого же поколения с 12.2016 по наше время.
  • 4G63S4M — бензиновый мотор (изготавливался по лицензии Mitsubishi Motors Co), рядный, 4-цилиндровый с верхним расположением распредвала. Максимальная мощность — 170 л. с. Число клапанов на цилиндр — четыре. Устанавливался с 2005 года.
  • SQRD4G20 — мотор на 122 «лошади», 4-цилиндровый с двухвальным механизмом ГРМ. По сути, это тот же SQR484F, но с Евро-5 и уменьшенной мощностью. Устанавливался на Tiggo 4 1 поколения с 09.2017 по 07.2019 года и рестайлинговую версию этого же поколения с 08.2018 по н.в. А также на Тигго 7 первого поколения с 04.2016 по наше время.

2,4-литровые

В этой категории представлен двигатель 4G64S4M с мощностью 95 кВт или 165 «лошадей» при максимальном моменте вращения. Это 16 клапанный четырехцилиндровый мотор, изготовленный по лицензии Mitsubishi Motors Co.

Устанавливался на Tiggo T11 первого поколения с 10.2005 по 07.2013 года.

Это интересно: Подушки безопасности Chery Amulet

Проверка

Перед тем, как заменить ДПКВ, нужно убедиться в том, что датчик действительно вышел из строя. Чтобы проверить его работоспособность, надо прибор снять и вооружиться мультиметром. Проверку осуществляют следующим образом: измеритель устанавливают в режим омметра. Щупы мультиметра подсоединяют к контактам ДПКВ. Нормальное сопротивление будет в пределах 550–750 Ом. Измеритель переводят в режим вольтметра. К наконечнику датчика подносят металлический предмет — мультиметр должен фиксировать скачки напряжения.

Если диагностика поломку не находит, то нужно проверить целостность разъёмов, кабеля и устранить причину нарушений. В противном случае ДПКВ подлежит замене.

Мультиметр:

В случае возникновения неисправности ДПКВ в дороге, его можно легко отсоединить от кабеля, снять крепёж и заменить новым прибором, не обращаясь ни к кому за помощью.

Chery Indis 2012 — vehicle breakdown

Comments 10

Чем дело то закончилось? Точно такая же проблема на такой же машине. Артикул датчика есть?

Зиму откатала на ура, с теплом опять появились проблемы с заводом. Поменяла все же датчик коленвала и вуаля. Проблема исчезла. Все лето откатала, тьфу-тьфу-тьфу

С приходом осени проблемы с заводом машины исчезли. Датчик куплен, но пока не меняю, т.к. все заводится отлично. Нахожусь в легком недоумении. Вывод- по какой-то причине летом не заводится. Видимо, дело в температуре воздуха. Понаблюдаю еще

Пришел датчик кол. вала и пыльник шруса наружного. Но пока я датчик не меняла, тк машина заводится каждый раз. Все супер. Поменяла пыльник шруса, купила новые дворники (старые скрипели- жесть и терли плохо). Сейчас- красота. Машиной довольна. Пробег 30 тыс. км. Машинке 4й год пошел

В общем, съездила я месяц назад еще раз на диагностику. 3 дня машина была у них. диагност все пытался поймать момент, когда машина не заведется. заводилась каждый раз. Но диагностика опять выдала неисправность датчика кол. вала. Он этот датчик снял, проверил- все норм. сказал, что все же наверно надо его поменять. сбросил ошибку и с тех пор месяц ездила без проблем. вот на днях опять не завелась с 1го раза. После нескольких попыток все же завелась. Сегодня заказала я этот датчик, придет в понедельник. Заодно заказала пыльник шруса наружного, тк при он влажный, подтекает. Посмотрели тормозные колодки в сервисе, сказали, что износ 40% и менять пока не надо. Пробег почти 30 тыс км

А датчики то меняли?

нет, диагност сказал, что пока сбросит ошибки и посмотрим, что будет. После этого месяц нормально ездила. И вот опять то же самое. Завтра запишусь опять на диагностику, посмотрим что скажет

А смысл записываться? Ну выдаст вам опять ошибки, опять сотрет и

У вас же есть ответ, надо было обратить внимание на датчик коленвала!( форсунки и зажигание) и поменять его. вот сегодня езжу нормально

пока))))) если бы эти датчики были неисправны, то машина бы вообще не заводилась, правильно? и лечится данная беда тем, что достаточно свечи местами пераставить или поменять на другие

вот сегодня езжу нормально. пока))))) если бы эти датчики были неисправны, то машина бы вообще не заводилась, правильно? и лечится данная беда тем, что достаточно свечи местами пераставить или поменять на другие.

нет, не правильно! так она у вас и не заводится(периодически), не так ли? Менять местами свечи-это не лечение и не решение вашей проблемы. Это ваша машина и вам решать, в моем понимании поменять датчик ездить и радоваться, стоимость его намного ниже диагностики.

Где находится ДПКВ QG18DE?

Очевидно, это должно быть близко к КВ. Отметим, что ДПКВ часто путают с датчиком поворота распределительного вала. Внешне они похожи, но не взаимозаменяемы (у них разная прошивка). У первого артикул 237314М500, а у ДПРВ — 0815662033. Вот как они расположены на схеме.

Расположение ДПКВ

На схеме видно, что ДПВР расположен на блоке цилиндров под крышкой клапанов. ДПВК находится на блоке цилиндров внизу, со стороны водителя, около кронштейна крепления. Сверху без зеркала его увидеть невозможно. Если разобрать воздуховод вместе с крышкой воздушного фильтра, тогда его можно увидеть через зеркало, нащупать рукой и при определенной сноровке даже заменить. Но лучший способ — сделать это снизу, воспользовавшись смотровой ямой, подъемником или эстакадой.

Замена

Если в результате диагностики выяснится, что неисправен датчик, то его нужно поменять на новый прибор. На любом СТО эта операция займёт совсем немного времени. Единственный недостаток в том, что порой мастера могут очень дорого оценить свою работу. Самостоятельная замена датчика сэкономит деньги и не вызовет особых затруднений. Об этом может рассказать любой водитель, кто хоть раз менял его своими руками. Место расположения датчика доступно даже начинающему автолюбителю. Специалисты советуют следовать пунктам нижеследующей инструкции.

Снятие старого ДПКВ:

Пошаговая инструкция по замене ДПКВ:

  1. Автомобиль выставляют на ровном месте, выключают зажигание и ставят на ручной тормоз.
  2. Поднимают капот. Минусовую клемму снимают с аккумулятора.
  3. Отвинчивают крепежные болты и отводят в сторону защитный фартук.
  4. Отключают фишку кабеля от контактного разъёма датчика.
  5. Головкой или рожковым ключом отвинчивают крепёж, и вынимают датчик из посадочного места.
  6. При установке нового прибора все вышеперечисленные действия повторяют в обратном порядке.

Признаки неисправности

Чтобы понять, какие признаки неисправности могут относиться к ДПКВ, рассмотрим коротко его участие в работе двигателя. Несимметричные выступы на коленчатом валу последовательно воздействуют на шатуны, толкая поршни в цилиндрах. Последние сжимают воздух и нагнетаю компрессию. Параллельно ГРМ через ГБЦ подает нужное количество воздуха в цилиндры.

Система управления двигателем “понимает” положение всех участников, исходя из данных ДПКВ (при условии правильной установки привода ГРМ), и открывает форсунки для выпуска бензина. От катушек зажигания подается искра на свечи, и воздушно‐топливная смесь воспламеняется. Двигатель работает ровно и не дергается.

Найти причину поломки поможет диагностика, но об этом чуть ниже.

Среди признаков неисправности, указывающих на возможную поломку ДПКВ встречаются:

  • загорание на приборной панели значка Check Engine;
  • потеря динамики автомобиля;
  • нестабильные обороты двигателя;
  • мотор глохнет самопроизвольно;
  • детонация в момент нажатия педали акселератора;
  • двигатель дергается и троит.

При окончательной неисправности датчика коленвала двигатель невозможно завести совсем. Но установить это можно только путем проверки, где диагностика покажет состояние других участников системы зажигания.
