Датчики, отвечающие за обороты и стабильную работу двигателя

Запуск мотора при помощи системы

Для использования функции автоматического или дистанционного запуска силовой установки в процессе монтажа системы должен быть определен тип коробки передач авто. Это связано с тем, что ручная коробка передач нуждается в дополнительной разрезке петли расположенной на центральном блоке, а автоматическая коробка передач подразумевает сохранение этой петли.

Для определения типа двигателя авто необходимо дополнительно запрограммировать задержку включения стартера после зажигания.

Дистанционная активация силовой установки не проводится в случае:

• Установки ручки переключения передач в нейтральном положении.
• Работающего зажигания.
• Открытого капота.
• Отключенного стояночного тормоза.

Перед активацией дистанционного или автоматического режима запуска на авто с механической коробкой передач необходимо активировать «программную нейтраль». Эта функция защитит авто от активации при включенной передаче.

Последовательность действий для активации «программной нейтрали»:

• Остановка авто, без выключения зажигания;
• Перемещение рычага переключения скоростей в нейтральное положение;
• Перевод авто на стояночный тормоз;
• Зажатие кнопки брелока, до появления звукового сигнала;
• Отключение зажигания и вынимание ключа из замка. (Двигатель должен продолжать функционировать);
• Выход из авто и закрывание дверей.

После закрытия дверей двигатель заглушиться в автоматическом режиме и активируется охранный режим с запиранием замков. Такая нехитрая последовательность действий подготовит авто к запуску.

Активация дистанционного запуска производится при помощи нажатия 2 кнопки брелока и выбора специальной иконки. Также можно зажать 1 кнопку брелока на несколько секунд, такая активация возможна в любом режиме охраны.

Программой предусмотрено 4 попытки запуска двигателя при каждой, из которых время работы стартера увеличивается. Начальное значение прокрутки стартера выставляется вручную. Оно может равняться:

• 800 мс.
• 1200мс.
• 1800 мс.
• 3000 мс.

При успешной активации, повторные попытки не выполняются. Если авто запускается до истечения времени максимальной прокрутки стартера, то силовая установка запускается досрочно.

Если все попытки запуска были неудачными, то брелок подаст несколько звуковых сигналов, которые подтвердят окончание процесса.

Весь процесс запуска отображается на дисплее брелока сигнализации Старлайн:

• При попытке активации индицируется состояние авто и загорается надпись;
• При работающей силовой установке отображается специальная иконка и время прогрева;
• Если до окончания прогрева осталось менее 1 минуты отображается значок – r01.
• После окончания прогрева отображается r00.

( 1 оценка, среднее 4 из 5 )

Анализатор скорости вращения входного вала АКПП

Это устройство отвечает за выбор передачи в данный момент времени, опираясь на текущую скорость транспортного средства.

Датчик снимает показания вращения, преобразуя их в электрический ток различного напряжения (постоянного или переменного). Сигнал, который детектор передает системе пропорционален скорости вращения. Таким образом происходит определение нужного нам показателя и выбор той передачи, которая является оптимальной для текущего положения.

Данный прибор не только определяет положение рычага скорости. Благодаря тем данным, которые он собирает и передает на ЭБУ, осуществляется управление обратной связью и распознается возможная поломка других детекторов системы.

Рекомендуем купить

Датчик температуры охлаждающей жидкости (ДТОЖ)

Задача ДТОЖ — контролировать температуру воды, антифриза или антифриза в системе охлаждения с последующей передачей этой информации в ЭБУ.

После обработки информации установка принимает решение о необходимости обогащения горючей смеси. Чем ниже температура трансмиссии, тем выше уровень обогащения топлива.

Сам ДТОЖ, как правило, монтируется на выходной патрубок ГБЦ. Но в некоторых моделях возможны и другие варианты.

Проще говоря, это термистор, сопротивление которого меняется с учетом температурного параметра. Чем оно ниже, тем больше сопротивление, и наоборот.

Что касается блока управления, то подается напряжение, которое формируется с учетом падения этого параметра на резисторе. Другими словами, при изменении температуры изменяется и сопротивление, а вместе с ним и напряжение.

При низкой температуре охлаждающей жидкости разность потенциалов будет большой, а при постепенном прогревании двигателя — уменьшаться.

К основным признакам поломки ДТОЖ можно отнести:

• увеличение времени нагрева силового агрегата.
• повышенный расход топлива;
• черный дым из выхлопной системы;
• неправильная работа вентилятора станка, он может сразу включиться при нагреве до холодного;
• снижение скорости ХХ;
• потеря мощности и появление детонации при работе;
• необходимость нажимать на газ для увеличения оборотов даже после прогрева двигателя;
• затруднение запуска двигателя при низких температурах;

Причин, по которым ДТОЖ может выйти из строя, несколько:

1. Физические проблемы. В эту категорию входят поверхностные трещины, повреждение резьбы и нарушение целостности кожуха.
2. Отсутствие хладагента.
3. Электрические проблемы: короткое замыкание, обрыв кабеля и т.д.
4. Низкое качество используемой теплоносителя, в результате чего на приборе контроля появляется осадок и возникают отклонения в передаваемой информации.

Чтобы проверить ДТОЖ, нужно убедиться, что его термистор исправен и его сопротивление изменяется при нагревании.

Для этого снимаем датчик, погружаем его в емкость с охлаждающей жидкостью и нагреваем состав. В этом случае подключите к клеммам устройства и проверьте параметры сопротивления при разных температурах.

На последнем этапе сверьте полученные данные с информацией в справочной таблице.

Как проверить мультиметром датчик температуры охлаждающей жидкости, не снимая его с автомобиля

Все основные датчики в двигателе автомобиля, и за что они отвечают (список)

С появлением инжекторной системы подачи топлива количество датчиков в конструкции автомобиля значительно увеличилось. Электронный блок управления двигателем получает и обрабатывает большое количество информации, что необходимо для правильной работы всех систем. Но далеко не все водители знают о том, какие датчики имеются в конструкции автомобиля, и для чего они предназначены. Я решил рассказать о всех основных элементах, что позволит автолюбителям самостоятельно диагностировать неисправность.

Датчик массового расхода воздуха (ДМРВ) — располагается за воздушным фильтром и определяет количество проходящего воздуха. Необходим для формирования оптимальной топливно-воздушной смеси. Данные с ДМРВ передаются в ЭБУ, который корректирует подачу топлива в соответствии с ними.

Датчик положения дроссельной заслонки (ДПДЗ) — считывает информацию о том, в каком положении находится дроссельная заслонка. Положение заслонки зависит от уровня нажатия на педаль газа. Данные с датчика позволяет корректировать объем подачи топлива.

Датчик положения коленчатого вала (ДПКВ) — считывает положение и обороты коленвала двигателя. Пожалуй, этот датчик можно назвать единственным, выход из строя которого приведет к полной невозможности запуска двигателя . Показания с ДПКВ позволяют ЭБУ определять момент для впрыска топлива и угол опережения зажигания. Также информация с датчика отображается на тахометре.

Датчик положения распределительного вала (ДПРВ) — находится в районе распредвала и позволяет определить положение цилиндров в верхней точке. Данные с ДПРВ позволяют определить, в какой цилиндр нужно подать топливо и включить зажигание.

Датчик детонации — датчик, определяющий детонацию в камере сгорания. Детонация влечет за собой серьезную нагрузку на двигатель и способна разрушать его изнутри. Датчик улавливает чрезмерные колебания, при возникновении которых корректируются топливная смесь и угол опережения зажигания.

Датчик температуры охлаждающей жидкости (ДТОЖ) — определяет температуру ОЖ в системе. Данные с ДТОЖ позволяют быстрее прогревать холодный двигатель за счет увеличенных оборотов холостого хода, а при достижении установленной температуры ЭБУ включает принудительное охлаждение вентилятором во избежание перегрева.

Датчик кислорода — располагается в выпускной системе. На современных автомобилях имеются два или более датчиков. Их применение связано с экологическими стандартами. Первый датчик кислорода находится перед катализатором, второй за ним. В зависимости от показаний позволяет корректировать топливную смесь и определять неисправность катализатора.

Датчик скорости — обычно располагается рядом с КПП или колесом. Определяет количество вращений вала, за счет чего ЭБУ отображает текущую скорость на приборной панели. Сейчас его функцию могут заменять другие датчики, например, датчик АБС.

Датчик давления масла — расположен в масляной системе и определяет давление. Никакие параметры на его основе не корректируются, но при возникновении слишком низкого давления на приборной панели загорится лампочка «маслёнки».

Датчик абсолютного давления (ДАД) — считывает показатели давления во впускном коллекторе, за счет чего корректируется состав топливно-воздушной смеси.

Датчик положения кузова (датчик неровной дороги) — располагается на кузове автомобиля и позволяет определить движение по неровной дороге. Так как подобный режим движения может повлечь за собой пропуски зажигания на приборной панели должна загореться характерная ошибка. Но ЭБУ понимает, что автомобиль едет по неровностям, поэтому не отображает ошибку.

Что отслеживает датчик вращений и положения коленвала

Детектор оборотов двигателя передает на ЭБУ следующее:

• объем впрыскиваемого топлива в конкретный момент;
• кода появляется сам момент впрыска;
• оптимальное время для активации клапана адсорбера, длительность его работы;
• момент и угол опережения зажигания, угол поворота КВ.

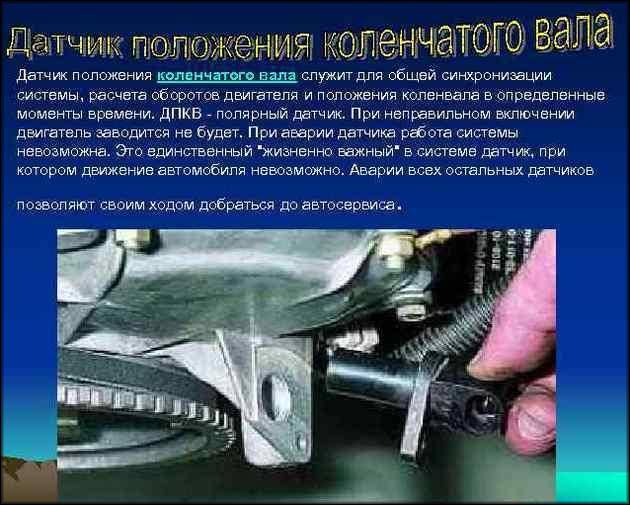

ДПКВ — это единственный датчик, выход из строя которого, среди прочих схожих для неполадок сенсоров последствий, приведет к полной остановки двигателя. Именно он позволяет системе определить, когда на свечах зажигания создавать искровой заряд.

Где находится датчик оборотов

Детектор оборотов, он же индукционный измеритель расположен, как правило, над маркерным (реперным) колесом, зубчики которого выполняют для него роль сигнализатора. Установлен в таких местах:

• маховик;
• коленвал, внутри сегмента цилиндров (часто так у Ford, Opel);
• с фронта моторной части на КВ, со шкивом привода дополнительных узлов (Jaguar, BMW, ВАЗ и так далее).

Маркерные выступы реперного колеса могут предназначаться только для измерения оборотов ДВС (лучший вариант), а также их роль могут выполнять выступы на стартерном узле (Audi, Volvo). У некоторых моделей измеритель оборотов заменяет сенсор Холла, тогда обычно устройство находится вблизи распредвала.

Место сенсора синхронизации неудобное, поэтому он имеет длинный (до 70 см) кабель с разъемом, само устройство крепится на кронштейне. Стандартное его место — около шкива привода генератора.

Сложности с идентификацией

Приведем пример, как владельцем Audi 100 2.6 описана вариация разных сенсоров. Измеритель оборотов тут обозначен как G28, но также есть отдельный детектор для КВ (G4):

Ниже на рисунке упоминаемый отдельный датчик G4, а соотношение по месту его расположения к G28 показано на фото выше:

Учитывая сказанное, для начала желательно ознакомиться со схемой силовой системы по спецификации конкретной модели машины.

Конструкция и общий принцип работы автомобильного сенсора оборотов

При рассмотрении вопроса, какой датчик отвечает за обороты двигателя во всех аспектах, надо отметить, что это группа сенсоров. А именно: холостого хода (ДХХ), дроссельной заслонки (ДПДЗ), распредвала (ДПРВ), расхода воздуха (ДМРВ), рециркуляции газов. Но именно считает частоту оборотов для нормальной работы системы зажигания ДПКВ. В целом признаки поломки общие для него и перечисленных детекторов, но есть характерный только для измерителя синхронизации признак: часто именно при его поломке автомобиль вообще не заводится.

На Toyota:

Алгоритм функционирования ДПКВ в своей основе схож для всех его типов. Основывается на мониторинге изменений в создаваемой им же среде (магнитополе, индукция, оптические явления), которые провоцирует специальная ответная зубчатая часть коленвала (диск с выступами, реперный, синхронизации).

Рассмотрим этапы работы автомобильного ДЧВ в несколько обобщенном виде:

1. Коленвал имеет специальный зубчатый (реперный) диск. На месте двух зубцов (стартового, нулевого) пустое место, без них выступов 58, они расположены по окружности через каждые 6°.
2. Колесо крутится, выступы проходят через магнитное поле, оптические или другие импульсы, посылающиеся сенсором в зависимости от его типа, изменяют их.
3. Прибор отслеживает указанные модификации среды, передает их на ЭБУ машины.
4. При прохождении детектора мимо участка без двух зубцов характер импульсов фиксируется как сигнал, уведомляющий о начальном положении КВ. Таким образом сенсор различает полный оборот.
5. Компьютер электронного управления системой автомобиля на основании показателей от ДПКВ узнает о размещении коленвала и все необходимые данные, производит вычисления, направляет сигналы в исполнительные узлы, работа системы зажигания, впрыска корректируется, мотор работает стабильно.

Наиболее ярко охарактеризовать работу датчика синхронизации можно на примере индуктивной его разновидности. При вращении сигнального колеса (во время работы ДВС) его выступы задевают магнитное поле ДПКВ. Создаются периодические импульсы напряжения, характеризующие частоту движения и положение КВ, поступающие на контроллер ЭБУ, который и рассчитывает момент для сработки модуля зажигания и форсунок.

Надо сказать, что такой алгоритм характерный в своей основе для всех типов датчиков положения коленвала: зубчики изменяют чувствительную среду, создающуюся ДПКВ, что и отслеживает через него ЭБУ.

Ниже рассмотрим виды ДПКВ и их нюансы.

Способы диагностики сенсора

Существует много методик, как проверить функционирует ли датчик либо его работоспособность ставится под сомнение. Однако среди них являются самыми распространенными. Для этого предварительно нужно демонтировать устройство со своего места. Только перед этим следует сделать на нем метки, чтобы потом установить в том положении, в котором он находился.

Замер сопротивления

Это самая простая диагностика, но она не способна дать полной гарантии, что неисправность будет обнаружена. Для данного способа нужен мультиметр, который нетрудно найти в любом магазине. Прибор ставится в режим измерения сопротивления, после этого остается коснуться щупами контактов катушки индуктивности. Полярность при этом не играет никакой роли.

Оптимальное значение лежит в пределах 500-700 Ом. Но для лучше всего обратиться к инструкции по эксплуатации собственного транспортного средства. Следовательно, на мультиметре следует поставить верхний предел, равный 2 кОм. Стоит учесть, что этот предел у разных приборов может варьироваться, главное установить его большим, нежели измеряемый параметр.

В крайнем случае, стоит выбирать значение ближе к указанному выше. Только на этом не следует останавливаться, поскольку такую проверку нельзя считать полноценной.

Проверка индуктивности

Независимо от типа катушки, в возбужденном состоянии она обладает индивидуальным значением индуктивности. Подобные элементы, как мы помним, есть и в индуктивном ДПКВ. Подходящая оснастка для такой диагностики такова:

• трансформатор;
• вольтметр (лучше цифрового типа);
• измеритель индуктивности;
• мегаомметр.

У некоторых мультиметров предусмотрена возможность измерять индуктивность. Но если такого под рукой нет, то без дополнительного оборудования не обойтись. Измеряемый показатель индуктивности должен находится в диапазоне от 200 до 400 мГн, что вписывается в пределы нормы. При незначительных отклонениях это не критично, чего нельзя сказать о сильной разнице — поломка ДПКВ налицо.

Далее мегаомметром следует замерять сопротивление изолирующего слоя катушечной проводки. На приборе ставится предел измерений в 500 В. Чтобы получить более точные показатели, замеры нужно провести не менее 2-3 раз.

Показатели изоляционного сопротивления должны начинаться с 0,5 Мом, иначе это свидетельствует о ее прорыве. Соответственно повышается вероятность межвиткового замыкания. Размагничивать катушку нужно посредством сетевого трансформатора.

Самая трудоемкая и недоступная методика

Этот способ отличается наибольшей эффективностью, поскольку позволяет наглядно увидеть формирование сигналов. Также это способствует получению полноценной диагностики, и определить работоспособность ДПКВ. Проверку допустимо выполнять не только при запущенном двигателе, но и предварительно демонтировав само электронное устройство.

Для самой процедуры требуется специальное оборудование — осциллограф, включая ПО к нему. Сама инструкция к руководству проверки датчика коленвала:

1. Щупы прибора подводятся к катушечным контактам (соблюдать полярность не нужно).
2. Запускается программа для работы с оборудованием.
3. Теперь остается взять какой-нибудь металлический кусок, которым помахать перед сенсором.
4. Если устройство исправно, то на мониторе будет заметна осциллограмма, построенная по полученным сведениям от ДПКВ.

Какой датчик отвечает за обороты двигателя? Список и нужная информация

При возникновении проблем с двигателем можно услышать вопрос, какой датчик отвечает за обороты двигателя. Часто именно на эти электронные устройства водители грешат в первую очередь. Но проверять датчики следует в последнюю очередь. Плавать обороты могут по самым разным причинам. Сначала следует убедиться в отсутствии других поломок. Часто проблемы с оборотами начинаются после заправки топливом низкого качества. В таком случае система впрыска просто не в состоянии сделать нормальную смесь. В итоге обороты начинают плавать. Другая причина в неисправности зажигания. Это также достаточно распространенная проблема. Только исключив все эти причины можно переходить к проверке датчиков. Где искать поломку?Какой датчик отвечает за обороты двигателя? Ответ на этот вопрос и прост и сложен одновременно. Причина может находиться в 4 различных датчиках:

• Холостого хода (ДХХ);
• Положения дроссельной заслонки (ДПДЗ);
• Массового расхода воздуха (ДМРВ);
• Рециркуляции отработанных газов ( EGR).

Также, в очень редких случаях причиной плавающих оборотов может оказаться датчик на положение коленчатого вала. Но это случается, крайне редко и мы не будем рассматривать здесь этот вариант. Обычно проблемные датчики выявляются при проведении компьютерной диагностики. Но иногда нет возможности посетить сервис для этой процедуры. Поэтому можно вполне обойтись своими силами для их проверки.

Датчик на холостой ход

Нужно отметить, что при его повреждении обороты будут плавать в основном на холостом ходу. Но в любом случае проверку следует начинать с ДХХ. Для этого нужно скинуть колодку проводов с датчика. После чего проверяется напряжение. Для этого один вывод проводов пускают «на массу», то есть прикладывают к двигателю. Второй провод присоединяют к датчику и замеряют напряжение. Мультиметр должен выдавать напряжение не меньше 12В. Если показатель меньше, то возможно разряжен аккумулятор. После восстановления его заряда возможно и работа двигателя восстановится. Также нужно проверить сопротивление на выводах, оно должно равняться 53 ОМ. Замеры нужно производить на парных контактах. Нужно поменять датчик, если сопротивление ниже или выше.

Датчик на массовый расход воздуха

Этот датчик контролирует и позволяет нормализовать поступление воздуха в топливную смесь. Признаками его неисправности являются следующие проблемы:

• Нестабильные обороты;
• Проблемы с заводом теплого двигателя;
• Снижение мощности.

Проверка этого датчика производится по разному. Самым простым из них является отключение ДМРВ и поездка без него. Если негативные моменты пропали, то скорее всего причина именно в датчике. Также отказ датчика может быть спровоцирован некачественной прошивкой. Для этого под упор заслонки дросселя помещают пластинку толщиной 1 мм. При этом обороты немного должны увеличиться. После снимают фишку с интересующего нас датчика. Если двигатель продолжил работать, причина в «кривой» прошивке.

Также проверка выполняется путем замера напряжения. Для этого возьмите мультиметр, его следует выставить на максимальное напряжение 2 В. Далее замеряется напряжение на выводах. На новом полностью исправном датчике оно должно колебаться в пределах 0,98-1,01 В. О неисправности ДМРВ говорит напряжение более 1,05 В. В таком случае его следует заменить.

Датчик температуры охлаждающей жидкости двигателя

Предположительно, водитель увидит контрольную лампу «низкой охлаждающей жидкости» на своей комбинации приборов. Если эта диагностическая стратегия звучит сложнее, это связано с тем, что она сложна, а также потому, что она может широко варьироваться в разных приложениях.

Часто проблемы с оборотами начинаются после заправки топливом низкого качества. В таком случае система впрыска просто не в состоянии сделать нормальную смесь.

В итоге обороты начинают плавать. Другая причина в неисправности зажигания. Это также достаточно распространенная проблема. Только исключив все эти причины можно переходить к проверке датчиков.

Поскольку соответствующие критерии применимы к конкретным приложениям, перед тем, как делать какие-либо предположения, необходимо проконсультироваться с соответствующей технической базой данных. В низкоуровневых системах эффекты будут незначительными, тогда как высоконадежные системы проявляют глубокие последствия.

Вот где опыт может привести нас в заблуждение. Эти ложные данные могут привести к жалобе на холодную езду и, помимо прочего, предотвратить запуск монитора испарительных выбросов. Третий, но менее надежный способ — использовать инфракрасный пирометр или «тепловой пистолет» для сравнения температуры воздуха всасываемого воздуха и двигателя с потоком данных, отображаемым на сканирующем инструменте. Но помните, что из-за «отражательной способности» различных поверхностей подход теплового пистолета не будет указывать точную температуру, указанную на диагностическом приборе.

Перечень основных

В состав системы управления работой ДВС входит несколько сенсоров, расположение и принцип их функционирования зависят от производителя. Корректная работа мотора и нормативный расход топлива возможны только в случае исправных чувствительных элементов. Неисправность сенсоров приводит к падению мощности и росту расхода топлива. Помимо поломки датчиков, возможны обрывы жгутов проводки или окисление контактов внутри штекеров из-за проникновения конденсата и дорожных реагентов.

ДМРВ

На входе в дроссельный узел располагается сенсор, определяющий массовый расход воздуха двигателем. Причиной выхода из строя является загрязнение элемента, расположенного внутри корпуса.

При завышении показаний наблюдаются плавающие обороты холостого хода, мотор может глохнуть, а при запуске возникают затруднения (вне зависимости от температуры антифриза). При занижении массового расхода агрегат не развивает полной мощности и сжигает на 20-25% больше горючего.

ДПДЗ

Сенсор определяет положение заслонки в дроссельном узле и отвечает за подачу топлива. При поломке возникают провалы при резком или плавном нажатии на педаль акселератора, могут плавать обороты холостого хода, а при разгоне автомобиля наблюдаются рывки.

Необходимо приобретать оригинальную запасную деталь, поскольку подделки или бюджетные сенсоры быстро выходят из строя из-за вибрационных нагрузок и постоянного перемещения заслонки.

ДТОЖ

В контуре охлаждения имеется сенсор, определяющий температуру антифриза и регулирующий состав смеси. На холодном моторе требуется подача дополнительной порции горючего, которая одновременно ограничивается лямбда-зондом в нейтрализаторе.

При поломке элемента возможны постоянная работа вентиляторов на радиаторе, проблемы с запуском горячего силового агрегата и повышенный расход топлива. Диагностика показывает ошибки, связанные с обрывом цепей или чрезмерно низким либо высоким уровнем сигнала.

ДД

Сенсор определяет момент детонационного сгорания и корректирует опережение зажигания. Изделия разделяют на резонансные и широкополосные, отличающиеся алгоритмами работы.

В случае поломки сенсора плавают прогревочные обороты, мотор не развивает мощности, наблюдается рост расхода топлива.

ДК

На машинах с каталитическим нейтрализатором имеются первичный и вторичный сенсоры концентрации кислорода. Чувствительные элементы определяют состав выхлопных газов и корректируют состав смеси. При повреждении возрастает расход горючего, богатая смесь догорает в полости нейтрализатора и перегревает керамические соты.

Разрушенный наполнитель препятствует выходу газов в атмосферу, а некорректный сигнал от сенсоров приводит к дополнительному обогащению смеси.

ДПКВ

Датчик определяет положение коленчатого вала и является одним из основных элементов системы управления работой мотора. ДПКВ расположен около шкива и считывает информацию от вращающегося диска, некоторые компании ставят элемент около маховика (например, на агрегатах AEB от Audi). При поломке запуск мотора невозможен, в комбинации приборов горит лампа Check Engine. Силовые установки ряда производителей при выходе из строя ДПКВ переходят в аварийный режим работы по фиксированной картографии с ограничением частоты вращения вала на уровне 3000-4000 об/мин.

ДС

Сенсор определяет скорость движения автомобиля, располагается на картере коробки передач напротив вторичного вала. Сигнал передается к спидометру и учитывается блоком управления мотором. При поломке или окислении наблюдаются провалы оборотов в момент разгона либо снижение частоты вращения коленчатого вала в режиме холостого хода.

На части машин импортного производства при неисправном ДС блокируется пуск мотора (например, на продукции бренда Chevrolet).

ДФ

Изделие определяет положение распределительного вала, управляя последовательностью работы форсунок впрыска топлива. При поломке увеличивается расход горючего из-за одновременной работы 2 распылителей. Датчик фазы используется не на всех моторах. Например, завод ВАЗ стал использовать систему отслеживания положения распределительного вала на 8-клапанных агрегатах только после 2005 г. Двигатели с 16-клапанной схемой газораспределения изначально комплектовались ДФ, расположенным на головке блока.
