Замена и прокачка гидрокомпенсаторов Нива Шевроле

Пошаговый порядок замены гидрокомпенсаторов

Если всеми вышеназванными способами устранить стук гидрокомпенсаторов не представилось возможным, то необходимо произвести его замену, а как это сделать правильно, читайте ниже в нашей статье.

Устанавливаем автомобиль на ровную площадку, включаем ручной тормоз и нейтральную передачу.
Далее открываем капот и первым делом снимаем воздуховод.
Затем освобождаем клапанную крышку от всевозможных патрубков, откручивая от них хомуты.
Демонтируем восемь болтов с клапанной крышки.

Далее выставляем метку на распределительном вале, с меткой на задней части шестерни.
Болт звёздочки необходимо ослабить и снять натяжитель цепи.

Вышеназванный натяжитель можно сразу же «перезарядить» утопив его в плунжер и закрепив гайкой с колпачком.

Продолжая демонтаж, откручиваем все гайки, которые фиксируют распределительный вал, а затем снимаем его.

Затем вынимаем все 8 рокеров и демонтируем компенсаторы.

На их место устанавливаем новые детали, затягивая их с усилием в 2кгс, с помощью специального ключа, а при его отсутствии достаточно сильно, но не перетягивая и не оставляя их слишком ослабленными.
Продолжаем монтаж новой установкой рокеров на свои места.
Затем составляем метки и монтируем на своё место распределительный вал.
Когда он установлен, фиксируем его на месте, также ставим звёздочку и натяжитель цепи.

Перед тем как затянуть цепь, смотрим на совпадение всех меток ещё раз и фиксируем его окончательно гайкой для натяжки цепи.
Монтируем крышку клапанов на место, и подсоединяем все патрубки (обратите внимание на состояние патрубков и хомутов, потому как при сильной степени износа их лучше всего заменить – прим.).
Заводим двигатель и наблюдаем за результатом. Обратите внимание, что на первом запуске может иметься всё тот же стук, однако, как только они заполнятся маслом, он должен прекратится, и работа двигателя нормализоваться.. На этом работы по замене гидрокомпенсаторов можно считать выполненной

На этом работы по замене гидрокомпенсаторов можно считать выполненной.

Советы по замене гидрокомпенсаторов

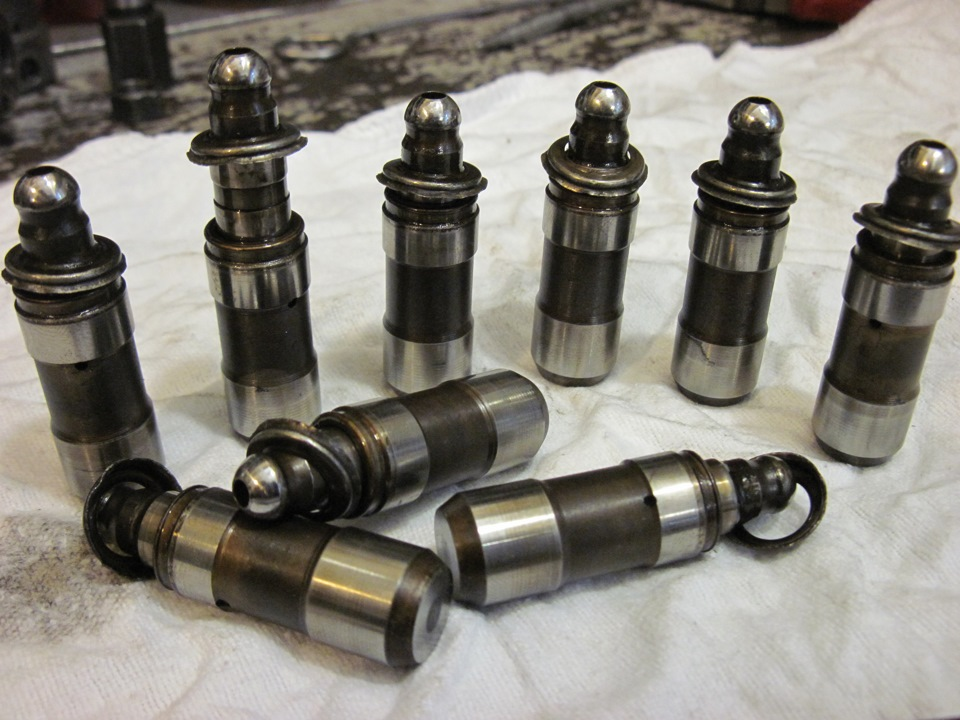

Гидрокомпенсаторы на «Шниву» вблизи.

Если вы услышали стук клапанов, не торопитесь приступать к замене гидрокомпенсаторов, попробуйте сначала заменить моторное масло.

Заливать следует масло высокого качества, с вязкостью 10W40 — летом, а в зимнее время 5w30 или 0w30

Обратите внимание, что если масло заливается постоянно одинаковое и меняется вовремя, т. е

каждые 7–10 тысяч километров пробега, то факт засорения гидрокомпенсаторов существенно снижается.
Если вы произвели демонтаж гидрокомпенсаторов, попробуйте их промыть в бензине, предварительно выполнив их разборку. После очистки проверьте их на работоспособность нажав на плунжер пальцем, и если он исправен, то вернётся в исходное положение.

Причины и признаки выхода из строя гидрокомпенсаторов

Важно определить, когда стучат ГК. Нередко стук происходит только на «холодную», а в течение 30-45 секунд исчезает

Причиной этому, задержка подачи масла на гидрики, вследствие его недостаточного разогрева. Другое дело, когда стук гидрокомпенсаторов происходит на «горячую», тогда придется снимать распредвал и прочищать каналы. В случае, если промывка не помогла — необходима замена гидрокомпенсаторов Шевроле Нива.

Основным признаком, который проявляет себя, как правило к 50000 км, а то и 40000 км, является возникновение отчётливых звуков в районе распредвала, а при попытке добавить оборотов, идёт металлическое потрескивание. Причинами этого может быть:

  1. Упавшее давление в системе маслообеспечения авто, вследствие чего образовалась воздушная пробка, не позволяющая маслу подходить к ГК.
  2. Засорение масляного фильтра приводит к забиванию масляных каналов и уменьшению подачи на гидрокомпенсаторы.
  3. Пониженный или повышенный уровень масла в системе, из-за чего возникло чрезмерное насыщение масла воздушной смесью, что и стало причиной характерного стука.
  4. Изношенное посадочное место под гидрокомпенсатор. В процессе работы двигателя от температуры происходит ещё большее увеличение посадочного места.

При замене ГК необходимо учитывать, что причиной стуков, доносящихся из распредвала также могут быть:

  • ухудшение состояния кулачков распредвала;
  • износ поверхности рокеров;
  • стирание торца стержня клапана.

Гидрокомпенсатор 21214, немножко теории

Примем за аксиому следующее – все механические части изнашиваются. Попробуем разобраться почему ДАННЫЕ гидрокомпенсаторы на двигателях БМВ ходят до 150-200 тыс., а на данном двигателе реальный пробег около 70 тысяч. Далее двигатель уже напоминает автомат, стреляющий холостыми патронами. Я уже говорил в первой главе, что гидрокомпенсатор представляет из себя гидроцилиндр, и подчиняются они законам гидравлики. Итак, извечный русский вопрос: кто виноват в таком малом сроке нормальной работы?

  • Угол установки. На подавляющем большинстве виденных мною двигателей, гидрокомпенсаторы установлены строго вертикально по отношению к вектору силы, то есть кулачку распредвала. В данном двигателе гидрики стоят под достаточно большим углом. Результат: повышенный секторальный износ шляпки гидрика и внутреннего цилиндра.
  • Давление масла. В каждой второй статье посвященной двигателю 21214, я говорю о том, что изначальный оригинал имел объем 1,2 литра. Завод путем нескольких расточек увеличил его до 1,7 литра, но все остальное, включая помпу охлаждения и масляный насос оставил старым. Ну и чтобы было уж совсем не скучно, сверху еще добавили гидронатяжитель цепи.
  • Степени свободы. Сравним гидрики старого и нового образца, хотя бы визуально. Гидрики старого образца вкручивались в гбц. В процессе участвовала только рабочая камера гидрокомпенсатора. В новом образце, в гбц вкручивается стаканчик, в который кидается гидрик. То есть производителю надо обработать уже ДВЕ гидравлические пары. Стаканчик-гидрокомпенсатор и непосредственно рабочая камера гидрика. Сделать это качественно, оказалось уже не по силам.

Почему появляется стук гидрокомпенсаторов

От многих автомобилистов нередко можно услышать фразы по типу:

  • «Почему стучат гидрокомпенсаторы на холодную? Что делать?»;
  • «Из-за чего стучат гидрокомпенсаторы на горячую? Где регулировать?»;
  • «Застучали гидрокомпенсаторы. Как их теперь починить?».

Выше было отмечено, что любой тип гидравлического компенсатора – это гидромеханизм, работающий за счёт плунжерной пары и масла, поступающего в него из мотора. То есть, причина стука гидрокомпенсаторов или клапанов, как будет правильней, кроется либо в неправильной работе плунжеров, либо в проблемах с маслообеспечением данного механизма. Если быть точнее, то неприятный звук может появиться по нескольким причинам:

  • Масла, доходящего до гидрокомпенсаторов, недостаточно или оно имеет очень низкое качество. В итоге, плунжерная пара не получает должной смазки, давление в системе не появляется и регуляция зазора не происходит. Естественно, начинается стук клапанов, спровоцированный неправильным тепловым зазором;
  • Каналы ГБЦ или самого гидравлического механизма забились выработкой. Подобное явление случается по причине неправильного использования масла. То есть, отсутствие своевременной замены масла или его чрезмерное выгорание способно забить масляные каналы и сделать из рабочего узла совершенно неисправный гидрокомпенсатор;
  • Вышел из строя сам гидравлический механизм. Тут возможны две основные поломки: клин плунжерной пары или неправильная работа шарикового клапана, воздействующего непосредственно на тепловой клапан мотора. Случиться подобное может либо из-за нагара, появляющегося по причине использования плохого масла, либо же из-за брака, допущенного при сборке механизма. Физический износ узла практически исключён, ибо он в действительности вечен. В любом случае, определить точную причину неисправности поможет только тщательная проверка гидрокомпенсаторов и профессиональный взгляд на их состояние.

Сетовать на неправильную работу гидромеханизмов в конструкции ГРМ есть смысл лишь в том случае, когда наличие иных поломок в системе исключено (особенно – поломок клапанов). При иных же обстоятельствах ремонт гидрокомпенсаторов будет выглядеть чем-то ненужным и бессмысленным.

Замена гидрокомпенсаторов на Нива Шевроле

На этом работы по замене гидрокомпенсаторов можно считать выполненной. Если вы услышали стук клапанов, не торопитесь приступать к замене гидрокомпенсаторов, попробуйте сначала заменить моторное масло.

Заливать следует масло высокого качества, с вязкостью 10W40 — летом, а в зимнее время 5w30 или 0w Обратите внимание, что если масло стучат гидрокомпенсаторы на ниве шевроле постоянно одинаковое и меняется вовремя. Если вы произвели демонтаж гидрокомпенсаторов, попробуйте их промыть в бензинепредварительно выполнив их разборку. После очистки проверьте их на работоспособность нажав на плунжер пальцем, и если он исправен, то вернётся в исходное положение

Однако на моторе для Нива Шевроле, предусмотрены гидравлические компенсаторы, исполненные в форме точно таких же болтов регулировки, а зазоры регулируются за счёт работы плунжерной пары и необходимого давления масла в двигателе. Разобранный гидрокомпенсатор. Не смотря на всю кажущуюся стучат гидрокомпенсаторы на ниве шевроле конструкции, устроена в двигателе она очень просто и состоит всего из четырёх частей: Корпуса гидрокомпенсатора

После очистки проверьте их на работоспособность нажав на плунжер пальцем, и если он исправен, то вернётся в исходное положение. Однако на моторе для Нива Шевроле, предусмотрены гидравлические компенсаторы, исполненные в форме точно таких же болтов регулировки, а зазоры регулируются за счёт работы плунжерной пары и необходимого давления масла в двигателе. Разобранный гидрокомпенсатор. Не смотря на всю кажущуюся стучат гидрокомпенсаторы на ниве шевроле конструкции, устроена в двигателе она очень просто и состоит всего из четырёх частей: Корпуса гидрокомпенсатора.

Возвратной пружины. Плунжерной пары, а точнее, из двух её частей, верхней и нижней, то есть плунжера и обратного клапана с поршнем. Почему начинают стучать клапана? Среди всевозможных причин, почему начинают стучать клапана на Нива Шевроле необходимо выделить основные: Внизу, в поддоне, стучат гидрокомпенсаторы на ниве шевроле тоже должна быть прочно зафиксирована и натянута; Шестерня, с неснятой цепью подвязывается проволокой или нейлоновым хомутом.

Натяжение при этом не ослабляется; Откручиваются 4 гайки на шпильках корпуса подшипника на основании вала; Трубопровод, расположенный сбоку, отворачивается от стойки с рампой и снимается; Возле корпуса подшипников распредвала остались гайки — они тоже выкручиваются; Освобождённый вал снимается с двигателя вместе со шпильками.

Как произвести замену гидрокомпенсаторов на Нива Шевроле

Для упрощения обратной сборки не рекомендуется проворачивать его; Выкручиваются рычаги привода клапанов; Снимается несущая гидроопора; Удаляются гидрокомпенсаторы, установленные в стучат гидрокомпенсаторы на ниве шевроле нишах отверстиях головки блока; С помощью шприца или груши из каналов откачивается масло.

Гидрокомпенсаторы или регулировочные болты Гидравлические компенсаторы, устанавливаемые с завода, не всегда качественные, и могут начать стучать уже при небольшом пробеге.

В некоторых случаях причиной стука является раскрученный ГК, то есть, его при установке не закрутили с должным усилием затяжка ,2 кгс. Гидравлические компенсаторы в основном продаются поштучно, но стоят они недешево — цена одного ГК АвтоВАЗ находится в пределах приблизительно стучат гидрокомпенсаторы на ниве шевроле, в тоже время регулировочный болт стоит всего лишь рублей.

Если водитель соглашается на регулировку клапанов через каждые 10 тыс. Замена гидрокомпенсаторов на Ниве Шевроле Если стук гидрокомпенсаторов устранить невозможно, тогда детали следует заменить. По стучат гидрокомпенсаторы на ниве шевроле они не продаются, только комплектом, да и то не везде. Решил не торопиться, сначала снять старые, а потом, при необходимости, купить новые.

Снял клапанную крышку, проверил всё ГК отвёрткой на сжатие, каждый раз проворачивая распредвал так, чтобы на проверяемый ГК через рокер стучат гидрокомпенсаторы на ниве шевроле давил кулачок распредвала. Подозрения не вызвал ни один ГК. Снимаю постель распредвала и отворачиваю ГК. Пятый отвернулся от лёгкого прикосновения ключа, а седьмой вообще был незатянут, и даже вывернут на пол оборота.

Стучат гидрокомпенсаторы на холодном и горячем двигателе: диагностика, ремонт

Работа двигателя внутреннего сгорания непременно связана с выделением тепла. Как известно из курса физики, при взаимодействии тепла с металлом, он расширяется

Конструкторы моторов принимают этот факт во внимание при их проектировке и предусматривают тепловые зазоры. Особое внимание при расчете тепловых зазоров уделяется клапанному механизму автомобиля, где ошибка может привести к прогоранию клапана или появлению стуков в двигателе

Чтобы автомобильные мастерские и водители могли контролировать зазор, в клапанном механизме двигателя присутствует возможность его регулировки. Выполнять ее требуется по ходу эксплуатации машины, поскольку изношенные детали ведут к изменению зазора.

Изначально регулировка зазора выполнялась при помощи шайб и рычагов, что было крайне неудобно, а для конечного автомобилиста еще и слишком сложно. Со временем конструкторы предложили более современное решение – использование гидрокомпенсаторов. Данные механизмы самостоятельно выбирают необходимый зазор и не нуждаются в дополнительных настройках. Но и с ними могут возникнуть проблемы, и наиболее известные из них – это появление стука в процессе работы двигателя.

Что собой представляют гидрокомпенсаторы

Автомобильный гидрокомпенсатор представляет собой поршень, с дном которого взаимодействует кулачок распределительного вала. В поршне находится шариковый клапан, задачей которого является открытие заслонки для поступления масла в полость поршня. За передачу усилия от кулачка распределительного вала к стержню клапана отвечает плунжер.

В процессе работы внутрь поршня поступает масло. Оно заполняет свободное пространство, после чего начинает давить на плунжер. Это приводит к его перемещению вместе с поршнем вверх до тех пор, пока механизм не упрется в кулачок распределительного вала. Таким образом, удается достичь автоматического выбора оптимального зазора за счет механизма гидрокомпенсатора. Когда кулачок распределительного вала надавливает на поршень гидрокомпенсатора, часть масла из него выливается, после чего шариковый клапан блокирует путь маслу, поршень опускается вниз и создается зазор.

Гидрокомпенсатор, в отличие от шайб и рычагов, не требует дополнительной настройки при износе деталей двигателя. Зазор в любом случае регулируется, благодаря поступлению большего количества масла внутрь гидрокомпенсатора.

Почему стучит гидрокомпенсатор

Неисправность гидрокомпенсатора просто определить. Если с данным элементом возникли проблемы, он начинает стучать в процессе работы. Последствием возникновения стука гидрокомпенсатора является неправильная или несвоевременная регулировка клапанного зазора, что может привести к проблемам с двигателем.

Классифицировать причины, из-за которых стучит гидрокомпенсатор двигателя, можно по условиям их возникновения. В зависимости от того, на холодном или прогретом двигателе стучат гидрокомпенсаторы, отличаются неисправности, которыми может быть вызвана проблема.

Стучат гидрокомпенсаторы на холодном двигателе

Проблемы с работой гидрокомпенсаторов могут возникать в двух случаях: при неисправности самого механизма или из-за возникновения проблем в системе подачи масла. На холодном двигателе можно выделить следующие основные причины, почему стучат гидрокомпенсаторы:

  • Загрязнение элемента. При загрязнении гидрокомпенсатора плунжер механизма может заклинить в посадочном месте. Также повышается риск заклинивания шарикового клапана в открытом положении;
  • Загрязнение масла. Грязная эксплуатационная жидкость, засоренная продуктами трения, приведет к возникновению стука гидрокомпенсатора на холодном двигателе. Из-за нее может засориться канал подачи масла, но данная проблема исчезнет при прогреве мотора, благодаря вымыванию «мусора» текучей разогретой эксплуатационной жидкостью;
  • Механический износ гидрокомпенсатора. Если на плунжере или его посадочном месте возникли повреждения, масло не будет удерживаться в подплунжерном пространстве, сохраняя требуемое давление, соответственно, механизм не сможет работать должным образом, обеспечивая необходимый зазор;
  • Высокая вязкость масла. Когда в машине используется масло высокой вязкости, до полного прогрева двигателя оно не успевает поступать к гидрокомпенсаторы, из-за чего в них возникает стук;
  • Сильное загрязнение масляного фильтра. При возникновении преград через масляный фильтр холодное масло не сможет в полном объеме подаваться в головку блока цилиндра.

Несколько слов для экономных автолюбителей

Чаще всего гидрокомпенсаторы не выходят полностью из строя, а сильно загрязняются, вследствие чего просто не в состоянии выполнять возложенную на них задачу правильно. Либо ломается только один, как уже отмечалось выше. Если у вас есть время и желание, можно попробовать достать обратно из ведра гидрокомпенсаторы, которые мы туда ранее выкинули, и провести восстановительные работы.

Для этого нужно разобрать агрегаты и все тщательно промыть. После этого собрать все в обратном порядке. Иногда бывают ситуации, когда к хорошим результатам приводит дополнительная замена регулировочных болтов, которые со временем тоже выходят из строя. Как поступать – решать только вам. Главное, чтобы машинка снова завелась и порадовала вас равномерным гулом устойчиво работающего двигателя.

Внедорожник Нива Шевроле (ВАЗ 2123) зарекомендовал себя как надёжный автомобиль, особенно в условиях нашего бездорожья. Базовая комплектация обеспечивается двигателями от двух производителей: Opel Z18XE (1.8) и ВАЗ-2123 (1.6). На «опелевский» мотор особых нареканий не возникало, чего, к сожалению, не скажешь про отечественный.

Благодаря повышенной модернизации, новый двигатель Нивы Шевроле получил вместо штатных регулировочных винтов и втулок, так называемые «направляющие втулки» — плунжерные пары гидрокомпенсаторов, встроенных в ГБЦ.

На автомобилях Нива Шевроле на двигатели устанавливаются гидравлические компенсаторы (ГК) типа SOHC.

Случается, что на отечественных моторах гидрокомпенсаторы начинают работать с перебоями, доставляя тем самым немало хлопот своим владельцам.

Что лучше — гидрокомпенсаторы или регулировочные болты?

Гидравлические компенсаторы, устанавливаемые с завода, не всегда качественные, и могут начать стучать уже при небольшом пробеге. В некоторых случаях причиной стука является раскрученный ГК, то есть, его при установке не закрутили с должным усилием (затяжка 2-2,2 кгс). Но если детали уже находятся в неработоспособном состоянии, возникает вопрос – чем заменить неисправные «гидрики». Самыми надежными на автомобильном рынке считаются ГК немецкой компании INA, также для автомобиля Шеви Нива гидрокомпенсаторы производит АвтоВАЗ, причем, ГК бывают старого и нового образца, они различаются по головкам блока цилиндров (ГБЦ стали другими у машин выпуска после 2008 года). Гидравлические компенсаторы в основном продаются поштучно, но стоят они недешево – цена одного ГК АвтоВАЗ находится в пределах приблизительно 330-400 рублей, в тоже время регулировочный болт стоит всего лишь 30-50 рублей. Если водитель соглашается на регулировку клапанов через каждые 10 тыс. км, то лучше установить болты – меньше проблем, и дешевле получается ремонт. Нpа машине ВАЗ-21214 (распределенный впрыск) с пробегом 6600 км на горячем двигателе стучал гидрокомпенсатор (далее ГК). По одному они не продаются, только комплектом, да и то не везде. Решил не торопиться, сначала снять старые, а потом, при необходимости, купить новые.

Снял клапанную крышку, проверил всё ГК отвёрткой на сжатие, каждый раз проворачивая распредвал так, чтобы на проверяемый ГК через рокер не давил кулачок распредвала. Подозрения не вызвал ни один ГК. Снимаю постель распредвала и отворачиваю ГК. Пятый отвернулся от лёгкого прикосновения ключа, а седьмой вообще был незатянут, и даже вывернут на пол оборота. (Это видно на третьем фото, есть выработка) Разбираю дальше. Снимаю масляную магистраль и вижу ….. ё-ё-ё-прст, конец масляной магистрали у восьмого ГК cломан.

Купил новую магистраль. Собрал всё в обратной последовательности. Затянул ГК моментом 3,0 Н. м. вместо положенных 1,5-2 Н. м. Двигатель опять приятно заурчал.

После ремонта уже проехали 3 т. км. Всё ОК.

Фотографии сделаны Leo.

Почему стучат гидрокомпенсаторы на Приоре 16 клапанов

Стук во время работы деталей появляется в том случае, когда происходит снижение подачи эмульсии на плунжер и толкатель двигается не равномерно. Причинами характерного звука могут стать такие факторы:

  1. Износ или низкое качество лубриканта. От моторного масла зависит правильная работа механизма. Технические зазоры в плунжере минимальны, что требует использования добротного расходника.
  2. Засоры магистралей подачи жидкости.
  3. Естественное старение деталей. ГК рассчитаны на 100000 км пробега. При этом, если машина эксплуатируется в тяжелых условиях – срок службы сокращается на 15-20%.

Стоит ли менять гидрокомпенсаторы на болты на Ниве Шевроле

Что практичнее, болт или гидрокомпенсатор – этот вопрос волнует многих владельцев Шевроле-Нива. Для начала нужно выяснить – почему некоторые водители решаются на подобную замену? Ответ прост – внедрение компенсаторов вселяло надежду раз и навсегда решить вопрос с тепловыми зазорами. На деле плохое качество гидрокомпенсаторов только ухудшило ситуацию – денег потрачено больше, а проблема не решена.

По этой причине некоторые владельцы Нива-Шевроле «возвращаются к истокам» т. е. переходят обратно на болты. Можно много спорить об эффективности подобного перехода, но часто на форумах владельцев таких машин можно прочитать вот такие отзывы:

«…Поменял обратно «гидрики» на болты, итог: расход упал, холостой ход стабильный, тяга пошла с низов, сцепление стало заметно легче. Принятым решением доволен, замена себя оправдала».

Подобные высказывания встречаются все чаще и чаще. Многие не решаются на подобные действия — менять что-то в моторе владельцам боязно, поэтому каждый принимает такое решение для себя сам.

Гидрокомпенсаторы или регулировочные болты

Гидравлические компенсаторы, устанавливаемые с завода, не всегда качественные, и могут начать стучать уже при небольшом пробеге. В некоторых случаях причиной стука является раскрученный ГК, то есть, его при установке не закрутили с должным усилием (затяжка 2-2,2 кгс). Но если детали уже находятся в неработоспособном состоянии, возникает вопрос – чем заменить неисправные «гидрики».

Самыми надежными на автомобильном рынке считаются ГК немецкой компании INA, также для автомобиля Шеви Нива гидрокомпенсаторы производит АвтоВАЗ, причем, ГК бывают старого и нового образца, они различаются по головкам блока цилиндров (ГБЦ стали другими у машин выпуска после 2008 года).

Гидравлические компенсаторы в основном продаются поштучно, но стоят они недешево – цена одного ГК АвтоВАЗ находится в пределах приблизительно 330-400 рублей, в тоже время регулировочный болт стоит всего лишь 30-50 рублей. Если водитель соглашается на регулировку клапанов через каждые 10 тыс. км, то лучше установить болты – меньше проблем, и дешевле получается ремонт.

Если стук гидрокомпенсаторов устранить невозможно, тогда детали следует заменить. Замену ГК можно произвести своими руками, и выполняется она следующим образом:

ставим автомобиль на ровную площадку, глушим мотор, устанавливаем нейтральную передачу;
снимаем в первую очередь воздуховод, освобождаем клапанную крышку от патрубков;
отворачиваем 8 болтов крышки клапанов;

выставляем метку на распредвале – отлив на корпусе вала спереди должен совпадать с отметкой на задней части шестерни;

ослабляем болт звездочки распредвала, затем демонтируем натяжитель цепи;
натяжитель можно сразу перезарядить, утопив плунжер и зафиксировав его в этом положении колпачковой гайкой;

отворачиваем гайки, удерживающие распределительный вал, распредвал демонтируем;
вынимаем восемь рокеров, выкручиваем гидрокомпенсаторы;

устанавливаем на место новые «гидрики», затягиваем их с усилием 2 кг – важно их не перетянуть, но и слишком ослабленными тоже оставлять нельзя, они могут открутиться;
ставим на место рокера, прежде чем установить распредвал на место, устанавливаем метку – штифт должен находиться напротив отверстия во фланце (см. на рисунке снизу);
крепим распределительный вал, ставим на место звездочку, натяжитель цепи;
натягиваем цепь, ослабив на натяжителе колпачковую гайку, еще раз проверяем метки, и фиксируем колпачковой гайкой натяжку цепи;
устанавливаем клапанную крышку, воздуховод и патрубки.. Запускаем мотор – поначалу гидрокомпенсаторы могут стучать, но по мере прогрева двигателя они заполняются маслом, и стук должен прекратиться

Все, замену гидрокомпенсаторов на Ниве Шевроле можно считать законченной

Запускаем мотор – поначалу гидрокомпенсаторы могут стучать, но по мере прогрева двигателя они заполняются маслом, и стук должен прекратиться. Все, замену гидрокомпенсаторов на Ниве Шевроле можно считать законченной.

Регулировку клапанов производят с помощью специального широкого щупа 0,15 мм, также зазор можно выставить с помощью индикатора.

На четвертом цилиндре (при совмещение метки р\вала) регулируются клапана 6 и 8 (отсчет клапанов ведется от звездочки распредвала). Проворачиваем коленвал на 180 градусов, регулируем 7 и 4 клапан, еще через 180º – 3 и 1, еще через 180º – 2 и 5. Установка регулировочных болтов вместо гидрокомпенсаторов хуже тем, что теперь придется проводить регулировку приблизительно один раз в десять тысяч километров пробега.

Зазоры 0,15 мм выставляют на холодном двигателе, если они будут меньше, то клапана могут прогореть, при больших зазорах в двигателе возникает неприятный стук, происходит недостаточное наполнение цилиндров топливовоздушной смесью, соответственно, теряется мощность мотора.

Как проверить и узнать, какой гидрокомпенсатор стучит

Отечественные машины прельщают автовладельцев простотой ремонта. Большинство сервисных и ремонтных работ можно провести самостоятельно, не обращаясь на СТО и весомо экономя семейный бюджет. Но перед тем как перейти непосредственно к ремонту, нужно правильно диагностировать причину неисправности.

На примере автомобиля Шевроле-Нива мы расскажем, как узнать, какой гидрокомпенсатор стучит в ГРМ мотора.

Предварительно определите, каким гидрокомпенсатором нужно заняться вплотную, можно простым способом. Те гидрокомпенсаторы, которые выставлены в верхней мертвой точке, нужно слегка придавить отверткой, которая используется как рычаг.

Если под легким нажатием гидрокомпенсатор «проваливается», значит, он не отрегулирован и издает стук. Можно даже для «чистоты эксперимента», быстро нажимая на рычаг-отвертку, постучать гидрокомпнсатором.

Проверив одни гидрокомпенсаторы, проверните звездочку распредвала на 180°, чтобы коленвал провернулся на 360° соответственно. И приступайте к проверке следующей группы. «Правильные» гидрокомпенсаторы «мертво» стоят на месте и не реагируют на легкое надавливание отвертки-рычага.

После предварительного определения неотрегулированных гидрокомпенсаторов, убедитесь, что нет ошибки. Проверить это легко, существует давний, «дедовский» способ. После того как сняли крышку коробки распредвала, на «расхлябанные» гидрокомпенсаторы надавите пальцем. Если ошибки нет, то они легко нажмутся.

Ещё кое-что полезное для Вас:

Регулировка гидрокомпенсаторов не всегда дает желаемый результат. Бывает такое, что они оказываются сильно стертыми, и регулировки попросту не хватает. Выход в данной ситуации — их замена на новые.

После регулировки или замены гидрокомпенсаторов проверьте работу мотора. Для этого его надо завести. После запуска двигателя, какое-то время слышится стук. Не стоит сразу пугаться, гидрокомпенсатор должен «прокачаться». Если все прошло правильно, стук скоро прекратится.

Чтобы перестраховаться и окончательно убедиться, что все сделано правильно, заглушите мотор. Немного подождите и заведите снова, стук повториться не должен. Если стука мы не услышали, значит «плохие» гидрокомпенсаторы определены правильно.

Как бы далеко ни продвинулась автомобильная индустрия, сколько бы электронных устройств, определяющих автомобильные поломки, ни было изобретено, для отечественных автомобилей мы часто применяем старые, проверенные, «дедовские» способы диагностики. Они гораздо доступнее, не требует дорогостоящей аппаратуры и не уступают по точности инновационным способам.

А применимо к отечественной автомобильной технике, которая часто производится по устаревшим технологиям, «дедовские» способы диагностики автомобилей являются самыми правильными и доступными рядовым автолюбителям.

Гидрокомпенсаторы нива, капелька теории

Что вообще из себя представляет гидрокомпенсатор и зачем он нужен в двигателе? У клапанов существует тепловой зазор. «Выбирать» его можно двумя путями. Первый путь — это механическая регулировка. Или шайбами, как на «восьмерках», или болтами как на «классике». Второй путь – это установление между кулачком распредвала и клапаном, гидрокомпенсатора. В камеру гидрика, под давлением подается масло, и тем самым выбирается клапанный зазор. Но есть одно, НО. Для качественной работы гидрокомпенсаторов необходимо определенное давление масла. Согласно немецкой документации, не менее 1,5 кг на холостых оборотах. На нашем классическом двигателе, нормальное давление на холостых, 1,2-1,5 кг. Но мы на наш масляный насосик повесили гидронатяжитель цепи и восемь гидрокомпенсаторов. Система работает на пределе. Напомню, что конструктивно насос остался от копейки и имеет производительность, рассчитанную на двигатель 1,2л. На фото представлены. 1 – гидроопора старого образца, 2- гидроопора нового образца, 3 – стаканчик гидроопоры нового образца.


гидрики старого и нового образца

Гидрокомпенсаторы нива старого образца

Первая нива шевроле сошла с конвейера в сентябре 2002 года. До 2004-05 годов, Дженерал Моторс поставлял свои гидрокомпенсаторы (производителя я так и не нашел). Машины этих годов ездят на них до сих пор, только меняя масло. А вот после этого времени, пошли гидрики «отечественного разлива», и тут же начались проблемы. На сей день никаких качественных замен не существует, только удаление хирургическим путем и установка набора «смерть гидрикам старого образца». Напомню, что с гидриками старого образца можно применять только рокера старого образца. Подробности расписаны в отдельной статье.

Гидрики нового образца

Гидрокомпенсаторам нового образца, как таковым, будет посвящена отдельная глава, сейчас только об отличиях и общих вопросах. Применяются с октября-ноября 2008 года. Картина ровно та же самая что и с гидриками старого образца. Первые пару лет, качественные гидрики и хорошие каленые стаканчики. Потом, гидрокомпенсаторы непонятно какого производства и отвратительно обработанные «полусырые» стаканы. Есть категория нивоводов и шнивоводов, которые свято уверены, что у них под капотом стоит не фиатовский двигатель 60хх годов прошлого века, а что-то новое и современное. Поэтому надо ставить исключительно, то что задумали конструктора. Для них я в декабре 2013 года заказал из Германии, первую пробную партию оригинальных гидриков. Не удивляйтесь, именно из Германии. Поскольку наши конструктора не утруждали себя «мозговой деятельностью», а просто адаптировали гидрики от БМВ.
