Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности

Принцип работы клапана вентиляции картерных газов ДВС

Система вентиляции картерных газов (СВКГ) устроена несложно, принципы ее работы очень простой. Внутреннее пространство двигателя соединяется с впускным коллектором шлангом, и под действием разрежения скопившиеся в моторе КГ изнутри забираются во впускной тракт, затем попадают в цилиндры. Клапан вентиляции картерных газов (КВКГ) имеет однополярную направленность, он позволяет газам двигаться только в одном направлении (из картера во впускной коллектор), не пуская их обратно.

СВКГ – это по сути дела тот же самый сапун, который имеется в коробке переключения передач, автомобильных мостах. Но если в трансмиссии клапан открывается, выпуская скопившиеся КГ в окружающую атмосферу, то в моторе они под действием разряжения удаляются быстрее и эффективнее в самом ДВС. Можно привести пример – на движках ЗМЗ-24 раньше использовалась вентиляция открытого типа, и через отводную трубку в крышке толкателей КГ выходили наружу (на рисунке внизу обозначена стрелкой).

С 1977 года стала применяться принудительная СВКГ закрытого типа – через шланг, идущий с клапанной крышки ДВС, газы стали отводится под карбюратор. За счет принудительной СВКГ:

  • уменьшается выброс вредных веществ в атмосферу;
  • более эффективно снижается давление внутри картера, поэтому не выдавливаются сальники и прокладки;
  • движок не «задыхается», работает с нормальной отдачей.

В классической схеме СВКГ присутствует два отвода газов из двигателя во впускной тракт:

  • один из них прямоточный;
  • другой – принудительного типа.

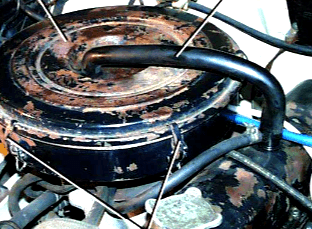

Также в качестве примера можно рассмотреть систему двигателя ЗМЗ-402, на рисунке внизу видно, что с клапанной крышки газы через толстый патрубок поступают непосредственно в карбюратор, а через нижний – в сам впускной коллектор, минуя устройство, которое создает необходимую пропорцию воздуха с топливом.

Какие внутренние и внешние факторы влияют на износ вентиляции

Забитые шланги становятся причиной выдавливания сальников. За счет повышенного давления, масло протекает сквозь уплотнения коленчатого вала и клапанной крышки. Возможно вылетание щупов.


Изношенная вентиляционная система

Когда повреждены шланги, может засасываться воздух. Это приводит к снижению динамических характеристик. Клапан отправляет газы к двигателю, а нагар вместе с маслом засоряет дроссельную заслонку. При ремонте нельзя убирать кронштейны, за счет них шланг фиксируется под наклоном. Иначе конденсат, образующийся зимой, не сможет стекать, а заморозится и забьет магистраль.

Устройство автомобиля для чайников

Основными неисправностями системы смазки являются:

  • повышенное или пониженное давление масла,
  • подтекание масла через неплотности соединений,
  • засорение фильтров тонкой и грубой очистки,
  • нарушение герметичности сальников коленчатого вала,
  • нарушение работы системы вентиляции картера.

Причины неисправностей системы смазки двигателя и способы их ремонта весьма разнообразны. Следует иметь в виду, что нормальная работа системы смазки обусловливает долговечность двигателя в целом. Даже кратковременное нарушение бесперебойного снабжения маслом трущихся поверхностей неизбежно приводит к серьезной поломке.

Контроль за давлением масла осуществляется по масляному манометру. Новые автомобили, кроме манометра, имеют еще контрольную лампочку, которая загорается при падении давления в системе ниже допустимого предела.

Повышенное давление масла в системе может быть вызвано высокой вязкостью масла. Несмотря на целый ряд положительных моментов, повышенная вязкость масла оказывает и отрицательное влияние на работу двигателя, ибо увеличиваются механические потери, то есть увеличивается скорость износа деталей, расход топлива и снижается эффективная мощность двигателя.

Таким образом, система смазки должна быть заправлена маслом определенной вязкости, рекомендуемой заводом-изготовителем. В виде исключения для двигателей с повышенной степенью износа подшипников коленчатого вала допускается применение масла более высокой вязкости. Вязкость определяется при помощи полевого шарикового вискозиметра и может находиться в пределах 6—20 cст при температуре 20°.

Пониженное давление масла в двигателе обычно бывает следствием увеличения зазоров в подшипниках коленчатого вала. Установлено, что при этом масло, проходя под давлением через зазоры, образует в картере густой масляный туман, который удаляется системой вентиляции картера. Кроме того, при нормальной эксплуатации двигателя одновременно возрастают зазоры и в цилиндро-поршневой группе. Поэтому понижение давления масла в системе сопровождается, как правило, повышенным расходом его на угар и унос. Отработанные газы приобретают синий оттенок. По этим признакам- легко установить истинную причину понижения давления.

При разжижении масла топливом или водой снижается его вязкость и понижается давление в системе. Топливо попадает в масло при неработающей свече или форсунке, а также вследствие повышенных зазоров в цилиндропоршневой группе.

Если вода просачивается в систему смазки через неплотности прокладки головки блока, необходимо подтянуть гайки крепления головки блока динамометрическим ключом, соблюдая правила подтягивания. При нарушении уплотнения гильз цилиндров заменяют уплотнительные кольца или прокладки. Блоки цилиндров, имеющие трещины, как правило, выбраковываются, а иногда подвергаются ремонту.

Наличие в масле топлива можно определить простейшими физико-химическими анализами пробы масла. При попадании топлива в масло необходимо уточнить, каким путем это происходит. В неработающем цилиндре топливо стекает по стенкам в картер. Неработающий цилиндр можно выявить способом последовательного отключения цилиндров. Если топливо попадает в систему смазки дизельного двигателя, необходимо снять крышки клапанных коробок и тщательно проверить места присоединения топливопроводов к форсункам. Затем пустить двигатель и дать ему поработать 3—4 мин. при 1700—1900 об/мин. Место пропуска топлива определяется по каплям топлива, которые появляются в соединениях топливопроводов. Если топливо не просачивается, но масло разжижается, необходимо снять форсунки и проверить их герметичность при помощи прибора.

В карбюраторном двигателе топливо может попадать в картер из-за разрыва диафрагмы топливного насоса. Обычно это сопровождается перебоями подачи топлива в карбюратор, поэтому по совокупности этих признаков неисправность нетрудно выявить.

Утечка масла через неплотности соединения трубопроводов, сальники, прокладки устраняется подтягиванием соединений на резьбе, заменой сальников или прокладок и других изношенных деталей.

Если в системе смазки при наличии масла и исправном указателе вообще отсутствует давление масла, двигатель необходимо немедленно остановить. Наиболее вероятной причиной резкого падения давления может быть повреждение масляной магистрали или привода масляного насоса. После выяснения причины неисправности производится соответствующий ремонт.

Удобный подбор и большой ассортимент: запчасти для спецтехники, гидравлика, буровые установки, гидромолоты.

‹ Уход за автомобилем в процессе эксплуатации Вверх

Как проверить клапан вентиляции картерных газов

В современных автомобильных двигателях применяется КВКГ мембранного типа (PCV). Устроен подобный клапан чрезвычайно просто, в стандартном варианте он имеет:

  • корпус, на котором имеются два штуцера – для подачи картерных газов и для их отвода;
  • крышку;
  • диафрагму (мембрану клапана вентиляции картерных газов);
  • возвратную пружину.

Принцип работы такого механизма следующий:

  • когда мотор заглушен, под силой пружины клапан перекрывается мембраной;
  • на холостых оборотах под воздействием разряжения мембрана начинает преодолевать силу пружины, и часть КГ проходит из ДВС во впускной тракт;
  • на больших оборотах диафрагма полностью освобождает канал, и картерные газы засасываются во впускной коллектор в полном объеме.

По мере засорения клапан перестает работать, но прежде чем менять КВКГ, все же следует его проверить. Снятый с двигателя исправный КВКГ должен продуваться в одну сторону, в обратном направлении воздух через него проходит в небольшом объеме.

Еще клапан можно проверить на работающем двигателе, для этого от устройства нужно отсоединить шланг со стороны впускного тракта. На исправном КВКГ присутствует разрежение, и если к штуцеру приложить палец руки, будет чувствоваться, как палец «присасывается». При неисправном устройстве разрежения не создается.

Через систему вентиляции двигателя можно проверить, насколько хорошо себя «чувствует» поршневая группа ДВС. Делается проверка следующим образом – между PCV и впускным коллектором устанавливается простой прозрачный топливный фильтр. Если за небольшой пробег в фильтре появляется масло и копоть, значит, поршневые кольца не в порядке, и мотору необходим ремонт.

Какие бывают неисправности клапана?

Наличие неисправности можно определить по характерным признакам.

  1. Разбрызгивание масла и его увеличенный расход.
  2. Загрязнение фильтра.
  3. Двигатель не запускается на полную мощность или можно услышать тонкий свист двигателя.

Основные неисправности.

  1. Клапан и мембрана – загрязнены.
  2. Вытяжные отверстия и патрубки – загрязнены.
  3. Износилась и расплющилась мембрана.

Картерные газы обычно полностью не освобождаются от масла в маслоочистителе. Все составные части системы – мембраны, патрубки, клапаны загрязняются и забиваются масляной сажей. Если водитель не находит время почистить их, то увеличивается картерное давление. Появляется жесткий запах, гарь и копоть при работающем моторе. Можно заметить, что увеличивается расход масла. Когда клапан выходит из строя, увеличивается давление масла, и оно выталкивается через уплотнения и прокладки.

Износ клапана также характеризуется уменьшение мощности двигателя. В этом случае, давление в системе выхлопа увеличивается или даже останавливается работа ДВС полностью. Если поврежденный клапан полностью не перекрывается мембраной, то кислород, попадая в камеру сгорания, поможет двигателю выйти из строя.

Способы проверки картерных газов

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.

Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.

Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.

Проверка при помощи воздушного шарика

Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.

Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.

Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.

Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.

Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.

Последствия неисправной вентиляции картера

Последствия высокого давления в картерном пространстве:

  1. Нарушение резиновых уплотнений коленчатого и распределительного вала. Через выдавленные сальники двигатель будет терять масло. Если вовремя не заметить резкое снижение уровня, масляное голодание может привести к износу трущихся пар, провороту вкладышей.
  2. Поломка турбины. После смазывания и охлаждения деталей турбокомпрессора масло самотеком должно сливаться в поддон. Если в картерном пространстве будет подпор газов (своеобразная пробка), объем моторного масла, прокачиваемого через турбину, резко снизится. Из-за ухудшения теплоотвода масло начнет коксоваться внутри каналов и на раскаленных трущихся парах. Последствие – задиры на вкладышах и валу турбины, что равнозначно глубокой реставрации либо замене картриджа/турбокомпрессора в сборе.
  3. Выдавливание щупа и забрызгивание маслом подкапотного пространства. В некоторых случаях щуп вылетает с такой силой, что оставляет заметную вмятину на капоте. В таком случае только мойкой подкапотного пространства не отделаться.

Видео:Система вентиляции картера

Роль маслоотделителя

Маслоотделитель, нередко именуемый маслопомойкой, предназначен для улавливания крупных и мелкодисперсных частиц масла. Роль его чрезвычайно важна для правильной работы датчика массового расхода воздуха (ДМРВ). Оседая на стенках впускного тракта, масляный туман очень быстро покрывается пылью. Из-за этого нарушается работа чувствительного элемента расходомера. Блок управления двигателем получает неверные показания о количестве воздуха, поступившего во впускной тракт. Поэтому принудительная вентиляция картера современного двигателя может включать в себя маслоотделители сразу нескольких типов.

Конструкция вентиляционной системы картера

На разных моторах, которые производятся различными производителями, описываемая система характеризуется собственной конструкцией. При этом в каждой из таких систем в любом случае имеется несколько общих компонентов. К ним относят:

  • клапан вентиляции;
  • маслоотделитель;
  • воздушные патрубки.

Клапан необходим для корректирования давления газов, которые заходят во впускной коллектор. Если их разрежение является существенным, клапан переходит в закрытый режим, если несущественным – в открытый.

Маслоотделитель, которым располагает система, снижает явление формирования сажи в камере сгорания за счет того, что не позволяет масляным парам проникать в нее. От газов масло может отделяться по двум схемам:

  • циклической;
  • лабиринтной.

В первом случае говорят о маслоотделителе центробежного вида. Такая система предполагает, что газы вращаются в ней, и это приводит к оседанию масла на стенках устройства, а затем и его стеканию в картер. А вот лабиринтный механизм действует иначе. В нем картерные газы замедляют свое движение, благодаря чему и происходит осаждение масла.

Двигатели внутреннего сгорания наших дней, как правило, оснащаются комбинированными системами отделения масла. В них лабиринтное устройство монтируется после циклического. Это обеспечивает отсутствие турбулентности газов. Подобная система на данный момент без преувеличений идеальна.

Это интересно: Плюсы и минусы дизельного двигателя – простыми словами о самом важном

Неисправности в системе вентиляции картерных газов

Все неисправности в СВКГ можно разделить на два типа:

  • выход из строя самого клапана вентиляции КГ;
  • засорение (закоксовывание) шлангов системы.

Частая причина возникновения неполадок в этой системе – износ деталей цилиндро-поршневой группы ДВС. Если в цилиндрах слабая компрессия, а маслосъемные поршневые кольца не «держат» масло, создается повышенное картерное давление, и система вентиляции перестает справляться с отводом КГ. Масло и копоть забивает шланги, нарушается целостность мембраны PCV.

Когда забиваются патрубки СВКГ, картерные газы прорываются через все возможные соединения в двигателе, именно поэтому выдавливает прокладки, начинают течь сальники.

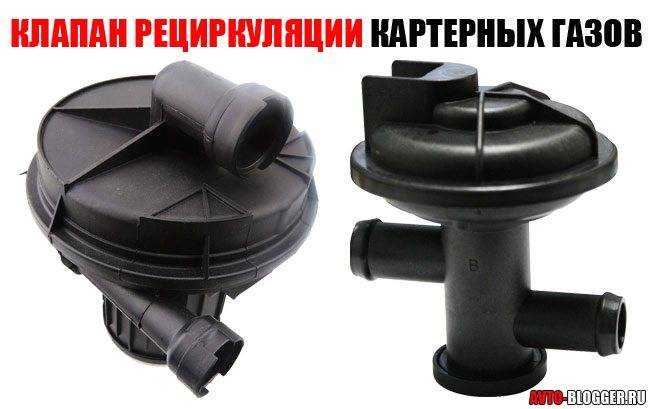

Что такое клапан рециркуляции картерных газов?

Появился он только на современных системах, и это реально полезное изобретение.

Как я писал выше первые поколения инжекторных систем, у которых картерные газы поднимались перед дросселем бала далеко от совершенства. Почему? ДА просто потому что, и дроссель и датчики расходомера и температуры воздуха, постоянно загрязнялись, на них образовывались нагар, масляная пленка и т.д. Через определенный интервал все это приводило к нестабильной работе двигателя, их нужно было постоянно чистить.

Следующее поколение такой системы исправили много ошибок:

Во-первых, сейчас газы подводятся после дроссельной заслонки. Что снижает загрязнение, как самого дросселя, так и датчиков.

Во-вторых, разряжение впускного коллектора нивелируется клапаном рециркуляции картерных газов.

Именно клапан все это предотвращает. Немного об устройстве.

У клапана есть две камеры — низкого и высокого давления. Через обе камеры проходит шток, который с одной стороны крепится к мембране, с другой стороны запирает камеру низкого давления.

Камера высокого давления связана напрямую с картером двигателя (есть один канал). Когда картерные газы начинают повышать давление, тогда мембрана отгибается и открывает камеру низкого давления (открывается второй канал), по сути, открывается прямой доступ до впускного коллектора, который высасывает всю «отработку» из картера.

После того как давление ушло, упало в камере высокого давления, тогда мембрана возвращается на свое место, закрывая камеру низкого давления.

Таким образом, постоянно, поддерживается нужное давление в картере (чуть ниже 1 АТМ), во впускном коллекторе и т.д.

Конечно, понять, не так просто, но подробнее будет в видео.

Способы проверки картерных газов

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.

Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.

Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.

Проверка при помощи воздушного шарика

Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.

Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.

Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.

Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.

Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.

Какие полезные вещества содержатся в маклюре

В составе млечного сока, которым пропитаны плоды, есть вредные вещества, способные отравить оргазм в сильной концентрации. Поэтому лжеапельсины не употребляют в пищу, а при приготовлении лечебных настоек часть этих соединений распадается, поэтому их возможно принимать внутрь, но по строго определенной схеме, предусматривающей небольшие дозы.


Плод маклюры

К полезным биологически активным соединениям, представленным в составе адамова яблока, относятся:

  • цикличные тритерпеновые спирты в виде эфирных масел;
  • фитостерины — важны для укрепления иммунитета, а еще способствуют понижению уровня холестерина, что снижает риск инфарктов и инсультов, и в целом эти элементы относятся к классу мощных антиоксидантов;
  • лимонная кислота — способствует оптимизации обменных процессов;
  • полиненасыщенные жирные кислоты — замедляют старение клеток, препятствуют развитию воспалительных патологий;
  • флавоноиды и изофлавоноиды — укрепляют стенки сосудов и капилляров, способствуют профилактике варикозной болезни и тромбообразования;
  • холевые (или желчные) кислоты — аналог гепатопротекторов, которые помогают органу быстрее восстанавливаться;
  • фенолы — помогают в профилактике онкологий;
  • витамины и микроэлементы — обеспечивают клеткам и органам необходимое питание для более быстрого восстановления.

Клапан PCV – особенности конструкции

Ключевая роль клапана PCV в системе закрытой вентиляции картера заключается в функции регулировки давления газов в картере путем их перепуска во впускной коллектор. В режиме ХХ и при торможении двигателем разрежение в коллекторе максимально (дроссель лишь чуть приоткрыт), однако количество картерных газов не так велико, поэтому для полноценной вентиляции достаточно канала с небольшим проходным сечением. В таком режиме под действием большого разрежения золотник клапана полностью втягивается, но при этом канал перепуска картерных газов в значительной степени перекрывается, пропуская лишь небольшое их количество.

При нажатии на педаль акселератора и при высоких нагрузках количество отработавших газов в картере существенно возрастает. Золотник клапана занимает такое положение, чтобы обеспечить максимальную пропускную способность канала. Существует еще и так называемый режим обратной вспышки, при котором горящие газы из цилиндра прорываются во впускной коллектор. В этом случае клапан PCV находится под действием давления, а не разрежения, поэтому полностью закрывается, исключая возможность поджога находящихся в картере паров топлива.

Поддержание системы PCV

Иногда, плохие симптомы клапана ошибочно регистрируются как поступающие от плохого датчика

Вот почему важно регулярно проверять PCV и соответствующие компоненты. Это займет всего несколько минут

Если в вашем двигателе отсутствует клапан , или вы не можете добраться до него, не удалив один или несколько компонентов, обратитесь к руководству по ремонту для лучшего способа проверки вашей конкретной системы. Кроме того, проверьте график обслуживания вашей системы и заменяйте необходимые компоненты через определенные промежутки времени, даже если он кажется в хорошем состоянии. Большинство клапанов PCV и связанных с ними компонентов недороги и сэкономят ваши деньги на дорогостоящем ремонте, если вы замените их в рекомендованном интервале.

Основные неисправности и их признаки

В процессе эксплуатации больше всего подвержены риску следующие элементы — маслоотделитель, клапан PCV и его мембрана.

Мастера СТО условно разбивают проблемы с вентиляцией на две категории:

  1. Неисправность.
  2. Загрязнение.

Бывают ситуации с естественным износом узлов ЦПГ. В результате в картер попадает большой объем газов, и вентиляционная система не справляется с нагрузкой.

Концентрация масла, копоти и других загрязнителей приводит к забиванию трубок и шлангов, что способствует повреждению диафрагмы.

При этом неисправность можно обнаружить по следующим признакам:

  1. Сложности с выкручиванием крышки горловины, через которую заливается масло. Она буквально притягивается к корпусу. Если снять ее на работающем моторе, слышны явные перебои.
  2. Колебание оборотов мотора на холостому ходу.
  3. Появление свиста в области клапанной крышки.
  4. Незначительное повышение расхода масла. В среднем оно составляет 200-500 мл на 1000 км.
  5. Масляные следы около сальников и стыка клапанной крышки мотора.
  6. Появление пленки смазки в воздухофильтре.
  7. Возникновение «ржавых» следов на свечах, а в камере сгорания — нагара.
  8. Трудности с холодным пуском. Такое возможно при низкой температуре и медленном движении в пробках. Как результат, происходит постепенное оседание масляных паров во впускном коллекторе. Из-за этого загрязняются свечи и камера сгорания.
  9. Задымление мотора.
  10. Ухудшение динамики.
  11. Выдавливание сальников коленвала или щупа для проверки уровня масла.
  12. Снижение эффективности вакуумного усилителя тормозов и т. д.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Все про DPF фильтр, устройство и принцип работы, как почистить

В большинстве случаев неисправность не приводит к зажиганию лампочки ошибки двигателя. Для ее выявления необходимо проводить комплексную проверку.

Роль маслоотделителя

Маслоотделитель, нередко именуемый маслопомойкой, предназначен для улавливания крупных и мелкодисперсных частиц масла. Роль его чрезвычайно важна для правильной работы датчика массового расхода воздуха (ДМРВ). Оседая на стенках впускного тракта, масляный туман очень быстро покрывается пылью. Из-за этого нарушается работа чувствительного элемента расходомера. Блок управления двигателем получает неверные показания о количестве воздуха, поступившего во впускной тракт. Поэтому принудительная вентиляция картера современного двигателя может включать в себя маслоотделители сразу нескольких типов.

Лабиринтный маслоуловитель

При движении газов через лабиринт крупные частицы масла под действием инерционных сил выталкиваются к стенкам маслоотделителя. По сепараторным пластинам масло стекает самотеком в поддон. Схожий по принципу работы маслоуловитель, состоящий из набора пластин, устанавливается в клапанной крышке инжекторных двигателей ВАЗ.

Циклический маслоуловитель

Предназначен для улавливания мелкодисперсных частиц масляной взвеси. При прохождении картерных газов по окружности корпуса маслоотделителя капли масла смещаются наружу, оседая на стенках корпуса маслоуловителя.

Маслоотделитель с фильтрующим элементом

Внутри корпуса устанавливается фильтрующая бумага или стекловолоконный наполнитель. Проходя через фильтр, масло задерживается на стенках фильтрующего элемента, после чего стекает в поддон.

Турбулентность потоков выхлопных газов, движущихся через шланг вентиляции картера двигателя, ухудшает равномерность наполнения цилиндров. Поэтому на многих автомобилях дополнительно установлена успокоительная камера. Помимо замедлителя потока газов, камера выступает еще и в роли дополнительного маслоотделителя.

Последствия неисправной вентиляции картера

Последствия высокого давления в картерном пространстве:

  1. Нарушение резиновых уплотнений коленчатого и распределительного вала. Через выдавленные сальники двигатель будет терять масло. Если вовремя не заметить резкое снижение уровня, масляное голодание может привести к износу трущихся пар, провороту вкладышей.
  2. Поломка турбины. После смазывания и охлаждения деталей турбокомпрессора масло самотеком должно сливаться в поддон. Если в картерном пространстве будет подпор газов (своеобразная пробка), объем моторного масла, прокачиваемого через турбину, резко снизится. Из-за ухудшения теплоотвода масло начнет коксоваться внутри каналов и на раскаленных трущихся парах. Последствие – задиры на вкладышах и валу турбины, что равнозначно глубокой реставрации либо замене картриджа/турбокомпрессора в сборе.
  3. Выдавливание щупа и забрызгивание маслом подкапотного пространства. В некоторых случаях щуп вылетает с такой силой, что оставляет заметную вмятину на капоте. В таком случае только мойкой подкапотного пространства не отделаться.

Перспективные разработки под фильтр картерных газов

Упомянутая ранее компания «MANN-HUMMEL» уже предлагает владельцам автомобилей новый высокоэффективный волоконный демистер. Результаты теста продукта демонстрируют способность новой концепции разделения удовлетворять потребности новых технологий автомобильных двигателей.

Другими словами – достигнута граница эффективного разделения очень мелких частиц (d50 << 1 мкм). Благодаря гибкости при проектировании круглых, плоских и изогнутых элементов, достигается идеальное использование конструкции.

Результаты показывают хорошую эффективность разделения и стабильные характеристики при соответствующих условиях эксплуатации. В частности, скорости фильтрации и уровень концентрации аэрозольного масла для реалистичных размеров конструкции нового волоконного демистера.

Проверка непрерывно высокой производительности в течение срока службы и реалистичного допустимого интервала обслуживания — это область текущих исследований испытаний на долговечность различных типов дизельных и бензиновых двигателей. Первые результаты уже продемонстрировали постоянную производительность и указывают на многообещающий интервал обслуживания не менее 100 000 км.

При помощи информации: MANN-HUMMEL

Почему клапан PCV важен

Неисправные PCV могут вызывать загрязнение моторного масла, накопление осадка, утечки масла, высокий расход топлива и другие проблемы, связанные с повреждением двигателя, в зависимости от типа неисправности.

Хотя некоторые из этих проблем можно обнаружить до того, как они обострятся с помощью простых проверок, выход из строя клапана PCV или связанных с ним компонентов часто приводит к дорогостоящему ремонту. Это связано с тем, что большинство владельцев автомобилей не включают систему PCV в свои процедуры технического обслуживания. Несмотря на то, что некоторые производители автомобилей предлагают регулярно заменять эту деталь, владельцы автомобилей все равно забывают его заменить

Кроме того, не все производители подчеркивают важность регулярных проверок системы
