Как самому снять топливные форсунки

Диагностика форсунок


В случае проявления каких-либо неполадок или проблем стоит неотлагательно проводить диагностику инжектора, при которой выявляются неисправности системы. Комплексную проверку можно провести с помощью бортового компьютера. Кроме того, проверяется исправность клапанов, прокладки ГБЦ, регулятора давления и топливного насоса Форд Фокус 2. Проблемы могут также вызываться слабым напряжением аккумуляторной батареи, отсутствием искры и сбоями системы управления полярности.

Косвенным образом о неисправностях инжектора на Форде Фокус свидетельствуют:

  • слабая тяга автомобиля;
  • запах несгоревшего топлива в выхлопных газах;
  • затрудненный запуск мотора;
  • неустойчивая работа на холостых оборотах и в переходных режимах;
  • плохая динамика разгона;
  • резкое нажатие педали газа вызывает провалы;
  • потеря мощности;
  • повышенный расход горючего;
  • хлопки в системе выхлопа;
  • детонация при наборе скорости;
  • пропускается воспламенение;
  • повышение токсичности выхлопа;
  • быстро приходят в негодность свечи, каталитический нейтрализатор и кислородный датчик.

Особенно ярко проявляется загрязнение форсунок при низкой температуре воздуха, так как уменьшается испаряемость топлива. В это период неисправности в инжекторной системе ярко проявляются проблемами с пуском холодного двигателя. Очевидными симптомами неполадки системы являются грязевые отложения, которые можно выявить лишь при вскрытии.

Промывка без демонтажа

Конечно, можно промыть инжектор своими руками, просто добавив в бак с топливом моющую присадку, но описанный ниже способ более эффективен.

Чтобы промыть форсунки своими руками не снимая их с двигателя, нужно сделать приспособление для подачи к ним промывочной жидкости под давлением. Для этого понадобится:

  1. Топливный фильтр.
  2. Два хомута.
  3. 1,5 м шланга. Это должен быть шланг подачи топлива для автомобиля. Тогда он подойдет по внутреннему диаметру и не будет разрушаться промывочной жидкостью.
  4. Двухлитровая пластиковая бутылка.
  5. Сверло диаметром 13 мм.
  6. Автомобильный компрессор для подкачки колес.
  7. Два вентиля для бескамерных колес.

Изготовление приспособления: В днище и пробке бутылки просверлите отверстия Ø 13 мм. Вставьте в них соски для бескамерных колес. Из вентиля в крышке выверните ниппель. После чего наденьте на него шланг и закрепите его хомутом. К другому концу шланга подсоедините вход топливного фильтра и тоже зафиксируйте его хомутом. Устройство для промывки форсунок своими руками готово.

Чтобы промыть форсунки не снимая их с двигателя, сначала запустите двигатель и прогрейте его до рабочей температуры. После этого нужно снизить давление в топливопроводе. Для этого отключите от бензонасоса питание или массу и запустите мотор. Когда давление в бензопроводе сравняется с атмосферным, двигатель перестанет работать. Теперь снимите шланг бензопровода с металлической трубки, прикрепленной к кузову машины. Вставьте в него выход топливного фильтра приспособления для промывки форсунок и затяните на краю шланга хомут. Снимите пробку с бутылки и залейте в нее средство для промывки форсунок. Накрутите пробку обратно и затените ее. Наденьте шланг подкачки компрессора на вентиль в дне бутылки. Бутылку подвесьте на открытый капот горлышком вниз. Включите компрессор и создайте внутри бутылки давление около 3 кг/см2. Теперь, когда в форсунки вместо бензина поступает промывка нужно запустить двигатель. Он будет работать на ней как на бензине. Чтобы промыть форсунки, нужно сжечь около литра промывочной жидкости. После 15 минут работы двигателя на холостом ходу нужно заглушить двигатель и подождать 15 минут, чтобы засоры как можно лучше намокли. Потом запустить мотор, и дожечь жидкость.

Пока идет промывка, нужно следить за давлением в бутылке, а при его снижении включать компрессор. Выше 3 атм. поднимать давление в бутылке не нужно. Когда промывка в бутылке кончится, а двигатель остановится, нужно демонтировать промывочную систему и восстановить штатную схему питания двигателя. После этого следует поменять масло с масляным фильтром. Это нужно сделать из-за того, что часть промывочной жидкости не сгорит в цилиндрах, поэтому будет снято со стенок цилиндров маслосъемными кольцами и стечет в поддон, разбавив масло. Иногда после очистки инжектора своими руками таким способом свечи зажигания выходят из строя, и их приходится менять.

Демонтаж форсунок на дизеле и двигателях с непосредственным впрыском

Что касается необходимости снять дизельные форсунки или аналогичные устройства на моторах с прямым впрыском, в этом случае процедура несколько отличается. Главной сложностью является то, что элементы для подачи горючего «вкручены» в двигатель наподобие свечей зажигания. Работа в условиях сильного нагрева нередко приводит к прикипанию форсунок к .

Устройство закисает от того, что влага попадает в колодец форсунки, происходит закоксовка колодца после прорыва отработавших газов, на уплотнительном кольце скапливается нагар и т.д. Процесс снятия форсунки на дизеле с системой Сommon Rail, а также агрегатах с непосредственным впрыском топлива предполагает дополнительное наличие специальных съемников (обратный молоток) и других инструментов.

Наличие инструмента и определенных навыков позволяет избежать частых проблем при попытке снятия инжекторов на ДВС с прямым впрыском: повреждение резьбы форсунки, разрушение корпуса устройства, нахождение части корпуса распылителя в ГБЦ после излома устройства и т.д.

Другими словами, резьба закисает и корпус может попросту лопнуть во время демонтажа. В результате приходится высверливать оставшиеся части, восстанавливать резьбу и совершать ряд других манипуляций. В отдельных случаях после непрофессионального снятия может понадобиться частичный ремонт головки блока цилиндров. Также следует помнить, что сами форсунки являются дорогостоящими устройствами. Замена сломанного элемента приведет к дополнительным финансовым расходам.

Замена распылителя форсунки

В процессе эксплуатации дизельного автомобиля могут возникать ситуации, когда заметно увеличивается расход топлива, снижается мощность двигателя вплоть до полной остановки. Часто причиной этого являются неисправные распылители. Ремонтные работы в этих случаях желательно провести в максимально короткие сроки.


Причиной снижения мощности двигателя и повышенного расхода топлива часто является неисправный распылитель форсунки

Симптомы неисправности распылителя форсунки

Необходимость замены распылителя можно определить по следующим признакам.

  1. Топливо подаётся в избыточном объёме. Оно продолжает поступать в двигатель даже после завершения рабочего цикла. Появляются подтёки.
  2. Двигатель работает неустойчиво, плохо запускается после длительной стоянки и плавают обороты на холостом ходу. Причиной этого является недостаток топлива в системе.
  3. Из-за неполного сгорания топлива выхлоп становится чёрным и более плотным.

В результате снижается мощность двигателя. В этом случае требуется замена распылителей.

Необходимые инструменты

Обычно форсунки установлены в головке блока цилиндров на резьбе. Для их демонтажа не стоит пользоваться рожковыми ключами. Даже если получится таким способом форсунки снять, то установить обратно не удастся — выполнить затяжку ключом с требуемым усилием невозможно.

Основная часть корпуса форсунок представляет собой шестигранник. Для их снятия можно использовать стандартные торцевые головки на 24 и 27 и вороток. Они должны быть удлинёнными. Кроме этого, потребуется ёмкость с топливом для промывки форсунок.

Видео: демонтаж и ремонт форсунок

Порядок действий при замене форсунки

После снятия форсунок из форсуночных каналов удаляют шайбы и загрязнения. Шайбы вытаскиваются с помощью самостоятельно изготовленных крючков. После очистки каналов следует обязательно прокрутить стартер в течение 10 секунд. Это обеспечит полную очистку каналов от мусора. Кроме этого, рекомендуется проверить работоспособность свечей накаливания и систему управления.

После снятия форсунок проверяется их работоспособность по следующим критериям:

  • при подаче топлива под определённым давлением форсунка должна открываться;
  • до открытия форсунок топливо из распылителя вытекать не должно;
  • распыление должно быть равномерным;
  • при прекращении подачи топлива давление внутри форсунки в течение некоторого времени должно оставаться неизменным.

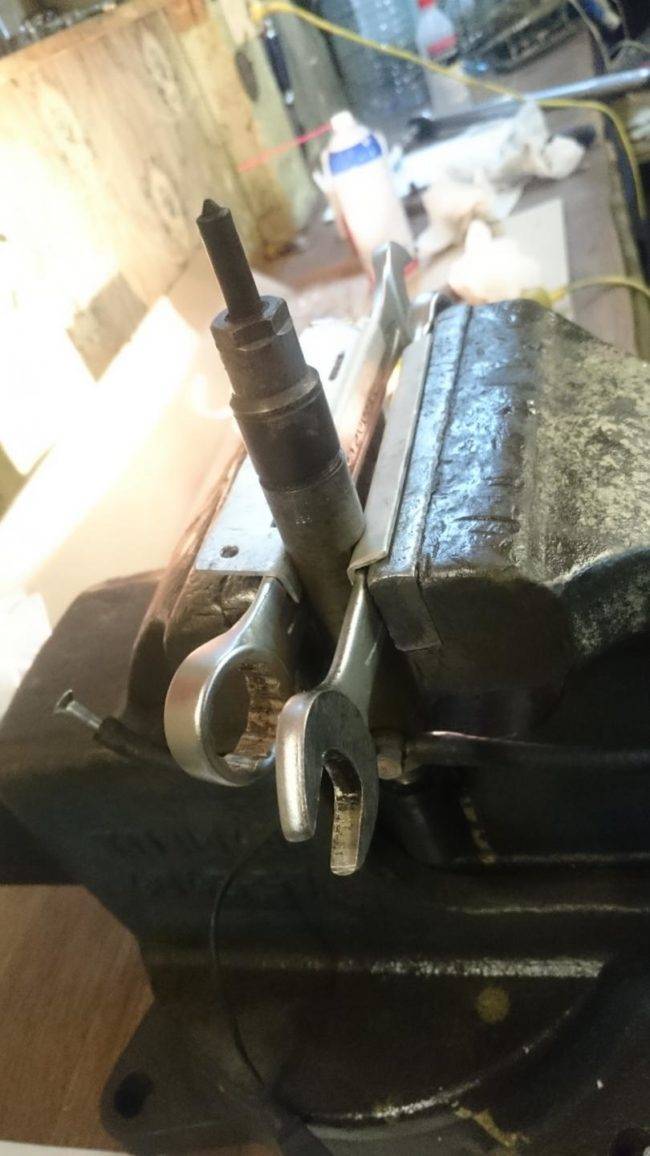

При разборке форсунки удобно использовать тиски, но прилагать излишние усилия не стоит

Если распылители неисправны, на форсунки следует надеть защитные колпачки и подготовить место для работы. Поверхность должна быть чистой и ровной. Потребуются:

  • тиски;
  • ёмкость с чистым топливом;
  • накидные ключи.

Форсунки японских авто, имеющие обратку через рампу, в тисках зажимать не стоит, поскольку деталь может быть повреждена. В тиски закрепляют ключ и уже в него помещают форсунку.

Форсунки немецких двигателей можно зажимать в тисках. При этом не рекомендуется использовать рожковые ключи — только торцевые ключи и удлинённые головки.

Порядок замены распылителя следующий.

  1. Ослабляется и откручивается накидная гайка. Иногда она снимается вместе с распылителем. В этом случае её выбивают любой подходящей наставкой, очищают от загрязнений и промывают.
  2. Снимается и промывается в ёмкости с топливом промежуточный корпус.
  3. С корпуса форсунки сливается оставшееся топливо.
  4. Извлекается из упаковки и промывается новый распылитель.
  5. Промежуточный корпус вынимают из ёмкости таким образом, чтобы вместе с топливом удалялись частицы загрязнений.
  6. Форсунка собирается, затягивается гайка.
  7. На стенде проверяется работоспособность форсунки.
  8. Перед установкой форсунки посадочное место смазывается графитной смазкой. Затягивание производится с усилием 6–7 кг-м. Закручивать форсунку в канал следует руками — она должна идти легко.

Процесс сборки не представляет каких-либо сложностей, если при разборке трубки и штуцера были помечены. Трубки высокого давления перед установкой промывают топливом как снаружи, так и изнутри. После присоединения на трубки устанавливаются зажимы, предотвращающие их вибрацию и преждевременную поломку. Затем из системы удаляется воздух, и запускается двигатель.

Какие форсунки устанавливают на автомобили ВАЗ 2114/2115

Практически все виды форсунок, которыми ВАЗ 2114/2115 оснащаются ещё на заводе, можно считать взаимозаменяемыми. В зависимости от года выпуска, на авто монтировались форсунки производства Bosch и Siemens разной маркировки.

Форсунки Bosch:

  1. Модель 0280 158 022. Изделие совмещается только с 16-клапанным двигателем, объёмом 1.6 литра. Форсунка выполнена в чёрном цвете и предназначена для работы при оптимальном давлении в 3.8 атмосферы.

  2. Модель 0280 158 017. Форсунка с такой маркировкой устанавливается на 8-клапанные моторы с объёмом 1.6 литра. Корпус также имеет чёрный цвет.

  3. Модификация 0280 158 996 считается морально устаревшей, так как форсунки с такой маркировкой устанавливались на машины до 2006 года. Модель предназначалась для 8-клапанных силовых агрегатов.

Стандартная комплектация инжекторных моторов ВАЗ 2114/2115

Форсунки Siemens:

  1. VAZ20734 выполнена в оранжевом корпусе. Модель может быть установлена на ВАЗ 2114/2115 любого года выпуска, однако модификация работает в паре с 8-клапанным мотором.

  2. Модель VAZ20735 предназначается для 16-клапанного двигателя. По своим характеристикам она практически не отличается от предыдущей модели. Форсунка имеет синюю маркировку.

В зависимости от маркировки может быть применима на разных типах двигателей

Как проверить форсунки двигателя?

Форсунка — ключевой элемент топливной системы. Конструктивно представляет собой клапан, работающий по электромеханическому принципу. Как только на обмотку форсунки подается напряжение, формируется электромагнитное поле, втягивающее сердечник и иголку запорного механизма. В этот момент, топливная смесь, под давлением, подается в камеру сгорания соответствующего цилиндра. Для очистки горючего от «мусора», на входе в устройство установлен фильтрующий элемент.

От исправности и правильности работы форсунки, зависит стабильность и ресурс двигателя. При снижении давления, в момент открытия форсунки, топливо впрыскивается раньше времени, а из выхлопной трубы валит черный дым. В обратной ситуации, когда открытие форсунки сопровождается ростом давления, впрыск происходит с запозданием. Такая проблема диагностируется по появлению белого дыма.

Чтобы продлить жизнь двигателя и топливной системы, важно знать, как проверить форсунки, и по каким признакам распознать их неисправность. Эти моменты и рассмотрим в статье

Как выявить неисправную форсунку?

Неисправность форсунки можно диагностировать по следующим признакам:

  • Замедление работы пускового узла двигаетля, что чаще всего проявляется в холодное время года.
  • Появление провалов и дерганий машины при ускорении (наборе скорости) или при изменении переходных режимов.
  • Повышение «прожорливости» двигателя (расход топлива растет).
  • Падает мощность и ухудшаются динамические качества, что особенно заметно, в процессе разгона автомобиля.
  • Имеют место провалы, когда двигатель работает на холостых оборотах.

При появлении одного или нескольких перечисленных признаков, важно проверить форсунки и устранить неисправность. Если не предпринять меры, может потребоваться дорогостоящий ремонт авто

Смотрите видео «Как проверить форсунку» ниже.

Можно ли проверить исправность форсунок, без демонтажа с двигателя? Сегодня существует несколько способов, позволяющих, на раннем этапе, выявить проблему с одной или несколькими форсунками.

СПОСОБ ПЕРВЫЙ — измерьте сопротивление на обмотках форсунок. Для начала, отключайте зажигание и отбрасывайте клеммы с АКБ автомобиля (достаточно снять провод с «минуса»). Далее действуйте так:

  1. С помощью отвертки с тонким жалом или шила, отщелкивайте зажим пружинного типа, установленный на колодке.
  2. Отбрасывайте разъем от форсунки, а к выводам устройства подключайте прибор для проведения измерений (омметр). Фиксируйте сделанные показания.
  3. Если уровень сопротивления между штырями (боковым и центральным) составляет 11-15 Ом, значит, форсунка нормально справляется с поставленной задачей. Если же измеренный параметр выше или ниже нормы, то замените форсунку.

СПОСОБ ВТОРОЙ — проверка всех форсунок. Чтобы проверить форсунки в комплексе, не обойтись без демонтажа топливной рампы, где они все закреплены. После снятия рампы, подключайте колодку с проводами к жгуту. Далее возвращайте на АКБ «минусовую» клемму (если она была снята ранее). Теперь действуйте так:

  1. Объединяйте топливные трубы друг с другом. Для этого используйте гаечный ключ, а с его помощью, закрепите штуцера.
  2. Подставьте под каждую из форсунок емкость с разметкой, что позволит точно измерить вышедший объем топлива.
  3. Прокручивайте мотор, повернув ключ в замке зажигания. Удобнее, если эту работу выполняет помощник, а ваша задача — только проверить форсунки на исправность. Идеально, если из каждого устройства топливо выходит равномерно.

После, отключайте зажигание и оцените количество горючего, которое накапало в мерные емкости. Если все форсунки исправны, то уровень жидкости будет почти идентичным. Если же в каком-либо из сосудов топлива меньше, то меняйте или чистите эту форсунку. Скорее всего, она засорена или неисправна.

В завершение, осматривайте состояние каждой из форсунок, на наличие дефектов или внешних изъянов

Уделите внимание распылительной части — на ней не должно быть следов течи горючего при отключенном зажигании. Если же подобные проблемы были обнаружены, значит, форсунка не герметична и требует замены

СПОСОБ ТРЕТИЙ — контроль питания. Нелишним будет проверить, исправно ли поступает топливо к форсункам. Такая проверка проводится в случае, когда, при включении зажигания, какая-либо из форсунок не работает. Действуйте так:

Отбрасывайте от неработающей форсунки жгут проводов на колодке.
Подключайте к АКБ концы проводов, а, с другой стороны, фиксируйте их на контактах проверяемой форсунки.
Включите зажигание и обратите внимание на состояние форсунки — выходит из нее топливо или нет. Если горючее вытекает, то имеет место неисправность в электрической цепи или другая неисправность.

Почему отказывают форсунки

Вместе с бензином в топливную систему могут попадать загрязнения. Для очистки устанавливаются фильтры, которые улавливают загрязнения размером более 20 микрон. Такие фильтры предусмотрены как на топливной магистрали, так и в самой форсунке.

В составе бензина есть тяжелые фракции. Они оседают на сёдлах форсунок, а со временем превращаются в смолистые наросты. Это приводит к ухудшению работы форсунок или полному их отказу.

Как появляются отложения

Когда двигатель перестаёт работать, лёгкие фракции топлива испаряются на горячих плоскостях. Тяжёлые фракции оседают на деталях, в том числе форсунках. Смыть их нечем — топливо больше не поступает.

Запорный конус со временем уже не может плотно сесть в седло — следовательно, герметичность форсунки нарушена. Это приводит к перебоям при запуске двигателя, так как давление в топливной магистрали уменьшается. Смолистые отложения засоряют сопло форсунки. В результате количество топлива, выброшенное форсункой в каждый рабочий акт, уменьшается.

Также изменяется форма распыла форсунки. Распылитель имеет свои нормы и допуски. Твёрдые загрязнения приводят к образованию факела неправильной формы, распыление топлива происходит плавно, и появляются подтёки топлива. Часто отложения образуются интенсивней на отдельных форсунках, при этом нагрузка на более «чистые» увеличивается.

Загрязнённость фильтров

Ещё одной из главных причин выхода из строя форсунок является загрязнённость фильтров. Фильтры установлены на пути следования топлива и, сама форсунка имеет фильтр. Размер его небольшой, и он предназначен только для отсева очень мелких загрязнений топлива. Если при работе топливной системы засорён магистральный фильтр, который должен улавливать все более крупные частицы — фильтр форсунки мгновенно засоряется. Поэтому своевременная замена фильтров топливной системы — залог работоспособности форсунок.

Источники

  • https://www.avtogide.ru/remont-inzhektora-svoimi-rukami.html
  • http://www.em-grand.ru/post-kogda-nuzhen-remont-forsunok-na-inzhektore.html
  • https://carnovato.ru/diagnostika-inzhektora-svoimi-rukami/
  • https://sochi-avto-remont.ru/remont-inzhektornogo-dvigatelya/
  • https://myavtopodbor.ru/diagnostika-inzhektora-kak-proverit-toplivnye-forsunki-bez-poseshheniya-sto/
  • https://elm3.ru/diagnostika/proverka-benzinovyh-forsunok

Post Views:
372

Демонтаж форсунок на дизеле и двигателях с непосредственным впрыском

Что касается необходимости снять дизельные форсунки или аналогичные устройства на моторах с прямым впрыском, в этом случае процедура несколько отличается.  Главной сложностью является то, что элементы для подачи горючего «вкручены» в двигатель наподобие свечей зажигания. Работа в условиях сильного нагрева нередко приводит к прикипанию форсунок к ГБЦ.

Устройство закисает от того, что влага попадает в колодец форсунки, происходит закоксовка колодца после прорыва отработавших газов, на уплотнительном кольце скапливается нагар и т.д. Процесс снятия форсунки на дизеле с системой Сommon Rail, а также агрегатах с непосредственным впрыском топлива предполагает дополнительное наличие специальных съемников (обратный молоток) и других инструментов.

Наличие инструмента и определенных навыков позволяет избежать частых проблем при попытке снятия инжекторов на ДВС с прямым впрыском: повреждение резьбы форсунки, разрушение корпуса устройства, нахождение части корпуса распылителя в ГБЦ после излома устройства и т.д.

Другими словами, резьба закисает и корпус может попросту лопнуть во время демонтажа. В результате приходится высверливать оставшиеся части, восстанавливать резьбу и совершать ряд других манипуляций. В отдельных случаях после непрофессионального снятия может понадобиться частичный ремонт головки блока цилиндров. Также следует помнить, что сами форсунки являются дорогостоящими устройствами. Замена сломанного элемента приведет к дополнительным финансовым расходам.

Лучшие очистители для заливки в топливный бак

В ТОП 10 включены наиболее популярные и эффективные очищающие средства для добавления в топливный бак дизельных авто.

Diesel Tune

Средство удаляет загрязнения с форсунок, защищает оборудование от коррозии, нейтрализует вредные вещества. В целях профилактики очиститель заливают в топливный бак через каждые 5.000 км пробега автомобиля. Объем упаковки 473 мл, стоимость 630 руб. Средства хватает на разовую заливку в бак объемом 80-100 мл.

Hi-Gear Jet Cleaner

Очиститель хорошо удаляет нагар, смольные и другие отложения. Присадку рекомендуется использовать каждые 3-3.5 тысячи км пробега. Средство выпускается в упаковках по 150, 295, 325 мл, а также 3.78 литра. Флакона емкостью 150 мл хватает на однократное добавление в топливный бак объемом 40-60 литров. Цена баллончика емкостью 325 мл составляет 556 руб., упаковки 3.78 л – 5200 руб.

Jet Cleaner with SMT2

Очиститель имеет в составе кондиционер SMT2, который улучшает смазку металлических поверхностей и защищает детали от износа. Используется для промывки форсунок и других элементов топливной системы, нейтрализует токсичные вещества, предотвращая их попадание в выхлопные газы. В комплекте имеется дозатор для нормировки средства при заливке в баки разного объема. Добавляется в топливо через каждые 1500 км пробега. Объем упаковки 325 мл, цена – 481 руб.

Nekker

Очиститель удаляет нагар и отложения грязи с форсунок и впускных клапанов, снижает износ поршней и цилиндров мотора. В бак емкостью 50-55 л заливается 1 флакон средства (250 мл). Профилактическая обработка требуется через каждые 100.000 км пробега. Стоимость баллона 157 руб.

Jet Cleaner Emission Improver

Универсальная присадка позволяет прочистить форсунки, улучшить смазывающие свойства топлива и замедлить износ металлических деталей. Средство заливается в топливный бак из расчета 300 мл присадки на 900 мл горючего. В упаковке – 946 мл очистителя. Стоимость – 900 руб. Средство подходит для легковых и грузовых автомобилей.

Diesel Plus with ER

Концентрированная присадка к дизельному топливу добавляется в бак для устранения последствий использования низкокачественного горючего. Содержит кондиционер ER для металлов, снижающий трение и износ форсунок и деталей топливного насоса. Предусмотрено точное дозирование средства. Одной упаковки (237 мл) хватает на 16 заливок в 40-литровый бак. Стоимость упаковки 890 руб.

Suprotec

Достоинствами очистителя являются: неагрессивность, качественное удаление налета сажи и грязи с поверхностей, а также адекватная цена. В присадке содержатся вещества, повышающие содержание кислорода в топливе и содержание копоти в выхлопных газах, а также улучшающие сгорание горючей смеси и экологичность работы двигателя. Цена упаковки в 250 мл – 460 руб.

Lavr

Синтетическая присадка для промывки форсунок в двигателях грузовых и легковых автомобилей. Средство хорошо справляется с застарелыми отложениями грязи. Флакон емкостью 310 мл заливается в топливный бак вместимостью 40-60 л. Профилактическая промывка форсунок производится периодически через 20.000 км пробега авто.

Diesel Zusatz

Комплексная присадка для очистки и защиты деталей топливной системы от износа и коррозии. Средство ускоряет воспламенение топлива в камере сгорания (цетановое число), подходит для двигателей, установленных на машинах, работающих в экстремальных условиях. Расход – 25 мл средства (1 колпачок) на 10 литров топлива. Стоимость баллона емкостью 1 литров составляет 1407 руб.

Kerry KR-315

Средство предназначено для очистки форсунок, поршневых колец и других деталей топливной системы. Растворяет смолистые отложения и нагар, оказывает антикоррозионное действие, не содержит агрессивных веществ, разрушающих пластик и резину. Рекомендуется добавлять очиститель в бак 1 раз в 3 месяца. Упаковка объемом 355 мл стоит 102 руб.

Симптомы для замены

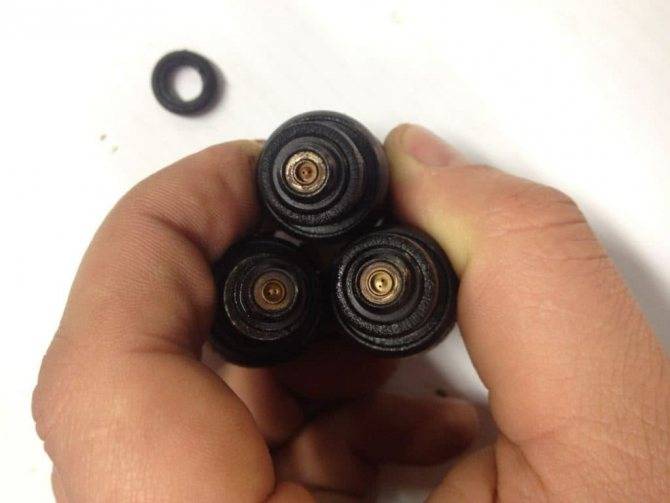

Демонтированные форсунки

Причин, по которым могут плохо работать форсунки, на самом деле, достаточно много. И ниже описаны самые распространенные симптомы:

  1. Трудный запуск мотора в любую погоду;
  2. Двигатель работает неустойчиво;
  3. Глохнет двигатель на холостых оборотах;
  4. Высокая скорость вращения коленвала при холостых оборотах;
  5. Потеря мощности, ;
  6. При нажатии на газ могут появиться толчки или провалы;
  7. Большой расход бензина;

В случае загрязнения или поломки форсунки, следует ее заменить или почистить. Ремонтировать ее нет смысла. Также следует отметить, что на сегодняшний день форсунки не могут отслужить даже 100 тыс. км

Чистим форсунки своими руками с помощью жидкости для чистки карбюратора

Проверка старых форсунок

Проверка форсунок на стенде

Также можно проверять не все форсунки сразу, а каждую отдельно. Для этого потребуется дать ток на деталь и установить к ней емкость с горючим. Во время подачи тока клапан сработает, и бензин должен будет брызнуть через распылитель. Но такая проверка неточная и потребуется все равно проверять на стенде.

Что такое форсунки и где расположены?

Форсунки обеспечивают дозированную подачу топлива в камеру сгорания под высоким давлением. Используются на всех современных двигателях, работающих на бензине и дизельном топливе. Располагаются они  непосредственно на головке блока цилиндров.

Форсунки инжектора

Для дозированной подачи бензина используются электромагнитные форсунки, которые управляются электронным блоком управления. Электромагнитная форсунка состоит из следующих деталей:

  • корпуса;
  • электрической обмотки;
  • запорной иглы;
  • пружины;
  • сопла.

Импульс, поступающий из ЭБУ, возбуждает электрическую обмотку, запорная игла, преодолевая сопротивление пружины, открывается и через сопло распыленный бензин поступает в камеру сгорания. Подав порцию топлива, игла под воздействием пружины возвращается в исходное положение, перекрыв отверстие сопла.

Многих интересует, как проверить форсунки инжектора. Чтобы проверить, какая форсунка не работает, достаточно последовательно отсоединить и установить на место каждый электрический разъем на работающем двигателе. Нерабочая форсунка при манипуляции с подачей питания никак не среагирует.

Форсунки дизельного двигателя

Форсунки для подачи дизельного топлива имеют несколько конструктивных типов:

  • электромагнитные;
  • механические;
  • пьезоэлектрические;
  • насос-форсунки.

Механические форсунки используются в дизельных дизелях несколько десятилетий, имеют надежную и простую конструкцию.

Принцип работы электромагнитных дизельных форсунок схож с бензиновым инжектором, различие составляет только давление топлива в системе. В дизельной системе давление значительно выше и доходит до нескольких сотен баррелей.

Применение пьезокристалла вместо электромагнитной катушки позволило несколько упростить конструкцию форсунки и повысить эффективность её работы.

Отличительной чертой насос-форсунки является то, что в системе отсутствует ТНВД, каждая форсунка создает необходимое давление, по сути, беря на себя функции насоса высокого давления.

На что следует обратить внимание

Есть несколько моментов, о которых нужно помнить, занимаясь промывкой форсунок. Вот они:

экономить на промывочной жидкости нельзя. Форсунка — слишком ответственная деталь двигателя. И она чрезвычайно чувствительна к качеству промывочной жидкости. Оптимальным выбором для промывки форсунок «Приоры» является средство от фирмы Wynns, разработанная специально для инжекторных двигателей. Стоимость литровой бутылки — 700 рублей;

Промывочная жидкость от фирмы Wynns — оптимальный вариант для форсунок «Приоры»

снимать пустую пластиковую бутылку с капота нужно очень осторожно. Следует помнить: давление в ней — огромное, так что она может взорваться буквально от одного неосторожного тычка пальцем, а отлетевшие ниппели могут серьёзно травмировать водителя

Пластиковую бутылку после промывки форсунок нужно снимать осторожно

Замена форсунок — процедура долгая. Тем не менее она вполне под силу начинающему водителю, если он имеет хотя бы отдалённое представление об устройстве инжекторного двигателя. С промывкой форсунок дело обстоит куда проще: нужно лишь уметь пользоваться дрелью и знать, где находится главный топливный шланг.
