«Клапана есть? А если загну?» Как правильно менять ремень ГРМ

Подготовительные работы

Перед тем как приступить к работе, ознакомьтесь со схемой системы ГРМ, расположении меток на распределительном и коленчатом валу.

Так выглядит подробная схема ремня ГРМ.

Схема: 1. Шкив коленчатого вала. 2. Зубчатый ремень ГРМ. 3. Шкив водного насоса. 4. Натяжной ролик. 5. Шкив распредвала впускных клапанов. 6. Верхняя защитная крышка ремня ГРМ. 7. Шкив распредвала выпускных клапанов. 8. Диск синхронизации датчика фаз. 9. Опорный ролик.

А – Метка ВМТ на шкиве коленвала. В – Метка на крышке масляного насоса. С – Установочная метка на защитной крышке. D – Метка на шкиве распредвала выпускных клапанов. E — Метка на шкиве распредвала впускных клапанов. F — Установочная метка на защитной крышке.

Инструменты для работы

Для проведения всех работ вам понадобится:

Новый ремень ГРМ для 16-ти клапанного двигателя ВАЗ-2112.
Торцевая головка на «10» и «17».
Ключ на «17».
Отвёртка.
Ключ для натяжного ролика.

Пошаговый порядок работ по замене

Первым делом после открытия капота, снимаем минусовую клемму с аккумуляторной батареи.
Далее снимаем защитный кожух ремня ГРМ, открутив 6 болтов при помощи головки на «10».
Снимает фишку от датчика коленчатого вала. Подробнее о всех датчиках на ВАЗ-2112.
Откручиваем один болт, который фиксирует его и демонтируем датчик.
Затем вы увидите, что на шкиве отсутствует ряд зубьев, это сделано для того, чтобы датчик смог обнаружить ВМТ, а также блокировать его для того, чтобы открутить шкив.
Далее совмещает это отверстие под датчик со шкивом, и через отверстие вставляем какой-либо предмет (хорошо подходит шестигранный ключ на «12» — прим.).
Когда шкив заблокирован «срываем» эту гайку генератора.
Затем ослабляем болт на натяжном ролике и снимаем старый ремень ГРМ. По необходимости снимаем и ролики. Обычно вместе с заменой ремня меняют и помпу (водяной насос), и ролики. Подробно о проверке помпы на люфт и о выборе помпы на 16-ти клапанный двигатель, мы уже писали.
Устанавливать новый ремень можно путём снятия натяжного ролика, либо путём прокручивания шкива распредвала выпускных клапанов (шкив с правой стороны – прим.) ключом на «17».
Обратно фиксируем болт шкива коленчатого вала, совмещаем метки с корпусом на масляном насосе.
Далее смотрим за тем, чтобы сошлись метки шкивов на распредвалах и не сбилась шестерня привода.
Следующий шаг заключается в натяжении ремня натяжным роликом при помощи специального ключа. Однако если его у вас нет, можно воспользоваться двумя гвоздями и вставленной между ними отвёртки.
Затягиваем ремень до того момента, как почувствуете его упругое состояние между двумя шкивами распределительного вала. Не забываем закручивать гайку натяжного ролика.
После, прокручиваем коленчатый вал на два полных оборота, если все метки совпали и остались на месте, значит работы по замене ремня ГРМ можно считать законченной.
Закручиваем все гайки до упора, ставим на место датчик коленвала, подключаем к ней колодку питания и ставим на место защитный кожух.

Если все работы выполнять в таком строгом порядке, всю замену можно осуществить своими руками в течении часа.

Классификация

Независимо от длины ремня генератора, обеспечение полноценной работы привода устройства требует применения двух видов ремешков. Речь идет о поликлиновом и клиновидном РГ. Рассмотрим каждый из этих видов отдельно.

Поликлиновый

Популярная разновидность РГ, которую в народе также называют многоручейным или многоручейковым ремнем. Хорошая гибкость изделия достигается за счет размеров – ремень сам по себе широкий, но при этом довольно тонкий.

Клиновидный

Традиционное изделие, применяемое в основном на более старых моделях авто. К недостаткам клиновидных ремней можно отнести большую вероятность проскальзывания при работе. К тому же изделия актуальны для транспортных средств, где от коленвала вращения передаются исключительно на генератор.

Типичные неисправности

Механики выделяют несколько основных причин неисправности ремня генератора. К ним относятся обрыв, износ и расслоение элемента. Также ремень со временем может проседать, из-за чего также требуется замена.

Причины неисправности ремня генератора

Обрыв

Для разрыва РГ требуется очень большое усилие, ведь внутри ремня есть прочные нити. Поэтому обрыв случается крайне редко. Как правило, к обрыву приводит заклинивание подшипника или других компонентов, связанных с ремнем.

Обрыв ремня генератора

Износ

Независимо от манеры вождения и качества ремня генератора, со временем он будет изнашиваться. Из-за трения его профиль постепенно уменьшается, что приводит к проскальзыванию. При езде с изношенным ремнем генератор не сможет вырабатывать достаточное количество энергии.

Так выглядит изношенный ремень генератора

Расслоение

Происходит расслоение РГ на фоне нарушения геометрии валов, что часто бывает при их повреждении. При нарушенной геометрии ремень сильно изнашивается с одной стороны. При сильном износе из ремешка выходит прочная армированная нить.

Расслоение ремня генератора

Проседание

Еще одна причина внеплановой замены ремня – это проседание. Обуславливается проседание элемента его износом. Диаметр ремешка увеличивается при сильном износе и ослабляется, что в свою очередь приводит к проскальзыванию. Также функции РГ могут нарушиться при попадании на него даже небольшого количества смазки.

Проседание ремня привода генератора

Методы устранения съедания ремня

Ниже приведены примеры устранения причин износа ремня и устранения причин его съедания.

Поддельный ремень

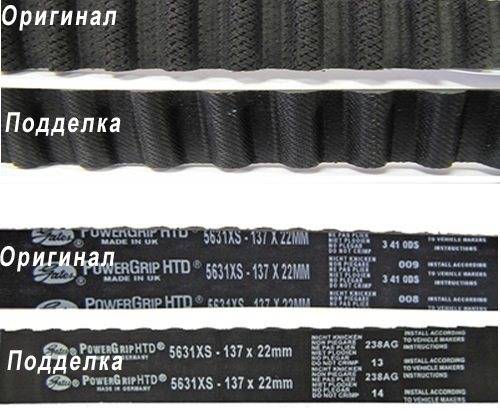

Некачественный ремень может быть виновником проблемы, для того чтобы проверить это, необходимо перевернуть ремень и попробовать запустить двигатель, если ремень начнет сползать в другую сторону то вероятнее всего плоскость ремня неровная и имеет конусную форму что приводит к его сползанию и съеданию. Лечится данная проблема заменой на новый более качественный ремень.

Неправильное натяжение

Натяжение ремня ГРМ необходимо осуществлять, как рекомендует завод изготовитель. Данную информацию можно найти в специализированных книжках по ремонту автомобиля ВАЗ или же в интернете. Перетяжка ремня влечет за собой нагрузку на подшипники и может быть причиной износа как роликов так и помпы.

Кривая шпилька

В результате усилий при затяжке ролика случается, что шпилька ролика немного искривляется и вследствие чего появляется наклон ролика. Данная проблема приведет к перекосу ремня.

Проблема решается заменой шпильки на новую либо подкладкой половинок шайб под ролик дабы исправить наклон шпильки и выравнять ролик.

Повреждение резьбы

Повреждения резьбы способы, так же как и искривление шпильки изменить траекторию ремня. Данная проблема решается путем откручивания шпильки и прогонки резьбы мечиком. В худшем случае необходимо демонтировать ГБЦ для расточки или восстановления резьбы.

Водяной насос

Когда помпа получает какие-либо повреждения или износы, то никаких действий кроме ее замены невозможно предпринять. При виновнике помпы ее необходимо заменить.

Перекос помпы

Проблема заключается в том, что при установке новой помпы зачастую большинство автолюбителей используют герметик или же не очищают поверхность от старой прокладки. Все эти моменты могут повлиять на плотность прилегания водяного насоса к корпусу блока, что может сказаться на траектории ремня ГРМ. Следует тщательно очистить поверхность на блоке цилиндров от остатков старой прокладки и не использовать герметик, достаточно лишь установить прокладку, которая идет в комплекте с помпой.

Выработка на роликах

Ролики так же как и помпа подвержены старению и износу и при таких проблемах ролики необходимо только заменить, какие-либо другие способы исправления износа ремня из-за роликов невозможны

Износ шестерни распредвала

Шестерня распредвала выполняется из мягкого метала, который способен быстро вытираться и изнашиваться. Чаще всего шестерня изнашивается уже на пробеге близком к 150 тысячам пробега. При такой проблеме шестерни необходимо заменить.

Шестерня коленвала

Чаще всего шестерня коленчатого вала изнашивается на конус и ремень начинает съезжать в наружную сторону, что приводит к трению о дистанционную шайбу между шестерней и шкивом привода дополнительного оборудования. Из-за данной ситуации ремень может скрипеть и выть, а так же в большинстве случаев этой ситуации ремень съедает.

Проблема решается заменой шестерни коленчатого вала.

Надеемся, наша статья была Вам полезна.

Описание процедуры замены ремня ГРМ ВАЗ 2110, (2112) 16 клапанов

Бывший флагман Российского автопрома ВАЗ 2110 с двигателем 1,5 16 клапанов. Плановая замена ремня ГРМ через 30 000 км пробега после прошлой замены. Вскрытие показало, что если бы сегодня не поменяли, то завтра добавилось бы работы нашему мотористу. А вообще мы рекомендуем всем клиентам контролировать состояние ремня хотя бы раз в 5 000, или раз в год. Но зная качество наших запчастей, лучше чаще. На данном двигателе, при обрыве ремня, гнет почти все клапана. Статья актуальна и для ВАЗ 2112))

Смотрим, запоминаем и не доводим до такого.

Больной стал на пять миллиметров уже и вообще выглядел очень плохо. Отправляем его на доску почета.

А вот и сам виновник торжества.

Снимаем абсорбер и бачок гидроусилителя, что бы не мешали в дальнейшем.

Ослабляем болт на семнадцать, натяжного ролика сервисного ремня и снимаем последний. Совсем снять не удастся поскольку мешает опора двигателя. Если ремешок требует замены придется открутить подушку двигателя.

Снимаем натяжной ролик. Откручиваем болты крепления верхней защитной крышки, они под шестигранник.

Снимаем правое колесо, пластиковый брызговик и сливаем антифриз.

Видим шкив коленвала. За его болт, по часовой стрелке, вращаем коленвал до совпадения меток на шкивах распредвалов и защитной крышке ремня ГРМ.

Метки на левом распредвале выпускных клапанов. Красным выделена метка на защитной крышке.

Аналогично для распредвала впускных клапанов. Он справа. На его шкиве есть внутреннее кольцо для датчика фаз, поэтому перепутать шкивы очень сложно.

Снимаем шкив коленвала. Застопорим коленвал с помощью друга. Сажаем его в машину и заставляем включить пятую скорость и до упора нажать на тормоз. А сами в это время легким движением руки откручиваем болт шкива коленвала. Снимаем его и нижнею защитную крышку.

Видим, что метка на звездочки и прорезь на отливе крышки коленвала совпали.

Ослабляем болты на семнадцать натяжного и обводного ролика и снимаем ремень ГРМ. После чего и сами ролики. Их меняем в любом случае.

Стопорим и откручиваем шкивы распредвалов и снимаем их. Помним, что у правого распредвала шкив с внутренним кольцом для датчика фаз. Картинка должна получится такая.

Откручиваем все что держит защитную пластиковую крышку и снимаем последнюю. Откручиваем три болта держащих помпу. Они под шестигранник.

Помпа для шестнадцати клапанного двигателя немного отличается от обычной для восьми клапанного. Имеет небольшое ухо с резьбой, для крепления защитного кожуха.

Смазываем прокладку тонким слоем герметика и ставим помпу на место. Болты крепления затягиваем. Ставим на место защитный кожух. Проверяем что бы он сел на свое место, в противном случае он будет тереть ремень. Если все в порядке закручиваем все что его держит и ставим шкивы распредвалов и новые ролики.

Проверяем совпадение меток на распредвалах и коленвале. Ставим новый ремень ГРМ. Если нет стрелок направления, ставим так что бы надпись читалась с лево направо.

Правая, она же нисходящая ветвь ремня должна быть в натяг. Можно на несколько градусов повернут правый распредвал по часовой стрелки, одеть ремень и повернуть обратно. Таким образом мы натянем нисходящею ветвь. На натяжном ролике имеются два отверстия под спецключ. Найти его можно в любом авто магазине. Цена вопроса 60 рублей. Для натяжке ремня ГРМ, вставляем спецключ и против часовой стрелки проворачиваем ролик. По скольку споров много о натяжки ремня ГРМ, напишем так: натянутый ремень не должен иметь провис между распредвалами более 5 мм при нажатии и 7 мм на самой длинной ветви (специально эксперементировали). Помним: перетянутый ремень уменьшает срок службы помпы, а из за недотянутого можно попасть на ремонт ГБЦ. (фото ниже)

Проверяем все метки. Проворачиваем коленвал два оборота и снова проверяем метки. Если поршня с клапанами не встретились и метки совпали, то примите мои поздравления. Дальше все ставим на место в порядке обратном снятию. Не забываем затягивать болты. Натягиваем ролик сервисного ремня тем же ключом что и натяжной ролик ремня ГРМ. Заливаем антифриз и заводим автомобиль. Желаем ремню долгих лет службы, но незабываем периодически его проверять, все-таки сделано в России.

А вот что бывает при обрыве ремня на моторе 1,5 16 клапанов.

Теперь вы с легкостью сможете поменять ремень ГРМ на шестнадцати клапанном моторе, любимой десятки.

Признаки и симптомы

Имеется шесть основных признаков того, что перескочил ремень ГРМ.

Двигатель автомобиля работает нестабильно.
Двигатель постоянно глохнет.
Ощутимая потеря мощности и тяги мотора.
Мотор запускается с проблемами или вообще не запускается.
Силовую установку клинит.
Звук работы мотора становится громче – появляется металлический стук.

Чаще всего бывает, что изделие перескакивает на один зуб, и из-за этого двигатель продолжает свою работу, но увеличивает расход топлива, а также появляются перебои в работе и запуске.

Если имеются подозрения на то, что произошёл перескок на несколько зубцов, то не следует запускать двигатель повторно. В худшем случае это может привести к тому, что клапана загнутся.

Пошаговая инструкция по замене

Как правильно натянуть ремень и как выставить метки, узнаем из видеоролика от канала В гараже у Сандро.

Инструменты и материалы

Чтобы заменить ремень на 16-клапанном понадобятся такие инструменты:

пятый ключ с шестью гранями;
торцевые головки на 10, 15 и 17 мм;
накидные ключи или рожковый 13-миллиметровый ключ;
трубка-удлинитель;
плоская отвертка большого размера;
ключ для натяжения ролика ремня;
динамометрический ключ.

Замена ремня ГРМ на ВАЗ двенадцатой модели

Алгоритм действий

Установка и натяжка ремня ГРМ на ВАЗ 2112 происходит так:

Ставим машину на горизонтальную поверхность и открываем капот.
Снимаем клемму массы с АКБ, чтобы обесточить бортовую цепь.
Выкручиваем 6 крепежных болтов кожуха привода ремня слева от головки блока.
Отключаем контакты на датчике коленвала, и проверяем синхронизацию меток на шестернях распределительных валов с метками, которые находятся на задней поверхности кожуха.
Сходство должно быть и в метках на венце маховика. Чтобы проверить есть ли оно, отворачиваем отверткой заглушку на картере под термостатом. Над заглушкой стоит зубчатка маховика, а на ней – метка. Если метка сходится с пропилом на картере слева, тогда все в порядке.
Регулируем натяжение ремня так, чтобы ослабить его, и проверяем метку шкива коленвала. Убираем ремень со шкива и закрепляем настоящее положение маховика, зажав отвертку между венцом и картером.
Семнадцатым ключом снимает болт шкива генератора и проверяем, есть ли сходство между шестерней коленчатого вала с меткой и отметиной на поверхности масляной помпы.
Снимаем натяжной ролик пятнадцатым ключом и опорный; далее демонтируем . Меняем снятые ролики и ставим новый ремень.
Монтаж начинается со шкива коленвала. Натягивая ремень, крутим натяжной ролик по часовой стрелке, используя при этом специальный ключ, заготовленный заранее. Можно вместо ключа использовать плоскогубцы с искривленными концами. Регулируем натяжение до тех пор, пока оно не будет наилучшим. Лучшее натяжение ремня то, когда при захвате пальцами он поворачивается на 90 градусов – не больше.
Сбор деталей происходит в обратном порядке. На последнем этапе вынимаем отвертку, зажатую в картере. После просмотра видео от канала Ремонт ВАЗ 2112 мы научимся менять ремень.

Если ремень оборвался в дороге

Часто автомобилисты сталкиваются с тем, что в дороге рвется ремень привода генератора? Но что делать, если эта участь постигла именно вас? К счастью, существует несколько способов быстрого устранения неисправности в дорожных условиях. Все они временные, но этого достаточно, чтобы без проблем добраться до ближайшего сервиса.

Если ремень генератора порвался в дороге

Старая камера

Если в багажнике по счастливой случайности окажется старая камера, то ее можно использовать в качестве заменителя ремня генератора. Нужно вырезать небольшое кольцо шириной не менее 20 мм. Затем установите готовое изделие.

Ремень генератора из старой камеры

Широкий ремень

Устранить неисправность также можно и при помощи обычного ремня. Главное, чтобы он имел большой диаметр. Нужно вырезать из него ремень нужной длины и ширины, а затем связать при помощи проволоки. Собственноручно вырезанный ремень генератора сможет прослужить не один десяток километров.

Даже старый ремень может помочь автомобилисту

Бельевая веревка

Даже обычная бельевая веревка в умелых руках может превратиться в достойный заменитель ремня привода генератора. Но для повышения прочности эту веревку необходимо сложить в 2-3 раза и переплести. Связанную бельевую веревку определенной длины нужно надеть на шкивы. Безусловно, по надежности такое изобретение сильно уступает предыдущим вариантам. Но если в дороге произошел обрыв ремня генератора, а под рукой ничего не оказалось кроме веревки, она может спасти ситуацию.

Ремень генератора из бельевой веревки

Процедуры замены

Теперь перейдем к тому, как поменять ремень ГРМ. Замена детали состоит из трех основных этапов. Прежде всего, до детали потребуется добраться. После ослабляют натяжное устройство и лишь после этого устанавливают новый ремень. Однако обо всем по порядку.

Как добраться до ремня ГРМ?

Алгоритм действий следующий:

От аккумулятора отсоединяется отрицательный кабель. Если имеется, следует заранее побеспокоиться о наличии кода радиобезопасности – это поможет сэкономить время на перенастройку по завершении работ.
Снимите ремень генератора. В зависимости от конкретного автомобиля доступ к ремню ГРМ может затруднять и поликлиновый ремень. Чтобы снять его, соответствующие гайки ослабляют, а при необходимости генератор отталкивают.
Снимите все дополнительные принадлежности. На этом этапе потребуется демонтировать генератор, рулевое управление, компрессор кондиционера и прочие подобные детали, которые мешают получить доступ к кожуху ГРМ

Важно: фитинги снимать не следует, в большинстве случаев их можно просто сдвинуть, не теряя давления в системе.
Если установлена крышка распределителя, ее также следует снять. Чаще всего для этого требуется раскрутить винты крепежа и разогнуть фиксаторы

Некоторые современные модели лишены этой детали, ее место занимает датчик положения коленвала и распредвала. В этом случае без руководства по ремонту двигателя конкретной модели не обойтись – процесс сильно разнится в зависимости от модели.

Выровняйте установочные метки (как выставить метки ГРМ, описано в руководстве по автомобилю). Для этого двигатель проворачивается, пока метка шкива не дойдет до отметки в 0 градусов на шкале синхронизации.
Снимите крышку ремня ГРМ. Прежде всего, раскручиваются все крепежные винты и болты. Если имеются какие-либо детали, мешающие снятию, их потребуется дополнительно демонтировать. Здесь опять же придется обращаться к руководству, так как их наличие и процедура снятия варьируются в зависимости от модели автомобиля.
Проверьте точность установки коленвала и распредвала по установочным меткам. На шкивах или звездочках чаще всего имеется специальная линия, которая выравнивается по меткам на вспомогательном вале, головке цилиндра или меткам на блоке. В случае порванного ремня ГРМ этот момент очень важен.
Проверьте область ремня на наличие пятен масла. Если замечены какие-либо утечки, их требуется немедленно устранить.

Ослабление натяжного устройства

Для того чтобы снять старый ремень ГРМ, потребуется ослабить болты, которые фиксируют устройство, регулирующее натяжение болта. Выкручивать их полностью не имеет смысла – достаточно будет отвернуть натяжное устройство, после чего вновь завернуть болты и зафиксировать натяжитель.

Нелишним будет заодно проверить шкив натяжного устройства на износ. Визуальный осмотр включает проверку на наличие трещин и вмятин, после чего необходимо провернуть шкив.

Пошаговая инструкция

Проконтролировать положение коленчатого вала можно следующим образом:

Проводить подобные работы нужно внимательно, чтобы не сбить фазы газораспределения в процессе отворачивания болта.

Поэтому замена ремня на Лада Приора должна проводиться как минимум с одним помощником. В его задачи входит фиксация маховика. Для этого между зубьями данного агрегата вставляется шлицевая отвертка большого размера (за счет наличия в картере сцепления отверстия).

Если на Приоре меняется ремень ГРМ, тогда устанавливаются новые опорный и натяжной ролики. Для этого снимается натяжной ролик за счет отворота болта крепления. Для снятия опорного ролика отворачивается болт с помощью накидного ключа на «15». Ролик демонтируется вместе с болтом и упорной шайбой. На последней детали есть керны, препятствующие снятию шайбы с болта.

Прежде чем монтировать новый ремень, нужно убедиться в том, что метки распределительного и коленчатого валов совпадают. Контролировать положение второго элемента можно с учетом совмещения метки № 1 на зубчатом шкиве коленчатого вала с меткой № 2 на крышке масляного насоса.

Если по окончании данных работ слышен шум от ремня привода, тогда возможно, что вышел из строя подшипник натяжного ролика. Для этого потребуется его снять и проверить на работоспособность.

Одна из последних разработок вазовских инженеров последнего десятилетия – двигатель 21126, который стал основным силовым агрегатом на ВАЗ-2170. Здесь применили и хонингование цилиндров, и поршни новой конструкции, которые поспособствовали повышению мощности. Однако банальный обрыв привода газораспределительного механизма вывести из строя узлы даже такого технологичного агрегата. Поэтому лучше заранее проконтролировать и поменять этот компонент системы.

Когда менять ремень ГРМ

О том, что нужно следить за уровнем моторного масла, а также регулярно его менять, знает или догадывается каждый автовладелец. А то, что необходимо с определенной периодичностью производить замену элементов системы газораспределительного механизма (ГРМ), понимают, как показывает практика, далеко не все. Подтверждением является тот факт, что значительная часть случаев серьезных поломок двигателей автомобилей связана с выходом из строя (попросту – с обрывом) того самого ремня ГРМ. Ремень газораспределительного механизма связывает между собой коленвал двигателя с одним или несколькими распредвалами, которые, в свою очередь, управляют работой впускных и выпускных клапанов. При обрыве ремня ГРМ поршни двигателя авто сталкиваются с открытыми клапанами. Последствия такого столкновения весьма и весьма плачевны, а стоимость работ по ремонту мотора будет почти такая же, как капитального ремонта двигателя. Как правило, в системе газораспределительного механизма двигателя подлежит регулярной замене не только сам ремень, но еще один или несколько роликов и, возможно, автоматический натяжитель. Зачастую в целях экономии при замене ремня ГРМ ролики оставляют старые, в надежде на то, что они спокойно отработают еще один цикл

Но как показывает практика, во многих случаях к обрыву ремня газораспределительного механизма приводило именно заклинивание старого ролика. В связи с тем, что стоимость ремонта двигателя несоизмеримо выше стоимости элементов системы ГРМ, необходимо менять все перечисленные элементы, даже если вам кажется, что они не имеют признаков износа

Таким образом, при эксплуатации автомобиля очень важно знать, когда последний раз производилась замена элементов ГРМ, а также величину межсервисного пробега. Обычно значение пробега, при котором проводилась замена, записано в сервисной книжке автомобиля и на стикере, который клеится в моторном отсеке

Межсервисный интервал также указан в сервисной книжке, а при ее отсутствии этот момент можно уточнить на дилерской станции техобслуживания. При покупке подержанного автомобиля целесообразно выяснить у предыдущего владельца, когда в последний раз менялись ремень и ролики ГРМ, а лучше всего (независимо от той информации, которую вам сообщат) – сразу же произвести замену элементов ГРМ. При определении момента очередной замены элементов системы ГРМ стоит учитывать и то, что межсервисный интервал для вашего автомобиля рассчитывается с учетом установки новых оригинальных запчастей. Если же будет использоваться неоригинал, то вам придется внести некоторую уменьшающую поправку на межсервисный интервал замены ремня ГРМ и других элементов этой системы. И в заключение стоит отметить то, что владельцам тех авто, на которые установлены двигатели с управлением газораспределительным механизмом с помощью цепи, а не ремня, стоит иметь в виду, что и у цепей есть определенный ресурс пробега, по истечении которого её необходимо заменить.
