Коробка передач ЗФ (ZF): механические и автоматические трансмиссии

Ремонт КПП ZF

Перед началом ремонта необходимо произвести диагностику. Для этого нужно установить код ошибки, соотнести его с видом неисправности и её возможной причиной. В некоторых случаях устранить неисправность можно своими руками, но так как коробка передач представляет собой сложное устройство, ремонт лучше доверить профессионалам.

Для того, чтобы произвести ремонт трансмиссии, необходимо сначала разобрать КПП:

  1. Снять узел переключения передач: вывернуть винты М8 из картера переключения, снять картер и уплотнители, демонтировать упорный щиток и пружину
  2. Снять фланец крепления подшипника: ослабить винты крепления, снять фланцы и уплотнители
  3. Разборка валов и штоков: отвинтить пробки с уплотнителем, вынуть пружины и штифты из картера, удалить винты по периметру картера. Ослабить контргайку на фланце ВОМ. Вытащить игольчатые подшипники, центральный вал управления. Снять вторичный вал и вилки переключения передач.

В процессе можно сделать переборку деталей, заменить уплотнители, укрепить соединения, поменять износившиеся винты. Также необходимо очистить от масляного осадка.

По коду неисправности можно узнать рекомендации по ремонту, например, если произошло короткое замыкание регулятора давления сцепления, то необходимо проверить все кабели и соединения, если где-то зажат кабель или есть разрыв, то этот участок необходимо поменять.

Кроме электроники очень часто случаются неисправности трансмиссии, в частности, ломается синхронизатор. В таких случаях его необходимо менять.

Характерные неисправности коробки передач ZF

проблемы с переключением передач, которые могут быть вызваны неполной деактивацией сцепления. Неисправность устраняется с помощью регулировки трансмиссии. Ремонт требуется в случаях, когда у одного из валов появился износ или система сцепления начала работать некорректно

Важно помнить, что при ремонте КПП ZF следует использовать качественные оригинальные запасные части. Использование подделок приведет к ускоренному износу или даже выходу механизма из строя;
самопроизвольное переключение скоростей в делителе, что может быть вызвано нарушением регулировки хода рычага в делителе

Устранить эту неисправность позволит корректировка работы механизма;
при движении автомобиля скорости не отключаются или самопроизвольно деактивируются. Такая неисправность происходит из-за ослабления фиксаторов рычагов тяг привода. Еще одна причина ― проблемы с регулировкой дистанционного приводного механизма. Устраняется подтягиванием крепежа или выполнением настройки;
не происходит активации скоростей в делителе. В таких случаях необходимо проверить состояние регулировочного винта, который размещен на педали сцепления. В мануале автопроизводителя сказано, как нужно выполнить регулировку этого винта.

Визуальная диагностика включает проверку наличия подтеков масла и смазывающей жидкости под транспортным средством. Обнаружение таких подтеков говорит о нарушении герметичности корпуса КПП, проблемах с сальниками и уплотнителями.

Этапы восстановления КПП ZF

  • Проведение диагностики с использованием сканера и специализированного ПО;
  • Снятие и разборка коробки, составление дефектовки;
  • Выполнение очистки коробки передач;
  • Замена изношенных или дефектных деталей на новые оригинальные (возможна установка контрактных деталей в рабочем состоянии);
  • Очистка ГДТ;
  • Сборка коробки передач после восстановления;
  • Заливка трансмиссионной жидкости в соответствии с рекомендациями производителя;
  • Тестирование КПП на герметичность;
  • Проведение заключительной проверки КПП.

При ремонте АКПП с пробегом более 200 000 км ГДТ подлежит замене или восстановлению. Замене подлежат фрикционы, сальники, втулки, прокладка гидроблока. Сепараторную пластину надо менять даже при отсутствии видимых повреждений или износа. В некоторых моделях КПП ZF замене также подлежат коннекторы колодки электроплаты и дорожки, которые протекают при отрицательных температурах.

Эксплуатация автомобиля с изношенным ГДТ, работа которого сопровождается посторонним шумом, может привести к неисправности масляной помпы или ее подшипника.

Быстрая доставка 7 — 10 дней оригинальных запчастей Германия — Москва.

Мы доставляем детали ZF для акпп, кпп, мостов экспресс доставкой. Отправки происходят еженедельно по пятницам, получаем детали по средам еженедельно. Чтобы заказать автозапчасти — нужно: ознакомиться с условиями поставки, внести любым удобным для вас способом предоплату в размере 30% от суммы заказа. Для физ.лиц доступна оплата как в офисе, так и переводом на карточку СБЕРБАНК. Для юр.лиц: выставляем счета, заключаем договора на поставки. Напоминаем, мы, также, работаем напрямую с немецкими дилерами: MERCEDES BMW VAG (AUDI VW) MAN

Наши клиенты это:

  1. Магазины и автосервисы.
  2. Крупные автоколонны и автопарки.
  3. Частные клиенты, розница.

Обратная сторона комфорта АКПП

Но механике есть, в чем переиграть автомат, если уж не в удобстве, так в опыте вождения (как любят говорить на западе – «Driver’s experience»). При работе с механикой в руках водителя, по сути, оказывается весь потенциал автомобиля.
То есть, эта коробка хороша для водителей, которые хотят получать эмоции от полного владения своим автомобилем при вождении. АКПП в силу наличия у себя определенного алгоритма работы никогда не сможет дать той свободы, что даст самая обычная механическая коробка передач вместе с живым мозгом водителя, который в автомате заменен «железкой» – блоком управления.

Обслуживание и ремонт

КамАЗы с автоматическими и механическими коробками ZF должны проходить техническое обслуживание (ТО) в условиях автосервиса, иначе возможны проблемы с гарантией. ТО заключается в замене масла. Периодичность зависит от типа КПП и условий эксплуатации машины. Чаще всего замена ГСМ производится через 45-90 тыс. км пробега, при особо сложных условиях эксплуатации — не реже 1 тыс. рабочих часов.

Что необходимо для продления срока эксплуатации КПП

Для того, чтобы избежать поломки, необходимо следовать рекомендациям по эксплуатации, данным производителем.

Необходимо правильно переключать передачи, в соответствии со схемами (двойная или каскадная Н).

Также важно регулярно проверять уровень трансмиссионного масла, менять его каждые 30 тыс. км пробега

О том, какое масло необходимо для конкретной модели КПП, производители всегда сообщают.

Зимой очень важно прогреть коробку передач, иначе загустевшее масло не сможет достаточно хорошо смазать детали, что приведет к их преждевременному износу. Начинать движение всегда нужно на 1 передаче, переключение должно осуществляться при выключенном сцеплении

Начинать движение всегда нужно на 1 передаче, переключение должно осуществляться при выключенном сцеплении.

Также важно своевременное ТО, во время которого проверяются и при необходимости регулируются все элементы трансмиссии

Контроль уровня

Заправочные объемы указаны на заводской табличке, расположенной сбоку КПП. Перед заполнением емкости сливают отработку, заливают трансмиссионную жидкость через отверстие. Проверка уровня масла осуществляется так: уровень считается правильным при достижении нижней кромки контрольного отверстия или при вытекании материала из него.

Какое масло выбрать

В коробки ZF 9S1310 ТО и ZF 16S151 подходит масло, соответствующее перечню смазочных материалов TE-ML 02. Его можно узнать во всех пунктах ТО компании. Производитель рекомендует использовать масло для трансмиссии ZF-Ecofluid M.

Объем масла в коробке ZF 9 составляет 9 л, на КамАЗ ZF 16 для стандартного монтажа — 11 л, при замене — 8 л.

Неисправности и их устранение

Если включение передач затруднено, причина — неполное выключение сцепления. В данном случае его регулируют и проверяют клапан, к которому подключается делитель. Клапан подключения должен быть всегда чистым и не закрываться. При неправильной настройке устройства возможно разрушение синхронизатора.

При попадании ржавчины, конденсата и других загрязнений из системы ресивера в клапаны и цилиндры КПП самостоятельно отключается. Устанавливают заблаговременно отвод конденсата из пневмоочистителя с водоотделителем, если он отсутствует. Слив выполняют 1 раз в неделю, зимой каждый день.

При самопроизвольном выключении передач в делителе регулируется ход рычага механизма.

К характерным поломкам КПП ZF относится самопроизвольное выключение демультипликатора, посторонние шумы при его включении. Проблема может возникнуть из-за неправильной эксплуатации: переключение передач на S при скорости выше допустимой выходит из строя синхронизатор или его отдельные детали.

Коды ошибок АКПП ZF

Коробка передач-автомат ZF AS-Tronic может сообщать о возникших неисправностях. Для того, чтобы устранить неполадку, достаточно сопоставить код с возможной причиной поломки.

Некоторые коды ошибок SPN:

  • 2 – возникло короткое замыкание в переднем делителе (клапан Y2)
  • 10 – отсутствует давление воздуха на главный клапан
  • 13 – короткое замыкание в цепи подключения КОМ
  • 21 – произошло быстрое замыкание сцепления
  • 27 – нет сигнала в шину CAN
  • 35 – неисправность выхода клапана Y3 (передний делитель)
  • 63 – неполадка при отключении КОМ

Устройство и принцип работы

Каждая разновидность коробки передач ZF на КамАЗ имеет свое устройство. Так, 6-ступенчатые модели ZF 6S — механические, имеют синхронизаторы на 1, 2, 3, 4, 5 и 6 передачах.

КПП ZF 9S1310 включает:

  • 4-ступенчатый редуктор с пониженной скоростью и обратным ходом с кулачковыми муфтами;
  • планетарный демультипликатор, удваивающий количество передач.

В результате образуются 9 скоростей для езды передним ходом и 1 — задним. 4-ступенчатая часть характеризуется механическим переключением и имеет сервошифт. Схема переключения передач — «двойное Н» или «каскадное Н».

Демультипликатор имеет клапан и пневмоцилиндр двойного действия и обеспечивает:

  • при «двойном Н» — автопереключение при перемещении из ряда 3/4 в 5/6 и наоборот;
  • при «каскадном Н» — преселекторное переключение на рычаге переключения передач.

В коробках передач ЗФ Ecomid шестерни приводятся в действие синхронизаторами, процесс осуществляется такими способами:

  • без двойного выключения сцепления при установке с низших на высшие скорости;
  • без участия акселератора и выключения сцепления при переходе с высших на низшие передачи.

КПП ZF 16 была создана для тяжелых грузовиков, ведь чем больше дифференциация ступеней, тем меньше нагрузки оказывается на двигатель, автомобиль быстрее разгоняется. Конструкция коробки передач зф 16 с 151 предполагает наличие синхронизатора, что намного упрощает процесс переключения передач, продлевает срок работы двигателя, сцепления и самой КПП.

16-скоростная модель КПП ZF 16S151 состоит из:

  • редуктора;
  • демультипликатора;
  • переднего делителя.

Редуктор представляет собой синхронизированный узел с 4 передачами, имеющий переключающие валы заднего или переднего моста, сервоустройство Servoshift. Включение задней скорости обеспечивается зубчатой муфтой, установка передач — по схеме «двойное Н» или «налагающееся Н».

Демультипликатор переключает скорости в 2 режимах:

  • при переходе между 3/4 и 5/6 и наоборот, осуществляемом по схеме «двойное Н»;
  • с помощью преселектора по схеме «налагающееся Н».

Сервошифт — пневмомеханический орган управления с главным цилиндром.

Для осуществления переключения необходимо пневмоусиление. КПП может быть укомплектована коробкой отбора мощности и гидродинамическим тормозом-замедлителем. При большем количестве скоростей уменьшается нагрузка, перемещение транспорта по дороге становится ровнее, на 15% понижается расход топлива.

Технические характеристики

Камазовским агрегатам ZF 9S1310 ТО присущи такие характеристики:

  1. Максимальный входной крутящий момент — 1300 Н*м.
  2. Передаточные отношения:
    • для хода вперед — 9,48-0,75;
    • заднего хода — 8,97.
  3. Тип тахометра — электронный, z=8.
  4. Вес — 190 кг.
  5. Угол наклона КПП — до 3°.
  6. Максимальное давление воздуха — 10 бар.

Эксплуатационные параметры КПП на КамАЗ ZF 16:

  1. Входной крутящий момент — 1850 Н*м.
  2. Передаточные числа:
    • для движения вперед — 16,41-1,00;
    • движения назад — 15,36-12,92.
  3. Тип спидометра — электронный, z=6.
  4. Конструкционный вес — 289 кг.
  5. Наклон КПП — 0-3°.
  6. Нормированное воздушное давление — 6,2-10 бар.

ТТХ коробки передач ZF 6S 700:

  • Вес – 100 кг (без учета масла)
  • Высота – 79 см
  • Длина – 96 см
  • Ширина – 150 см
  • Входной крутящий момент (макс.) – 700 Н*м
  • Передаточные числа: 1-0,6/ 2-3,32/ 3-2,07/ 4-1,40/ 5-1,00/ 6-0,79/ R-5,58

Такая МКПП используется в автомобилях КАМАЗ 4308, 43253. Более детальные характеристики, такие как объем масла и его тип, можно найти в руководстве по эксплуатации, идущим в комплекте с коробкой передач.

Коробки передач

Коробки передач — самый востребованный товар, ведь история компании началась с их выпуска. Сегодня эти изделия производятся в разных уголках мира и устанавливаются на десятках станков разных марок. Ниже мы рассмотрим наиболее интересные варианты.

Механические

Компания выпускает несколько вариантов МКПП, относящихся к разным сериям. Рассмотрим основные варианты:

  1. Эколит — Даф, Фотон, Хюндай, Ман, Рено, Вольво и Камаз.
  2. Экоплит — Даф, Фотон, Ивеко, Человек и Камаз.
  3. Экомид — Iveco, Man, Камаз, Renault, Volvo и другие.
  4. Transmatic — Man, Scania и Iveco.

Ряд коробок передач производится в России. К наиболее популярным вариантам относятся:

  1. Ecomid 9S 1310 TO — 9-ступенчатая «механика», устанавливаемая на грузовые автомобили средней грузоподъемности до 16 тонн. Чаще всего устанавливается на модели Камаз 65115 и 65116.
  2. Ecosplit 16S 1820 TO — 16-ступенчатая «механика», предназначенная для использования на грузовиках, способных перевозить грузы до 40 тонн. Активно устанавливается на грузовики Камаз и Мазах.

Не меньшим спросом пользуются и другие типы пунктов пропуска. Например, 9S 109 (16-ступенчатая), 16S 151 и 9S 1310 (последняя версия). Завод Man получает 16S 2520 с 16 ступенями или 16S2520TD. Надежный вариант — коробка передач EcolightS 5 42, специально разработанная для грузовиков мощностью до 120 кВт. Его особенности:

  • максимальный крутящий момент — 600 Н * м;
  • автомобиль, на котором установлен КПП — Камаз, Паз, Маз, Ман и тд
  • объем масла для заливки 3,5 куб.м;
  • первая замена масла — через 1500 км;
  • количество передач — пять;

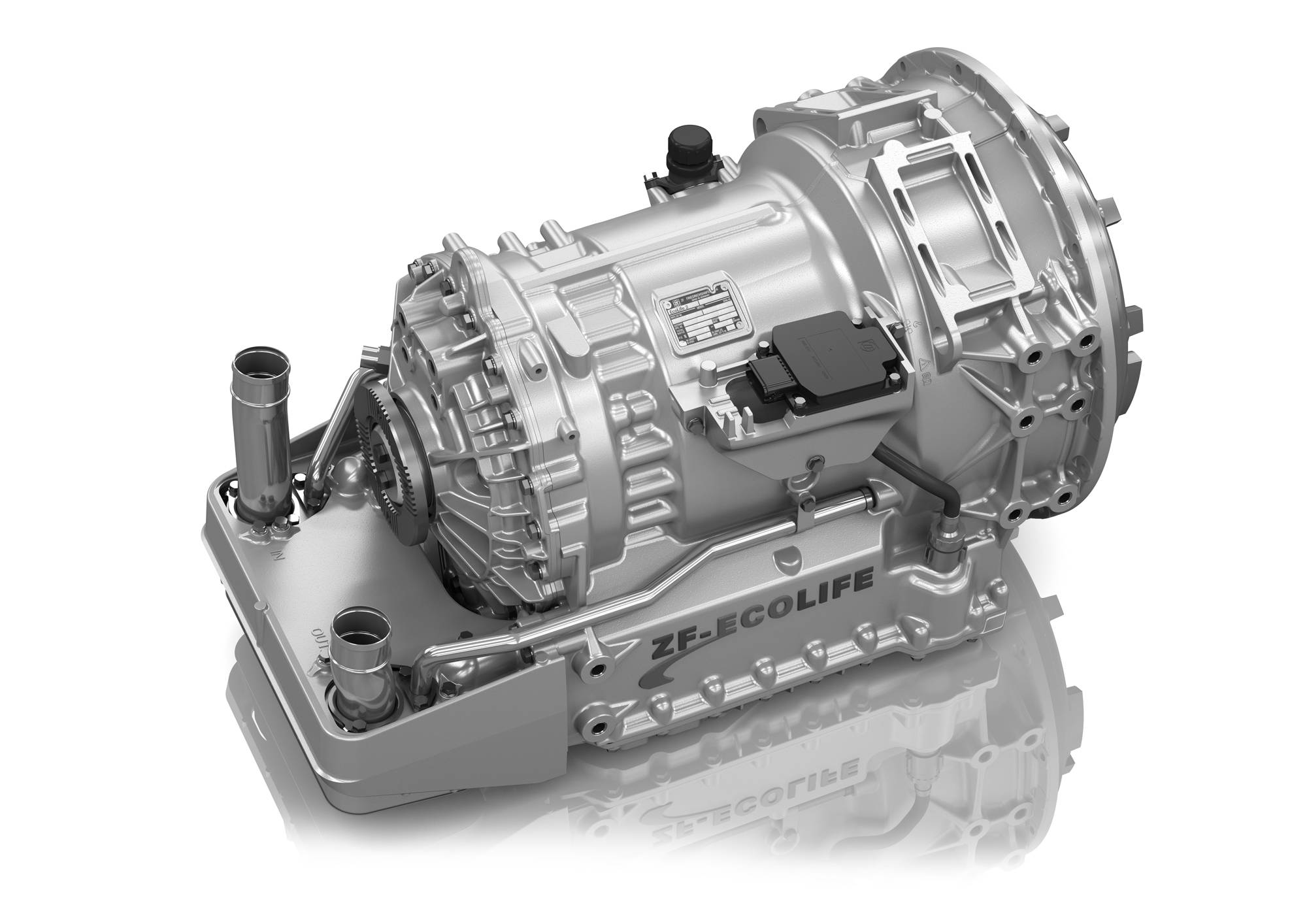

Автоматические

Не менее интересны автоматические трансмиссии ZF, которые также нашли применение во многих автомобилях. Например, в Российской Федерации выпускается модель AStronic 12S 1930 TO — коробка передач с 12 ступенями, предназначенная для грузовых автомобилей и устанавливаемая на большегрузные автомобили Камаз.

Вариант 8HP — это автомат, устанавливаемый на машины с продольным двигателем. Основной целью создания было получение коробки передач с большей экономией топлива. Разработчикам удалось снизить расход на 12-14%, результат достигнут за счет использования 4-х планетарных скоростей вместо обычных шестерен.

Если говорить о популярных сериях автоматических трансмиссий, стоит выделить следующие варианты:

  • Экотроник — Камаз.
  • Traxon — Даф, Фотон, Ивеко, Камаз, Маз, Форд Отосан.
  • Астроник — Даф, Форд, Ивеко, Ман, Рено, Волко, Камаз, Хюндай.

Следующие модели — 6HP26 и 8HP55A 09-up — также должны относиться к хорошо известным коробкам передач ZF.

Трансмиссионное масло ZF-Ecofluid M

Специально разработано для коммерческого транспорта. В отличие от минеральных масел, которые необходимо менять каждый год, использование синтетического продукта позволяет увеличить интервалы между последующими заменами до трёх лет. Это экономит не только финансовые средства, но и снижает уровень загрязнённости окружающей среды.

По сравнению с минеральными и полусинтетическими трансмиссионными ZF-Ecofluid M повышает эффективность работы всех систем трансмиссии. Это, в свою очередь, позволяет снизить расход топлива на 1%, что дает существенную экономию за год эксплуатации автомобиля. Ecofluid M подходит для одновременного использования в корпусе коробки передач ZF последнего поколения с углеродными синхронизаторами.

Рекомендуемые здесь интервалы замены для ZF-EcoFluid M соответствуют лишь в условиях отвода воздуха через шланг в сухом пространстве. В коробках, которые были заполнены на заводе маслом 02E (ZF Ecofluid M), не требуется замена в течение первых 2 лет эксплуатации грузовика. Однако, если в течение этого периода коробка ремонтируется, повторная замена необходима .

Исключением из этого правила являются обстоятельства, связанные с превышением часов работы и превышения пробега. В этом случае замена производится гораздо раньше. Количество масла, которое было залито на заводе, как правило, указывается на заводской табличке, расположенной сбоку от коробки передач.

Техническое обслуживание и ремонт

Регулярно производите техническое обслуживание КПП от ZF на своем автомобиле Камаз. Это повысит ресурс ее использования и сведет к минимуму возможные неисправности в период эксплуатации.

Ремонт КПП ZF рекомендуется производить только в сертифицированных сервисных центрах или у опытных мастеров, которые разобрали и собрали не одну такой коробку передач.

Список сертифицированных центров ZF Friedrichshafen AG

№ п/п

Наименование организации

Адрес

Телефон/Факс

1.

ООО «СИБМАП»

1 ул. Байкальская, 277А,

г. Иркутск, Россия

8-3952-560730/

8-3952-142117

2.

ООО «АвтомагистральСервис»

Стройбаза, база 4Б,

г. Набережные Челны, Россия

8-8552-443050

8-8552-443050

3.

ООО «ZF Сервис Сибирь»

Новосибирская область, пос. Красный Восток, ул. Советская, 62А, Россия

8-383-3350505,

8-383-3350506/

8-383-3350507

4.

ООО «СКИВ

Мастер Сервис»

Челябинская область, г. Миасс, ул. 60 лет Октября, 19, Россия

8-3513-562522/

8-3513-561488

5.

ООО «М 4»

ул. Промышленная, 2, г. Аксай, Ростовская область, Россия

8-863-2292777,

8-863-2268860/

8-863-2468689

6.

ООО «ВолгаСкан-

Центр»

ул. Пушкина, 67

г. Волжский, Волгоградская область, Россия

8-8443-297184/

8-8443-298951

7.

Торговый дом «Литер – НН»

Ореховская ул., 80, 603069,

Н. Новгород, Россия

8-8312-949174/

8-8312-564341

8.

ООО «Трак Сервис 36»

ул. Василия Петушкова, 3, 125373, Москва, Россия

8-495-5140569/

8-495-4906208

9.

ЦФ – Сервис на Мосгортрансе

ул. Матросская тишина, 1517, Москва, Россия

8-495-2680045

10.

ООО

«ЦФ Руссия»

ул. Стрельбищенская, 1А,

С.-Петербург, Россия

8-812-4499203

11.

Автодом Энергия ГмбХ

ул. Тимирязева, 68, Минск Республика Беларусь

+375-17-2268035/

+375-17-2268024

12.

ТОО «СВС-Транс»

ул. Майлина, 85, Алматы, Казахстан

007-3272-579273

007-3272-505868

13.

Трак Центр Лтд.

ул. Чапаева, 1, Гостомель, Киевская область, Украина

+380-44-9795056/

+380-44-9795043

Замена масла

Масло следует заливать только то, которое рекомендовано заводом изготовителем (спецификация ZF TE-ML 01). При первичном заполнении коробки передач требуется 11 л. масла, при очередной смене 8 л. Максимальный интервал замены масла составляет 90 тыс.км. пробега, минимальный – ежегодно. Если автомобиль Камаз с коробкой ZF эксплуатируется на строительных площадках или в тяжелых погодных условиях, то замену масла рекомендуется производить через 45 тыс. км. пробега или через 1000 моточасов работ двигателя.

Периодичность замены масла

  • Тяжелые условия эксплуатации:
    • 02A – 1 год или 60 000 км.
    • 02B, 02C, 02H – 1 год или 120 000 км.
    • 02D, 02E, 02L – 2 года или 240 000 км.
  • Магистральные перевозки:
    • 02A – 1 год или 90 000 км
    • 02B, 02C, 02H – 1 год или 160 000 км.
    • 02D, 02E, 02L – 2 года или 300 000 км.

Замену масла в КПП следует производить при горячем двигателе. Открутите сливную пробку и слейте отработанное масло. Очистите магнитом сливное отверстие и сливную пробку от металлической стружки. Замените прокладку и закрутите пробки с моментом 60 Нм. Залейте масло через маслозаливное отверстие до тех пор, пока уровень его не достигнет нижнего края отверстия или будет уже выливаться из него.

Не допускайте низкого уровня масла в КПП. Это может привести к серьезным повреждениям коробки. Для проверки уровня масла поставьте автомобиль на горизонтальную площадку и дайте маслу остыть до температуры ниже 40 С.

Проверка сцепления

Для того, чтобы синхронизаторы в коробке работали долго, должно безупречно работать и сцепление. Для его проверки сделайте следующее:

  • На холостых оборотах выжмите сцепление.
  • Не позднее чем через 20 секунд медленно и аккуратно включите заднюю передачу.

Если при этом будет слышен скрежет, то сцепление нужно регулировать или полностью проверить его работоспособность.

Вентиляция КПП

Т.к. при движении автомобиля в коробке передач происходит нагрев масла, то внутри образуется повышенное давление. Для сброса излишнего давления вверху корпуса коробки есть специальный сапун. Периодически проверяйте его чистоту.

Заводская табличка

Заводская табличка расположена в верхней части корпуса коробки передач. Обычно от туда вам потребуется только три позиции:

  1. Номер КПП по спецификации.
  2. Тип КПП.
  3. Серийный номер КПП.

Масло в коробку передач ZF на КамАЗ

Инструкция по применению определяет, какое масло заливать в КПП ZF КамАЗ. Смазки отечественного производства имеют меньшую цену, однако для использования в дорогостоящих импортных механизмах лучше использовать брендовое масло в коробку передач ZF на КамАЗ. Для этих целей стоит выбрать Titan Cytrac Man Synth 75W-80 или Titan Cytrac LD 75W-80. Прекрасно подойдёт и Castrol EP 80W и Mobil GX-A 80W. Качественная марка масла в коробке передач продлит срок её службы уменшит износ деталей. Поэтому оптимальный выбор – использовать масло в КПП ЗФ КамАЗ, указанное в спецификациях к данной коробке. Это классы GL-4 и MIL-L2105. Вязкость также определяется температурными условиями среды. Для холодного климата 75 W-90(80), для средней полосы — 80W-90, и для жаркой погоды — 85W-90.

Спецтехника КамАЗ включает широкий модельный ряд большегрузных машин, которые оснащены мощными силовыми установками, ходовой частью, трансмиссией. За рулем такой машины чувствуется повышенный комфорт передвижения.

Коробка ZF встречается на грузовом автотранспорте производства КамАЗ. Приличную мощность при меньшем расходе горючего обеспечивает 9-ступенчатая автоматическая коробка передач ZF. Как правило, она устанавливается на машины, которые имеют передний привод. Наличие данной коробки гарантирует владельцу авто получение прекрасных динамических показателей.

Для обеспечения надежности работы системы трансмиссии, необходимо соблюдать предписания для техобслуживания.

Включение коробки отбора мощности

Приводимые от сцепления коробки отбора мощности

Эксплуатация при остановке и движении транспортного средства

Включение / Выключение

  • Коробка отбора мощности может включаться или выключаться только при выжатом сцеплении!
  • Выключение сцепления должно происходить при холостом ходе двигателя.
  • Коробку отбора мощности включать только тогда, когда остановился промежуточный вал. Не остановившийся промежуточный вал ведет к треску при включении коробки отбора мощности.

УКАЗАНИЕ Времена остановки различаются в зависимости от рабочего состояния, и могут укорачиваться коротким синхронизированием, преимущественно 1-й передачей.

  • Включить или соответственно выключить коробкуотбора мощности. Треск при включении коробки отборамощности недопустим. При необходимости увеличить время ожидания довключения, или соответственно проверить сцепление наразъединение (см. раздел 4.6).
  • Медленно включить сцепление и выйти на рабочуючастоту вращения.

ОСТОРОЖНО

  • При работе коробки отбора мощности переключение передач недопустимо.
  • При длительной остановке транспортного средства (например, на ночь) коробка отбора мощности должна отключаться.

Блокирование передачи (опция)

Блокирование передач требуется, если

  • транспортное средство ни в коем случае не должно двигаться при включенной коробке отбора мощности.
  • во время движения должно предотвращаться включение коробки отбора мощности.

Таблица: неисправности коробки передач КамАЗ

НеисправностьПричинаКак устранить
Затрудненное включение всех передач, передача заднего хода и первая передача включается со скрежетомНеполное выключение сцепления (сцепление ведет)Отрегулировать свободный ход агрегатов привода сцепления
Включение передач с ударом и скрежетомИзнос конусных колец синхронизаторов или блокирующих фасок пальцев и кареткиЗаменить синхронизаторы
Большое усилие на рычаге переключения передачЗагрязнение опор тяг дистанционного управления. Отсутствие или загустевание смазки.Промыть опоры и заполнить их свежей смазкой 185
Включение передач с ударом и скрежетом в делителеИзнос конусных колец синхронизаторов или блокирующих фасок пальцев и каретки. Повышенное давление в пневмосистеме управления делителем. Разрыв мембраны редукционного клапана. Износ сухарей вилки переключения передач делителя.Заменить синхронизаторы. Отрегулировать редукционный клапан или разобрать и промыть. Заменить мембрану. Отрегулировать зазор между кареткой и сухарем вилки переключения передач.
Самовыключение передач на ходуНеполное включение передач из-за неисправности механизма переключения, износ вкладышей вилок или ослабления крепления вилок и рычагов.Устранить неисправности, заменить изношенные детали.
Передачи не включаютсяРазрушение подшипников шестерен ведомого вала. Износ или поломка деталей дистанционного привода управления коробкой. Поломка пальцев или фиксаторов синхронизаторов.Заменить неисправные детали. Отрегулировать привод или заменить изношенные детали. Заменить синхронизаторы.
Не включаются передачи делителяЗаедание поршней воздухораспределителя. Разрегулировано положение упора клапана включения. Поломка упора клапана. Засорение пневмосистемы управления делителем. Обрыв троса крана управления делителем.Разобрать, промыть и смазать смазкой 158 детали воздухораспределителя. Отрегулируйте положение упора клапана. Заменить упор. Промыть и продуть дроссель, воздухопроводы и клапаны. Заменить трос.
Повышенный уровень шума при работе коробки передачИзнос или поломка зубьев шестерен. Разрушение подшипников.Заменить неисправные детали.
Течь масла из коробки передачИзнос манжет или потеря ими эластичности. Повышенное давление в картере коробки. Нарушение герметичности по уплотняющим поверхностям.Заменить манжеты. Промыть сапун. Подтянуть крепежные детали, заменить прокладки.

Коды ошибок АКПП ZF

Коробка передач-автомат ZF AS-Tronic может сообщать о возникших неисправностях. Для того, чтобы устранить неполадку, достаточно сопоставить код с возможной причиной поломки.

Некоторые коды ошибок SPN:

  • 2 – возникло короткое замыкание в переднем делителе (клапан Y2)
  • 10 – отсутствует давление воздуха на главный клапан
  • 13 – короткое замыкание в цепи подключения КОМ
  • 21 – произошло быстрое замыкание сцепления
  • 27 – нет сигнала в шину CAN
  • 35 – неисправность выхода клапана Y3 (передний делитель)
  • 63 – неполадка при отключении КОМ

Ассортимент выпускаемой продукции ZF

Самыми популярными в мире являются коробки передач ZF, устанавливаемые на Lada, Kamaz, Iveco, Scania, Land Rover, Maserati, Jaguar, BMW, Audi, Hawal и другие. Но коробки передач (автоматические и механические) — далеко не единственная продукция компании. Аббревиатура ZF расшифровывается как ZahnradFabrik, что означает «завод шестерен». Это означает, что производитель выпускает разные продукты, связанные с этими элементами. При этом в Германии производитель представлен тремя подразделениями:

  • Саарбрюккен — производство шасси и коробок передач для легковых автомобилей;
  • Пассау — производство коробок передач для строительной техники и автобусов.
  • Фридрихсхафен — производство шасси и коробок передач для коммерческого транспорта и грузовиков;

В общем, в ассортименте есть и другие детали:

  • Раздаточные коробки. Его можно встретить на Cherokee, Kamaz, Porsche Cayenne.
  • Дифференциальный — используется более чем на 10 типах машин и т.д.
  • Передние мосты. Встаньте на Солярис, БКМ, Нефаз и Лиаз.
  • Амортизаторы. Подходит для разных моделей автомобилей.
  • Усилитель руля. Устанавливается на Даф, Паз, Лиаз, Урал, Нефаз и тд

Кроме того, ZF производит муфты ZF, элементы подвески, тормоза, коробки передач, насосы, рулевые рейки, системы подвески и другие автомобильные компоненты. Большинство агрегатов выпускается под собственной торговой маркой, что делает товар узнаваемым во многих странах мира.

Технические характеристики

ZF 9S1310 Ecomid

  • Количество передач — 9
  • Крутящий момент – 1300 Нм.
  • Передаточное отношение:
    • 1-я – 9,48;
    • 2-я – 6,58;
    • 3-я – 4,68;
    • 4-я – 3,48;
    • 5-я – 2,62;
    • 6-я – 1,89;
    • 7-я – 1,35;
    • 8-я – 1,00;
    • 9-я – 0,75;
    • задний ход – 8,97
  • Масса – 190 кг.
  • Давление воздуха – 10 бар.
  • Угол наклона – 3 град.
  • Цена:
    • Новая – 380 тыс.руб.
    • Восстановленная – 240 тыс.руб.
  • Применимость: Камаз 65115, 65116, 65117, 53605, 5308.

ZF 16S1650 (16S1820) Ecosplit

  • Количество передач — 16
  • Крутящий момент – 1850 Нм.
  • Передаточное отношение:
    • 1-я – 16,47;
    • 2-я – 13,79;
    • 3-я – 11,32;
    • 4-я – 9,48;
    • 5-я – 7,79;
    • 6-я – 6,52;
    • 7-я – 5,48;
    • 8-я – 4,58;
    • 9-я – 3,59;
    • 10-я – 3,01;
    • 11-я – 2,47;
    • 12-я – 2,07;
    • 13-я – 1,70;
    • 14-я – 1,42;
    • 15-я – 1,20;
    • 16-я – 1,0;
    • задний ход 1 – 15,42;
    • задний ход 2 – 12,91;
  • Масса – 290 кг.
  • Давление воздуха – 10 бар.
  • Угол наклона – 3 град.
  • Цена – от 160 т.р. за восстановленную.

Это интересно: Пошаговые инструкции по регулировке клапанов двигателей Cummins на КамАЗах: познаем вопрос

Коробки передач ZF КАМА / «ЦФ КАМА»

С 2005 года в Набережных Челнах работает совместное предприятие ZF KAMA, которое сначала производило сборку немецких коробок передач, а с 2010 года на предприятии начали проводиться работы по локализации производстве немецких КПП в России. К сегодняшнему дню коробки передач ZF практически полностью собираются из российских комплектующих, общий объем производства достигает 20 тысяч КПП в год.

Изначально предприятие ZF KAMA собирало коробки только для грузовых автомобилей КАМАЗ. Сейчас количество моделей грузовиков, оснащаемых этими КПП, постоянно растет. Недавно — в 2012 году — продукция из Набережных Челнов стала поставляться на завод «Урал» и MAN в России, а также в Республику Беларусь, на предприятие МАЗ-МАН. Поэтому сейчас на дорогах можно встретить все больше отечественных грузовых автомобилей с немецкими коробками передач.

На сегодняшний день заводом производится три модели КПП ZF:

Механическая 9-ступенчатая коробка передач, предназначенная для среднетоннажных грузовиков грузоподъемностью до 16 тонн. Данная КПП устанавливается на автомобили КАМАЗ моделей 65115 (самосвал), 65116 (седельный тягач) и других, также она поставляется на автозавод «Урал».

Механическая 16-ступенчатая коробка передач, предназначенная для применения на грузовых автомобилях грузоподъемностью до 40 тонн. Широко применяется на автомобилях КАМАЗ, также данная КПП поставляется на завод МАЗ.

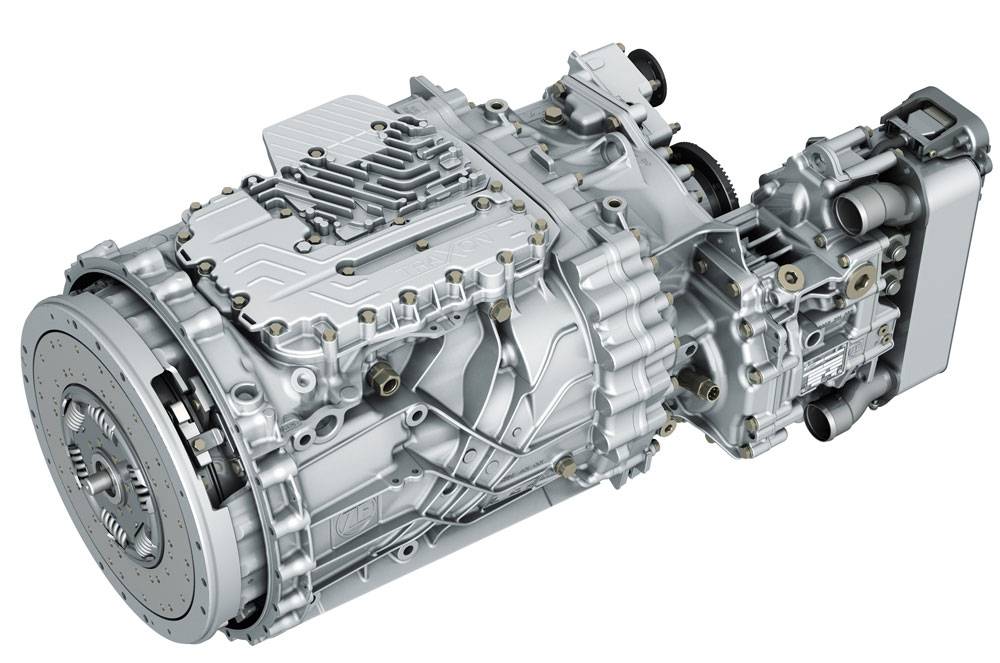

ZF AS Tronic 12 S 1930 TO

Новая автоматизированная 12-ступенчатая коробка передач для грузовых автомобилей. В настоящее время ограниченно устанавливается на тяжелые автомобили КАМАЗ.

Также предприятие ZF KAMA производило или будет производить несколько других типов коробок передач. В частности, на многие автомобили КАМАЗ все еще устанавливаются 9-ступенчатые МКПП ZF 9S 109 и 16-ступенчатые МКПП ZF 16S 151, которые сейчас постепенно заменяются более новыми ZF 9S 1310 TO и ZF 16S 1820 ТО. А на завод MAN в России поставляются 16-ступенчатые ZF 16S 2520, имеющие незначительные отличия от других КПП семейства Ecosplit.

Переключение КПП ZF на автомобилях КамАЗ

Для того, чтобы продлить срок эксплуатации КПП, а также снизить расход топлива необходимо использовать наивысшую передачу, а также осуществлять движение при средней скорости вращения коленвала.

КамАЗ 6520 оснащен коробкой передач зф16. На рисунке изображена схема переключения передач:

Коробка передач имеет синхронизатор, который облегчает переключение. Ряд 3-4 и 5-6 являются нейтральными в схеме «двойное Н». Для того, чтобы выбрать ряд 1-2 или 7-8, необходимо переместить рычаг в направление нужного ряда.

Рекомендуем: Как рассчитать моточасы в километрах и что такое моточас?

Порядок переключения передач для схемы «налагающаяся Н» будет немного иным. Холостой ход осуществляется в рядах 3-4 и 7-8. Так же, как и в предыдущем случае, переключение на ряд 1-2 и 5-6 осуществляется путем направления рычага в сторону этого ряда. В среднем положении ряда рукоять возвращается в исходное положение. Переключение на ZF 9 происходит таким же путем.

Как правильно переключать

Производителем КПП ZF16 подготовлены рекомендации по эксплуатации. Можно найти множество схем с пояснениями, наглядно показывающими, как правильно переключать.

Начало движения необходимо осуществлять только на 1 передаче. Включать передачи нужно при выключенном сцеплении (педаль нажата до упора)

Также важно учитывать, что переключение должно осуществляться при минимальной скорости холостого хода

Передачи переключаются рычагом в соответствии со схемой. Замедляясь, необходимо переключать передачи в строгой последовательности от 8 до 1. Запрещается при скорости выше 30 км/ч переключаться с высшего диапазона демультипликатора на низший.

Чтобы перейти с ускоряющей передачи на замедляющую в делителе (и наоборот) необходимо поднять/опустить переключатель управления делителем, удерживать 1 секунду и опустить педаль сцепления – передача переключится автоматически.

КПП ZF 16 была создана для тяжелых грузовиков, ведь чем больше дифференциация ступеней, тем меньше нагрузки оказывается на двигатель, автомобиль быстрее разгоняется. Конструкция коробки передач зф 16 с 151 предполагает наличие синхронизатора, что намного упрощает процесс переключения передач, продлевает срок работы двигателя, сцепления и самой КПП.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
