Как работает крышка расширительного бачка системы охлаждения двигателя

Как работает крышка бачка для охлаждающей жидкости

Система охлаждения ДВС полностью герметична. Однако в силу того, что охлаждающая жидкость изготавливается на основе метилового спирта, в процессе нагревания она может увеличиваться в объёме.

Поэтому излишки жидкости, а также сдавленный воздух поступают при нагревании в резервную ёмкость — расширительный бачок. Если воздух в системе сильно сжимается из-за повышения объёма жидкости, то срабатывает выпускной клапан в крышке: он чуть приоткрывается, и излишки воздуха выходят наружу.

Далее, когда машина долгое время стоит, происходит обратная реакция: мотор и жидкость остывают, из-за чего объём тосола резко сокращается. Соответственно, в системе появляются воздушные пробки. Благодаря клапану на впуск эти пробки быстро устраняются из системы.

Клапаны в крышке поддерживают необходимое давление в системе

Устройство, принцип работы крышки бачка

Итак, во-первых, крышка плотно закрывает бачок, чтобы повысить давление в системе. Во-вторых, ее устройство позволяет сбросить максимальное давление. В конструкцию любой крышки входят:

  • Корпус – в основном это прочный пластик. В нем сделано отверстие для стравливания давления;
  • Уплотнитель, чтобы на соединении воздух не выходил раньше времени;
  • Клапан – в основном он состоит из пружины и пластины, перекрывающей выходное отверстие.

Подпружиненная пластина клапана препятствует свободному выходу лишнего воздуха из системы. Сопротивление данного элемента строго рассчитывается заводом-производителем. Как только давление в контуре превышает допустимое значение, пружина сжимается пластиной, и выходное отверстие открывается.

Во многих моделях крышек помимо клапана для сброса напора установлен вакуумный клапан. Он устраняет необходимость открывать бачок, когда мотор остыл. Когда ОЖ расширяется, лишний воздух выходит из системы, а когда она остывает, объем начинает восстанавливаться. Однако при плотно закрытом клапане в магистрали создается вакуум. Из-за этого пластиковый резервуар деформируется и может быстрее лопнуть. Клапан вакуума обеспечивает свободное наполнение системы воздухом.

Почему нужно так точно контролировать давление в системе охлаждения?

Давление в магистрали, охлаждающей силовой агрегат, имеет важное значение. Благодаря ему антифриз не закипает в современном автомобиле

Если в ней будет атмосферное давление, объем рабочей жидкости будет быстрее уменьшаться за счет испарения воды. Такая проблема будет требовать частого восполнения недостатка жидкости.

Также недостаточное давление ускорит закипание тосола еще до того, как мотор достигнет максимального температурного режима. О том, какой должна быть рабочая температура силового агрегата, рассказывается в отдельном обзоре.

Признаки неисправности крышки расширительного бачка

Зачастую выходит из строя клапан высокого давления, он просто начинает скидывать антифриз при нормальном показателе, либо вообще его не скидывает.

При скидывании нормального давления (при прогретом двигателе), происходит выплеск антифриза или тосола и соответственно его понижение. Зачастую может валить пар из под капота, потому как жидкость попадает на раскаленный выпускной коллектор. Причем температура двигателя не в красной зоне, то есть она рабочая – значит 90% крышка.

При выходе из строя вакуумного клапана, будут проявляться совершенно другие признаки. Так зачастую возникают воздушные пробки в системе – приводит это к следующему, двигатель перегревается, а из печки идет холодный воздух.

Если честно причин может быть масса, так например еще один из признаков — это когда разрывает трубки или срывает хомуты. ДА и сам бачок может лопнуть – это говорит, что клапан высокого давления не скидывает «излишки» и оно начинает превышать 1,5 атмосферы, может кстати повредить и сами радиаторы, напомню их два основной и печки (в салоне).

Так что если у вас начали «сопливиться», соединительные хомуты или другие соединения, выбивает часто шланги – меняйте крышку.

«Плановая поломка» расширительного бачка. — Лада 2114, 1.6 л., 2007 года на DRIVE2

Утром 15апреля ничего не предвещало поломки. Приехал на работу, парканулся, вышел смотрю из под левого колеса «зелененькая пошла»…(сомнений не было — моё … очканул). В нужный момент оказался рядом Mark-Antoniy которого позвал на помощь =). Открываю капот, мысли : 1 — нижний патрубок — не он, 2 — термостат — мимо 3 — бачок, сверху сухо, ближе к левому крылу ручеек и к аккуму после чего на защиту и под колесо. Сняли ремешок крепления бачка, трогаю низ мокренько трещен нет. а сбоку есть (на фото есть) четко у отметки макс ) А до этого я долил не много антифриза, чтобы по утрам не наблюдать лампочку на БСК =)

Виновник

так ну нормальный же =)

а вот и оно(

так он еще и в трещенку (

ну тут даже писать-то нечего — ВАЗ

Вот кто сопливил в мороз )))

Купил бачок — 2шт в разных местах по 85р. В первом месте взял не думая, во втором тоже взял для сравнения. Первый бачок садко отлит хреново и мягкий (учитывая что пробка должна держать 1,1атм). Второй тверже облоя меньше Но не идеал! Приехал домой нашел вот это

Канцнож, поджигалку =) большой напильник и его младший брат

Ну собственно Купил, Допилил, Поставил — АвтоВАЗ. Купить -купил, начал снимать облой канцножиком и напильниками выравнивал поверхность горловин (были впадины, марианские ). Еще попутно загладил остатки облоя — путем сожжения ))) Поверхность стала лучше чем с магаза, но для верности был куплен герметик! Фотки брачного бачка «Садко».

В районе надписей мин макс тонкая отливка жмется пальцем!

Эталонная дырка

Внутренности

Облой

Облой 2 возвращение

Облой 3 Финал про отверстие сказать совсем нечего (

Фоток установки делать не стал, боялся и так не успею. Пошел с 20 кубовым шприцем и куском капельницы сливать антифриз в полторашку ))). Слил, хомут ослабил, пролил остатки антифриза со дна, снял бочек и аккуратно положил его в Грязь (она была повсюду — Весна же). Новый бочек в месте соединения нижним патрубком намазал герметиком подождал 5-10мин. Подсоединил патрубок старый, тряпочкой удалил излишки герметика одел хомут (NORMA 15руб, инет говорит — хороший), затянул отверткой а потом ключиком. Подождал 40-60 мин, чтобы герметик схватился и залил антифриз из полторахи.

Результат

Какую основную роль играет крышка бачка?

У работающего двигателя, как известно, в системе охлаждения создается давление, отличное от обычного атмосферного. Это происходит в силу того, что охлаждающая жидкость (ОЖ) нагревается вместе с мотором, вследствие чего расширяется – увеличивается в объеме. В результате давление внутри системы охлаждения двигателя (СОД) возрастает, а она не контактирует с внешней средой, и ей некуда сбросить избыточное давление.

С повышенным давлением в СОД разработчики современных автомобилей не борются «радикально» – не пытаются полностью от него избавиться. С помощью крышки бачка его регулируют. Повышенное давление в СОД используют для смещения момента закипания ОЖ. Ведь ни для кого не секрет, что при нормальном атмосферном давлении для воды он наступает при температуре 100 °C, для тосола – 105–110 °C, а для антифриза – 120 °C. Рабочая температура двигателей современных автомобилей очень близка к этим критическим значениям.

Крышка бачка

Однако при некоторых режимах работы двигателя происходит кратковременное повышение его температуры до более высоких значений, что, впрочем, не приводит к выходу из строя исправного мотора, но вызывает такое же нагревание ОЖ. Например, на инжекторных ВАЗ 2109 у жидкости в такие моменты может быть 120–125 °C. Очевидно, что такого нагрева не перенесет даже антифриз. В то же время, возрастание давления любой жидкости приводит к увеличению ее температуры кипения.

Инжекторный ВАЗ 2109

Инженеры, проектирующие двигатели, давно выяснили – чтобы ОЖ не закипала даже при кратковременном критическом нагреве мотора, достаточно поддерживать давление в СОД на уровне 1,1–1,5 кгс/см2 (1,1–1,5 бар). Более высокая температура не нужна, потому что двигатель на нее не рассчитан, и она приведет к выходу его из строя. А допускать большее самопроизвольное повышение давления, которое может, тем не менее, происходить, не имеет смысла, потому что оно вызовет усложнение процесса изготовления и обслуживания мотора, а также возрастание его себестоимости, так как потребует более прочную и герметичную СОД (более прочные патрубки и расширительный бачок, крепкие хомуты).

Поэтому крышка бачка должна быть герметичной, но только до указанных выше необходимых предельных значений давления, после достижения которых она их поддерживает, соединяя по мере необходимости систему с внешней средой для выпуска сжатого внутри расширительной емкости воздуха.

Что необычного в крышке бачка с охлаждающей жидкостью

Казалось бы, обычная пробка, которая закрывает емкость с жидкостью, но в основном весь негатив исходит из-за не ликвидности этого элемента ДВС. В данном элементе системы присутствуют 2 клапанных механизма (регулятора). Один сбрасывает избыточное давление, а другой наоборот, нагнетает воздух для увеличения давления.

Когда система нагревается при запущенном двигателя автомобиля, клапан сбрасывает лишнее давление для поддержания системы в рабочем состоянии. В случае остывания двигателя давление падает в охлаждающем контуре. Чтобы патрубки не начали сжиматься, и система не пришла в нерабочее состояние, другой регулятор вступает в игру, увеличивая попадания воздуха из атмосферы внутрь системы.

Немало важный факт, связанный именно с крышкой отечественного производства, заключается в том, что данную деталь порой нужно дорабатывать самому в гаражных условиях или на дому. С завода у пружин много витков, тем самым образуется плотное соприкосновение клапанов с крышкой.

Поэтому они не могут выполнять свои функции в полном объеме. Водители-рукодельники исправляют дефект самостоятельно. Если же вы не разбираетесь в технической части автомобиля, то лучше обратиться в сервисный центр или заменить деталь.

Для чего нужен расширительный бак для отопления

При работе системы отопления теплоноситель часто меняет свою температуру — то нагревается, то остывает. Понятное дело, при этом меняется объем жидкости. Он то увеличивается, то уменьшается. Излишки теплоносителя как раз и вытесняются в расширительный бак. Так что назначение этого устройства — компенсировать изменения объема теплоносителя.

Принцип работы расширительного бака для отопления

Виды и устройство

Есть две системы водяного отопления — открытая и закрытая. В закрытой системе циркуляция теплоносителя обеспечивается циркуляционным насосом. Он дополнительного давления не создает, просто проталкивает воду с заданной скоростью по трубам. В такой системе отопления стоит расширительный бак для отопления закрытого типа. Закрытым он называется потому, что представляет собой герметичную емкость, которая разделена на две части эластичной мембраной. В одной части находится воздух, в другую вытесняется лишний теплоноситель. Из-за наличия мембраны бак называют еще мембранным.

Открытая система отопления наличия циркуляционного насоса не предусматривает. В данном случае расширительный бак для отопления — это просто любая емкость — хоть ведро — к которой подведены трубы отопления. Для него не требуется даже крышки, хотя она может быть.

В самом простом варианте это сваренная из металла емкость, которую устанавливают на чердаке. Есть у этого варианта существенный недостаток. Так как бак негерметичный, теплоноситель испаряется и необходимо следить за его количеством — все время доливать. Делать это можно вручную — из ведра. Это не очень удобно — есть риск забыть пополнить запасы воды. Это грозит тем, что система завоздушится, что в может привести к ее поломке.

Более удобен автоматизированный контроль уровня воды. Правда, тогда на чердак, кроме труб отопления, придется еще тянуть водоснабжение а также куда-то выводить переливной шланг (трубу) на случай переполнения бака. Зато отпадает необходимость регулярно проверять количество теплоносителя.

Какие бывают крышки?

Практично использовать крышки, предназначенные для ОС конкретной модели автомобиля. Если установить нестандартную модификацию (если она подойдет по резьбе), то она может не вовремя стравить или вообще не сбрасывать чрезмерное давление.

Штатные крышки – дешевый вариант, однако у них часто возникает одна неисправность. Так как материалы в них дешевые, то металлические элементы быстрее подвергаются коррозии, теряя свою эластичность. Также иногда элементы спекаются, от чего клапан либо застывает в открытом положении, либо наоборот – в закрытом.

Часто эффективность пробки можно определить по ее цвету. Бывают желтые, синие и черные крышки. То, как будет работать каждая отдельная модификация, нужно проверять на конкретном автомобиле. Одни поддерживают давление в пределах 0.8 атм., другие обеспечивают повышение этого показателя до 1.4, а иногда до двух атмосфер. Оптимальный показатель должен указываться в руководстве по эксплуатации авто.

Если поставить на бачок деталь, выдерживающую большее давление, чем сам резервуар, то его чаще нужно будет менять. А это дополнительные растраты.

Как работает крышка радиатора

Регулярный осмотр и техническое обслуживание автомобиля – залог длительной безаварийной эксплуатации транспортного средства. Незначительная поломка, если ей не уделено должного внимания, может стать причиной выхода из строя дорогостоящих узлов и агрегатов. Яркий пример – крышка радиатора: даже небольшое подтекание охлаждающей жидкости – повод для внепланового ремонта.

Крышка радиатора: назначение и принцип работы

Автомобилисты, не имеющие достаточных знаний по устройству системы охлаждения, полагают, что эта деталь имеет лишь барьерную функцию, предотвращая вытекание антифриза из расширительного бачка, и не спешат купить крышку при первых признаках неисправности. На самом деле это не просто «пробка», а технически сложное устройство, состоящие из двух клапанов – парового и воздушного. Паровой клапан предохраняет систему охлаждения от повреждений в случае резкого повышения давления. Происходит это следующим образом: при закипании объем охлаждающей жидкости увеличивается, а поскольку это происходит в замкнутом объеме, то возрастает и давление. При достижении определенного значения сопротивление пружины клапана преодолевается, и пар выходит наружу. При охлаждении происходит обратный процесс: объем жидкости уменьшается, и при падении давления ниже атмосферного открывается обратный клапан, пропуская воздух в систему.

В случае неисправности крышки радиатора давление не сбрасывается, что систему охлаждения может просто разорвать (обычно герметичность нарушается в местах соединения патрубков). Кроме того перегрев двигателя может привести к повреждению головки блока цилиндров, и, как следствие, к выходу из строя всего двигателя.

Тревожные звоночки: когда менять крышку радиатора?

Для обнаружения неполадок не требуется специфических навыков и опыта – достаточно внешнего осмотра. Подтекание охлаждающей жидкости – явный признак неработающей крышки радиатора. Не стоит забывать, что любую поломку проще предотвратить, чем устранять ее последствия, поэтому периодически крышку нужно снимать для более детального осмотра. Показателями неисправности являются:

  • трещины, через которые может выходить пар и поступать воздух, минуя клапаны;
  • видимые деформации (например, разрушение резьбы);
  • коррозионное разрушение;
  • отсутствие сопротивления пружины клапана при сжатии.

Если состояние крышки радиатора не вызывает подозрений, то с профилактической целью рекомендуется производить замену каждые 50 тыс км пробега.

Какую крышку радиатора поставить

Многих автолюбителей, затеявших проверку и замену упомянутой крышки, интересует вопрос о том, какие лучшие крышки для радиатора? Перед тем, как ответить на этот вопрос, необходимо сразу обратить внимание на то, что новая крышка должна обладать теми же эксплуатационными характеристиками, что и заменяемая. В частности, иметь аналогичный диаметр, шаг резьбы, размер внутреннего клапана, а самое главное — должна быть рассчитана на аналогичное давление. Как правило, для большинства современных легковых автомобилей в продаже реализуются крышки, предназначенные для работы в диапазоне давлений 0,9…1,1 Бара

Однако перед покупкой необходимо дополнительно уточнить эту информацию, поскольку иногда встречаются исключения. Соответственно, и выбирать новую крышку нужно с аналогичными характеристиками

Как правило, для большинства современных легковых автомобилей в продаже реализуются крышки, предназначенные для работы в диапазоне давлений 0,9…1,1 Бара. Однако перед покупкой необходимо дополнительно уточнить эту информацию, поскольку иногда встречаются исключения. Соответственно, и выбирать новую крышку нужно с аналогичными характеристиками.

Обратите внимание, что также в продаже можно встретить так называемые тюнингованные крышки радиатора, рассчитанные на работу при повышенном давлении, в частности, до 1,3 Бара. Это сделано для того, чтобы еще больше повысить температуру кипения тосола и тем самым поднять КПД двигателя автомобиля. Такие крышки могут применяться на спортивных автомобилях, двигатели которых предназначены для работы на большой мощности, однако в кратковременном режиме

Такие крышки могут применяться на спортивных автомобилях, двигатели которых предназначены для работы на большой мощности, однако в кратковременном режиме.

Для обычных автомобилей, используемых в городском цикле, такие крышки категорически не подходят. При их установке возникает ряд негативных факторов. Среди них:

  • Работа элементов системы охлаждения «на износ». Это приводит к снижению их общего ресурса и риску преждевременного выхода из строя. И если от чрезмерного давления лопнет патрубок или хомут — это половина беды, но гораздо хуже такая ситуация может закончиться, например, в случае, если лопнет радиатор или расширительный бачок. Это уже грозит дорогостоящими ремонтами.
  • Снижение ресурса антифриза. У любой охлаждающей жидкости есть определенный рабочий диапазон температур. Выход за его пределы снижает эксплуатационные характеристики антифриза и значительно сокращает время его использования. Поэтому при использовании тюнингованных крышек придется чаще менять антифриз.

Таким образом, лучше не экспериментировать, и следовать рекомендациям завода-изготовителя вашего автомобиля. Что касается конкретных торговых марок крышек радиаторов, то их существует достаточно много, и для разных машин они разные (для европейских, американских, азиатских автомобилей). Лучше всего покупать оригинальные запасные части. Их артикулы можно найти в документации или на специальных ресурсах в интернете.

Заключение

Помните, что исправная крышка радиатора — залог нормальной работы двигателя любого автомобиля с замкнутой системой охлаждения. Поэтому проверять ее состояние имеет смысл не только, когда она вышла из строя (или начались проблемы в работе системы охлаждения), но и периодически. Особенно это касается старых машин, и/или машин, у которых в системе охлаждения используется вода или разведенный антифриз. Эти составы со временем повреждают материал крышки, и она выходит из строя. А поломка ее отдельных частей грозит снижением температуры кипения охлаждающей жидкости и перегреву двигателя.

Выбирать новую крышку необходимо по заранее известным параметрам. Это касается как ее геометрических размеров (диаметра крышки, диаметра прокладок, усилия пружины), так и давления, на которое она рассчитана. Эту информацию можно узнать из мануала или попросту купить крышку радиатора, аналогичную установленной прежде.

Крышка расширительного бачка на первый взгляд может казаться весьма простой деталью. Но в реальности без неё невозможна регулировка давления в системе охлаждения двигателя. Неисправность крышки приведёт к перегреву мотора или повреждению одного из компонентов системы охлаждения.

Доработка новой детали – что делать, если она не функционирует?

Когда выясняется, что крышка упорно не хочет сбрасывать избыточное давление и/или не способна восстановить потери воздуха в СОД, ее можно доработать. Больше всего, почему-то, нареканий со стороны владельцев ВАЗ, модели 2109 в том числе, покупающих новые пробки. Понятное дело, что причина неправильной работы клапанов крышки кроется в слишком большой жесткости их пружин.

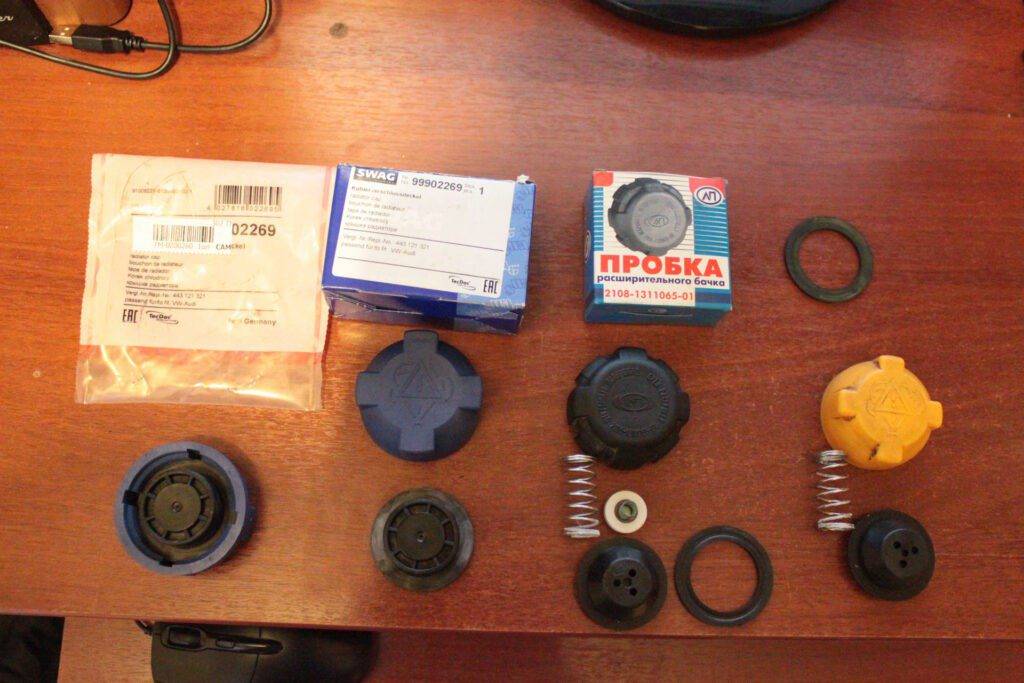

Новые пробки

Чтобы выполнить доработку крышки, например, для ВАЗ 2109, ее сначала надо разобрать. Делать это надо аккуратно, используя плоскогубцы и тонкую отвертку с плоским жалом. Надо постараться запомнить, где что стояло, чтобы пружинки не улетели бог знает куда. После того, как крышку для бачка ВАЗ 2109 удалось разобрать, наступает время кусачек. Ими надо укоротить пружинки: большую, для предохранительного клапана, как правило, на 1 виток, а маленькую – на 2.

Укорачивание пружинки пробки

Для второй длина удаляемого отрезка не критична – лишь бы она вообще подпирала вакуумный клапан при его закрытии и не оказывала сопротивление давлению наружного воздуха в 0,03–0,1 кгс/см2.  С большой пружинкой сложнее – как бы не переборщить. Надо смотреть по ее жесткости и тому давлению, при котором предохранительный клапан открылся при проверке крышки бачка ВАЗ 2109. После укорачивания пружинок крышку собираем в обратной последовательности. Перед эксплуатацией желательно еще раз проверить, как она работает.

Главная →

Устройство → Система охлаждения, обогрева и вентиляции → Расширительный бачок →

Устройство и принцип работы

Как правило, крышка радиатора располагается либо на самом радиаторе, либо на расширительном бачке охлаждающей жидкости. Отсюда следует правильно ее называть — как крышка системы охлаждения, а если в название еще вложить и функциональный смысл – то правильно по технической терминологии будет звучать – как перепускной клапан системы охлаждения двигателя внутреннего сгорания автомобиля.

В зависимости от завода изготовителя и марки автомобиля устройство крышки радиатора может отличаться как внешним видом, так и сложностью технического механизма, но в любом случае оно будет состоять из следующих основных деталей:

  • жестяной крышки с элементами поворотного зажима на горловине радиатора или расширительного бочка;
  • уплотнительной резинки под крышку;
  • механизма впускного клапана;
  • механизма выпускного клапана;
  • двух клапанных мембран в виде прорезиненых тарелок;
  • корпуса крышки, где располагаются клапанные механизмы.

Функциональное назначение крышки радиатора заключается в регулировании давления охлаждающей жидкости в системе охлаждения ДВС. Поэтому система перепускных клапанов предназначается для эксплуатации в диапазоне температур от нижней точки в -40⁰ C до верхней в +125⁰ C. Нижняя точка обусловлена минимальной зимней температурой окружающего воздуха, а верхняя – пределом кипения охлаждающей жидкости при избыточном давлении в 100 кПа. То есть: -40⁰ C – это температура замерзания тосола и антифриза, а +125⁰ C – их точка кипения при небольшом избыточном давлении. Для воды эти приделы температур будут лежать соответственно от 0⁰ C до +105⁰ C.

Работа перепускных клапанов крышки системы охлаждения происходит примерно по следующей схеме из трех положений:

  1. При +20⁰ C (условно) давление окружающего воздуха и жидкости в системе охлаждения равны, при этом оба клапана закрыты.
  2. Двигатель автомобиля заведен и нагревается, из-за этого охлаждающая жидкость расширяется. При достижении определенного предела выпускной клапан открывается и выпускает излишки давления, при этом не позволяя жидкости закипать.
  3. После отключения двигателя он начинает охлаждаться вместе с жидкостью системы охлаждения, которая, в свою очередь, уменьшается в объеме и создает разряжение. Вот тут и открывается впускной клапан для поддержания нормального давления.

Какие неисправности бывают?

В первую очередь, это неисправность крышки. В идеале, она должна убирать излишнее давление, когда температура двигателя превышает норму

. Но, если крышку заклинило, бак с ОЖ может даже взорваться. Что делать, если такая неприятная ситуация произошла с вами.

  • Остановитесь, но не выключайте двигатель.
  • Дождитесь охлаждения радиатора.
  • Произведите осмотр и ремонт элементов.

В разряд самых частых поломок можно отнести разрыв расширительного бака или его подтекание. Разрыв мог быть спровоцирован из-за внезапного падения объема ОЖ, что приводит к перегреву двигателя. Такую неисправность можно исправить, достаточно долить жидкость в бак. Помните, что холодную жидкость в систему доливать нельзя!

Подтекание – это дефект корпуса или соединительного шланга. Решается только заменой дефектной детали.

Поскольку система охлаждения включает в себя не только бак, но еще и радиатор с вентилятором, важно поддерживать все компоненты в исправном и рабочем состоянии. Чаще проводите осмотр в летнее время, когда температура повышена

Обращайте внимание на уровень жидкости! Если её количество уменьшается непонятным образом, проверяйте герметичность охлаждающей системы. Помните, что вовремя проведенный осмотр, позволит вам избежать преждевременной замены неисправных элементов

Устройство и принцип работы крышки расширительного бачка

Чтобы при работающем двигателе в СОД создалось необходимое давление, устройство крышки обеспечивает плотное герметичное закрывание бачка. Для сброса избыточного давления предусмотрен предохранительный клапан. Он срабатывает (открывается), только когда давление внутри СОД станет 1,1–1,5 кгс/см 2 (зависит от конструкции крышки и ее производителя).

Пока оно ниже, клапан закрыт, а сразу после стравливания избыточного давления до величины, которая меньше указанной выше – частичного выпуска сжатого в бачке воздуха – он закрывается. В крышке стоит еще 1 клапан – впускной, его еще называют вакуумным. Его назначение прямо противоположное предохранительному. Впускной клапан служит для забора (всасывания) воздуха в СОД. Дело в том, что после остановки двигателя он, как известно, начинает остывать. Падает температура и у ОЖ.

Впускной клапан крышки

При этом она уменьшается в объеме, что сопровождается снижением давления внутри СОД. ОЖ, поступившая в бачок, при собственном нагреве начинает уходить обратно в систему, освобождая место для оставшегося в расширительной емкости воздуха и переставая на него давить. Затем наступает момент, когда давление в СОД сравнивается с внешним атмосферным. Если при этом у ОЖ температура окажется выше, чем во внешней среде, то она, продолжая остывать, будет дальше уменьшаться в объеме.

Это приведет к тому, что давление в СОД станет ниже атмосферного, то есть к разряжению, вакуумному эффекту. Наружный воздух станет оказывать давление на элементы системы и будет при этом стремиться занять ее внутренние объем. Если в какой-либо части СОД окажется «слабое» место, где при ее остывании и оказываемом извне давлении будет нарушена герметичность, то в систему попадет воздух, и в ней может образоваться так называемая воздушная пробка. Когда двигатель будет опять запущен, она, конечно, может быть вытолкнута ОЖ в расширительный бачок.

Охлаждающая жидкость авто

Но если этого не произойдет, воздушная пробка будет нарушать циркуляцию жидкости в СОД, препятствовать охлаждению мотора и может даже стать причиной выхода его из строя. Обычно воздух попадает в систему за счет подсасывания между патрубками и штуцерами, на которые они надеты. Чтобы этого не произошло, давление в СОД выравнивается с внешним атмосферным впускным клапаном. Он срабатывает при разряжении в системе 0,03–0,1 кгс/см 2 и впускает в расширительный бачок воздух, который фактически заменяет вытолкнутый через предохранительный клапан при нагреве ОЖ. Происходит выравнивание внутреннего давления в СОД с внешним.
