Маслонасос: как устроен и работает, неисправности

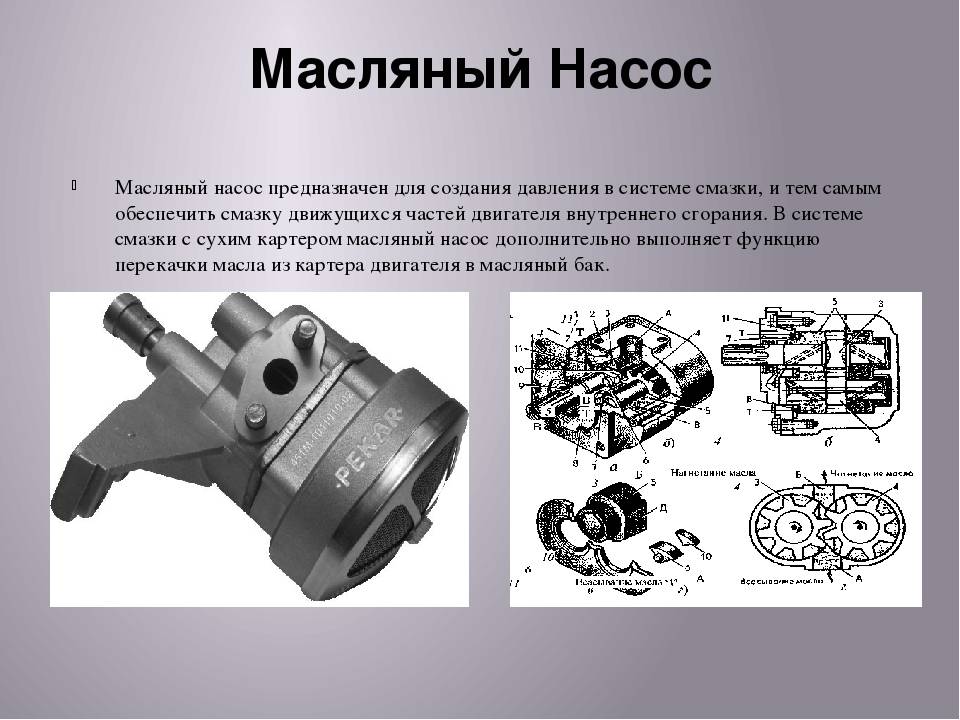

Устройство масляного насоса

В процессе работы мотора масляный насос подает масло из поддона картера к деталям двигателя, осуществляя их смазывание. Масло подхватывается подшипниками коленчатого вала, после чего через каналы подается к подшипникам и кулачкам распредвала под давлением. Выделяют регулируемые и нерегулируемые масляные насосы, а также насосы шестеренного и роторного видов.

• Регулируемые – давление поддерживается при изменении производительности устройства.
• Нерегулируемые насосы – постоянное давление в системе смазки поддерживается посредством редукционного клапана.
• Шестеренные – насос состоит из ведущего и ведомого зубчатого колеса (шестерен), располагающихся в общем корпусе. Масло подается из всасывающего канала, а после через шестерни идет к системе по нагнетательному каналу. Производительность такой системы прямо пропорциональна количеству оборотов коленвала. Шестеренные масляный насос может быть с наружным или с внутренним зацеплением.
• Роторные – состоят из ведомого и ведущего ротора, объединенных общим корпусом. Ведущий ротор находится внутри, а ведомый является внешним. Масло, поступая в насос, захватывается лопастями запчасти и нагнетается в систему. Этот насос может быть регулируемым и нерегулируемым.

Диагностика давления масла.

Горит лампочка давления масла на холостых оборотах двигателя. Это первый тревожный симптом. Но может быть не всё еще потеряно. Причиной низкого давления масла в двигателе может быть очень простой и легко устраняемой.

Самая дальняя точка от масляного насоса головка блока двигателя. Естественно  на коромыслах или на распревалу если он расположен в головке блока. Образуется самое низкое давлене. Но для нормальной работы двигателя оно должно присутствовать. Поэтому если даже просто открыть заливную пробку в клапанной крышке. Детали головки тщательно смазываются. При работающем двигателе будут видны брызги масла. Если их нет значит масло поступает с низким давлением. И уже даже по этому факту можно судить о том что в масляной системе неисправность. И уже можно судить о том почему загорелась лампа давления масла.

Но может быть и такое что неисправен датчик давления масла. Лампочка загорается . а детали головки блока смазываются обильно. Можно просто попробовать заменить датчик. Но будет более правильно, если измерить давление при помощи механического манометра.

Необходимо найти где находится датчик давления масла. Открутить его. На его место установить механический манометр. Он точно покажет давление масла в масляной системе. Давление масла ниже 0,2 Нм на холостых оборотах. Означает наличие неисправности.

Любую неисправность в двигателе необходимо начинать со снятия поддона. В первую очередь, конечно необходимо убедиться  в исправном состоянии маслоприёмника и мест соединения с насосом. Отсутствие трещин, грязи состояние уплотнений. Если все в порядке. Проверяются вкладыши коренных и шатунных шеек коленвала. Это можно сделать при помощи калиброванной пластиковой проволоки . Откручивается крышка коренных и шатунных подшипников ставится между шейкой коленвала  и вкладышем пластиковая проволока. Крышка закручивается с усилием, предназначенным для данной модели двигателя. Крышка снова снимается. И по ширине полученного пятна можно судить о величине  образовавшегося зазора. Он не должен превышать более 0,15 мм. Измерение это можно назвать условным. Потому что шейка коленвала изнашивается не равномерно. Износ образует овал. По поперечному сечению шейки вала. Поэтому данное измерение может дать приблизительное представление о износе. И  условно исключить или подтвердить причину неисправности.  Для того чтобы двигаться дальше в поиске неисправности.

Износ  распредвала и гидрокомпенсаторов.

Устройство системы смазки двигателя предполагает размещение распредвала в головке блока. Величина износа также проверяется при помощи пластиковой проволоки . Он не должен превышать  0,1 мм.

Если устройство системы смазки двигателя  предполагает размещение  рапредвала в блоке двигателя.  Можно попробовать  просунуть щуп между шейкой распредвала и втулкой. Если щуп походит, то износ недопустимый для дальнейшей работы. При наличии шатунов сделать это будет трудно. Но как вариант.

О потере масла в валах коромысел можно судить по износу втулок . Коромысла не должны болтаться влево вправо на валу

Стук гидрокомпенсаторов говорит о утечки давления в них.

Конечно более точная картина будет видна при полной разборке двигателя. И все подобные измерения не могут дать точного ответа на вопрос о износе двигателя. Единственное почему можно провести эти измерения, только  для того чтобы обнаружить причину не связанную с износом. Такую как нарушение уплотнений, трещины. Возможно масляный насос вышел из строя или заклинил редукционный клапан в одном положение. В результате чего  масло с магистрали высокого давления сбрасывается в обратку.

Устройство системы смазки двигателя имеет различные конструкции. Правильно определить причину неисправности можно . Зная конструкцию и схему. Но если двигатель прошел более 150 тыс км дело скорее всего в износе.

Неисправности маслонасосов и их признаки

Наличие нарушений в работе масляной системы можно заметить по миганию лампы индикации давления масла.

Основные причины нарушений:

• выход из строя приборов контроля,
• засорение фильтра системы,
• использование масла, несоответствующего установленного производителем маслонасоса требованиям,
• снижение уровня в картере,
• засорение самого маслонасоса.

Внешними признаками неисправности маслосистемы являются:

• увеличение расхода масла,
• падение давления в системе.

Эксплуатировать автомобиль с неисправной маслосистемой (в первую очередь – при сниженном давлении масла) недопустимо, такое транспортное средство необходимо экстренно отправить в сервис для полной диагностики, выяснения и устранения причин поломки.

Инструкция по разборке масляного насоса

Для определения характера неисправности, снятый насос нужно разобрать:

• Снимаем прокладку.
• Сперва откручиваем болт (1) и снимаем датчик, регистрирующий положения коленвала (2)(Фото № 2), который присутствует на двигателях с механизмом топливного впрыска.

• Откручиваем шесть болтов и снимаем крышку насоса.
• При помощи двух отвёрток, приподнимаем корпус насоса так, чтобы штифты на его корпусе смогли свободно выйти из отверстий, находящихся в крышке насоса.
• Теперь снимаем сам корпус, отсоединяем его от крышки.
• Вынимаем шестерни насоса из крышки — сперва ведущую, а за ней ведомую.

Теперь откручиваем пробку (крышку) редукционного клапана. Под ней находится уплотнительное кольцо.

• Осматриваем кольцо — сильно выжатое, либо поврежденное обязательно меняем.
• Достаём пружину редукционного клапана.
• Теперь достаем и сам клапан, постукивая(аккуратно) корпусом по деревянной подставке(подставка должна быть чистой).
• Если клапан застрял, вынимаем его с помощью тонкого и заострённого предмета, тоже деревянного желательно, иначе можно повредить поверхности.
• Теперь внимательно осматриваем алюминиевую крышку. При обнаружении следов износа, и механических повреждений либо глубоких царапин там где прилегают шестерни крышку обязательно меняем на новую.
• Дальнейший ремонт насоса производим, осмотрев его корпус. На поверхностях корпуса (рабочих) не допустимы следы износа, такие как –задиры, механические повреждения.
  Обнаружив их, заменяем корпус, не задумываясь.
• Размеры максимально приемлемого диаметра гнезда для ведомой шестерни — 75,1 миллиметр, поэтому измеряем диаметр, если он больше допустимого, нам придётся менять корпус.
• Теперь измеряем ширину фрагмента корпуса в его средней части. Если измеренная величина меньше 3,4 миллиметров, корпус насоса так же подлежит замене.
• Измеряем толщину шестерен. Толщина ведущей по техническим требованиям должна быть не меньше 7,42 миллиметров. Если вдруг меньше — меняем шестерню.
• Та же операция с ведомой шестерней. Если ее толщина менее 7,35 миллиметров, она тоже подлежит замене.
• Теперь переходим к проверке осевых зазоров шестерен.

• Устанавливаем ведущую шестерню назад в корпус, затем прикладываем к корпусу стальную линейку и при помощи щупа, измеряем зазор между линейкой и шестерней.
• Таким же образом, замеряем зазор между линейкой и второй (ведомой) шестернёй. Для шестерен — ведущей и ведомой предельно допустимые осевые зазоры составляют 0,12 мм и 0,15 мм соответственно.
• Если зазоры превышают эти величины, шестерни непременно подлежат замене.
• Используя расчеты, можно получить более точные значения величины зазоров.
• Микрометром для этого измеряем толщину корпуса насоса по всем наружным поверхностям.
• Толщину металла в зоне гнёзд для обеих шестерен измеряем по фрезерованным поверхностям, обязательно в нескольких точках.
• Рассчитываем осевой зазор, найдя разность среднеарифметических величин: полученной толщины шестерен и глубины гнезда.
• Следующим этапом, осматриваем гнездо самого редукционного клапана. Если обнаруживаем на внутренней поверхности гнезда грубые царапины и другие глубокие механические повреждения, заменяем крышку.
• Обнаружив, задиры или глубокие царапины на редукционном клапане, его тоже меняем на новый.
• Погнутую, треснувшуюлибо сломанную пружину заменяем.

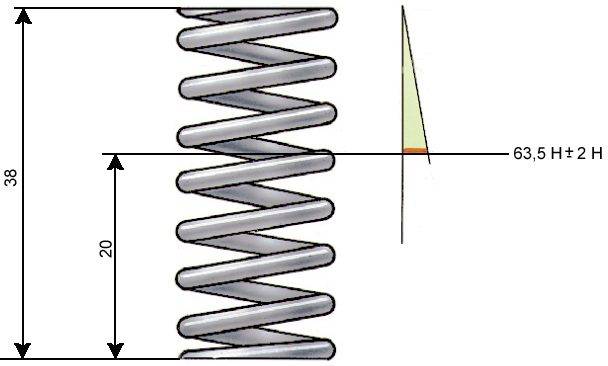

• Высота пружины в свободном состоянии должна составлять 44,72 миллиметра. Высота пружины под нагрузкой 4±0,24 кгс, должна быть 31,7 миллиметра. При несовпадении пружину заменяем.

Собираем насос:

• Ведомую шестерню устанавливаем к корпусу фасками на зубьях.
• Ведущую шестерню тоже фасками на зубьях прикладываем к корпусу.
• Перед установкой, шестерни смазываем моторным маслом.
• Затем устанавливаем крышку насоса на корпус и закручиваем крепёжные болты.
• Смазываем редукционный клапан перед установкой.
• Устанавливаем его в гнездо, обязательно дном вниз.
• Затем устанавливаем пружинку и заворачиваем пробку с уплотнительным кольцом, также смазанным предварительно.
• Вливаем моторное масло в агрегат через трубку маслоприёмника.
• В конце полной сборки проворачиваем шестерни насоса на пару полных оборотов, чтобы хорошенько смазались все рабочие поверхности шестерен.

Вот мы и завершили ремонт насоса, устанавливайте его на место по инструкции.

Диагностика неисправностей

Прямое подключение насоса к коленвалу позволяет избежать поломок, связанных с его приводом. Это, однако, не исключает возможности появления других неисправностей.

Неисправности насоса и их признаки

К основным неисправностям маслонасоса ВАЗ 2110–12 относятся:

• засорение сетки маслоприёмника;
• повреждение корпуса устройства;
• износ посадочных мест шестерней в корпусе и в крышке;
• износ ведущей или ведомой шестерней;
• повреждение редукционного клапана;
• деформация или повреждение пружины клапана.

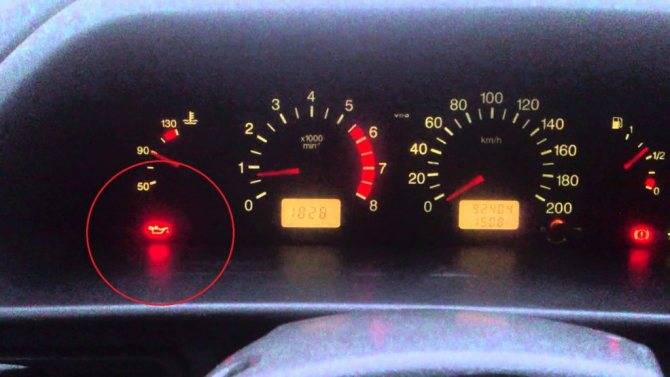

Постоянно горящая сигнальная лампа в виде масленки свидетельствует о падении давления в системе смазки до критического уровня

Признаками выхода из строя маслонасоса могут являться:

• горящая на приборной панели сигнальная лампа критического давления масла;
• перегрев двигателя;
• высокочастотный стук (цокот) в месте расположения насоса.

Конструкцией двигателя ВАЗ 2110–12 не предусмотрена установка датчика давления масла. Как и большинство современных автомобилей, представители десятого семейства оборудованы лишь датчиком аварийного (критически низкого) давления. При падении давления в системе на щитке приборов загорается сигнальная лампа в виде маслёнки красного цвета. Однако эта лампа может загораться и при других неисправностях (выход из строя датчика, обрыв его электрической цепи, утечка масла и т. п.).

Перегрев двигателя также нельзя отнести только к симптомам неисправности масляного насоса. Обычно он возникает из-за проблем в системе охлаждения.

Что касается стука, исходящего со стороны масляного насоса, то здесь тоже не всё однозначно. Иногда при износе шестерней или элементов корпуса устройство может издавать высокочастотный стук. Как правило, он связан с образованием люфта между шестернями и корпусом (крышкой) и наиболее чётко слышен на холостом ходу. Однако подобные звуки могут издавать и изношенные подшипники (натяжного или направляющего роликов, помпы, коленвала).

Как определить, что неисправен именно масляный насос

Процесс замены маслонасоса на ВАЗ 2110–12 довольно прост и не предполагает использования каких-либо специальных инструментов. Однако для этого необходимо купить новый насос и потратить определённое время. Поэтому перед заменой устройства следует убедиться, что неисправно именно оно. Сделать это можно по следующему алгоритму.

Замер уровня масла

Сначала нужно измерить уровень масла в двигателе и проверить его консистенцию. Делается это специальным щупом. Желательно вспомнить, когда менялись масло и фильтр. Если с момента последней замены машина прошла более 10 тыс. км, их лучше сразу заменить. Затем следует нанести каплю масла на большой палец руки и растереть его указательным. Если масло окажется слишком тёмным, жидким и быстро впитается, его нужно заменить.

Если на щупе уровень смазки ниже о, следует долить масла и запустить двигатель. Далее нужно посмотреть, не загорается ли сигнальная лампа на приборной панели. Также следует проверить, не происходит ли перегрев силового агрегата. Параллельно производится осмотр двигателя на предмет утечки масла. Если ранее со стороны насоса слышался стук, следует прислушаться, не исчез ли он после доливки масла.

Одной из причин падения давления масла в системе может быть его низкий уровень

Проверка электрической цепи датчика

Если перечисленные симптомы не исчезли, следует выполнить следующие действия:

1. Заглушите двигатель и дайте ему остыть.
2. Отсоедините провод от датчика аварийного давления масла. На шестнадцатиклапанных двигателях он расположен с левой стороны на торце корпуса подшипников распредвалов, на восьмиклапанных — справа на тыльной стороне ГБЦ.
3. Включите зажигание, не запуская мотора.
4. В моторном отсеке замкните провод, идущий к датчику, на «массу» автомобиля. Если сигнальная лампа при этом погасла, с цепью датчика всё в порядке.

Для проверки цепи датчика достаточно замкнуть идущий к нему провод на «массу» при включённом зажигании

Диагностика датчика

Для диагностики датчика необходимо выкрутить его ключом на 21 и осмотреть его рабочую часть, которая заходит в ГБЦ. На ней должны оставаться следы моторного масла, свидетельствующие о нормальной циркуляции смазки в системе. Если рабочая часть сухая, масляный насос, скорее всего, неисправен.

Сам датчик обычно проверяется заменой на заведомо исправный. После этого проверяется, горит ли сигнальная лампа и как ведёт себя двигатель.

Работа смазочной системы

Система питания дизельного двигателя- Устройство и неисправности

Принцип работы всех смазочных систем одинаков – масло из поддона («мокрый картер») или масляного бака («сухой картер») засасывается насосом через маслозаборник с сетчатым фильтром, и нагнетается в главную масляную магистраль. Роль главной магистрали могут выполнять трубопроводы и (или) специально предусмотренные продольные каналы в блок-картере, откуда масло по поперечным сверлениям и каналам подводится к подшипникам коленчатого и распределительного валов, а также к другим точкам, нуждающимся в принудительной смазке.

Масло, вытекающее из коренных и шатунных подшипников коленчатого вала и подшипников распределительного вала, а также снимаемое с зеркала цилиндров маслосъемными кольцами, подхватывается кривошипами и противовесами коленчатого вала и разбрызгивается в картере, создавая в его пространстве масляный туман. Масляный туман, оседая, смазывает зеркало цилиндров, кулачки, зубчатые колеса распределительного вала, поршневые пальцы и другие детали кривошипно-шатунного и газораспределительного механизмов. В некоторых конструкциях капельки масла, оседая, самотеком поступают к толкателям. Масляный туман проникает также в зазор между стержнем клапана и его направляющей втулкой.

Некоторые детали двигателя (оси коромысел, узел осевой фиксации распределительного вала, распределительные зубчатые колеса) могут смазываться путем пульсирующей подачи масла. Прерывистость смазывания этих узлов осуществляется посредством золотникового устройства, образуемого лысками и канавками на опорных шейках распределительного вала.

В сетке маслозаборника масло проходит первичную фильтрацию, а после насоса – вторичную.

Часть масла проходит в масляный радиатор для охлаждения, и, охлаждаясь, стекает в масляный картер двигателя по шлангу.

Так как давление в главной масляной магистрали должно поддерживаться в определенных значениях (оно не должно сильно изменяться в зависимости от температуры масла и частоты вращения коленчатого вала двигателя), то в системе устанавливают редукционный клапан, который при критическом давлении открывается и возвращает часть масла во впускную полость насоса.

Предохранительный клапан установлен последовательно в магистраль радиатора и отключает его, если при малой частоте вращения коленчатого вала давление в смазочной системе падает ниже допустимого; этим достигается увеличение поступления масла в магистраль к подшипникам коленчатого и распределительного валов. В смазочной системе, показанной на рис. 2, перепускной клапан 6 радиатора установлен параллельно. При засорении радиатора или пуске холодного двигателя, когда вязкость масла велика, клапан перепускает масло мимо радиатора, что ускоряет прогрев двигателя.

Давление масла в главной масляной магистрали контролируется манометром и (или) сигнальной лампочкой, которая загорается при недостаточном давлении масла в системе. Иногда для контроля температуры масла используют термометр. Контроль уровня масла в системе осуществляется посредством специального щупа, на котором нанесены риски максимального и минимального допустимого уровня масла в поддоне картера.

Кроме основного контура циркуляции масла, могут быть предусмотрены следующие параллельные контуры:

• неполнопроточного (параллельного) фильтра тонкой очистки масла;
• смазочной системы воздушного компрессора пневмосистемы автомобиля.

Основными элементами смазочных систем являются масляный насос, редукционные клапаны, масляные фильтры и масляный радиатор. К смазочной системе относится и устройство для вентиляции картерного пространства.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
• Общее устройство автомобиля
• Автомобильный двигатель
• Трансмиссия автомобиля
• Рулевое управление
• Тормозная система
• Подвеска
• Колеса
• Кузов
• Электрооборудование автомобиля
• Основы теории автомобиля
• Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Устройство насоса масла роторного типа

1. Всасывающая полость насоса
2. Смазочный материал (масло)
3. Внешний ротор
4. Нагнетательная полость
5. Приводной вал маслонасоса
6. Внутренний ротор

Масляный насос, роторного типа, это механизм, конструкция которого состоит из внутреннего (ведущего) и внешнего (ведомого) роторов, расположенных внутри корпуса масло насоса При повышении давления, в нерегулируемом роторном насосе, происходит автоматическое срабатывание редукционного клапана

В регулируемом роторном, постоянное давление масла поддерживается благодаря наличию подвижного статора, в свою очередь имеющего регулировочную пружину, позволяющую сохранять стабильное давление масла независимо от частоты вращения коленчатого вала. Постоянное давление смазочного материала сохраняется путем возможности изменять размеры полости между внешним и внутренним роторами, благодаря повороту статора в необходимом направлении

Полная разборка маслонасоса ВАЗ

1. Снятый с автомобиля насос зажимается в тиски. Торцовым ключом на «12» откручиваются все крепёжные болты выходного патрубка (их 3). Следует отметить, что один из этих болтов короче остальных. Поэтому при разборке необходимо запомнить место, из которого его вывернули.

2. После выкручивания болтов патрубок вместе с крышкой снимается с насоса. Под крышкой находится небольшая шайба. Снимая патрубок, её следует придерживать пальцем.

3. Теперь снимается пружина, регулирующая положение редукционного клапана.

4. Далее извлекается сам клапан.

5. Под клапаном находится стальная крышка. Для снятия её нужно с силой потянуть вверх. На снятой крышке не должно быть никаких царапин или заусенцев. Если они есть, значит, шестерни задевают крышку и насос износился полностью.

6. Открывается доступ к ведущей и ведомой шестерням. Они свободно извлекаются вручную. Все детали тщательно промываются в керосине и осматриваются на предмет повреждений. Сборка маслонасоса производится в обратном порядке.

Видео: снимаем и разбираем маслонасос ВАЗ

Снять масляный насос с автомобиля ВАЗ не так сложно, как кажется на первый взгляд. Всё, что для этого нужно — хорошая смотровая яма, которая есть в большинстве гаражей, и час свободного времени. Задача вполне по силам начинающему автолюбителю, так что ему не придётся платить за эту работу профессиональным механикам.

Главная →

Обслуживание и Ремонт → Двигатель →

Поломка редукционного клапана масляного насоса — ремонт или замена?

Ремонтные работы начинаются с разбора редукционного клапана. Снять крышку и вынуть пружину труда не составит, а вот вытаскивание самого клапана обычно становится трудностью. Для того чтобы сделать это, вам понадобятся следующие инструменты:

• анкерный болт М8 (длина 90 мм);
• гайка для гаечного ключа на 10;
• рожковый ключ.

Анкер нужно плотно вставить в плунжер, а затем завернуть на нём гайку. После этого возьмите ключ и продолжайте затягивать гайку. Через какое-то время поршень сорвётся и вы сможете его вынуть.

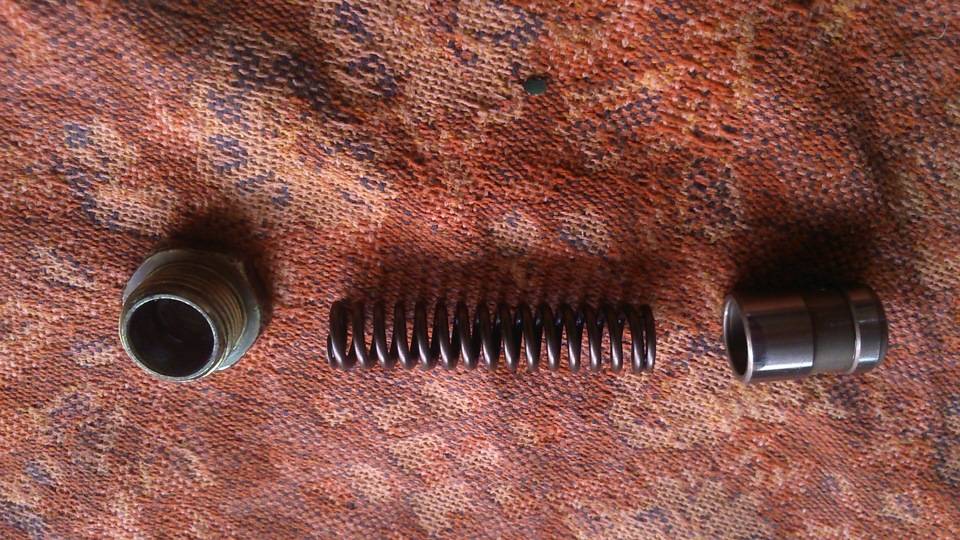

Чтобы разобрать механизм нужно снять крышку, вынуть пружину, а затем и сам клапан

За неимением вышеперечисленных инструментов некоторые умельцы придумывают свои способы демонтажа клапана.

Видео: как вынуть клапан с помощью деревянной палки

Сам ремонт этого механизма зависит от причины поломки. Если проблема заключалась в пониженном давлении, вам следует заменить пружину

Очень важно найти такую же деталь, что была раньше

Обратите внимание, что у разных моделей автомобилей размеры редукционных клапанов и их составных частей отличаются. Мы рекомендуем вам проконсультироваться со специалистом, прежде чем приобретать деталь, а в магазин прийти с разобранным механизмом

Пружина для редукционного клапана должна быть достаточно упругой

В том случае, если клапан засорился и перестал снижать давление внутри масляного насоса, проведите следующие процедуры.

Тщательно очистьте деталь, уделяя особенное внимание каналам для циркуляции масла.
Промойте механизм в бензине.
Высохшую деталь смажьте.
Установите клапан на своё место.

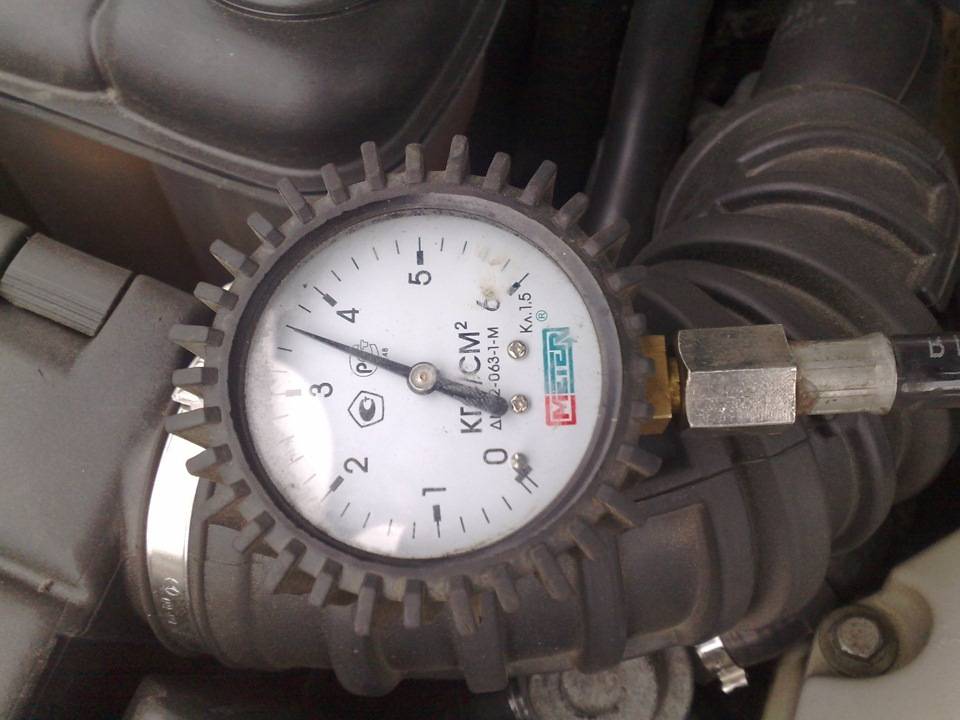

Теперь вам нужно проверить давление. Для этого используется обычный манометр. Шланг с резьбовым штуцером нужно вкрутить на место штатного датчика давления, а затем завести двигатель

Приемлемые для вашего автомобиля показатели вам нужно узнать в инструкции к двигателю. У большинства автомобилей они находятся в пределах от 1 до 4,5 кг/см 2 на средних оборотах.

Шланг с резьбовым штуцером нужно вкрутить на место штатного датчика давления, а затем завести двигатель. Приемлемые для вашего автомобиля показатели вам нужно узнать в инструкции к двигателю. У большинства автомобилей они находятся в пределах от 1 до 4,5 кг/см 2 на средних оборотах.

После установки клапана обязательно проверьте давление манометром

Обычно специалисты рекомендуют заменить клапан, если перед этим проводился капитальный ремонт. Считается, что обычная прочистка и промывка не может справиться с мелкой стружкой. А также замену стоит произвести в том случае, если на поверхности одной из составных частей клапана вы обнаружили механические повреждения.

Ремонт и замена редукционного клапана сказывается на общей работе автомобиля. И это не только хорошо видно, но и хорошо слышно во время работы двигателя.

Видео: отличия в звуках работы двигателя до и после замены редукционного клапана

Прежде чем разбирать масляный насос и его редукционный клапан и проводить с ними какие-либо работы, убедитесь, что уверены в собственных силах. Неаккуратные действия могут привести к окончательной поломке деталей. Особенно обидно будет в том случае, если проблема заключалась не в клапане, а других элементах системы, и вам придётся менять работоспособную деталь. Если вы сомневаетесь, лучше обратитесь за помощью специалистов в автосервис.

Для смазки подшипников скольжения распредвала и коленвала моторное масло должно подводиться к ним под давлением. Иначе срок службы этих деталей сократится до нескольких минут. Но избыточное давление также нежелательно – оно может стать причиной потери смазочного материала. В автомобильных двигателях необходимая его величина обычно поддерживается за счёт сбрасывания избыточного масла из магистрали высокого давления, которое осуществляет редукционный клапан масляного насоса.

Типы масляных насосов

По способу управления насосы бывают регулируемой и нерегулируемой конструкции. Нерегулируемые контролируют работу системы смазки при помощи редукционного клапана.

В регулируемых напор масляной жидкости регулируется посредством изменения продуктивности прибора. В зависимости от внутренней структуры, они делятся на насосы роторного и шестеренчатого типа.

Масляный насос шестеренчатый

Шестеренчатые насосы по принципу действия являются нерегулируемыми устройствами. По типу размещения шестерен и способу подачи масла они делятся на 2 вида:

1. С наружным зубчатым соединением.
2. С внутренним сцеплением.

Конструкция с наружным зацеплением состоит из корпуса, внутри которого размещаются ведомая и ведущая шестерни. Жидкость из поддона через всасывающий клапан подается в рабочую камеру устройства, откуда продавливается в фильтр и затем поступает в масляную магистраль.

Производительность механизма зависит от частоты вращения коленчатого вала. При увеличении числа оборотов выше установленного значения открывается редукционный клапан, который сбрасывает часть масла в картер двигателя. По такой схеме происходит регулирование давления смазки в системе.

Насос с внутренним сцеплением шестерен представляет собой механизм, состоящий из металлического кожуха, внутри которого вращается пара шестерен, расположенных друг над другом со смещением относительно центральной оси.

Диаметр ведомой шестерни меньше, чем у ведущей. За счет этого между ними образуется полость, внутри которой создается разряжение. Жидкость засасывается в рабочую камеру, и с помощью зубчатой передачи поднимается в масляные каналы.

Роторный масляный насос

Устройства роторного типа по своим конструктивным особенностям можно разделить на регулируемые и нерегулируемые механизмы. Принцип действия роторного нерегулируемого насоса напоминает работу шестеренчатого устройства, только вместо шестерен здесь установлены два ротора с небольшим количеством лопаток.

Жидкость закачивается в рабочую полость, захватывается лопастями и подается к выпускному отверстию. В нужный момент срабатывает редукционный клапан и регулирует давление в каналах блока цилиндров.

Наиболее совершенным механизмом считается регулируемый вид масляного насоса, который поддерживает постоянный напор при любой скорости вращения коленчатого вала. Такое преимущество роторный насос получил за счет добавления в конструкцию подвижного статора с изменяемой пружиной.

Контроль давления осуществляется посредством изменения размера свободного пространства между ведомым и ведущим элементом путем поворота подвижного ротора.

При повышении частоты вращения двигателя снижается давление масла в системе. Регулировочная пружина расправляется и уводит за собой статор. При этом размер рабочей полости увеличивается, и пропорционально возрастает количество захватываемой жидкости, а вместе с тем повышается производительность устройства.

При понижении скорости вращения двигателя давление в системе увеличивается, пружина сжимается и переводит статор в начальное положение, производительность маслонасоса восстанавливается.

Причины резкого падения давления

Резкое падение может возникнуть в некоторых случаях:

• пробой поддона. Подобное явление может возникнуть при движении по дорогам с ухабами и ямами. При пробое масло вытекает довольно быстро. Работа системы смазки невозможна. Индикатор «Check engine» сразу укажет на возникшую неполадку;
• поломка насоса. Такое явление возникает довольно редко, но водители могут поделиться, что им пришлось столкнуться с подобным явлением. На современных транспортных средствах индикация о наличии ошибок в работе системы смазки появится быстро. На авто старых образцов придется прислушиваться к работе двигателя (не самый лучший вариант, но другой не всегда возможен);
• потери масла через неплотности в соединении узлов ДВС могут возникнуть в результате некачественной сборки, а также при использовании запасных частей несоответствующего качества. Масло вытекает не сразу. На стоянках можно наблюдать образование масляных пятен. Такие явления должны насторожить владельца авто. Придется постоянно контролировать уровень масла по показаниям щупа. При необходимости нужно доливать. Однако, такой подход можно считать временным. Без ремонта обойтись нельзя.
