На каких двигателях ВАЗ и иномарках гнет клапана

Гидрокомпенсаторы или гидротолкатели?

Один из читателей заметил, что «правильно говорить гидротолкатели, а не гидрокомпенсаторы». Не совсем так. Дело в том, что все автоматические устройства для искоренения зазора в механизме газораспределения называются гидрокомпенсаторы зазора. А по принципу они могут быть либо гидроопорами коромысла (рокера), либо гидротолкателями клапана. Но наиболее общее название — гидрокомпенсатор.


Доступ к гидрокомпенсаторам открывается после демонтажа распредвалов.

Доступ к гидрокомпенсаторам открывается после демонтажа распредвалов.

Причины стука клапанов автомобилей ВАЗ

Владельцев автомобилей ВАЗ часто беспокоит, почему в двигателе возникают различные стуки. В частности, почему стучат клапана на холодном двигателе? Этот вопрос не такой простой, как кажется на первый взгляд. Попробуем в нем разобраться.

8 клапанов

СТУКИ ДВИГАТЕЛЯ ПЕРЕДНЕПРИВОДНЫХ АВТОМОБИЛЕЙ ВАЗ

У переднеприводных автомобилей ВАЗ двигатели могут иметь различные цифровые индексы, так как устанавливаются моторы на разные модели автомобилей. Но в основном все силовые агрегаты имеют одну и ту же принципиальную схему, а отличаться могут:

  1. 8-клапанной или 16-клапанной головкой блока цилиндров;
  2. Диаметром поршней;
  3. Карбюраторной или инжекторной топливной системой;
  4. Незначительными конструктивными особенностями (разными датчиками, конфигурацией коллекторов и проч.).

В частности, на автомобиле ВАЗ 2114 установлен 8 клапанный 4-х цилиндровый двигатель объемом 1,5 литра модели ВАЗ 2111, с системой подачи топлива – типа «инжектор» (распределенный впрыск). Точно таким же двигателем внутреннего сгорания (ДВС) комплектуется ВАЗ 2115 и ВАЗ 2113.

В ДВС могут возникать разные стуки, и не обязательно это стучат клапана. Стуки могут происходить:

  1. В поршневой группе,
  2. В кривошипно-шатунном механизме;
  3. В системе газораспределения;
  4. В навесном оборудовании (в водяном насосе, генераторе и т. д.).

Почему стучит двигатель, что может быть причиной стука:

  1. недостаточное количество масла в картере масляной системы;
  2. износ деталей вследствие длительной эксплуатации;
  3. заводские дефекты;
  4. перегрев двигателя;
  5. эксплуатация мотора на постоянных максимальных нагрузках.

Стук в двигателе ВАЗ 2114 имеет разный характер, определить причину порой непросто даже мастерам, имеющим некоторый опыт в ремонте. Но есть характерные звуки, которые определяются довольно легко:

  1. резкий «сухой» металлический звук, хорошо слышный при резком нажатии на педаль газа. Так стучат шатунные шейки (вкладыши) коленчатого вала. Это серьезный стук, как минимум, здесь требуется шлифовка коленчатого вала;
  2. звук среднего тона, при увеличении оборотов создается впечатление, что внутри ДВС что-то перекатывается. Обычно так стучать поршни;
  3. одиночный щелкающий звук. С увеличение числа оборотов он как бы сливается, и похож на звук работающей швейной машинки. Так обычно стучат детали газораспределительного механизма (распределительный вал, толкатель).ГРМ ( на ремне)

Двигатель 1.8 L

Отсутствует возвратная топливная магистраль. Установлена рампа форсунок модели 1118-1144010.

Устанавливаться форсунки «SIEMENS» VAZ20734(желтые) или «BOSCH» 0280 158 022.

На двигателе приемная труба глушителя объединена с каталитическим нейтрализатором (катколлектор).

В системе охлаждения установлен термостат нового образца мод. 1118-1306010.

Применяется генератор 9402.3701 (80 А).

На двигателе ВАЗ-21114 применяется четырехвыводная катушка зажигания, вместо модуля зажигания, применявшегося на модели ВАЗ-2111.

Электронная система управления двигателем осуществляется контроллером М7.9.7. или «Январь» 7.2.

Что значит в комплектации двигателя 21114 указано сцепление 18?

На двигателе 11183 стоит сцепление от 2108, а на моторе 21114 сцепление 2112.

Техобслуживание

Согласно рекомендациям АвтоВАЗ двигатель 11183 должен обслуживаться по регламенту:

Объект техобслуживанияВремя (месяц) или пробег (10 000 км)

что наступает раньше

Привод ГРМ
36/ 1

Аккумулятор АКБ
12/2

Зазор в клапане
24/2

Вентиляция картера
24/2

Ремни, приводящие в действие навесное оборудование
24/2

Топливопровод и крышка бака
24/2

Моторное масло
12/1

Маслофильтр
12/1

Воздухофильтр
12 – 24/4

Топливофильтр
48/4

Контуры обогрева/охлаждения
24/4

ОЖ
24/4

Датчик кислородный
10

Свеча зажигания
12 – 24/2

Коллектор выпускной
12/1

По умолчанию система охлаждения имеет объем 7,8 л. На конвейере обычно заливается красный антифриз Felix Carbox 40. Замена производится любой охлаждающей жидкостью с учетом температурного диапазона 85 градусов. Поскольку устройство ДВС достаточно простое, операцию ТО можно выполнить собственными силами.

Обкатка

У редакционной Лады Весты с мотором 1.6 масложор наблюдался уже дважды: перед третьим ТО и на пробеге в 50 000 км. У другой Весты с двигателем 1.8, находящейся на длительном тесте в редакции, за первые 10 000 км пробега уровень масла в двигателе опустился до минимальной отметки на щупе.

У редакционной Лады Весты с мотором 1.6 масложор наблюдался уже дважды: перед третьим ТО и на пробеге в 50 000 км. У другой Весты с двигателем 1.8, находящейся на длительном тесте в редакции, за первые 10 000 км пробега уровень масла в двигателе опустился до минимальной отметки на щупе.

Многие читатели уверены, что вазовский движок нуждается в обкатке не более, чем любая иномарка. И это тоже одно из распространенных заблуждений в среде автомобилистов сегодня. Вначале разберемся, что же такое обкатка.

Обкатка проводится с целью приработки сопрягаемых поверхностей деталей агрегатов, узлов и машины в целом. При взаимном перемещении между микронеровностями возникает контакт, что приводит к формированию рабочего микрорельефа поверхности. Результатом обкатки становятся снижение величины сил трения и уменьшение износа сопрягаемых деталей.

Материалы по теме

Исходя из этого определения, в обкатке не нуждаются только устройства, в которых нет движущихся частей. Конечно, обкатка нужна любому автомобилю, и в инструкциях ко всем машинам сказано, что первые полторы-две тысячи километров пробега не следует особо нагружать двигатель. Но вот

расход масла

… Все иномарочные двигатели, с которыми мне приходилось иметь дело, до первого ТО практически не расходуют масла. По крайней мере, ощутимого падения уровня масла на щупе не наблюдается. А вот по опыту эксплуатации и обслуживания всех автомобилей производства ВАЗ, бывших в парке «За рулем», включая недавний

пробег в Каракумские пески

, тольяттинские двигатели начинали заметно лучше «тянуть» после первых 5000–10 000 км. До этого в моторы приходилось доливать масло — в среднем до одного литра.

Таким образом, именно на вазовских двигателях эффект от обкатки заметнее всего, в то время как у большинства иномарок обкатка не сильно влияет на характеристики мотора и как следствие практически незаметна для потребителя.

Гнёт ли клапана на Ладе Гранте 8 клапанной: 11186 (82 л.с) и 21116 (87 л.с.), + видео?

Варианты 8-ми клапанных двигателей хорошо знакомы владельцам Лада Гранта ещё по-прежним моделям АвтоВаза. Данные двигатели имеют индексы 11183 и (11186, 21116), мощность их 82 и 87 лошадиных сил соответственно.

Основная статья: Какие двигатели устанавливают на автомобили Лада Гранта.

Отечественный потребитель очень боится обрыва ремня ГРМ. Поэтому данный вопрос играет не последнюю роль при выборе модификации автомобиля.

В случае такой ситуации может произойти загибание клапанов, что в народе породило высказывание «кулак дружбы«. Есть даже слэнг, который обозначает моторы, гнущие клапана как «втыковые», а моторы, которые лишены этого недостатка — «безвтыковые».

Чтобы обрыва ремня не произошло, необходимо менять ремень вовремя (подробнее о том, когда необходимо менять ремень ГРМ по рекомендации завода и по опыту Грантоводов читайте здесь).

Модификация 11183 (комплектация «Стандарт», 82 л.с.)

Двигатель 11183 (под капотом Лада Калина)

Самые первые модификации автомобиля Гранты шли с необлегченной шатунно-поршневой группой, на таких двигателях клапана не гнёт, тут всё зависит от оборотов в момент обрыва ремня. Данные двигатели устанавливались на автомобили в комплектации «Стандарт» и имели обозначение 11183. Преимущество данного мотора в его тяговитости, на низах он едет словно дизель!

По сути дела это полная копия двигателя ВАЗ-2108, только с увеличенным объёмом, а владельцы девяток во всю хвалились историями о том, как порвался ремень ГРМ и ничего с двигателем не случилось.

Двигатель 11186 (87 л.с.) — клапана гнёт!

Двигатель 11186 (под капотом)

11186 двигатель специально для CarFrance.ru от Грантовода Игоря

При обрыве ремня ГРМ на двигателе 11186 автомобиля Лады Гранты — клапана гнёт, уже было много случаев, которые подтвердили эту гипотезу. Самый удачный вариант развития событий при обрыве ГРМ на этом двигателе — это загиб впускных клапанов.

Двигатель 11186 (снятый с авто)

Двигатель 21116 (87 л.с.) — клапана гнёт!

21116 двигатель гнёт клапана

Данный двигатель устанавливается на автомобиле Лада Гранта в комплектации «Норма». И он тоже гнёт клапана, к сожалению.

Основная статья: Двигатель 21116: отзывы, ресурс до капитального ремонта — подробный обзор двигателя от Грантоводов!

Двигатель 21116 (87 л.с.) — один из самых распространённых на автомобиле Лада Гранта

Для того, чтобы увеличить мощность, конструкторам АвтоВаза пришлось установить облегченно-поршневую группу в 114 мотор. Это привело к тому, что место под выемки в поршнях теперь отсутствует полностью, а это означает в 100% поршня погнёт. Так как поршень стал тоньше, то с большой долей вероятности поршень после «встречи с клапанами» тоже придёт в негодность и рассыпется на части.

Отличия у 21116 и 11186 только в том, что первый устанавливается импортная шатунно-поршневая группа, а на второй — отечественная.

Ремонт (стоимость, гарантия)

Ремонт в самой простой ситуации начнётся с отметки в 15 тысяч рублей, зависит от региона и квалификации мастера. Что самое печальное, что данные ситуации возникают и на небольшом пробеге, около 15 000 км. Но в данном случае, Вы еще можете обратиться по гарантии к своему официальному дилеру. Данный вид работ является гарантийным.

Поскольку при обрыве ремня ГРМ рвёт клапана и на 16-ти клапанниках, то на нашем сайте развернулась бурная дискуссия о том, какой же всё-таки двигатель лучше: 8 или 16 клапанов.

Как проверить состояние ремня ГРМ?

Для визуальной проверки ремня ГРМ необходимо снять крышку привода ГРМ. Сделать это не сложно, на 8-ми клапанниках места под капотом очень много. Снимаете крышку и начинаете визуальный осмотр ремня. Он должен быть как новый, без трещин и порепин, без грязи и налёта, сухой.

Если состояние ремня вызывает опаску, то его необходимо заменить, подробнее в статье: замена ремня ГРМ на 8-ми клапанной Гранте.

Как проверить состояние помпы и натяжного ролика?

Для проверки состояния помпы необходимо снять нижнюю половину крышки привода ГРМ. Далее ослабьте натяжение ремня путём ослабления натяжного ролика. Проверьте работоспособность помпы, покрутите её и посмотрите, есть ли люфт. Если люфт есть, то не тяните, и меняйте помпу, так как она может заклинить в ближайшее время.

Аналогичным образом на люфт проверяется и натяжной ролик.

Также Вас должны насторожить посторонние шумы при работе двигателя. Признаком скорой поломки помпы и роликов является звук «шуршания» этих элементов.

Случались случаи обрыва ремня ГРМ и загиба клапанов в результате заклинившей помпы и на пробеге не более 20 000 км.

carfrance.ru

Видео

Our website is made possible by displaying online advertisements to our visitors. Please consider supporting us by disabling your ad blocker.

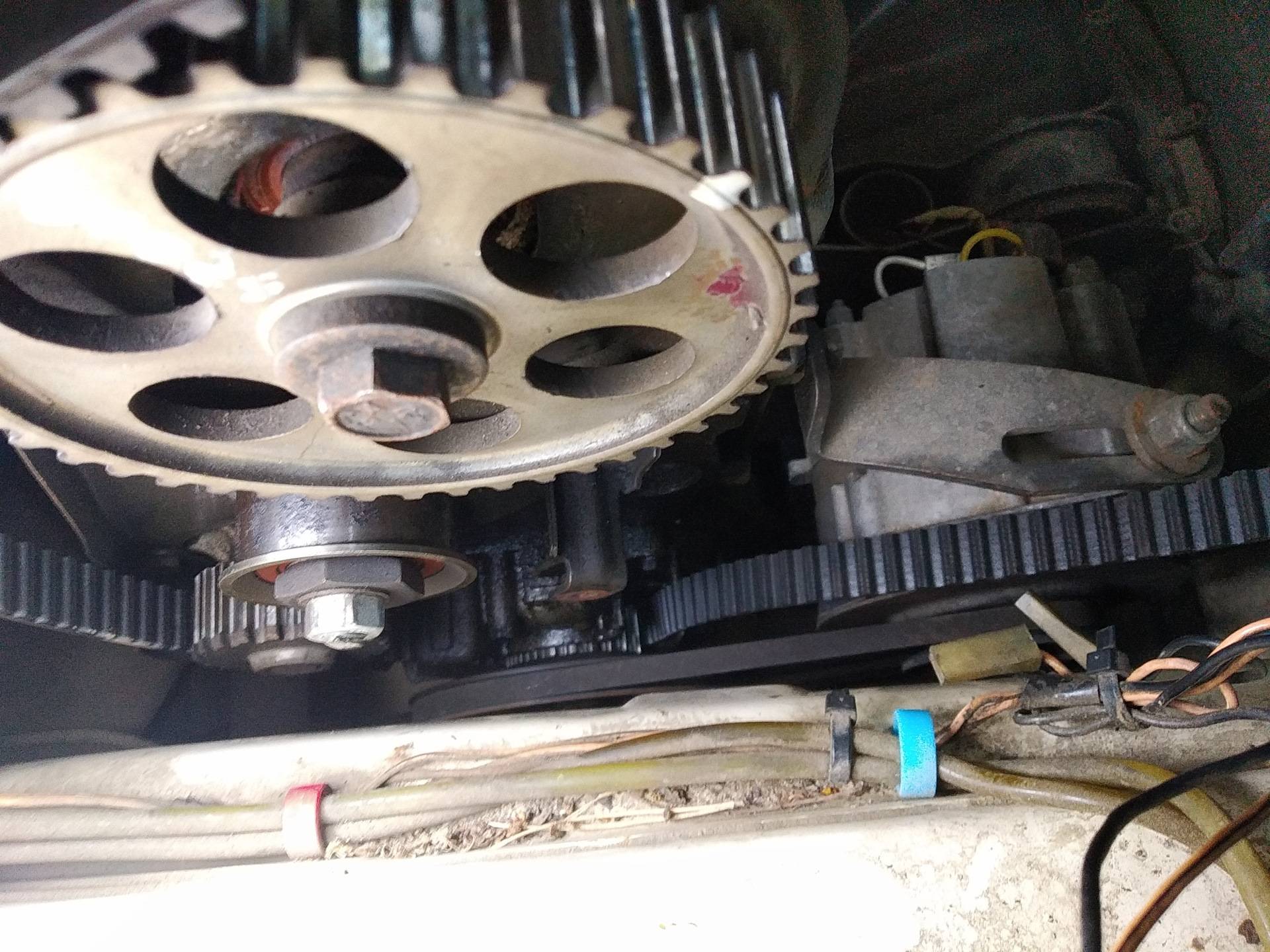

Ремень ГРМ связывает коленвал с распредвалом и синхронизирует их работу. Он заставляет вращаться кулачковый вал ГРМ, обеспечивая этим выполнение своих функций. Кроме того, через эту ременную передачу приводятся в действие и другие узлы двигателя. Деталь представляет собой резиновое изделие, имеющее зубчатую внутреннюю поверхность, благодаря которой обеспечивается синхронность и исключается проскальзывание.

Внешний вид резинового изделия

Все повторяется

Прошло еще не так много лет, счастливые обладатели данных моделей ВАЗов уже начали привыкать к хорошему. К тому, что при обрыве ремней не гнутся клапана на движке, травмируя его изнутри. Но не тут-то было! Отечественный автопром не дает расслабиться и на минуту. На горизонте появляется Приора (обновленная десятка), современная вроде бы машинка, вполне приличная для многих. Движок – 1,6 литра, 16-ть клапанов. Автолюбители думали, что таких досадных огрехов не будет с ним происходить.

Однако, как показала практика, при обрыве ремня на Приоре, клапана все-таки гнет (то есть, они тоже встречаются с поршнями, как и на самых первоначальных 16-и клапанных механизмах). А кому это, спрашивается, надо: дополнительная починка по нынешним временам, влетающая в копеечку? Ведь ремонт приоровского движка обойдется еще более дорого, чем у обычной десятки.

Радует одно, вероятность подобного огреха все-таки сведена конструкторами к минимуму: ремень значительно шире и он рвется не так уж и часто. Но иногда рвется! Или, например, может попасться бракованная запчасть, и вероятность порыва увеличится в разы. Что делать тогда? Придется ремонтировать уже и движок, а не просто ставить новый ремень. Потому что предугадать, когда это может произойти, при скрытых дефектах не представляется возможности.

Остается только загадать желание, чтобы данная поломка не произошла где-то в чистом поле, где авто не проезжают часто, а в городе с возможностью отбуксировать вашу машину.

Кстати, на Калину также устанавливают аналогичные по методам разрушительного действия на клапана движки, только, 1,4 литра (16-и клапанные). Так что, как говорится, будьте бдительны и знайте: на каких двигателях ВАЗ не гнет клапана, а на каких — гнет! Там уже придется постоянно следить и проверять состояние ремня и производить профилактические действия, предотвращающие порывы ГРМ.

Симптомы прогоревшего клапана

Главный признак прогоревшего клапана – отчетливое троение двигателя при всех режимах работы. Также ощутимо падает мощность и растет расход топлива. Признаки поломки сходны с другими проблемами двигателя, и ее легко перепутать со следующими неполадками:

  1. Износом поршневых колец и падением компрессии в цилиндрах.
  2. Поломкой высоковольтных проводов и свечей зажигания.
  3. Поломкой форсунок и неисправностями системы питания.

Для точной диагностики неисправности исключают все вышеназванные варианты в следующем порядке:

1. Проверка исправности свечей зажигания производится на работающем двигателе при холостых оборотах последовательным отсоединением колпака каждой свечи. При снятии внимательно следят за реакцией двигателя и стабильностью его работы. Если двигатель стал работать хуже, значит в цилиндре клапана целы. Если характер работы почти не поменялся, то, скорее всего, проблемный цилиндр обнаружен.

2. На неисправном цилиндре меняют свечу зажигания на заведомо работоспособную, проверяют высоковольтный провод и катушку зажигания. После запуска двигателя становится ясно, была ли поломка в системе зажигания, или требуется дальнейшая диагностика.

3. Если при замене неисправных деталей системы зажигания двигатель продолжает троить, причиной поломки могут служить прогар клапана или неисправности в поршневой группе в виде залегания или износа колец. Обе поломки приводят к низкой компрессии в проблемном цилиндре, но методом ее измерения выяснить, какая именно из двух поломок случилась, не получится. Для этого выполняют следующую дополнительную диагностику:

  • После замера компрессии, в проблемный цилиндр через свечное отверстие заливают несколько мл моторного масла и делают повторный замер. Если компрессия увеличилась, значит проблема в залегании колец, если нет – значит прогорел клапан;
  • На проблемном цилиндре осматривают свечу зажигания. При прогоревшем клапане она будет полностью сухой, и без налета масла. Если поломка связана с поршневой группой, то свеча будет покрыта маслом, а при работе мотора из снятого сапуна можно наблюдать сизый дым.

Устройство двигателя ВАЗ 2114

Как было сказано раннее, 2114 комплектовалась пятью разными силовыми агрегатами, которые отличались по мощности и клапанным механизмом. Три из них имели 8 клапанов, а остальные два – 16. Газораспределительный механизм имел ременчатый привод.

До 2007 года двигатель комплектовался простым бортовым компьютером, который не регулировал работу движка от показаний датчиков. Поэтому автомобилисту приходилось регулировать процессы по старинке, вручную. С 2007 года был установлен ЭБУ, который получая данные с датчиков, сам проводил регулировку многих процессов.

Конструктивные особенности двигателя. Поскольку второе поколение имело, так называемый, электронный блок управление двигателем двухсторонний, то стоит рассмотреть, какая схема электрооборудования была установлена.

Схема электрооборудования автомобиля ВАЗ 2114.

Рабочий ресурс

Рабочий ресурс двигателя ВАЗ равен 200 тыс.км. Далее автовладельцу приходится ставить мотор на капитальный ремонт. Ремень газораспределительного механизма требуется проверять каждые 50 тысяч километров. По словам опытных автовладельцев, именно из-за обрыва цепи происходит загиб клапанов.

Мотор не любит перегревов, а значит не любит отсутствия масла. Автовладельцам следует внимательно следить за наличием смазывающего средства внутри двигателя. Без масла ВАЗ21126 будет сильно перегреваться, а значит и так короткий срок жизни движка станет еще меньше.

Рабочий ресурс цепи может быть меньше, чем ресурс самого мотора. Но обрыв ремня ГРМ забирает с собой клапана и поршни. Этой болезни не было на двигателях ВАЗ 21124. Но подобные движки ставили только на Приоры класса Стандарт, то есть дешевые модификации автомобилей отечественного производства.

Похожая статья Метки для выставления зажигания на 405 двигателе ГРМ ЗМЗ

Другие причины, которые влияют на жизненный ресурс:

  • качество топлива. В книге по эксплуатации указана марка горючего, которое требуется двигателю. Ни в коем случае не занижать цифру;
  • количество и качество масла. Опытные механики не рекомендуют переливать и не доливать смазку, если автовладелец самостоятельно меняет масло. Делать все строго по уровню. Подобные двигателя любят полусинтетические или полностью синтетические смазывающие средства.

Следуя вышеописанным правилам, мотор может прослужить заявленные 200 тысяч километров.

Немного истории

Запомнить модификации движков на моделях не представляет особого труда. Но все по порядку! На первых ВАЗ 2110 стояли 8-и клапанные движки (1,5 и 1,6 л). На них-то клапана не гнуло при обрывах ГРМ. А все – по простой причине: поршни в предназначенной конструкции не встречались в случае казуса с клапанами.

Разработчики довольно хорошо обошли могущую возникать проблему, честь им за это и хвала (скольких эта особенность избавила от незапланированных и довольно дорого ремонта)! Немного погодя, с возникновением ВАЗ 2112, на не устанавливать уже 16-и клапанный, по тем временам новый мотор.

При всех усовершенствованиях и увеличении количества лошадиных сил до 92 (с 76-и), что было явным плюсом, у данного мотора появились и кое-какие, не сразу заметные недостатки. Конструкция механизма изменена благодаря новой головке (16-и клапанной). А в качестве бонуса – встреча поршней с клапанами в случае обрыва ГРМ (в самый неподходящий, как правило, момент)!

Как результат – клапаны гнуло на данной модели однозначно. А автовладельца ожидал достаточно дорогой ремонт, влетавший в копеечку. Причина, помимо обрыва ремня, проста – сама конструкция 1,5 литрового движка на 16 клапанов: поршни не имеют специальных подклапанных выемок и в результате сильно бьют по клапанам. Происходит загиб данных деталей, называемый в народе: клапана погнуло.

В каких случаях гнет клапана при обрыве ремня ГРМ?

Часто автовладельцы сталкиваются с такой неприятной ситуацией как обрыв ремня ГРМ и последующее загибание клапанов. В подобном случае требуется дорогостоящий и сложный ремонт, расходы на который будут сопоставимы с капитальным восстановлением двигателя. Вопреки расхожему мнению, проблемы с загибанием клапанов чаще всего возникают не при обрыве привода ГРМ, а по причине заклинивания помпы охлаждающей жидкости.

Однако на определённых моторах даже при заклинивании помпы или обрыве ремня ГРМ клапана не загибаются, что позволяет с относительно минимальными затратами полностью восстановить автомобиль. Почему же на одних двигателях требуется дорогостоящий ремонт, тогда как на других моторах можно относительно недорого устранить имеющиеся поломки.

Для начала необходимо разобраться, что происходит с мотором при заклинивании помпы и обрыве ремня ГРМ. В подобном случае распределительный вал, который отвечает за открытие и закрытие клапанов, останавливается, но при этом коленвал вместе с поршневой группой продолжает своё вращение. Как результат, поршни на огромной скорости ударяются о клапана, обламывая или загибая их. В итоге, такой мотор с трудом подлежит восстановлению, а автовладельцу приходится менять клапанную группу и поршни с другими узлами.

На многих японских и вазовских автомобилях поршни имеют специальные проточки, которые позволяют избежать повреждения клапанов при обрыве ремня. На вазовских авто подобное решение объяснялось посредственным качеством привода ГРМ, который часто выходил из строя раньше положенного срока и быстро рвался, что без наличия такой защитной системы могло полностью вывести из строя двигатель автомобиля. Японские инженеры, используя подобную конструкцию с проточенными поршнями, ещё больше повысили надежность своих двигателей, которые даже при наличии таких серьезных неисправностей полностью не выходили из строя, а автовладелец мог с относительно минимальными затратами восстановить свой автомобиль.

Однако у такого решения имеются определенные недостатки. В первую очередь, это повышение расхода топлива и снижение мощности. Именно поэтому сегодня на многих современных автомобилях их производители отказались от наличия таких проточек, при этом автовладельцу настоятельно рекомендуют соблюдать требования по сервису, каждые 50-70 тысяч километров выполнять замену ремня ГРМ и другое обслуживание двигателя. При этом в обязательном порядке требовалось использовать исключительно качественные оригинальные запчасти для подобных ремонтных работ.

Только лишь на китайских автомобилях, которые не блещут надежностью, практически у всех двигателей имеется подобная конструкция с небольшими проточками, предупреждающими повреждение клапанов при обрыве привода газораспределительного механизма.

Узнать, загибает ли клапана при обрыве ремня ГРМ на конкретном двигателе, не составит какого-либо особого труда. Автовладельцу необходимо будет изучить инструкцию к своему автомобилю или обратиться с подобными вопросами на многочисленные тематические форумы в интернете. В интернете можно найти соответствующие таблицы, в которых наглядно предлагается информация о типе мотора на конкретном автомобиле и его безопасность для клапанов при обрыве ГРМ ремня.

При этом необходимо понимать, что какая быть надежная система не использовалась на автомобиле, как бы правильно автовладелец не ухаживал за машиной, всё же полностью исключить вероятность обрыва ремня ГРМ будет невозможно. Причём подобная проблема сегодня характерна не только для двигателей с ременным приводом механизма газораспределения, но и с, казалось бы, вечной цепью.

Это ранее считалось, что цепь будет практически вечной, а владелец такого автомобиля будет полностью избавлен от каких-либо проблем с обслуживанием газораспределительного механизма. Однако сегодня цепи растягиваются уже после 100-150 тысяч километров пробега, требуя вскрытия, дефектовки и ремонта. Если же автовладелец пренебрегает таким сервисным ремонтом, то, в конечном счете, это приводит к серьезным неисправностям и необходимости капитального восстановления двигателя.

Выводы

Обрыв ремня ГРМ или заклинивание помпы может привести к повреждениям клапанов и их загибанию. В прошлом популярностью пользовались двигатели, которые имели специальные проточки на цилиндрах, что предупреждало повреждение клапанов при заклинившем распределительном вале. Однако такая конструкция мотора имеет существенные недостатки, поэтому сегодня большинство автопроизводителей отказались от подобной защитной системы, полагаясь на качество используемых ремней и цепей.

22.07.2019

2 Замена ГРМ и цепи

Так как замена ГРМ работа длительная и дорогостоящая, то водители стараются оттягивать момент поездки в автосервис. Влияют на их решение и советы на форумах, где некоторые горе-автолюбители советуют не верить регламенту замены ГРМ от завода-изготовителя, утверждая, что ремень прослужит намного дольше заявленного.

Для каждой модели свой регламент замены ремней. Чаще всего её рекомендуют производить через 60 тыс. км или каждые 3–4 года (что наступит в первую очередь). Будьте осторожнее при покупке неоригинальных запчастей, замену таких лучше производить раньше 60 тысяч.

Рекомендации по замене цепи не такие строгие – можно смело ездить до 150 тыс. км

При замене особое внимание уделяется натяжению цепи, состоянию натяжителя и успокоителя цепи

3 На каких автомобилях не гнутся клапаны?

Специальные выемки на поршнях двигателя позволяют им не сталкиваться с клапанами при обрыве ГРМ. Поэтому владельцам таких автомобилей не стоит беспокоиться о серьёзных поломках. А каких – расскажем ниже.

АвтоВАЗ

На модели «Самара» (ВАЗ 2108–21099), которые в настоящее время сняты с производства, двигатели с обозначением ВАЗ 21081, 2108, 21091 не повреждают клапаны при обрыве ГРМ.

На моделях десятого семейства – ВАЗ 2110–2112 общими маркировками двигателей, которые не гнут клапаны, являются ВАЗ-2110 8 кл, 2112 и 21124.

В «Самара-2», к которым относятся ВАЗ 2113–2115, моторы 2111 и 21124 тоже относятся к безрисковым.

«Ладе Гранте» и «Ладе Калине» не угрожает опасность с двигателем версии 11183.

«Ауди», «Фольксваген», «Шкода» с двигателем VАG

Обезопасены от деформирования клапанов автомобили с мотором VАG с характеристиками 1,6 ЕZ, 1,8 – с маркировкой RР, ААМ, РF, РL, АGU, ЕV, АВS, а также 2,0 2Е, JS.

«БМВ», «Опель»
МаркаМаркировка мотора
«БМВ»N46, Н46 с 4-х цилиндровым бензиновым двигателем.
«Опель»13S, 13N/NВ, 16SН, С16NZ, 16SV, X16SZ, X16SZR, 18Е, С18NZ, 18SЕН, 20SЕН, С20NЕ, Х20SЕ. Кадет 1,3, 1,6, 1,8, 2,0 л 8 кл.
«Пежо»

Во французских «Пежо» со следующими моторами клапаны не деформируются, но обламываются рокера:

  • 607 2,2 hdi 133 л. с. – машина глохнет без посторонних сомнительных звуков;
  • Вохеr 4 НV, 4 НY.
«Форд»

Владельцам автомобилей американской марки Fоrd с моторами zеtеk 2,0 л и Siеrrа 2,0 СL ОНС 8 кл. не стоит переживать за клапаны в чрезвычайной ситуации с ГРМ.

Китайцы: «Джили», «Лифан»
МаркаМодель и/или маркировка двигателя
«Джили»СК/МК 1.5 5А-FЕ, МК 1,6 4А-FУ, FС 1,8 7A-FЕ, LC 1,3 8А-FE.
«Лифан»LF479Q3 1,3 л, Тritеc 1,6 л, 4A-FE 1,6 л, 5A-FE 1,5 л, 1, 8л 7A-FE.

Клапана не гнет на таких моторах как:

  • 1,5 8-кл и 1,6 8-кл. Силовой агрегат с меньшим объемом устанавливался на более ранние версии автомобилей. А 1,6 на поздние, в том числе и Калины тоже. Здесь все отлично и никакие обрывы ремня ГРМ не страшны, так как в поршнях есть глубокие выемки под клапана, которых вполне достаточно, чтобы избежать столкновения.
  • 1,6 16-клапанный модификации 21124. Этот мотор устанавливался на ВАЗ 2112 в свое время и пользовался довольно популярным спросом, так как был одновременно и мощным, и надежным в этом плане.

Чтобы хоть как-то снизить вероятность попадания на дорогостоящий ремонт, внимательно относитесь к выбору комплектующих и запчастей. Своевременно меняйте ремень и перед его покупкой внимательно осмотрите его на наличие шва и если таковой присутствует, то лучше отказаться от него. И не забывайте про ролики, которые тоже должны быть высокого качества.


С проблемой сгибания клапанов автовладельцы столкнулись еще на первых моделях «восьмерки». Установленный на них двигатель, объемом 1300куб.см, при обрыве ремня загибал клапана.

Эта проблема связана с несколькими причинами, такими как, заклинивание помпы и натяжных роликов, износ или некачественное изготовление ремня газораспределительного механизма (ГРМ).

В момент обрыва ремня ГРМ распределительный вал останавливается в том положении, в котором произошел обрыв, а коленчатый вал, продолжая вращаться, толкает поршни навстречу открытым клапанам. В результате происходит их столкновение, ведущее к повреждению клапанов и поршней.

При таком столкновении может повредить не только поршни, но и стенки цилиндров, и шатуны. В этом случае ремонт автомобиля будет очень дорогостоящим и трудоемким.

На некоторых типах двигателей автомобилей ВАЗ, этого удалось избежать. В таких двигателях на поршнях отлиты специальные углубления для клапанов, поэтому при обрыве ремня, столкновение не происходит.

На Ладе Калине устанавливались несколько типов двигателей. Давайте рассмотрим, какие из них являются опасными, а какие безопасными и почему гнет клапана на Калине, при обрыве ремня.

Загнуло клапана признаки

Когда оборвался ремень, то просто поменяв ремешок ГРМ, надеясь, что все прошло без последствий и вы запустите мотор, не стоит. Особенно если двигатель в списке тех, на которых гнет клапана. Да, бывают случаи, если загиб был не большой и несколько клапанов перестали плотно прилегать в седле, то можно крутить стартером, однако часто такие действия еще больше усугубят ситуацию. Так как при незначительном повреждении все будет работать и крутится, однако двигатель будет трясти, а последствия только ухудшатся.

Лучше всего, если вы снимите «голову», дабы проверить это наглядно или залив керосин, тем не менее, есть несколько способов как проверить погнут ли клапан без разбора двигателя.

Главным симптомом если загнутые клапана – малая или полностью отсутствует компрессия. Поэтому необходимо замерить компрессию в цилиндрах. Но, такие действия актуальны если коленвал можно провернуть и нигде ничего не упирается. Так что первое что нужно сделать – это установив новый ремень, вручную, за болт на КВ, прокрутить несколько оборотов весь газораспределительный механизм (нужно при этом выкрутить свечи).

Как проверить загнуло ли клапана

Чтобы определить, погнуло ли какой-то стержень клапана, достаточно будет буквально пяти оборотов ручного проворачивания ключом за болт коленвала. Если стержни целые, то вращение будет свободным, погнуты – тяжёлым. А еще должны быть четко ощутимые 4 точки (при одном обороте) сопротивления движению поршней. Если такие сопротивления неощутимы, то вкрутив назад свечи, выкручивайте их по очереди и снова прокручивайте коленчатый вал.

По усилию на ручное кручение, при отсутствующей одной из свечей, сравнительно не сложно понять в каком конкретно цилиндре произошел загиб клапана (-ов). Однако такой метод не всегда сможет помочь точно узнать загнуло клапана или нет.

Если коленчатый вал крутится свободно, тогда можно проверить компрессометром. Нет такого инструмента? Значит делать пневмотест, причем проверка герметичности цилиндров самый правильный способ, который даст ответ как прилегают тарелки клапанов в седлах, без дополнительных последствий при прокручивании стартером и без установки нового ремня.

Как проверить погнут ли клапан самому?

Для пневмо-теста ненужно тянуть машину на СТО, вы сами можете узнать, герметичен цилиндр или нет. Проще всего:

  1. подобрать по диаметру свечного колодца кусок шланга;
  2. выкрутить свечу;
  3. установить поршень цилиндра в верхнюю мертвую точку (клапана закрыты) по очередно;
  4. вставляете плотно шланг в колодец;
  5. со всех сил пытаетесь дуть в камеру сгорания (проходит воздух – погнуло, не проходит – “пронесло”).

Такой же тест можно сделать с использованием компрессора (даже автомобильного). Правда придется немного потратить больше времени, так как нужно подготовиться. В старой свече высверлить центральный электрод, а на керамический наконечник одеть шланг (зафиксировав хорошо хомутом). Потом качать давление в цилиндр (при условии, что поршень в нём стоит у ВМТ). По шипению и по давлению на манометре будет понятно сидят шляпы клапанов в седлах или нет. Причем в зависимости от того куда пойдет воздух определите впускные загнуло или выпускные. При загнутых выпускных, воздух идет в выхлопной коллектор (глушитель). Если загнуло впускные клапана, то во впускной тракт.

Информация с веб-сайта https://etlib.ru/

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
