Как настроить моновпрыск самому

Слово экспертному мнению

Почему сбрасываются настройки? Сложности, острая необходимость в «перезагрузке» блока возникает у любителей ездить на короткие расстояния. Эта проблема присуща собственникам транспорта, предпочитающим регулярно запускать мотор с одновременным нажатием на педаль газа. Как поступить?

• Двигатель заводится, прогревается. Вентилятор охлаждения должен сработать два раза. Оптимальная температура масла +80 градусов.
• Глушим силовой агрегат, отключая зажигание.
• Разъем от блока управления необходимо отключить для очистки оперативной памяти.
• Снова включается вышеуказанный разъем.

Совет подойдет для любой модификации моновпрыска.

Источник

Требования к настройке моновпрыска на «Ауди»

Подобраться к узлу можно, удалив воздушный фильтр. Нужно осмотреть, правильно ли установлен зазор концевого выключателя регулятора холостого хода. Как действовать без ошибок?

• Автозажигание выключается. Со штекера РХХ снимается колодка. К двум контактам, размещенным наверху, подается 6V. Регуляторный шток при этом должен задвинуться.
• Для грамотной настройки моновпрыска “Ауди 80” следует отрегулировать положение амортизатора.
• К двум контактным выходам PXX внизу присоединяется тестирующий прибор. Удобнее использовать аппарат, умеющий издавать звуки: короткое замыкание легче выявить.
• Теперь дело за щупами в 0,45 и 0,5 мм. Они выступят помощниками в измерении расстояния между винтом дросселя и штоком PXX. Замыкание должно произойти при вставлении полумиллиметрового щупа. Этого не должно случиться при применении второго щупа.
• Контрольный замер в настройке моновпрыска «Ауди» имеет значение для нормального функционирования агрегата. Разъем РХХ задействовать в этом случае не понадобится. Включается зажигание, и потенциометр помогает замерить опорное напряжение. О неисправности можно судить по показаниям, отличным от 5V. При незначительной разнице, к примеру, в 0,2 В, можно говорить о неполадках в электросети. Лучше обратиться к мастерам для квалифицированной диагностики, чтобы наверняка выяснить причины дефектов или для настраивания рабочего режима конструкции.

Частые проблемы

В лексиконе автомобилистов моновпрыск любовно называют «моником», и его неполадки отнюдь не радуют. С чем сталкиваются сервисмены?

• Наблюдается «гуляние» оборотов. Это говорит о дефектах температурных датчиков.
• «Ласточка» теряет мощность – значит воздух проник в узел.
• Из-за залипания «концевика» на регуляторе холостого хода мотор находится в постоянном режиме холостых.
• Движок отказывается заводиться.
• Отпустив педаль газа, автолюбитель видит, что упали обороты.

Установка моновпрыска

После снятия карбюратора на двигатель устанавливается впускной коллектор с топливопроводящими трубками. Коллектор системы моновпрыска отличается по конструкции от карбюраторного, который был демонтирован на предыдущем этапе. При монтаже коллектора необходимо использовать новый комплект прокладок, повторяющий форму присоединительного фланца.

Затем выполняется установка троса системы управления, перемещения которого регулируют уровень подачи топлива. После этого производится монтаж электронного блока управления.

Лямбда-зонд вкручивается в специальное отверстие впускного коллектора, из которого предварительно извлекается защитная заглушка. На следующем этапе работ выполняется монтаж проводки. Для защиты проводов электропитания от негативного воздействия внешней среды они экранируются полимерными трубками и фиксируются с помощью изоленты.

В некоторых случаях установка проводки управления может потребовать увеличения отверстия в кузове, предназначенного для прокладки проводов. Проводка системы моновпрыска соединяет управляющий блок, бензонасос, лампочку-сигнализатор зажигания и аккумулятор.

На завершающей стадии выполняется установка воздушного фильтра. При подборе данного оборудования не рекомендуется использовать продукцию других автопроизводителей, так как излишняя высота воздушного фильтра может помешать нормальному закрытию крышки капота.

Сегодня на дорогах СНГ можно встретить различные модели с инжекторным двигателем и карбюраторные автомобили. Намного реже встречаются машины с так называемым моноинжектором или моновпрыском, так как указанный тип ДВС является ранней разработкой, выступая переходным решением от карбюратора к привычному инжектору.

Ремонт моновпрыска пассат б3

Информация применима для ремонта автомобилей:

Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997 Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997

Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994 Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994

Volkswagen Golf 3 / Фольксваген Гольф 3 (1H1, 1H5) 1992 — 1998 Volkswagen Vento / Фольксваген Венто (1H2) 1992 — 1998

Volkswagen Golf 2 / Фольксваген Гольф 2 (191, 192, 193, 194) 1984 — 1988 Volkswagen Jetta 2 / Фольксваген Джетта 2 (165, 166, 167, 168) 1984 — 1988 Volkswagen Golf 2 / Фольксваген Гольф 2 (1G1) 1989 — 1992 Volkswagen Jetta 2 / Фольксваген Джетта 2 (1G2) 1989 — 1992

SEAT Toledo / Сеат Толедо (1L)

порядок работ подходит и для других автомобилей с системой впрыска Mono motronic

Подобных тем уже было немало, но вопросы продолжают появляться. Раз уж позанимался своим, то поделюсь и пусть будет ещё одна с картинками, вроде инструкции. У меня начались периодические проблемы с холостым ходом, то глохнет в сырую погоду, то газует на следующий день после того как подморозит. Да собственно и пора уже впрыском позаниматься ибо несколько лет не трогал… Начинаем с датчика температуры охлаждающей жидкости (ДТОЖ), его снимаем и в «кастрюльку» в качестве которой используем например консервную банку, также потребуется термометр, мультиметр, снег с улицы или лёд из холодильника, небольшая плитка. У меня термометр «стряхнулся» и пользовался датчиком температура мультиметра. Берём датчик, у меня такой, ему лет 10:

Накладываем в банку снег или лёд чтобы температура была около 0 и производим первый замер, потом включаем плитку и производим замер примерно каждые 10 градусов вплот до кипения 100*С. Снега должно быть примерно на сантиметр, чтобы металлическая часть датчика была погружена, а на контакты вода не попала. Мои замеры: 0*С 7,25 кОм 12*С 4 кОм 20*С 2,75 кОм 30*С 1,89 кОм 40*С 1,34 кОм 50*С 1 кОм 60*С 665 Ом 70*С 500 Ом 80*С 360 Ом 90*С 276 Ом 100*С 188 Ом И сравниваем с графиком с форума:

У меня показания достаточно близки и что называется «пойдёт».

Переходим к датчику температуры всасываемого воздуха (ДТВВ), сначала следует проверить проводки от разьёма до элемента(«кристалл», «таблетка» …). К сожалению фотки не сделал… У меня оба провода показали завышенное сопротивление, один около 5Ом, друго почти 200Ом, а это значит что проводники в крышке форсунки закисли, и их нужно дублировать. Для этого я проточил канавки бормашинкой, уложил новые проводки и подпаял к выводам разьёма и самому элементу. Потом замазал поксиполом, можно эпоксидкой и т.п. Бормашина:

элемент с подпаянными новыми проводами:

Теперь переходим к замерам, сначала определяем условное сопротивление проводов прибора:

Таким образом, от каждого малого омического сопротивления будем отнимать примерно 0,2 — 0,3 Ом. Замеряем оба восстановленных проводника от разьёма до элемента:

Теперь с проводниками всё хорошо 0Ом и переходим замеру сопротивления самого элемента:

Так как характеристики у элементов ДТОЖ и ДТВВ одинаковы пользуемся тем же графиком. У меня в мастерской температура почти комнатная и сопротивление ДТВВ соответственное…

Основные неисправности системы подачи топлива Mono Jetronic

Что это такое и как это работает

Mono jetronic это система подачи топлива, используемая в бензиновых двигателях, в повседневности, называемая моновпрыск. Разработана она была в 1975 году компанией Bosh для автомобилей Audi и Folkswagen. Управляется Моно впрыск при помощи электронного блока. Принцип работы топливной системы заключается во впрысках топлива посредством единственной форсунки, которая располагается на впускном коллекторе.

Моновпрыск

Устройство системы

Моно впрыск представляет собой устройство, состоящее из:

• Регулятора давления;
• Центральной форсунки впрыска;
• Механически приводной дроссельной заслонки;
• Электросервопривода заслонки;
• Электронного блока управления и датчиков.

Особенности топливной системы

В связи с близостью топливной форсунки жиклеру карбюратора, уровень давления в системе не превышает одного кгс/см2. Mono jetronic не определяет точного соотношения воздушной массы и топлива. Поэтому ориентироваться можно только по положению дроссельной заслонки и еще нескольким параметрам. Узнать о положении заслонки можно, при помощи устройства потенциометра, сообщающего необходимую информацию электронному блоку управления.

В результате дозировка топлива рассчитывается по нескольким параметрам:

• Положение дроссельной заслонки;
• Температура всасываемых воздушных масс;
• Частота вращения коленчатого вала.

Корректирует дозировку электронный блок управления, считывая информацию по датчикам температуры всасываемых воздушных масс и потенциометра. Дозировка меняется при увеличении или уменьшении времени впрыска.

Проверка системы

Моновпрыск система надежная, во многом, превосходящая карбюраторные, но и она порой может выйти из строя. Неисправности моновпрыска могут обернуться неприятным сюрпризом

Поэтому важно и нужно знать, как проверить систему и к чему быть готовым. К сожалению, оценить состояние электронного блока управления в домашних условиях не выйдет

При обнаружении неисправности системы нужно действовать по следующему алгоритму:

1. Убедиться в работоспособности зажигания.
2. Проверить подачу топлива.
3. Внимательно осмотреть все детали моновпрыска и убедиться в целостности предохранителя.
4. Если после предпринятых действий неисправности не обнаружено, обратитесь к памяти системы диагностики.
5. Лампочка системы диагностики расположена на приборной панели, будет загораться в своеобразном ритме, в зависимости от характера нарушения.

Данные о неисправности будут сохраняться на протяжении восьми запусков двигателя, после чего просто сотрутся. Тестирование таким способом позволит каждый раз выявлять не более одного нарушения функционирования системы. То есть для каждой неисправности необходима отдельная диагностика. В тех автомобилях где нет лампы диагностики, информацию считывает измеритель напряжения.

Как выявить код неисправности

Для того чтобы определить код неисправности системы тоже существует определенный алгоритм действий:

1. Двигатель необходимо запустить и позволить поработать на холостом ходу.
2. Вставьте предохранитель не менее чем на пять секунд.
3. Извлеките предохранитель, не прекращая наблюдение за индикатором лампочкой.
4. Запишите код неисправности (мигающие сигналы с промежутками/паузами).
5. Выключите зажигание.
6. Приступайте к устранению проблемы.
7. Сбросьте память.
8. После сброса повторите эти действия снова, чтобы выявить новые неисправности.

Если в системе больше нет нарушений, вы будете наблюдать код 4-4-4-4.

Как сбросить память

Для того чтобы осуществить сброс памяти необходимо следовать четкой инструкции:

1. Включить зажигание.
2. Подключить предохранитель, чтобы он перемкнул контакты на реле топливного насоса.
3. Не менее чем через пять секунд извлечь предохранитель.

Благодаря этим нехитрым действиям память будет стерта, за исключением тех моментов, когда вы получаете коды 2-3-4-1, 2-3-4-2. В этом случае штекер отсоединяется от блока электронного управления не менее чем на полминуты при отключенном зажигании.

Регулируем холостой ход и содержание СО

Вообще процедура регулировки холостого хода не является обязательной для автомобилей с топливной системой mono jetronic, так как эта функция автоматически осуществляется блоком управления. Проверить обороты холостого хода стоит, только если возникли сомнения или СО не совпадают с номинальным значением. Тогда необходимо произвести осмотр вакуумных шлангов, системы распыления топлива и обратиться к системе диагностики. Топливная система mono jetronic довольно сложная и, если самостоятельно не удается произвести диагностику или регулировку системы, лучше обратиться к специалистам.

autodont.ru

Что нужно знать о моновпрыске в Пассат Б3

Volkswagen Passat B3 — это одна из самых популярных моделей данной линейки транспортных средств компании. Значительный спрос на нее был обусловлен целым рядом разнообразных факторов. Машина является не только достаточно удобным и эргономичным, но и очень надежным. Он без проблем заводится при низких температурах и отлично держится на дорожном полотне на значительных скоростях. Несмотря на это, все же Passat B3 имеет один значительный недостаток. Он касается стабильности работы системы моновпрыска

Именно поэтому владельцам ТС нередко приходится обращать на нее внимание, осуществлять ремонт узла и пытаться его корректным образом настраивать

Вам также может быть интересно

Обязательно проверить установку меток ГРМ, выставить зажигание строго по мануалу не важно что у вас машина при таком зажигании не едет, на Мономотронике МА1. Проверить ошибки ошибок быть не должно желательно, чтобы и ДПДЗ тоже не было

Выставляем между 1 и 2 напряжение равное 0. Все следующие регулировки производить при отключенных энергопотребителях, даже при включении вентилятора не стоит не чего регулировать так как все переменные начинают уплывать!!!

Проверить ошибки ошибок быть не должно желательно, чтобы и ДПДЗ тоже не было. Выставляем между 1 и 2 напряжение равное 0. Все следующие регулировки производить при отключенных энергопотребителях, даже при включении вентилятора не стоит не чего регулировать так как все переменные начинают уплывать!!!

Не крутите быстро ДПДЗ система очень медленно реагирует на поворот ДПДЗ и ей надо какое то время чтобы все стабилизировалось обычно 10 сек вполне хватает, подтягиваем болты датчика и смотрим за показаниями обычно уплывают, если так повторяем регулировку.

Данные сходятся все ок, не сходятся меняем датчик, отсутствуют прозваниваем провода на датчик возможно просто обрыв и паяльником это лечится на ура. Форсунка проверяется измерением сопротивления с центральных контактов коричневой клеммы на моновпрыске. Сопротивление должно быть 1.

А далее начинаем основные развлечения. Внимательно осмотрите свой моновпрыск на наличие пломб они должны быть на 1.

Этот отрывок (второй) взят из статьи: https://pol-z.ru/samostoyatelno-remontiruem-monovpryisk-na-volkswagen-passat/

Устройство моновпрыска: особенности

Как уже было сказано, моноинжектор уже не является карбюратором, при этом сильно отличается от современного инжектора с распределенным впрыском. Особенностью данного решения является то, что в его основе лежит всего одна инжекторная форсунка, которая осуществляет впрыск топлива. Если сравнивать моновпрыск с карбюраторами, преимущества очевидны, так как моноинжектор обеспечивал простоту запуска двигателя, снижался расход топлива, отпадала необходимость гибкой настройки, чего нельзя сказать о карбюраторной дозирующей системе. Водители с моновпрыском отмечали лучшую отдачу от мотора при одновременной экономии топлива.

Сам моновпрыск представляет собой систему одноточечного впрыска топлива под низким давлением с электронным управлением, которая используется на бензиновых двигателях. В устройстве имеется одна форсунка, которой управляет электромагнитный клапан. Воздух дозируется посредством дроссельной заслонки.

Указанная форсунка установлена над дроссельной заслонкой, а распыляемое топливо попадает прямо в отверстие, которое присутствует между корпусом и заслонкой. Параллельно впрыск горючего через форсунку дополнительно синхронизируется с зажиганием (импульс зажигания). В устройстве также использованы различные датчики, которые помогают оптимизировать впрыск применительно к разным режимам работы ДВС для получения необходимого состава топливно-воздушной смеси. Распределение горючего по цилиндрам мотора происходит во впуске.

Стоит добавить, что определенные преимущества моновпрыска позволяли решению выгодно отличаться от карбюратора на начальном этапе, при этом дальнейшее развитие инжекторных систем питания двигателя привело к быстрому отказу от моноинжекторного впрыска и его замене на распределенный впрыск. Это одна из главных причин, по которым моноинжектор встречается реже, так как в свое время система просто не успела получить действительно широкого и массового распространения. Значительным минусом решения также справедливо считается низкая ремонтопригодность и дороговизна отдельных запчастей. Еще система моновпрыска не обеспечивала должного соответствия постоянно изменяющимся экологическим стандартам, в результате чего была вскоре заменена на более совершенные решения.

Плюсы и минусы системы

Двигатель с моновпрыском в своё время решал множество проблем, так как обладал явными преимуществами перед карбюраторным:

• Автовладельцу необязательно было даже знать устройство двигателя, так как его работа регулируется автоматически с помощью датчиков. Это увеличило число обладателей автомобилей, простых в обслуживании – заправился и поехал.
• Расход топлива меньше, а КПД двигателя больше, причём как при движении в разных режимах, так и на холостом ходу.
• По сравнению с карбюраторными двигателями уменьшено количество вредных выбросов в атмосферу.
• Простая конструкция.
• Быстрый запуск двигателя в любых условиях.

Однако такая конструкция была вытеснена более совершенным инжекторным двигателем. И причинами для этого стали:

Сложности с ремонтом и настройкой – требуется специальное оборудование. Дома в гараже это не делается.
Запчасти не только редкие, но и дорогие.
Требуется качественный бензин. Если смесь недостаточно хороша, мотор начинает «капризничать»

Для отечественных условий это особенно важно, так как качество бензина не гарантируется ни на одной автозаправке, и оно обычно не очень соответствует требованиям.
Цилиндры находятся на разном расстоянии от форсунки, и смесь попадает в них за разное время. Поэтому бензин прогорает не полностью, а его расход увеличивается.
Для работы требуется электричество, тогда как карбюратору нужна искра только при старте, а потом топливо подаётся механическим путём. Если аккумулятор некачественный или имеет слабый заряд, запустить мотор не получится.

Если аккумулятор некачественный или имеет слабый заряд, запустить мотор не получится.

Конструкция инжекторного двигателя

Именно поэтому современные инжекторы и потеснили моновпрыск, так как обладают его преимуществами, но лишены его недостатков.

Настройка моновпрыска в гаражных условиях

Необходимые инструменты

Перед тем, как делать ремонт моновпрыска Passat B3, необходимо предварительно подготовить необходимые инструменты и дополнительные приспособления. Среди них в процессе работы могут понадобиться такие:

• отвертка;
• рожковые ключи;
• новые свечи зажигания соответствующего типа;
• торцовые головки с воротником;
• мультиметр для выполнения измерений;
• наждачная бумага для зачистки контактов;
• изолента для работы с проводами;
• плоские щипцы;
• прокладка под моновпрыск (при ее повреждении);
• крышка трамблера (при наличии трещин).

Пошаговое руководство

Процесс ремонта должен происходить в несколько этапов:

1. Необходимо сделать проверку сопротивления датчика температуры воздуха, который поступает в систему. Для этого необходимо использовать мультиметр. Полученные с его помощью значения следует сравнить с нормальными показателями, которые указаны в руководстве по использованию авто. Если температурный режим находится в диапазоне от 20 до 25 градусов, то сопротивление должно быть в пределах 1800-1900 Ом. Нагрев датчик, вы должны увидеть снижение сопротивления. Охладив — его повышение. Это нужно проверить посредством мультиметр, самостоятельно повышая и снижая температуру.
2. Следующий этап ремонта — проверка сопротивления на форсунке моно инжектора. В рабочем положении оно может составлять от 1,2 до 1,6 Ом. Вследствие того, что мультиметр не очень точно осуществляет измерения, небольшие погрешности в этих показателях все же допускаются.
3. Далее необходимо выполнить настройку холостого хода. Для этого от аккумуляторной батареи необходимо направить на контакты регулятора напряжение, составляющее 12 В. Одновременно с этим следует выставить акселератор в его крайнее положение. Затем мы проверяем наличие короткого замыкания (КЗ). Для этого щуп прибор необходимость поставить в зазор, образованный между концевиком акселератора и непосредственно самим штоком. При этом стоит понимать, если зазор будет слишком значительным. мультиметр не сможет показать наличие КЗ. В такой ситуации требуется регулировка или настройка устройства впрыска на (VW) Volkswagen Пасат Б три. Для этого нужно воспользоваться специальным винтом, расположенным в нижней части узла. С его помощью можно управлять положением концевика.
4. Как только водитель успешно отрегулировал моновпрыск, ему нужно его зачистить и провести другие работы такого же плана. Только после этого можно приступать к настраиванию положения дроссельной заслонки узла. Для того чтобы это сделать следует подключить моноинжектор. К нему следует подключить разъем форсунки. Затем нужно осуществить подсоединение разъема датчиков положения и температуры. Далее необходимо перейти к монтажу магистралей для топлива в правильном их положении. От аккумуляторной батареи водителю следует отсоединить клеммы. Как только это будет сделано, в замке зажигания необходимо повернуть ключ. Таким образом можно обнулить все предыдущие настройки. В конце остается лишь подсоединить АКБ.

Значительно упростить процесс может видео по ремонту Фольксваген Пассат Б3

Стоит обратить внимание также и на то, что после сброса системы моноинжектора нужно осуществить проверку напряжения на разъеме заслонки. Замеры необходимо провести на двух контактах — №1 и №5. При этом зажигание в машине должно быть включено

Показания мультиметра, как правило, в таком случае следующие: от 5 до 6 Вольт. Если перейти на другие контакты — №1 и №2 — прибор должен показать 0,186 Вольт. В противном случае необходимо заняться новыми корректировками системы. Вполне возможно, первая настройка узла не удалась

При этом зажигание в машине должно быть включено. Показания мультиметра, как правило, в таком случае следующие: от 5 до 6 Вольт. Если перейти на другие контакты — №1 и №2 — прибор должен показать 0,186 Вольт. В противном случае необходимо заняться новыми корректировками системы. Вполне возможно, первая настройка узла не удалась.

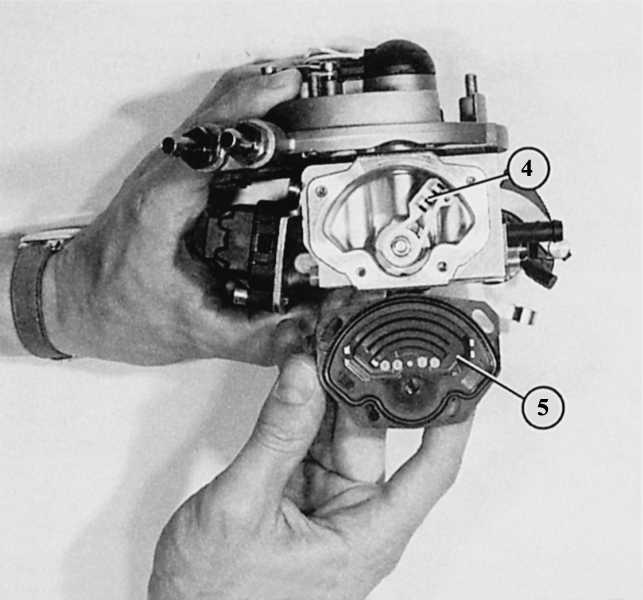

Для исправления проблемы нужно открыть винт №4 на крышке дроссельной заслонки. Затем стоит к контактам №1 и №2 подключить мультиметр. После этого крышку в течение некоторого времени необходимо поворачивать, определяя напряжение в разных ее положениях. Остановиться необходимо в том случае, когда показатели на приборе совпадут с необходимыми. В итоге проблемы с оборотами должны уйти.

Недостатки использования одной форсунки

Отсутствие на сегодняшний день серийного производства моновпрыска связано с рядом недостатков, не позволившим выйти ему победителем в конкурентной борьбе. Основными из минусов рассматриваемой системы являются:

• высокая стоимость комплектующих, особенно на фоне карбюраторной системы питания;
• низкая ремонтопригодность, связанная как с конструктивными особенностями узлов, так и с малым количеством специалистов, способных выполнить ремонт моновпрыска;
• сильно плавают обороты при любых отклонениях в качестве топлива;
• невозможность завести автомобиль при разряженном аккумуляторе, так как система моновпрыска управляется электронным контроллером;
• диагностика, ремонт и настройка моновпрыска очень сильно затруднены в гаражных условиях, так как требуют специального оборудования.

Если автомобиль не заводится то при карбюраторной системе питания автовладелец проверит не переливает ли топливо и может запустить мотор. В случае с моновпрыском о том, как отрегулировать топливоподачу знают только единицы, поэтому проверить работоспособность системы для большинства становится непостижимой задачей. Усложнение электросхемы сделало невозможным прозвонку ее мультиметром, теперь выявить неисправность можно только подключением диагностического сканера.
