Сигнализация Томагавк ТЗ 9010: как поставить на прогрев по времени
Охранная система укомплектована опцией автоматического прогрева ДВС по таймеру. Это существенно облегчает эксплуатацию машины при необходимости срочных поездок зимой.
При верном программировании автомобиль самостоятельно заводится и прогревает мотор, затем глохнет, что позволяет уменьшить время отправления с места стоянки. Также устраняется проблема сильного переохлаждения ДВС и как следствие прихватывания антифриза в сильные морозы.
Штатная настройка автозапуска по времени позволяет установить периодичность активации мотора (каждые 1, 2, 4 или 12 часов). Также имеется возможность автозапуска 1 раз в сутки. К примеру, водитель идёт на парковку, а машина тем временем самостоятельно прогревается.
Устройство запоминает команду автоматически и выполнит первую активацию сразу после окончания программирования. Посмотреть, как правильно выставить необходимый режим можно в инструкции Tomahawk TZ 9010.
Узнайте про все неисправности сигнализации Tomahawk 9010.
Инструкция по применению
Как правильно установить и настроить защитную систему с датчиками температуры и удара? Инструкция и схема подключения приведены ниже.
Как подключить?
Процесс подключения состоит из нескольких этапов.
- Для начала осуществляется монтаж сирены в моторном отсеке. Для этого нужно учесть, что их установка осуществляется в месте, где нет влаги высоких температур. Сирены не должны мешать ремонту транспортного средства, а их рупор всегда должен быть установлен вниз.
- Затем монтируется концевик капота. Вам нужно использовать для этого любое отверстие в моторном отсеке, которое подходит для этих целей. Концевики не должны во что-либо упираться, их контакт должен быть наиболее надежным.
- Теперь производится монтаж датчика температуры. Этот датчик лучше прикрутить к двигателю, так вы сможете получить более достоверную информацию о состоянии температуры моторы. Черные провода датчиков всегда устанавливаются на массу, а их белые (или светлые) проводки следует подключить к оранжевому проводку от концевика, установленного на капоте. Такие места соединений лучше запаять, сверху устанавливать специальные термоусадки. Далее проводки от концевика и сирены следует подключить к проводке вашего авто, поэтому вам потребуется завести их в салон.
- Следующим этапом будет монтаж антенны. Этот элемент должен быть установлен подальше от металлических частей и проводки. Зачастую антенны устанавливаются в районе лобового стекла, к примеру, в верхнем или нижнем углу. Проводки можно уложить под обшивкой.
- Теперь нужно произвести монтаж светодиодной лампы, которая будет свидетельствовать о том, что система работает. Ее также можно установить рядом с антенной, в некоторых моделях антенна идет с лампой в одном корпусе.

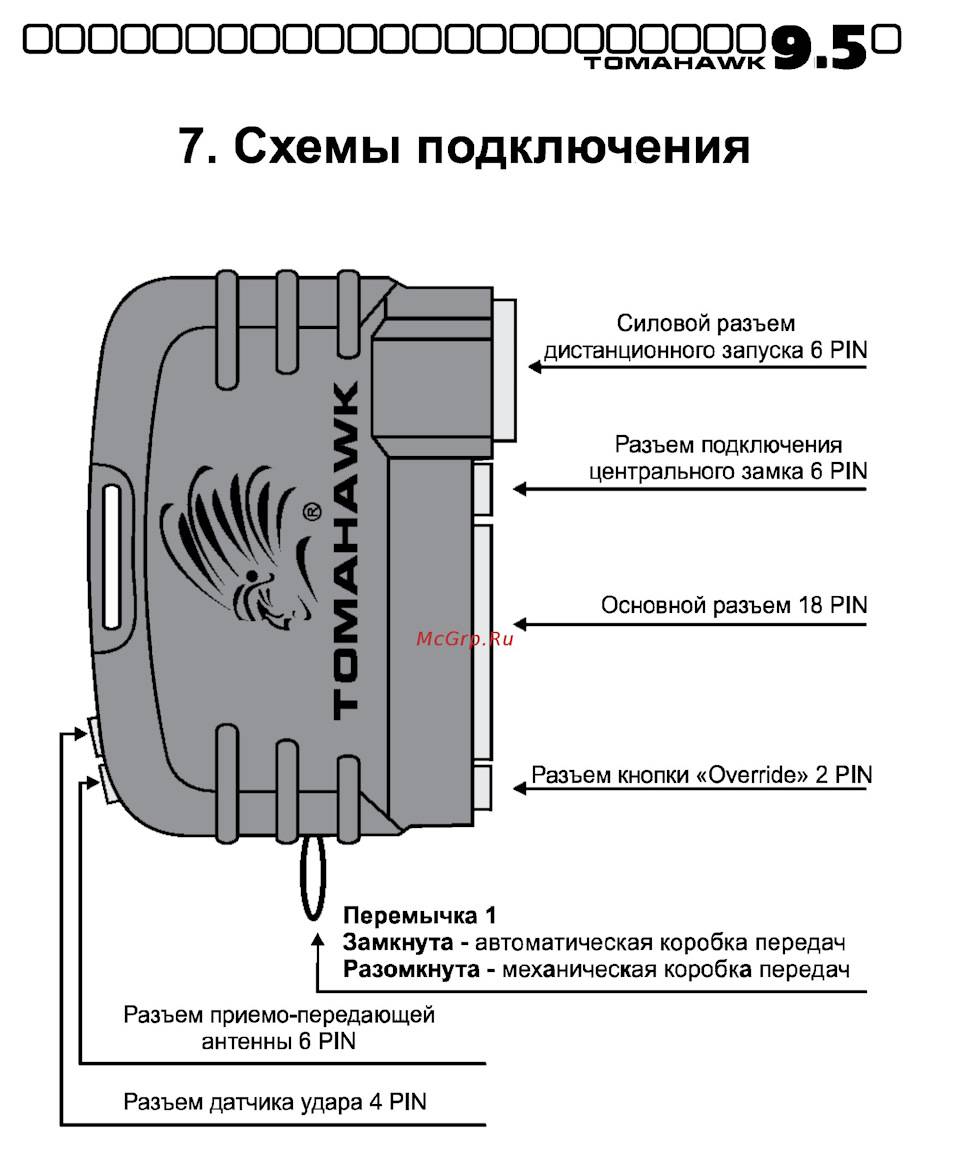

- Далее, необходимо подключить все провода и разъемы к центральному блоку. Это делается в соответствии со схемой, которая идет в комплекте с охранной системой.
- Найдите место для датчика удара. Датчик удара лучше закрепить при помощи стяжки или двухстороннего скотча. Также датчик удара можно прикрутить, если есть соответствующее отверстие. Желательно выбрать удобное место, так как впоследствии вы будете настраивать датчик удара. Чтобы не допустить ошибок при установке — смотрите видео (автор видео — avtozvuk).
Как настроить?
Об основных настройках мы расскажем далее:
- Для начала регулятор чувствительности ударов должен быть выставлен на минимум. Чувствительность прибора следует увеличивать плавно, регулярно проверяя порог срабатывания. Чтобы понять, когда больше не нужно увеличивать чувствительность, периодически постукивайте кулаком по автомобилю.
- Запуск мотора дистанционно. Нажмите на кнопку «ключ», в этот момент на экране брелока появятся несколько символов (изображение автомобиля означат, что мотор заведен). Время его функционирования выставляется с помощью таблицы, которая идет в комплекте. Одновременно нажимая кнопки «ключа» и «замка», вы можете увеличить время работы агрегата, с каждым нажатием будет добавляться по 5 минут.
- Функция ежедневного запуска мотора. Чтобы выбрать эту опцию, нажмите на кнопки ключа и отсутствия громкости, зажмите их и удерживайте до того момента, пока не прозвучит характерная мелодия. Когда опция будет активирована, ровно через сутки система будет в автоматическом режиме запускать мотор. Для отключения опции повторите те же действия.
- Как открыть багажник дистанционно? Для этого следует зажать и удерживать клавишу открытого багажника на брелоке. Данную опцию необходимо заранее подключить во время монтажа системы.
- Что можно сделать с помощью кнопки Override? С помощью Override можно настроить некоторые опции без использования брелока. Для этого выключите зажигание и нажмите Override. Нажав Override 3 раза, вы активируете режим Valet, 2 раза — опцию запуска мотора каждый день, 5 раз — автоматический режим прогрева салона до определенной температуры. Чтобы отключить функцию, просто нажмите Override. Если с помощью этой кнопки вы включили ежедневный запуск ДВС, то мотор заведется сразу после того, как вы извлечете ключ зажигания из замка (автор видео — Ремонт авто своими руками).
Функция автозапуска.
Во-первых, запускайте функцию автозапуска только тогда, когда заглушен двигатель и автомобиль поставлен на сигнализацию.
Во-вторых, соблюдайте условия для автомобилей с разной трансмиссией. Автомобиль с автоматической коробкой передач должен стоят в положении «Паркинг»
Для механики важно оставить рычаг переключения передач в нейтральном положении и активировать ручной тормоз
Охранные системы Томагавк позволяют пользоваться режимом автозапуска разными способами.
Типы автоматического запуска двигателя:
- Дистанционный запуск двигателя;
- По времени (через равные промежутки времени или в определенное время);
- При заданной температуре.
Рассмотрим каждый тип автозапуска отдельно.
Дистанционный запуск двигателя
Самый простой вариант использования опции автозавода двигателя — это включать эту функцию принудительно. То есть, владелец включает режим автоматического завода двигателя удаленно, машина работает определенное время. Затем водитель уезжает на готовом к поездке автомобиле. Для дистанционного запуска двигателя необходимо совершить простой алгоритм действий:
- Нажмите на брелоке кнопку «КЛЮЧ»
- Парковочные огни вспыхнут три раза и прозвучит три сигнала сирены;
- Сигнал успешной активации функции — появление на мини-дисплее знака «АВТОМОБИЛЬ». В данном режиме брелок издает мелодию
Двигатель будет работать в течение заранее запрограммированного времени.
По времени
При постоянных погодных условиях, когда автозапуском приходиться пользоваться ежедневно, автовладелец может настроить функцию автоматической работы по заданным параметрам временных промежутков. Для активизации данной опции, необходимо соблюсти следующий алгоритм действий:
- Нажмите и удерживайте вместе клавиши «КЛЮЧ» и «ВЫКЛЮЧЕННЫЙ СВЕТ» до единовременного включения и последующего отключения парковочных сигналов
- На дисплее брелока автосигнализации появится надпись «ЧАСЫ», установите необходимое вам время
- Прозвучит короткий рингтон, как знак успешной активации функции
Запуск по температуре
В холодное время года, когда температура ночью падает до отметки ниже 20
Инструкция подключения функции «Автозапуск по температуре»:
- Нажмите и одновременно удерживайте клавиши «ОТКРЫТЫЙ БАГАЖНИК» и «КЛЮЧ» до момента включения габаритных огней и появления звукового сигнала
- На мини-дисплее появится иконка «СНЕЖИНКА». Задайте показатели температуры воздуха, при которых, вы хотите, чтобы ваш машина заводилась автоматически.
- Сигнал успешной активации — короткий музыкальный рингтон.
Опция позволяет настроить автозапуск при температуре от -5С до -30
С не более шести раз в интервале 2 часа.
Брелок
В сервисном мануале представлены все нюансы касательно настройки коммуникатора. Перед осуществлением задачи необходимо убедиться в том, что в брелке установлены рабочие батарейки.
Значение кнопок
Обозначение индикаторов на коммуникаторе
Описание назначения клавиш:
- Кнопка активации и выключения режима защиты, выполнена в виде закрытого замка.
- Для автоматического пуска ДВС и управления этой опцией применяется клавиша со значком ключа.
- Для управления дверным замком багажного отсека используется кнопка с индикатором открытого багажника.
- Клавиша со значком в виде громкоговорителя используется для активации и отключения беззвучного режима защиты.
- Кнопка для настройки параметров и активации подсветки со значком F.
Для настройки различных команд может потребоваться нажимать на кнопки коммуникатора длительно либо коротким кликом. Также с этой целью используются сочетания клавиш. Вся эта информация подробно указывается в инструкции по эксплуатации Tomahawk TW 9010. Настройка сигнализацией осуществляется с использованием основного пульта, но для управления может применяться и дополнительный.
Настройка брелка
Перед выполнением настройки необходимо привязать коммуникатор к микропроцессорному блоку. Без этого регулировка параметров и управление противоугонной системой будет невозможным.
Как записать брелок в память Tomahawk TW 9010?
При выполнении этой задачи из памяти микропроцессора будет удалена вся информация о старых коммуникаторах:
- Ключ устанавливается в выключатель зажигания в режим On. Мотор заводить не нужно.
- Сервисная кнопка Оверрайд зажимается до момента, пока сирена не воспроизведет четыре звуковых сигнала.
- Затем клавиша отпускается.
- Одновременно на коммуникаторе необходимо кликнуть по клавишам открытия багажного отсека и беззвучной охраны. Эти кнопки зажимаются до появления сигнала. Если прописывается основной коммуникатор, то сирена сработает один раз, дополнительный — дважды, третий — четыре и т. д.
- Затем надо подождать шесть секунд, чтобы сигнализация вышла из режима привязки. В течение этого времени нельзя кликать по кнопкам брелка либо трогать ключ в замке.
Пользователь Данил Андреев рассказал о самостоятельной привязке нового брелка к блоку управления сигнализации Томагавк 9010.
https://youtube.com/watch?v=KGvvfgVW1r4
Как настроить функции?
Для регулировки параметров опций необходимо использовать сочетания клавиш:
- Одновременный клик по первой и пятой кнопкам позволит активировать энергосберегающую функцию.
- Пятая клавиша предназначена для активации и отключения подсветки.
- Клик по второй и пятой кнопкам позволит изменить режим оповещения автовладельца. При каких-либо событиях водитель будет предупреждаться посредством вибрационного либо звукового сигналов.
- Если зажать клавишу под номером 5, это позволит активировать настройку часов, таймера либо будильника.
- Нажатие четвертой и пятой кнопок, в зависимости от количества, позволит активировать работу таймера на время от 10 до 120 минут.
Настройка кнопкой Override
Некоторые функции можно регулировать с использованием клавиши Оверрайд:
- Ключ вставляется в замок, производится активация зажигания.
- Клавиша кликается шесть раз. Это позволит автовладельцу зайти в режим программирования параметров.
- Затем зажигание отключается. Если функция выбрана, то диодная лампочка будет моргать, а сирена воспроизведет звуковой сигнал шесть раз.
- С использованием клавиши производится изменение опции последовательными кликами.
- Чтобы назначить определенный параметр, используются все клавиши коммуникатора, кроме пятой. При каждом клике кнопкой сирена будет воспроизводить звуковой сигнал.
Как сбросить настройки?
Для сброса всех параметров до заводских выполняются следующие действия:
- Автовладелец входит в режим программирования в соответствии с описанной схемой. Для этого на клавишу надо нажать 10 раз.
- Производится отключение зажигания. Когда сирена издаст звуковой сигнал, кнопка кликается один раз.
- Затем нажимается первая клавиша коммуникатора.
- Производится активация и отключение зажигания. Если настройки будут успешно сброшены, световая сигнализация сработает пять раз.
Канал «Шер Тигр» рассказал о самостоятельном сбросе настроек противоугонной системы Томагавк.
Неполадки в работе
Если у вас не работает сигнализация: не срабатывает брелок, не заводится двигатель авто, то возможна одна из следующих причин:
- села батарейка – самая распространена и легко решаемая проблема, просто установите новый элемент питания в брелок;
- неправильная настройка брелока – возможно новый брелок был неверно запрограммирован и следует произвести его перенастройку;
- нет связи автомобиля с брелоком – машина находится в не радиуса действия сигнализации или в зоне сильных радиопомех.
Если устранить проблему самостоятельно не получается, следует обратиться в профессиональный сервис для диагностики системы.
Смотрите видео обзор популярных моделей tz 9010 и tw 9030
Как пользоваться кнопкой?
Учтите, что процедура управления настройками автосигнализации требует более ответственного подхода. К ней лучше приступать автовладельцам, которые имеют опыт и навыки в осуществлении этой задачи. Если вы допустите ошибки при программировании охранного комплекса Томагавк кнопкой Оверрайд, это приведет к сбою в работе сигнализации.
Таблица настройки опций кнопкой
Самой распространенной опцией является возможность отмены ограничения режима скорости для движения машины задним ходом:
- Для отключения данной функции либо снятия ограничений автовладельцу надо кликнуть и удерживать кнопку в таком состоянии в течение нескольких секунд. После этого потребитель должен плавно нажать на рычаг дросселя. Это приведет к отключению блокировки.
- Если рычаг дросселя уже выжат, то нажимать и удерживать клавишу Оверрайд не следует. Это станет причиной утери контроля за управлением машиной.
Вход в меню настроек
Чтобы зайти в меню настроек автосигнализации Томагавк, выполните действия:
- Вставьте ключ в замок и отключите зажигание.
- Нажмите на сервисную клавишу Оверрайд несколько раз. Кнопка кликается трижды, чтобы зайти в аварийный режим Валет. Четыре раза надо нажать на клавишу, если необходимо выбрать функцию ежедневного автоматического старта силового агрегата. Чтобы изменить настройку функции автоматического прогрева двигателя по указанной температуре в салоне авто, клавиша кликается пять раз.
- Затем зажигание отключается.
- Охранный комплекс в подтверждение воспроизведет несколько сигналов сирены, их количество зависит от выбора функции. Об успешном входе в аварийный режим “сигналка” сообщит тремя звуками и вспышками габаритных огней. Если система вошла в режим настройки функции ежедневного автоматического пуска мотора, то сирена издаст четыре сигнала, такое же количество раз моргнут повороты машины.
- Чтобы включить либо отключить опцию, надо кликнуть на клавишу Оверрайд.
- В ответ сигнализация должна подтвердить активацию либо деактивацию опции посредством сирены, а также сигналов диодной лампочки состояния системы. Один звук сообщит об успешной активации опции, а если сирена воспроизведет двойной сигнал, это говорит о том, что функция отключена.
- После настройки функций надо отключить зажигание. Осветительные приборы машины моргнут пять раз.
Включение и отключение режима защиты
Для аварийной активации и деактивации защитного режима надо сделать следующее:
- Зажигание активируется. Процедура включения защитного режима осуществляется при отключенном силовом агрегате.
- Сервисная клавиша кликается восемь раз.
- Зажигание в машине отключается. В подтверждение осветительные устройства машины моргнут один раз, один сигнал воспроизведет и сирена комплекса. Через двадцать секунд после выполненных действий произойдет активация защитного режима. За это время вам надо успеть покинуть салон машины, отключить все электрооборудование и закрыть двери. Если одна из охранных зон включилась после активации аварийного режима защиты, комплекс сообщит об этом тремя вспышками световых устройств и тройным сигналом сирены. Если в течение 20 секунд после оповещения от системы водитель не отключил защитный режим, это приведет к срабатыванию тревоги.
- Чтобы снять машину с охраны при нерабочем или потерянном пейджере, надо произвести включение зажигания с помощью ключа. Силовой агрегат машины запускать не нужно.
- Для отключения функции сервисная клавиша нажимается четыре раза. После этого зажигание отключается.
Привязка брелка
Канал Тип-Топ рассказал о привязке новых пейджеров к охранному комплексу Томагавк.
Привязка новых брелков для управления сигнализацией посредством кнопки Оверрайд выполняется так:
- Зажигание активируется путем установки и проворачивания ключа в замке. Мотор запускать не следует.
- Сервисная клавиша зажимается до момента, пока сирена машины не сработает четыре раза. Это говорит об успешном входе процессорного устройства в режим привязки пейджеров.
- Кнопка Оверрайд отпускается.
- На пульте зажимаются клавиши в виде открытого багажного отсека и перечеркнутого рупора. Об успешной привязке пейджера сообщит один сигнал, если привязывается первый по счету пульт, второй – раздастся два сигнала, третий – три и т. д.
- Если на протяжении шести секунд вы не будете отправлять сигналы охранному комплексу, он автоматически выйдет из режима настройки. Покинуть меню можно также путем выключения зажигания.
Описание сигнализации
На сегодня выпуск автомобильных сигналок Томагавк 9010 завершен. Но эту модель еще можно встретить в продаже в магазинах, где она есть в наличии.
Основные возможности
Эта автосигнализация предоставляет потребителю такие возможности:
- активация беззвучной охраны;
- надежная защита дверных замков, а также багажного отсека и капота от вскрытия;
- программирование пуска силового агрегата по температуре автоматически;
- возможность использования опции автозапуска на автомобилях с МКПП либо АКПП;
- турботаймер, предназначенный для охлаждения системы наддува двигателя;
- возможность монтажа автосигнализации на машины с любым типом силового агрегата, в том числе с турбокомпрессором;
- замер уровня температуры в салоне авто;
- опция самостоятельной диагностики всех зон защиты с обходом неисправной и предупреждением автовладельца об этом;
- наличие двухзонного сенсорного датчика, определяющего активность и воздействие на кузов машины;
- опция отключения сенсорного контроллера на расстоянии;
- функция вычисления ложных срабатываний;
- наличие трех каналов связи для подключения дополнительного оборудования;
- функция «Паника», обеспечивающая активацию тревожных сигналов и оптических устройств для отпугивания возможных преступников;
- режим «Антиограбления», позволяющий заблокировать работу силового агрегата при разбойном нападении на машину;
- возможность настройки основных параметров, а также включения и отключения сигнализации с использованием сервисной кнопки Оверрайд;
- опция вызова автовладельца к транспортному средству;
- функция поиска автомобиля на стоянке;
- наличие дополнительных опций на брелке — будильник, таймер, текущее время;
- выключение автосигнализации и разблокировка дверных замков в два этапа;
- наличие встроенного реле для управления системой закрытия дверных замков, установленного в микропроцессорном модуле;
- главный пульт оборудуется пятью клавишами управления, подсветкой дисплея, а также системой предупреждения зуммером либо посредством вибрации;
- защита канала управления от сканирования и перехвата передающихся данных;
- возможность использования дополнительных коммуникаторов, в общей сложности в память блока управления можно прописать до четырех пультов.
Канал «AutoAzart» вкратце рассказал об основных возможностях и функциях систем Томагавк 9010.
Преимущества и недостатки
По отзывам, помимо стоимости и наличия двусторонней связи, для данной сигнализации характерны следующие достоинства:
- Высокое качество сборки составляющих элементов. Все устройства — брелок, микропроцессорный модуль, антенна и другие выполнены в прочном корпусе. Это позволяет предотвратить выход из строя прибора при механическом повреждении.
- Коммуникатор для управления мало весит.
- Несколько режимов для настройки опции дистанционного запуска двигателя.
Минусы:
- В городских условиях диапазон функционирования коммуникатора составляет 150 метров. Хотя производителем этот параметр заявлен на 1200 м.
- Некоторые пользователи отмечают такой недостаток, как мелкие иконки и индикаторы на дисплее брелка. Потребуется время, чтобы привыкнуть к ним.
- Кодировка, использующаяся производителем для защиты передающихся сигналов, по факту является неэффективной. Угонщики могут использовать специальные средства в виде сканера для перехвата импульсов и команд. Это позволит взломать противоугонную систему.
- Высокая чувствительность сенсорного контроллера. При некорректной настройке это приведет к ложным срабатываниям автосигнализации.
- Во время выпуска этих моделей противоугонных систем встречались бракованные сигнализации.
- У жителей северных регионов могут возникнуть сложности с управлением сигнализацией, поскольку она иногда работает со сбоями в условиях пониженных температур.
- При сильных помехах происходит разрыв связи с коммуникатором. Со временем кнопки на брелках необходимо нажимать сильнее и по несколько раз.
- Возможно произвольно отключение и активация различных функций, что свидетельствует о проблемах в работе микропроцессорного модуля.
Пользователь Олег Баранов показал на практике, как функционирует установленная сигнализация Томагавк 9010.
Правила установки своими руками
Порядок подключения едины и распространяются на все модели и марки автомобилей: на ВАЗ 2114, 2107, 2110, Приору, Honda CRV rd1, Лексус rx300, Тойоту Пассо, Мазда Демио dw3w и др
При установке охранной системы самостоятельно особое внимание уделите следующим позициям

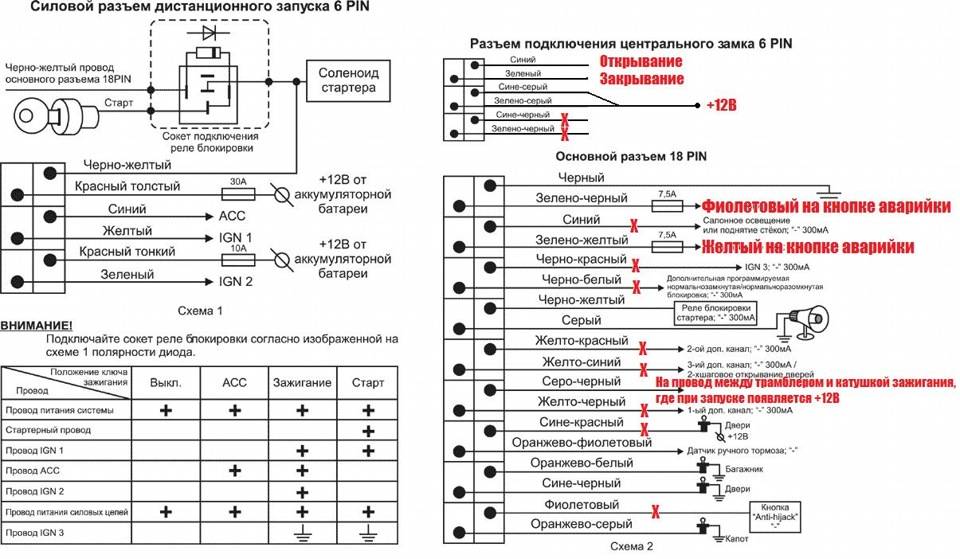

- Все подключения выполняйте согласно схеме, приложенной в руководстве пользователя.
- Тщательно продумайте расположение основного блока управления сигнализацией, от которого зависит безопасность вашего транспортного средства. Разместите его в труднодоступном месте, чтобы угонщикам тяжело его было найти и отключить. Таким же образом установите и кнопку «Оверрайд», но учтите, что она должна быть доступна для аварийного отключения охранной системы и её настройки.
- Ответственно отнеситесь к соединению проводов с бортовой сетью автомобиля. Скрутки надёжно заизолируйте, используя термоусадку.
- Расположите светодиодный индикатор на приборной панели или на стойки лобового стекла.
- Датчик удара установите ближе к центру машины для точной регистрации вибраций и колебаний кузова.
- Для увеличения дальности приёма радиосигнала антенный блок установите как можно выше (в верхнем углу ветрового стекла).
Также у нас есть инструкция по применению брелка Томагавк 9010.
Лада 2115 2001, 78 л. с. — электроника
Промежуток времени между 2 и 4-м шагами не должен превышать тридцать секунд. Этот режим также может быть активирован с помощью кнопки «Anti-hijack».
В этом случае вам придется обратиться к электрику или к человеку, который устанавливал систему.
Работа с зажиганием Если используется реле блокировки системы зажигания, то при подключении нужно использовать электросхему: Схема запуска двигателя с использованием блокирующего реле Слаботочные цепи и основной разъем Прокладка слаботочных электролиний противоугонной системы Томагавк производится так: В автомобиле отключается питание, для этого надо обесточить аккумулятор. Для отключения этого режима нажмите кнопку.
Для этого необходимо легкими ударами постукивать по кузову транспортного средства.
Блок управления охранной системой расположите в салоне автомобиля.
Для отключения опции повторите те же действия.
Функция ежедневного запуска мотора.
Как подключить сигнализацию
