Повреждения фрикционов
Наиболее частые повреждения мягких дисков фрикционного механизма проявляется в их подгорании при включении передачи. Если все детали и механизмы АКПП находятся в исправном состоянии, то возможные негативные последствия такого износа начнут проявляться только после пробега автомобиля более 300 000 км. В том случае, когда автомобиль эксплуатируется с нарушениями элементарных требований к использованию транспортного средства оборудованного автоматической коробкой, данные элементы АКПП могут преждевременно сгорать, что сделает невозможным включение определённой передачи.
Также привести к преждевременному выходу из строя фрикционных дисков могут:
- Применение некачественных масел для АКПП;
- Чрезмерное загрязнение масляного фильтра;
- Недостаточный уровень масла в АКПП.
Несвоевременная замена масла в АКПП, всегда приводит к чрезмерному износу трущихся поверхностей фрикционов. В то же время, если масло в коробке передач было заменено в соответствии с требованиями технического обслуживания автомобиля, но при этом применялось некачественная смазка, то фрикционный механизм АКПП выйдет из строя задолго до обозначенных сроков капитального ремонта данного узла. Масляный фильтр забивается вследствие загрязнения масла в процессе эксплуатации, поэтому первую замену масла в автоматической коробке передач необходимо произвести точно в срок или немного ранее.
Необходимо следить не только за качеством смазки для коробки передач, но и за его количеством, которое не должно опускаться ниже определённого предела. Во время эксплуатации автомобиля уровень масла в коробке передач практически не изменяется, но только при условии абсолютной герметичности масляных магистралей и резервуаров. Разгерметизация наиболее часто встречается, когда АКПП ремонтировалась гаражными мастерами и гайки крепления поддона были затянуты недостаточного хорошо. Также утечка масла может произойти вследствие повреждений прокладок, между картером коробки и поддоном. В этом случае производится замена повреждённых прокладок, а в случае образования трещин в металлических поверхностях поддона или картера производится полная замена данных деталей на новые.
К сожалению, предупредить возникновение неисправностей, которые могут повлечь за собой подгорание фрикционных дисков, не всегда представляется возможным, поэтому следует знать, какие действия необходимо предпринять при возникновении неисправности АКПП.
Принцип действия фрикционов.
Пакет фрикционов состоит из частей, показанных на рис. 14. Входной крутящий момент передаётся с барабана (drum) на ведущие диски. Ведомые диски поддерживаются втулкой (hub), которая передаёт выходной крутящий момент. Поршень (piston) приводится в действие давлением масла. Двигаясь под давлением масла вправо (по рисунку), поршень посредством конического диска (dished plate) плотно прижимает ведущие диски пакета к ведомым. Заставляя их вращаться как единое целое и осуществляя передачу крутящего момента от барабана к втулке. Как только давление масла падает, поршень под действием возвратной пружины (return spring) перемещается влево, ведущие и ведомые диски разжимаются, крутящий момент через пакет больше не передаётся.
Даже когда фрикцион выключен, в барабане, который вращается с большой скоростью, масло, оставшееся между барабаном и втулкой, отбрасывается под действием центробежной силы к внутренней стенке барабана. Вследствие этого возникает остаточное давление масла, которое прикладывается к поршню, вынуждая его к перемещению и подвключению фрикциона. Это приводит к преждевременному износу дисков и прочим неприятностям. Существуют 2 метода устранения подобного явления (рис. 15).
Метод 1
Используется контрольный шарик (check ball). Когда давления масла под поршнем нет (фрикцион выключен), центробежная сила вынуждает шарик переместиться со своего седла (по рисунку — влево), освобождая отверстие, через которое оставшееся в барабане масло вытекает из полости между поршнем и барабаном наружу. Когда в эту полость подаётся масло (фрикцион включается), его давление превышает центробежную силу и шарик под давлением масла возвращается на своё седло. Перекрывая отверстие для вытекания масла наружу.
Метод 2
Масло из полости между поршнем и барабаном вытекает наружу через отверстие (orifice). Воздух в эту полость поступает через секцию с контрольным шариком, которая ближе к оси вращения барабана. При таком способе при включении фрикциона всегда будет небольшая утечка масла. Но, поскольку масляный насос поддерживает постоянное давление масла в гидравлической системе, такая утечка не является проблемой.
Неисправности, связанные с тормозной лентой
Если вы заметили признаки неправильного функционирования системы торможения планетарной передачи, необходимо выяснить причину этого явления. Приводим перечень самых распространённых неисправностей ТЛ:
- износ фрикционного слоя. Если он существенный, происходит частичное блокирование планетарного механизма, что будет сопровождать рывками при изменении передаточного числа, а также звуками скрежета, идущими со стороны трансмиссии;
- износ/порыв поршневого манжета, при котором поршень перестаёт двигаться, а вместе с ним не реагирует на переключения передач и тормозная лента. Итог – ощутимые толчки при переходах на высшую/низшую передачу;
- поломка (механическая) штока поршня. В результате при последующей эксплуатации коробки обломки стержня могут проникнуть в подвижные узлы трансмиссии, что приведёт к их ускоренному износу. Такая неисправность обычно проявляется потемнением трансмиссионного масла из-за его насыщения мельчайшими частичками металлической стружки. Если продолжать двигаться, существует высокий риск поломки АКПП, что приведёт к необходимости выполнения дорогостоящего капремонта;
- нечасто, но встречается ситуация, связанная с подклиниванием лентой подвижных элементов трансмиссии. Как правило, такие случаи связаны с загрязнением первой (открывающей) полости сервопривода, хотя причиной подклинивания может быть и механический износ пружины. Такая серьёзная поломка может обездвижить машину. В лучшем случае пропадёт возможность двигаться в реверсном направлении.
Причины некорректной работы и регулировка тормозной ленты АКПП
В процессе эксплуатации АКПП автомобиля могут возникнуть неисправности, связанные с блоком фиксации планетарного механизма.
Причины и следствия:
- Повреждение или износ фрикционного слоя тормозной ленты, приводящие к неполному блокированию планетарного механизма. При переключении скоростей ощущаются толчки и даже скрежет в АКПП,
- Обрыв или другие повреждения манжета поршня сервопривода. В этом случае тормозная лента не способна блокировать планетарный узел. Каждая смена передаточного числа сопровождается рывками автоматической коробки,
- Повреждение штока поршня сервопривода. При механическом повреждении происходит разрушение поршня, вследствие чего его обломки переносятся в рабочей жидкости, попадают в разные узлы АКПП и могут их повредить. Если вовремя не устранить проблему, коробка может выйти из строя,
- Износ или повреждение пружины, загрязнение открывающей полости сервопривода. В этом случае тормозная лента будет «подклинивать» подвижные части АКПП. Автомобиль не может начать движение, не работает задняя передача и т.д.
При этом в некоторых случаях регулировка указанной ленты помогают устранить ряд проблем. В процессе эксплуатации автомобиля, оборудованного АКПП, часто возникают сбои, связанные с переключением скоростей. Во время переключений появляются толчки или рывки в самой коробке.
Так вот, с помощью регулировочных болтов или шпилек с контргайками, воздействующих на системные рычаги, происходит изменение расстояния зазора между лентой и тормозным барабаном. Другими словами, можно компенсировать зазоры, что позволяет избавиться от толчков АКПП.
Особенности регулировки:
шпилька с контргайкой закручивается динамометрическим ключом,
важно не перетягивать тормозную ленту,
может потребоваться демонтаж поддона коробки переключения передач (в случае расположения регулировочного болта внутри картера коробки),
настройка зазора при помощи специальных штоков (регулируются только некоторые разновидности АКПП).
- автомобиль должен находиться под небольшим уклоном,
- во избежание самостоятельного движения автомобиля, необходимо поставить его на ручной тормоз, при этом подложив под колесо упор или тормозной башмак,
- после автомобиль необходимо снять с ручного тормоза и проверить, удерживает ли его тормозной башмак,
- затем необходимо опять поставить автомобиль на ручной тормоз, при этом переложив тормозной башмак так, чтобы он был в нескольких сантиметрах от колеса автомобиля,
- необходимо ослабить контргайку для простоты закручивания регулировочного болта,
- потом необходимо затянуть регулировочный болт до легкого упора,
- далее автомобиль нужно снять с ручника, постепенно ослабляя регулировочный болт тормозной ленты дождаться, пока автомобиль не начнет катиться,
- закрутить регулировочный болт на 2-3 оборота (количество оборотов определяется экспериментально до момента полного отсутствия рывков при переключении передач).
Тормозная лента в автоматической коробке
Суть работы автоматической трансмиссии заключается в передаче различных скоростей вращения коронной и солнечной шестерням. Преимущество автоматической трансмиссии заключается в том, что изменять скорости можно просто за счет использования небольшого пакета фрикционных дисков (фрикционов).
В отличие от механической трансмиссии, для работы автоматической КПП также необходим гидротрансформатор (конвертер крутящего момента). Во время торможения при включенной скорости с помощью гидромуфты, гидротрансформатор «изолирует» вращение двигателя от коробки передач.
Еще одной из составляющих АКПП является тормозная лента, кратковременно блокирующая элементы планетарного механизма. Давайте рассмотрим этот элемент более подробно. Итак, чтобы понять, для чего нужна тормозная лента в АКПП, нужно отметить, что одним из важных аспектов в работе АКПП является максимально плавное переключение передач.
В результате включения и выключения в определенной последовательности сцепления и тормозной ленты происходит перераспределение крутящего момента от ДВС в планетарном механизме. Благодаря этому обеспечивается плавное переключение передач.
Тормозная лента АКПП входит в систему управления планетарным механизмом, так же как и фрикционные диски, муфты свободного хода и т.д. При неправильной регулировке тормозная лента АКПП может привести к рывкам автомобиля (при включении первой или задней передачи). Такая поломка может сократить срок службы не только автоматической трансмиссии, но и самого ДВС.
Назначение тормозной ленты
Многие начинающие водители меня спрашивают для чего нужна тормозная лента в АКПП. Ленточный тормоз фиксирует планетарный механизм АКПП. Происходит самозажатие. А после – лента расслабляется. Благодаря этому действию автовладелец при переключении скоростей машины не чувствует толчки, во время смещения одной шестерни на другую.
- один конец ленты соединен с корпусом автомат;
- другой конец – с поршнем сервопривода.
Вся процедура зажатия проводится силой давления, которое создает трансмиссионная жидкость.
- Барабан планетарной передачи находится в блокировке при зажатии. Последнее происходит за счет поршня сервопривода. Его толкает масло, и он зажимает ленту.
- Планетарный ряд останавливается на доли секунды.
- Смазывающая жидкость поступает в полость выключения. Далее происходит отпускание, при котором барабан начинает движение в другую сторону относительно тормозного воздействия.
- В это же время происходит переключение передач. Так как детали планетарного ряда, который сдерживал тормозной механизм, сообщается вращение в другую сторону.
- Поршень возвращается обратно в свое постоянное местоположение, а тормозная лента освобождается. Весть этот процесс происходит в доли секунды.
Где применяются
Ленточные тормоза устанавливают на всех устройствах, где необходим усиленный фиксирующий момент. Они широко применяются во многих сферах благодаря тому, что конструкция небольшая, несложная в обслуживании, и в то же время способна развивать достаточное тормозное усилие.
Чаще всего их устанавливают на крановые конструкции разного типа, к которым относятся башенные краны, лебедки, буровые установки. Кроме того, применяются ленточные тормоза на АКПП, токарных станках, мототехнике и малых тракторах.
Тонкости замены тормозной ленты
Выполняя демонтаж задней крышки автоматической коробки передач следует быть готовым к тому. что она посажена на герметик. Чрезмерные усилия при демонтаже прикладывать категорически запрещается, так как повредив край картера, герметичность узла будет нарушена. Попадание в АКПП абразивных частиц и влаги приведут к ускоренному износу механизма.
После установки ленты, желательно проверить ее прилегание. Для этого следует оттянуть один ее конец с усилием в 100 Н и проверить, насколько плотно она прилегает к барабану. По рекомендациям производителей допускается до четырех зазоров в месте прижима. Длина участка не должна превышать 60°, а глубина быть более 2,5 мм. При отклонении от нормы следует заменить ленту на другую. При повторении ситуации рекомендуется провести деффектовку барабана. Наличие небольших зазоров не должно настораживать автовладельца, так как в процессе притирки большинство из них пропадет и лента станет прилегать намного плотнее.
Регулировка и замена тормозной ленты не является сложным процессом, поэтому с этим справится даже начинающий автолюбитель. Проведенный вовремя контроль натяжения предотвратит появления толчков, потери комфорта вождения и чрезмерного механического износа силовой установки с трансмиссией. Поддержание АКПП в технически исправном состоянии позволит чувствовать себя уверенно и безопасно на дороге.
Форд Фокус 2 ЭБУ: основные неисправности
Форд Фокус 2 оснащен электронным блоком управления, который имеет встроенную систему диагностики. Благодаря этому, водитель будет своевременно оповещен о неполадке в работе ЭСУД.
Статья в тему: Коробка переключения передач ВАЗ 2114 — что это?
Система ЭБУ на Форд Фокус автомат включает электронный блок управления, датчики, провода. Она обеспечивает искробразование на свечах, управляет работой вентиляторов, относящихся к системе охлаждения мотора.
Одна из проблем, которые могут возникнуть с ЭБУ – поломка катушки зажигания. Как правило, из-за этого отмечается троение двигателя, пропадают холостые обороты. В профилактических целях не следует при севшем аккумуляторе в зимнее время пытаться заводить автомобиль. Также, ЭБУ следует беречь от попадания влаги или масла. В противном случае электрооборудование выйдет из строя преждевременно. При некорректной работе ЭБУ АКПП, необходимо машину отправить на диагностику для определения масштаба возникшей проблемы.
Что учитывать при самостоятельном натяжении ленты
Выполняя затяжку регулировочного винта динамометрическим ключом, можно столкнуться со следующими проблемами:
- нет в наличии ключа необходимого номинала;
- имеющийся ключ давно не проверялся, поэтому имеются сомнения в его точности срабатывания;
- необходимый для затяжки момент не получается уловить в силу причин субъективного характера.
Поэтому нужно уметь выполнять натяжку без использования динамометрического инструмента. Приводим алгоритм осуществления такой регулировки:
- устанавливаем машину на уклоне с небольшим градиентом;
- фиксируем колёса стояночным тормозом;
- дополнительно устанавливаем под одно из колёс механический упор и проверяем, сможет ли он удержать авто при незатянутом ручнике;
- опять затягиваем ручной тормоз;
- кладём стопор в нескольких сантиметрах от покрышки;
- желательно наличие напарника, который будет следить за состоянием автомобиля и сообщать, когда он начнёт движении при осуществлении регулировки;
- ослабляем ключом контргайку – это позволит проворачивать регулировочный винт;
- затягиваем винт, пока он не начнёт упираться;
- снимаем машину с ручника, но так, чтобы она не трогалась с места;
- начинаем аккуратно ослаблять винт до тех пор, пока авто не сдвинется;
- затягиваем его на несколько (2-3) оборотов. Это количество может различаться в зависимости от модели трансмиссии. Определять его нужно экспериментальным путём. Если авто всё ещё дёргается, подтягиваем винт еще на оборот, выполняем эти итерации до получения удовлетворительного результата.
Как видим, ничего сложного, однако трудоёмкость метода в разы выше, чем при использовании динамометрического ключа. Разумеется, о ювелирной точности регулировки здесь тоже говорить не приходится.
Осуществление самостоятельной замены тормозной ленты осуществляется в такой последовательности:
поддомкрачиваем автомашину;
демонтируем колесо со стороны трансмиссии;
снимаем АКБ, а также воздушный фильтр, если он машете доступу к коробке;
устанавливаем домкрат под дно АКПП и приподнимаем её;
демонтируем подушку крепления коробки;
начинаем медленно и осторожно опускать трансмиссию, следя за тем, чтобы эта процедура не сопровождалась сторонними шумами;
отвинчиваем болты крышки и получаем доступ к фиксирующему механизму;
откручиваем износившуюся ленту и устанавливаем новую;
при закрытии крышки садим её на герметик;
выполняем все операции в обратном порядке;
осуществляем регулировку натяжения ТЛ одним из доступных способов;
проверяем, как ведёт себя машина в дорожных условиях. Вне зависимости от режима езды никаких толчков ощущаться не должно.. Если заменённая лента износилась значительно быстрее, чем положено, рекомендуется приступить к поиску причин, почему это произошло
Чаще всего виновником является неправильно функционирующий сервопривод, из-за чего планетарный механизм подтормаживается в ослабленном состоянии ленты
Если заменённая лента износилась значительно быстрее, чем положено, рекомендуется приступить к поиску причин, почему это произошло. Чаще всего виновником является неправильно функционирующий сервопривод, из-за чего планетарный механизм подтормаживается в ослабленном состоянии ленты.

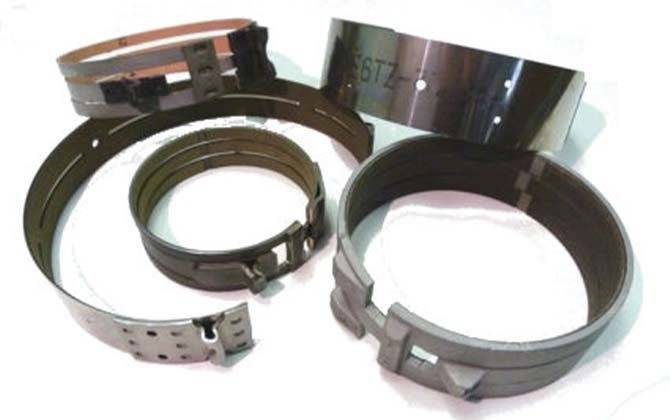

Разновидности тормозных лент
А вы знаете, что существует три типа ленточного тормоза. Эти виды даны в таблице, а также их характеристики.
| Тип ЛТ | Характеристика |
| ЛАТ 2 | Эта лента будет работать при давлении не более 5 МПа. Выдерживает температуру трения до 350 градусов. Используется в тропических странах. |
| ЭМ-К | Эта лента будет работать при давлении не более 3 МПа. Выдерживает температуру трения до 250 градусов. Используется в странах с сухим климатом. |
| ЭМ-1 | Этот тип используется в различных странах. Температурные характеристики – от – 60 до + 250. Это вальцованный тип ленты. |
Ленточный тормоз для АКПП состоит из эластичных полосок. Они изготавливаются на заводе производителе и проходят жесткие испытания. К таким тестам относятся:
- испытание на разрыв. Определяется прочность и надежность;
- тест на гибкость;
- на противодействие стираемости.
Только пройдя все эти тестирования на «отлично», ленточный тормоз может быть допущена к установке на автомат. Но какой бы она ни была прочной или сделана из гибкого и нестираемого сплава металлов, при неправильном эксплуатировании АКПП, ТЛ быстро придет в негодность.
Суммирующий
Устройство представлено двумя концами ленты, соединенными со стопором для торможения с той стороны, где находится вращающаяся ось. Плечи или длины рычагов, на которые действует сила, соразмерны оси движения. Они бывают как разными, так и равными по величине. Если сделаны равные плечи, то такой показатель, как тормозной момент, совершенно не зависит от того, в каком направлении вращается шкив.
Суммирующий ленточный тормоз чаще всего применяют в устройствах, где нужен стабильный фиксирующий момент при обратном и прямом вращении вала. Например, в промышленных машинах, где происходит передвижение поворота. Для создания определенного момента торможения в этом виде устройства необходима большая сила, чем в самом простом ленточном тормозе.
Порядок регулировки
Отрегулировать ТЛ не так просто, как кажется на первый момент. Необходимо знать ряд специфических тонкостей. Поэтому, если вы ни разу не делали регулировку тормозной ленты на АКПП, то пригласите знакомого, который разбирается в этой теме. Затем, можете приступать к процедуре.
Инструменты, которые вам понадобятся:
- динамометрический ключ;
- гаечные ключи, чтобы снять поддон. Так как на некоторых автоматах регулировочные болты могут находится внутри АКПП. Чтобы попасть в нее, нужно будет слить трансмиссионную жидкость.
Потому что существуют автоматы, в которых настройка зазоров производиться с помощью штоков. Регулировка осуществляется путем подбора нужной длины каждого штока. А эти штоки находятся внутри картера коробки и опытными механиками регулируются во время смены масла.
Какую силу прикладывать для подтягивания штока, вы найдете в книге по эксплуатации автомата. Я не советую превышать усилия, которые указаны в мануале, а также не советую, заворачивать болт с расчетом на будущее. Тормозной механизм может выйти из строя, благодаря перетяжке.
Если же у вас нет динамометрического ключа, то натяжку можно производить, если поставить транспортное средство на склоне холма. Обязательно взять напарника.
Процесс следующий:
- На уклоне установите транспортное средство. Поставьте на ручной тормоз
- Под колеса положите тормозные башмаки, чтобы автомобиль не покатился.
- Отодвиньте башмаки немного наперед от колес.
- Напарник должен оповестить вас, когда машина начнет движение.
- Ослабьте контрагайку винта.
- Затяните немного болт, пока он не упрется. Не делайте этого сильно.
- Уберите авто с ручника.
- Ослабляйте болт, фиксирующий ТЛ, пока транспортное средство не покатится самостоятельно.
- Подставьте снова башмаки и болт заверните на два оборота.
Теперь нужно будет сесть в машину и прокатиться на ней. Если толчки пропали, то вы сделали все правильно. Если нет, то процедуру следует повторить.
Тонкости регулировки натяжения самостоятельно
Тонкости корректировки болта регулировки тормозной ленты лежат в правильном высчитывании оборотов, если ТЛ не заменена, а процедура регулировки проводится на уже несколько износившийся механизм. Точно отрегулированная тормозная лента АКПП предотвращает преждевременный выход из строя фрикционов и ГДТ.
Разберем пример на автоматах A4LD и 4R44E.
- На этих АКПП посадка болта не превышает 7 мм. Запаса штока, пока не упрется он в стенку высчитывается по следующей формуле: 7 – 2,5 = 4,5 мм. Это расстояние от конца болта до стенки. Где 2,5 мм – рабочий ход поршня, который был взят из 2 оборотов винта с шагом 1,25 мм.
- Запоминаем толщину фрикционного слоя. Она не более 1 мм. Такой устанавливает ее производитель.
- Подсчитайте длину окружности рабочей поверхности ленты, после того, как сделали первые измерения. Используем формулу 2пR. Получается 2х3,14х1. По формуле выходит следующая цифра – 6,28 мм. Она означает разницу между полным фрикционным слоем и изношенным до 0 мм.
- А теперь давайте узнаем, когда поршень упрется в стенку. Этому вычислению соответствует формула 2х3,14х0,72. Последняя цифра – это износ фрикционного слоя в мм. И уравнение в этом случае укажет на 4,52 мм.
Из этих вычислений можно сделать вывод, что, если слой сотрется на 0,72 мм, то шток упрется в стенку и некуда будет подкручивать его. В это случае, нужно будет устанавливать новую ТЛ АКПП.
Внутреннее размещение винтов обладает рядом преимуществ:
- они не подвергаются коррозии и не загрязняются;
- регулировку ленты можно делать без демонтажа кожуха АКПП.
Последнее важно еще и тем, что натяжение ленты можно отрегулировать самостоятельно, не тратя время и деньги на дорогостоящие услуги автосервиса. Проверять и регулировать натяжение следует не только после замены ленты, но и вообще после любых ремонтно-сервисных операций на автоматической коробке передач, включая долив и замену масла
Если коробка начала «пинаться» и давать рывки, также следует проверять натяжение ленты
Проверять и регулировать натяжение следует не только после замены ленты, но и вообще после любых ремонтно-сервисных операций на автоматической коробке передач, включая долив и замену масла. Если коробка начала «пинаться» и давать рывки, также следует проверять натяжение ленты.
Признаки износа тормозной ленты
Если ТЛ АКПП коробки изношена, то вы будете наблюдать следующие симптомы:
скрежет и рывки говорят об разрушении фрикционного слоя. В этом случае не происходит полного зажатия и блокирования планетарного ряда;
рывки после каждого переключения скоростей или смены положения кулисы селектора передач с «Движение вперед» на «Движение назад», или наоборот. Эти симптомы говорят о разрушении манжеты поршня сервопривода;
если повреждается шток сервопривода, то его разрушение по началу незаметно. Только в последствии, когда продукты износа металлического механизма попадут в фильтр и другие части АКПП, водитель заметит, что автомат падает в аварийку, либо не желает переключаться. Слишком долгое игнорирование проблемы приведет к капитальному ремонту АКПП
Поэтому так важно делать ежегодно техническое обслуживание автомату;
разрушение или растяжение пружины приведет к тому, что в АКПП не будет работать задняя передача. А сама лента при переключении будет клинить.
Читать
Что лучше выбрать: ремонт автомата или покупка контрактной АКПП
Устройство и особенности коробки
АКПП 4F27E относится к гидромеханическим коробкам, известным своей надежностью и неприхотливостью. Разработчики решили зайти дальше, применив инновационные электронные компоненты в механизмах управления коробкой: степень открытия масляных каналов коробки регулируется особыми соленоидами, благодаря чему удалось сделать коробку меньше в размерах и легче.
Раскладка соленоидов коробки:
Внутри АКПП содержит датчики:
- температурной характеристики охлаждающей жидкости коробки;
- показателя давления масла в системе.
Последнее свойственно не всем коробкам, но именно датчики давления позволяют определить неисправность масляной системы (утечку масла и т.д.) на ранних этапах.
Конечно, можно резонно возразить, что обилие электроники делает коробку сложнее, а каждый электронный узел – дополнительная слабая точка. Это утверждение, в целом, справедливо, но электронные компоненты коробки подбирались инженерами очень тщательно и обладают высокой надежностью. Выход из строя управляющих элементов случается довольно редко, а если у коробки проблемы с гидроблоком или соленоидами, это говорит, скорее всего, о пробеге свыше 300 тыс. км., и не лучшем обслуживании. При должном сервисе и замене масла ресурс коробки 4F27E примерно равен таковому у мотора автомобиля, куда она установлена.
Капитальный ремонт коробки обычно проводится после упомянутых выше 300 тыс. км. пробега, иногда и раньше, примерно на 200 тысячах.
Код 4F27E несет в себе зашифрованное описание особенностей коробки:
- 4 – указывает на количество ступеней трансмиссии коробки;
- F – означает Front Wheel Drive, то есть АКПП для переднеприводных автомобилей;
- 27 – индикатор крутящего момента коробки. Этой цифрой зашифрован показатель 270 фунтов на фут, что означает максимально возможный крутящий момент, передаваемый коробкой, до 366 N-m;
- E – первая буква от слова Electronic во фразе Fully Electronic Control, что говорит о полностью электронном управлении коробки.
Тонкости регулировки натяжения самостоятельно
При регулировки динамометрическим ключом возникают следующие проблемы:
- отсутствует ключ требуемого номинала;
- инструмент не проходил поверку, поэтому в точности измерения есть большие сомнения;
- не удается уловить требуемый момент по субъективным причинам.
Вариант регулировки зазора без измерения момента силы динамометрическим ключом:
- Остановить автомобиль на небольшом уклоне;
- Затормозить ручником;
- Подложить под колесо кирпич и проверить, удерживает ли он машину при снятом ручном тормозе;
- Затягиваем ручник;
- Кирпич кладем в нескольких сантиметрах от колеса;
- При наличии напарника оставляем его следить за расстоянием между колесом и кирпичом, и говорим ему: «Ответь, когда машина начнет движение»;
- Ослабляем контр-гайку, чтобы регулировочный болт мог без проблем закручиваться;
- Затягиваем винт до легкого упора;
- Отпускаем ручник и контролируем, чтобы автомобиль не начал движение;
- Медленно ослабляем болт, пока тормозная лента не позволит автомобилю покатиться;
- Заворачиваем винт на 2-3 оборота. Необходимое количество оборотов лучше определить экспериментально на конкретной модели машины. Главным условием является полное отсутствие рывков при смене передачи.
Это интересно: Принцип действия и температурные характеристики устройства
Использование такого способа позволит устранить толчки без столкновения с трудностями точного определения момента силы. Данный метод не претендует на звание самого точного. При возможности желательно его комбинировать с замером динамометрическим ключом.
Система фрикционов (clutch system).
Целесообразность использования фрикционных дисков в автоматических трансмиссиях обусловлена их следующими преимуществами:
- способность выдерживать большие нагрузки;
- значительная степень свободы при их подборе (количество дисков можно увеличивать или уменьшать;
- нет необходимости в регулировке пакета фрикционов из — за износа дисков;
- способность прочного сцепления ведущих (drive plate) и ведомых (driven plate) дисков в пакете при больших скоростях вращения элементов планетарного ряда;
- хотя пакет фрикционов подвергается значительным нагрузкам, он не воздействует с такими же нагрузками на корпус АКП (в отличие от тормозной ленты, где большие нагрузки концентрируются в месте его крепления к корпусу АКП).
( 2 оценки, среднее 4.5 из 5 )
Принцип работы фрикционов в акпп
По своей конструкции фрикционы представляют собой тонкие подвижные и неподвижные металлические кольца, которые устанавливаются на планетарные редукторы. В тот момент, когда передача не включена, диски вращаются относительно друг друга в специальной смазке. При включении передачи специальный гидравлический толкатель зажимает фрикционные диски, после чего планетарный редуктор приходит в движение и передает крутящий момент от двигателя на привод. Во время поездки диски могут совершать десятки и сотни тысяч оборотов
Именно поэтому крайне важно обеспечить качественную смазку трансмиссии, что и позволит продлить срок эксплуатации фрикционов. К характеристикам фрикционных дисков можно отнести их способность выдерживать максимально высокие нагрузки. Для этого их изготавливают из специальных сверхпрочных сплавов, что и позволяет защитить их от износа и сгорания
Сгорать фрикционы могут при длительном воздействии высоких температур. Происходит подобное при проблемах с отводом тепла и недостатком масла. Именно поэтому вам необходимо пристально следить за системой смазки коробки передач, что и позволит продлить срок службы этого агрегата
Для этого их изготавливают из специальных сверхпрочных сплавов, что и позволяет защитить их от износа и сгорания. Сгорать фрикционы могут при длительном воздействии высоких температур. Происходит подобное при проблемах с отводом тепла и недостатком масла. Именно поэтому вам необходимо пристально следить за системой смазки коробки передач, что и позволит продлить срок службы этого агрегата.
Как избежать перегрева фрикционов и выхода из строя коробки передач?
Типы фрикционов акпп
В зависимости от вида автоматической коробки передач используется фрикционы различных типов. Это могут быть одно или же двухсторонние фрикционы. В автоматических коробках старого типа использовались односторонние диски, которые с одной стороны имели стальную поверхность, а с другой специальную накладку. В настоящее время наибольшую популярность получили двусторонние фрикционы, которые изготавливаются из сверхпрочных металлических сплавов. Накладки фрикционов впитывают масло и позволяют эффективно отводить тепло от нагревающихся в процессе работы движущихся дисков. Изготавливаются накладки из различных материалов.
| Существуют одно и двухсторонние типы |
Наибольшей популярностью сегодня пользуется графитовое волокно, которое позволяет длительное время сохранять свои рабочие характеристики. Накладки из графитового волокна способны эффективно поглощать тепло и не пригорают даже при экстремальных температурных воздействиях. Использование кевларовых или графитовых накладок позволяет значительно продлить срок эксплуатации фрикционных дисков. Приобрести такие накладки вы можете отдельно, и впоследствии установить их на диски. Изготавливаются накладки для фрикционов в различных типоразмерах, что позволяет с легкостью подобрать их под конкретную коробку передач.
| Расположение |
Диагностика и проблемы
В тоже время необходимо отметить, что к пробегу в 100 – 150 тысяч километров на любой автоматической коробке передач уже появиться первые проблемы с фрикционными дисками. Проявляется подобное в задержках или резких рывках при переключении передач. Сложность диагностики состоит в том, что механический износ фрикционов сложно определить, не вскрывая коробку передач. Мастеру для точного определения проблемы с фрикционами необходимо провести вскрытие коробки передач. Выполняется демонтаж трансмиссии, после чего она вскрывается и производится осмотр состояния фрикционных дисков. В том случае, если имеется существенный износ этого элемента, производится его замена. Сами фрикционные диски акпп различаются в зависимости от вида трансмиссии.
Как определить неисправность АКПП?
| Так выглядят изношенные диски |
